MODE D'EMPLOI 1F85U42NP Emerson
Alimentation (24 V) – climatisation Alimentation (24 V) – chauage O/B 6 (non montrée) – valve de zone à 3 lsRobinet inverseur ou sortie pour valves de zone à 3 lsCongurable comme robinet inverseur « O » ou « B » ou chauage de zone à 3 ls (fermeture d’alimentation) Compresseur 1 étageG Relais du ventilateur W/E Chauage 1 étage (classique)Chauage auxiliaire 1 étage (thermopompe)Peut fonctionner comme chauage d’urgence seulement (voir Menu de l’installateur, article 15) Fil commun pour 24 V (facultatif avec piles) Défectuosité de la thermopompe/Borne de diagnostics (le signal d’entrée nécessite un l commun)Y2 Compresseur 2 étageW2Chauage 2 étage (classique)Chauage auxiliaire 2 étage (thermopompe)Peut servir de chauage auxiliaire 1 étage (voir Menu de l’installateur, article 15) CÂBLAGE Consultez le mode d’emploi du fabricant de l’appareil pour les informations spéciques au câblage du système. Après le câblage, consultez la section MENU DE L’INSTALLATEUR pour congurer correctement le thermostat. Les schémas de câblage illustrés correspondent aux systèmes typiques, et ils décrivent les fonctions des bornes du thermostat. Le câblage changera lorsque le chauage d’urgence dédié sera activé (voir Menu de l’installateur, article 15).
- Ne dépassez pas les spécications nominales.
- Tout le câblage doit respecter les codes et ordonnances locaux et nationaux de l’électricité.
- Ce contrôleur est un instrument de précision et il doit être manipulé soigneusement. Une manipulation brusque ou la déformation des composantes peut causer la défaillance du contrôleur. AVERTISSEMENT
N’utilisez pas cet appareil sur des circuits dont la tension est supérieure à celle indiquée. Une tension plus élevée endommagera la commande et pourrait présenter un risque de choc électrique ou d’incendie. Ne court-circuitez pas les bornes sur la vanne à gaz ou la commande principale. Un câblage court-circuité ou incorrect grillera le thermostat et pourrait causer des blessures ou des dommages à la propriété.
Pour prévenir les chocs électriques et les dommages à l’équipement, coupez l’alimentation électrique du système dans la boîte principale de disjoncteurs jusqu’à ce que l’installation soit terminée. Mise de niveau du thermostatLa mise de niveau du thermostat n’est qu’à des ns esthétiques et n’aectera pas son fonctionnement.
Pour prévenir les dommages au compresseur ou à d’autres biens, N’utilisez PAS le système de climatisation lorsque la température extérieure est inférieure à 10 °C (50 °F). Ne laissez pas le compresseur fonctionner à moins que les chauerettes d’huile du compresseur ne soient en fonction depuis au moins 6 heures et que le système n’ait pas fonctionné depuis au moins 5 minutes.

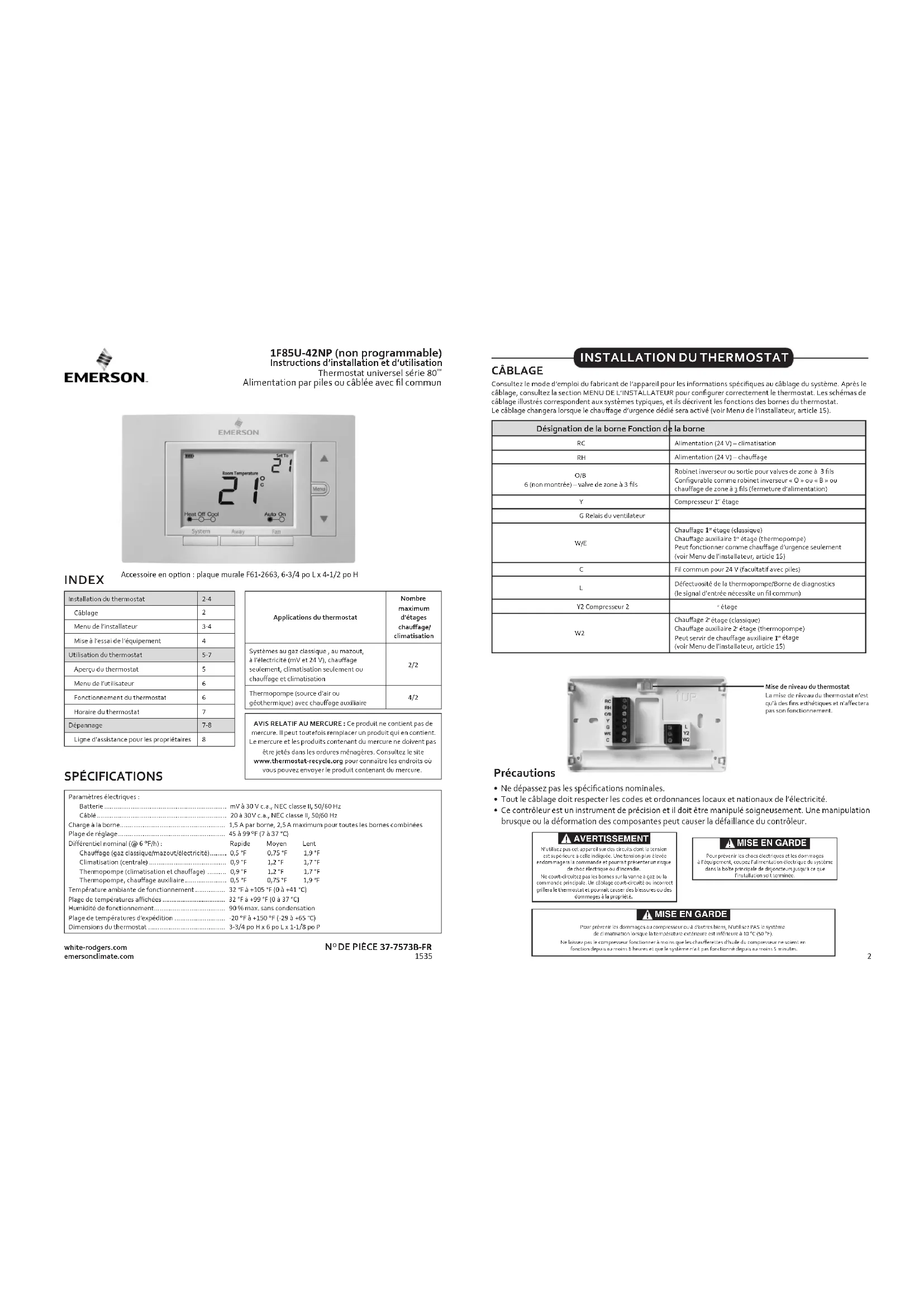

1F85U-42NP (non programmable) Instructions d’installation et d’utilisation Thermostat universel série 80
Alimentation par piles ou câblée avec l commun white-rodgers.comemersonclimate.comApplications du thermostat Nombre maximum d’étages chauage/climatisation Systèmes au gaz classique , au mazout, à l’électricité (mV et 24 V), chauage seulement, climatisation seulement ou chauage et climatisation 2/2 Thermopompe (source d’air ou géothermique) avec chauage auxiliaire 4/2 Installation du thermostat 2-4 Câblage Menu de l’installateur 3-4 Mise à l’essai de l’équipement Utilisation du thermostat 5-7 Aperçu du thermostat Menu de l’utilisateur Fonctionnement du thermostat Horaire du thermostat Dépannage 7-8 Ligne d’assistance pour les propriétaires
INDEX AVIS RELATIF AU MERCURE : Ce produit ne contient pas de mercure. Il peut toutefois remplacer un produit qui en contient. Le mercure et les produits contenant du mercure ne doivent pas être jetés dans les ordures ménagères. Consultez le site www.thermostat-recycle.org pour connaître les endroits où vous pouvez envoyer le produit contenant du mercure. Paramètres électriques : Batterie ................................................................. mV à 30 V c.a., NEC classe II, 50/60 Hz Câblé ..................................................................... 20 à 30 V c.a., NEC classe II, 50/60 Hz Charge à la borne ........................................................ 1,5 A par borne, 2,5 A maximum pour toutes les bornes combinées Plage de réglage ......................................................... 45 à 99 °F (7 à 37 °C) Diérentiel nominal (@ 6 °F/h) : Rapide Moyen Lent Chauage (gaz classique/mazout/électricité) ......... 0,5 °F 0,75 °F 1,9 °F Climatisation (centrale) ......................................... 0,9 °F 1,2 °F 1,7 °F Thermopompe (climatisation et chauage) .......... 0,9 °F 1,2 °F 1,7 °F Thermopompe, chauage auxiliaire ...................... 0,5 °F 0,75 °F 1,9 °F Température ambiante de fonctionnement ................ 32 °F à +105 °F (0 à +41 °C) Plage de températures achées ................................... 32 °F à +99 °F (0 à 37 °C) Humidité de fonctionnement ...................................... 90 % max. sans condensation Plage de températures d’expédition ........................... -20 °F à +150 °F (-29 à +65 °C) Dimensions du thermostat ......................................... 3-3/4 po H x 6 po L x 1-1/8 po P SPÉCIFICATIONS Accessoire en opon : plaque murale F61-2663, 6-3/4 po L x 4-1/2 po H4
MISE À L’ESSAI DE L’ÉQUIPEMENT
Ouvrez l’alimentation électrique du système. Fonctionnement du ventilateur Si le système n’a pas de borne de branchement G, passez à la section Système de chauage. 1.) Appuyez sur le bouton de ventilateur pour sélectionner la position Marche. Le ventilateur devrait se mettre en marche. 2.) Appuyez sur le bouton de ventilateur pour sélectionner la position Auto. La ventilation devrait s’arrêter immédiatement. Système de chauage 1.) Appuyez sur le bouton System pour sélectionner la position Heat (Chauage). Thermopompes seulement – si le chauage auxiliaire a un pilote permanent, assurez-vous de l’allumer. 2.) Enfoncez pour régler le thermostat à 1° au-dessus de la température ambiante. Le système devrait se mettre en marche et le thermostat devrait indiquer Heat On (chauage en marche). 3.) Pour les thermopompes avec chauage auxiliaire – Appuyez sur pour régler le thermostat à 3° au-dessus de la température ambiante. Le chauage auxiliaire devrait se mere en marche et le thermostat devrait indiquer Heat On Aux. 4.) Enfoncez pour régler le thermostat à 1° sous la température ambiante. Le système de chauage devrait s’arrêter et l’icône Heat On disparaîtra.Système auxiliaire (seulement pour les thermopompes avec système auxiliaire) 1.) Appuyez sur le bouton System pour sélectionner la position Aux. Cela contourne la thermopompe et permet d’utiliser seulement le chauage auxiliaire. 2.) Enfoncez pour régler le thermostat à 1° au-dessus de la température ambiante. Le chauage auxiliaire devrait se mettre en marche et le thermostat devrait indiquer Heat On Aux. 3.) Enfoncez pour régler le thermostat à 1° sous la température ambiante. Le système de chauage auxiliaire devrait s’arrêter et l’icône Heat On Aux disparaîtra.Système de climatisation 1.) Appuyer sur le bouton System pour sélectionner la position Cool (climatisation). 2.) Enfoncez pour régler le thermostat à 1° sous la température ambiante. Le ventilateur devrait se mettre en marche immédiatement à vitesse maximum, puis l’air froid devrait se mettre à circuler. Le thermostat indiquera Cool On. Il peut y avoir un délai allant jusqu’à 5 minutes. (voir MENU DE L’INSTALLATEUR, article 50.) 3.) Enfoncez pour régler le thermostat à 1° au-dessus de la température ambiante. Le système de climatisation devrait s’arrêter et l’icône Cool On disparaîtra. Num. de menu d’installateur (enfoncez Menu 8 secondes) Description Réglage par défaut (icônes clignotantes) Réglages (appuyez sur ou ) Fahrenheit ou Celsius °F°F – Fahrenheit°C – Celsius Réglage de la température achée : permet d’ajuster la température ambiante achée0 -5 à +5 Éclairage continu de l’achage : garde le rétroéclairage toujours activé – l commun requis OFF On – toujours alluméOFF – allumé momentanément Permutation automatique : le système alterne automatiquement entre le chauage et la climatisation. OFF On – activéeOFF – désactivée Verrouillage clavier : empêche des changements non désirés au thermostat OFF On – désactivation des boutonsOFF – tous les boutons sont actifs MENU DE L’INSTALLATEUR (suite) Remarque : Si Starting Soon (Démarrage bientôt) s’ache, la fonction de verrouillage du compresseur est activée. Il y aura un délai allant jusqu’à 5 minutes avant la mise en marche du compresseur (voir MENU DE L’INSTALLATEUR, article 50).
Pour empêcher des changements pouvant aecter le rendement du système, ce thermostat a un MENU DE L’INSTALLATEUR et un MENU DE L’UTILISATEUR. Le MENU DE L’INSTALLATEUR donne accès à toutes les options, tandis que le MENU DE L’UTILISATEUR donne accès aux réglages qui n’aecteront pas le rendement du système. Pour accéder au MENU DE L’INSTALLATEUR, appuyez sur le bouton Menu pendant 8 secondes. L’achage montrera l’article 05 du tableau ci-dessous. Utilisez Next (Suivant) et Back (Précédent) pour naviguer dans les articles du menu. Enfoncez ou pour changer le réglage d’un article du menu. Article du menu de l’installateur (enfoncez Menu 8 secondes) DescriptionRéglage par défaut (icônes clignotantes) Réglages (appuyez sur ou )
Équipement extérieur : sélectionne le climatiseur (AC) ou la thermopompe (HP) ainsi que l’étage AC2 AC0 AC1 AC2 HP1 HP2
Équipement intérieur : sélectionne si l’équipement est une fournaise au gaz, une fournaise électrique ou le ventilateur seulement EL2 FAN GA1 GA2 EL1 EL2
Urgence dédiée : W/E fonctionne seulement en mode Urgence auxiliaire. W2 devient chauage auxiliaire 1 étage OFF
Choix de O, B ou valve de zone à 3 ls
Vitesse du cycle de chauage : à quelle fréquence le chauage s’activera MEd SLO – lentMEd – moyenFAS – rapide Vitesse du cycle auxiliaire : à quelle fréquence le chauage auxiliaire s’activera MEd SLO – lentMEd – moyenFAS – rapide Vitesse du cycle de climatisation : à quelle fréquence la climatisation s’activera MEd SLO – lentMEd – moyenFAS – rapide Verrouillage du compresseur : protège le compresseur contre les cycles trop courts OFF On – délai de 5 minutes OFF – aucun délai Temp. de chauf. maximale : point de consigne maximum pour le chauage 47 à 99 Temp. de clim. minimale : point de consigne minimum pour la climatisation 45 45 à 97 Cavalier RC/RH Ce thermostat connecte électriquement les bornes RC et RH de façon que cette opération ne soit pas nécessaire avec un cavalier. Si l’application comprend des ls RC et RH distincts, coupez le cavalier RC/RH. Cela isolera les deux bornes de façon qu’elles puissent être utilisées indépendamment. Emplacement des piles Des piles AA de qualité sont requises lorsqu’un l commun n’est pas disponible. Lorsqu’il est disponible, les piles orent alors une source auxiliaire d’alimentation (qui permettra de garder l’heure active en cas de panne d’électricité).6
MENU DE L’UTILISATEUR
Pour personnaliser les réglages du thermostat, appuyez sur le bouton Menu à partir de l’écran d’accueil. Utilisez les boutons ou pour sélectionner Settings (Réglages) puis appuyez sur Next (Suivant). Utilisez Next (Suivant) et Back (Précédent) pour naviguer dans les articles du menu. Appuyez sur ou pour modier le réglage. Num. de menu d’utilisateur (enfoncez puis relâchez le bouton Menu)DescriptionRéglage par défaut (icônes clignotantes)Réglages(appuyez sur ou ) Fahrenheit ou Celsius °F°F – Fahrenheit°C – Celsius Réglage de la température achée : permet d’ajuster la température ambiante0 -5 à +5 Éclairage continu de l’achage : garde le rétroéclairage toujours activé – l commun requis OFF On – toujours alluméOFF – allumé momentanément Permutation automatique : le système alterne automatiquement entre le chauage et la climatisation OFF On – activéeOFF – désactivée Verrouillage clavier : empêche des changements non désirés au thermostat OFF On – désactivation des boutonsOFF – tous les boutons sont actifs
FONCTIONNEMENT DU THERMOSTAT
- Absent – Sauvegarde une température souvent utilisée de façon que vous puissiez la sélectionner d’une pression du bouton Away. Pour régler cette température, appuyez sur ou jusqu’à l’obtention de la température désirée. Une fois cette température obtenue, gardez le bouton Away enfoncée durant 3 secondes. Une fois ce réglage sauvegardé, le point de consigne clignotera une fois. Vous pouvez sauvegarder une température « d’absence » aussi bien pour le mode chauage que climatisation. (Exemple : Régler une température de 88 °F (31 °C) pendant l’été pour la climatisation et de 55 °F (13 °C) pendant l’hiver pour le chauage.)
- Verrouillage du clavier – An d’empêcher les changements indésirables, les boutons peuvent être désactivés. Pour activer cette fonction, gardez et le bouton Menu enfoncés jusqu’à ce que l’icône s’ache (cette option peut aussi être activée dans le menu). Pour la désactiver, gardez et le bouton Menu enfoncés durant 3 secondes.
Avant d’utiliser le thermostat, vous devriez être familier avec ses fonctions, son achage et l’emplacement/le fonctionnement des boutons et sélecteurs du thermostat.
BOUTONS ET INTERRUPTEURS DU THERMOSTATAFFICHAGE
1.) Bouton du ventilateur 8.) Next (Suivant) (bouton Menu) est utilisé pour naviguer dans un menu 2.) Bouton Away (Absent) (règle à une température souvent utilisée) 9.) Back (Précédent) (bouton Fan) est utilisé pour naviguer dans un menu 3.) Bouton System 10.) Exit (Sortie) (bouton Hold/Run) retourne à l’écran d’accueil 4.) Bouton de rétroéclairage (situé sur le dessus du thermostat) 11.) Le thermostat protège l’équipement contre les cycles trop courts (délai de 5 minutes) 5.) Élève le réglage de la température 12.) Indique que le système fonctionne en mode climatisation, chauage ou auxiliaire. (Thermopompe seulement – le mode auxiliaire fonctionnera en mode chauage si la thermopompe ne peut pas maintenir la température réglée.) 6.) Accéder aux options du menu 13.) VOIR LE GUIDE DE DÉPANNAGE 7.) Diminue le réglage de la température 14.) Indicateur du niveau de charge des piles 15.) Indicateur de piles faibles 16.) Point de consigne de température17.) Apparaît lorsque le clavier est verrouillé (pour empêcher les changements indésirables)
UTILISATION DU THERMOSTAT
Lorsque « Replace » s’ache, des piles neuves AA d’une marque de renom devraient être installées. Si le domicile doit demeurer vacant pendant une période prolongée et que soit « » ou
Replace » s’ache, installez de nouvelles piles avant votre départ.
9Réinitialisation du thermostat ou de ses réglages Si les piles du thermostat sont bonnes, mais que celui-ci n’ache rien ou ne répond pas aux pressions de touches, réinitialisez le thermostat en retirant les piles pendant 2 minutes. Cela ne réinitialisera pas les réglages ou programmes de l’appareil. Si le problème persiste après avoir remis les piles en place, il faudra remplacer le thermostat. Pour ne réinitialiser que l’horaire et les réglages à leur statut par défaut, appuyez simultanément sur les boutons Menu et de rétroéclairage et gardez-les enfoncés jusqu’à ce que l’achage s’eace et se réinitialise. LIGNE D’ASSISTANCE POUR LES PROPRIÉTAIRES : 1-800-284-2925 White-Rodgers est une entreprise d’Emerson Electric Co.Le logo d’Emerson est une marque de commerce et une marque de service d’Emerson Electric Co. www.white-rodgers.comwww.emersonclimate.comProblème Cause possible Mesure corrective L’icône « Call for Service » (Appeler le technicien) apparaît1.) Le système de chauage n’est pas en mesure de chauer l’espace à 10 degrés près du point de consigne dans les 2 heures.2.) Le système de climatisation n’est pas en mesure de refroidir l’espace à 10 degrés près du point de consigne dans les 2 heures.3.) Si « -- » est aché au lieu de la température de la pièce, il faut remplacer le thermostat.4.) Aucun des boutons ne fonctionne sur le thermostat.5.) Si l’icône « Call for Service » clignote, l’auto-diagnostic du compresseur a détecté un problème avec l’unité extérieure1.) Voir la mesure corrective pour « Pas de chauage ».2.) Voir la mesure corrective pour « Pas de climatisation ».3.) Remplacez le thermostat.4.) Vériez que le verrouillage du clavier n’est pas activé (indiqué par l’icône ). S’il est bel et bien désactivé, réinitialisez l’appareil tel que décrit ci-dessous.5.) Communiquez avec un technicien pour vérier que l’équipement extérieur fonctionne correctement. DÉPANNAGE (suite)
Problème Cause possible Mesure corrective Chauage, climatisation ou ventilateur non fonctionnels (problème courant)1.) Fusible grillé ou disjoncteur déclenché.2.) Interrupteur de marche/arrêt de la fournaise en position arrêt (OFF).3.) Porte ou panneau du compartiment du ventilateur de l’appareil de chauage desserré ou installé incorrectement.4.) Branchement desserré sur le thermostat ou le système. 1.) Remplacez le fusible ou réenclenchez le disjoncteur. 2.) Placez l’interrupteur à la position marche (ON). 3.) Remettez la porte ou le panneau en place pour enclencher le verrou de sécurité ou le commutateur de la porte. 4.) Serrez les connexions. Chauage non fonctionnel 1.) Sélecteur du système non réglé sur le chauage.2.) Branchement desserré sur le thermostat ou le système.3.) Entretien de l’appareil de chauage ou remplacement du thermostat requis.1.) Réglez le thermostat à Heat.2.) Vériez que le thermostat et les ls du système sont bien serrés en place.3.) Diagnosc : Réglez le sélecteur système à Heat (chauage) et haussez le point de consigne au-dessus de la température ambiante. Le thermostat devrait émere un léger déclic dans les cinq minutes et « Heat On » devrait apparaître à l’achage. Ce bruit indique que le thermostat fonconne correctement. Si le thermostat n’émet pas de déclic, eectuez l’opéraon de réinialisaon décrite précédemment. Si le thermostat n’émet toujours pas de déclic après la réinialisaon, communiquez avec un spécialiste du chauage ou de la climasaon ou le magasin où vous avez acheté le thermostat pour demander un remplacement. Si le thermostat émet un déclic, communiquez avec le fabricant de la fournaise ou un technicien pour vérier si le chauage fonconne correctement.Pas de climatisation 1.) Commutateur système pas réglé à Cool.2.) Branchement desserré sur le thermostat ou le système.3.) Entretien de l’appareil de climatisation ou remplacement du thermostat requis.1.) Réglez le thermostat à Cool.2.) Vériez que le thermostat et les ls du système sont bien serrés en place.3.) Diagnosc : Réglez le commutateur System à Cool et baissez le point de consigne en deçà de la température ambiante. Idenque au diagnosc en cas d’absence de chauage, sauf que le thermostat doit être réglé sur Cool (climasaon) et le point de réglage doit être inférieur à la température ambiante. Il peut se produire un délai de cinq minutes avant que le thermostat émee un déclic en mode climasaon si l’opon de verrouillage du compresseur est choisie dans le menu de l’installateur. (Voir MENU DE L’INSTALLATEUR, arcle 50.)Le chauage, la climatisation ou le ventilateur n’arrête jamais Court-circuit possible dans le câblage, le thermostat ou le système de chauage/climatisation/ventilation.Vériez tous les branchements du câblage pour vous assurer qu’ils ne sont pas court-circuités ni en contact avec d’autres ls. Réinitialisez le thermostat. Si le problème persiste, communiquez avec votre technicien en CVC.Le point de consigne et le thermomètre ne concordent pas Le thermomètre du thermostat doit être ajusté. Le thermomètre peut être réglé de +/- 5°. Voir le menu de l’utilisateur, article 05.La cadence de l’appareil de chauage (ou du climatiseur) est trop rapide ou trop lente (variation de température trop grande ou trop restreinte) L’emplacement du thermostat et la taille du système de chauage peuvent aecter la durée du cycle.Les thermostats numériques orent un contrôle précis et un cycle plus rapide que les anciens modèles mécaniques. Le système se met en marche et à l’arrêt plus fréquemment, mais il fonctionne moins longtemps. Pour accroître la durée des cycles, sélectionnez SLO, pour cycle lent, dans le menu de l’installateur. (Voir les articles du menu 30, 32 et 35.) Si une durée de cycle acceptable ne peut pas être atteinte, contactez un technicien en CVC local pour des suggestions supplémentaires. (suite du dépannage à la page suivante)
