Type de produit	Thermostat d'ambiance
Marque	Fantini Cosmi
Modèle	C60
Dimensions (socle rond)	83,5 mm × 60 mm (profondeur)
Dimensions (boîtier 503)	3 modules
Alimentation	230 V ~ 50 Hz
Courant de commutation	6 (1,5) A, 250 V
Plage de réglage	6 °C à 30 °C
Différentiel d'intervention	0,5 K
Gradient thermique de référence	4 K/h
Indice de protection	IP20
Classe d'isolation	Double isolation (□)
Puissance dissipée maxi	1 VA
Tension d'impulsion	4000 V
Classification ErP	Classe I (1 %)
Normes	EN 60730-1
Type de contact	Micro déconnexion (1B), libre de tension
Fonctions principales	Chauffage (HIVER), refroidissement (ÉTÉ), arrêt (OFF)
Indicateur lumineux	LED rouge signalant l'intervention du relais
Température ambiante maxi	T45
Degré de pollution	2
Installation	Murale à 1,5 m de hauteur, loin de sources de chaleur
Entretien	Nettoyer avec un chiffon sec
Recyclage	Ne pas jeter avec les ordures ménagères, suivre les consignes locales

FOIRE AUX QUESTIONS - C60 Fantini Cosmi

Comment installer le thermostat C60 ?

Fixez le corps du thermostat au mur à 1,5 mètres de hauteur, loin des cuisines, sources de chaleur, fenêtres ou portes. Utilisez un tournevis pour déclipser le couvercle et assurez-vous que le socle soit bien plat.

Quels sont les branchements électriques du C60 ?

Branchez le C60 à la ligne d'alimentation 230 V ~ 50 Hz et à l'utilisateur selon le schéma. En mode HIVER, le relais ouvre la borne 3-1 et ferme la borne 3-2. La borne 2 est libre pour signalisation.

Que signifient les positions HIVER, OFF et ÉTÉ ?

Le commutateur permet de choisir le mode : HIVER pour le chauffage, ÉTÉ pour la climatisation, OFF pour éteindre complètement le système.

Que signifie le voyant rouge sur le thermostat ?

La LED rouge indique l'intervention du relais : en mode HIVER, elle signale une demande de chauffage ; en mode ÉTÉ, une demande de refroidissement.

Quelle est la plage de température réglable ?

La température se règle de 6 °C à 30 °C via le bouton de réglage situé sur le thermostat.

Quel est le différentiel d'intervention ?

Le différentiel est de 0,5 K, ce qui signifie que le thermostat déclenche ou arrête le système pour un écart d'un demi-degré autour de la consigne.

Le C60 est-il compatible avec tous les systèmes de chauffage ?

Le contact de commutation est libre de tension et supporte 6 (1,5) A, ce qui le rend adapté à la plupart des chaudières, pompes, brûleurs ou vannes de zone avec retour ressort.

Comment entretenir le thermostat ?

Nettoyez l'appareil avec un chiffon sec. Ne pas utiliser de produits abrasifs ou liquides. Ne pas ouvrir le boîtier : l'entretien interne doit être effectué par du personnel qualifié.

Le thermostat est-il conforme aux normes ?

Oui, il est conforme à la norme EN 60730-1 avec double isolation (□), degré de pollution 2 et protection IP20.

Comment recycler le C60 en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Suivez les consignes locales de collecte sélective. Le symbole de poubelle barrée indique qu'il doit être recyclé conformément à la réglementation DEEE.

MODE D'EMPLOI C60 Fantini Cosmi

Fixer le corps du thermostat au mur, à 1,5 mètres de hauteur du sol, loin de cuisines, sources de chaleur, fenêtres, portes, etc.

Appuyer sur la languette avec un tournevis sur la partie supérieure de l'appareil, comme montré dans la figure à coté. Tourner le couvercle vers le bas.

ATTENTION: s'assurer que le corps de l'appareil soit bien fixé plat au mur et sans déformations.

2 BRANCHEMENTS ÉLECTRIQUES

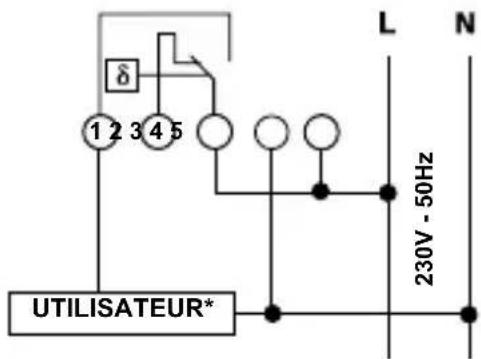

Brancher le C60 à la ligne d'alimentation et à l'utilisateur, comme indiqué dans le schéma à coté. En fonctionnement HIVER, a la hausse de la température ambiante, le relais ouvre le borne 3-1 et ferme le borne 3-2. Le borne 2 est libre et peut être utilisé pour la signalisation ou pour d'autres usages.

3 MONTAGE DU CORPS DU THERMOSTAT SUR LE SOCLE

4 SÉLECTION DU FONCTIONNEMENT HIVER - OFF - ÉTÉ

C60 a un commutateur qui permet de choisir la modalité de fonctionnement

ÉTÉ (pour systèmes de climatisation);

HIVER (pour systèmes de chauffage); OFF (pour éteindre complètement le système).

Le LED rouge indique l'intervention du relais pour la demande du chauffage (commutateur en position HIVER) ou du refroidissement (commutateur en position été).

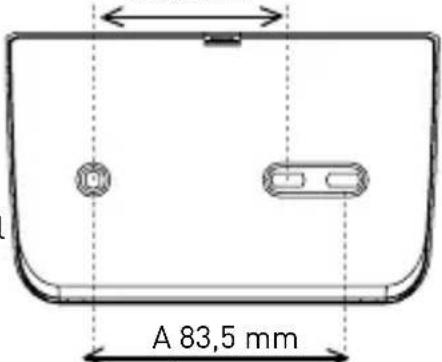

pour boîtier encastrable ronde

B 60 mm

pour boîtier encastrable 503 (à 3 modules)

L'installation doit uniquement être effectué par du personnel qualifié!

*Pompe

Brûleur

Vanne de zone avec retour ressort

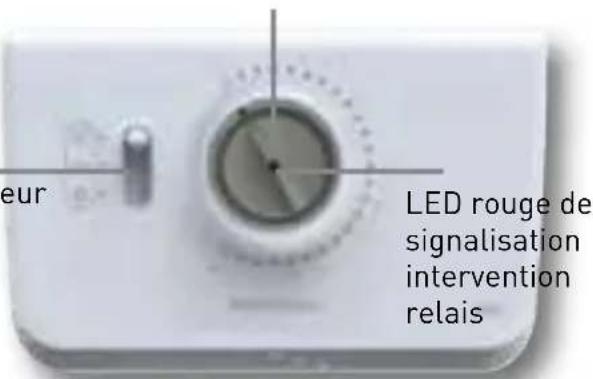

bouton de réglage température

commutateur

sélection

HIVER

OFF

ÉTÉ

LED rouge de signalisation intervention relais

CARACTÉRISTIQUES TECHNIQUES

Conforme aux normes EN 60730-1 et parties secondes.

Courant de commutation 6 (1,5)A 250V.

Micro déconnexion (1B).

Contact de commutation libre de tension.

T45 (température ambiante maxi).

Plage de réglage réglable de 6° à 30°C.

Différentiel d'intervention 0,5 K.

Gradient thermique de référence 4 K/h.

□(double isolement).

Degré de pollution 2.

Degré de protection IP20.

Alimentation 230V 50Hz.

Tension d'impulsion 4000V.

Puissance dissipée maxi 1 VA.

LED rouge de signalisation intervention relais.

Commutateur HIVER - OFF - ÉTÉ.

Classification ErP: Classe ErP I; 1% [Rég. EU 811/2013

-813/2013)
