C60 - Termostato Fantini Cosmi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termostato ambiente
Marca	Fantini Cosmi
Modello	C60
Dimensioni (base rotonda)	83,5 mm × 60 mm (profondità)
Dimensioni (scatola 503)	3 moduli
Alimentazione	230 V ~ 50 Hz
Corrente di commutazione	6 (1,5) A, 250 V
Campo di regolazione	6 °C a 30 °C
Differenziale di intervento	0,5 K
Gradiente termico di riferimento	4 K/h
Grado di protezione	IP20
Classe di isolamento	Doppio isolamento (□)
Potenza dissipata max	1 VA
Tensione di impulso	4000 V
Classificazione ErP	Classe I (1 %)
Norme	EN 60730-1
Tipo di contatto	Micro disconnessione (1B), libero da tensione
Funzioni principali	Riscaldamento (INVERNO), raffreddamento (ESTATE), arresto (OFF)
Indicatore luminoso	LED rosso che segnala l'intervento del relè
Temperatura ambiente max	T45
Grado di inquinamento	2
Installazione	A parete a 1,5 m di altezza, lontano da fonti di calore
Manutenzione	Pulire con un panno asciutto
Riciclaggio	Non gettare con i rifiuti domestici, seguire le disposizioni locali

Domande frequenti - C60 Fantini Cosmi

Come installare il termostato C60?

Fissare il corpo del termostato alla parete a 1,5 metri di altezza, lontano da cucine, fonti di calore, finestre o porte. Usare un cacciavite per sganciare il coperchio e assicurarsi che la base sia ben piana.

Quali sono i collegamenti elettrici del C60?

Collegare il C60 alla linea di alimentazione 230 V ~ 50 Hz e all'utilizzatore secondo lo schema. In modalità INVERNO, il relè apre il morsetto 3-1 e chiude il morsetto 3-2. Il morsetto 2 è libero per segnalazione.

Cosa significano le posizioni INVERNO, OFF e ESTATE?

L'interruttore consente di scegliere la modalità: INVERNO per il riscaldamento, ESTATE per il raffreddamento, OFF per spegnere completamente il sistema.

Cosa significa il led rosso sul termostato?

Il LED rosso indica l'intervento del relè: in modalità INVERNO segnala una richiesta di riscaldamento; in modalità ESTATE, una richiesta di raffreddamento.

Qual è il campo di temperatura regolabile?

La temperatura si regola da 6 °C a 30 °C tramite la manopola di regolazione situata sul termostato.

Qual è il differenziale di intervento?

Il differenziale è di 0,5 K, il che significa che il termostato attiva o ferma il sistema per una deviazione di mezzo grado attorno al set point.

Il C60 è compatibile con tutti i sistemi di riscaldamento?

Il contatto di commutazione è libero da tensione e supporta 6 (1,5) A, rendendolo adatto alla maggior parte di caldaie, pompe, bruciatori o valvole di zona con ritorno a molla.

Come effettuare la manutenzione del termostato?

Pulire l'apparecchio con un panno asciutto. Non utilizzare prodotti abrasivi o liquidi. Non aprire l'involucro: la manutenzione interna deve essere eseguita da personale qualificato.

Il termostato è conforme alle norme?

Sì, è conforme alla norma EN 60730-1 con doppio isolamento (□), grado di inquinamento 2 e protezione IP20.

Come riciclare il C60 a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Seguire le disposizioni locali per la raccolta differenziata. Il simbolo del bidone barrato indica che deve essere riciclato conformemente alla normativa RAEE.

MANUALE UTENTE C60 Fantini Cosmi

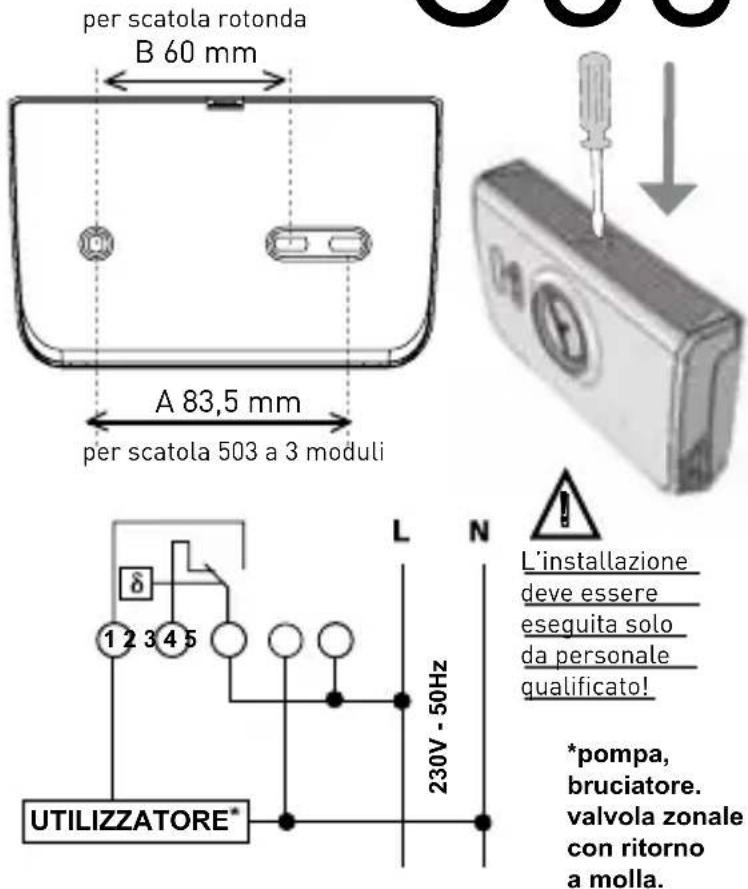

Fissare il corpo a parete, ad 1,5 metri di altezza dal pavimento lontano da cucine, fonti di calore, finestre, porte, ecc.

Premere con un cacciavite la linguetta nella parte superiore dell'apparecchio come in figura. Ruotare il coperchio verso il basso.

ATTENZIONE: assicurarsi che il corpo dell'apparecchio fissato a parete sia ben in piano e senza deformazioni.

2 ESEGUIRE I COLLEGAMENTI ELETTRICI

Collegare il C60 alla linea di alimentazione e all'utilizzatore come indicato nello schema a fianco. Nel funzionamento invernale all'aumento della temperatura ambiente apre 3-1 e chiude 3-2. Il morsetto 2 è libero e può essere utilizzato per segnalazione o per altri usi.

2 MONTARE IL CORPO

TERMOSTATO SULLO ZOCCOLO

4 SELEZIONE DEL FUNZIONAMENTO INVERNO - OFF - ESTATE

C60 ha un commutatore che permette di scegliere la modalità di funzionamento

ESTATE (per impianti di condizionamento);

INVERNO (per impianti di riscaldamento); e OFF (spegne completamente l'impianto).

Il LED rosso segnala l'intervento relè, per richiesta di calore (commutatore sulla posizione inverno) o di raffreddamento (commutatore sulla posizione estate).

CARATTERISTICHE TECNICHE

Conforme alle norme EN 60730-1 e parti seconde.

Portata contatti 6 (1,5)A 250V \~.

Micro disconnessione (1B).

Contatto in commutazione libero da tensione.

Campo scala regolabile da 6 a 30 °C.

Differenziale di intervento 0,5 K.

Gradiente termico di riferimento 4 K/h.

(doppio isolamento).

Grado di polluzione 2.

C60

L'installazione deve essere eseguita solo da personale qualificato!

*pompa, bruciatore. valvola zonale con ritorno a molla.

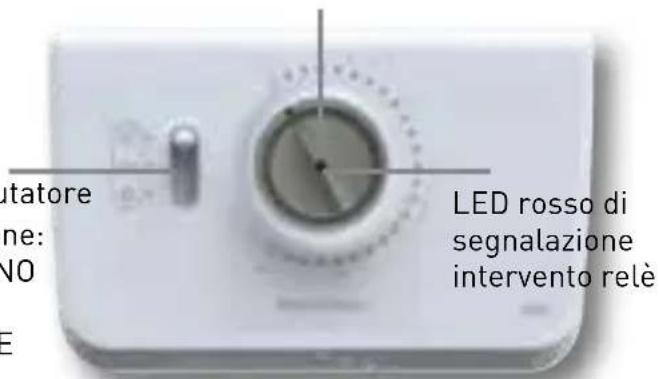

manopola di regolazione della temperatura

commutatore

selezione:

INVERNO

OFF

ESTATE

LED rosso di segnalazione intervento relè

Grado di protezione IP20.

Alimentazione: 230V 50Hz.

Tensione d'impulso 4000V.

Massima potenza dissipata 1VA.

LED rosso di segnalazione intervento relè

Commutatore INVERNO - OFF - ESTATE

Prodotto non fabbricato in Italia.

Classificazione ErP: ErP Class I; 1% (Reg. EU

Il simbolo del cestino con le rotelle a cui è sovrapposta una croce indica che i prodotti vanno raccolti e smaltiti separatamente dai rifiuti domestici. Le batterie e gli accumulatori integrati possono essere smaltiti insieme al prodotto. Verranno separati presso i centri di riciclaggio. Una barra nera indica che il prodotto è stato introdotto sul mercato dopo il 13 agosto 2005. Partecipando alla raccolta differenziata di prodotti e batterie, si contribuisce allo smaltimento corretto di questi materiali e quindi a evitare possibili conseguenze negative per l'ambiente e la salute umana. Per informazioni più dettagliate sui programmi di raccolta e riciclaggio disponibili nel proprio paese, rivolgersi alla sede locale o al punto vendita in cui è stato acquistato il prodotto.
