BV 10x42 BR - Jumelles MINOX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles
Marque	Minox
Modèle	BV 10x42 BR
Grossissement	10x
Diamètre de l'objectif	42 mm
Pupille de sortie	4,2 mm
Champ de vision	114 m à 1 000 m (6,5°)
Distance frontale des pupilles	15,0 mm
Domaine rapproché	1,2 m
Compensation dioptrique	±4 dpt
Indice crépusculaire	20,5
Température de fonctionnement	-10°C à +50°C
Résistance aux embruns	Oui, jusqu'à 3 m de profondeur
Dimensions (H x L x P)	140 x 127 x 51 mm
Poids	780 g
Alimentation	Pas d'alimentation électrique (fonctionnement manuel)
Fonctions principales	Observation, réglage dioptrique, œillères rabattables pour lunettes
Entretien et nettoyage	Pinceau fin ou chiffon optique Minox
Sécurité	Ne jamais regarder directement le soleil
Pièces détachées et réparabilité	Adaptateur trépied optionnel (N° 69727) ; SAV Minox GmbH
Informations générales	Garantie légale 5 ans ; numéro de série au dos

FOIRE AUX QUESTIONS - BV 10x42 BR MINOX

Comment utiliser les jumelles avec des lunettes ?

Tournez les œillères des deux oculaires vers la droite jusqu'à encliquetage pour les abaisser. Vous pourrez ainsi observer tout le champ de vision sans restrictions.

Comment régler la netteté ?

Fermez l'œil droit et tournez la molette centrale pour netteté avec l'œil gauche. Puis fermez l'œil gauche et tournez l'anneau de l'oculaire droit pour netteté avec l'œil droit. Utilisez ensuite la molette centrale pour d'autres distances.

Comment ajuster l'écart interpupillaire ?

Regardez à travers les deux oculaires et écartez ou rapprochez les deux tubes jusqu'à obtenir une image circulaire unique.

Peut-on monter les jumelles sur un trépied ?

Oui, utilisez l'adaptateur trépied Minox (N° 69727). Ôtez la vis de protection sous la jumelle, vissez l'adaptateur, puis fixez le trépied. Remettez la vis après usage.

Comment nettoyer les lentilles ?

Utilisez un pinceau fin ou le chiffon optique Minox (N° 99605) pour enlever traces de doigts, poussière ou souillures.

Que faire en cas de perte ou de vol ?

Notez le numéro de fabrication situé au dos de la jumelle. Il peut être utile pour identifier votre produit.

Quelle est la garantie de ces jumelles ?

La garantie légale est de 5 ans à compter de la vente par un négociant agréé. Elle couvre les défauts de fabrication (réparation, échange). Conservez le justificatif d'achat.

Pourquoi ne pas regarder le soleil avec les jumelles ?

Regarder le soleil peut causer des dommages irréversibles aux yeux. Ne jamais pointer les jumelles vers le soleil.

Quelles sont les spécifications techniques principales ?

Grossissement 10x, objectif 42 mm, pupille de sortie 4,2 mm, champ 114 m/1000 m, mise au point minimale 1,2 m, étanchéité aux embruns jusqu'à 3 m.

Comment utiliser les œillères sans lunettes ?

Tournez les œillères vers la gauche (sens antihoraire) jusqu'à leur enclenchement. Cela assure une distance oculaire optimale.

MODE D'EMPLOI BV 10x42 BR MINOX

Les différentes pièces servantes à l'utilisation

1. Oculaire avec oeillères rabattables
2. Compensation dioptrique
3. Molette centrale
4. Tubes repliables
5. Objectif
6. Adaptateur de trépied (Vis de protection)

En cas d'endommagement, notre service après-vente se tient à votre disposition à l'adresse suivante:

MINOX GmbH

Walter-Zapp-Str. 4

D-35578 Wetzlar, Allemagne

Tel.: [phone] / 917-0

e-mail: [e-mail]

À l'étranger, veuillez contacter un de nos ateliers de service après-vente ou une de nos agences MINOX. Pour les adresses de nos représentations, veuillez consulter notre site sur Internet: http://www.minox.com

Einleitung

Introduction

Présentation

Deutsch

Avec une jumelle MINOX vous avez opté pour un produit qui se distingue par la qualité supérieure de son optique et de sa mécanique de précision. Cette notice d'utilisation vous aidera à exploiter optimalement les multiples performances que recèle cette jumelle.

Nous vous souhaitons beaucoup de plaisir lors de vos observations avec votre nouvelle jumelle MINOX !

Einstellungen

Adjustments

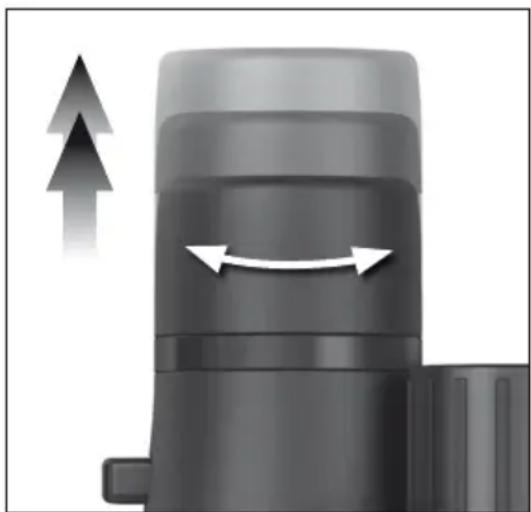

Réglages

Idéal pour les porteurs de lunettes

Afin que les porteurs de lunettes puissent aussi bénéficier d'un champ de vision optimal, les jumelles MINOX sont équipées d'œillères réglables.

Utilisation des jumelles sans lunettes

L'observateur non-porteur de lunettes tourne les œillères des deux oculaires vers la gauche (sens inverse des aiguilles d'une montre) jusqu'à leur enclenchement. Cette position assure une distance adéquate entre la jumelle et l'œil.

Utilisation des jumelles avec lunettes

L'observateur porteur de lunettes replace les œillères des deux oculaires sur leur position d'origine (réglage au moment de la livraison). Pour ce faire, il tourne les œillères vers la droite, jusqu'à encliquetage. Il pourra ainsi observer tout le champ de vision, sans restrictions, jusqu'aux bords de l'image.

Positionnement de l'écart interpupillaire

Pour ce réglage, regarder au travers des deux oculaires de sa jumelle puis, écarter ou rapprocher les deux tubes, jusqu'à ce que les deux champs de vision observés ne forment plus qu'une image circulaire, unique.

Scharfstellung

Focusing

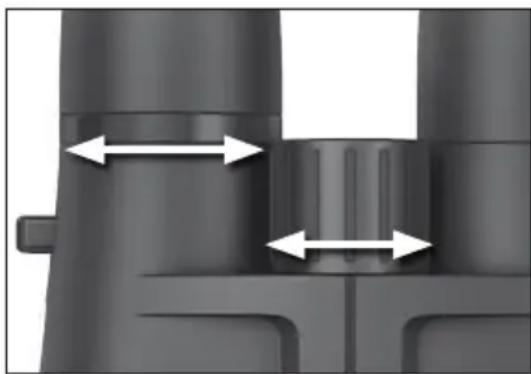

Réglage de la netteté

Pour obtenir une vision optimale, il faut adapter l'optique de la jumelle à la vue personnelle de l'observateur. Pour ce faire, procéder comme suit:

(a) Visualiser tout d'abord un objet fixe dans le lointain. Ensuite, après avoir fermé l'œil droit, tourner le bouton de commande central jusqu'à obtention d'une image nette de cet objet avec l'œil gauche.
(b) Visez ensuite le même objet puis, après avoir fermé l'œil gauche, tournez l'anneau de réglage de l'oculaire droit jusqu'à obtention d'une mise au point optimale avec votre œil droit.
(c) Après ces deux réglages, votre jumelle MINOX est optimalement adaptée à la vision individuelle de vos deux yeux.
(d) Pour l'observation d'autres objets situés à différentes distances, il suffit de mettre respectivement au point à l'aide du bouton central de commande.

Attention:

Ne jamais regarder en direction du soleil avec une jumelle! Cela pourrait occasionner de sérieux dommages aux yeux.

Anbringung eines Statives Attaching a tripod Installation sur un trépied

Pour une observation exempte de tremblements, en particulier lors de l'utilisation de forts grossissements, l'usage d'un trépied est conseillé. On peut installer ce dernier à l'aide de l'adaptateur de trépied MINOX proposé en option (code N° 69727). On l'installe après avoir enlevé la vis de protection (6) située sous la jumelle. Il faut revisser sur la jumelle après utilisation du trépied.

Les souillures risquent de provoquer une diminution dans la luminosité de votre jumelle MINOX. Nous conseillons donc d'éliminer les traces de doigts, la poussière ou autres impropriétés de la surface des objectifs et des oculaires à l'aide d'un pinceau fin ou du chiffon optique de MINOX (N° art. 99605).

Au dos de chaque jumelle MINOX figure son numéro de fabrication. Il est important de noter cette référence: elle peut se révéler utile en cas de perte.

En achetant cette caméra MINOX, vous avez acquis un produit qui a été fabriqué et éprouvé suivant des normes de qualité particulièrement sévères.

La garantie légale de 5 ans, en vigueur pour ce produit, est prise en charge par nos soins à compter du jour de la vente par un négociant agréé dans les conditions suivantes:

1) Il sera remédié, au cours de la période de garantie, aux réclamations qui se fondentsur des défauts de fabrication, gratuitement et, suivant notre propre appréciation, par le biais d'une remise en état, d'un changement des pièces défectueuses ou d'un échange contre un produit en parfait état et de même type. Les demandes qui dé passeraient ce cadre, quelle que soit leur nature et quel que soit leur motif juridique en rapport avec la présente prestation de garantie, sont exclues.
2) Les droits à la garantie sont supprimés si le défaut en question est imputable à une manipulation incorrecte – l'utilisation d'accessoires étrangers pouvant aussi en faire partie – si une intervention a été effectuée par des personnes et des ateliers non autorisés ou si le numéro de fabrication a été rendu méconnaissable.
3) Les droits à la garantie ne peuvent être invoqués que sur présentation d'un justificatif d'achat imprimé émanant d'un négociant autorisé.

4) En cas de recours à la garantie, veuillez faire parvenir la caméra MINOX, accompagnée de l'original du justifi catif d'achat imprimé et d'un exposé de la réclamation, au service clients de la MINOX GmbH ou à une succursale régionale.

5) En cas de besoin, la succursale du pays de destination correspondant se tient à la dispo sition des touristes, conformément aux règles qui régissent la prestation de garantie de la MINOX GmbH, sur présentation du justifi catif d'achat imprimé.

Deutsch

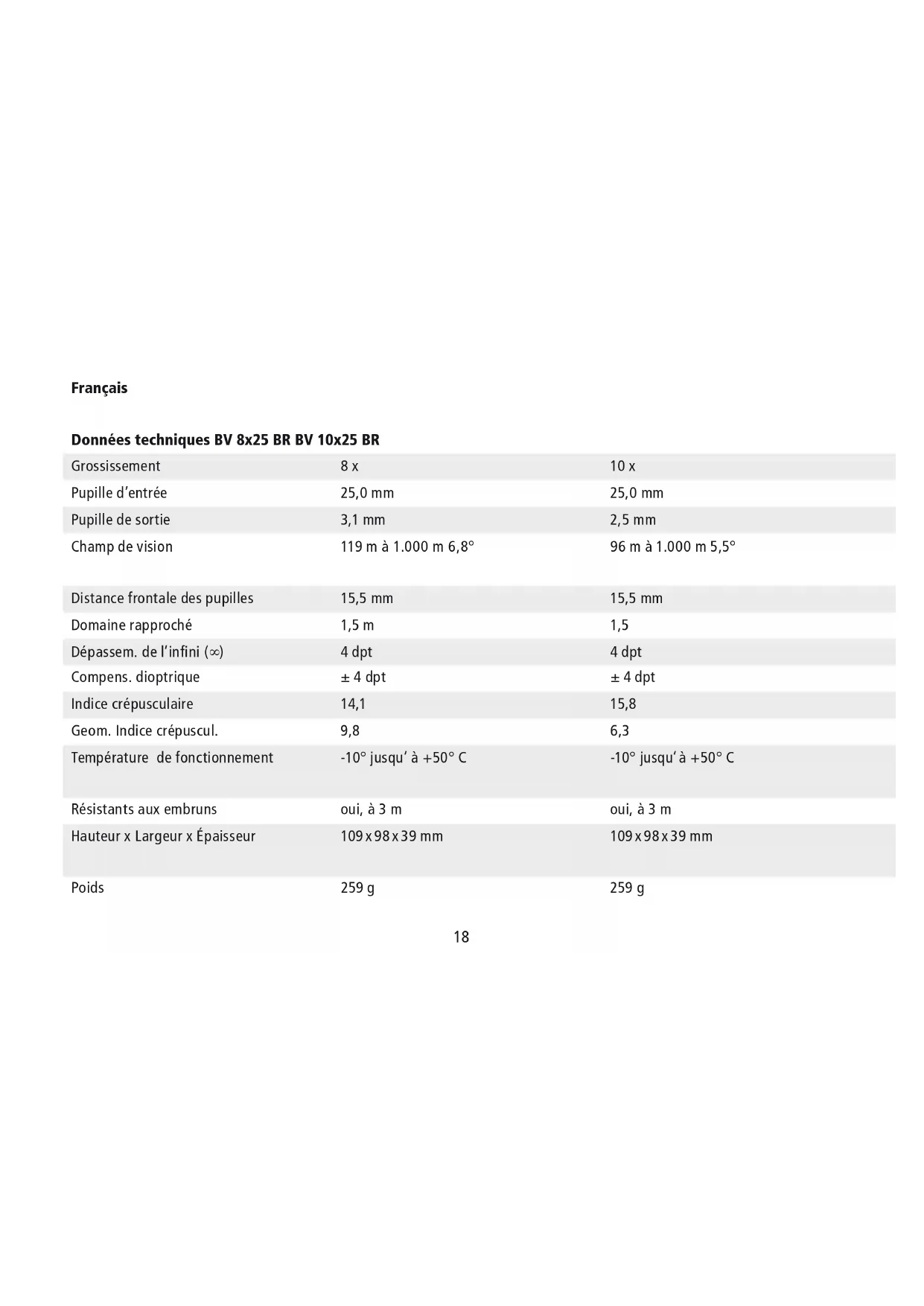

Données techniques BV 8x25 BR BV 10x25 BR

Grossissement	8 x	10 x
Pupille d'entrée	25,0 mm	25,0 mm
Pupille de sortie	3,1 mm	2,5 mm
Champ de vision	119 m à 1.000 m 6,8°	96 m à 1.000 m 5,5°
Distance frontale des pupilles	15,5 mm	15,5 mm
Domaine rapproché	1,5 m	1,5
Dépassem. de l'infini (∞)	4 dpt	4 dpt
Compens. dioptrique	± 4 dpt	± 4 dpt
Indice crépusculaire	14,1	15,8
Geom. Indice crépuscul.	9,8	6,3
Température de fonctionnement	-10° jusqu'à +50°C	-10° jusqu'à +50°C
Résistants aux embruns	oui, à 3 m	oui, à 3 m
Hauteur x Largeur x Épaisseur	109 x 98 x 39 mm	109 x 98 x 39 mm
Poids	259 g	259 g

BV 8x42 BR BV 10x42 BR BV 8x56 BR

5,25 mm	4,2 mm	7,0 mm
129 m à 1.000 m 7,4°	114 m à 1.000 m 6,5°	114 m à 1.000 m 6.5
18,0 mm	15,0 mm	23 mm
1,2 m	1,2 m	2,5 m
4 dpt	4 dpt	4 dpt
±4 dpt	±4 dpt	±4 dpt
18,3	20,5	21,2
27,6	17,6	49,0
-10° jusqu'à +50°C	-10° jusqu'à +50°C	-10° jusqu'à +50°C
oui, à 3 m	oui, à 3 m	oui, à 3 m
140 x 127 x 51 mm	140 x 127 x 51 mm	187 x 143 x 61 mm
780 g	780 g	1.145 g

Sous réserve de modifications.
