BEDIENUNGSANLEITUNG BV 10x42 BR MINOX

1. Okulare mit drehbaren Augenmuscheln

2. Dioptrien-Ausgleich

3. Zentraler Mitteltrieb

4. Zusammenfaltbare Rohre

5. Objektiv

6. Stativgewinde (Abdeckschraube)

Kundendienst

Customer Service

Service après-vente

Im Schadensfall steht Ihnen unser Kundendienst unter folgender Adresse zur Verfügung:

MINOX GmbH

Walter-Zapp-Str. 4

D-35578 Wetzlar

Tel.: [phone] / 917-0

e-mail: [e-mail]

Im Ausland wenden Sie sich bitte an unsere autorisierten Kundendienstwerkstätten oder an eine unserer MINOX Vertretungen. Die Adressen der Vertretungen finden Sie auf unserer Internetseite http://www.minox.com

Mit einem Fernglas aus dem Hause MINOX haben Sie sich für ein Produkt von höchster optischer und feinmechanischer Qualität entschieden. Diese Anleitung soll Ihnen helfen, das Leistungsspektrum Ihres MINOX Fernglases optimal zu nutzen.

Wir wünschen Ihnen mit Ihrem neuen MINOX Fernglas viel Freude!

Chlorfrei gebleichtes Papier

Ideal für Brillenträger

Um auch Brillenträgern ein optimales Sehfeld zu ermöglichen, sind MINOX Ferngläser mit Drehaugenmuscheln ausgestattet.

Benutzung ohne Brille

Beobachter, die keine Brille tragen, drehen an beiden Okularen die Augenmuscheln nach links (gegen den Uhrzeigersinn) bis zum Einrasten heraus. In dieser Position ist der richtige Abstand des Fernglases zum Auge gegeben.

Benutzung mit Brille

Beobachter, die eine Brille tragen, lassen die drehbaren Augenmuscheln an beiden Okularen in der Ursprungsstellung (Lieferzustand), bzw. drehen die Augenmuscheln nach rechts, bis sie spürbar einrasten. So können Sie das gesamte Sehfeld ohne störende Beschneidung am Rand überblicken

Der richtige Augenabstand

Bitte schauen Sie in die Okulare Ihres Fernglases und winkeln Sie die zusammenfaltbaren Rohre so lange an, bis sich aus beiden Sehfeldern ein gemeinsames kreisrundes Bild ergibt.

Um eine optimale Bildschärfe zu erreichen, ist es notwendig, die Optik des Fernglases auf die individuelle Sehleistung Ihrer Augen abstimmen. Dazu gehen Sie bitte wie folgt vor:

(a) Visieren Sie als erstes ein weit entferntes, fest stehendes Beobachtungsobjekt an. Bei geschlossenem rechten Auge drehen Sie den zentralen Mitteltrieb so lange, bis das Beobachtungsobjekt für Ihr links Auge die optimale Scharfstellung erreicht.
(b) Visieren Sie nun das selbe Beobachtungsobjekt an und drehen Sie bei geschlossenem linken Auge den Einstellring am rechten Okular so lange, bis Sie für das rechte Auge die optimale Scharfstellung erreichen.
(c) Ihr MINOX Fernglas ist nun individuell auf die Sehleistung Ihrer Augen abgestimmt.
(d) Für die Beobachtung verschiedener Objekte in unterschiedlichen Entfernungen werden Sie immer auch die Scharfstellung regulieren müssen. Dafür benutzen Sie jetzt bitte nur noch den zentralen Mitteltrieb.

Achtung:

Mit einem Fernglas nicht in die Sonne blicken, es könnte zu Augenverletzungen führen.

Um eine verwacklungsfreie Beobachtung zu gewährleisten, empfiehlt es sich, gerade bei höheren Vergrößerungen, ein Stativ einzusetzen. Dafür verwenden Sie den im Zubehör optional erhältlichen MINOX-Stativadapter (Best.-Nr. 69727). Entfernen Sie auf der Unterseite des Fernglases die Abdeckschraube (6) und bringen Sie dort den MINOX Stativadapter an. Die Abdeckschraube (6) bewahren Sie bitte gut auf und bringen diese nach Entfernung des Stativadapters wieder an.

Pflegetipps Tips on how to care Conseils d'entretien

Verunreinigungen beeinträchtigen die Helligkeit Ihres MINOX Fernglases. Deshalb empfehlen wir, Fingerabdrücke, Staub und andere Verunreinigungen der Objektiv- und Okularoberflächen mit einem weichen Haarpinsel oder dem speziellen MINOX Optik-Tuch (Best.-Nr. 99605) zu entfernen.

Auf der Unterseite eines jeden MINOX Fernglases finden Sie dessen Fabrikationsnummer. Für den Verlustfall ist es wichtig, dass Sie sich diese Nummer bitte notieren.

Gewährleistungsbestimmungen

Mit dem Kauf dieses MINOX Fernglases haben Sie ein Produkt erworben, das nach besonders strengen Qualitätsrichtlinien hergestellt und geprüft wurde.

Die für dieses Produkt geltende gesetzliche Gewährleistung von 5 Jahren wird von uns ab dem Tag des Verkaufs durch einen autorisierten Händler unter folgenden Bedingungen übernommen:

1) In der Gewährleistungszeit werden Beanstandungen, die auf Fabrikationsfehlern beruhen, kostenlos und nach eigenem Ermessen durch Instandsetzung, Austausch defekter Teile oder Umtausch in ein gleichartiges einwandfreies Erzeugnis behoben. Weitergehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit dieser Gewährleistung, sind ausgeschlossen.
2) Gewährleistungsansprüche entfallen, wenn der betreffende Mangel auf unsachgemäße Behandlung – wozu auch die Verwendung von Fremdzubehör zählen kann – zurückzuführen ist, ein Eingriff von nicht autorisierten Personen und Werkstätten durchgeführt oder die Fabrikationsnummer unkenntlich gemacht wurde.
3) Gewährleistungsansprüche können nur bei Vorlage eines maschinengeschriebenen Kaufbelegs eines autorisierten Händlers geltend gemacht werden.

Gewährleistungsbestimmungen

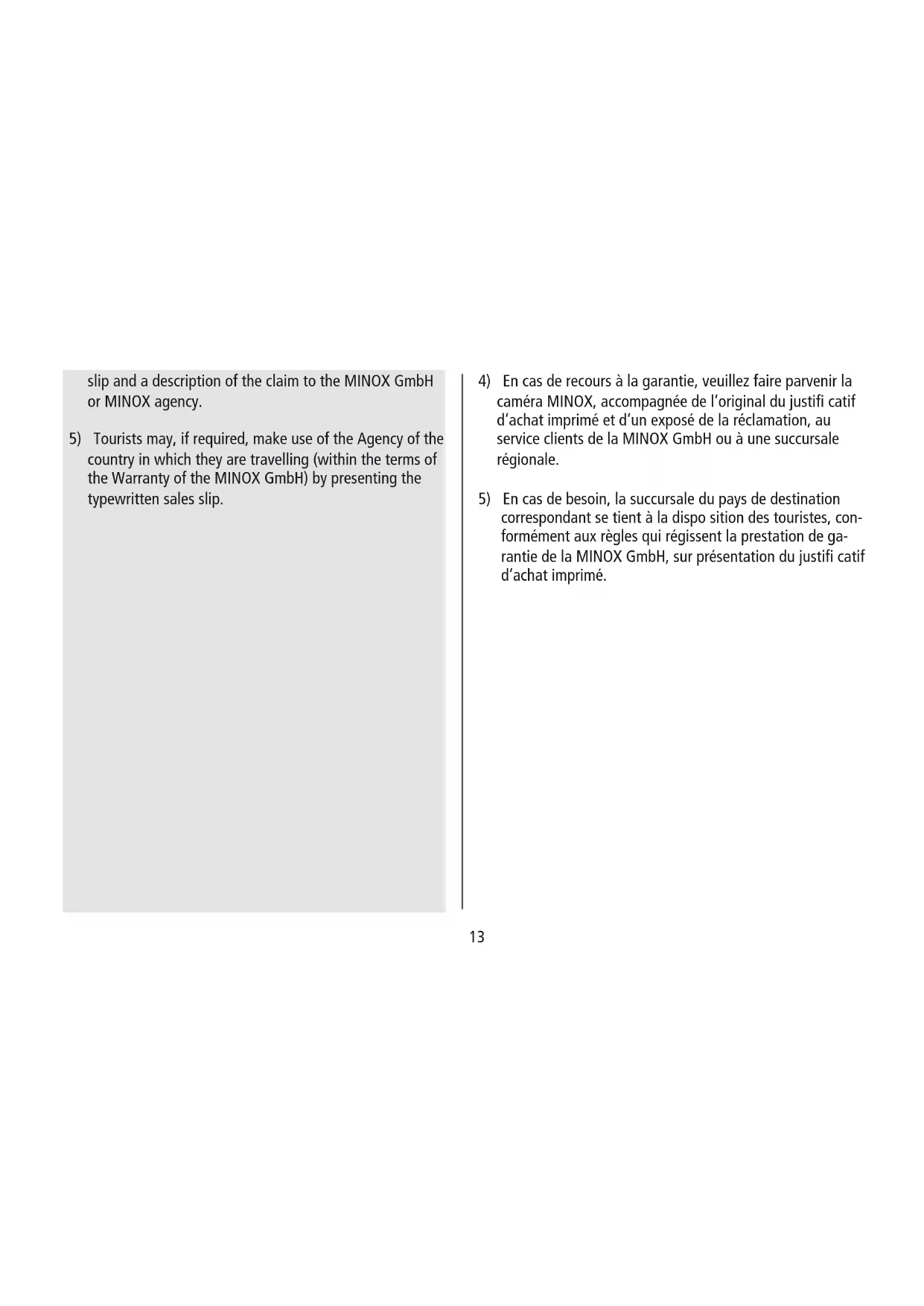

4) Bei Inanspruchnahme der Gewährleistung leiten Sie bitte die MINOX Kamera zusammen mit dem Original des maschinengeschriebenen Kaufbelegs und einer Schilderung der Beanstandung dem Kundendienst der MINOX GmbH oder einer Landesvertretung zu.

5) Touristen steht im Bedarfsfalle unter Vorlage des maschinengeschriebenen Kaufbelegs die Vertretung des jeweiligen Reiselandes gemäß den Regelungen zur Gewährleistung der MINOX GmbH zur Verfügung.

MINOX GmbH

Walter-Zapp-Str. 4

Technische Daten BV 8x25 BR BV 10x25 BR

Vergrößerung	8fach	10fach
Objektivdurchmesser	25,0 mm	25,0 mm
Austrittspupille	3,1 mm	2,5 mm
Sehfeld	119 m auf 1.000 m 6,8°	96 m auf 1.000 m 5,5°
Pupillenschnittweite	15,5 mm	15,5 mm
Nahbereich	1,5 m	1,5 m
Überhub (∞)	4 dpt	4 dpt
Dioptrien-Ausgleich	± 4 dpt	± 4 dpt
Dämmerungszahl	14,1	15,8
Geometrische Lichtstärke	9,8	6,3
Funktionstemperatur	-10° bis +50°C	-10° bis +50°C
Wasserdicht	ja, bis 3 m Wassertiefe	ja, bis 3 m Wassertiefe
Höhe x Breite x Tiefe	109 x 98 x 39 mm	109 x 98 x 39 mm
Gewicht ca.	259 g	259 g

BV 8x42 BR BV 10x42 BR BV 8x56 BR

5,25 mm	4,2 mm	7,0 mm
129 m auf 1.000 m 7,4°	114 m auf 1.000 m 6,5°	114 m auf 1.000 m 6.5
18,0 mm	15,0 mm	23 mm
1,2 m	1,2 m	2,5 m
4 dpt	4 dpt	4 dpt
±4 dpt	±4 dpt	±4 dpt
18,3	20,5	21,2
27,6	17,6	49,0
-10° bis +50°C	-10° bis +50°C	-10° bis + 50°C
ja, bis 3 m Wassertiefe	ja, bis 3 m Wassertiefe	ja, bis 3 m Wassertiefe
140 x 127 x 51 mm	140 x 127 x 51 mm	187 x 143 x 61 mm
780 g	780 g	1.145 g

English

Technical data BV 8x25 BR BV 10x25 BR

Änderungen in Konstruktion und Ausführung vorbehalten.

Die Marke MINOX ist eine eingetragene Marke der MINOX GmbH, Wetzlar.
