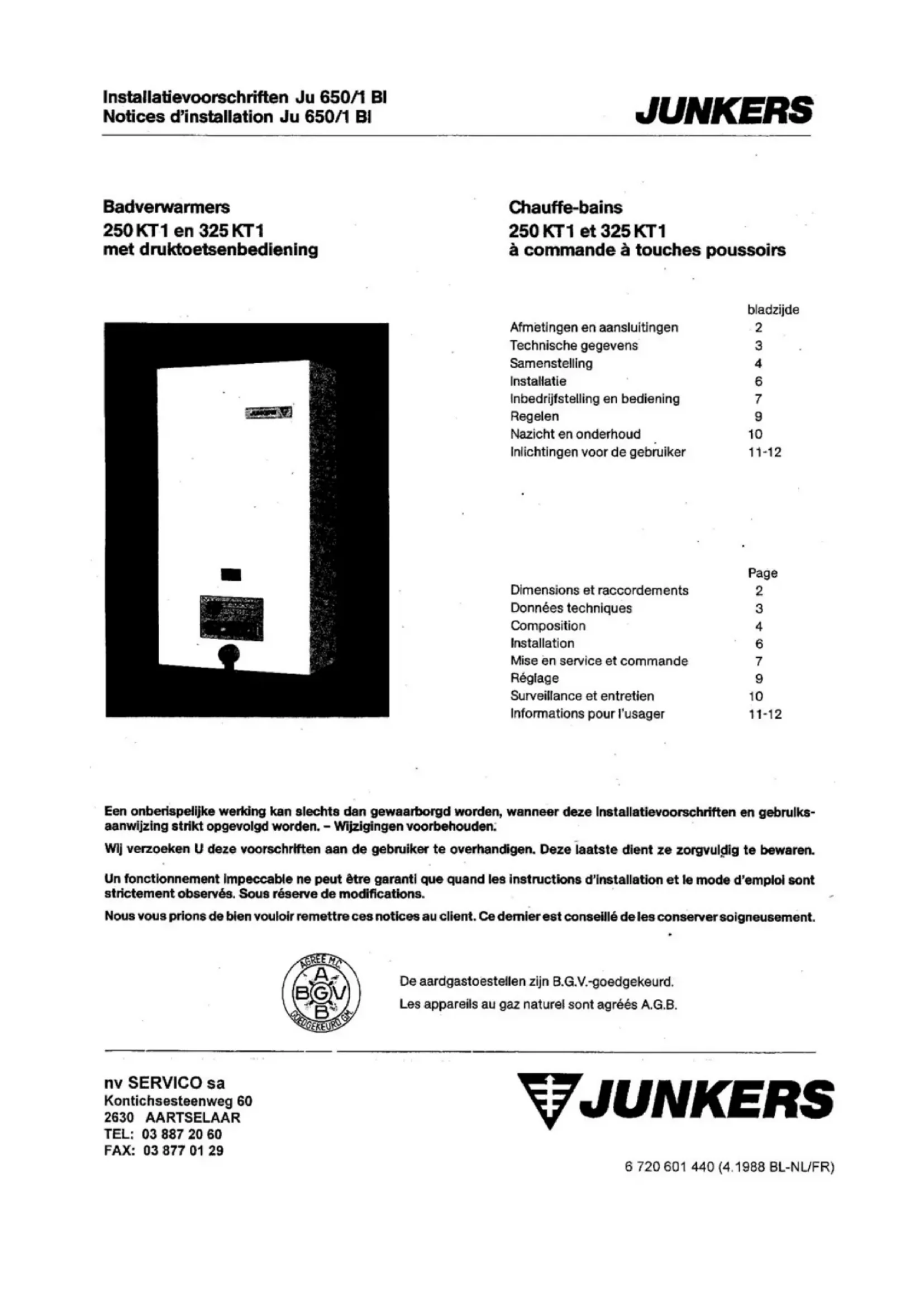

MODE D'EMPLOI 250 KT1 Junkers
à commande à touches poussoirs
| Page | |
| Dimensions et raccordements | 2 |
| Données techniques | 3 |
| Composition | 4 |
| Installation | 6 |
| Mise en service et commande | 7 |
| Réglage | 9 |
| Surveillance et entretien | 10 |
| Informations pour l'usager | 11-12 |
Un fonctionnement impeccable ne peut être garanti que quand les instructions d'installation et le mode d'emploi sont strictement observés. Sous réserve de modifications.
Nous vous prions de bien vouloir remettre ces notices au client. Ce dernier est conseillé de les conserver soigneusement.
Les appareils au gaz naturel sont agréés A.G.B.


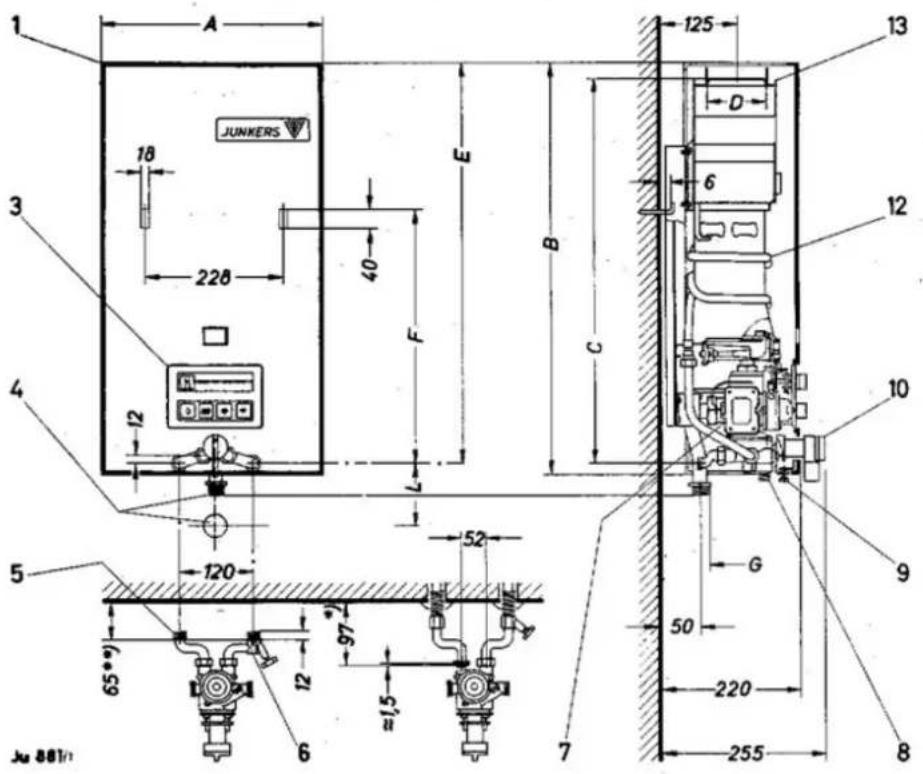

Figuur 1
| 1 Mantel | 8 Watervalve | 1 Manteau | 8 Valve eau |
| 3 Druktoetsenpaneel | 9 Bevestigingsvijs | 3 Armature à touches poussoirs | 9 Vis de fixation |
| 4 Gasaansluiting R 1⁄2" | 10 Waterdebietkiezer | 4 Raccordement gaz R 1⁄2" | 10 Sélecteur de débit eau |
| 5 Warmwater-aansluiting 1⁄2" | 12 Verwarmingslichaam | 5 Raccordement eau chaude 1⁄2" | 12 Corps de chauffe |
| 6 Koudwateraansluiting 1⁄2" | 13 Trekonderbreker | 6 Raccordement eau froide 1⁄2" | 13 Anti-refouleur |
| 7 Gasvalve | 7 Valve zaz |
| Toestellen/Appareils | A | B | C | D | E | F | G | L |
| Type 250...T1 | 360 | 680 | 636 | 110 | 665 | 474 | 12" | 92 |
| Type 325...T1 | 400 | 755 | 708 | 130 | 470 | 512 | 12" | 92 |
*) Dimension du raccordement eau pour installation encastrée.
**) Dimension du raccordement eau pour installation apparente, avec accessoires.
***) 50 mm pour le raccordement gaz R ½". 67 mm pour le raccordement gaz 1".
2 DONNEES TECHNIQUES
| Type250..T1 | Type325..T1 | ||
| Puissance utilenominale | 17,4250 | 22,7325 | kWkcal/min |
| Débit calorifiquenominal P.C.I. | 20,0287 | 26,3377 | kWkcal/min |
| Pression de distribution | |||
| -Gaz naturel G 25 | 25 | 25 | mbar |
| -Gaz naturel G 20 | 20 | 20 | mbar |
| -Gaz liquide | 37 | 37 | mbar |
| Débit gaz (pouvoircalorifique superieur à15°C - 1013 mbar -sec) | |||
| -Gaz natrel G 20 | 2,1 | 2,7 | m^3/h |
| -Gaz liquide | 2,4 | 3,1 | kg/h |
| Pression maximale d'eau | 12 | 12 | bar |
| Sélecteur de débiteau à gauche | |||
| -Débit d'eau maximum | 10 | 13 | l/min |
| -Élévation de temp. | 25 | 25 | °C |
| -Pression d'eau min. | |||
| pour appareilshaute pression | 0,99 | 1,010 | barmCE |
| basse pression | 0,555,5 | 0,656,5 | barmCE |
| Sélecteur de débiteau à droite | |||
| -Débit d'eau minimum | 4,5 | 5,9 | l/min |
| -Élévation de temp. | 55 | 55 | °C |
| -Pression d'eau min. pourappareils haute pression | 0,33 | 0,44 | barmCE |
| basse pression | 0,11 | 0,121,2 | barmCE |
| Injecteurs de brûleurnombre / | |||
| -gaz naturel | 12/1,25 | 14/1,25 | |
| -gaz liquide | 12/0,69 | 14/0,74 | |
Type d'evacuation des gaz brûles: B
Sortes de gaz et références des appareils
.. 21–23 ... pour gaz naturel, Cat. I _2
.. 31 ... pour gaz liquéfiés.
La puissance, la glissière de sélection (57) à gauche contre la butée, est reduite à 50%.
Les pressions d'eau reprises ci-dessus, qui doivent être obtenues immédiatement avant l'appareil s'entendent avec écoulement libre à l'armature eau du chauffe-bain et le levier du robinet de puisage à droite contre la butée.
Les appareils doivent être installés soigneusement suivant les prescriptions qui suivent.
Types d'appareils
...1... pour pression d'eau normale et raccordement à distance.
...2... pour pression d'eau normale, pour puisage d'eau à l'appareil et à distance.
Les appareils sont agréés cat. 12 sur base des cahiers de charge de l'A.G.B.

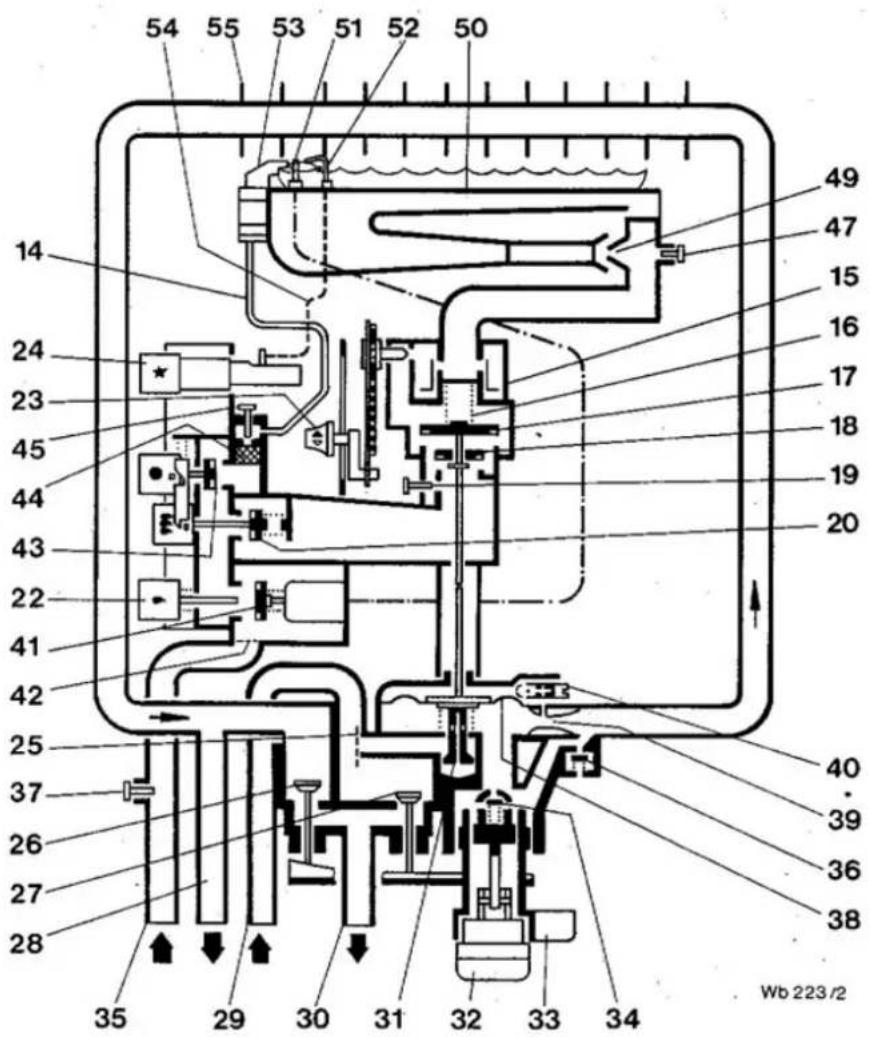

3 SCHEMA VAN EEN TOESTEL OP AARDGAS
Coupe schématique. Prise d'eau l'appareil et à distance.


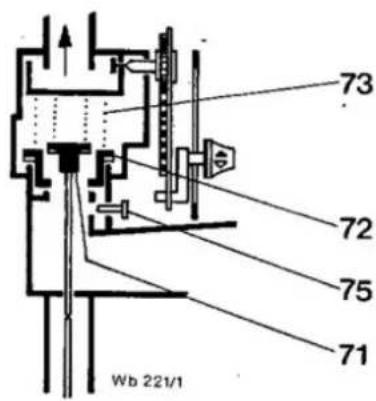

Schéma de la partie gaz pour un appareil au gaz liquide
Figure 3
Figure 2
14 Tube de veilleuse complet
15 Régulateur de débit gaz
16 Ressort de soupape
17 Grande soupape gaz
18 Petite soupape gaz
19 Vis de préallumage
20 Soupape gaz principale
22 Touche de veilleuse
23 Glissière de réglage
24 Allumeur Piezo
25 Filtre eau
26 Soupape eau (chaud)
27 Soupape eau (froid)
28 Raccordement eau chaude
29 Raccordement eau froide
30 Ecoulement eau chaude
31 Régulateur de débit eau
32 Sélecteur débit eau
33 Manette de puisage
34 Décharge
35 Arrivée gaz
36 Vis de vidange et de surpression
37 Teton manométrique pour pression de raccordement
38 Membrane
39 Venturi
40 Vis d'allumage lent
41 Soupape magnétique
42 Filtre gaz
43 Soupape gaz de veilleuse
44 Filtre de gaz de veilleuse
47 Têton manométrique
49 Injecteur
50 Brûleur
51 Thermoélément
52 Bougie d'allumage
53 Brûleur de veilleuse
54 Conduite d'allumage haute tension
55 Echangeur de chaleur
71 Soupape gaz
72 Siège de soupape
73 Ressort pour siège
75 Vis de fermeture
4 INSTALLATIE
Algemeenheden
Cet appareil doit être installé par un installateur compétent. Il doit se conformer aux prescriptions locales et nationales existantes.
Veiller à ce que le passage existant entre le manteau de l'appareil et le tuyau d'évacuation reste libre.
Si l'appareil est installé sur un réseau d'eau très calcaire et si son usage est intensif, il est conseillé de prévoir un système de traitement des eaux.
Afin d'éviter la formation de corrosion, veiller à ce que l'air de combustion soit exempt de produits agressifs. De matières activant la corrosion sont e.a. des hydrogènes d'halogène (p. ex. du chlore et du fluor) qui sont traités dans des dissolvants, des peintures, des colles, des gaz de propulsion et dans divers produits de nettoyage. En cas de nécessité, des contre-indications adéquates sont à suivre.
Figure 4
Emplacement et dimensions des orifices d'aération libres en cas d'installation du chauffe-bain dans un réduit
En cas d'installation dans un réduit fermé, pratiquer 2 orifices d'aération de 150 cm² de surface libre, donnant sur le local où l'appareil est installé (Figure 4). Prévoir une ouverture au-dessus, et l'autre en-dessous du manteau de l'appareil.
Si les orifices d'aération ne sont pas entièrement libres, il y a lieu d'en augmenter proportionnellement la hauteur et la largeur.
La distance entre le manteau et le revêtement ne peut avoir en aucun cas moins de 10 cm et du manteau au plafond 30 cm.
Enlever le manteau
Avant d'entamer les travaux d'installation, enlever le bouton (10) ainsi que la manette (48); desserrer la vis de fixation (9), tirer le manteau vers l'avant et soulever.
Conduites gaz et eau
Les installations au gaz liquide doivent strictement répondre aux prescriptions du „GUIDE DE L'INSTALLATEUR BUTANE-PROPANE" de l'„ASSOCIATION BELGO-LUXEMBOURGEOISE DES GAZ DE PETROLE LIQUEFIES A.S.B.L“.
Les tuyaux doivent être installés suivant les règles de l'art et les sections calculées en fonction des critères de l'installation.
Gasleiding
Prévoir le robinet d'arrêt approprié et veiller à ce que la conduite gaz soit propre à l'intérieur. Purger les conduites.
Conduites eau
Diamètre des tuyaux R ½" – en cas de basse pression R ¾". Se conformer aux prescriptions locales; rincer les conduites.
Le raccordement eau froide est indiqué sur la valve au moyen d'une flèche «entrée», celui de l'eau chaude d'une flèche «sortie».
Dans les conduites d'eau chaude, il faut éviter les rétrécissements et réglages qui pourraient réduire le débit en dessous du minimum.
Crochets
Prévoir deux crochets comme indiqué en Figure 1.
Raccordement de l'appareil
Raccorder l'appareil au moyen des accessoires d'installation.
Evacuation des gaz brûlés
Pour l'évacuation des gaz brûlés, les ouvertures d'aération et de ventilation, appliquer soigneusement les prescriptions NBN D 51-003 (concernant les installations alimentées en gaz combustible plus léger que l'air, distribué par canalisations) ainsi que les prescriptions locales éventuelles à ce sujet.
Les tuyaux s'embolteront de telle façon que la partie verticale soit aussi longue que possible et la partie horizontale, vers la cheminée, courte et en légère pente.
Si la cheminée traverse des parties inflammables, il faut l'isoler convenablement.
Les gaz brûlés ne peuvent s' échapper ni à l'anti-refouleur, ni aux tuyaux d'évacuation. Si c'est le cas, la cheminée doit être controlée et modifiée selon les prescriptions de la norme NBN - B 61 - 001.
Etanchéité
Vérifier l'étanchéité de l'appareil et des raccordements gaz et eau.
5 INBEDRIJSTELLING EN BEDIENING
La bougie correctement dirigée vers le brûleur de veilleuse permet un allumage parfait.
Lorsqu'il ne se produit pas d'étincelle, contrôler et rectifier la position de la bougie d'après les mesures indiquées.
Généralités
Remettre les croisillons. Ouvrir complètement les robinets d'arrêt gaz et eau à l'entrée de l'appareil.
Avant la première mise en marche et après chaque vidange, tourner le sélecteur de débit eau (10) vers la gauche jusqu'à la butée et ouvrir pendant une courte durée tous les points de puisage afin d'aérer les conduites eau et l'appareil.
Commande
Gaz
Enfoncer la touche d'allumage 0 et tenir enfoncée. Enfoncer la touche de Piezo ▲ éventuellement à plusieurs reprises jusqu'à ce que la veilleuse est allumée. Lâcher la touche d'allumage après environ 10 secondes. Si la flamme de veilleuse s'éteint, reprendre l'opération et avant d'enfoncer la touche Piezo ▲ attendre un peu plus longtemps pour que l'air contenu puisse s'échapper.
Quand la veilleuse est allumée, enfoncer la touche - «Gaz» et régler la température de l'eau avec le glissoir (57).
Knop gans indrukken an ingedrukt houden Enfoncer la touche à fond et la tenir enfoncée
Après quelques secondes, enfoncer la touche d'allumage
Na 10 sekonden de knop loslaten Lâcher la touche après 10 secondes
Indien de weakviam niet brandt, de bewerking herbeginenen Si la veilleuse ne s'allume pas, reprendre l'opération complète d'allumage
Bedrijfskdaar
Position de marche
Knop Indrukken
Enloncer is touche
Prise d'eau à l'apparell
Near links: koud water Vers la gauche: eau froide
Naar rechts: heet water Vera la droite: eau chaude
Temperaturregeling
Réglage de la température
Kleine viam Petite Ilamme
Grote vlam Grande liamme
Drasien in tagengestelde zin van uurwerkwijzer: veei water ≈ lauw Tourner dans le sens contraire des aiguilles: beaucoup d'eau ≈ tiede
Draalen In de richting van uurwerkwijzer: weinig water = heet Tourmer dans le sens des aiguilles d'une montra: peu d'eau = chaud
Mettre hors de marche
(a) l'on ne puise pas d'eau chaude pendant assez longtemps)
6 Regelen
GAS
La pression nominale indiquée sur la plaque matricule doit être contrôlée au têton manométrique.
Les appareils au gaz naturel
sont réglés à l'usine pour le gaz naturel catégorie I₂ (21-23) et scellés.
Par conséquent, en aucun cas le débit gaz naturel L, type Slochteren et gaz naturel H, ne peut être réglé par l'installateur.
Les appareils au gaz liquide
sont réglés sur leur puissance nominale et plombée; le rendement réduit de 50 % est également réglé en usine.
Réglage de la veilleuse
La veilleuse n'est pas réglable. Le gicleur de veilleuse est adapté à la nature du gaz et à la pression correspondante.
EAU
Le réglage eau est supprimé; les appareils sont équipés d'un régulateur de débit eau.
Allumage lent
La soupape d'allumage (54) est vissée à fond et non réglable.
7 NAZICHT EN ONDERHOUD
Après environ 1 an, en usage normal, une révision de l'appareil s'impose; il doit être nettoyé (détartré) et éventuellement réglé.
L'installateur doit effectuer les travaux suivants et, en cas de panne ou de fonctionnement anormal, prévenir l'Agence Générale Junkers.
Vérifier la flamme de veilleuse
Si l'appareil est bien réglé (voir 3.1) la soupape magnétique (37) doit rester ouverte après environ 10 secondes. Si la flamme de veilleuse s'éteint, après avoir lâché la touche 0 il est possible qu'il existe un mauvais contact aux raccords de la conduite thermoelectrique.
Serrer les nipples à la magnéto et au brûleur; éventuellement remplacer le thermo-élément ou le dispositif magnetique.
La flamme de veilleuse doit complètement entourer le thermo-élément à environ 5 mm en-dessous de son extrémité.
Si la flamme de veilleuse est trop petite, nettoyer le brûleur de veilleuse (67). Le cas échéant, remplacer le gicleur de veilleuse.
Flammes du brûleur
Le brûleur doit s'enflammer après environ 2 à 3 secondes en tournant le levier de puisage à l'appareil contre la butée à droite, ou en ouvrant un robinet de puisage à distance; le glissoir se trouvant entièrement à droite (57).
En refermant le robinet à distance ou en retournant le levier à l'appareil en sa position verticale, vers le bas, le brûleur doit s'éteindre en 1 seconde environ.
Eventuellement nettoyer le filtre eau (44) et la soupape d'al-lumage lent (54).
Après l'extinction de la flamme de veilleuse la soupape magnétique (37) doit se fermer en 45 secondes.
ATTENTION!
EN CAS D'EXTINCTION ACCIDENTELLE DU BRULEUR, IL EST INDISPENSABLE D'ATTENDRE 5 MINUTES AVANT DE REPRENDRE LES MANOEUVRES D'ALLUMAGE.
Essayer la soupape gaz à commande hydraulique
Si le brûleur ne s'éteint pas entièrement après le puisage d'eau chaude, nettoyer la soupape gaz et la tige; graisser le O-ring avec la graisse HFt 1 v 5.
Vérifier l'étanchéité de l'armature à touches poussoirs
Mettre la glissière à droite, tourner la manette de puisage vers la droite ou ouvrir un point de puisage à distance.
En enfonçant la touche ○, le brûleur principal et le brûleur de veilleuse doivent s'éteindre.
Nettoyer les soupapes non étanches, éventuellement remplacer les disques de soupape.
Élévation de température insuffisante
Si l'élévation de température est insuffisante, contrôler le débit de gaz et, pour les appareils aux gaz liquides, contrôler la pression nominale indiquée sur la plaque matricule au têton manométrique (32).
Nettoyer le filtre de gaz (34) et le brûleur (30); éventuellement vérifier la soupape de décharge (49) après avoir démonté la vis sélectrice.
Verbranding nazien
Vérifier la combustion
Vérifier si la combustion est correcte et contrôler l'installation d'évacuation des gaz brûlés.
Bloc à lamelles
Nettoyer le bloc à lamelles; éventuellement détartrer le corps de chauffe (8) avec les produits généralement livrés dans le commerce et essayer l'étanchéité à maximum 20 bar.
Pour le démontage du corps de chauffe, enlever le brûleur de veilleuse (67).
Soupape eau du puisage à l'appareil
Après avoir démonté la vis sélectrice (47), démonter les soupapes eau (45) et nettoyer; le cas échéant, remplacer les soupapes non étanches.
Démontage et montage du sélecteur de débit eau
Fermer le robinet d'arrêt eau, vidanger l'appareil et démonter la vis sélectrice (47).
En remontant, veiller à ce que la vis sélectrice se trouve à gauche, à la butée, et que l'appareil soit désaéré avant la remise en marche.
Utiliser les graisses spéciales
Partie eau: L 641
Partie gaz y compris brûleur: HFt 1 v5
Pieces de rechange
Si on commande des pièces détachées, se référer à la présente notice en mentionnant le nom et le numéro de la pièce.
8 INSTRUCTIONS POUR L'USAGER
Après le réglage, mettre l'usager au courant de la manipulation de l'appareil, la protection en cas de gel et la nécessité d'un entretien régulier par un professionnel.
Aussi attirer son attention sur le fait qu'en aucun cas l'installation d'aération, d'apport d'air frais ou d'évacuation des gaz brûlés ne peut être mise hors de service.
Danger de gel
En cas de gel risquant de geler le chauffe-bain et les conduites d'eau il faut vidanger et le chauffe-bain et les conduites d'eau.
A cette fin il faut:
1. mettre le chauffe-bain hors service
2. fermer le robinet d'arrêt principal eau
3. enlever la vis de vidange/sécurité de surpression
4. ouvrir les robinets d'eau chaude.
Lors de la remise en service du chauffe-bain: ouvrir le robinet d'eau principal – si aucune eau sort des robinets de soutirage le chauffe-bain et/ou les canalisations sont gelés.
Faire dégeler par votre installateur. Maintenir le chauffe-bain en position hors service jusqu'au dégel.
| DIENST NA VERKOOP(met techniekers uit Uw regio) | SERVICE APRES-VENTE(avec techniciens de votre région) |
SERVICO sa tient un service après-vente à la disposition e l'installateur et de l'usager. d
En cas de difficulté, adressez-vous à SERVICO sa (service après-vente officiel du fabricant).
 | nv SERVICO saKontichsesteenweg 602630 Aartselaar | |
| ALGEMEEN NUMMERNUMERO GENERAL | 03 887 20 60 | |
| FAX ALGEMEEN NUMMERNUMERO GENERAL | 03 877 01 29 | |
 | DIENST NA VERKOOPonderhoud & herstellingenSERVICE APRES-VENTeentretien & réparations | 03 880 71 00 |
| TECHNISCH ADVIESCONSEIL TECHNIQUE | 03 880 71 02 | |
| FAX DIENST NA VERKOOPSERVICE APRES-VENTE | 03 888 91 56 | |
| COMMERCIELE DIENSTverkoop, documentatie & scholingenSERVICE COMMERCIALvente, documentations & écolages | 03 880 71 03 | |
| FAX COMMERCIELE DIENSTSERVICE COMMERCIAL | 03 877 01 29 | |
| LOGISTIEKbestellingen & wisselstukkenLOGISTIQUEcommandes & pièces de rechange | 03 880 71 01 | |
| FAX LOGISTIEKLOGISTIQUE | 03 887 01 03 | |
| WEB www.junkers-servico.be | ||
BELANGRIJKE OPMERKING REMARQUE IMPORTANTE
Même un JUNKERS a besoin d'une surveillance et d'un entretien régulier.
Un entretien préventif évite une usure prématurée et/ou une consommation anormale.
Ce travail peut être effectué uniquement par un installateur, un homme de métier agréé ou par le service technique de JUNKERS.
TIP:
Un entretien tous les 2 ans est un minimum.
Toute reproduction interdite sans accord préalable de l'éditeur. Sous réserve de modifications.
JUNKERS
nv SERVICO sa
Kontichsesteenweg 60
2630 AARTSELAAR
03 887 20 60
Fax 03 877 01 29
