Type de produit	Compas de navigation
Marque	Suunto
Modèle	A10
Utilisation	Navigation terrestre avec carte et boussole
Fonctions principales	Orientation de la carte, navigation, mesure de distances, correction de déclinaison, clinomètre (sur certains modèles)
Anatomie	Aiguille aimantée, flèche de direction, plaquette avec bords droits, lunette directionnelle, capsule rotative, index de relèvement, lignes d'orientation, flèche d'orientation, clinomètre
Échelles de mesure	Graduations en cm et pouces sur la plaquette, échelles directionnelles sur la lunette
Correction de déclinaison	Échelle fixe ou correction réglable selon le modèle
Matériau	Plastique et métal (aiguille)
Dimensions	Environ 100 x 60 x 15 mm (estimation)
Poids	Environ 50 g (estimation)
Température d'utilisation	-30 à +60 °C / -22 à +140 °F
Température de stockage	-30 à +60 °C / -22 à +140 °F
Entretien et nettoyage	Nettoyer avec de l'eau propre et du savon doux. Ne pas utiliser de solvant ni d'insecticide. Éviter les chocs et les chutes.
Sécurité	Ne pas exposer aux produits chimiques. Ne pas heurter ni faire tomber.
Garantie	Garantie limitée internationale à vie pour le modèle A10 (selon le texte)
Pays d'origine	Finlande
Contenu de l'emballage	Boussole A10, notice d'utilisation

FOIRE AUX QUESTIONS - A10 SUUNTO

Comment orienter la carte avec la boussole Suunto A10 ?

Pour orienter la carte, tenez la boussole à plat et regardez l'extrémité rouge de l'aiguille qui indique le nord. Tournez ensuite la carte de façon à placer son bord supérieur vers le nord.

Comment naviguer avec la carte et la boussole ?

Placez la boussole sur la carte entre le point de départ (A) et l'objectif (B). Tournez la capsule jusqu'à ce que les lignes d'orientation soient parallèles aux méridiens, avec le N pointant vers le nord de la carte. Compensez la déclinaison si nécessaire. Choisissez un repère visible devant vous et suivez votre progression.

Comment mesurer des distances sur une carte avec la Suunto A10 ?

Utilisez les échelles graduées sur la plaquette de la boussole correspondant à l'échelle de la carte. Si l'échelle n'est pas présente, utilisez une graduation générale (cm ou pouces) pour calculer les distances.

Qu'est-ce que la déclinaison magnétique et comment la corriger ?

La déclinaison est l'angle entre le nord vrai de la carte et le nord magnétique indiqué par la boussole. Vérifiez la déclinaison locale (source fiable) et compensez-la. Sur la Suunto A10, si elle a une échelle fixe, tournez la boussole pour que l'aiguille pointe sur le degré de déclinaison, puis ajustez la capsule. Si elle a une correction réglable, utilisez la clé fournie pour régler l'indicateur.

Comment nettoyer la boussole Suunto A10 ?

Utilisez uniquement de l'eau propre et du savon doux. N'utilisez aucun solvant ni insecticide. Nettoyez régulièrement pour éviter l'accumulation de saletés.

Quelle est la plage de température d'utilisation et de stockage ?

La boussole Suunto A10 peut être utilisée et stockée entre -30 et +60 °C (soit -22 à +140 °F).

La boussole Suunto A10 a-t-elle un clinomètre ?

Certains modèles de la série A10 sont équipés d'un clinomètre pour mesurer un angle vertical. Vérifiez votre modèle spécifique.

Comment fonctionne la garantie de la Suunto A10 ?

La Suunto A10 bénéficie d'une garantie internationale limitée à vie pour les vices de matériau ou de fabrication. Elle couvre la réparation, le remplacement ou le remboursement au choix de Suunto. L'inscription sur MySuunto.com et une preuve d'achat sont nécessaires.

Que faire si l'aiguille de la boussole ne pointe pas vers le nord ?

Vérifiez qu'il n'y a pas d'objets métalliques à proximité qui perturbent le champ magnétique. Assurez-vous que la boussole est tenue à plat. Si le problème persiste, contactez le support Suunto.

Où trouver la notice d'utilisation de la Suunto A10 ?

La notice est disponible gratuitement en ligne sur des sites comme notice-facile.com. Vous pouvez la télécharger au format PDF ou demander une version traduite.

MODE D'EMPLOI A10 SUUNTO

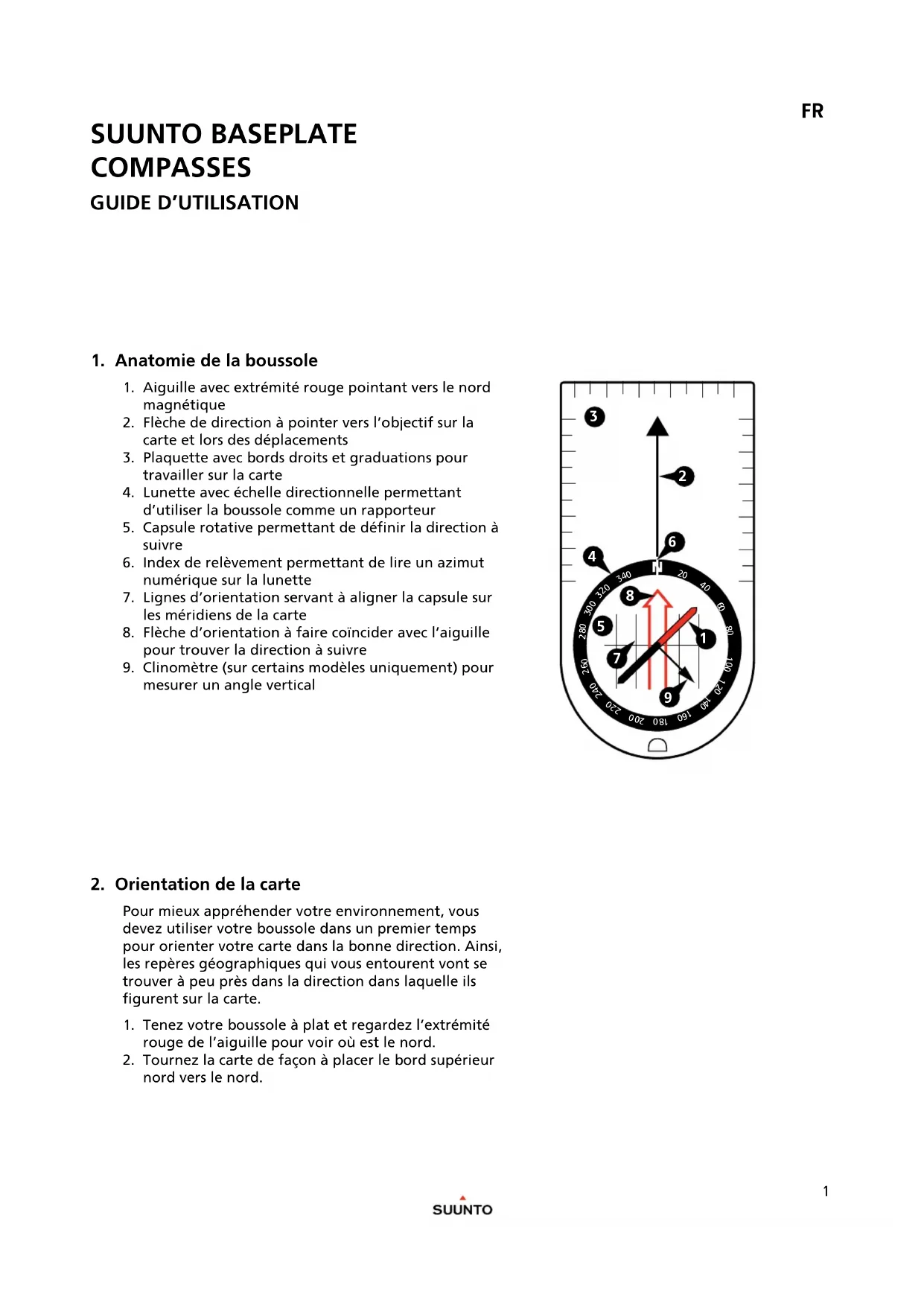

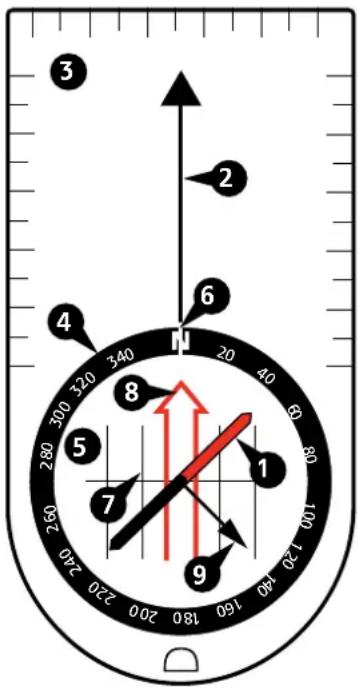

1. Anatomie de la boussole

1. Aiguille avec extrémité rouge pointant vers le nord magnétique
2. Flèche de direction à pointer vers l'objectif sur la carte et lors des déplacements
3. Plaquette avec bords droits et graduations pour travailler sur la carte
4. Lunette avec échelle directionnelle permettant d'utiliser la boussole comme un rapporteur
5. Capsule rotative permettant de définir la direction à suivre
6. Index de relèvement permettant de lire un azimut numérique sur la lunette
7. Lignes d'orientation servant à aligner la capsule sur les méridiens de la carte
8. Flèche d'orientation à faire coïncider avec l'aiguille pour trouver la direction à suivre
9. Clinomètre (sur certains modèles uniquement) pour mesurer un angle vertical

2. Orientation de la carte

Pour mieux appréhender votre environnement, vous devez utiliser votre boussole dans un premier temps pour orienter votre carte dans la bonne direction. Ainsi, les repères géographiques qui vous entourent vont se trouver à peu près dans la direction dans laquelle ils figurent sur la carte.

1. Tenez votre boussole à plat et regardez l'extrémité rouge de l'aiguille pour voir où est le nord.
2. Tournez la carte de façon à placer le bord supérieur nord vers le nord.

3. Navigation avec une carte et une boussole

Pour naviguer avec une carte et une boussole, il faut commencer par déterminer la direction à suivre sur la carte, puis traduire cette direction dans le monde réel. .

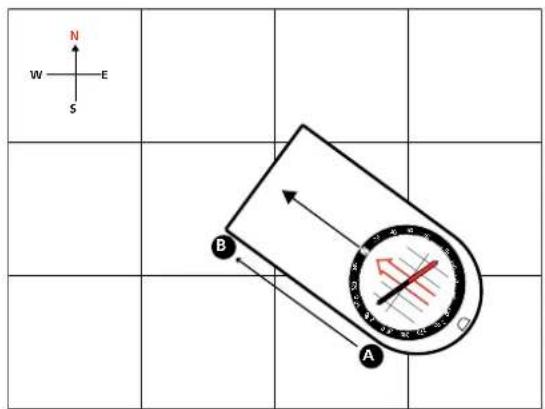

1. Placez la boussole sur la carte entre votre point de départ (A) et votre objectif (B).

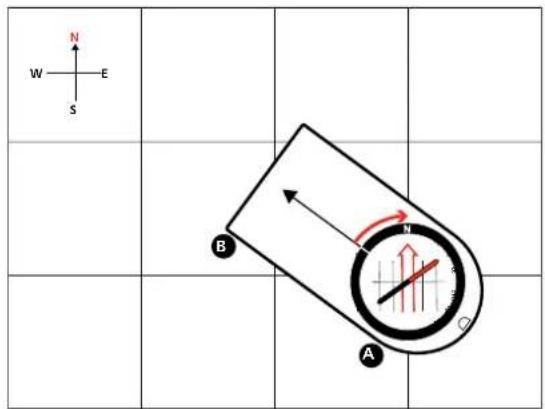

1. Tournez la capsule jusqu'à ce que les lignes d'orientation soient parallèles aux méridiens tracés sur la carte, le N étant pointé le coté nord de la carte.

1. REMARQUE : Vous devez compenser la déclinaison. Voir le chapitre 5.


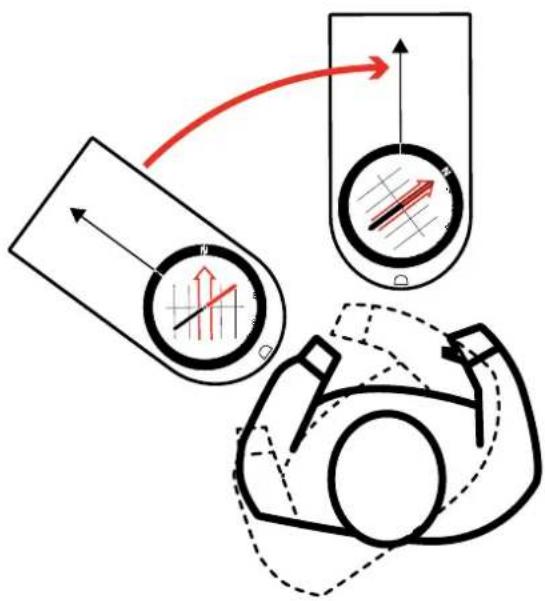

1. Choisissez un point de repère visible devant vous pour vous aider à maintenir votre cap lorsque vous vous déplacez.
2. Suivez votre progression en comparant les repères aux indications de la carte.

4. Mesure de distances sur une carte

La plaquette de votre boussole Suunto comporte plusieurs échelles pour vous aider à mesurer les distances sur une carte. Utilisez toujours l'échelle correspondant à celle indiquée sur votre carte. Si l'échelle de la carte est absente de votre boussole, utilisez une graduation générale (cm ou pouces) pour calculer les distances.

5. Correction de la déclinaison

Les méridiens tracés sur une carte indiquent la direction du nord vrai tandis que l'aiguille de votre boussole indique la direction du nord magnétique. L'angle entre ces deux directions est appelé la déclinaison magnétique.

Avant de naviguer, vous devez vérifier la déclinaison magnétique de l'endroit où vous vous trouvez en consultant une source fiable, telle qu'une carte récente ou le site Web de la NOAA. Si la déclinaison magnétique dépasse quelques degrés, il faut impérativement la compenser pendant la navigation.

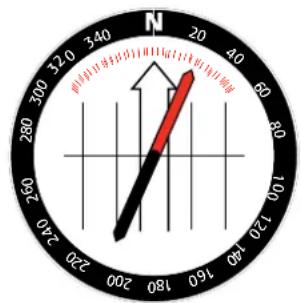

Si votre boussole Suunto est pourvue d'une échelle fixe de déclinaison, procédez comme suit chaque fois que vous naviguez vers un nouvel objectif.

1. Suivez la procédure « Navigation avec une carte et une boussole » jusqu'à la fin de l'étape 3.

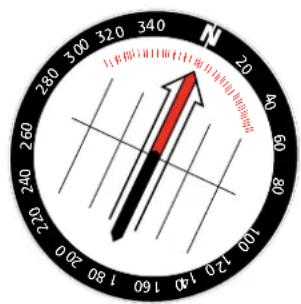

2. Tournez à gauche ou à droite jusqu'à ce que l'aiguille pointe sur le degré de déclinaison de l'échelle fixe correspondant à l'endroit où vous vous trouvez.

3. Sans bouger la boussole, tournez la capsule pour aligner la flèche d'orientation sur la nouvelle position de l'aiguille.

4. Passez à l'étape 4 de la procédure « Navigation avec une carte et une boussole ».

Si votre boussole Suunto possède une correction de déclinaison réglable, procédez comme suit au début de votre navigation.

1. Retournez la boussole.
2. Insérez la clé en métal dans la vis de réglage.
3. Tournez la clé jusqu'à ce que l'indicateur de déclinaison soit sur le nombre de degrés est ou ouest voulu par rapport à 0°.

6. Entretien

Utilisez uniquement de l'eau propre et du savon doux pour le nettoyage. Nettoyez régulièrement votre boussole.

Température d'utilisation et de stockage: -30 à +60 °C / -22 à +140 °F

ATTENTION: N'UTILISEZ AUCUN SOLVANT SUR L'APPAREIL.

ATTENTION: N'UTILISEZ PAS DE PRODUIT INSECTICIDE SUR L'APPAREIL.

ATTENTION: NE HEURTEZ PAS L'APPAREIL. NE LE FAITES PAS TOMBER.

7. GARANTIE LIMITÉE INTERNATIONALE SUUNTO

La société Suunto s'engage à sa seule et entière discrétion à remédier sans frais, pendant la période de garantie, aux vices de matériau ou de fabrication du produit, par ses propres moyens ou par l'intermédiaire d'un centre de service agréé Suunto, soit a) en le réparant, soit b) en le remplaçant par un produit similaire, soit encore c) en le remboursant, sous réserve des conditions générales de la présente garantie limitée internationale. La présente garantie limitée internationale ne couvre pas a) l'usure normale,

b) les manipulations brutales, c) les modifications, d) l'exposition à des produits chimiques ou e) une mauvaise utilisation. Sauf dispositions contraires stipulées dans la législation en vigueur, a) la présente garantie limitée internationale est valable et exécutoire quel que soit le pays d'achat et b) pour bénéficier des prestations de la garantie limitée internationale, l'inscription sur le site MySuunto.com et une preuve d'achat sont exigées. La présente garantie limitée internationale n'a pas d'incidence sur les droits qui vous sont conférés par la législation en vigueur en matière de vente de biens de consommation.

Période de garantie

Garantie internationale limitée à vie :

Applicable aux boussoles Suunto A, M, MC, MB et Clipper.

La période de garantie internationale est limitée à la durée raisonnable à l'issue de laquelle le produit n'est plus raisonnablement utilisable en raison de son usure normale.

Garantie limitée internationale de 2 ans :

Applicable aux boussoles Suunto AIM, Arrow, Orca-Pioneer et KB. La période de garantie limitée internationale est de deux (2) ans à compter de la date de l'achat initial au détail.

Limitation de responsabilité

DANS LES LIMITES AUTORISÉES PAR LES LOIS EN VIGUEUR, LA PRÉSENTE GARANTIE LIMITÉE INTERNATIONALE CONSTITUE VOTRE SEUL ET EXCLUSIF RECOURS ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE. SUUNTO NE SAURAIT ÊTRE TENUE RESPONSABLE DES DOMMAGES SPÉCIAUX, INDIRECTS, EXEMPLAIRES OU ACCESSOIRES. SUUNTO NE SAURAIT ÊTRE TENUE RESPONSABLE DES RETARDS LIÉS À L'EXÉCUTION DES PRESTATIONS DE GARANTIE.

© Suunto Oy 2/2014, 3/2014, 12/2014, 3/2015, 5/2017. Tous droits réservés. Document susceptible d'être modifié sans préavis.

Suunto est une marque déposée de Suunto Oy
