Type de produit	Compas de navigation
Marque	Suunto
Modèle	Arrow 30
Utilisation	Orientation et navigation sur carte
Aiguille	Aimantée avec extrémité rouge pointant vers le nord magnétique
Flèche de direction	Sur la plaquette pour pointer vers l'objectif
Plaquette	Avec bords droits et graduations (échelles cartographiques)
Capsule rotative	Avec lignes d'orientation et flèche d'orientation
Lunette	Échelle directionnelle graduée en degrés
Index de relèvement	Pour lecture de l'azimut
Lignes d'orientation	Parallèles aux méridiens de la carte
Flèche d'orientation	À aligner avec l'aiguille pour suivre la direction
Correction de déclinaison	Réglable (vis de réglage au dos)
Plage de température d'utilisation	-30°C à +60°C
Nettoyage	Eau propre et savon doux uniquement
Garantie	2 ans limitée internationale
Alimentation	Aucune (fonctionnement mécanique)
Matériau principal	Plastique et métal

FOIRE AUX QUESTIONS - Arrow 30 SUUNTO

Comment orienter la carte avec la boussole Arrow 30 ?

Tenez la boussole à plat et repérez l'extrémité rouge de l'aiguille indiquant le nord magnétique. Tournez la carte jusqu'à ce que son bord supérieur (nord) soit aligné avec cette direction.

Comment naviguer vers une destination en utilisant la carte et la boussole ?

Placez la boussole sur la carte entre votre position (A) et votre destination (B). Tournez la capsule pour aligner les lignes d'orientation sur les méridiens de la carte, avec le N vers le nord. Lisez l'azimut sur la lunette. Ensuite, tenez la boussole horizontalement et tournez-vous jusqu'à ce que l'aiguille rouge s'aligne avec la flèche d'orientation. Suivez la direction indiquée par la flèche de direction.

Que faire si la déclinaison magnétique est importante dans ma région ?

Il est impératif de compenser la déclinaison avant de naviguer. Consultez une source fiable (carte récente, NOAA) pour connaître la déclinaison locale. Si votre boussole Arrow 30 possède une correction réglable, utilisez la vis au dos pour ajuster. Sinon, suivez la procédure de correction manuelle décrite dans la notice.

Comment corriger la déclinaison sur la boussole Arrow 30 ?

Retournez la boussole, insérez la clé métallique dans la vis de réglage et tournez jusqu'à ce que l'indicateur de déclinaison corresponde au nombre de degrés Est ou Ouest requis. Cette opération n'est à faire qu'une fois par zone de navigation.

Comment mesurer des distances sur une carte avec cette boussole ?

Utilisez les échelles gravées sur la plaquette (par exemple 1:25 000, 1:50 000) qui correspondent à l'échelle de votre carte. Placez le bord de la plaquette entre deux points et lisez la distance. Si l'échelle n'est pas présente, utilisez la règle graduée en cm ou pouces et calculez.

Comment entretenir la boussole Arrow 30 ?

Nettoyez-la régulièrement avec de l'eau propre et du savon doux. Évitez tout solvant, insecticide ou choc. Stockez-la entre -30°C et +60°C.

Que faire si la boussole tombe ou subit un choc ?

Évitez de la faire tomber. Si cela arrive, vérifiez que l'aiguille tourne librement et que la capsule n'est pas endommagée. En cas de dysfonctionnement, contactez le service client Suunto.

Quelle est la garantie de la boussole Arrow 30 ?

La boussole Arrow 30 bénéficie d'une garantie limitée internationale de 2 ans à compter de la date d'achat. Elle couvre les vices de matériel et de fabrication. Pour l'activer, enregistrez-vous sur MySuunto.com et conservez la preuve d'achat.

La boussole Arrow 30 dispose-t-elle d'un clinomètre ?

Le clinomètre pour mesurer les angles verticaux n'est pas présent sur tous les modèles Arrow 30. Vérifiez les spécifications de votre exemplaire. Si présent, il se trouve sur le côté de la plaquette.

Où puis-je télécharger la notice complète de la boussole Arrow 30 ?

Vous pouvez télécharger gratuitement la notice au format PDF sur la page produit du site notice-facile.com. Il vous suffit de sélectionner votre langue et de cliquer sur 'Télécharger'.

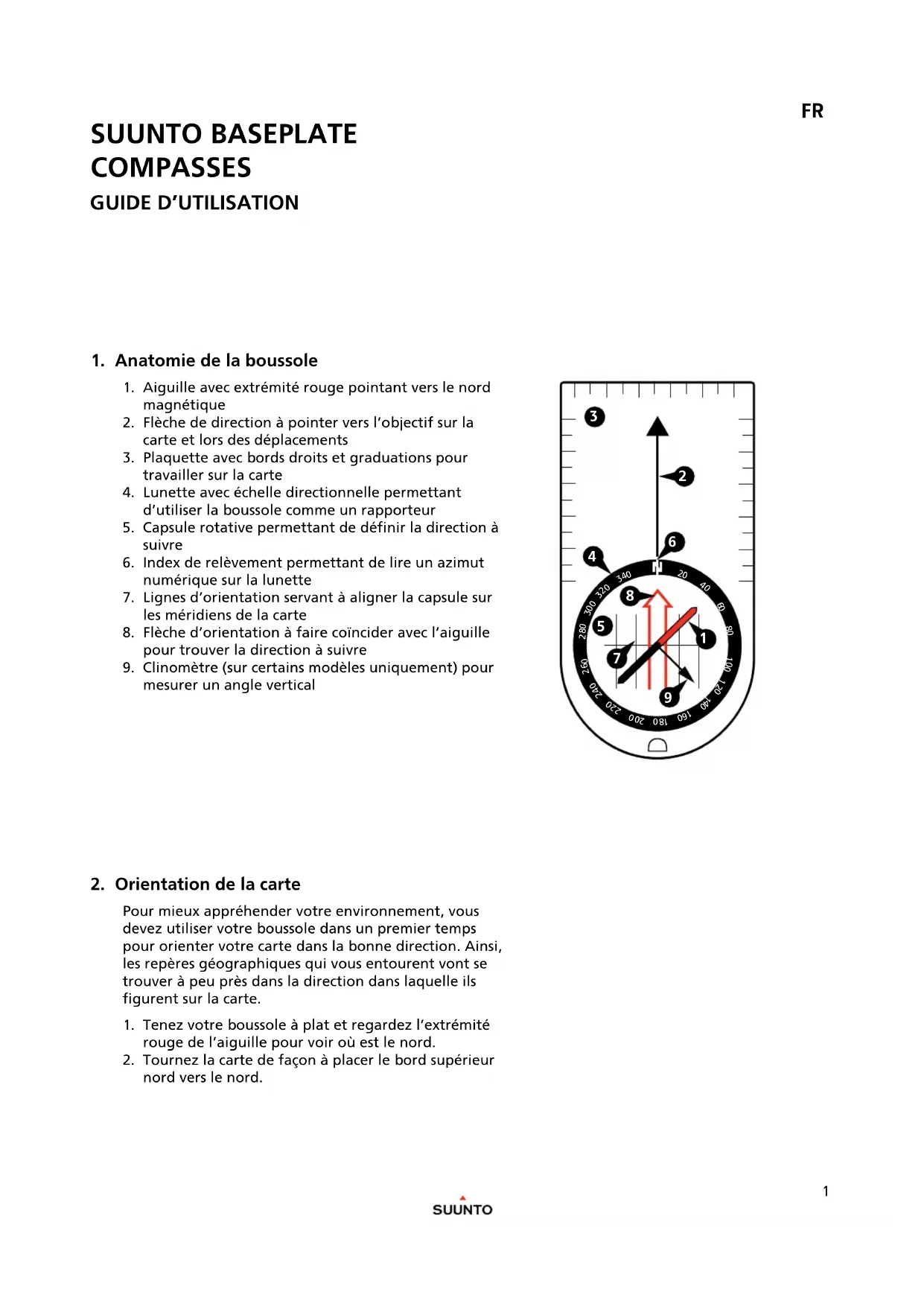

MODE D'EMPLOI Arrow 30 SUUNTO

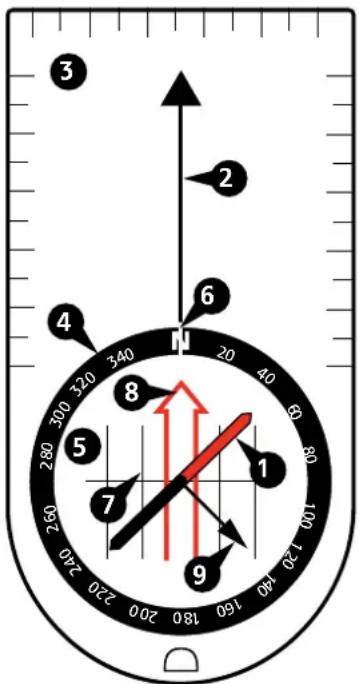

1. Anatomie de la boussole

1. Aiguille avec extrémité rouge pointant vers le nord magnétique
2. Flèche de direction à pointer vers l'objet sur la carte et lors des déplacements
3. Plaquette avec bords droits et graduations pour travailler sur la carte
4. Lunette avec échelle directionnelle permettant d'utiliser la boussole comme un rapporteur
5. Capsule rotative permettant de définir la direction à suivre
6. Index de relèvement permettant de dire un azimuth numérique sur la lunette
7. Lignes d'orientation servant à aligner la capsule sur les méridiens de la carte
8. Flèche d'orientation à faire coïncider avec l'aiguille pour trouver la direction à suivre
9. Clinomètre (sur certains modèles uniquement) pour mesurer un angle vertical

2. Orientation de la carte

Pour比较好ner toute environnement, vous nevez utiliser或者其他 boussole dans un premier temps pour orienter或者其他 carte dans la bonne direction. Ainsi, les repres seignes qui vous entourent sont très difficile et ne peuvent pas accorder.

1. Tenez votre boussole à plat et regardez l'extrémité rouge de l'aiguille pour voir où est le nord.
2. Tournez la carte de façon à placer le bord supérieur nord vers le nord.

3. Navigation avec une carte et une boussole

Pour naviguer avec une carte et une boussole, il faut commencer par déterminer la direction à suivre sur la carte, puis traduire cette direction dans le monde réel.

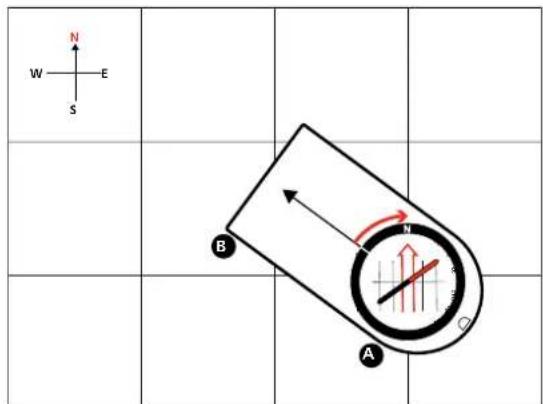

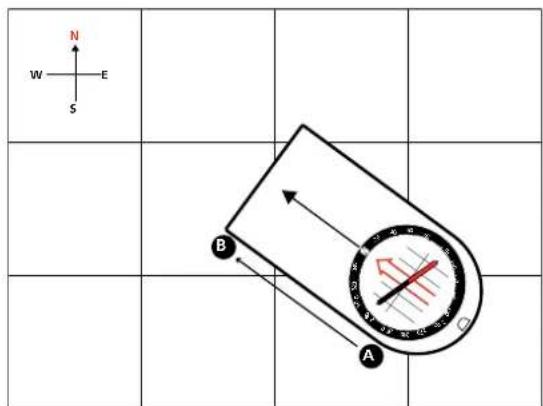

1. Placez la boussole sur la carte entre votre point de départ (A) et votre objectif (B).

1. Tournez la capsule jusqu'à ce que les lignes d'orientation(soient parallles aux méridiens tracés sur la carte, le N étant pointé le coté nord de la carte.

1. REMARQUE : Vous doivent compenser la déclinaison. Voir le chapitre 5.

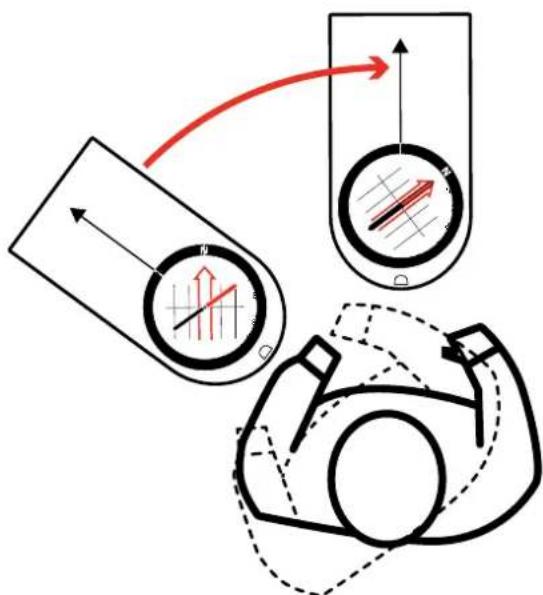

1. Choisissez un point de repère visible devant vous pour vous aider à maintainir votre cap lorsque vous vous déplacez.
2. Suivez votre progression en comparant les repères aux indications de la carte.

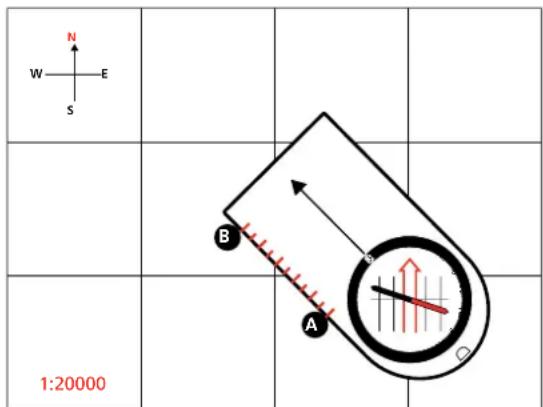

4. Mesure de distances sur une carte

La plaquette de votre boussole Suunto comporte plusieurs échelles pour vous aider à mesurer les distances sur une carte. Utilisez toujours l'échelle correspondant à cette indiquée sur votre carte. Si l'échelle de la carte est absente de votre boussole, utilisez une graduation générale (cm ou pouces) pour calculer les distances.

5. Correction de la déclinaison

Les méridiens tracés sur une carte indiquent la direction du nord vrai tandis que l'aiguille de votre boussole indique la direction du nord magnétique. L'angle entre ces deux directions est appelé la declinaison magnétique.

Avant de naviguer, vous doivent vérifier la déclinaison magnétique de l'endetroit où vous vous trouvez en consultant une source fiable, telle qu'une carte récente ou le site Web de la NOAA. Si la déclinaison magnétique dépasse quelques degrés, il faut impératifement la compenser pendant la navigation.

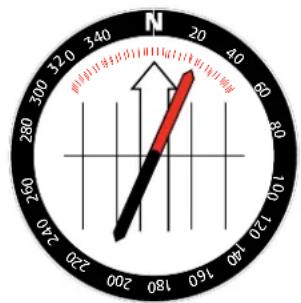

Si vous boussole Suunto est pourvue d'une échelle fixe de declinaison, précédez comme suit chaque fois que vous naviguez vers un nouvel objectif.

1. Suivez la procédure « Navigation avec une carte et une boussole » jusqu'à la fin de l'étape 3.

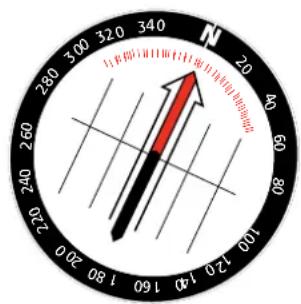

2. Tournez à gauche ou à droite jusqu'à ce que l'aiguille pointe sur le degré de déclinaison de l'échelle fixe correspondant à l'endroit où vous vous trouvez.

1. Sans bouger la boussole, tournez la capsule pour aligner la flèche d'orientation sur la nouvelle position de l'aiguille.
2. Passez à l' étape 4 de la procédure « Navigation avec une carte et une boussole »

Si vous boussole Suunto possède une correction de déclinaison régliable, procédez comme suit au début de votre navigation.

1. Retournez la boussole.
2. Insérez la clé en métal dans la vis de réglage.
3. Tournez la clé jusqu'à ce que l'indicateur de declinaison soit sur le nombre de degrés est ou ouest youlu par rapport à 0^

6. Entretien

Utilisez uniquement de l'eau propre et du savon doux pour le nettoyage. Nettoyez régulièrement votre boussole.

Température d'utilisation et de stockage:

-30 à +60 °C / -22 à +140 °F

ATTENTION: N'UTILISZE AUCUN SOLVANT SUR L'APPEARIL.

ATTENTION: N'UTILISEZ PAS DE PRODUIT INSECTICIDE SUR L'APAREIL.

ATTENTION: NE HEURTEZ PAS L'APPAREL. NE LE FAITES PAS TOMBER.

7. GARANTIE LIMITÉE INTERNATIONALE SUUNTO

La société Suunto s'engage à sa seule et entière discrétion à remédier sans frais, pendant la période de garantie, aux vices de matériel ou de fabrication du produit, par ses propres moyens ou par l'intérimédiaire d'un centre de service agrée Suunto, soit a) en le réparant, soit b) en le remplaçant par un produit similaire, soit encore c) en le remboursant, sous réserve des conditions générales de la presente garantie limitée internationale. La présente garantie limitée internationale ne couvre pas a) l'usure normale,

b) les manipulations brutes, c) les modifications, d) l'exposition à des produits chimiques ou e) une mauvaise utilisation. Sauf dispositions contraires stipulées dans la législation en vigueur, a) la présente garantie limitée internationale est valable et exécutoire quel que soit le pays d'achat et b) pour bénéficiaire des prestations de la garantie limitée internationale, l'inscription sur le site MySuunto.com et une preuve d'achat sont exigées. La présente garantie limitée internationale n'a pas d'incidence sur les droits qui vous sont conférés par la législation en vigueur en matière de vente de biens de consommation.

Période de garantie

Garantie internationale limite à vie :

Applicable aux boussoles Suunto A, M, MC, MB et Clipper.

La période de garantie internationale est limite à la durée raisonnable à l'issue de laquelle le produit n'est plus raisonnablement utilisable en raison de son usure normale.

Garantie limitée internationale de 2 ans :

Applicable aux boussoles Suunto AIM, Arrow, Orca-Pioneer et KB. La période de garantie limite internationale est de deux (2) ans a compter de la date de l'achat initial au détail.

Limitation de responsabilité

DANS LES LIMITES AUTORISÉES PAR LES LOIS EN VIGUEUR, LA PRESENTE GARANTIE LIMITÉE INTERNATIONALE CONSTITUE VÔTURE SEUL ET EXCLUSIF RECOURS ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE. SUUNTO NE SAURAIT ÉTRE TENUE RESPONSABLE DES DOMMAGES SPEÇAUX, INDIRECTS, EXEMPLAIES OU ACCESSOIRES. SUUNTO NE SAURAIT ÉTRE TENUE RESPONSABLE DES RETARDS LIÉS À L'EXECUTION DES PRESTATIONS DE GARANTIE.

© Suunto Oy 2/2014, 3/2014, 12/2014, 3/2015, 5/2017. Tous droits réservés. Document susceptible d'être modifié sans préavis.

Suunto est une marque déposée de Suunto Oy
