MODE D'EMPLOI Arrow 6 SUUNTO

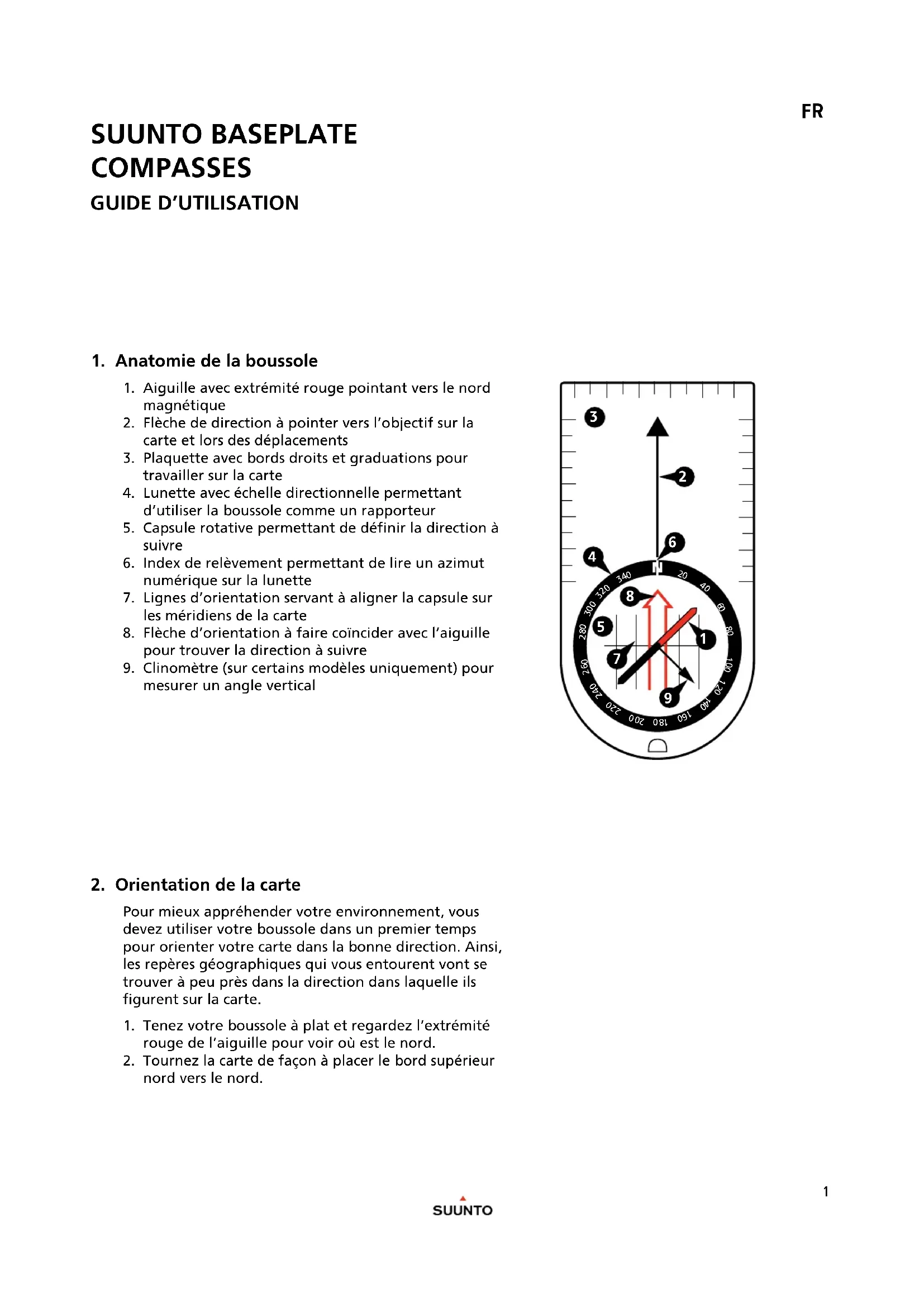

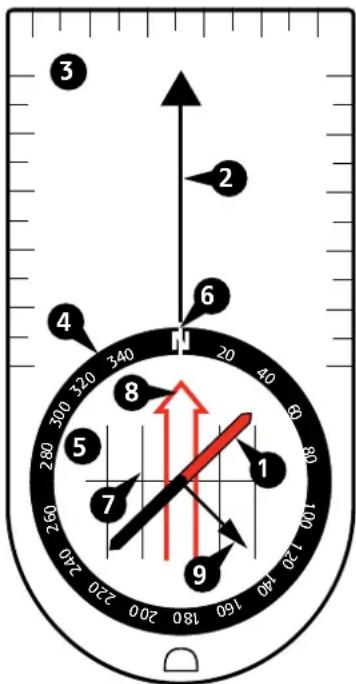

1. Anatomie de la boussole

1. Aiguille avec extrémité rouge pointant vers le nord magnétique2. Flèche de direction à pointer vers l’objectif sur la carte et lors des déplacements3. Plaquette avec bords droits et graduations pour travailler sur la carte 4. Lunette avec échelle directionnelle permettant d’utiliser la boussole comme un rapporteur5. Capsule rotative permettant de définir la direction à suivre6. Index de relèvement permettant de lire un azimut numérique sur la lunette7. Lignes d’orientation servant à aligner la capsule sur les méridiens de la carte8. Flèche d’orientation à faire coïncider avec l’aiguille pour trouver la direction à suivre9. Clinomètre (sur certains modèles uniquement) pour mesurer un angle vertical

2. Orientation de la carte

Pour mieux appréhender votre environnement, vous devez utiliser votre boussole dans un premier temps pour orienter votre carte dans la bonne direction. Ainsi, les repères géographiques qui vous entourent vont se trouver à peu près dans la direction dans laquelle ils figurent sur la carte.1. Tenez votre boussole à plat et regardez l’extrémité rouge de l’aiguille pour voir où est le nord.2. Tournez la carte de façon à placer le bord supérieur nord vers le nord.

3. Navigation avec une carte et une boussole

Pour naviguer avec une carte et une boussole, il faut commencer par déterminer la direction à suivre sur la carte, puis traduire cette direction dans le monde réel. .

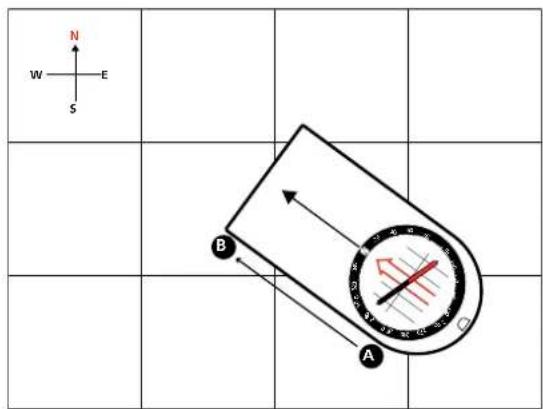

1. Placez la boussole sur la carte entre votre point de

départ (A) et votre objectif (B).

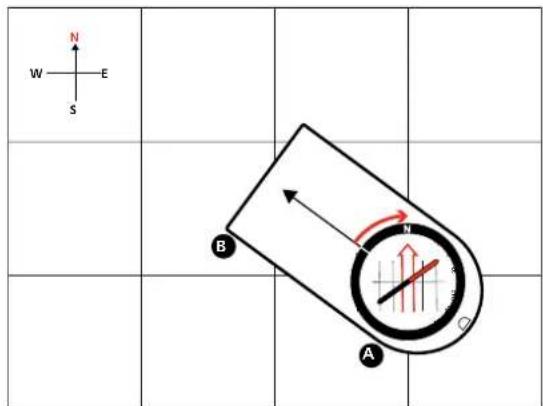

2. Tournez la capsule jusqu’à ce que les lignes

d’orientation soient parallèles aux méridiens tracés sur la carte, le N étant pointé le coté nord de la carte.

3. REMARQUE : Vous devez compenser la déclinaison.

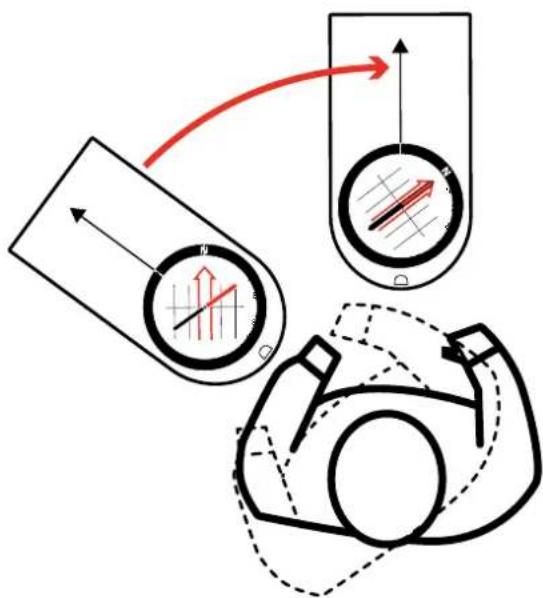

4. Choisissez un point de repère visible devant vous pour

vous aider à maintenir votre cap lorsque vous vous déplacez.

5. Suivez votre progression en comparant les repères

aux indications de la carte.

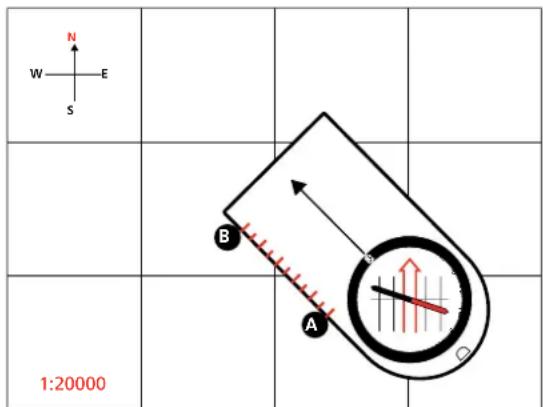

4. Mesure de distances sur une carte

La plaquette de votre boussole Suunto comporte plusieurs échelles pour vous aider à mesurer les distances sur une carte. Utilisez toujours l’échelle correspondant à celle indiquée sur votre carte. Si l’échelle de la carte est absente de votre boussole, utilisez une graduation générale (cm ou pouces) pour calculer les distances.

5. Correction de la déclinaison

Les méridiens tracés sur une carte indiquent la direction du nord vrai tandis que l’aiguille de votre boussole indique la direction du nord magnétique. L’angle entre ces deux directions est appelé la déclinaison magnétique. Avant de naviguer, vous devez vérifier la déclinaison magnétique de l’endroit où vous vous trouvez en consultant une source fiable, telle qu’une carte récente ou le site Web de la NOAA. Si la déclinaison magnétique dépasse quelques degrés, il faut impérativement la compenser pendant la navigation. Si votre boussole Suunto est pourvue d’une échelle fixe de déclinaison, procédez comme suit chaque fois que vous naviguez vers un nouvel objectif.

1. Suivez la procédure « Navigation avec une carte et

une boussole » jusqu’à la fin de l’étape 3.

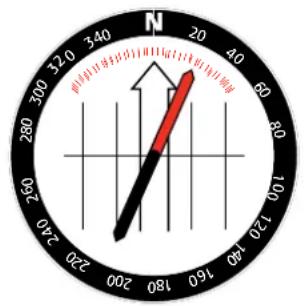

2. Tournez à gauche ou à droite jusqu’à ce que

l’aiguille pointe sur le degré de déclinaison de l’échelle fixe correspondant à l’endroit où vous vous trouvez.

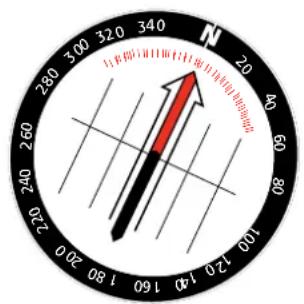

3. Sans bouger la boussole, tournez la capsule pour

aligner la flèche d’orientation sur la nouvelle position de l’aiguille.

4. Passez à l’étape 4 de la procédure « Navigation avec

une carte et une boussole ». Si votre boussole Suunto possède une correction de déclinaison réglable, procédez comme suit au début de votre navigation.

1. Retournez la boussole.

2. Insérez la clé en métal dans la vis de réglage.

3. Tournez la clé jusqu’à ce que l’indicateur de

déclinaison soit sur le nombre de degrés est ou ouest voulu par rapport à 0°.

Utilisez uniquement de l’eau propre et du savon doux pour le nettoyage. Nettoyez régulièrement votre boussole. Température d’utilisation et de stockage: -30 à +60 °C / -22 à +140 °F

7. GARANTIE LIMITÉE INTERNATIONALE SUUNTO

La société Suunto s’engage à sa seule et entière discrétion à remédier sans frais, pendant la période de garantie, aux vices de matériau ou de fabrication du produit, par ses propres moyens ou par l’intermédiaire d’un centre de service agréé Suunto, soit a) en le réparant, soit b) en le remplaçant par un produit similaire, soit encore c) en le remboursant, sous réserve des conditions générales de la présente garantie limitée internationale. La présente garantie limitée internationale ne couvre pas a) l’usure normale,

TOMBER.5 b) les manipulations brutales, c) les modifications, d) l’exposition à des produits chimiques ou e) une mauvaise utilisation. Sauf dispositions contraires stipulées dans la législation en vigueur, a) la présente garantie limitée internationale est valable et exécutoire quel que soit le pays d’achat et b) pour bénéficier des prestations de la garantie limitée internationale, l’inscription sur le site MySuunto.com et une preuve d’achat sont exigées. La présente garantie limitée internationale n’a pas d’incidence sur les droits qui vous sont conférés par la législation en vigueur en matière de vente de biens de consommation. Période de garantie Garantie internationale limitée à vie : Applicable aux boussoles Suunto A, M, MC, MB et Clipper. La période de garantie internationale est limitée à la durée raisonnable à l’issue de laquelle le produit n’est plus raisonnablement utilisable en raison de son usure normale. Garantie limitée internationale de 2 ans : Applicable aux boussoles Suunto AIM, Arrow, Orca-Pioneer et KB. La période de garantie limitée internationale est de deux (2) ans à compter de la date de l’achat initial au détail. Limitation de responsabilité DANS LES LIMITES AUTORISÉES PAR LES LOIS EN VIGUEUR, LA PRÉSENTE GARANTIE LIMITÉE

NE SAURAIT ÊTRE TENUE RESPONSABLE DES RETARDS LIÉS À L’EXÉCUTION DES PRESTATIONS DE GARANTIE. © Suunto Oy 2/2014, 3/2014, 12/2014, 3/2015, 5/2017. Tous droits réservés. Document susceptible d’être modifié sans préavis. Suunto est une marque déposée de Suunto Oy6
