M3 - Compas de navigation SUUNTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compas de navigation
Marque	Suunto
Modèle	M3
Dimensions (approx.)	60 × 40 × 10 mm
Poids (approx.)	30 g
Alimentation	Aucune (fonctionnement passif)
Fonctions principales	Orientation de carte, navigation avec carte et boussole, mesure de distances, correction de déclinaison magnétique, clinomètre (sur certains modèles)
Échelles de mesure	Plusieurs échelles intégrées sur la plaquette (correspondant aux échelles de carte courantes)
Graduations	Graduations générales en cm et pouces
Lunette orientable	Échelle directionnelle permettant d'utiliser la boussole comme rapporteur
Index de relèvement	Lecture d'azimut numérique sur la lunette
Aiguille	Extrémité rouge pointant vers le nord magnétique
Compensation de déclinaison	Fixe ou réglable selon le modèle (M3 : échelle fixe de déclinaison)
Clinomètre	Intégré sur certains modèles pour mesurer un angle vertical
Matériau	Plastique robuste et capsule transparente
Température d'utilisation	-30 à +60 °C / -22 à +140 °F
Entretien et nettoyage	Nettoyage à l'eau claire et au savon doux ; ne pas utiliser de solvants ni d'insecticides
Sécurité	Ne pas heurter, ne pas faire tomber ; éviter les chocs violents
Pièces détachées	Non applicable (produit scellé, sans pièces remplaçables par l'utilisateur)
Garantie	Garantie internationale limitée à vie pour le modèle M3 (valable pour les boussoles Suunto A, M, MC, MB et Clipper)
Contenu de la boîte	Compas Suunto M3, notice d'utilisation, cordon de sécurité (selon version)
Utilisation recommandée	Randonnée, orientation, navigation terrestre

FOIRE AUX QUESTIONS - M3 SUUNTO

Comment orienter ma carte avec la boussole Suunto M3 ?

Tenez la boussole à plat et repérez l'extrémité rouge de l'aiguille (nord magnétique). Tournez la carte jusqu'à ce que son bord supérieur (nord de la carte) pointe vers le nord magnétique.

Comment naviguer avec la carte et la boussole ?

Placez la boussole sur la carte entre le point de départ A et l'objectif B. Tournez la capsule pour aligner les lignes d'orientation sur les méridiens de la carte (N vers le nord). Compensez la déclinaison si nécessaire. Retirez la boussole de la carte et tournez-vous jusqu'à ce que l'aiguille rouge coïncide avec la flèche d'orientation. Suivez la direction indiquée par la flèche de direction.

Qu'est-ce que la déclinaison magnétique et comment la corriger ?

La déclinaison est l'angle entre le nord vrai (carte) et le nord magnétique (aiguille). Pour la corriger sur la Suunto M3 (échelle fixe), après avoir défini l'azimut sur la carte, tournez la boussole jusqu'à ce que l'aiguille pointe sur le degré de déclinaison de l'échelle fixe, puis tournez la capsule pour aligner la flèche d'orientation sur l'aiguille.

Comment mesurer une distance sur la carte avec la Suunto M3 ?

Utilisez l'échelle gravée sur la plaquette correspondant à celle de votre carte. Si elle n'est pas présente, utilisez les graduations en cm ou pouces, puis calculez la distance réelle en fonction de l'échelle de la carte.

La boussole Suunto M3 dispose-t-elle d'un clinomètre ?

Le clinomètre est présent sur certains modèles uniquement. Il permet de mesurer un angle vertical. Vérifiez les indications sur votre boussole (graduations supplémentaires) ou consultez la notice.

Comment entretenir ma boussole Suunto M3 ?

Nettoyez-la régulièrement à l'eau claire et au savon doux. Ne jamais utiliser de solvants, d'insecticides ou de produits abrasifs. Évitez les chocs et les températures extrêmes (hors plage -30 à +60 °C).

Que faire si l'aiguille de ma boussole ne tourne pas librement ?

Vérifiez l'absence de débris ou d'humidité dans la capsule. Si le problème persiste, contactez le service client Suunto. Ne tentez pas d'ouvrir la capsule.

La garantie de la Suunto M3 est-elle à vie ?

Oui, la Suunto M3 bénéficie d'une garantie internationale limitée à vie, couvrant les vices de matériau et de fabrication. Elle ne couvre pas l'usure normale, les chocs, les modifications ou l'utilisation abusive.

Puis-je utiliser la boussole Suunto M3 dans l'eau ?

La boussole est résistante à l'eau (projections) mais n'est pas conçue pour être immergée. Évitez de la plonger ou de l'exposer à une forte pression d'eau.

Comment obtenir une traduction de la notice ?

Sur notice-facile.com, vous pouvez demander une traduction en choisissant votre langue et en fournissant votre adresse email. Un document traduit vous sera envoyé.

MODE D'EMPLOI M3 SUUNTO

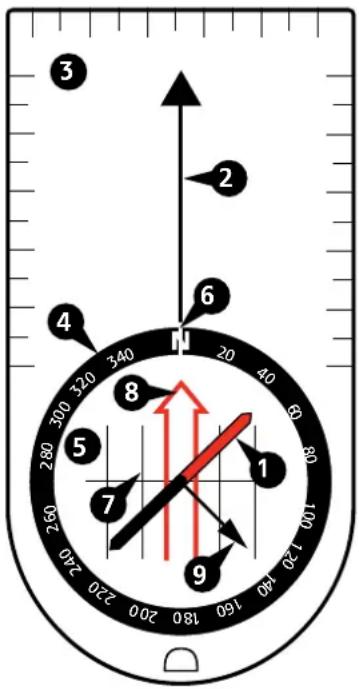

1. Anatomie de la boussole

1. Aiguille avec extrémité rouge pointant vers le nord magnétique
2. Flèche de direction à pointer vers l'objectif sur la carte et lors des déplacements
3. Plaquette avec bords droits et graduations pour travailler sur la carte
4. Lunette avec échelle directionnelle permettant d'utiliser la boussole comme un rapporteur
5. Capsule rotative permettant de définir la direction à suivre
6. Index de relèvement permettant de lire un azimut numérique sur la lunette
7. Lignes d'orientation servant à aligner la capsule sur les méridiens de la carte
8. Flèche d'orientation à faire coïncider avec l'aiguille pour trouver la direction à suivre
9. Clinomètre (sur certains modèles uniquement) pour mesurer un angle vertical

2. Orientation de la carte

Pour mieux appréhender votre environnement, vous devez utiliser votre boussole dans un premier temps pour orienter votre carte dans la bonne direction. Ainsi, les repères géographiques qui vous entourent vont se trouver à peu près dans la direction dans laquelle ils figurent sur la carte.

1. Tenez votre boussole à plat et regardez l'extrémité rouge de l'aiguille pour voir où est le nord.
2. Tournez la carte de façon à placer le bord supérieur nord vers le nord.

3. Navigation avec une carte et une boussole

Pour naviguer avec une carte et une boussole, il faut commencer par déterminer la direction à suivre sur la carte, puis traduire cette direction dans le monde réel. .

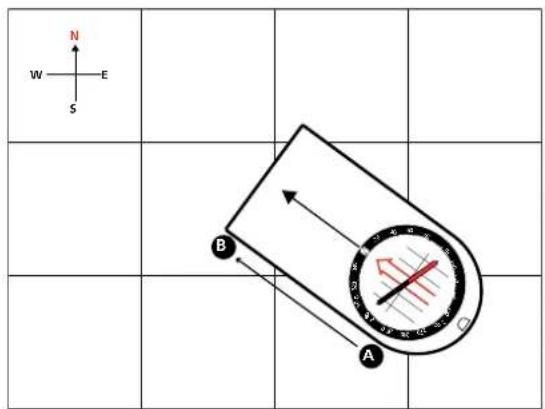

1. Placez la boussole sur la carte entre votre point de départ (A) et votre objectif (B).

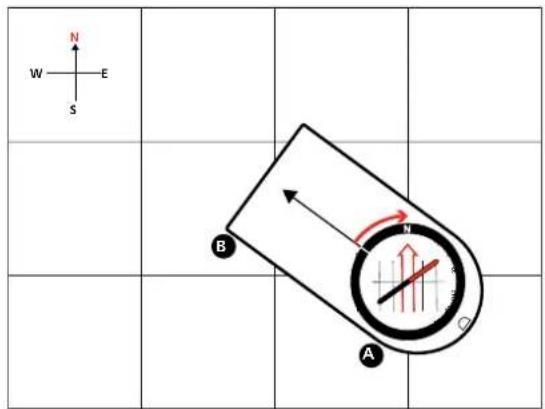

1. Tournez la capsule jusqu'à ce que les lignes d'orientation soient parallèles aux méridiens tracés sur la carte, le N étant pointé le coté nord de la carte.

1. REMARQUE : Vous devez compenser la déclinaison. Voir le chapitre 5.


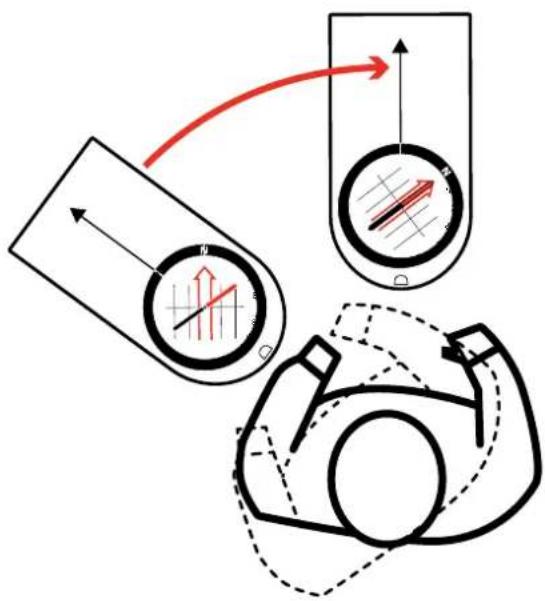

1. Choisissez un point de repère visible devant vous pour vous aider à maintenir votre cap lorsque vous vous déplacez.
2. Suivez votre progression en comparant les repères aux indications de la carte.

4. Mesure de distances sur une carte

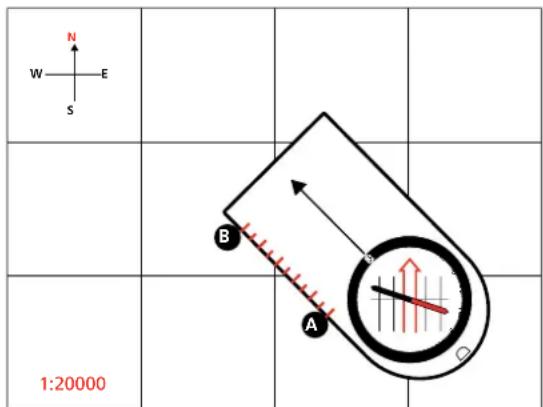

La plaquette de votre boussole Suunto comporte plusieurs échelles pour vous aider à mesurer les distances sur une carte. Utilisez toujours l'échelle correspondant à celle indiquée sur votre carte. Si l'échelle de la carte est absente de votre boussole, utilisez une graduation générale (cm ou pouces) pour calculer les distances.

5. Correction de la déclinaison

Les méridiens tracés sur une carte indiquent la direction du nord vrai tandis que l'aiguille de votre boussole indique la direction du nord magnétique. L'angle entre ces deux directions est appelé la déclinaison magnétique.

Avant de naviguer, vous devez vérifier la déclinaison magnétique de l'endroit où vous vous trouvez en consultant une source fiable, telle qu'une carte récente ou le site Web de la NOAA. Si la déclinaison magnétique dépasse quelques degrés, il faut impérativement la compenser pendant la navigation.

Si votre boussole Suunto est pourvue d'une échelle fixe de déclinaison, procédez comme suit chaque fois que vous naviguez vers un nouvel objectif.

1. Suivez la procédure « Navigation avec une carte et une boussole » jusqu'à la fin de l'étape 3.

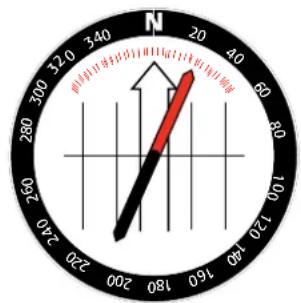

2. Tournez à gauche ou à droite jusqu'à ce que l'aiguille pointe sur le degré de déclinaison de l'échelle fixe correspondant à l'endroit où vous vous trouvez.

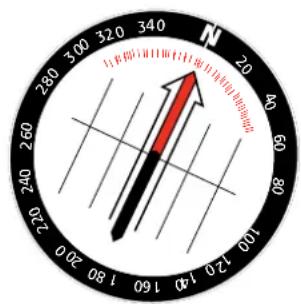

3. Sans bouger la boussole, tournez la capsule pour aligner la flèche d'orientation sur la nouvelle position de l'aiguille.

4. Passez à l'étape 4 de la procédure « Navigation avec une carte et une boussole ».

Si votre boussole Suunto possède une correction de déclinaison réglable, procédez comme suit au début de votre navigation.

1. Retournez la boussole.
2. Insérez la clé en métal dans la vis de réglage.
3. Tournez la clé jusqu'à ce que l'indicateur de déclinaison soit sur le nombre de degrés est ou ouest voulu par rapport à 0°.

6. Entretien

Utilisez uniquement de l'eau propre et du savon doux pour le nettoyage. Nettoyez régulièrement votre boussole.

Température d'utilisation et de stockage:

-30 à +60 °C / -22 à +140 °F

ATTENTION: N'UTILISEZ AUCUN SOLVANT SUR L'APPAREIL.

ATTENTION: N'UTILISEZ PAS DE PRODUIT INSECTICIDE SUR L'APPAREIL.

ATTENTION: NE HEURTEZ PAS L'APPAREIL. NE LE FAITES PAS TOMBER.

7. GARANTIE LIMITÉE INTERNATIONALE SUUNTO

La société Suunto s'engage à sa seule et entière discrétion à remédier sans frais, pendant la période de garantie, aux vices de matériau ou de fabrication du produit, par ses propres moyens ou par l'intermédiaire d'un centre de service agréé Suunto, soit a) en le réparant, soit b) en le remplaçant par un produit similaire, soit encore c) en le remboursant, sous réserve des conditions générales de la présente garantie limitée internationale. La présente garantie limitée internationale ne couvre pas a) l'usure normale,

b) les manipulations brutales, c) les modifications, d) l'exposition à des produits chimiques ou e) une mauvaise utilisation. Sauf dispositions contraires stipulées dans la législation en vigueur, a) la présente garantie limitée internationale est valable et exécutoire quel que soit le pays d'achat et b) pour bénéficier des prestations de la garantie limitée internationale, l'inscription sur le site MySuunto.com et une preuve d'achat sont exigées. La présente garantie limitée internationale n'a pas d'incidence sur les droits qui vous sont conférés par la législation en vigueur en matière de vente de biens de consommation.

Période de garantie

Garantie internationale limitée à vie :

Applicable aux boussoles Suunto A, M, MC, MB et Clipper.

La période de garantie internationale est limitée à la durée raisonnable à l'issue de laquelle le produit n'est plus raisonnablement utilisable en raison de son usure normale.

Garantie limitée internationale de 2 ans :

Applicable aux boussoles Suunto AIM, Arrow, Orca-Pioneer et KB. La période de garantie limitée internationale est de deux (2) ans à compter de la date de l'achat initial au détail.

Limitation de responsabilité

DANS LES LIMITES AUTORISÉES PAR LES LOIS EN VIGUEUR, LA PRÉSENTE GARANTIE LIMITÉE INTERNATIONALE CONSTITUE VOTRE SEUL ET EXCLUSIF RECOURS ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE. SUUNTO NE SAURAIT ÊTRE TENUE RESPONSABLE DES DOMMAGES SPÉCIAUX, INDIRECTS, EXEMPLAIRES OU ACCESSOIRES. SUUNTO NE SAURAIT ÊTRE TENUE RESPONSABLE DES RETARDS LIÉS À L'EXÉCUTION DES PRESTATIONS DE GARANTIE.

© Suunto Oy 2/2014, 3/2014, 12/2014, 3/2015, 5/2017. Tous droits réservés. Document susceptible d'être modifié sans préavis.

Suunto est une marque déposée de Suunto Oy
