MB6 - Compas de navigation SUUNTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compas de navigation
Marque	Suunto
Modèle	MB6
Utilisation	Orientation de cartes, navigation avec carte et boussole, lecture d'azimut, calcul de position, mesure de pente (clinomètre)
Fonctions	Aiguille aimantée, lunette rotative, capsule orientable, lignes d'orientation, flèche d'orientation, clinomètre, miroir de visée (selon modèle)
Matériau	Plastique et métal
Dimensions approximatives	6 x 4 x 1 cm
Poids approximatif	50 g
Alimentation	Aucune (mécanique)
Température de fonctionnement	-30 à +60 °C
Température de stockage	-30 à +60 °C
Entretien	Nettoyage à l'eau propre et au savon doux
Précautions	Ne pas utiliser de solvant, insecticide ; éviter chocs et chutes
Garantie	Garantie limitée internationale à vie (modèles A, M, MC, MB, Clipper)
Accessoires inclus	Clé de réglage de déclinaison

FOIRE AUX QUESTIONS - MB6 SUUNTO

Comment orienter la carte avec la boussole ?

Tenez la boussole à plat et regardez l'extrémité rouge de l'aiguille pour identifier le nord. Tournez ensuite la carte de façon à placer le bord supérieur nord vers le nord magnétique.

Comment déterminer une direction à suivre sur la carte ?

Placez la boussole sur la carte entre votre point de départ (A) et votre objectif (B). Tournez la capsule jusqu'à ce que les lignes d'orientation soient parallèles aux méridiens, avec le N pointé vers le nord de la carte. Compensez la déclinaison si nécessaire.

Comment corriger la déclinaison magnétique ?

Vérifiez la déclinaison locale via une carte récente ou un site fiable. Retournez la boussole, ouvrez le boîtier, insérez la clé métallique dans la vis de réglage et tournez jusqu'à ce que l'indicateur de déclinaison soit sur le nombre de degrés est ou ouest voulu.

Comment lire un azimut ?

Ouvrez le miroir, tenez la boussole à hauteur des yeux, alignez l'objectif avec l'encoche ou l'ouverture de visée. Tournez la capsule jusqu'à aligner la flèche d'orientation avec l'aiguille. Compensez la déclinaison. L'index de relèvement donne l'azimut numérique.

Comment calculer sa position par triangulation ?

Visez un objet identifiable sur la carte, suivez les étapes de lecture d'azimut, puis placez le bord long de la boussole sur l'objet sur la carte. Tournez la boussole pour aligner les lignes d'orientation avec les méridiens et tracez une ligne. Répétez avec un deuxième objet : l'intersection des lignes indique votre position.

Comment utiliser le clinomètre ?

Tournez la capsule pour que l'index de relèvement soit à 270° (plein ouest). Inclinez la boussole sur le côté, l'échelle de déclinaison vers le bas. Alignez la boussole sur la pente ou visez le sommet/pied. L'aiguille du clinomètre donne l'angle approximatif.

Comment entretenir la boussole ?

Utilisez uniquement de l'eau propre et du savon doux pour le nettoyage. Nettoyez régulièrement. Évitez les solvants et insecticides. Protégez des chocs et des chutes. Stockez entre -30 et +60 °C.

Quelles sont les précautions d'utilisation ?

N'utilisez aucun solvant sur l'appareil, ni produit insecticide. Ne heurtez pas l'appareil et ne le faites pas tomber. Respectez les températures d'utilisation et de stockage (-30 à +60 °C).

Quelle est la garantie du produit ?

Les boussoles Suunto MB6 bénéficient d'une garantie limitée internationale à vie pour les vices de matériau ou de fabrication. Sous réserve des conditions générales, Suunto peut réparer, remplacer ou rembourser le produit.

Comment contacter le support Suunto ?

Consultez le site www.suunto.com/support ou www.suunto.com/mysuunto. Pour la France, appelez le [phone]. D'autres numéros sont disponibles selon les pays.

MODE D'EMPLOI MB6 SUUNTO

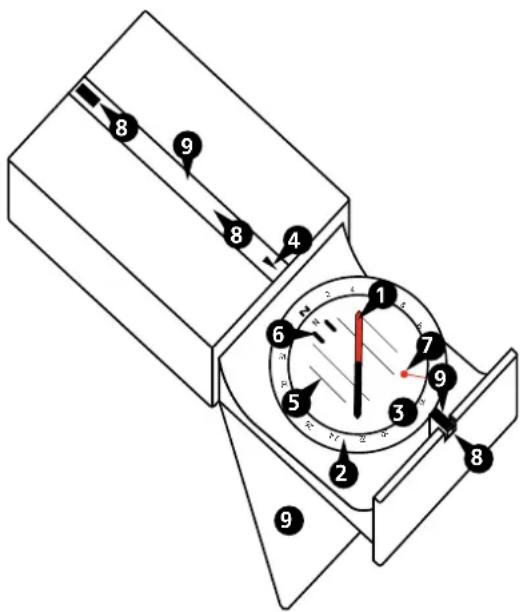

1. Anatomie de la boussole

1. Aiguille avec extrémité rouge pointant vers le nord magnétique
2. Lunette avec échelle directionnelle permettant d'utiliser la boussole comme un rapporteur
3. Capsule rotative permettant de définir la direction à suivre
4. Index de relèvement permettant de lire un azimut numérique sur la lunette
5. Lignes d'orientation servant à aligner la capsule sur les méridiens de la carte
6. Flèche d'orientation à faire coïncider avec l'aiguille pour trouver la direction à suivre
7. Clinomètre (sur certains modèles uniquement) pour mesurer un angle vertical
8. Ligne médiane permettant d'aligner l'objectif et la boussole
9. Encoche, miroir et ouverture (sur certains modèles uniquement) pour une visée précise d'un objet

2. Orientation de la carte

Pour mieux appréhender votre environnement, vous devez utiliser votre boussole dans un premier temps pour orienter votre carte dans la bonne direction. Ainsi, les repères géographiques qui vous entourent vont se trouver à peu près dans la direction dans laquelle ils figurent sur la carte.

1. Tenez votre boussole à plat et regardez l'extrémité rouge de l'aiguille pour voir où est le nord.
2. Tournez la carte de façon à placer le bord supérieur nord vers le nord.

3. Navigation avec une carte et une boussole

Pour naviguer avec une carte et une boussole, il faut commencer par déterminer la direction à suivre sur la carte, puis traduire cette direction dans le monde réel.

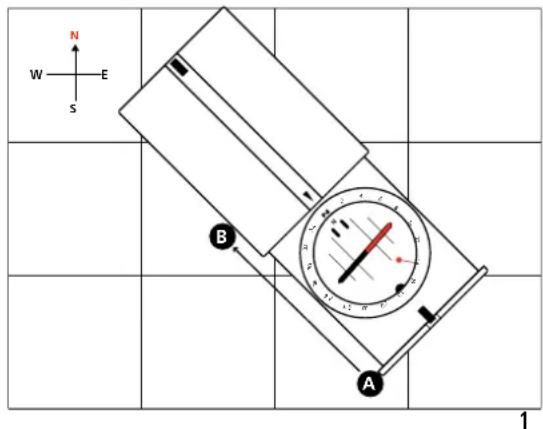

1. Placez la boussole sur la carte entre votre point de départ (A) et votre objectif (B).

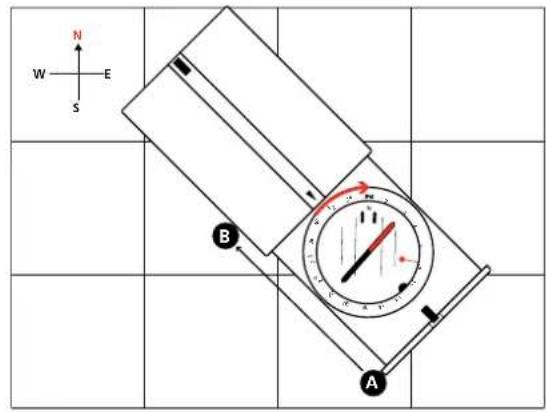

1. Tournez la capsule jusqu'à ce que les lignes d'orientation soient parallèles aux méridiens tracés sur la carte, le N étant pointé le coté nord de la carte.

1. REMARQUE : Vous devez compenser la déclinaison. Voir le chapitre 4.

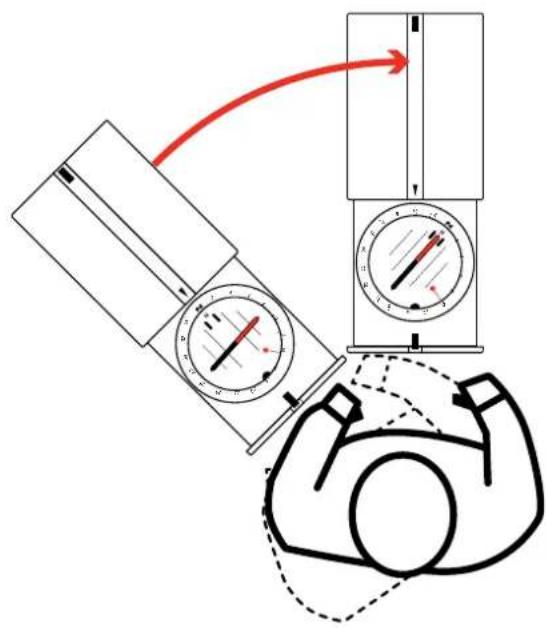

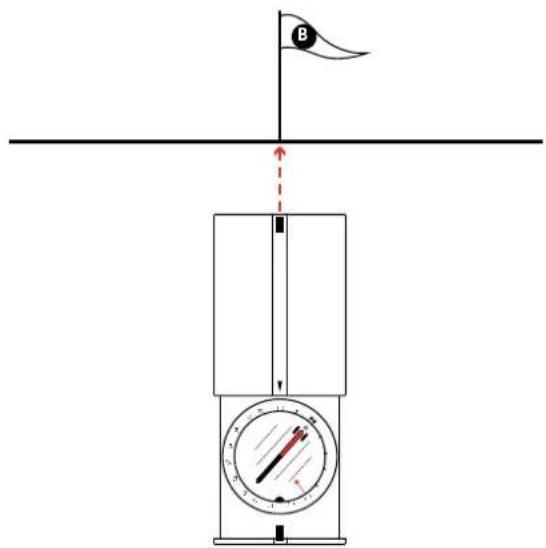

1. Choisissez un point de repère visible devant vous pour vous aider à maintenir votre cap lorsque vous vous déplacez.
2. Suivez votre progression en comparant les repères aux indications de la carte.

4. Correction de la déclinaison

Les méridiens tracés sur une carte indiquent la direction du nord vrai tandis que l'aiguille de votre boussole indique la direction du nord magnétique. L'angle entre ces deux directions est appelé la déclinaison magnétique.

Avant de naviguer, vous devez vérifier la déclinaison magnétique de l'endroit où vous vous trouvez en consultant une source fiable, telle qu'une carte récente ou le site Web de la NOAA. Si la déclinaison magnétique dépasse quelques degrés, il faut impérativement la compenser pendant la navigation.

1. Retournez la boussole et ouvrez le boîtier.
2. Tournez la capsule jusqu'à ce que la tête de vis soit visible.
3. Insérez la clé en métal dans la vis de réglage.
4. Tournez la clé jusqu'à ce que l'indicateur de déclinaison soit sur le nombre de degrés est ou ouest voulu par rapport à 0°.

5. Lecture d'un azimut

L'azimut est l'angle entre la direction du nord et la direction à suivre. Il sert par exemple à communiquer des directions ou à calculer l'endroit où l'on se trouve.

1. Ouvrez le miroir et tenez la boussole à hauteur des yeux de façon à lire le reflet de la capsule.
2. Alignez l'objectif avec l'encoche ou l'ouverture de visée en gardant la ligne médiane du miroir axée sur le centre de la capsule.
3. Sans bouger la boussole, tournez la capsule jusqu'à ce que la flèche d'orientation et l'aiguille soient alignées.
   REMARQUE : Vous devez compenser la déclinaison. Voir le chapitre 4.
4. Si vous avez besoin d'un azimut numérique, utilisez l'index de relèvement pour le lire.

6. Calcul de votre position

Vous pouvez viser deux objets ou plus et utiliser la triangulation pour déterminer avec précision l'endroit où vous vous trouvez.

1. Trouvez un objet visible identifiable sur votre carte et suivez les étapes 1 à 3 de la procédure « Lecture d'un azimut ».

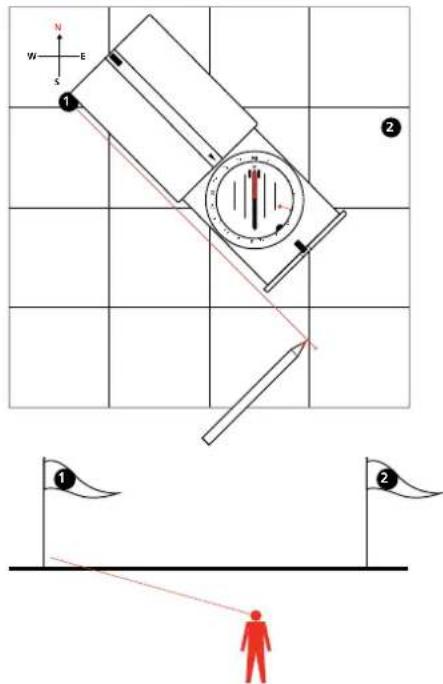

2. Sur la carte, placez le bord long de la boussole sur l'objet (1).
3. Tournez la boussole jusqu'à ce que les lignes d'orientation et les méridiens soient parallèles et tracez une ligne partant de l'objet.

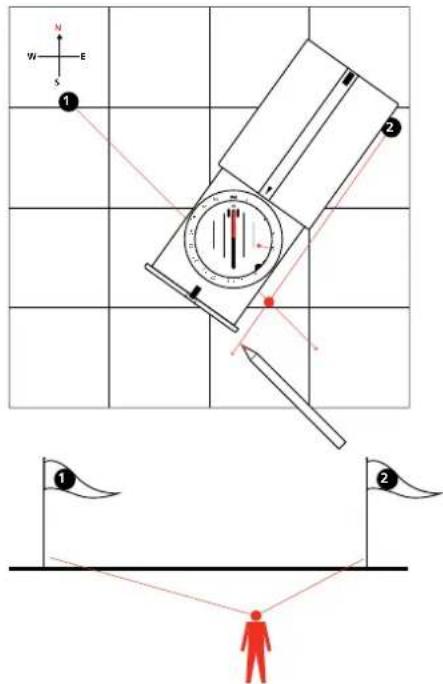

1. Choisissez un deuxième objet et répétez les étapes 1 à 3.

L'intersection des deux lignes indique votre position. Plus l'angle entre ces lignes sera proche de 90°, plus la précision sera élevée.

L'échelle de correction de déclinaison à l'arrière de la capsule fait également office d'échelle pour le clinomètre.

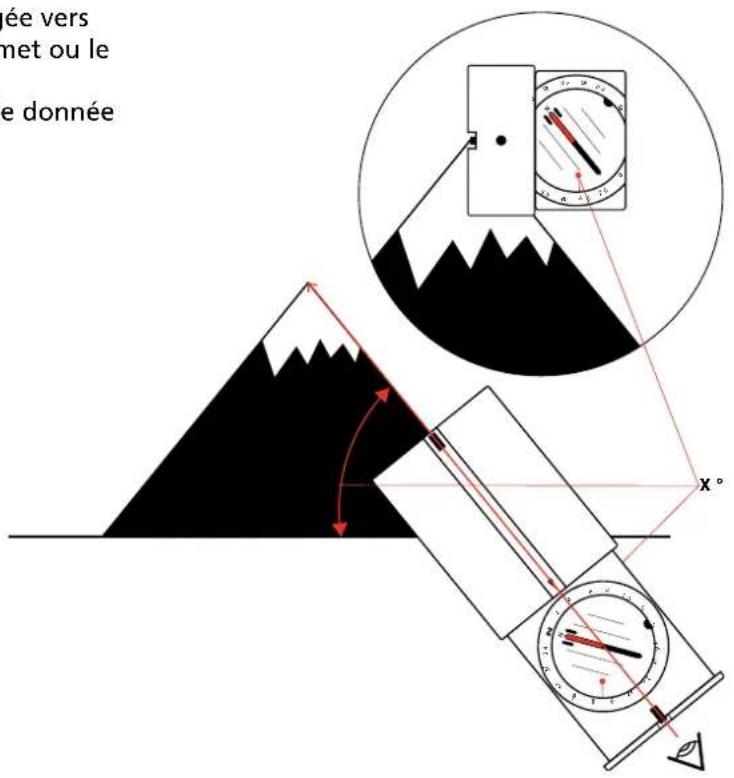

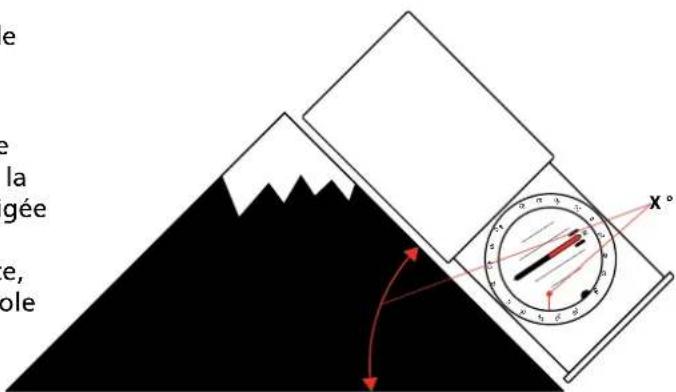

1. Tournez la capsule de façon à ce que l'index de relèvement soit à 270° (plein ouest) et inclinez la boussole sur le côté, échelle de déclinaison dirigée vers le bas.
2. Si vous avez une vue dégagée de toute la pente, alignez la boussole sur celle-ci, dos de la boussole dirigé vers vous.

1. OU BIEN, si vous n'avez pas une vue dégagée vers l'amont ou l'aval de la pente, visez le sommet ou le pied.
2. Lisez l'indication approximative de la pente donnée par l'aiguille du clinomètre.

8. Entretien

Utilisez uniquement de l'eau propre et du savon doux pour le nettoyage. Nettoyez régulièrement votre boussole.

Température d'utilisation et de stockage: -30 à +60 °C / -22 à +140 °F

ATTENTION: N'UTILISEZ AUCUN SOLVANT SUR L'APPAREIL.

ATTENTION: N'UTILISEZ PAS DE PRODUIT INSECTICIDE SUR L'APPAREIL.

ATTENTION: NE HEURTEZ PAS L'APPAREIL. NE LE FAITES PAS TOMBER.

9. GARANTIE LIMITÉE INTERNATIONALE SUUNTO

La société Suunto s'engage à sa seule et entière discrétion à remédier sans frais, pendant la période de garantie, aux vices de matériau ou de fabrication du produit, par ses propres moyens ou par l'intermédiaire d'un centre de service agréé Suunto, soit a) en le réparant, soit b) en le remplaçant par un produit similaire, soit encore c) en le remboursant, sous réserve des conditions générales de la présente garantie limitée internationale. La présente garantie limitée internationale ne couvre pas a) l'usure normale, b) les manipulations brutales, c) les modifications, d) l'exposition à des produits chimiques ou e) une mauvaise utilisation. Sauf dispositions contraires stipulées dans la législation en vigueur, a) la présente garantie limitée internationale est valable et exécutoire quel que soit le pays d'achat et b) pour bénéficier des prestations de la garantie limitée internationale,

l'inscription sur le site MySuunto.com et une preuve d'achat sont exigées. La présente garantie limitée internationale n'a pas d'incidence sur les droits qui vous sont conférés par la législation en vigueur en matière de vente de biens de consommation.

Période de garantie

Garantie internationale limitée à vie :

Applicable aux boussoles Suunto A, M, MC, MB et Clipper.

La période de garantie internationale est limitée à la durée raisonnable à l'issue de laquelle le produit n'est plus raisonnablement utilisable en raison de son usure normale.

Garantie limitée internationale de 2 ans :

Applicable aux boussoles Suunto AIM, Arrow, Orca-Pioneer et KB. La période de garantie limitée internationale est de deux (2) ans à compter de la date de l'achat initial au détail.

Limitation de responsabilité

DANS LES LIMITES AUTORISÉES PAR LES LOIS EN VIGUEUR, LA PRÉSENTE GARANTIE LIMITÉE INTERNATIONALE CONSTITUE VOTRE SEUL ET EXCLUSIF RECOURS ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE. SUUNTO NE SAURAIT ÊTRE TENUE RESPONSABLE DES DOMMAGES SPÉCIAUX, INDIRECTS, EXEMPLAIRES OU ACCESSOIRES. SUUNTO NE SAURAIT ÊTRE TENUE RESPONSABLE DES RETARDS LIÉS À L'EXÉCUTION DES PRESTATIONS DE GARANTIE.
