Type de produit	Compas de navigation
Précision	± 1°
Échelle	360°
Matériaux	Plastique durable, verre minéral
Dimensions	Compact et léger
Utilisation recommandée	Randonnée, navigation maritime, activités en plein air
Entretien	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Éviter les champs magnétiques pour garantir la précision
Garantie	Vérifier les conditions auprès du fabricant
Accessoires inclus	Étui de protection, notice d'utilisation

FOIRE AUX QUESTIONS - MCB SUUNTO

Comment calibrer mon compas SUUNTO MCB ?

Pour calibrer votre compas SUUNTO MCB, placez-le à plat sur une surface stable et tournez-le lentement en suivant un cercle complet. Assurez-vous que le compas est éloigné de toute source de métal ou d'électromagnétisme.

Pourquoi mon compas SUUNTO MCB ne pointe-t-il pas vers le nord ?

Si votre compas ne pointe pas vers le nord, cela peut être dû à une interférence magnétique. Éloignez-vous de toute source métallique ou électronique et essayez à nouveau. Vérifiez également si le compas est correctement calibré.

Comment lire les directions sur le compas SUUNTO MCB ?

Pour lire les directions, alignez la flèche de direction sur le cadran avec la direction que vous souhaitez suivre. L'aiguille du compas devrait indiquer le nord. Lisez le degré correspondant sur le cadran.

Que faire si l'aiguille du compas SUUNTO MCB est bloquée ?

Si l'aiguille est bloquée, vérifiez qu'il n'y a pas de débris ou d'objets bloquant le mouvement. Secouez légèrement le compas pour le débloquer. Si le problème persiste, contactez le service client.

Le compas SUUNTO MCB est-il étanche ?

Oui, le compas SUUNTO MCB est conçu pour résister à l'eau. Cependant, il est recommandé de ne pas le plonger dans l'eau pendant de longues périodes pour éviter d'endommager les composants internes.

Comment nettoyer mon compas SUUNTO MCB ?

Pour nettoyer votre compas, utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le boîtier ou le cadran.

Où puis-je acheter des pièces de rechange pour le compas SUUNTO MCB ?

Les pièces de rechange pour le compas SUUNTO MCB peuvent être achetées directement sur le site web de SUUNTO ou auprès de revendeurs agréés.

Quel est le temps de réponse du compas SUUNTO MCB ?

Le temps de réponse du compas SUUNTO MCB est généralement instantané. Cependant, des mouvements brusques peuvent affecter la précision temporairement.

MODE D'EMPLOI MCB SUUNTO

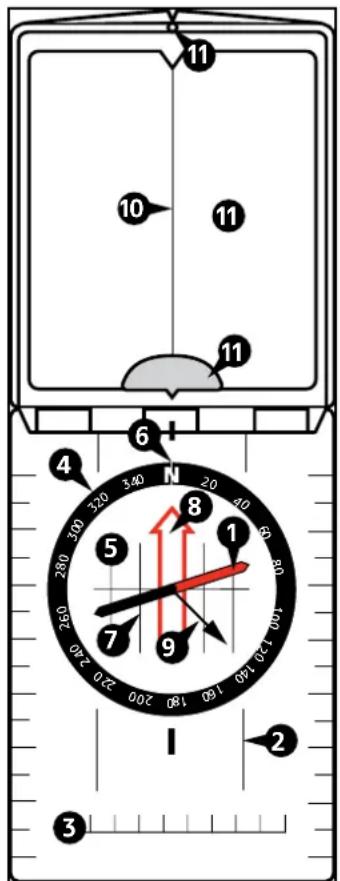

1. Anatomie de la boussole

1. Aiguille avec extrémité rouge pointant vers le nord magnétique
2. Flèche de direction à pointer vers l'objet sur la carte et lors des déplacements
3. Plaquette avec bords droits et graduations pour travailler sur la carte
4. Lunette avec échelle directionnelle permettant d'utiliser la boussole comme un rapporteur
5. Capsule rotative permettant de définir la direction à suivre
6. Index de relèvement permettant de dire un azimuth numérique sur la lunette
7. Lignes d'orientation servant à aligner la capsule sur les méridiens de la carte
8. Flèche d'orientation à faire coincider avec l'aiguille pour trouver la direction à suivre
9. Clinomètre (sur certains modèles uniquement) pour mesurer un angle vertical
10. Ligne mediane permettant d'aligner l'objectif et la boussole
11. Encoche, miroir et ouverture (sur certains modès uniquement) pour une visée précise d'un objet

2. Orientation de la carte

Pour比较好ner toute environnement, vous nevez utiliser votre boussole dans un premier temps pour orienter votre carte dans la bonne direction. Ainsi, les repres géographiques qui vous entourent vont se trouver à peu pres dans la direction dans laquelle ils figurent sur la carte.

1. Tenez votre boussole à plat et regardez l'extrémité rouge de l'aiguille pour voir où est le nord.
2. Tournez la carte de façon à placer le bord supérieur nord vers le nord.

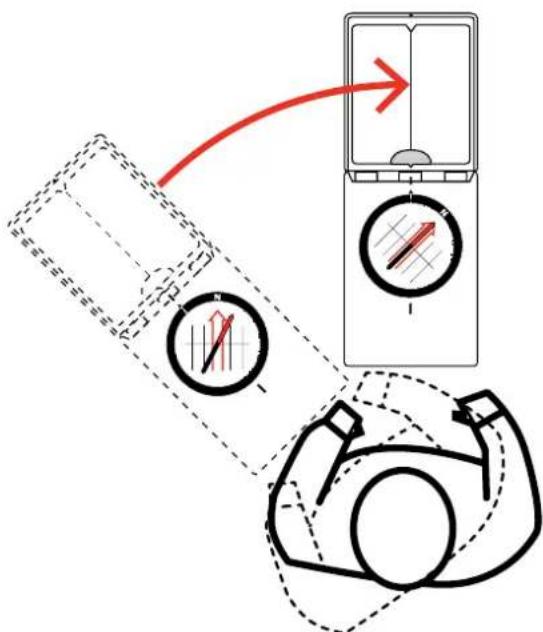

3. Navigation avec une carte et une boussole

Pour naviguer avec une carte et une boussole, il faut commencer par déterminer la direction à suivre sur la carte, puis traduire cette direction dans le monde réel.

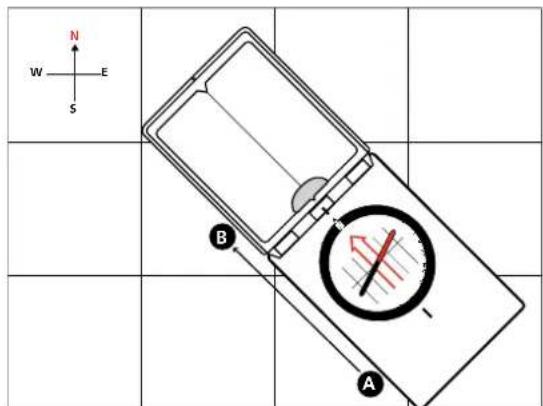

1. Placez la boussole sur la carte entre votre point de départ (A) et votre objectif (B).

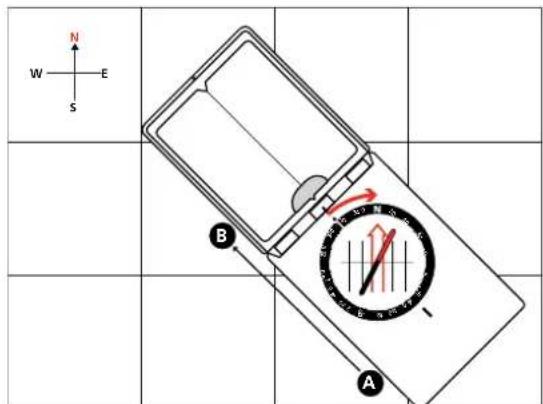

1. Tournez la capsule jusqu'à ce que les lignes d'orientation(soient parallles aux méridiens tracés sur la carte, le N étant pointé le coté nord de la carte.

1. REMARQUE : Vous doivent compenser la déclinaison. Voir le chapitre 5.

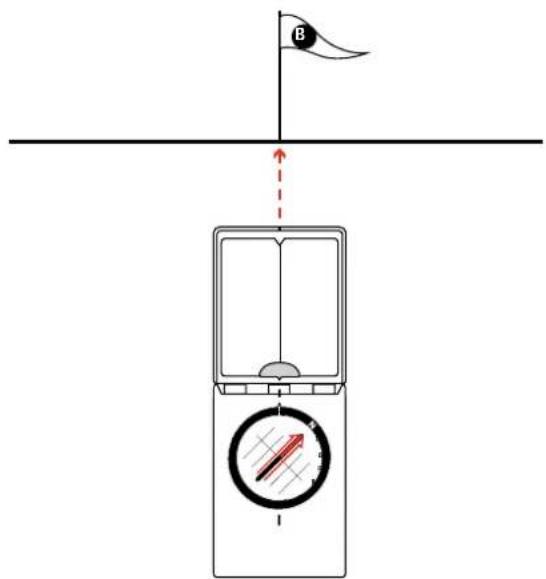

1. Choisissez un point de repère visible devant vous pour vous aider à maintainir votre cap lorsque vous vous déplacez.
2. Suivez votre progression en comparant les repères aux indications de la carte.

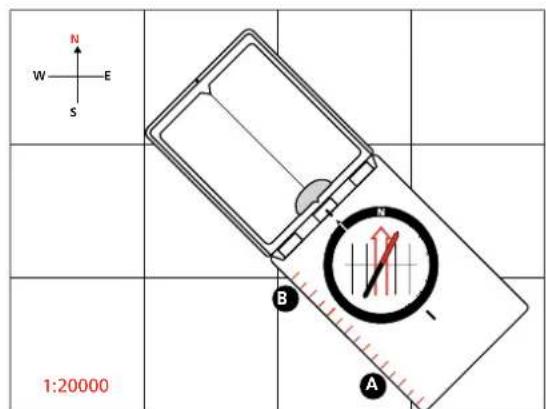

4. Mesure de distances sur une carte

La plaquette de votre boussole Suunto comporte plusieurs échelles pour vous aider à mesurer les distances sur une carte. Utilisez toujours l'échelle correspondant à celle indiquée sur votre carte. Si l'échelle de la carte est absente de votre boussole, utilisez une graduation générale (cm ou pouces) pour calculer les distances.

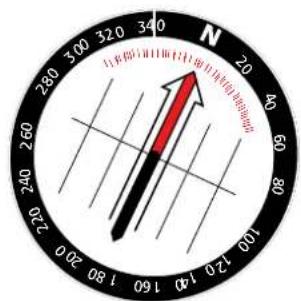

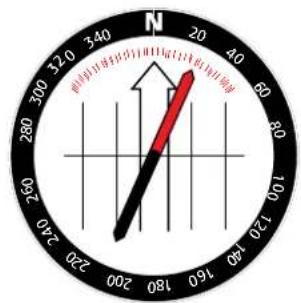

5. Correction de la déclinaison

Les méridiens tracés sur une carte indiquent la direction du nord vrai tandis que l'aiguille de votre boussole indique la direction du nord magnétique. L'angle entre ces deux directions est appelé la declinaison magnétique.

Avant de naviguer, vous devez vérifier la déclinaison magnétique de l'endetroit où vous vous trouvez en consultant une source fiable, telle qu'une carte récente ou le site Web de la NOAA. Si la déclinaison magnétique dépasse quelques degrés, il faut impératifement la compenser pendant la navigation.

Si vous boussole Suunto est pourvue d'une échelle fixe de declinaison, procédez comme suit chaque fois que vous naviguez vers un nouvel objectif.

1. Suivez la procédure « Navigation avec une carte et une boussole » jusqu'à la fin de l'étape 3.
2. Tournez à gauche ou à droite jusqu'à ce que l'aiguille pointe sur le degré de declinaison de l'échelle fixe correspondant à l'endroit où vous vous trouvez.

1. Sans bouger la boussole, tournez la capsule pour aligner la flèche d'orientation sur la nouvelle position de l'aiguille.
2. Passez à l'etape 4 de la procédure « Navigation avec une carte et une boussole »

Si vous boussole Suunto possède une correction de déclinaison régliable, procédez comme suit au début de votre navigation.

1. Retournez la boussole.
2. Insérez la clé en métal dans la vis de réglage.
3. Tournez la clé jusqu'à ce que l'indicateur de declinaison soit sur le nombre de degrés est ou ouest youlu par rapport à 0^

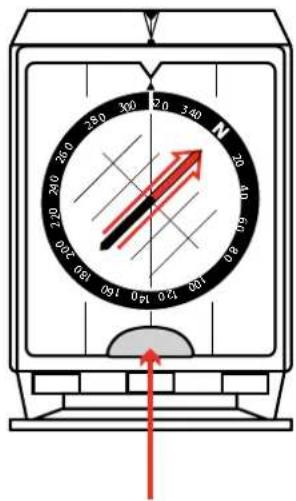

6. Lecture d'un azimuth

L'azimut est l'angle entre la direction du nord et la direction à suivre. Il sert par exemple à communiquer des directions ou à calculer l'endetroit où l'on se trouve.

1. Ouvrez le miroir et tenez la boussole à hauteur des yeux de façon à dire le reflet de la capsule.

1. Alignez l'objectif avec l'encoche ou l'ouverture de visée en gardant la ligne mediane du miroir axée sur le centre de la capsule.
2. Sans bouger la boussole, tournez la capsule jusqu'à ce que la flèche d'orientation et l'aiguille soient alignées. REMARQUE: Vous doivent compenser la declinaison. Voir le chapitre 5.
3. Si vous avez besoin d'un azimuth numérique, utilisez l'index de relevement pour le litre.

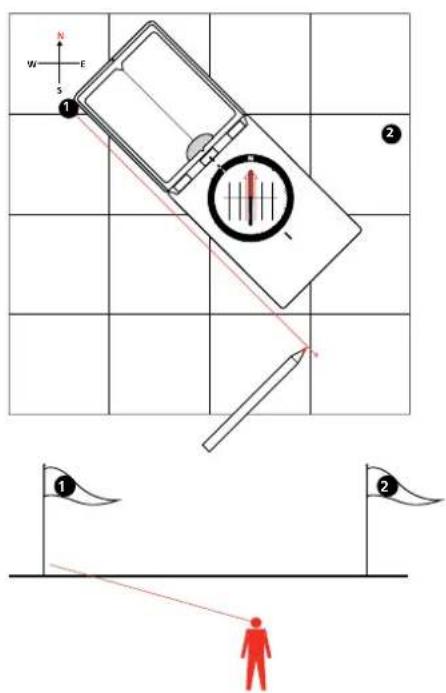

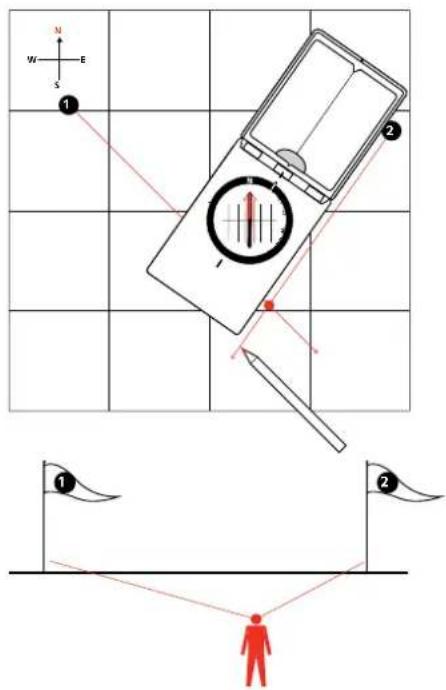

7. Calcul de votre position

Vous pouvez viser deux objets ou plus et utiliser la triangulation pour déterminer avec précision l'endetroit où vous vous trouvez.

1. Trouvez un objet visible identifiable sur votre carte et suivez les étapes 1 à 3 de la procédure « Lecture d'un azimuth »
2. Sur la carte, placez le bord long de la boussole sur l'objet (1).
3. Tournez la boussole jusqu'à ce que les lignes d'orientation et les méridiens soient parallètes et tracez une ligne partant de l'objet.

1. Choisissez un deuxième objet et repetez les étapes 1 à 3.

L'intersection des deux lignes indique votre position. Plus l'angle entre ces lignes sera proche de 90^ , plus la précision sera élevée.

8. Signalisation avec un miroir

Un miroir permet d'envoyer des signaux sur de longues distances en renvoyant la lumière du soleil reflettee.

1. Bras tendu, placez deux doigts en V de façon à voir l'objetif entre vos doiats.
2. Gardez le miroir de la boussole ouvert à la verticale pres de vos yeux et tournez-le jusqu'à ce que la lumière du soleil reflêtée par le miroir frappe vos doiats.
3. Tournez le miroir de gauche à droite pour creer un signal clignotant dans la direction souhaitée.

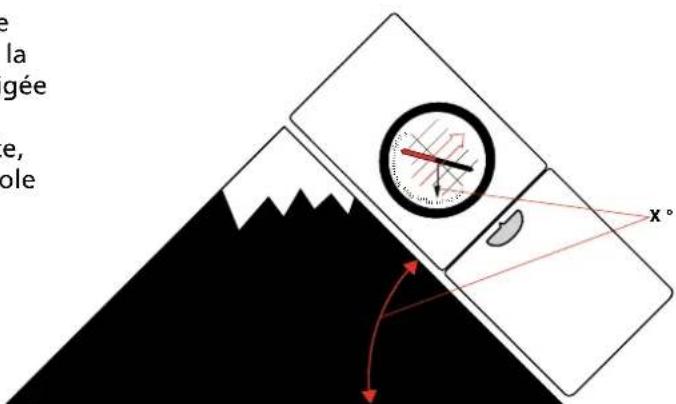

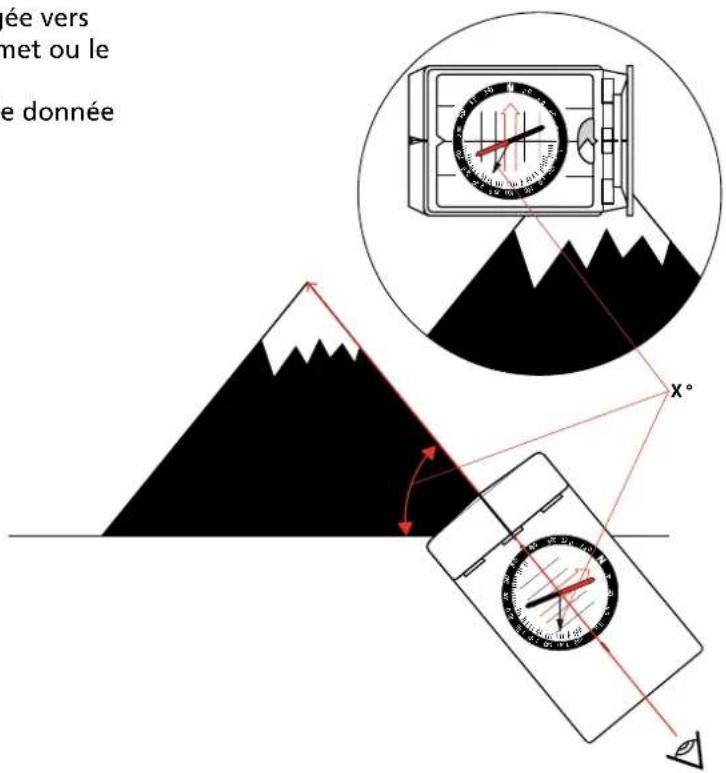

9. Measure slope incline

Valable pour les boussoles MC-2 et MC-2 Global uniquely.

L'échelle de correction de declinaison à l'arrière de la capsule fait également office d'échelle pour le clinomètre.

1. Tournez la capsule de façon à ce que l'index de relèvement soit à 270^ (plein ouest) et inclinez la boussole sur le côté, échelle de declinaison dirigeée vers le bas.
2. Si vous avez une vue dégagée de toute la pente, alignez la boussole sur celle-ci, dos de la boussole dirige vers vous.

1. OU BIEN, si vous n'avez pas une vue dégagée vers l'amont ou l'aval de la pente, visez le sommet ou le pied.
2. Lisez l'indication approximative de la pente donnée par l'aiguille du clinomètre.

10. Entretien

Utilisez uniquement de l'eau propre et du savon doux pour le nettoyage. Nettoyez régulierement votre boussole.

Temperature d'utilisation et de stockage: -30 à +60 °C / -22 à +140 °F

ATTENTION: N'UTILSEZ AUCUN SOLVANT SUR L'APPAREIL.

ATTENTION: N'UTILISEZ PAS DE PRODUIT INSECTICIDE SUR L'APPAREIL.

ATTENTION: NE HEURTEZ PAS L'APPAREL. NE LE FAITES PAS TOMBER.

11. GARANTIE LIMITÉE INTERNATIONALE SUUNTO

La société Suunto s'engage à sa seule et entière discrétion à remédier sans frais, pendant la période de garantie, aux vices de matériel ou de fabrication du produit, par ses propres moyens ou par l'intérimédiaire d'un centre de service agrée Suunto, soit a) en le réparant, soit b) en le replacant par un produit similaire, soit encore c) en le remboursant, sous réserve des conditions générales de la presente garantie limitée internationale. La présente garantie limitée internationale ne couvre pas a) l'usure normale, b) les manipulations brutes, c) les modifications, d) l'exposition à des produits chimiques ou e) une mauvaise utilisation. Sauf dispositions contraires stipulées dans la législation en vigueur, a) la presente garantie limitée internationale est valable et exécutoire quel que soit le pays d'achat et b) pour bénéficier des prestations de la garantie limitée internationale,

l'inscription sur le site MySuunto.com et une preuve d'achat sont exigées. La présente garantie limitée internationale n'a pas d'incidence sur les droits qui vous sont conférés par la législation en vigueur en matière de vente de biens de consommation.

Période de garantie

Garantie internationale limite à vie :

Applicable aux boussoles Suunto A, M, MC, MB et Clipper.

La période de garantie internationale est limite à la durée raisonnable à l'issue de laquelle le produit n'est plus raisonnablement utilisable en raison de son usure normale.

Garantie limitée internationale de 2 ans :

Applicable aux boussoles Suunto AIM, Arrow, Orca-Pioneer et KB. La période de garantie limite internationale est de deux (2) ans a compter de la date de l'achat initial au détail.

Limitation de responsabilité

DANS LES LIMITES AUTORISÉES PAR LES LOIS EN VIGUEUR, LA PRESENTE GARANTIE LIMITÉE INTERNATIONALE CONSTITUE VÔTURE SEUL ET EXCLUSIF RECOURS ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE. SUUNTO NE SAURAIT ÉTRE TENUE RESPONSABLE DES DOMMAGES SPEÇAUX, INDIRECTS, EXEMPLAIES OU ACCESSOIRES. SUUNTO NE SAURAIT ÉTRE TENUE RESPONSABLE DES RETARDS LIÉS À L'EXECUTION DES PRESTATIONS DE GARANTIE.
