AWOD 7224 - Lave-linge WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine à laver à chargement frontal, capacité de 7 kg, classe énergétique A+++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 54 cm
Vitesse d'essorage	1200 tours/minute
Programmes de lavage	Programmes variés incluant coton, synthétiques, délicats, laine, rapide
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé
Maintenance	Filtres accessibles, cycle de nettoyage de tambour recommandé
Sécurité	Système de verrouillage de porte, protection contre les fuites d'eau
Informations générales	Garantie de 2 ans, niveau sonore de 58 dB en lavage, 78 dB en essorage

FOIRE AUX QUESTIONS - AWOD 7224 WHIRLPOOL

Comment puis-je résoudre un problème de bruit excessif pendant le lavage ?

Vérifiez que la machine à laver est bien nivelée et que les pieds sont ajustés. Assurez-vous également que les vêtements sont bien répartis dans le tambour.

Que faire si ma machine à laver ne démarre pas ?

Vérifiez si la machine est branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée et verrouillée.

Pourquoi ma machine à laver ne vide pas l'eau ?

Vérifiez le filtre de pompe pour voir s'il est obstrué. Assurez-vous également que le tuyau de vidange n'est pas plié ou obstrué.

Comment régler un problème de fuite d'eau ?

Inspectez les tuyaux d'alimentation et de vidange pour détecter des fuites. Vérifiez également le joint de porte pour toute usure ou dommage.

Que faire si mes vêtements sortent encore sales après le lavage ?

Assurez-vous de ne pas surcharger la machine. Vérifiez également le type de détergent que vous utilisez et envisagez d'augmenter la température de l'eau si possible.

Comment puis-je nettoyer le tambour de ma machine à laver ?

Effectuez un cycle à vide avec du vinaigre blanc et du bicarbonate de soude pour éliminer les résidus et les odeurs.

Pourquoi le programme de lavage prend-il plus de temps que prévu ?

Cela peut être dû à une faible pression d'eau ou à une surcharge de la machine. Vérifiez également que la machine ne rencontre pas de problèmes techniques.

Comment réinitialiser ma machine à laver WHIRLPOOL AWOD 7224 ?

Débranchez la machine pendant environ 5 minutes, puis rebranchez-la. Cela devrait réinitialiser les paramètres de la machine.

MODE D'EMPLOI AWOD 7224 WHIRLPOOL

Manual de'utilisation

Cette machine à laver est destinée exclusivement pour laver et centrifuger les quantités du linge courantes dans le menage.

• Respectez les instructions fournies dans la presente notice d'utilisation et le tableau des programmes lorsque vous utilisez cet apparéil.

• Conservez la présente notice et le tableau des programmes ; en cas de cession du lave-linge à une autre personne, pensez également à lui donner la présente notice et le tableau des programmes.

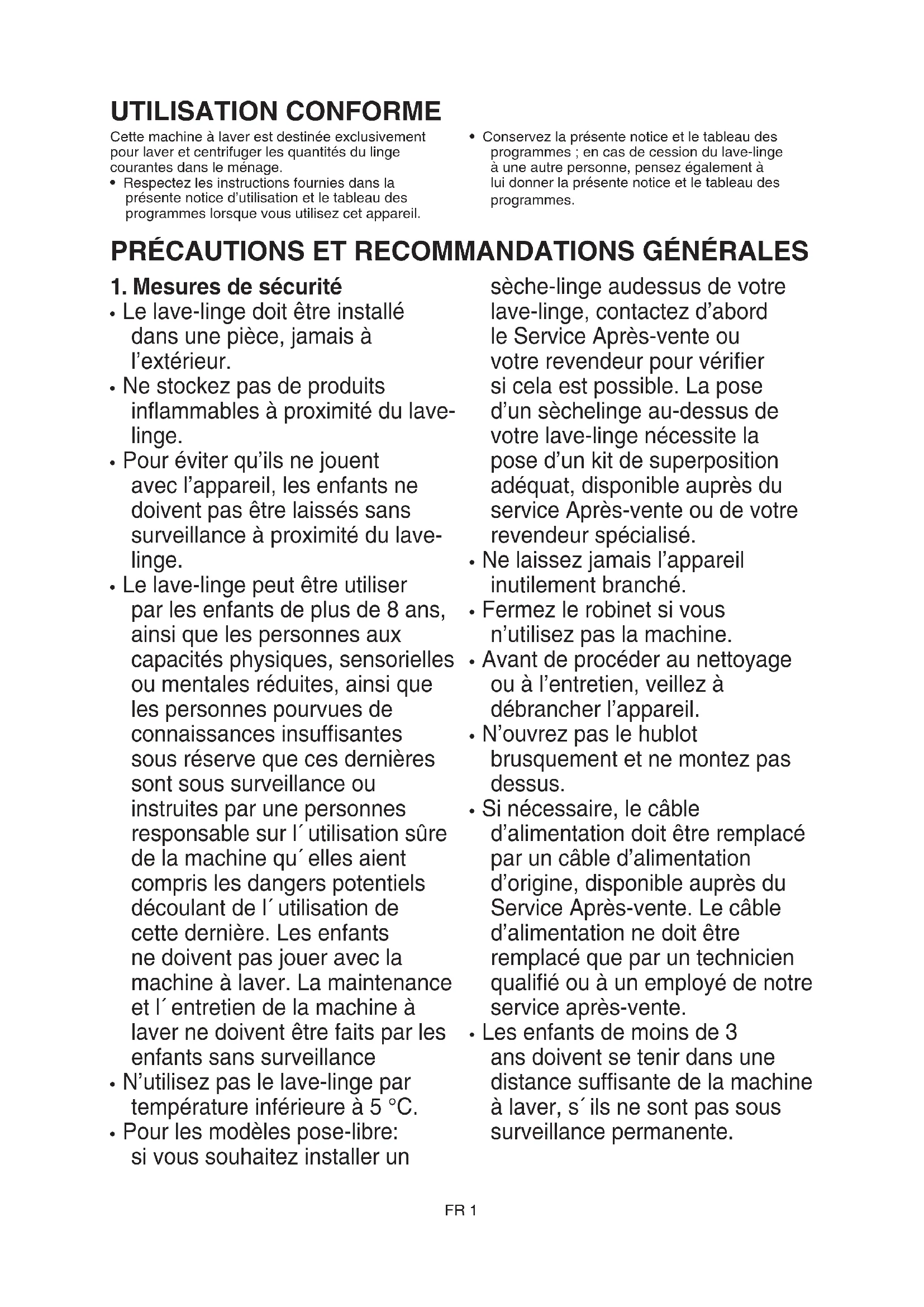

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1. Mesures de sécurité

• Le lave-linge doit être installé dans une piece, jamais à l'extérieur.
• Ne stockez pas de produits inflammables à proximé du lavelinge.
  Pour éviter qu'ils ne jouent avec l'appareil, les enfants ne doivent pas etre laisses sans surveillance a proximite du lavelinge.
  Le lave-linge peut etre utiliser par les enfants de plus de 8 ans, ainsi que les personnes aux capacités physiques, sensorielles ou mentalles réduites, ainsi que les personnes poursuves de connaissances insuffisantes sous réserve que ces dernières sont sous surveillance ou instruites par une personnes responsable sur I'utilisation sure de la machine qu'elles aient compris les dangers potentiels decoulant de I'utilisation de cette derniere. Les enfants ne doivent pas jouer avec la machine à laver. La maintenance et I'entretien de la machine à laver ne doit etre faits par les enfants sans surveillance
• N'utilisez pas le lave-linge par température inférieure à 5^ .
• Pour les modeles pose-libre: si vous souhaitez installer un

seche-linge audessus de votre lave-linge,contactez d'abord le ServiceAprres-ventouvoirer envendeur pour vérifier si cela est possible. La pose d'un sechelinge au-dessus de votre lave-linge nécessite la pose d'un kit de superposition adequat, disponible auprès du serviceAprres-ventoudevanterevendeur spécialisé.

• Ne laisses jamais l'appareil inutillement branche.
• Fermez le robinet si vous n'utilisez pas la machine.
• Avant de procéder au nettoyage ou à l'entretien, veillez à débrancher l'appareil.
  N'ouvrez pas le hublot brusquement et ne montez pas dessus.
• Si nécessaire, le cable d'alimentation doit être remplaced par un cable d'alimentation d'origine, disponible auprès du Service ÀpRES-vente. Le cable d'alimentation ne doit être remplace que par un technicien qualifié ou à un employé de notre service après-vente.

• Les enfants de moins de 3 ans doivent se tener dans une distance suffisante de la machine à laver, s'ils ne sont pas sous surveillance permanente.

• Les évets de ventilation situés au niveau de la base de la machine à laver ne doivent pas être obturés par un tapis épais.

• Si vous envisager de situer votre machine à laver sur un support ou en général sur un point plus élevé, vérifiez, si le support:

-est suffisamment fixe pour le grand poids de la machine à laver,

-est entierement horizontal, est suffisamment grand et que I' emplacement autour de la machine a laver la limite de façon a ce que cette derniere ne puisse se déplacer dans le cas de I' apparition de conditions particulieres de fonctionnement.

• Si vous lave-linge est un modele encastrable:

-ne le maniez pas lorsqu'il est encastré sous le plan de travail -vous ne devez pas démonter le panneau de protection supérieur.

2. Emballage

• Les matérielles d'emballage sont 100% recyclables et portent le symbole du recyclage Pour la mise au rebut, suivez les reglementations locales en vigueur.

3. Mise au rebut des emballages et des ancients apparéils

• Le lave-linge est fabriqué à partir de matérielux recyclables. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur.
• Avant de vous débarrasser de votre apparéil, voirlez à enlever tout résidu de détergent et rendez-le inutilisable en sectionnant le cable d'alimentation.

• Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

• Le symbole prisent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitede comme déchet menager. Il doit par conséquent etremis à un centre de collecte des déchets chargé du recyclage des équipements electriques et electroniques.La mise au rebut doit etre conforme à la reglementation environnementale locale relative à la gestion des déchets.Pour obtenir de plus amples informations sur le traitement, la recupération et le recyclage de ce produit, contactez le service municipal ou la déchetterie de votre ville, voire le revendeur du produit.

4. Gel

• N'installez pas le lave-linge dans une piece exposée au gel. Le cas échéant, assurez-vous que le lave-linge est correctement vidéré après chaque utilisation :
• Debranchez le(s) tuyau(x) d'arrivée d'eau du robinet d'eau et laisserze l'eau s'écouler complètement.
• Retirez le tuyau de vidange du siphon ou du lavabo, et laissez l'eau s'écouler complètement.
• Videz l'eau restant dans l'appareil en suivant les instructions figurant dans le chapitre "Vidange de l'eau résiduelle".

• Cet apparéil répond aux exigences des normes européennes suivantes : 2006/95/EC relative à laasse tension 2004/108/EC relative à la compatibilité électromagnétique

Le fabricant decline toute responsabilité en cas d'endommagement du linge resultant d'instructions d'entretien Incorrectes ou inadéquates fournies avec le vêtement ou l'article.

AVANT D'UTILISER LE LAVE-LINGE

1. Retrait de l'emballage et verification

• Àpres avoir déballé le lave-linge, vérifie qu'il n'as pas été endommagé pendant le transport. En cas de doute, n'utilise pas la machine. Contactez le Service Àpréès-vente ou votre revendeur local.
• Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent être tenus hors de portée des enfants, car ils constituent une source potentielle de danger.
• Si la machine a ete exposoe au froid avant d'etre livree, maintenez-la atemperature ambiente pendant quelques heures avant de la metre en marche.

2. Retrait du bridage de transport

• Le lave-linge est doté d'un bridage de transport prévu pour éviter d'endommager l'intérieur de l'appareil pendant le transport. Avant demettre l'appareil en service, il faut OBLIGATOIREMENT retarder le bridage de transport.
• Une fois cette opération terminée, fermez les ouvertures à l'aide des 4 capuchons en plastique fournis.

3. Installation du lave-linge

• Retirez le film de protection du bandeau de commandes (s'il est present).
• Ne déplacez jamais l'appareil en le tenant par le plan de travail.
• Placez l'appareil sur un sol plat et stable, si possible dans un coin de la pierce.
  Assurez-vous que les quatre pieds reposent correctement sur le sol et que la machine est de niveau (utilissez un niveau à bulle).
• En cas de plancher en bois ou parquet flottant (teils que parquet ou planchers laminés) placer la machine à laver sur un panneau aux dimensions minima de 60 × 60 cm et d'une épaisseur minimum de 3cm , fixé au plancher par l'intermédiaire des vis.
  Assurez-vous que les bouches de ventilation à la base de votre lave-linge (selon modele) ne sont pas obstruées par de la moquette ou autre.

4. Arrivée d'eau

• Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions de votre Compagnie de distribution d'eau.
• Pour les modèles à vanne d'arrivée unique: eau froide.
• Pour les modèles à deux vannes d'arrivée: eau froide ET eau chaude, ou eau froide seulement (voir le chapitre "Notice d'installation").
• Robinet d'eau: Raccord tuyau filtré de 3/4"
• Pression de l'eau (pression du début): 100 -1000 kPa (1-10 bars).
  Utilisez exclusivement des tuyaux neufs pour connecter votre lave-linge à l'arrivee d'eau. N'utilisez en aucun cas de tuyaux usages ; metteze leurs-ci au rebut.
• Pour les modèles à replissage chaud : la température de l'eau chaude à l'arrivée ne doit pas dépasser 60^ .

5. Vidange

• Brancher de manière solide le tuyau d'évacuation au syphon ou à un tuyau de canalisation différent.
• Si le lave-linge est connecté à un système de vidange intégré, assurez-vous que ce dernier est équipé d'un évvent pour empêcher le replissage et la vidange d'eau simultanés (effet de siphon).

6. Raccordement électrique

• Les raccordements électriques doivent être réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur en matière de sécurité.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'intérieur du hublot.
• L'appareil doit être branché au réseau au moyen d'une prise de terre, conformément aux réglementations en vigueur. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions ci-dessus.
• N'utilisz ni rallonge, ni adaptateur multiple.
• L'accès à la prise secteur ou la déconnexion du secteur via un interrupteur bipolaire doit être possible à tout moment après l'installation.
• N'utilisez enaucun cas la machine si elle a eted endommagée pendant le transport. Informez-en le Service Apre's-vente.
• Le remplacement du cable d'alimentation doit être exclusivement réalisé par le service après-venture.
• En cas de mise en place d'un disjoncteur de protection, utiliser de préférence le type à la référence

DESCRIPTION DU LAVE-LINGE (fig. 1)

-Selon modele

a. Plan de travail (pour les modèles pose-libre) / Panneau de protection supérieur (pour les modèles encastrables)
b. Bac à produits
c. Bandeau de commandes
d. Plaque signalétique (à l'intérieur du hublot)

HUBLOT

• Pour ouvrir le hublot, appuyez sur la poignée interieure et tirez vers vous.

e. Hublot
f. Accès à la pompe avec filtre et au tuyau de vidange d'urgence (selon modele) derrière la plinthe
g. Pieds réglables

• Fermez le hublot sans forcer. Il est verrouillé lorsque vous entendez un déclic.

AVANT LE PREMIER CYCLE DE LAVAGE

Afin d'évacuer l'eau qui a stagné dans la machine suite aux tests effectuels par le fabricant, nous vous recommendons de lancer un cycle de lavage court sans charger le tambour.

1. Ouvrez le robinet.

2. Fermez le hublot de l'appareil.

3. Verser une petite quantité de la dessive (maximum 1/3 de la quantité recommendée par le fabricant pour le linge peu sale) dans le compartment de lavage principal du bac à produits.

4. Sélectionnez et démarrez le programme "Synthétiques" à 60^ (voir le Tableau des programmes séparé).

AVANT LE PREMIER CYCLE DE LAVAGE

Tri du linge

1. Triez le linge suivant...
2. Le type de tissu / le symbole de l'étiquette d'entretien.
   Coton, tissus mixtes, synthétiques, laine, linge délicat.
3. Les couleurs.
   Séparez le linge de couleur du linge blanc. Lavez séparément le linge de couleur neuf.
   La dimension.
   Remplissez le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.
   La catégorie du linge.
   Lavez séparément le linge délicat : Sélectionnéz le programme approprié pour la laine lavable en machine les ridesaux et autres textiles délicats. Retirez tous les crochets des ridesaux ou placez les ridesaux avec leurs crochets dans un sac à linge. Utilisé le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres petites pieces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d'oreiller avec fermeture à glissière.
4. Videz les poches Les pieces de monnaie, épinges de sureté, etc. risquent d'endommager le linge, le tambour et la cuve.
5. Fermetures Fermez les fermétures à glissière, les boutons et les agrafes ; attachez les ceintures et les rubans.

Traitement des taches

• En règle générale, les taches de sang, de lait, d'oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
  Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc., ajoutez un détachant dans le compartmentement principal du bac à produits.
• Au besoin, prétraitez les taches tenaces au moyen d'un détachant.

Teinture et decoloration

Utilisez exclusivement des teintures et des produits de blanchiment recommendés pour les lave-linge.
- Respectez les instructions du fabricant.
- Les composants en plastique et en caoutchouc à l'intérieur de l'appareil peuvent changer de couleur au contact des produits de teinture ou de blanchiment.

Chargement du linge

1. Ouvrez le hublot.
2. Introduisez le linge, piece par piece, dans le tambour, sans surcharger le lave-linge. Respectez les poids de chargement indiqués dans le tableau des programmes. (le fait de surcharger la machine donna un résultat moins satisfaisant et froissera les vêtements).
3. Fermez le hublot de l'appareil.

DÉTERGENTS ET PRODUITS ADDITIFS

Conservez le détergent et les produits additifs dans un endroit sec, hors de portée des enfants.
N'utilisez pas de solvants (de l'essence térébenthine, par exemple). Ne lavez jamais en machine des tissus ayant etétraites avec du solvant ou des liquides inflammbables.

Utilisez uniquement du détergent et des produits additifs destinés à une utilisation dans des lavelinge domestiques.

Respecter les consignes sur les linges.

Lechoix du détergent dépend:

Du type de tissu
- De la couleur.
- De la température de lavage.
Du type et du degré de salissure

Du type de tissu Type	de détergent
Linge blanc résistant (eau froide - 95 °C):	lessive très efficace avec blanchissant
Linge blanc fin (eau froide - 40 °C):	lessive fines avec blancheissant et/ou un produit d'éclairissement optique
Couleurs clairs/pastels (eau froide - 60 °C):	lessive fines avec blancheissant et/ou un produit d'éclairissement optique
Couleurs intenses (eau froide - 60 °C):	lessive pour linge coloré sans blanchissant/produit d'éclairissement optique
Couleur noire/couleurs fonçées (eau froide - 60 °C):	lessives spécifiques pou linge noir/foncé

Pour le linge nécessitant un lavage et un traitement spécifique (i.e. laine ou microfibre) il est recommendé d'utiliser les lessives et agents de trempage ou un adoucissant disponible sur le marché. D'autres informations sont trouvables sur le site www.cleanright.eu.

Si vous seLECTIONnez l'option "Prélavage" n'utilise pas de détergent liquide pour le lavage principal.

Le lessive liquide ne doit pas etre utilise dans le cas du Demarrage differé du cycle/Fin de cycle (dépend du modele).

Dosage

Respectez les doses recommanèées et spécifiées sur l'emballage des détergents. Elles dépendant :

• du type et du degré de salissure
• de la quantité de linge

-pleine charge : selon les recommandations du fabricant;

-demi-charge: 3/4 des doses prescrites pour une charge complete;

-charge minimale (environ 1 kg): 1/2 des doses prescrites pour une charge complete

En l'absence de reférence à une charge de linge spécifique sur l'emballage du détergent : les fabricants de détergents basent généralement leurs recommendations de dosage sur 4,5 kg de linge pour un détergent puissant, et 2,5 kg de linge pour un détergent pour linge délicat.

• de la durée de l'eau (renseignez-vous auprès de votre compagnie de distribution d'eau). L'eau douce nécessite moins de détergent que l'eau calcaire.

Remarque:

Un surdosage de détergent peut entrainer une formation excessive de mousse et réduire l'efficacité du lavage. Si le lave-linge déetecte une quantité trop importante de mousse, il peut bloquer l'essorage, ou augmenter la durée du programme et la consommation d'eau (voir également les remarques sur la formation de mousse dans le chapitre "Diagnostic rapide"). Un dosage de détergent insuffisant peut rendre lelinge gris et provoquer des dépôts de calcaire sur laresistance, le tambour et les tuyaux.

Dosage du détergent et des produits additif (fig. 2)

Compartment prélavage

• Lessive pour prélavage (seulement suite à l'activation du mode "Prélavage")

• Lessive pour lavage général (àmettre pour tous programmes de lavage)
• Detachage (option)
• Adoucisseur (option; préconisé pour classe de durée de l'eau 4 ou plus)

Compartment pour adrucissant

• Adoucissant (option)
• Amidon diluée dans l'eau (option)

Ne pas dépasser le niveau indiqué par "MAX" lors du dosage des lessives et adoucissants.

Si vous utilisez du détergent liquide, fermez le bac à produits immédiatement après avoir versé le détergent.

Pour plus d'informations relatives à l'utilisation des déterments et des adoucissants pour les différents modes, consulter le tableau de programmes livre individuellement.

Si vous utilisez de I'eau de Javel

• Lavez votre linge avec le programme désire (Coton, Synthétique), en ajoutant la quantité d'eau de Javel appropriée dans le compartment de l'ASSOULISSANT (refermez soigneusement le bac à produits).
• Dès le programme de lavage terminé, démarrez un cycle de "Rinçage et Essorage" pour éliminer l'odeur résiduelle d'eau de Javel; si vous pouze, vous pouvez ajouter d'adoucissant.
• Ne versez jamais l'eau de Javel et l'assouplissant simultanément dans le département.
• Choisissez de préférence un produit de blanchiment à base d'oxygène; le cas échéant, conformez-vous aux instructions du fabricant.

En cas d'utilisation d'amidon

• Sélectionnez le programme "Rincage et essorage", et contrôle que la vitesse est réduite à 800 tr/min.
• Demarrez le programme, tirez le bac à produits vers vous de façon à ce que puissiez voir environ 3 cm du compartment assouplissant.
• Versez la solution d'amidon dans le compartment assouplissant lorsque l'eau s'écoule dans le bac à produits.

VIDANGE DE L'EAU RÉSIDUELLE/NETTOYAGE DU FILTRE

Nous vous recommendons de contrôle et de nettoyer régulierement le filtré, au moins deux ou trois fois par an, notamment:

• En cas d'activation duvoyant "Nettoyer fille 3
• Si le lave-linge ne vidange pas correctement ou n'essore pas.
• Si le lave-linge se trouve dans une piece exposée au gel, l'eau résiduelle doit être vidangée après chaque utilisation de façon à éviter un endommagement du lave-linge.

REMARQUE IMPORTANTE : avant de vider le filtré, attendez que le tuyau d'eau soit froid.

1. Arrêtez et débranchez l'appareil.
2. Pour ouvrir la plinthe (selon modele) :

-Poussez les languettes droite et gauche (le cas échéant) vers le bas pour libérer et-retirer la plinthe (fig. 3).
-Retirez la plinthe à l'aide du siphon liéven dans le bac à produits : poussez à la main un cote de la plinthe vers le bas, puis introduizez le "nez" du siphon dans l'espace situé entre la plinthe et le panneau avant et dégagez la plinthe (fig. 4).
-Pour les modèles encastrables: démontez le socle du bloc de cuisine.

1. Placez un écipient à proximé du lave-linge.
2. Si votre lave-linge est équipé d'un tuyau de vidange d'urgence: Libérez le tuyau de vidange d'urgence du clip de fixation ou extrayez-le de la base du lave-linge (selon modele). Si votre lave-linge n'est doté d'aucun tuyau de vidange d'urgence: placez un récipient large et plat sous le filtre (fig. 6). Ignorez les

NETTOYAGE ET ENTRETIEN

Toujours débrancher la machine à laver avant de faire tout l'entretien.

Nettoyage du bac à produits

1. Tirez le bac à produits vers vous, jusqu'à la butée. Appuyez avec un doigt sur la partie du siphon portant l'inscription "PUSH" (fig. 10) pour débloquer le bac, puis extrayez-le en le tirant vers vous.
2. Retirez le siphon du compartment "Assouplissant" en le tirant vers le hautt (fig. 11).
3. Lavez toutes les pieces à l'eau courante.
4. Nettoyez le logement du bac à produits à l'aide d'un linge humide.
5. Réinstallé le siphon dans le compartment "Assouplissant" en le poussant jusqu'à ce qu'il s'enclique. Remettez ensuite le bac à produits en place en le poussant dans son logement.

Tuyau d'arrivée d'eau

(fig. 12, 13 or 14, dépend du modele)

Vérifier régulierement l'etat du tuyau - aucune casse ni rupture. Si un défaut est visible sur le tuyau d'arrivée d'eau, remplacez-le par un nouveau tuyau du même type, disponible chez le service dépannage ou au point de vente spécialisé.

Si le tuyau d'arrivée d'eau de votre machine à laver correspond avec le type du tuyau sur la figure 13 et la machine ne prend pas d'eau, vérifier l'indicateur de la vanne de sécurité (A). S'il est rouge, la fonction de sécurité du tuyau pour arrêter l'eau a été activé, le tuyau doit donc être remplace par un nouveau tuyau du même type, disponible chez le service dépannage ou au point de vente spécialisé. Lors du dévissage du tuyau d'arrivée d'eau représenté sur la figure 13, il faut appuyer sur le levier de déblocage (B) vers le bas (si disponible).

étapes 5 à 8 et passez directement à l'etape 9.

1. Maintenez l'extrémité du tuyau de vidange d'urgence dans le recipient et retirez l'obturator (fig. 5).
2. Attendez l'écoulement complet de l'eau, puis réinstallez l'obturator sur l'extrémité du tuyau (fig. 7).
3. Réinstallez le tuyau de vidange d'urgence sur le clip de fixation ou réintroduisez-le dans la base du lavelinge (selon modele).
4. Placez un linge en coton absorbant (une serviette, par exemple) sur le sol, devant le filtré.
5. Ouvrez doucement le filtrer en le tournant dans le sens contraire des aiguilles d'une montre (fig. 8): attendez que toute l'eau se soit écoulée, puis dévissez complètement le filtrer et retirez-le.
6. Seulement pour nettoyer le filtré: nettoyez le filtré et son logement. Vérifié que le rotor de la pompe tourne librement dans le logement du filtré.
7. Réinsérez le filtré et vissez-le en le tournant au maximum dans le sens des aiguilles d'une montre.
8. Versez 1 litre d'eau environ dans le bac à produits afin de reactiver le système "Economique". Vérifiez que le filtré est correctement installé et fixé, et qu'aucun écoulement d'eau n'a lieu.
9. Réinstallé la plinthe (fig. 9). Si nécessaire, inclinelezégèrement le lave-linge vers l'arrière pour réaliser cette opération (l'aide d'une deuxieme personne est nécessaire). Pour les modèles encastrables: remontez le socle du bloc de cuisine.
10. Branchez le lave-linge. L'appareil est à présent opérationnel.

Si vous tuyau d'arrivée d'eau possède une couche de surface transparente (fig. 14), vérifie régulièrement sa couleur. Si la couleur devient plus fonçée, le tuyau a une rupture et doit donc être remplaced. Appelez le service dépannage ou le technicien spécialisé pour remplacer le tuyau.

Nettoyage du filtré situé dans le(s) tuyau(x) d'arrivée d'eau

1. Fermez le robinet et desserrez le tuyau d'arrivee d'eau au niveau du bouchon.
2. Nettoyez le filtrre interne et revissez le tuyau d'arrivée d'eau sur le robinet.
3. Devissez ensuite le tuyau d'arrivée d'eau à l'arrière de la machine.
4. Enlevez le filtré de la machine au moyen de pince et nettoyez-le.
5. Replacez le filtrte et revissez le tuyau d'arrivée d'eau.
6. Ouvrez le robinet et vérifie l'étanchéité des raccordements.

Carrosserie et bandeau de commandes

• Nettoyez avec un chiffon mou et humide. Frotte avec un essuie-tout doux.

Intérieur de l'appareil

• Àpres chaque lavage, laissez le hublot entrouvert pour permettre le séchage du tambour.
• Si vous ne lavez jamais ou rarement du linge à 95^ C, nous vous conseillons de lancer de temps à autre un cycle à 95^ C sans charger le tambour, en ajoutant un peu de détergent. VousMaintiendrez ainsi l'intérieur de l'appareil parfaitement propre.

Joint du hublot

• Séchez le joint du hublot à l'aide d'un linge en coton absorbant après chaque lavage; assurezvous que le joint de porte est totalement sec avant de referrer le hublot du lave-linge vide.
• Vérifiez régulierement l'etat du joint du hublot.

Filtre

• Contrôlez et nettoyez régulierement le filtré, au moins deux à trois fois par an (voir chapitre "Vidange de l'eau résiduelle/Nettoyage du filtré").

N'utilise pas de détergents contenant des solvants, de poudre à recycler, de verre ou de détergents universels et de liquides inflammables. Tous ces produits précités peuvent endommager les surfaces plastiques ou d'autres parties de l'appareil

HUMIDITÉ RÉSIDUELLÉ SUITE A L'ESSORAGE

Le taux d'humidité du linge suite à l'essorage dépendant notamment du type de textile, du programme sélectionné et de la vitesse d'essorage. Le taux le plus bas peut être obtenu en selectionnant le programme de lavage en fonction de la plaque signalétique relative à l'énergie avec une vitesse d'essorage maximum. Ce programme est indiqué dans un tableau particulier de programmes „Programme auquel se refère la plaque signalétique". Vous trouvez ci-dessous un récapitulatif concernant l'humidité résiduelle (en %) par rapport aux différentes classe d'efficacité d'essorage:

Classe d'efficacité d'essorage	Taux résiduel d'humidité en %
A (= le plus efficace) mouts de 45
B 45	ou plus, mais moins de 54
C 54	ou plus, mais moins de 63
D 63	ou plus, mais moins de 72
E 72	ou plus, mais moins de 81

Ne déplacez jamais l'appareil en le saississant par le plan de travail (si disponible).

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Vérifiez que le hublot est correctement fermé et que le bac à produits est repoussé à fond.

ACCESSIONS

Pour certains modèles pose-libre, les éléments suivants sont disponibles auprès du service après-vente ou de votre revendeur spécialisé :

• Un tiroir support à installer sous le lave-linge. Il rehausse l'appareil de façon à en faciliter le chargement et le déchargement. Il vous permet de moins vous baiser pour acceder à la porte. Il constitue en outre une excellente solution de rangement.
• Un kit de superposition permettant l'installation d'un sèche-linge au-dessus du lavelinge.

SERVICE APRES-VENTE

Avant de contacter le Service après-vente:

1. Vérifiez s'il n'est pas possible de remédier vousmème au début (voir le chapitre "Diagnostic rapide").
2. Redémarrez le programme pour vérifier que l'inconvenient a été éliminé.
3. Si l'appareil ne fonctionne toujours pas correctement, contactez le Service Àprous-vente.

Communique les informations suivantes:

• Le type de panne.
• Le modele de lave-linge
• Le code Service (numéro figurant après l'indication SERVICE)

SERVICE

0000 000 0000

1. Debranchez les tuyaux d'arrivée d'eau et de vidange.
2. Laissez s'écouler l'eau encore présente dans les tuyaux et dans l'appareil (voir "Nettoyage du filtré / Vidange de l'eau résiduelle").

3. Installéz le bridage de transport (obligatoire).

4. Un kit de superposition avec étagère permettant l'installation d'un sèche-linge audessus du lave-linge pour un gain de place, et facilitant le chargement et le déchargement du sèche-linge dans cette position surélevée.

5. Un kit panneau de protection permettant l'encastrement du lave-linge sous un plan de travail de cuisine, par exemple. Vérifiez si vous modèle de lave-linge est compatible avec ce kit auprès du service après-vente ou de votre revendeur spécialisé.

L'étiquette Service ÀpRES-vente se trouve à l'intérieur du hublot.

• Voiture adresse complete.
• Voiture numero de téléphone ainsi que l'indicatif regional. Les nombres de téléphone et les adresses des services après-vente sont indiqués sur la carte de garantie. Vous pouvez également contacter le revendeur de l'appareil.

Fabricant:

Whirlpool Europe s.r.l.

Viale Guido Borghi 27

21025 Comerio (VA)

Italy

DIAGNOSTIC RAPIDE

Votre lave-linge est equipé de systèmes de sécurité automatiques qui détectent les anomalies et permettent au système de sécurité de réagir en conséquence. Ces pannes ne sont généralement pas graves et peuvent être résolues en quelques minutes.

Problème Causes -	Solutions - Conseils
L'appareil ne démarre pas,aucun voyant ne s'allume	La fiche n'est pas insérée correctement dans la prise de courant.La prise de courant ou le fusible ne fonctionne pas correctement (testez-les à l'aide d'une lampe de table ou d'un apparéil similaire).La machine à laver s'éteint automatiquement avant le démarrage ou àla fin d'un programme en raison d'économie d'énergie. Pour démarrer la machine à laver, tourner d'abord le sélection vers la position „Arrêt/O“ et ensuite vers la position du programme demanded.
L'appareil ne démarre pas malgré l'activation de la touche “Départ (Pause)”	Le hublot n'est pas correctement fermé.La fonction “Sécurité enfants/Verrouillage touches” a été activée =○(selon modulole). Pour déverrouiller les touches, appuyez simultanément sur les deux touches dotées du symbole de clé et maintenance-les enforcées pendant 3 secondes minimum. Le symbole de clé disparaît de l'afficheur et le programme peut être démarré.
L'appareil s'arrête en coursde programme et le voyageant“Départ (Pause)” clignote	L'option “Arrêt cuve pleine” est activée. Pour l'essorage du linge appuyer sur le bouton “Départ (Pause)”. Pour faire évacuer de l'eau sans essorage sélectionner le programme „Vidange" (si disponible) ou mainstream appuyé le bouton „Reset/Vidange" pendant au moins 3 secondes.Le programme a été modifié. Sélectionnez à nouveau le programme souhaït et appuyez sur la touche “Départ (Pause)".Le programme a été interrompu et la porte a été éventuellesment ouverte.Fermez la porte et redémarrez le programme en appuyant sur la touche“Départ (Pause)".Le système de sécurité de l' apparéil a été activé (voir “Description desvoyants de panne" dans le tableau des programmes).Le robinet d'arrivée d'eau est fermé ou le tuyau d'arrivée d'eau est pliéou obstrué (le voyant "Robinet fermé" s'allume).
Des résidus de détergentet de produits additifs sontprésents dans le bac àproduits	La quantité d'eau à l'arrêtée est insuffisante ; il est possible que les filtresdu conduit d'arrêtée d'eau soient obstrués (voir “Nettoyage et entretien").
L'appareil rouge pendantl'essorage	Le bridage de transport n'a pas été retire; le bridage de transport doitimpérativement être retire avant la mise en service du lave-linge.L'appareil n'est pas de niveau/ne repose pas fermement sur ses quatrepieds (voir le Manuel d'installation séparé).
Le linge n'est pascorrectement essoré	Un déséquilibre lors de l'essorage fait arrêté le cycle d'essorage pourprotéger la machine à laver contre sa déterrioration (voir „Déséquilibre lors de l'essorage").Une formation excessive de mousse empêche l'essorage ; sélectionnézet démarrez le programme "Rinçage et Essorage". Evitez d'utiliser unequantité excessive de détergent (voir "Détergents et produits additifs").La touche "Essorage" a été réglée sur une vitesse d'essorage réduite.
“Le déséquilibre lors del'éssorage" levoyant „Essorage/Vidange" d'eauclignote sur l'écran ouc'est la vitesses/toursd'essorage qui clignote, ou bien levoyant de la vitessed'éssorage clignote one fois le programme fini (enfonction du modele). Le lingeest toujours mouillé.	Le déséquilibre du volume de la machine durant l'essorage a arrêté lecycle, afin deprotéger la machine à laver contre sa déterrioration. C'est bien pour cela que le linge est toujours mouillé.Les raisons possibles du déséquilibre sont: volume insuffisant de linge(seulement quelques grandes pieces absorbantes telles que serviettes) oupièces grandes/lourdes de linge.Si possible, ne pas faire laver les petits volumes de linge.Lors du lavage de pieces grandes ou lourdes il est recommendéd'ajouter également les pieces des dimensions différentes.Pour essorer un linge mouillé, ajouter le linge de diverses dimensions,seLECTIONner et lancer le programme „Rinçage et Essorage".
Traces de détergent sur lelinge après le lavage	Les traces blanches sur les tissus noirs sont provoquées par des composants insolubles des détergents en poudre sans phosphate.Evitez de surdoser le détergent. Utilisez un détergent liquide. Si possible,sélectionnez l'options "Rinçage Plus". Brossez le linge.
Problème Causes	- Solutions - Conseils
Le lave-linge s'accêté plusieurs minutes au milieu d'un programme en cours; le programme de lavage ne semble pas progresser	Fonction normale du lave-linge permettant une optimisation de la phase de rincege. Une telle pause peut être le résultat de l'utilisation d'une quantité trop importante de détergent ; le lave-linge interrupt automatiquement le programme de façon à permettre la réduction de la quantité de mousse. Cette pause peut être répetée plusieurs fois jusqu'à ce que la réduction de la quantité de mousse soit suffisante pour permettre la poursuite du cycle de lavage. Si la mousse persististe, le voyant rouge "Service" s'allume et l'indication "F18" ou "Fod" s'affiche. Le cas échéant, reportezvous aux instructions relatives au voyageur "Service" dans les pages suivantes.
Le programme dure bien plus longtemps ou moins longtemps que le temps indiquédans le tableau des programmes ou dans la zone d'affchage (selon modèle)	Fonction normale du lave-linge permettant une adaptation à des facteurs pouvant influencer la durée du programme, tels qu'une formation excessive de mousse, un déséquilibre de charge provoqué par des articles lourds, une montée en tempé-rature moins rapide en raison d'une température basse de l'eau à l'arrivée, etc. Le système de détention du lavelinge adapte en outre la durée du programme au volume de linge à laver. En fonction de ces facteurs, la durée est recalculée en cours de programme et mise à jour si nécessaire. Le cas échéant, une anima-tion apparait dans la zone d'affichage (selon modèle) pendant la période de calcul. Pour les petites charges, le programme peut avoir une durée jusqu'à 50 % inférieure à la durée indiquée dans le tableau des programmes.

Description des voyants de panne

Voyant de panne clingote	Indication sur l'écran d'affichage (selon modèle)	Description - Causes - Solutions
“Service”®	de “F03” à “F43” (à l'exception de “F18” et “F24”)	“Panne du module électrique” Appuyez sur la touche “Annulation/RàZ” pendant au moins 3 secondes.
	“F24”	Peut s'afficher en cas de lavage de linge très absorbant ou en cas de volume de linge à laver trop important pour un programme destiné à des charges réduites. Ne surchargez pas le lave-linge. Appuyez sur la touche “Annulation/RàZ” pendant au moins 3 secondes pour arrêtier le programme. Sélectionnez et démarrez le programme “Rinçage et Essorage” pour terminer correctement le programme de lavage.
	“F02” ou “FA”	“Panne d'hydrosécurité” Positionnéze le sélecteur de programme sur “Arrêt/O”, débranchez la fiche de la prise secteur et fermez le robinet d'eau. Effectuez ensuite les opérations suivantes : • Rebranchez l'appareil. Ouvrez le robinet d'eau (un écoulment immédiat d'eau dans l'appareil sans que celui-ci ait été mis en marche indique un problème. • Le cas échéant, fermez le robinet et contactez le service après-vente). • Sélectionnéz et démarrez à nouveau le programme souhaité.
	“F18” ou “Fod”	“Mousse excessive” Une quantité excessive de mousse a interrompu le cycle de lavage. Si votre lave-linge est doté d'une fonction“Aide au dosage” et que vous l'avez utilisé : vérifiez si les dosages définis pour les différents groupes de programmes correspondant aux dosages recommends pour les détergents utilisés (reportez-vous aux informations détaillées figurant dans les instructions séparées de la fonction“Aide au dosage”). Sélectionnéz et démarrez le programme “Rinçage et Essorage”. Sélectionnez ensuite à nouveau le programme souhaité et démarrez-le en veillant à utiliser moins de détergent. Reportez-vous également à la section “Le lave-linge s'arrête plusieurs minutes...” sur la première page du chapitre Diagnostic rapide.
Voyant de panne clingote	Description - Causes - Solutions
"Robinet d'eau fermé"	L'eau n'entre que lentement ou pas du tout. Levoyant "Départ(Pause)" clignote.Effectuez les vérifications suivantes:Le robinet d'arrivée d'eau est complètement ouvert et la pression de l'eau est suffisante.Letuyau d'arrivée d'eau n'est pas pié.Let filtruduyuyau d'arrivée d'eau n'est pas obstrué (voir "Nettoyage et entre-tien").L'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée.Lever re- regard de la soupape de sécurité du tuyau d'arrivée d'eau est rouge (si votre apparéil est équipé d'un tuyau d'arrivée d'eau comme illustré sur la figure 13, reportez-vous au chapitre précédent "Nettoyage et entretien").Remplacez le tuyau par un tuyau neuf identique, disponible auprès du service après-ventoude votre revendeur spécialisé.Une fois le problème éliminé, redémarrez le programme en appuyant sur la touche"Départ(Pause)". Si le problème persiste, contactez le service après-vente.
"Nettoyer filtre"	La vidange de l'eau ne s'effectue pas. L' apparéil s'arrête à la phase correspondante du programme. Débranchez l' apparéil et effectuez les vérifications suivantes:Le tuyau de vidange n'est pas pié ni obstrué d'une façon ou d'une autre.Ni le filtré ni la pompé ne sont obstrués (voir le chapitre "Vidange de l'eau résiduelle/Nettoyage du filtre"; attendez le refroidissement de l'eau avant de vidanger l' apparéil).Le tuyau de vidange n'est pas gelé.Une fois le problème éliminé, appuyez sur la touche "Annulation/RàZ"pendant au moins 3 secondes; redémarrez ensuite le programme souhaité. Si le problème persiste, contactez le service après-vente.

Si vous lave-linge n'est pas équipé d'un affichage du temps résiduel, essayez d'identifier laquelle des situations décrites ci-dessus pourrait être à l'origine de la panne et suivez les instructions qui s'y rapportent.

GUIDE D'INSTALLATION

Les images se trouvent sur la chemise de la Notice d'emploi.

Pour les modèles encastrables: voir la „Notice d'installation et de montage“, jointe séparation.

La présence de bruits, de vibrations excessives at de fuites d'eau peut etre due a une mauvaise installation.

Pour les modèles pose-libre: SANS la tener par le plan de travail.

ENLEVEZ LE BRIDAGE DE TRANSPORT! (fig.15)

-Il faut impératifement enlever le bridage de transport afin de ne pas endommager l'appareil!

-Conservez le bridage de transport pour de futurs déplacements de l'appareil; si ce cas se presente, montez le bridage de transport en suivant le sens inverse du démontage.

1. Desserer et devisser les vis des 4 boulons de tranport; utiliser la clé 13mm (fig. 16a, b).
2. Ensuite, revisisser les vis à 2 cm environ. ÀpRES, sortir les pieces en plastique de l'arrière de la machine à laver en agitant et en tirant les vis (fig. 16c, d, e).
3. Les bouchons plastiques fournis avec la machine sont à boucher les orifices, pour que ceux derniers soient obturés (fig. 16f).

RéGLAGE DES PIEDS

La machine doit être installée sur une surface solide et à niveau (si nécessaire utilisez un niveau).

Si la machine est placée sur un plancher en poutres de bois, répartissez le poids en posant l'appareil sur un panneau de contre-plaque 60 × 60 cm et de 3 cm d'épaissur minimum, fermement visse au sol.

Compensez les petites inégalités du sol en réglant les pieds ; n'insérez sous les pieds ni morceaux de bois. Dévisser manuellement les pieds de la machine à laver en faisant 2-3 tours dans le sens d'une aiguille d'une montre. Ensuite, débloquer l'écrou de sécurité moyonnant une clé 13 mm. (fig. 17, 18).

Soulevez légèrement la machine et réglez la hauteur du pied en le faisant tourner (fig. 18).

Remarque importante: resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre vers le lave-linge (fig. 19, 20).

BRANCHEZ LE TUYAU D'ARRIVEE D'EAU

Si vous tuyau d'arrivee d'eau n'est pas installe, visser à la main I'embout replie du tuyau sur la vanne située sur la partie arriere de la machine (fig. 21, 22). Visser à la main I'embout croit du tuyau sur le robinet, bien serrer I'écrou.

Attention:

Veillez a ce que le tuyau ne soit pas plie!
- L'appareil ne doit enaucun cas etre connecte au mitigeur d'unchauffe-eau non pressurise.
- Verifiez l'étanchéité des raccordements en ouvrant le robinet à fond.
- Si le tuyau n'est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa - en conformité avec EN 61770). Si vous avez besoin du tuyau limiteur plus long, contactez notre service client ou votre représentant ant commercial.
- Vérifiez régulierement que le tuyau d'arrivée ne presente ni signes de fragilisation, ni fissures. Le cas échéant, remplacezle.
- Le lave-linge peut être branché sans clapet anti-retour.

BRANCHEZ LE TUYAU DE VIDANGE

1. Si le tuyau d'évacuation est installé de façon représentée sur la figure 23: Demonter le tuyau des ses supports identifiés par les flèches.
2. Si le tuyau de vidange est installé dans la partie supérieure de la machine à laver (fig. 24): Débranchez-le des deux clips comme indiqué par les flèches (selon le modele).

3. Brancher de manière solide le tuyau d'évacuation au syphon ou à un tuyau de canalisation différent.

4. Vérifiez que le tuyau ne forme pas de noeud.
   Fixez letuyauafin qu'ilne tombe pas.

5. Les petits lavabos ne convennent pas.
6. Pour effectuer une extension, utilisez un tuyau du même type et fixez les branchements avec les clips.
7. Hauteur du siphon - raccordement du tuyau d'évacuation doit être à 60 cm min. et à 125 cm max.
8. Longueur max. totale du tuyau d'évacuation: 2,50 m (dans ce cas, la hauteur de fixation max. est de 90 cm).

RACCORDEMENT ÉLECTRIQUE

Utilisez une fiche avec prise de terre.
- N'utilisez ni rallonge, ni adaptateur multiple.
- Le cable d'alimentation ne doit être replacé que par un technicien/agree.
- Les raccordements électriques doivent être conformes aux normes locales.

GEBRUKSOMSCHRIJVING
