AWZ 234 - Déshumidificateur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	Whirlpool
Modèle	AWZ 234
Dimensions (L x H x P)	600 x 850 x 560 mm
Alimentation	230 V, 50 Hz (vérifier sur la plaque signalétique)
Puissance	Voir plaque signalétique
Type d'évacuation	Avec tuyau d'évacuation d'air (diamètre 10 cm, longueur max 3 m avec 2 coudes) ou sans tuyau dans une pièce ventilée
Réversibilité de la porte	Oui
Filtre	Oui, nettoyable à l'eau et brosse douce
Entretien	Nettoyer le filtre après chaque cycle, utiliser un détergent neutre pour l'extérieur
Sécurité	Protection par dispositif à courant différentiel résiduel ≤30 mA, mise à la terre obligatoire
Accessoires fournis	Tuyau d'évacuation d'air avec adaptateur
Programmes	Programmes de séchage selon le textile, option Délicat
Emplacement d'installation	Pièce ventilée, température modérée (15-20°C), éviter gel et température >35°C
Matériaux	Emballage recyclable à 100%

FOIRE AUX QUESTIONS - AWZ 234 WHIRLPOOL

Comment installer le tuyau d'évacuation d'air ?

Placez le déshumidificateur sur une serviette en le basculant sur la droite. Poussez l'adaptateur dans le tuyau, montez le tuyau avec l'adaptateur sur le raccord situé sous l'appareil et bloquez-le. Dirigez le tuyau vers l'extérieur sans le plier (diamètre intérieur 10 cm, longueur max 3 m avec 2 coudes).

Peut-on utiliser le déshumidificateur sans tuyau d'évacuation ?

Oui, installez-le dans une pièce bien ventilée, non poussiéreuse, en laissant au moins 10 cm entre le mur et l'arrière de l'appareil.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil. Ouvrez la porte, retirez le doigt de sécurité en le tournant de 90°. Dévissez les vis de charnière et de fermeture. Retournez la porte et fixez-la de l'autre côté. Remontez le système de fermeture et le doigt de sécurité.

Comment nettoyer le filtre ?

Nettoyez le filtre après chaque cycle. Si encrassé, utilisez de l'eau et une brosse douce. Ne pas utiliser de produits abrasifs.

Que faire en cas de remplacement du câble d'alimentation ?

Utilisez un modèle identique disponible auprès du service après-vente. Le remplacement doit être effectué par un électricien qualifié.

Quelles précautions de sécurité électrique faut-il respecter ?

L'installation doit être conforme aux normes en vigueur, avec mise à la terre. Dans une salle de bain ou douche, un dispositif différentiel ≤30 mA est obligatoire. Évitez adaptateurs et rallonges.

Le déshumidificateur peut-il être installé sur un lave-linge ?

Oui, avec le kit de superposition AMH 542 (disponible chez le revendeur). Assurez-vous que le tuyau d'évacuation est horizontal ou vers le haut.

Comment économiser de l'énergie ?

Utilisez toujours une charge complète, privilégiez l'essorage maximal de votre lave-linge, nettoyez le filtre après chaque cycle et installez l'appareil dans une pièce à 15-20°C.

Que faire en cas de transport endommagé ?

N'utilisez pas l'appareil et contactez le service après-vente ou votre revendeur.

Quels sont les matériaux d'emballage ?

Les matériaux sont recyclables à 100% (sacs en plastique, polystyrène). Gardez-les hors de portée des enfants.

MODE D'EMPLOI AWZ 234 WHIRLPOOL

1. Retrait de l'emballage et vérification

• Après déballage, vérifiez que le sèche-linge est en bon état. En cas de doute, n'utilisez pas le sèche-linge. Contactez le service après-vente ou votre revendeur.
• Gardez les éléments d'emballage (sacs en plastique, polystyrène, etc.) hors de portée des enfants, car ils peuvent être dangereux.

2. Raccordement électrique

• L'installation électrique doit être effectuée suivant les normes en vigueur. En particulier, les appareils installés dans les locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au plus égal à 30 mA. Assurez-vous que la mise à la terre de ce sèche-linge est conforme aux prescriptions en vigueur.
• Les caractéristiques techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'arrière du sèche-linge.
• Le fabricant décline toute responsabilité pour les dommages aux personnes ou aux biens résultant de la non-observation de ces prescriptions.
• L'utilisation d'adaptateurs, de rallonges ou de prises multiples est déconseillée.
• Avant d'effectuer l'entretien, mettez le sèche-linge hors tension.
• Ne faites pas fonctionner le sèche-linge s'il a été endommagé pendant son transport. Consultez un technicien du service après-vente.
• En cas de remplacement du câble électrique, consultez un technicien du service après-vente.

3. Installation

• N'installez pas votre sèche-linge dans un endroit exposé à des conditions climatiques extrêmes, telles que : ventilation insuffisante, températures trop basses (risque de gel) ou trop élevées (supérieures à 35 °C).
• Retirez le film de protection du bandeau de commande.
• Effectuez la mise à niveau du sèche-linge en réglant ses deux pieds avant. Veillez à ne pas coincer le câble électrique entre le sèche-linge et le mur.

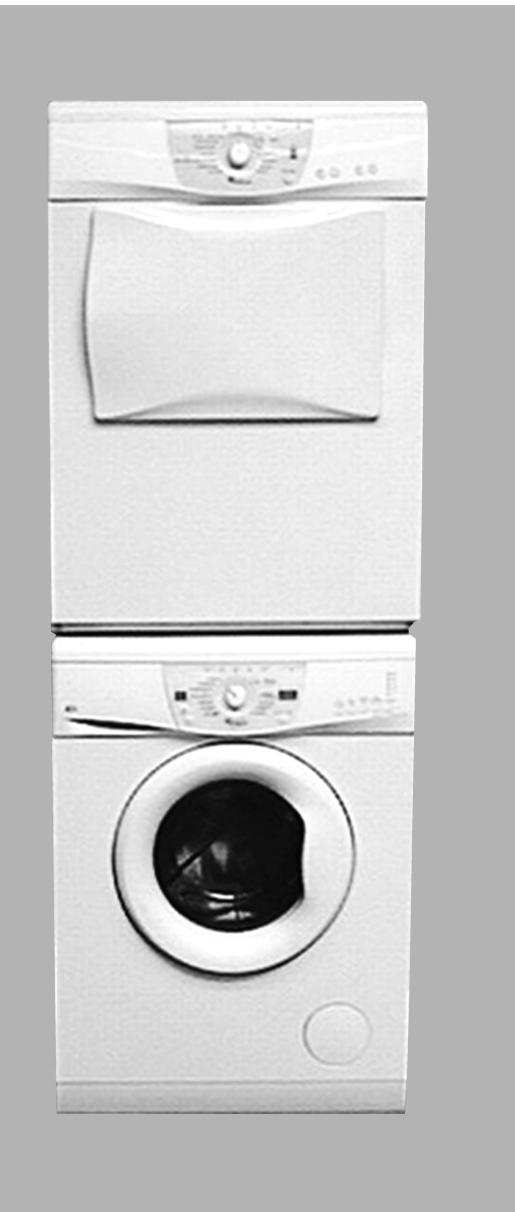

Kit de superposition

Le sèche-linge peut être posé sur votre lave-linge à chargement frontal, en utilisant le kit de superposition AMH 542, disponible auprès de votre revendeur.

Encombrement minimum :

Largeur : 600 mm

Hauteur : 850 mm

Profondeur : 560 mm

PRÉCAUTIONS ET RECOMMANDATIONS GÉNÉRALES

1. Emballage

Les matériaux d'emballage sont recyclables à 100 % et portent le symbole de recyclage.

2. Conseils pour économiser l'énergie

• Séchez toujours une pleine charge, en fonction du textile et du programme/temps de séchage. Utilisez de préférence la vitesse d'essorage maximale autorisée de votre machine à laver. Vous gagnerez du temps et vous économiserez de l'énergie lors de l'utilisation du sèche-linge.
• Ne séchez pas le linge plus qu'il n'est nécessaire. Nettoyez le filtre après chaque cycle de séchage.
• Installez votre sèche-linge dans une pièce à température modérée (15 °C à 20 °C). En cas de température supérieure, aérez la pièce.
• Sélectionnez toujours un programme/temps de séchage qui convient à la charge afin d'obtenir les résultats de séchage requis.
• Sélectionnez l'option Délicat seulement pour les petites charges.
• Par exemple, pour le séchage de linge en coton, vous pouvez mélanger du linge prêt à repasser et du linge prêt à ranger. Commencez par le programme/temps de séchage prêt à repasser. En fin de cycle, retirez le linge à repasser puis séchez le reste de la charge en sélectionnant le cycle prêt à ranger.

3. Mise au rebut de l'emballage et d'un ancien sèche-linge hors d'usage.

Ce sèche-linge est fabriqué à partir de matériaux réutilisables. Si vous décidez de vous séparer de votre sèche-linge, vous devez le faire en conformité avec la législation en vigueur localement sur l'évacuation des déchets.

• Avant la mise au rebut, coupez le cordon d'alimentation afin de rendre le sèche-linge inutilisable.

4. Sécurité des enfants :

Il est fortement déconseillé de laisser jouer les enfants avec le sèche-linge.

5. Recommandations générales :

• Après l'utilisation, ramenez toujours le bouton de sélection du programme/temps de séchage sur la position "0" pour éviter la mise en marche accidentelle du sèche-linge.
• Avant le nettoyage ou les opérations de maintenance, mettez le sèche-linge hors tension et débranchez-le du secteur. Pour nettoyer l'extérieur du sèche-linge, utilisez un détergent neutre et un chiffon humide.
• N'utilisez jamais de produits abrasifs.
• Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte.
• Si le filtre est encrassé, nettoyez-le avec de l'eau et une brosse douce.
• Lorsque le remplacement du câble d'alimentation est nécessaire, utilisez un modèle identique à l'original que vous pouvez vous procurer auprès de notre Service Après-Vente. Le cordon d'alimentation doit exclusivement être remplacé par un électricien qualifié.

Déclaration de conformité CE

Ce sèche-linge a été conçu, fabriqué et distribué en conformité avec les exigences de sécurité des directives CE :

93/68/CE. - Ce sèche-linge est donc pour un usage domestique seulement.

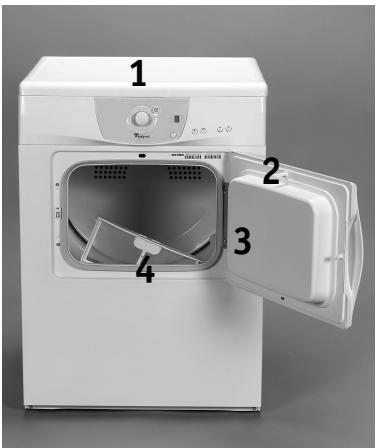

DESCRIPTION DU SÈCHE-LINGE

1. Plan de travail
2. Doigt de sécurité de la porte
3. Porte

Pour ouvrir la porte : tirez sur la poignée

Pour fermer la porte : poussez-la délicatement

jusqu'à la fermeture.

1. Filtre

RACCORDEMENT POUR L'ÉVACUATION DE L'AIR

Le sèche-linge est livré avec le tuyau d'évacuation de l'air et son adaptateur à l'intérieur du tambour.

Remarque : Si la machine est livrée sans le tuyau d'évacuation de l'air, utilisez le kit AMH 577 kit que vous pourrez vous procurer auprès de votre Revendeur.

Installation du tuyau d'évacuation d'air

1. Posez une serviette ou une protection sur le sol à droite du sèche-linge.
2. Faites basculer le sèche-linge sur sa droite (vu de face) et couchez-le sur la serviette ou la protection.
3. Poussez l'adaptateur dans le tuyau (voir l'illustration). Montez le tuyau flexible d'évacuation d'air avec l'adaptateur sur le raccord situé au-dessous du sèche-linge et bloquez-le.

Ventilation vers l'extérieur

• Positionnez le tuyau d'évacuation d'air vers l'extérieur en évitant de le plier (diamètre intérieur 10 cm, longueur maximale avec deux coudes 3 m).
• Si vous installez le sèche-linge sur une machine à laver, veillez à ce que le tuyau flexible soit horizontal ou vers le haut. Le tuyau d'évacuation ne doit pas être placé vers le bas.
• Ne montez pas de filtre à l'extrémité du tuyau. Il pourrait s'obstruer et, par conséquent, réduire l'efficacité de votre sèche-linge.
• Ne branchez pas le tuyau d'évacuation de l'air à une cheminée.
• Ne connectez pas le tuyau d'évacuation au système de chauffage. N'utilisez que des conduits isolés de l'humidité.

Sans tuyau d'évacuation

• Installez le sèche-linge dans une pièce bien ventilée. La pièce ne doit pas être poussiéreuse.

Laissez au moins un espace de 10 cm entre le mur et l'arrière du sèche-linge.

RÉVERSIBILITÉ DE LA PORTE

Réversibilité de la porte

1. Débranchez le sèche-linge.
2. Ouvrez la porte.
3. À l'aide d'une clé, retirez le doigt de sécurité placé sur la partie supérieure de la porte. Faites tourner de 90° le doigt de sécurité et enlevez-le.
4. Dévissez les 2 vis de la charnière de la porte et enlevez la porte.
5. Dévissez les 2 vis situées au-dessus et au-dessous du système de fermeture de la porte.

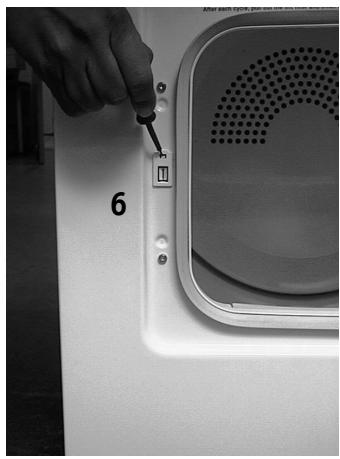

6. Pour enlever le système de fermeture :

À l'aide d'un tournevis, appuyez sur le crochet situé sur la partie supérieure, tirez le crochet vers l'avant et enlevez le système de sécurité.

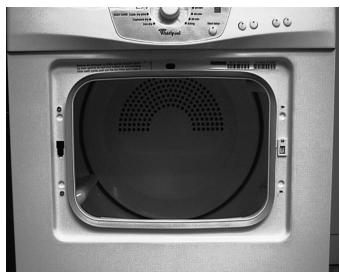

1. Retournez la porte : Fixez la porte avec les 2 vis à l'emplacement besoin. Refixez le système de fermeture de l'autre côté. Revissez les 2 vis situées au-dessus et au-dessous du système de fermeture de la porte.
2. Remettez en place le doigt de sécurité sur la partie supérieure de la porte.
