WHAD50PDW - Déshumidificateur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	Whirlpool
Modèle	WHAD50PDW
Capacité de déshumidification	50 pints par jour (environ 23,7 L)
Alimentation électrique	115 V, 60 Hz, 12 A max
Type de réfrigérant	R32 (combustible, respectueux de l'environnement)
Dimensions (approx.)	38 cm (L) x 28 cm (P) x 61 cm (H)
Poids (approx.)	18 kg
Niveau sonore	Non spécifié dans la notice, estimation : environ 48-52 dB(A)
Plage de température de fonctionnement	5 °C à 35 °C (41 °F à 95 °F)
Réglage de l'humidité	35 % à 80 % HR, pas de 5 %
Vitesses du ventilateur	2 (Faible, Forte)
Modes préréglés	Chambre, Continu, Sous-sol
Minuterie programmable	Arrêt automatique et mise en marche différée jusqu'à 24 h
Fonctions spéciales	Pompe de relevage intégrée (hauteur max 5 m), verrouillage enfants, dégivrage automatique, indicateur de réservoir plein et de nettoyage du filtre
Capacité du réservoir	Non spécifié, estimation : environ 5 L
Option de vidange continue	Oui, via raccord de vidange (tuyau de jardin ou kit fourni)
Filtre	Lavable, amovible
Entretien	Nettoyage du filtre toutes les 2 semaines, nettoyage du réservoir régulièrement
Sécurité	Arrêt automatique réservoir plein, protection antigel, mise à la terre obligatoire
Pièces détachées	Filtre, réservoir, roulettes, kit de vidange (pompe)
Garantie	1 an pièces et main-d'œuvre (garantie limitée par XLS Products)

FOIRE AUX QUESTIONS - WHAD50PDW WHIRLPOOL

Le déshumidificateur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est bien branché sur une prise à 3 alvéoles reliée à la terre. Contrôlez le fusible ou le disjoncteur. Si le réservoir est plein, videz-le et remettez-le correctement en place. Après une panne de courant, l'appareil redémarre automatiquement après 3 minutes.

Comment utiliser la vidange continue avec la pompe ?

Retirez le bouchon de vidange à l'arrière, installez le kit de tuyau fourni et vissez-le fermement. Placez l'autre extrémité du tuyau dans un drain adapté (hauteur max 5 m, longueur max 16 m). Allumez l'appareil et appuyez sur le bouton PUMP pour activer la pompe.

Que signifie le code 'CO' sur l'affichage ?

Le mode Continu (CO) fait fonctionner le déshumidificateur en continu, quel que soit le taux d'humidité. Pour l'activer, appuyez sur le bouton MODE jusqu'à voir 'CO' sur l'écran. Le témoin 'Continuous' s'allume.

Comment régler la minuterie pour un arrêt automatique ?

Allumez l'appareil, appuyez sur TIMER, puis utilisez les flèches haut/bas pour régler la durée (par paliers de 30 min jusqu'à 10 h, puis par paliers de 1 h jusqu'à 24 h). Après le temps défini, le déshumidificateur s'arrête automatiquement.

Pourquoi le voyant 'Clean Filter' est allumé ?

Ce voyant s'allume après 250 heures d'utilisation pour indiquer que le filtre doit être nettoyé. Retirez le filtre, lavez-le à l'eau tiède savonneuse, séchez-le complètement, puis réinstallez-le. Appuyez sur le bouton FILTER pour réinitialiser le témoin.

L'appareil dégage de la glace sur les serpentins, est-ce normal ?

Oui, cela peut se produire si la température ambiante est basse. Le déshumidificateur dispose d'un dégivrage automatique : le compresseur s'arrête et le ventilateur continue jusqu'à ce que la glace fonde (généralement dans l'heure). Ensuite, l'appareil reprend son fonctionnement normal.

Comment activer le verrouillage enfant ?

Maintenez enfoncé le bouton TIMER pendant 3 secondes. Le témoin Lock s'allume. Pour désactiver, répétez la même opération. Cela empêche toute modification accidentelle des réglages.

Le déshumidificateur ne sèche pas assez, que vérifier ?

Assurez-vous que les entrées et sorties d'air ne sont pas obstruées. Vérifiez le réglage d'humidité : réduisez le pourcentage (35-80 %). Fermez portes et fenêtres. La température doit être supérieure à 5 °C. Si l'appareil est neuf, patientez 24 h pour atteindre l'humidité souhaitée.

Que faire en cas de code d'erreur E1, E2 ou E3 ?

Les codes E1 et E2 indiquent une défaillance du capteur (température ou humidité). Le code E3 signale une fuite de réfrigérant. Dans tous les cas, débranchez l'appareil et contactez le service client au 1 800 207-1156 pour une réparation par un professionnel.

Puis utiliser un tuyau d'arrosage standard pour la vidange ?

Oui, vous pouvez utiliser un tuyau de jardin standard. Assurez-vous que le diamètre externe est de 27 mm (1 1/16 po) et le pas de vis de 11,5 TPI. Pour une vidange gravitaire, ne dépassez pas 2 m de long ; avec la pompe, jusqu'à 16 m.

MODE D'EMPLOI WHAD50PDW WHIRLPOOL

Pour des questions à propos des caractéristiques, du fonctionnement/rendement, des pièces ou du service, composer le : 1 800 207-1156.

Au Canada, pour assistance, installation ou service, composer le : 1 800 207-1156.

Table des matières

SÉCURITÉ DU DÉSHUMIDIFICATEUR.... 18

INTRODUCTION AUX RÉFRIGÉRANTS R32.... 19

EXIGENCES D'INSTALLATION 20

PIÈCES ET CARACTÉRISTIQUES...... 21

UTILISATION DE VOTRE DÉSHUMIDIFICATEUR..... 23

ENTRETIEN ET NETTOYAGE 27

DÉPANNAGE 28

Whirlpool. Tous droits réservés. Fabriqué sous licence par XLS Products, Pennsylvania. Garantie limitée fournie par XLS Products.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Importantes instructions de sécurité

AVERTISSEMENT: Pour réduire le risque d'incendie, d'électrocution ou de blessure lors de l'utilisation de votre climatiseur, suivez ces précautions de base:

■ Brancher sur une prise à 3 alvéoles reliée à la terre. ■ Ne pas enlever la broche de liaison à la terre. ■ Ne pas utiliser un adaptateur. ■ Cet appareil ne convient pas à une utilisation par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.

■ Ne pas utiliser un câble de rallonge. ■ Débrancher le climatiseur avant l'entretien. ■ Utiliser deux ou plus de personnes pour déplacer et installer le climatiseur. ■ Ne pas boire l'eau recueillie dans le bac. ■ Les enfants doivent être placés sous surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.

CONSERVEZ CES INSTRUCTIONS

Introduction aux réfrigérants R32

Les réfrigérants utilisés dans nos déshumidificateurs sont des hydrocarbures sans danger pour l'environnement. Ce type de réfrigérant est inodore et combustible, ce qui signifie qu'il peut brûler et exploser dans certaines circonstances. Cependant, il n'y a aucun danger de brûlure ou d'explosion si vous respectez le tableau ci-dessous lorsque vous installez votre déshumidificateur dans une pièce avec une zone appropriée et que vous l'utilisez correctement.

déshumidificateur Comparé aux réfrigérants ordinaires, le réfrigérant R32 est respectueux de l'environnement, ne détruit pas l'ozone et a une très faible valeur d'effet de serre.

Avertissement

• Veuillez lire le manuel avant l'installation, l'utilisation, la maintenance.
• N'utilisez pas de moyens pour accélérer le processus de dégivrage ou de nettoyage, autres que ceux recommandés par le fabricant.
• Ne pas percer ou brûler l'appareil. L'appareil doit être stocké dans une pièce sans sources d'inflammation en fonctionnement continu (par exemple : flammes nues, appareil à gaz en fonctionnement) et sans sources d'inflammation (par exemple : un radiateur électrique en fonctionnement) à proximité de l'appareil.
• Veuillez contacter le centre de service après-vente le plus proche lorsque des travaux de maintenance sont nécessaires. Au moment de la maintenance, le personnel de maintenance doit strictement se conformer au manuel d'utilisation fourni par le fabricant correspondant. Toute personne non professionnelle est interdite pour la maintenance du climatiseur.
• Il est nécessaire d'éliminer le réfrigérant dans le système lors de l'entretien ou de la mise au rebut d'un climatiseur. Sachez que les réfrigérants peuvent ne pas contenir d'odeur. ● Gardez les ouvertures de ventilation libres de toute obstruction.
• Toute personne impliquée dans des travaux ou l'effraction dans un circuit frigorifique doit détenir un certificat en cours de validité d'une autorité d'évaluation accréditée par l'industrie, qui surveille leur compétence pour manipuler les réfrigérants en toute sécurité conformément à une évaluation reconnue par l'industrie spécification.

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Les caractéristiques électriques du déshumidificateur sont indiquées sur la plaque signalétique. La plaque signalétique des numéros de modèle et de série est située du côté droit de la caisse du déshumidificateur.

Spécifications électriques

■ 115 V (103,5 min-126,5 max) 0 à 12 A ■ Fusible temporisé 15 A ou disjoncteur Si une étiquette "Circuit indépendant seulement" est apposée sur l'appareil, utiliser l'appareil sur un circuit où rien d'autre n'est branché. Si ce n'est pas possible, il incombe à l'utilisateur de faire installer par un électricien qualifié un circuit où l'appareil pourra être branché seul. Si aucune étiquette "Circuit indépendant seulement" n'est apposée sur l'appareil, l'appareil peut être branché à toute prise offrant la bonne tension et la protection adéquate.

Méthode de liaison à la terre recommandée

Ce déshumidificateur doit être relié à la terre. Ce déshumidificateur est équipé d'un cordon d'alimentation électrique à trois broches pour la liaison à la terre. Pour minimiser les risques de choc électrique, on doit brancher le cordon sur une prise de courant de configuration correspondante, à 3 alvéoles, reliée à la terre et installée conformément à tous les codes et règlements locaux. Si une prise de courant compatible n'est pas disponible, il incombe au client de faire installer par un électricien qualifié une prise de courant à 3 alvéoles convenablement reliée à la terre. Il incombe au client de :

■ Contacter un électricien qualifié. ■ Veiller à ce que l'installation électrique soit réalisée de façon adéquate et en conformité avec le code national de l'électricité, ANSI/NFPA 70 – plus récente édition, et tous les codes et règlements locaux en vigueur.

On peut obtenir des exemplaires des normes mentionnées à l'adresse suivante :

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le climatiseur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Enlever les matériaux d'emballage :

■ Manipuler le déshumidificateur avec soin pendant le déballage. ■ Enlever le carton du dessus et soulever le déshumidificateur du socle. Enlever tout résidu de ruban adhésif et de colle des surfaces du déshumidificateur avant de le mettre en marche. Frotter une petite quantité de savon liquide à vaisselle sur l'adhésif avec les doigts. Essuyer avec un linge propre et sécher. ■ Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface du déshumidificateur. ■ Jeter ou recycler les matériaux d'emballage de façon convenable.

1. Retirer les roulettes du réservoir

Roulettes et autres accessoires

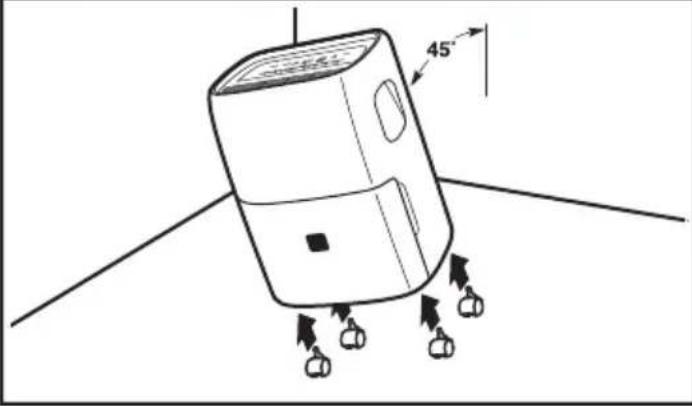

2. Installation des roulettes

Ne pas incliner le déshumidificateur à plus de 45°. Insérer avec force les quatre roulettes dans les emplacements conçus à cette fin sous le déshumidificateur. S'assurer que les anneaux des roulettes sont de niveau contre le dessous du déshumidificateur.

Avant utilisation, retirez l'accessoire du seau.

■ Retirez le seau, tournez la poignée dans la position indiquée sur la figure ci-dessous et retirez la poignée. ■ Ouvrez le couvercle, retirez la fiche et les autres accessoires. ■ Réinstallez le couvercle et la poignée, remettez correctement le seau dans l'unité.

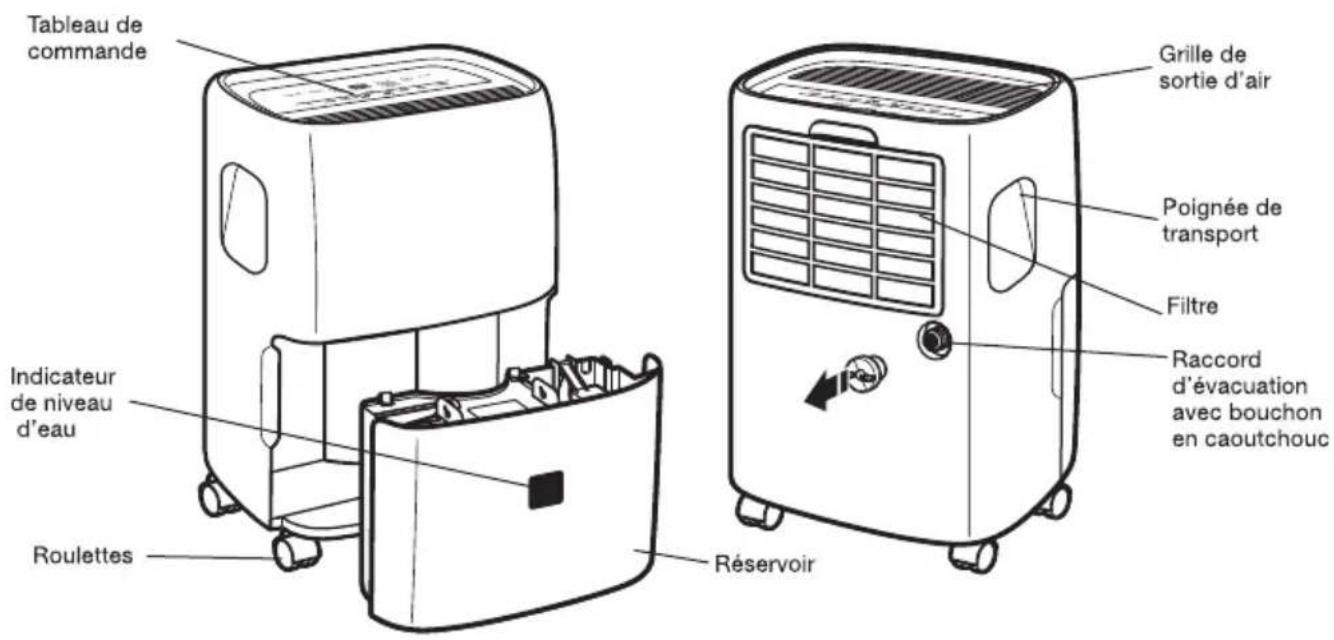

Pièces et caractéristiques

Emplacement

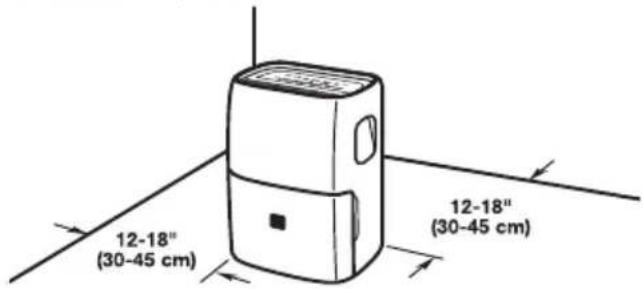

Le déshumidificateur doit être installé sur une surface solide, stable, de niveau et capable d'en supporter le poids lorsque le réservoir est plein d'eau. Laisser au moins 12-18 po (30-45 cm) d'espace entre l'appareil et les murs ou meubles. Ne pas positionner le déshumidificateur de telle façon que l'entrée ou la sortie d'air soit obstruée par des rideaux ou draperies, ceci pourrait en réduire la performance.

■ Installer l'appareil dans un endroit où la température ne descend pas en dessous de 41 °F (5 °C). À une température inférieure à 41 °F (5 °C), les serpentins peuvent se couvrir de givre, ce qui réduit la performance de l'appareil. ■ Utiliser le déshumidificateur dans les zones où il y a production excessive d'humidité comme la cuisine, la buanderie, la salle de bain et près du lave-vaisselle. ■ Utiliser le déshumidificateur dans les espaces où sont rangés des livres et autres objets de valeur pour prévenir les dégâts causés par l'humidité. ■ Utiliser le déshumidificateur au sous-sol pour prévenir l'accumulation d'humidité. ■ Le déshumidificateur est plus efficace lorsqu'il est utilisé dans une pièce fermée. ■ Fermer toutes les portes, fenêtres et autres ouvertures vers l'extérieur de la pièce.

Brancher à une prise à trois alvéoles reliée à la terre

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

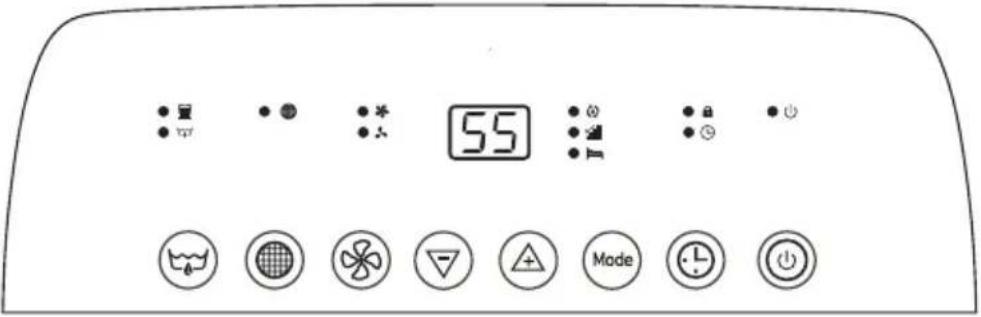

Utilisation de votre déshumidificateur

Mettre en marche/arrêter le déshumidificateur

Lorsque le déshumidificateur est branché pour la première fois, il émet une tonalité et affiche la humi.dité relative actuelle.

Appuyer sur POWER (alimentation) pour allumer ou éteindre le déshumidificateur.

Important :

■ Lorsque le déshumidificateur est utilisé pour la première fois, il faut le faire fonctionner en continu pendant 24 heures. ■ Si on doit éteindre le déshumidificateur, attendre au moins 3 minutes avant de le rallumer. ■ Ne pas essayer de faire fonctionner le déshumidificateur si la température de la pièce est inférieure à 41 °F (5 °C) ou supérieure à 95 °F (35 °C).

REMARQUE : En cas de panne de courant, votre déshumidificateur fonctionnera aux réglages précédents une fois le courant rétabli.

Sélectionner la vitesse du ventilateur

Le ventilateur peut être réglé à 2 vitesses :

● * Forte

● Faible

Appuyer sur le bouton SPEED (vitesse) jusqu'à ce que le témoin lumineux s'arrête sur le réglage souhaité.

Sélection du niveau d'humidité

Appuyer sur les boutons vers le haut ou vers le bas pour augmenter ou réduire le réglage d'humidité. Le niveau d'humidité relative peut être réglé entre 35 % RH et 80 % RH.

Le taux d'humidité désiré pour la pièce change de 5 % chaque fois que l'on appuie sur le bouton. L'appareil se met en marche et s'arrête par intermittence pour maintenir le taux d'humidité sélectionné sur l'affichage numérique.

Pour faire fonctionner le déshumidificateur en continu, peu importe le taux d'humidité dans la pièce, appuyer sur le bouton Mode jusqu'à ce que "CO" soit inscrit sur l'affichage numérique. Ceci permet de faire fonctionner en continu l'appareil, le témoin "Continuous" (continu) s'illumine sur le panneau de commande.

Arrêt automatique

Il est possible d'ajuster le déshumidificateur sur 24 heures pour qu'il s'arrête automatiquement après une durée de temps.

Pour configurer l'arrêt automatique :

1. Mettre le déshumidificateur en marche, puis appuyer sur TIMER (minuterie).

1. Appuyer sur les flèches vers le haut ou vers le bas pour changer la durée de la minuterie par tranche de 30 minutes (0,5 h), jusqu'à un maximum de 10 heures. Après 10 heures, appuyer sur les flèches augmentera la durée de la minuterie par tranche de 1 heure, jusqu'à un maximum de 24 heures.

1. Après avoir configuré la minuterie, le déshumidificateur s'arrête automatiquement.

Mise en marche automatique

Il est possible d'ajuster le déshumidificateur sur 24 heures pour qu'il s'arrête automatiquement après un certain nombre d'heures.

1. Arrêter le déshumidificateur en marche, puis appuyer sur TIMER (minuterie).
2. Appuyer sur les flèches vers le haut ou vers le bas pour changer la durée de la minuterie par tranche de 30 minutes (0,5 h), jusqu'à un maximum de 10 heures. Après 10 heures, appuyer sur les flèches augmentera la durée de la minuterie par tranche de 1 heure, jusqu'à un maximum de 24 heures.
3. Après le temps de réglage, le déshumidificateur démarrera automatiquement, réglé à 50%RH, faible vitesse du ventilateur.

Modes préréglés

Les réglages de niveau d'humidité préréglés permettent à l'utilisateur de facilement déplacer le déshumidificateur d'une pièce à l'autre. Pour un rendement optimal, sélectionner le mode correspondant à l'emplacement où est utilisé le déshumidificateur.

Appuyer sur le bouton MODE pour choisir entre Bedroom (chambre à coucher), Continuous (continu) et Basement (sous-sol).

Mode de verrouillage enfants

Verrouiller le panneau de commande empêche que quelqu'un modifie accidentellement les réglages.

1. Pour verrouiller le panneau de commande, maintenir enfoncé le bouton TIMER (minuterie) pendant 3 secondes. Le témoin lumineux Lock (verrouillage) s'allume.

1. Pour déverrouiller le panneau de commande, maintenir enfoncé le bouton TIMER (minuterie) pendant 3 secondes. Le témoin lumineux Lock (verrouillage) s'éteint.

Témoin de réservoir plein

Lorsque le réservoir est plein, l'appareil cesse automatiquement de fonctionner, produit une tonalité sonore et allume le témoin de réservoir plein. Voir la section "Vider le bac à eau" pour plus d'informations.

Témoin de nettoyage du filtre

Après 250 heures d'utilisation, le témoin Clean Filter s'allume pour indiquer que le filtre doit être nettoyé. Voir la section "Nettoyage du filtre" pour en savoir plus.

Dégivrage automatique

Si le déshumidificateur fonctionne pendant une période prolongée à basse température, de la glace peut se former sur les serpentins de refroidissement. Dans ce cas, le compresseur déshumidificateur s'éteindra et le ventilateur fonctionnera jusqu'à ce que la glace accumulée ait fondu. Lorsque les bobines sont complètement décongelées, le compresseur ou le ventilateur (selon le modèle) redémarre automatiquement et la déshumidification reprend.

Avertissement

Risque de maladie

Ne pas boire l'eau recueillie dans le bac.

Le non-respect de cette instruction peut causer des maladies.

Lorsque le réservoir est plein, le témoin de réservoir plein s'allume et le déshumidificateur s'éteint. Le déshumidificateur ne redémarre pas avant que le réservoir soit vidé et remis en place.

Le compresseur cesse de fonctionner quand le réservoir est retiré, mais le ventilateur continue de fonctionner quelques minutes. Ceci est normal. L'appareil ne déshumidifie pas l'air pendant ce temps.

1. Enlever le bac à eau

Enlever le réservoir en le tirant par le bas et l'avant. Le bac est muni d'une pratique poignée de transport.

REMARQUE : Ne pas placer un réservoir plein sur le sol puisque sa base est irrégulière et pourrait faire verser le contenant.

1. Vider le bac à eau

REMARQUE : Tenir le réservoir à deux mains pour le vider.

Vider le bac à eau dans un évier ou un drain.

Faites glisser le seau d'eau dans le déshumidificateur.

Raccord du tuyau de vidange

Le déshumidificateur peut être configuré pour un fonctionnement en continu (selon le niveau d'humidité sélectionné) de l'une des deux façons suivantes :

1. L'eau s'écoule dans un drain de plancher ou dans un autre drain sous l'orifice de vidange à l'arrière du déshumidificateur.
2. L'eau s'écoule, grâce à la pompe interne du déshumidificateur, dans un drain distant à 16 pi (5 m) maximum au-dessus de la hauteur du déshumidificateur.

Utiliser un boyau d'arrosage sur le raccord de vidange.

REMARQUE : Utiliser un filet "de boyau de jardin" avec diamètre externe de 1 ^1/16 po (27 mm) et pas de vis de 11,5 TPI (filets par pouce) ou utiliser le kit de tuyau de vidange inclus.

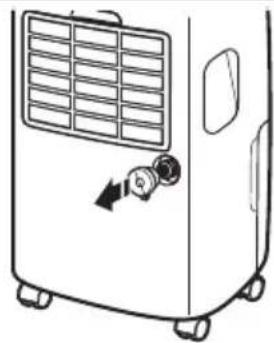

1. Enlever le bouchon du raccord de tuyau de vidange

Placer le déshumidificateur sur une surface de niveau. Dévisser le bouchon situé à l'arrière de l'appareil pour accéder au raccord de vidange et retirer la bonde de vidange. Placez le bouchon de vidange dans le seau de vidange pour une réutilisation.

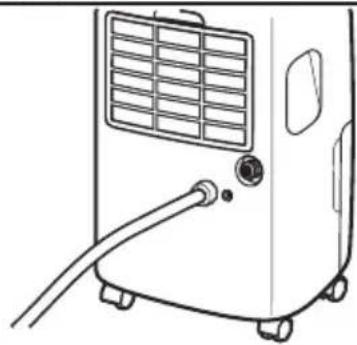

2. Vidange par drain de plancher

Visser fermement dans le sens horaire le tuyau sur le raccord de vidange et placer l'autre extrémité dans un drain de plancher plus bas que la hauteur du raccord de vidange.

REMARQUE : pour une vidange appropriée, la longueur du tuyau ne doit pas dépasser 6 pi (2 m). Vérifier que le tuyau n'est pas déformé.

Mode continu et raccord du tuyau de vidange (optionnel)

Le déshumidificateur peut être configuré pour un fonctionnement en continu (selon le niveau d'humidité sélectionné) de l'une des deux façons suivantes :

1. L'eau s'écoule dans un drain de plancher ou dans un autre drain sous l'orifice de vidange à l'arrière du déshumidificateur.
2. L'eau s'écoule, grâce à la pompe interne du déshumidificateur, dans un drain distant à 16 pi (5 m) maximum au-dessus de la hauteur du déshumidificateur.

Utiliser un boyau d'arrosage sur le raccord de vidange.

REMARQUE: Le raccord de vidange et le tuyau d'eau doivent être installés en standard.

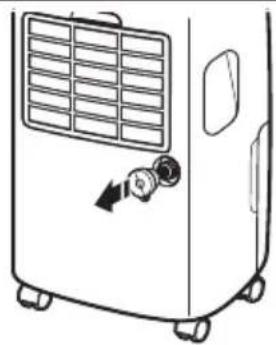

1. Enlever le bouchon du raccord de tuyau de vidange

Placer le déshumidificateur sur une surface de niveau. Dévisser le bouchon situé à l'arrière de l'appareil pour accéder au raccord de vidange et retirer la bonde de vidange. Conserver la bonde de vidange dans un endroit sûr pour pouvoir la réutiliser.

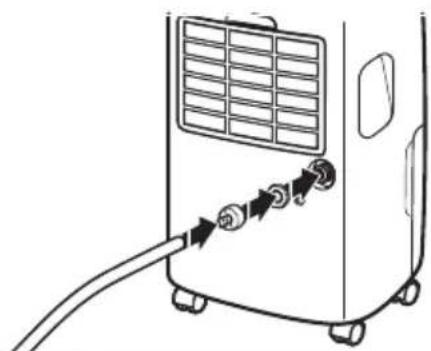

2. Installer le tuyau de vidange avec le kit fourni

Si on utilise le kit de tuyau de vidange fourni, insérer le joint dans la grande extrémité de l'adaptateur du tuyau de vidange. Appuyer ensuite fermement le tuyau de vidange clair sur la petite extrémité de l'adaptateur.

REMARQUE : Il est également possible d'utiliser un tuyau d'arrosage standard. Ne pas dépasser la longueur recommandée pour le type d'installation.

3. Vidange par drain de plancher

Visser fermement dans le sens horaire le tuyau sur le raccord de vidange et placer l'autre extrémité dans un drain de plancher plus bas que la hauteur du raccord de vidange.

REMARQUE : pour une vidange appropriée, la longueur du tuyau ne doit pas dépasser 16 pi (5 m). Vérifier que le tuyau n'est pas déformé.

Visser le tuyau dans le sens horaire sur l'orifice de vidange. Acheminer le tuyau vers un drain approprié. Mettre l'appareil sous tension et appuyer sur le bouton PUMP (pompe). Le témoin lumineux correspondant à la pompe s'allume.

REMARQUE : pour une vidange appropriée, la longueur du tuyau ne doit pas dépasser 50 pi (16 m). L'eau peut être pompée jusqu'à une hauteur maximum de 16 pi (5 m) au-dessus du raccord de vidange. Vérifier que le tuyau n'est pas déformé.

Entretien et nettoyage

Votre nouveau déshumidificateur est conçu pour vous donner de nombreuses années de service. Cette section vous expliquera comment nettoyer et entretenir votre déshumidificateur correctement.

Nettoyage du filtre

Le filtre est amovible pour faciliter le nettoyage. Un filtre propre aide à retenir les particules de poussière, la charpie et les autres débris en suspension dans l'air et il est important pour obtenir une efficacité de fonctionnement de grande qualité. Vérifier le filtre toutes les 2 semaines pour déterminer si un nettoyage

REMARQUE : Pour obtenir le meilleur rendement, ne pas faire fonctionner le déshumidificateur si le filtre n'est pas en place. Rincer le filtre sous l'eau du robinet. Si le filtre est très sale, le laver avec de l'eau tiède et un détergent doux.

REMARQUE : Ne pas laver le filtre au lave-vaisselle ni utiliser de produits nettoyants chimiques pour ne pas l'endommager. Faire sécher complètement le filtre à l'air libre avant de le réinstaller, afin d'assurer une efficacité maximale.

Retrait du filtre

Enlever le filtre de l'arrière de l'appareil en appuyant avec les pouces sur les onglets situés directement au-dessus du filtre

Réinstallation du filtre :

1. Attendre que le filtre soit entièrement sec.
2. Réinstaller le filtre dans le déshumidificateur.
3. Appuyer sur le bouton FILTER (filtre) pour réinitialiser le témoin de filtre.

Nettoyer le boîtier du déshumidificateur

1. Éteindre le déshumidificateur.
2. Essuyer le boîtier du déshumidificateur avec un linge doux et humide.
3. Sécher parfaitement avec un linge doux.

Nettoyage du bac à eau

Le bac à eau devrait être nettoyé tous les quelques semaines pour prévenir la croissance des moisissures.

1. Enlever le bac à eau.
2. Laver le bac avec de l'eau chaude et savonneuse.
3. Bien rincer, puis replacer le bac à eau.

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le déshumidificateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Rangement du déshumidificateur

Si le déshumidificateur n'est pas utilisé pendant une bonne période de temps, le préparer pour le rangement en suivant les étapes suivantes:

1. Arrêter le déshumidificateur et le débrancher.
2. Vider le bac.
3. Enlever, nettoyer, puis remettre en place le filtre.

Avant de faire un appel de service, consulter les suggestions ci-dessous pour voir si le problème peut être résolu sans aide extérieure.

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

PROBLÈME	CAUSES POSSIBLES	SOLUTIONS RECOMMANDÉES
Le déshumidificateur ne fonctionne pas	Le cordon d'alimentation électrique est débranché.	Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre. Voir la section "Exigences électriques".
	Un fusible est grillé ou un disjoncteur s'est ouvert.	Remplacer le fusible ou réenclencher le disjoncteur. Voir la section "Exigences électriques".
	Panne de courant	L'appareil redémarrera au rétablissement de l'alimentation. Fusible temporisé (environ 3 minutes) pour prévenir le déclenchement du compresseur. L'appareil peut ne pas commencer à refroidir adéquatement avant 3 minutes de sa mise en marche.
	Le déshumidificateur a atteint le niveau d'humidité souhaité ou le réservoir est plein.	Le déshumidificateur s'arrête automatiquement lorsqu'une de ces deux situations se produit. Utiliser un niveau d'humidité inférieur ou vider le réservoir et le remettre correctement en place.
	Le réservoir n'est pas bien placé.	Bien placer le réservoir.
Le déshumidificateur ne sèche pas l'air comme il devrait	Circulation d'air limitée.	S'assurer que l'avant du climatiseur n'est pas bloqué par un rideau, un store ou un meuble.
	Le réglage du contrôle de l'humidité est incorrect.	Réduire l'humidité.
	La commande d'humidité peut être réglée à un niveau trop élevé.	Pour obtenir de l'air plus sec, appuyer sur la flèche vers le bas pour réduire le pourcentage d'humidité souhaité dans la pièce ou utiliser le mode Continuous (en continu) pour une déshumidification maximale.
	La température de la pièce est trop basse.	La déshumidification est plus efficace lorsque la température de la pièce est élevée. Une température basse réduit le taux de déshumidification. Votre déshumidificateur est conçu pour fonctionner à une température au-dessus de 41 °F (5 °C).
	Les portes et fenêtres ne sont pas bien fermées.	Las puertas y ventanas no están herméticamente cerradas.
	Le sèche - linge peut souffler de l'air humide dans la pièce.	Installez le déshumidificateur loin du sécheur. Le sèche - linge doit être évacué à l'extérieur.
	Le déshumidificateur vient d'être installé.	Lors de la première installation, donner à l'appareil 24 heures pour qu'il atteigne le niveau d'humidité souhaité.
Le déshumidificateur semble fonctionner excessivement	La pièce à déshumidifier est trop grande.	La capacité de votre déshumidificateur peut être insuffisante pour la taille de la pièce.
	Des portes et fenêtres sont ouvertes.	Fermer les portes et fenêtres qui donnent sur l'extérieur.
De la glace se forme sur les serpentins	Le déshumidificateur a récemment allumé l'appareil pour fonctionner ou la température ambiante est trop basse.	Ceci est normal. Le givre disparaît habituellement dans les 60 minutes.
Impossible de régler les commandes	Le compresseur s'arrête et le ventilateur continu de fonctionner pendant environ 3 minutes à un réglage fixe.	Ceci est normal. Attendre environ 3 minutes et régler la vitesse du ventilateur au niveau souhaité.
	De l'air se déplace à travers l'appareil.	Ceci est normal.
Il y a de l'eau sur le sol	Raccords de tuyaux mal serrés.	Vérifiez le raccordement du flexible et assurez-vous qu'il est bien serré. Voir la section “Mode continu et raccord du tuyau de vidange”.
	Le tuyau est fixé, mais il n'y a pas de vidange.	Verifez que le tuyau est placé de façon à ce que l'eau s'écoule dans un drain. Voir la section “Mode continu et raccord du tuyau de vidange” pour plus d'informations.

Si le code d'erreur suivant apparaît, veuillez vérifier les causes et la solution.

CODE	LA DESCRIPTION	CAUSES POSSIBLES	SOLUTIONS
EH	Défaillance du capteur d'humidité	Le capteur d'humidité est endommagé.	Connectez le centre de service client.
E1	Défaillance du capteur de température	Le capteur de température est endommagé.	Connectez le centre de service client.
E2
E3	Fuite de réfrigérant	E3 apparaît plusieurs fois.	Connectez le centre de service client.
P1	Seau extractible	Le seau n'est pas en bonne position.	Veuillez réinstaller le seau et le faire dans bonne position.
E5	Erreur de pompe	N'a pas installé le kit de vidange de la pompe avant de démarrer la fonction de la pompe.	Installez le kit de vidange de la pompe avant de démarrer la fonction de la pompe.
		Les utilisateurs utilisent des tuyaux de drainage non standard (tuyau d'origine du fabricant)	Utilisez le tuyau d'origine.
		Le couvercle de vidange n'est pas serré.	Serrez le couvercle.
		La rondelle en caoutchouc est manquante.	Réinstallez la rondelle dans le couvercle.
		Mauvaise connexion entre le tuyau de vidange et le couvercle de vidange.	Vérifiez la connexion du tuyau et du couvercle de vidange.

Remarque:

1. Le code «P1» et «E5» est uniquement pour le modèle de pompe (WHAD50PDW).

Environnement de fonctionnement le plus strict: 5 °C ~ 32 °C (41 °F ~ 90 °F), 30% HR ~ 90% HR.

Avant de faire un appel pour assistance ou service, vérifier la section "Dépannage". Cette vérification peut vous faire économiser le coût d'une intervention de dépannage. Si vous avez encore besoin d'aide, suivez les instructions ci-dessous.

Avant d'appeler, vous devez connaître la date d'achat et les numéros de modèle et de série complets de votre appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Composer le numéro du service à la clientèle de XLS Products : 1 800 207 1156

Nos consultants peuvent vous aider sur les points suivants :

■ Caractéristiques et spécifications de notre gamme complète d'appareils ménagers. ■ Renseignements sur l'installation. ■ Procédures d'utilisation et d'entretien. ■ Accessoires et pièces de rechange. ■ Aide spécialisée à la clientèle. ■ Orientation vers des concessionnaires, compagnies de service de réparation et distributeurs de pièces de rechange locaux. Les techniciens de service désignés de XLS Products sont formés pour remplir la garantie des produits et fournir un service après garantie partout aux États-Unis.

Pour plus d'assistance :

Si vous avez besoin de plus d'assistance, vous pouvez écrire à XLS Products en soumettant toute question ou tout problème à :

XLS Products, Inc.

Customer Service

P. O. Box 16262

N'oubliez pas d'indiquer dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.

Au canada

Composer le numéro du service à la clientèle de XLS Products : 1 800 207 1156

Nos consultants peuvent vous aider sur les points suivants :

■ Caractéristiques et spécifications de notre gamme complète d'appareils ménagers. ■ Procédures d'utilisation et d'entretien. ■ Accessoires et pièces de rechange. ■ Orientation vers des concessionnaires, distributeurs de pièces de rechange et services de réparation locaux. Les techniciens de service désignés de XLS Products sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Pour plus d'assistance :

Si vous avez besoin de plus d'assistance, vous pouvez écrire à XLS Products en soumettant toute question ou tout problème à :

XLS Products, Inc.

Customer Service

P. O. Box 16262

N'oubliez pas d'indiquer dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.

Garantie limitée de un an

Pendant un an à compter de la date d'achat, lorsque ce produit est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, XLS Products paiera pour les pièces de rechange et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication ou remplacera le produit à sa seule discrétion. L'entretien doit être fourni par une compagnie de service désignée par XLS Products. Cette garantie ne couvre pas le filtre à air.

1. Les visites de service pour rectifier l'installation de votre produit, pour vous montrer comment utiliser le produit, pour remplacer des fusibles de la maison, réenclencher les disjoncteurs, remplacer ou nettoyer les filtres ou rectifier le câblage électrique.
2. Les interventions de dépannage pour réparer ou remplacer des filtres à air. Ces pièces consommables ne sont pas couvertes par la garantie.
3. Les réparations lorsque le produit est utilisé à des fins autres que l'usage unifamilial normal.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par XLS Products.
5. Le coût des pièces de rechange et de la main-d'œuvre de réparation pour les appareils utilisés hors des États-Unis ou du Canada.
6. Le ramassage et la livraison. Ce produit est conçu pour être réparé à domicile.
7. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
8. Les frais de voyage et de transport pour le service d'un produit dans les régions éloignées.
9. L'enlèvement et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.

CLAUSE d'exonération de responsabilité au TITRE des garanties implicites; limitation des recours

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. XLS PRODUCTS N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand XLS Products autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Dépannage" du Guide d'utilisation et d'entretien. Après avoir vérifié la section "Dépannage", de l'aide supplémentaire peut être trouvée en vérifiant la section "Assistance ou service" ou en appelant XLS Products. Aux États-Unis, composer le 1 800 207-1156. Au Canada, composer le 1 800 207-1156.

Conservez ce manuel et le reçu de vente au même endroit pour référence ultérieure. Pour un entretien ou une réparation sous garantie, un document attestant de la date d'achat ou d'installation doit être fourni.

Inscrivez les renseignements (relatifs à votre déshumidificateur) suivants pour vous aider à obtenir de l'aide ou une intervention de dépannage en cas de besoin. Vous devrez fournir le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Nom du revendeur ____

Adresse

Numéro de téléphone

Numéro de modèle

Numéro de série ____

Date d'achat ____

Whirlpool. Tous droits réservés. Fabriqué sous licence par XLS Products, Pennsylvania. Garantie limitée fournie par XLS Products.

Ne pas incliner le déshumidificateur à plus de 45°. Insérer avec force les quatre roulettes dans les emplacements conçus à cette fin sous le déshumidificateur. S'assurer que les anneaux des roulettes sont de niveau contre le dessous du déshumidificateur.
