PL1104HRBK - Moniteur Pyle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur TFT LCD tête d'appui 11,3 pouces
Marque	Pyle
Modèle	PL1104HRBK
Affichage	11,3 pouces, format 4:3
Système couleur	NTSC / PAL sélectionnable
Résolution	Non spécifiée (estimation : 320×240 ou supérieure)
Luminosité	Non spécifiée (estimation : 350 cd/m²)
Contraste	Non spécifié (estimation : 300:1)
Angle de vision	Non spécifié (estimation : 120° H / 100° V)
Entrées vidéo	2 entrées vidéo composites (AV)
Émetteur IR intégré	Oui, pour transmission infrarouge
Télécommande	Oui, incluse
Alimentation	DC 12V
Consommation	Non spécifiée (estimation : 12W)
Montage	Tige de montage réglable : écartement 3,7 à 7,1 pouces
Couleurs disponibles	Noir, Gris, Beige
Dimensions (L × H × P)	Non spécifiées (estimation : 30 × 20 × 5 cm)
Poids	Non spécifié (estimation : 2 kg)
Accessoires inclus	Câble AV et d'alimentation, tiges de montage, télécommande, manuel utilisateur
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Ne pas exposer à l'humidité ou aux chocs ; installation dans un véhicule avec fixation sécurisée
Réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le SAV
Garantie	Consulter le manuel pour les détails (estimation : 1 an)

FOIRE AUX QUESTIONS - PL1104HRBK Pyle

Comment installer le moniteur PL1104HRBK dans un véhicule ?

Insérez les tiges de montage dans les fentes de l'appui-tête existant. Réglez l'écartement entre 3,7 et 7,1 pouces pour qu'il s'adapte à vos sièges. Fixez solidement le moniteur à l'aide des vis fournies.

Comment connecter une source vidéo au moniteur ?

Utilisez le câble AV & power fourni. Branchez la fiche vidéo (jaune) dans l'entrée AV du moniteur et l'autre extrémité dans la source (ex : lecteur DVD). Le moniteur dispose de deux entrées vidéo sélectionnables via le bouton INPUT.

Comment allumer et éteindre le moniteur ?

Utilisez l'interrupteur POWER situé sur le panneau de commande. Le moniteur se mettra sous tension. Pour éteindre, appuyez à nouveau sur le bouton POWER.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que l'alimentation 12V est branchée et que le moniteur est allumé. Assurez-vous que la source vidéo est correctement connectée et allumée. Appuyez sur INPUT pour basculer entre les entrées. Si le problème persiste, testez avec une autre source.

Comment régler la luminosité et le contraste ?

Utilisez les boutons ADJUST + et ADJUST – du panneau de commande ou de la télécommande. Appuyez sur MENU, puis sélectionnez les paramètres d'image avec les touches ADJUST, et ajustez avec + et –.

Le moniteur prend-il en charge le système NTSC et PAL ?

Oui, le système couleur est sélectionnable entre NTSC et PAL. Consultez le menu pour choisir le format adapté à votre source.

Comment utiliser la télécommande ?

La télécommande fonctionne avec le récepteur IR intégré. Pointez-la vers le panneau avant. Les touches permettent de naviguer dans le menu, changer l'entrée, ajuster l'image et allumer/éteindre.

Puis-je connecter des écouteurs ou un casque ?

Le moniteur n'a pas de sortie casque dédiée. Pour une écoute privée, utilisez un émetteur IR (compatible) ou branchez le casque sur la source vidéo si celle-ci dispose d'une sortie.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou de liquides. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau et essuyez doucement.

Que faire si le moniteur ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise 12V (allume-cigare). Assurez-vous que le fusible du véhicule n'a pas sauté. Testez avec un autre appareil 12V pour confirmer l'alimentation.

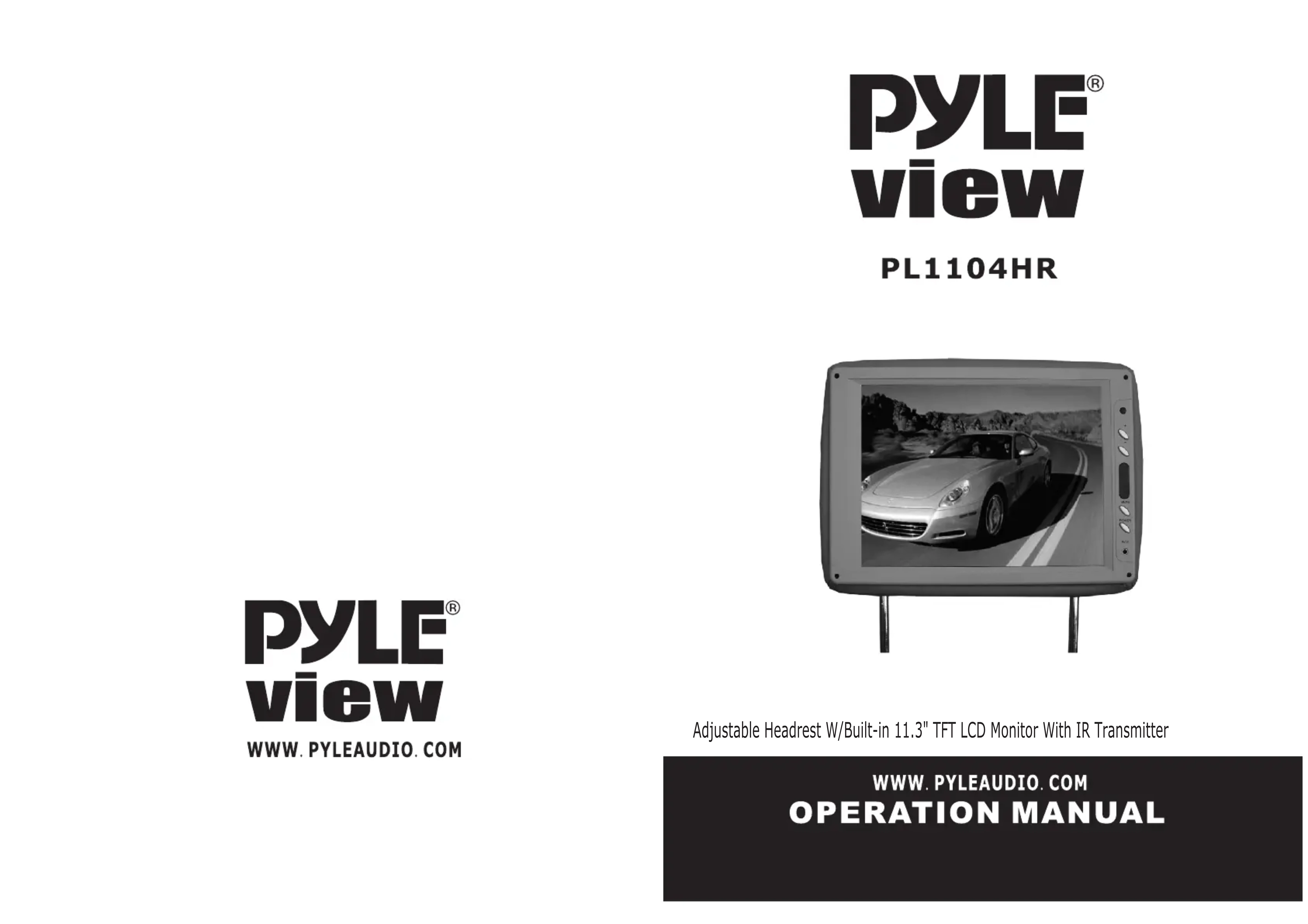

MODE D'EMPLOI PL1104HRBK Pyle

PYLE® view

PL1104HR

PYLE view

WWW.PYLEAUDIO.COM

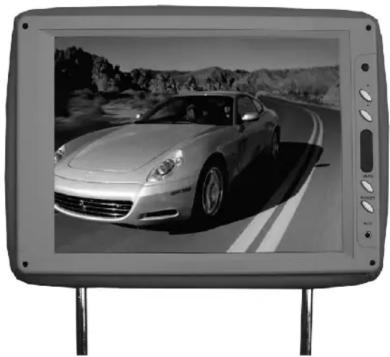

Adjustable Headrest W/Built-in 11.3" TFT LCD Monitor With IR Transmitter

WWW.PYLEAUDIO.COM OPERATION MANUAL

Control panel

1. REMOTE CONTROL
2. ADJUET +
3. ADJUST -
4. IR TRANSMITTER
5. MENU
6. POWER
7. AV INPUT

Remote control

Power switch
No function
Increase
Decrease
MENu Select a menu and exit the menu
INPUT Switch the input source

Performance parameter

TFT LCD Headrest Monitor

Display:4:3

Coloe System: NTSC/ PAL Selectable

Built-in IR Transmitter

Two Video Inputs

With Remote Control

Available In Black, Gray, And Tan

Adjust Mounting Poles To Fit And Seat

Poles Adjustable From 3.7 Inches Apart To 7.1 Inches Apart

Power Source: DC 12V

Accessories

No.	Name	QTY
1	AV & power cable	1PC
2	Assembling stick	1PAIR
3	Remote control	1PC
4	User's manual	1PC
