Marque	Pyle
Modèle	PLVWR1440
Type de produit	Moniteur LCD
Taille de l'écran	14 pouces
Résolution	1280 x 800 pixels
Format d'image	16:9
Entrées vidéo	VGA, HDMI, composite
Sortie audio	Prise casque 3,5 mm
Haut-parleurs intégrés	Oui (2 x 2W)
Alimentation	12V DC (adaptateur secteur inclus)
Consommation électrique	18W
Dimensions (L x H x P)	350 x 250 x 40 mm
Poids	1,2 kg
Support mural	VESA 75 x 75 mm
Angle de vision	160° horizontal / 130° vertical
Luminosité	250 cd/m²
Contraste	1000:1
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Contacter le service client Pyle pour toute réparation ou pièce détachée.
Informations générales	Garantie 1 an. Convient pour une utilisation en intérieur et en extérieur (IP54).

FOIRE AUX QUESTIONS - PLVWR1440 Pyle

Comment brancher mon moniteur Pyle PLVWR1440 ?

Connectez l'adaptateur secteur à l'entrée 12V DC du moniteur puis à une prise murale. Pour la source vidéo, utilisez un câble VGA, HDMI ou composite selon votre appareil. Connectez la source à l'entrée correspondante du moniteur.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est alimenté (voyant allumé). Assurez-vous que le câble vidéo est correctement branché à la source. Essayez une autre source ou un autre câble. Si le problème persiste, appuyez sur le bouton 'Source' pour sélectionner la bonne entrée.

Comment régler la luminosité et le contraste ?

Utilisez les boutons situés sur le panneau avant du moniteur. Appuyez sur 'Menu', naviguez avec les flèches jusqu'à 'Luminosité' ou 'Contraste', puis ajustez avec les flèches haut/bas. Confirmez avec 'Enter' et quittez le menu.

Puis-je utiliser ce moniteur comme écran de voiture ?

Oui, le Pyle PLVWR1440 peut être utilisé comme écran de voiture. Il accepte une alimentation 12V et dispose d'une entrée composite pour caméra de recul. Utilisez le support fourni pour le fixer dans l'habitacle.

Comment connecter des haut-parleurs externes ?

Branchez vos haut-parleurs (ou casque) sur la sortie audio 3,5 mm située à l'arrière du moniteur. Le volume se règle via le menu ou les boutons dédiés.

Le moniteur affiche 'No Signal' que faire ?

Cela signifie qu'aucune source vidéo n'est détectée. Vérifiez que la source est allumée et que le câble est bien connecté. Appuyez sur le bouton 'Source' pour parcourir les entrées (VGA, HDMI, composite) jusqu'à trouver celle qui est active.

Puis-je fixer le moniteur au mur ?

Oui, le moniteur est compatible avec un support mural VESA 75 x 75 mm. Fixez le support au mur, puis vissez le moniteur sur le support selon les instructions fournies.

Comment nettoyer l'écran ?

Éteignez et débranchez le moniteur. Utilisez un chiffon doux et sec (microfibre) pour essuyer délicatement l'écran. Évitez tout produit chimique ou liquide. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau.

Quelle est la consommation électrique du moniteur ?

La consommation est d'environ 18W en fonctionnement normal. En veille, elle est inférieure à 1W. Débranchez l'appareil si vous ne l'utilisez pas pendant une longue période.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également contacter le service client Pyle pour une copie papier.

MODE D'EMPLOI PLVWR1440 Pyle

PYLE® view

Operating Instructions

PLVWR1440

Technical line drawing of a mechanical component with a rectangular frame and mounting holes (no text or symbols)

14" High Resolution TFT Roof Mount Monitor

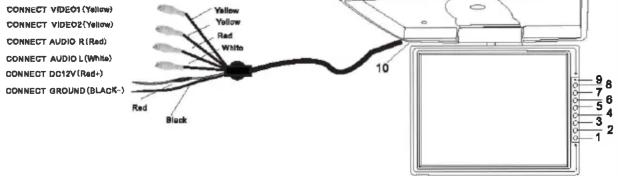

Wiring diagram

Key functions

1. Remote control

3.-

5.+

7.AV1

9.LED

1. IR wireless transmitter module

2. RESET

4.MENU

6.AV2

8 .POWER

1 0. LIGHT SWITCH

12 .Monitor release button

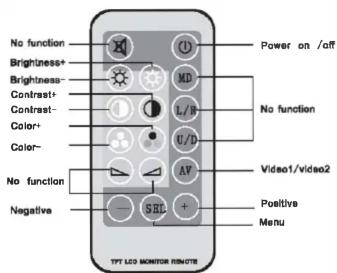

Remote control

Specifications

Type: TFT LCD

Pixs:1024 *768

Display Format: 4:3

Power Supply: DC 12V

Dual Video Input

L/R Audio Input

System: PAL/NTSC

Built-in IR transmitter

Built-in Dome lamp

Storage Temperature: -10°C \~ +60°C

Power source/Consumption: DC12V+/-20%, ≤15W

Monitor installati

1. First of all, unscrew the four screws on the mounting plate connected to the unit and take off the mounting plate.

2. Fixup the mounting plate on the suitable position If the vehicle with four screws.

3. Then install the unit with four screws on the mounting plate to fix the unit.
