PLCM7700 - Moniteur Pyle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de recul pour véhicule avec caméra
Marque	Pyle
Modèle	PLCM7700
Taille d'écran	7 pouces (diagonale)
Technologie d'affichage	TFT-LCD
Résolution	480 x 234 pixels (approximatif)
Format d'image	16:9
Système de couleur	PAL / NTSC
Alimentation	12 V CC
Entrées vidéo	2 entrées vidéo RCA
Télécommande	Sans fil incluse
Type de montage	Fixation sur pare-brise avec ventouse
Caméra incluse	Oui, caméra de recul universelle
Type de caméra	CCD 1/3 pouce
Angle de vision	170 degrés
Vision nocturne	Oui, éclairage infrarouge
Indice d'étanchéité (IP)	IP68
Lignes de distance	Intégrées dans l'image
Dimensions du moniteur	7,60 po (L) x 5,24 po (H) x 0,98 po (P)
Dimensions de la caméra	0,67 po (L) x 0,67 po (H) x 0,9 po (P)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Alimentation en 12 V CC uniquement. Éviter les courts-circuits et l'exposition à l'humidité excessive.
Pièces détachées	Contacter le service client Pyle pour les pièces de rechange

FOIRE AUX QUESTIONS - PLCM7700 Pyle

Comment installer le moniteur PLCM7700 dans mon véhicule ?

Fixez le support à ventouse sur le pare-brise, branchez la fiche d'alimentation sur une prise 12 V et connectez les câbles vidéo aux entrées du moniteur. Consultez le schéma de connexion dans la notice.

La caméra est-elle étanche ?

Oui, la caméra a un indice d'étanchéité IP68, ce qui la rend résistante à la poussière et à l'immersion temporaire.

Puis-je utiliser le moniteur sans la caméra ?

Oui, le moniteur dispose de deux entrées vidéo. Vous pouvez connecter d'autres sources vidéo comme un lecteur DVD ou une caméra de tableau de bord.

Comment régler la luminosité ou le contraste ?

Utilisez la télécommande sans fil fournie pour accéder au menu OSD et ajuster la luminosité, le contraste, la couleur, etc.

Que faire si l'image est floue ?

Vérifiez que la caméra est propre et que les connexions RCA sont bien enfoncées. Ajustez la mise au point de la caméra si possible (généralement sur l'objectif).

La télécommande ne fonctionne pas, que dois-je faire ?

Remplacez la pile de la télécommande (type CR2025). Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur infrarouge du moniteur.

Quelle est la consommation électrique du moniteur ?

La consommation typique est d'environ 500 mA sous 12 V. Ne dépassez pas la capacité du fusible de votre véhicule.

Puis-je installer la caméra à l'avant du véhicule ?

Oui, la caméra est universelle et peut être montée à l'avant ou à l'arrière, mais elle est conçue pour la marche arrière avec lignes de guidage.

Comment nettoyer l'écran ?

Utilisez un chiffon microfibre doux et sec. N'appliquez jamais de liquide directement sur l'écran. Évitez les nettoyants à base d'alcool ou d'ammoniaque.

Le moniteur s'allume mais n'affiche aucune image, que faire ?

Vérifiez que la caméra est correctement alimentée (câble rouge au +12 V, noir à la masse). Vérifiez les connexions RCA. Essayez de basculer entre les entrées vidéo avec la télécommande.

MODE D'EMPLOI PLCM7700 Pyle

PYLE®

view

InstructionManual

PLCM7700

7” Window mount TFT/LCD video monitor with universal mount rearview backup color camera w/distance scale line

HTTP://WWW.PYLEAUDIO.COM

Specification

MONITOR:

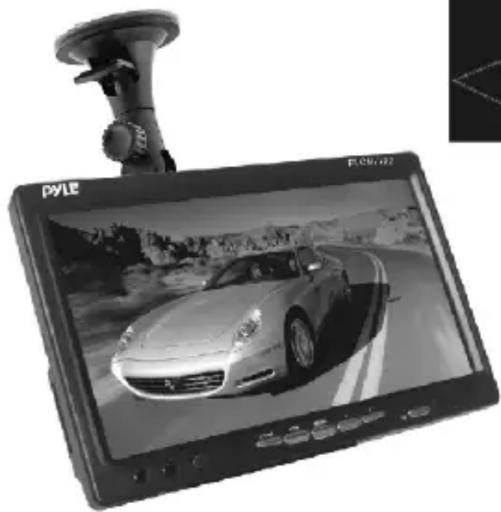

7" TFT-LCD Windows Mount Monitor

16:9 Wide Screen

PAL/NTSC System

High Resolution

Wireless Remote Control

Two Video Inputs

Power Supply: DC 12V

With Window Mount Bracket

Dimension: 7.60"W x 5.24"H x 0.98"D

CAMERA:

Universal Mount

Backup CMD Camera 1/3"

Water Proof/Night Vision

Distance Scale Line Camera

17 Foot Male to Male RCA Video Cable

Image Sensors: 580 x 540

Total Pixels: 580 × 540

Resolution: 420 TV Lines

Min. Illumination: 1.0 LUX

IP Rating: 68; Lens Angle: 170^

Auto Image Adjustment

Built-In Distance Scale Line

Video Output: 1.0Vpp~75 Ohm

Power Supply: DC 12V

Dimensions: 0.67^ (W)× 0.67^ (H)× 0.9^ (L)

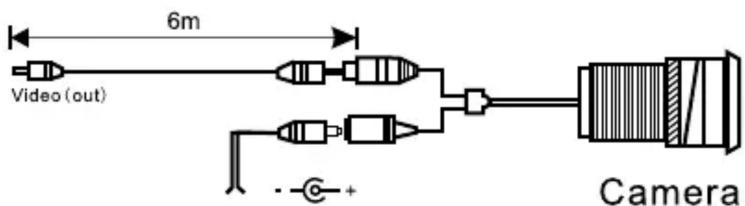

Connection:

Monitor

Backup light power

Red: +12V (in)

Black: GND (in)
