Type de produit	Moniteur et caméra de recul
Marque	Pyle
Modèle	PLCM32
Taille d'écran	3.5 pouces (4:3)
Résolution	640 x 480 pixels
Luminosité	200 cd/m²
Contraste	200:1
Alimentation moniteur	12V DC
Consommation	0.53 W
Température de fonctionnement	0°C à 80°C
Température de stockage	-10°C à 80°C
Système vidéo	NTSC/PAL automatique
Entrées vidéo	2 (V1/V2)
Commutation automatique en marche arrière	Oui
Caméra	Universelle, 1/3"
Résolution caméra	420 lignes TV
Angle de vue caméra	170°
Étanchéité caméra	IP68
Vision nocturne	Oui
Lignes de distance intégrées	Oui
Câble vidéo	17 pieds (5,18 m)
Alimentation caméra	12V DC
Dimensions moniteur	94 x 84 x 17 mm
Dimensions caméra	17 x 17 x 23 mm
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ni à des températures extrêmes. Éviter les chocs.
Pièces détachées et réparabilité	Contacter le service client Pyle pour toute pièce détachée ou réparation.
Informations générales	Utilisation recommandée : système de recul pour véhicule. Installation facile.

FOIRE AUX QUESTIONS - PLCM32 Pyle

Comment installer le moniteur PLCM32 ?

Fixez le moniteur sur le tableau de bord ou le pare-brise à l'aide du support fourni. Connectez le câble d'alimentation au +12V et à la masse. Branchez la caméra via le câble RCA.

Comment connecter la caméra de recul ?

Reliez le câble RCA de la caméra à l'entrée vidéo V1 du moniteur. Alimentez la caméra en 12V DC en la branchant sur le feu de recul ou une source constante. La commutation automatique se fait lors du passage en marche arrière.

Que faire si l'écran reste noir ?

Vérifiez l'alimentation : le moniteur doit recevoir du 12V. Assurez-vous que le câble RCA est bien branché. Testez avec une autre source vidéo. Si rien ne s'affiche, le moniteur pourrait être défectueux.

La caméra est-elle étanche ?

Oui, la caméra possède un indice d'étanchéité IP68, ce qui la rend complètement protégée contre la poussière et l'immersion prolongée dans l'eau. Elle peut être installée à l'extérieur du véhicule.

Quelle est la consommation électrique du moniteur ?

Le moniteur consomme 0.53 W sous 12V. Cela correspond à environ 44 mA. La consommation est très faible, idéale pour une utilisation en continu.

Puis-je utiliser plusieurs caméras avec ce moniteur ?

Oui, le moniteur dispose de deux entrées vidéo (V1 et V2). Vous pouvez connecter une deuxième caméra et basculer manuellement entre les deux à l'aide du bouton prévu à cet effet.

Comment régler la luminosité de l'écran ?

Le moniteur ajuste automatiquement la luminosité en fonction de l'éclairage ambiant. Aucun réglage manuel n'est disponible. La luminosité maximale est de 200 cd/m².

La caméra fonctionne-t-elle la nuit ?

Oui, la caméra est équipée de la vision nocturne grâce à des capteurs sensibles. Elle peut capturer des images dans des conditions de faible luminosité jusqu'à 1.0 Lux d'éclairement minimum.

Comment basculer entre les entrées vidéo ?

Utilisez le bouton de commutation sur le moniteur. Une pression permet de passer de V1 à V2. L'écran affiche la source sélectionnée. La commutation automatique en marche arrière priorise l'entrée correspondant au signal.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel d'utilisation est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Recherchez 'Pyle PLCM32' pour obtenir toutes les instructions détaillées.

MODE D'EMPLOI PLCM32 Pyle

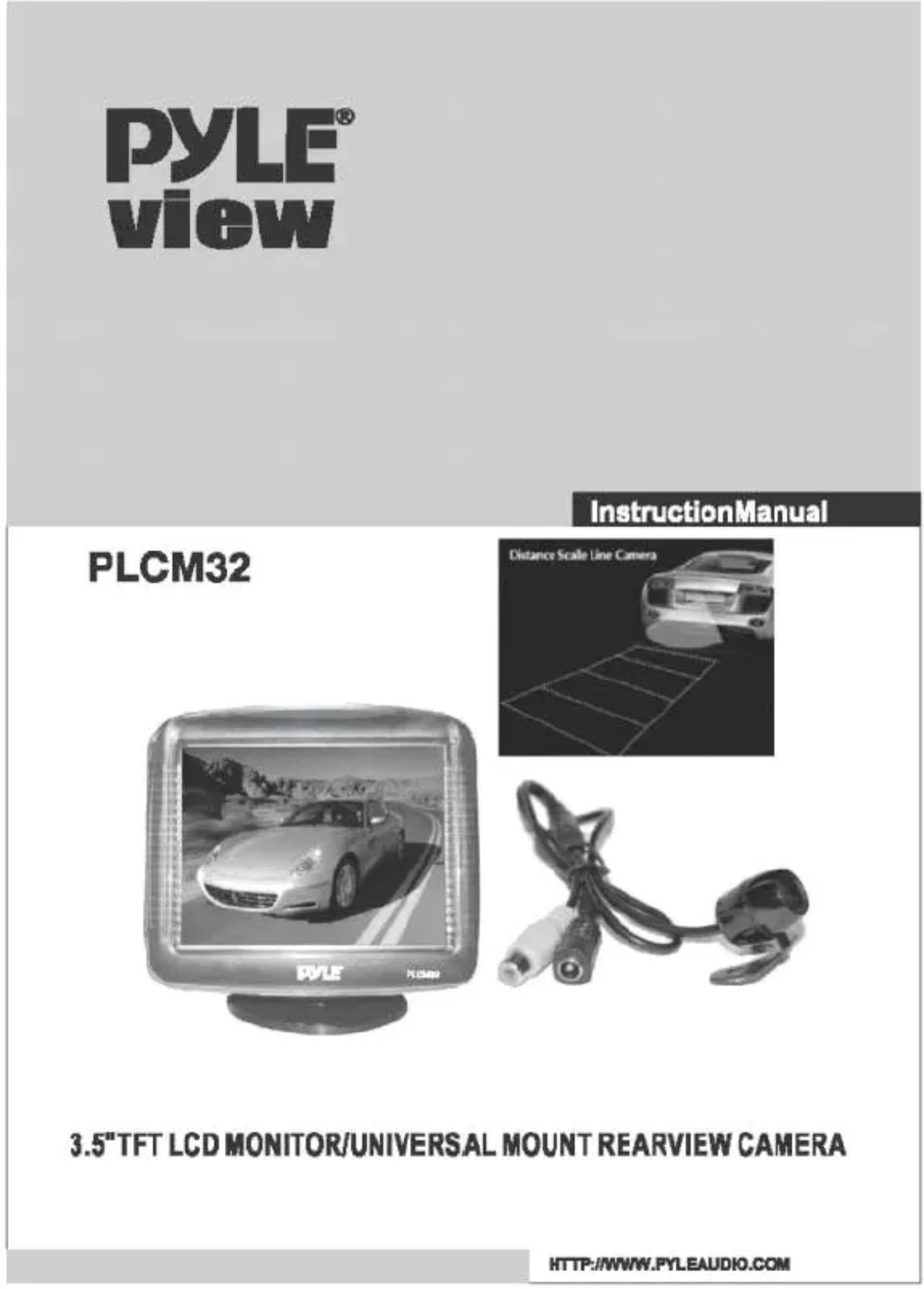

PYLE view

InstructionManual

PLCM32

3.5" TFT LCD MONITOR/UNIVERSAL MOUNT REARVIEW CAMERA

Specification

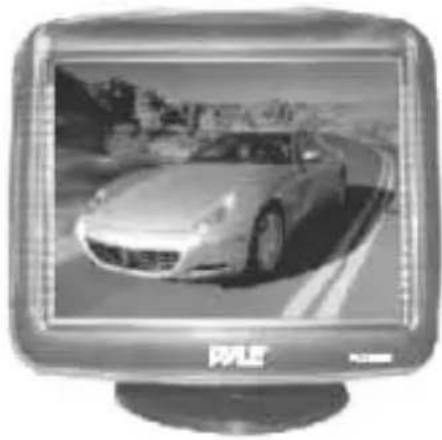

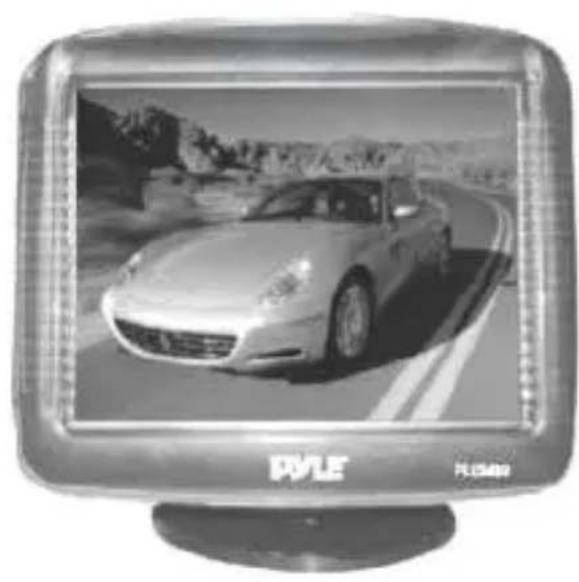

MONITOR:

Screensize:3.5"(4:3)
*Resolution:640xRGBx480
Automatically SwitchWhenReversing
TwoVideoInputs,V1/V2switching
Poweron/offwhensignalinput/nosignalinput
Visiblearea:72x52.56
Powersupply:DC12V
Powerconsumption:0.53W
Operatingtemperature:0°C~80°C
Storagetemperature: -10°C~80°C
NTSC/PALSystemAutoSwitch
*Brightness:200cd/m2
Contrast:200:1
Dimensions:3.7"Wx3.3"Hx0.67"D

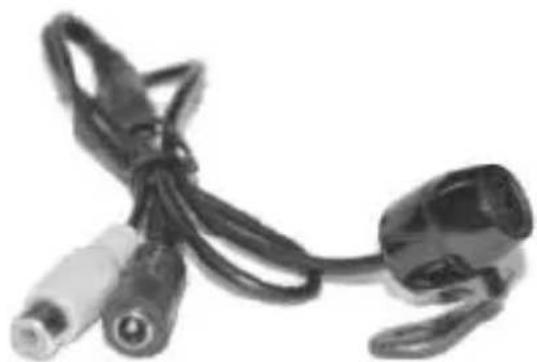

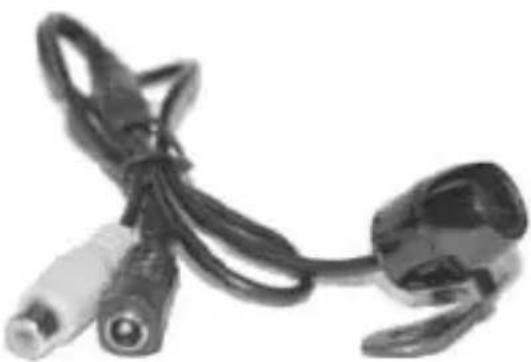

CAMERA:

Universal Mount

Backup CMD Camera 1/3"

Water Proof/Night Vision

Distance Scanle Line Camera

17 Foot Male to Male RCA Video Cable

Image Sensors: 580x540

Total Pixels: 580x540

Resolution: 420 TV Lines

Min. Illumination:1.0 LUX

IP Rating: 68; Lens Angle: 170°

Auto Image Adjustment

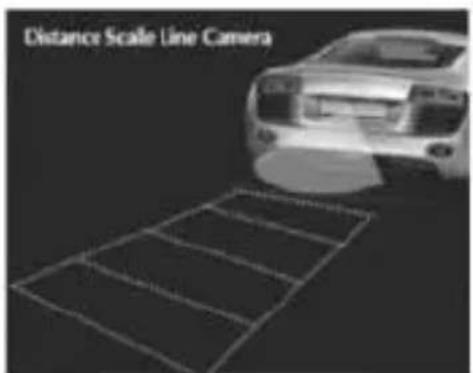

Built-In Distance Scale Line

Video Output: 1.0 Vpp-75 Ohm

Power Supply: DC 12V

Dimenslons: 0.67" (W) X 0.67" (H) X 0.9" (L)

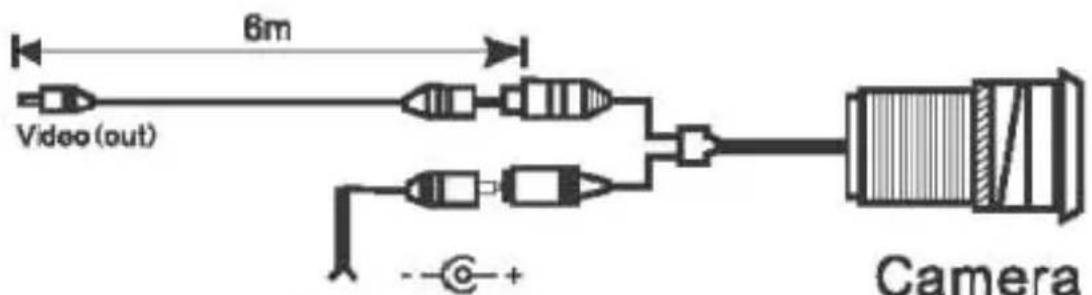

Connection:

Monitor

Backup light power
Red:+12V(in)
Black:GND (in)
