Type de produit	Moniteur de recul sans fil avec caméra
Marque	Pyle
Modèle	PLCM34WIR
Taille de l'écran	3,5 pouces (9,4 cm)
Résolution de l'écran	480 x 320 pixels
Format d'image	4:3
Type d'écran	TFT LCD
Alimentation	12 V CC
Angle de vue de la caméra	170° (gauche/droite)
Vision nocturne	Oui, avec capteur CMOS
Lignes de distance intégrées	Oui
Transmission sans fil	2,4 GHz, portée maximale 25 mètres
Entrées vidéo	Deux entrées RCA (AV1/DVD, AV2/caméra)
Système vidéo	NTSC/PAL/Auto
Rapport de contraste	200:1
Capteur de la caméra	CMOS, 510 x 490 pixels
Dimensions de l'écran (LxHxP)	9,4 x 8,4 x 1,7 cm
Dimensions de la caméra (LxHxP)	20,3 x 3,3 x 3,2 cm
Matériau	Plastique
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Assurez-vous que le câblage est correctement isolé. Utilisez uniquement une alimentation 12 V.
Réparabilité	Faire appel à un professionnel pour toute réparation.

FOIRE AUX QUESTIONS - PLCM34WIR Pyle

Comment installer le moniteur PLCM34WIR ?

Fixez le support de l'écran sur le tableau de bord ou le pare-brise à l'aide du support universel. Montez la caméra sur la plaque d'immatriculation. Connectez l'écran à l'alimentation 12 V et associez les deux unités sans fil.

Quelle est la portée de transmission sans fil ?

La portée maximale est de 25 mètres (82 pieds) dans des conditions idéales.

Puis-je utiliser ce système pour la marche arrière ?

Oui, l'entrée AV2 est dédiée à la caméra de recul et se déclenche automatiquement lors du passage en marche arrière.

Comment nettoyer l'écran et la caméra ?

Utilisez un chiffon doux et sec. Évitez les solvants ou produits abrasifs qui pourraient endommager les surfaces.

Le système fonctionne-t-il de nuit ?

Oui, la caméra est équipée d'un capteur CMOS avec vision nocturne pour une utilisation dans des conditions de faible luminosité.

Quels types de véhicules sont compatibles ?

Le système est conçu pour une installation universelle sur la plupart des voitures, camionnettes et SUV, grâce à son support d'écran ajustable et son support de plaque d'immatriculation.

Puis-je connecter d'autres sources vidéo ?

Oui, l'écran dispose de deux entrées RCA : AV1 pour un lecteur DVD, GPS ou autre, et AV2 pour la caméra de recul.

Que faire si l'image est floue ou instable ?

Vérifiez que les antennes sont correctement orientées et qu'aucun obstacle métallique ne bloque le signal. Assurez-vous également que la caméra est propre.

Est-il possible de régler la luminosité ou le contraste ?

Oui, le moniteur dispose d'un affichage à l'écran (OSD) permettant de régler la luminosité, le contraste et d'autres paramètres.

Que faire en cas de panne ?

Consultez la notice d'utilisation pour le dépannage. Si le problème persiste, contactez le service client ou un technicien professionnel. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI PLCM34WIR Pyle

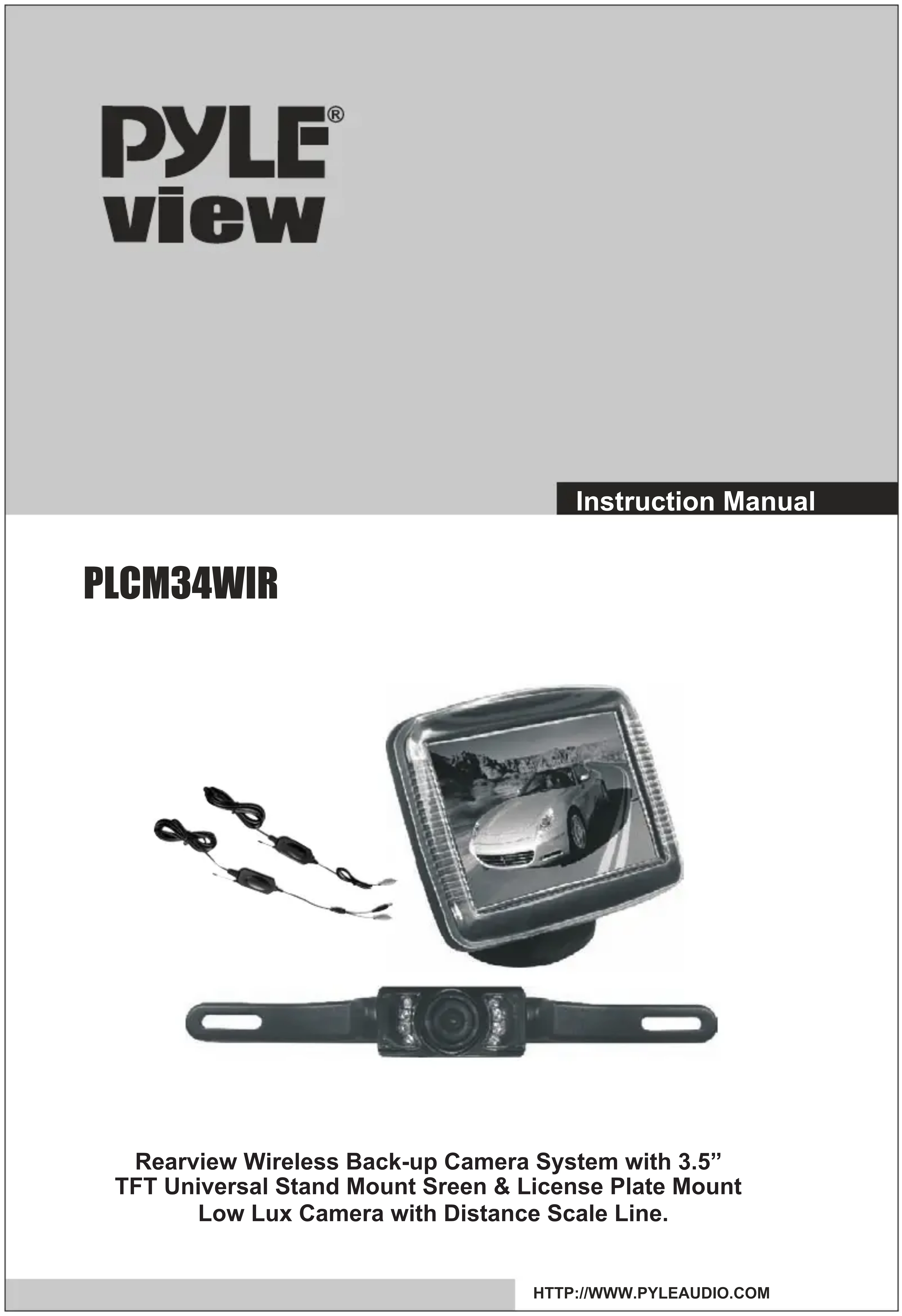

PYLE® view

Instruction Manual

PLCM34WIR

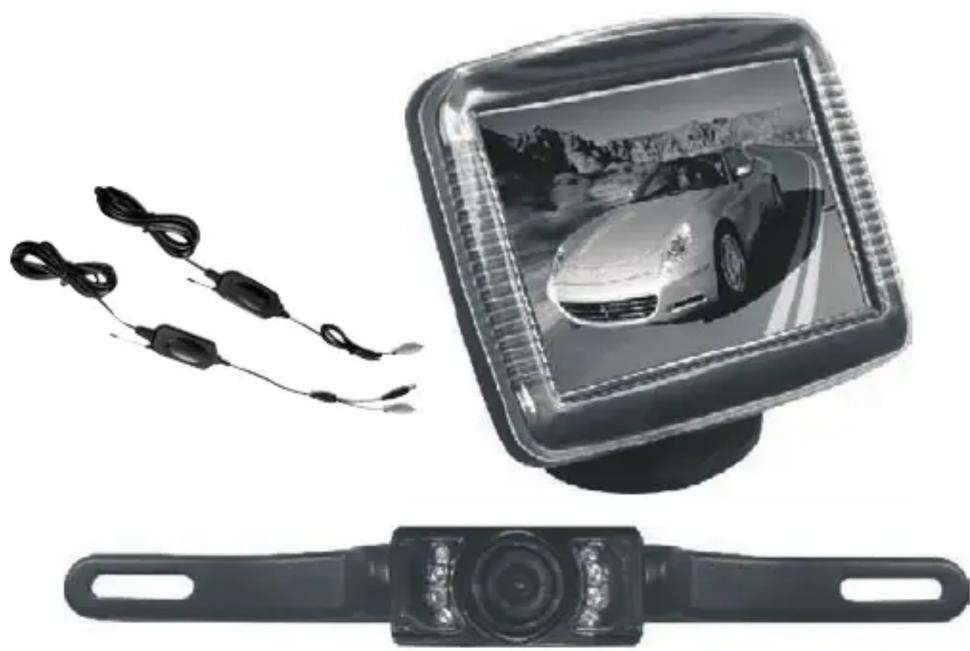

Rearview Wireless Back-up Camera System with 3.5” TFT Universal Stand Mount Sreen & License Plate Mount Low Lux Camera with Distance Scale Line.

Specification

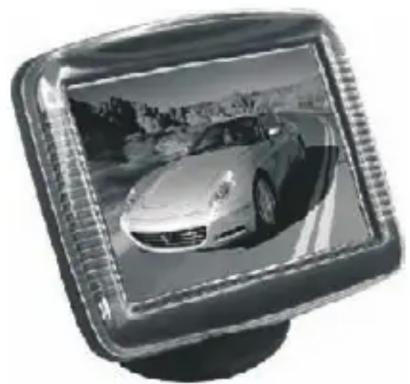

• 3.5” TFT LCD Universal Stand Monitor
• On Screen Display
• Universal Stand Mount Allow for multiple options
• 4:3 Screen Video Format
• Resolution: 480 (H)x 320 (V)
• Dual RCA Video Inputs AV1(DVD, TV, GPS, ETC.) /AV2(Camera) with Automatic Reverse Line Trigger
• Signal System: NTSC/PAL/Auto Switch
• Contrast Ratio: 200:1
• 2.4 Gig Hz Wireless Video Sender & Receiver Allows for Wireless Video Transfer from Rear Mount Camera to Front Mount Video Monitor (Max Distance 25 Meter/82.02 Feet)
• License Plate Mount Video Camera
• Built in Distance Scale Line
• Total Pixels: 510 x 490
• Low Lux Night Vision Camera With CMD Sensor
• Auto Image Adjustment
• 170 Degree L/R Viewing Angle
• Power Supply: DC 12 Volts
• Screen Dimensions: 3.7"W x 3.3"H x 0.67"D
• Camera Dimensions: 8"W x 1.3"H x 1.26"D

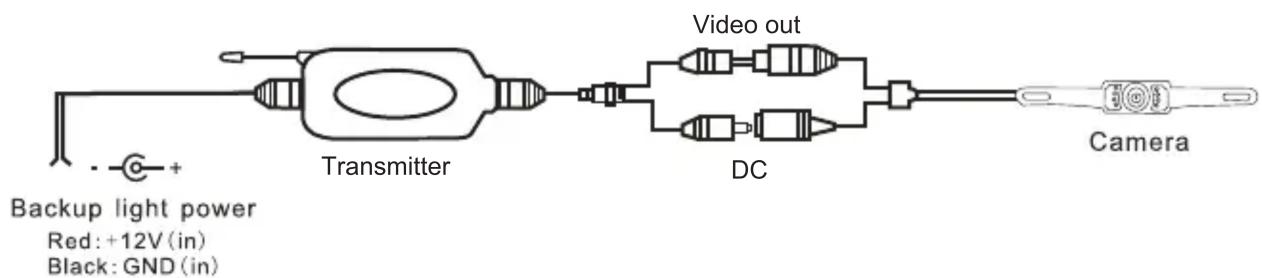

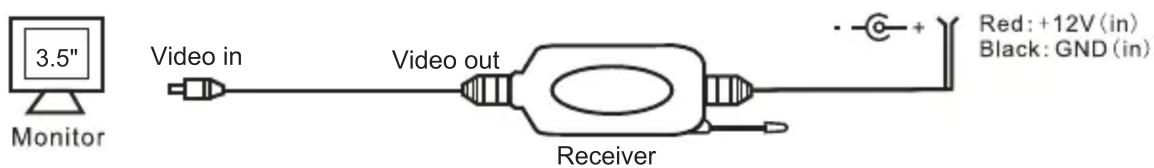

Connection:
