PLCM35R - Moniteur Pyle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de recul avec caméra
Marque	Pyle
Modèle	PLCM35R
Taille de l'écran	3,5 pouces (4:3)
Résolution du moniteur	640 x 480 pixels
Dimensions du moniteur	94 x 83,8 x 17 mm (L x H x P)
Dimensions de la caméra	31,8 x 31,8 x 45 mm (L x H x P)
Alimentation du moniteur	DC 12 V
Alimentation de la caméra	DC 12 V, 200 mA
Consommation électrique	0,53 W
Commutation automatique	Oui, lors du passage en marche arrière
Entrées vidéo	2 (V1/V2)
Vision nocturne	Oui, 10 LED IR, éclairage minimum 0,5 lux
Résolution de la caméra	380 lignes TV
Type de capteur	CMOS couleur OV7910
Angle de vision	Non spécifié
Étanchéité	Caméra étanche (flush mount)
Câble inclus	Câble vidéo RCA mâle-mâle de 5,2 m
Systèmes TV compatibles	NTSC / PAL (commutation automatique)
Température de fonctionnement	0 à 80 °C
Température de stockage	-10 à 80 °C
Accessoires inclus	Outil de découpe pour montage encastré
Nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Utiliser uniquement avec une alimentation 12 V
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - PLCM35R Pyle

Comment installer le moniteur PLCM35R ?

Branchez le moniteur à l'alimentation 12 V (fil rouge sur le feu de recul, fil noir à la masse). Connectez la caméra via le câble RCA. Le moniteur s'allume automatiquement lors du passage en marche arrière.

La caméra fonctionne-t-elle de nuit ?

Oui, la caméra dispose de 10 LED infrarouges pour une vision nocturne jusqu'à 0,5 lux.

Quelle est la taille de l'écran ?

L'écran fait 3,5 pouces avec un format 4:3 et une résolution de 640 x 480 pixels.

Peut-on utiliser deux caméras ?

Oui, le moniteur possède deux entrées vidéo (V1 et V2) que vous pouvez commuter manuellement.

La caméra est-elle étanche ?

Oui, le boîtier de la caméra est étanche (flush mount) et conçu pour une installation extérieure.

Quelle est la longueur du câble fourni ?

Le câble vidéo RCA mesure 5,2 mètres (17 pieds).

Le moniteur s'allume-t-il automatiquement ?

Oui, il s'allume automatiquement lorsqu'un signal vidéo est détecté (marche arrière) et s'éteint en l'absence de signal.

Quel est le système vidéo compatible ?

Le moniteur supporte les systèmes NTSC et PAL avec commutation automatique.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Évitez les produits chimiques.

Où trouver des pièces de rechange ?

Contactez le service client Pyle ou consultez leur site web pour commander des pièces détachées.

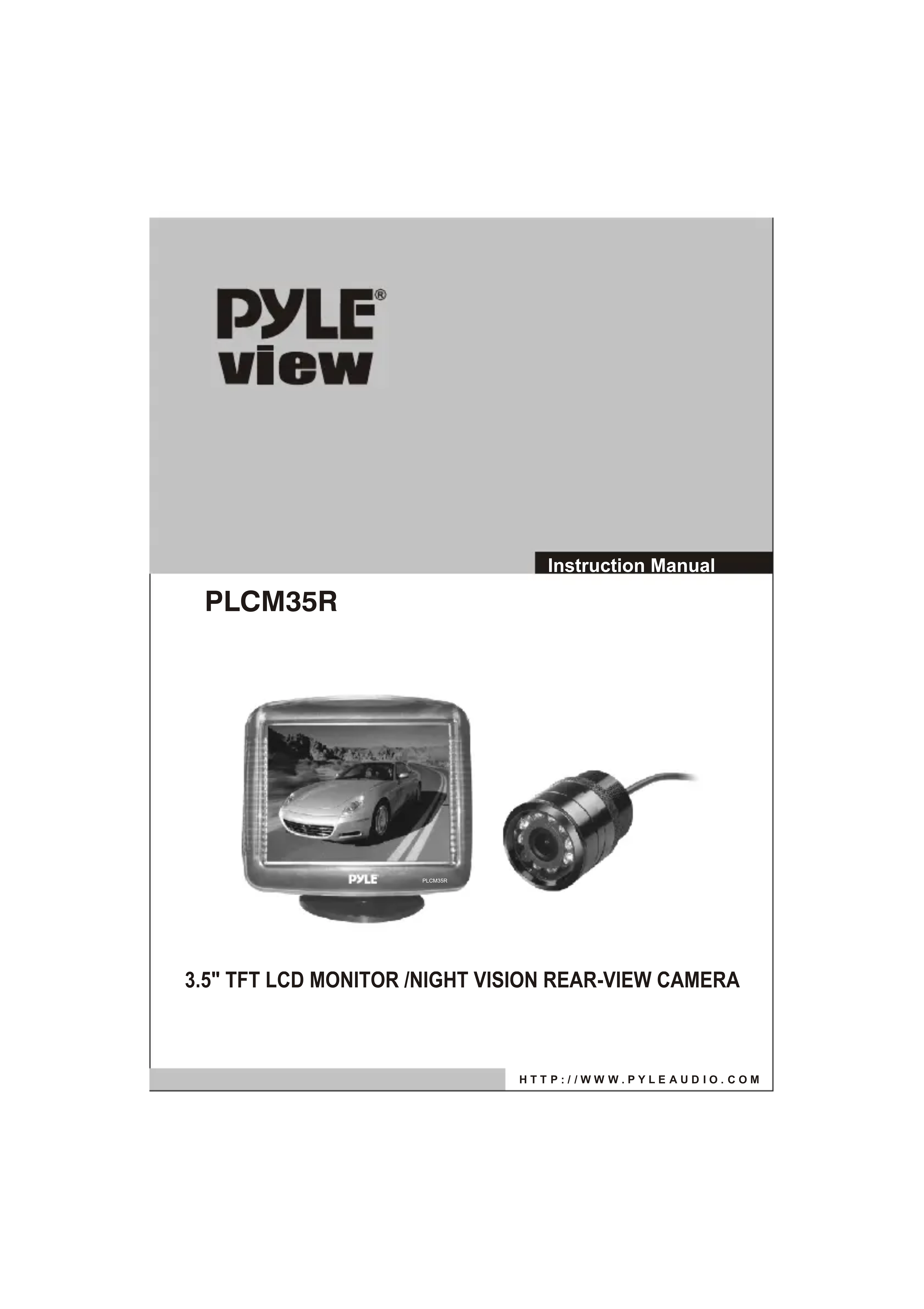

MODE D'EMPLOI PLCM35R Pyle

PYLE®

view

Instruction Manual

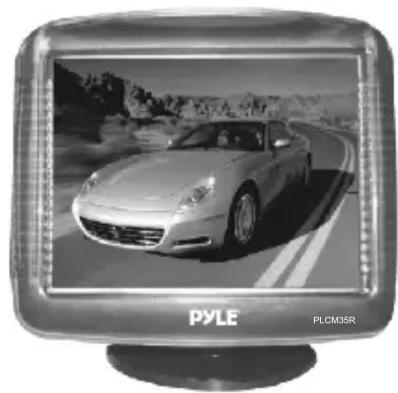

PLCM35R

3.5" TFT LCD MONITOR/NIGHT VISION REAR-VIEW CAMERA

HTTP://WWW.PYLEAUDIO.COM

Specification

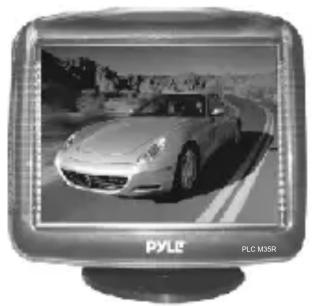

MONITOR:

• Screen size: 3.5" (4:3)
• Resolution: 640xRGBx480
• Automatically Switch When Reversing
• Two Video Inputs, V1/V2 switching
• Power on/off when signal input/no signal input
• Visible area: 72x52.56
• Power supply: DC 12V
• Power consumption: 0.53W
• Operating temperature: 0^ 80^
• Storage temperature: -10°C~80°C
• NTSC/PAL System Auto Switch
• Brightness: 200 cd/m2
• Contrast: 200:1
• Dimensions: 3.7"W x 3.3"H x 0.67"D

CAMERA:

CMOS water proof 1.25" flush mount housing

17 Foot male to male RCA video cable

Required drill cutout tool included

Image sensor: OV7910 Color CMOS

Total pixels: 510x492

Resolution: 380 TV Lines

Night vision low lighting capable

10 IR LED lights

Min. illumination: 0.5LUX

Auto image adjustment

Video output: 1.0Vpp-75Ω

Power supply: DC12V 200Ma

Dimensions: 1.25"Wx1.25"Hx1.77"L

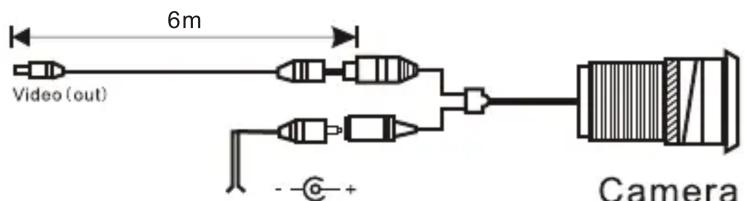

Connection:

Monitor

Backup light power

Red: +12V (in)

Black: GND (in)
