Type de produit	Machine à laminer
Marque	GBC
Modèle	Swingline Fusion 5100L
Dimensions (L x l x h)	570 x 193 x 132 mm
Poids	4,6 kg
Alimentation	120 V AC, 60 Hz, 12 A, 1410 W
Largeur maximale de la pochette	303 mm (12")
Épaisseur maximale de la pochette	250 µm (10 mil)
Épaisseur maximale d'insertion	1,0 mm
Temps de réchauffement	Environ 1 minute
Vitesse de laminage	1200 mm/min (47"/min)
Réglage de la pochette	Manuel (40 à 250 µm) et automatique
Type de pochettes compatibles	1,5 mil (avec transporteur), 3 mil, 5 mil, 7 mil, 10 mil
Fonctions spéciales	Marche arrière intelligente, alerte de pochette (rejet si 40 µm sans transporteur)
Compteur de travaux	Oui, avec remise à zéro
Mise hors tension intelligente	Après 30 minutes d'inactivité
Écran	Intuitif avec menu de sélection
Langues disponibles	Français, anglais, espagnol, etc. (réglable)
Entretien des rouleaux	Carte de nettoyage ou feuille de papier
Entretien extérieur	Linge humide (détergents interdits)
Garantie	1 an limitée (pièces et main-d'œuvre)
Sécurité	Arrêt automatique, protection antiblocage, mise à la terre
Accessoires inclus	Plateau de sortie

FOIRE AUX QUESTIONS - Swingline Fusion 5100L GBC

Comment démarrer la laminage ?

Branchez l'appareil, tapotez le bouton Marche pour allumer. Attendez le temps de réchauffement (environ 1 minute). Insérez votre document dans une pochette adaptée et placez le bord scellé dans l'entrée entre les guides réglables.

Quel type de pochette utiliser ?

Utilisez exclusivement des pochettes Swingline GBC de 1,5 mil (avec transporteur), 3, 5, 7 ou 10 mil. La machine accepte les pochettes jusqu'à 12 pouces de largeur et 250 µm d'épaisseur.

Que faire en cas de bourrage ?

La fonction marche arrière intelligente rejette automatiquement la pochette mal insérée. Si besoin, maintenez enfoncé le bouton Reverse pour éjecter manuellement. Ne jamais réutiliser une pochette coincée.

Comment nettoyer les rouleaux ?

Débranchez d'abord l'appareil. Insérez une carte de nettoyage ou une feuille de papier blanc pour nettoyer les rouleaux. L'extérieur se nettoie avec un linge humide sans détergent.

Puis-je plastifier des documents de forme irrégulière ?

Oui, placez l'article dans une pochette adaptée et insérez le bord scellé. Pour les formes irrégulières, assurez-vous qu'elles tiennent dans la pochette sans la couper avant laminage.

Quelle est la garantie ?

La machine bénéficie d'une garantie limitée d'un 1 an à compter de la date d'achat. Elle couvre les défauts de fabrication et de matériel. Pour une réclamation, contactez le service client au 1-800-541-0094.

Comment régler la vitesse ?

Depuis le menu principal, sélectionnez Réglages puis Réglage de la vitesse. Utilisez les flèches pour ajuster : vitesse élevée (+) réduit l'exposition à la chaleur, vitesse basse (-) l'augmente.

Pourquoi la machine rejette-t-elle ma pochette ?

Cela peut arriver si la pochette est mal insérée ou si vous utilisez une pochette de 40 µm sans transporteur. La machine rejette automatiquement les pochettes inadaptées. Vérifiez l'épaisseur réglée.

Combien de temps faut-il pour que la machine chauffe ?

Le temps de réchauffement est d'environ 1 minute. Pendant cette période, l'indicateur d'attente clignote et aucune pochette n'est acceptée.

Puis-je laisser la machine branchée en permanence ?

Pour des raisons de sécurité et d'économie d'énergie, la machine se met en veille après 30 minutes d'inactivité. Il est recommandé de la débrancher après usage.

MODE D'EMPLOI Swingline Fusion 5100L GBC

F manuel d'utilisation 10

Merci d'avoirCHOsi une machine a plastifier 5100L Swingline GBC qui permet de plastifier rapidement et simplement en offrant un produit de qualite à la sortie. Parfaite pour les utilisateurs debutants qui choisissant le reglage automatique et pour les utilisateurs experts utilisant plusieurs epaiseurs de pochette et differents formats de documents.

Pour deromeilleursrésultatsdeplastificationet de performance, utilisezseulementdespochettesde marquesSwinglineGBC.

Veuillez prendre quelques instantspour étudier ces instructions afin de vous assurer d'obtenir les mêleurs résultats.

consignes de sécurité

Votre sécurité et celle des autres sont importantes pour ACCO® Brands. Dans ce manuel d'instructions et sur le produit se trouvent d'importants messages de sécurité. Veuillez dire attentivement ces messages.

Le symbole d'alerte de sécurité precede chaque message de sécurité dans ce manuel d'instructions.

Ce symbole indique un danger potentiel pour la sécurité personnelle qui pourrait vous blesser ou les autres, tout comme causeur des dommages au produit ou à la propriété.

Cet averissement suivant se trouve sur le produit dans différentes langues.

Ce message de sécurité signifie que vous pourriez vous blesser sérieusement ou vous tuer si vous ouvrez le produit en vous exposant à un voltage dangereux.

AVERTISSEMENT

Risques de décharge électrique.
Ne pas ouvrir. Pas de pieces réparables par l'utilisateur.
Confiez l'entretien à un personnel de service qualifié.

points à noter

• Utilisez cet apparéil seulement pour la plastification de documents
• Utilisez seulement des pouchettes de 1,5 mil (avec transporteur), 3 mil, 5 mil, 7 mil ou 10 mil avec cet apparéil.
• Ne plastifiez pas unePOCHETTE vide

• Cet apparéil doit être branché à une prise d'alimentation correspondant à la puissance électrique affichée sur l' apparéil.
• Assurez-vous qu'il n'y ait pas dePOCHETTE dans la machine avant d'en insérer une nouvelle.
• Nettoyez les rouleaux de plastification sur une base régulière
• La machine à plastifier Fusion 5100L 12" de GBC accepte les pochettes 12" de format maximal de 12" x 17"
• La fonction active antiblocage peut ne pas détecter un blocage de petit article
• À défaut de se conformer, l'appareil risque de s'endommager et d'invalider la garantie

service

Ne tentez jamais de réparer vous-même la machine à plastifier. Débranchez l'appareil et communiquez avec un technicien de service autorisé Swingline GBC pour tous besoin de réparations.

Puisance électrique	120 V AC / 60 Hz / 12 A / 1410 W
Dimensions de la machine	22,4 x 7,5 x 5,19" (570 x 193 x 132 mm)
Poids de la machine 2,6 lbs	(4,6 kg)
Largeur maximal de la pochette	12,0" (303 mm)

Épaissee maximale de la pochette	10 mil (250 mic)
Épaissee maximale à insérer	1,0 mm
Temps de réchauffement Approximativement 1 minute
Vitesse 47" (1200 mm) par minute

Français

préparez-vous à plastifier

Facile à régler

1 Retirez le plateau de sortie en plastique de la boite et placez-le dans les deux trous à l'arrière de la machine et etendez-le (voir l'illustration) Assurez-vous qu'il y a suffisamment d'espace derrière la machine à plastifier pour retarder les documents.
2 Branchez la prise electrique dans une source d'alimentation appropriee pres de la machine.
3 Le logo GBC sur le panneau de contrôle de l'appareil clignotera brievement et un bip se fera entendre.
4 Pour utiliser la machine à plastifier, tapez doucement sur le bouton « On »

NOTE : Voiture nouvelle machine à plastifier peut émettre une légere odeur durant le premier fonctionnement. C'est normal et devrait diminuer après quelques heures de fonctionnement.

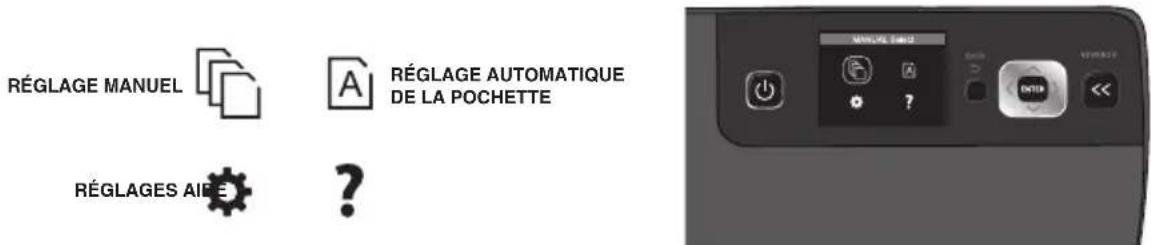

Menu de selection intuitif

5 Un logo GBC apparait sur I'ecran, suivi du menu principal :

NOTE: Utilisez les flèches pour défilier vers le haut/bas et gauche/ droite, ensuite utilisez le bouton «ENTER» pour désir.

Utilisez n'importe quand pour revenir en arrêt - un écran à la fois jusqu'àu menu principal.

Réglage manuel ( ) - défilez et choisissez le réglage en micron, c'est-à-dire 1,5 mil, 3 mil, 5 mil, 7 mil et 10 mil

NOTE: Si l'appareil est reglé à 40 mic, utilisez TOUJOURS unePOCHette de transport.

Selection intelligente de la pochette

Réglage automatique de la pochette() - la machine mesure automatiquement le document et l'épaissur de la pochette et procède au réglage.

NOTE: La machine n'accepte aucunePOCHETDurant la période de rechauffement.

NOTE : Dans les deux cas soit, le réglage manuel et le réglage automatique de la pochette l'indicateur d'attente clignote tout au long de la période de réchauffement.

chargement de laPOCHETTE

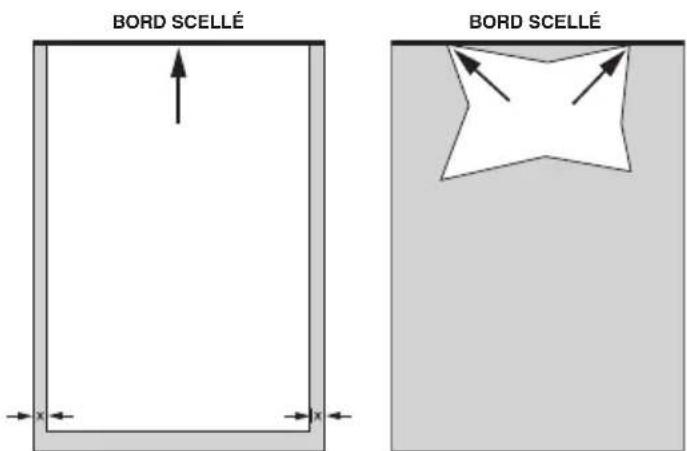

1 Placez votre article à plastifier dans la pochette de plastification. Assurez-vous qu'il est bien place le long du côte fermé de la pochette. Ceci assure que vous aurez un produit de qualité à la sortie.

Lettre, juridique, menu Article aux formes irregulieres

NOTE: Ne coupez pas les pochettes avant la plastification.

Avant de plastifier un document important ou unique, toujours faire un test avant, en passant un document similaire dans la machine.

Français

plastification

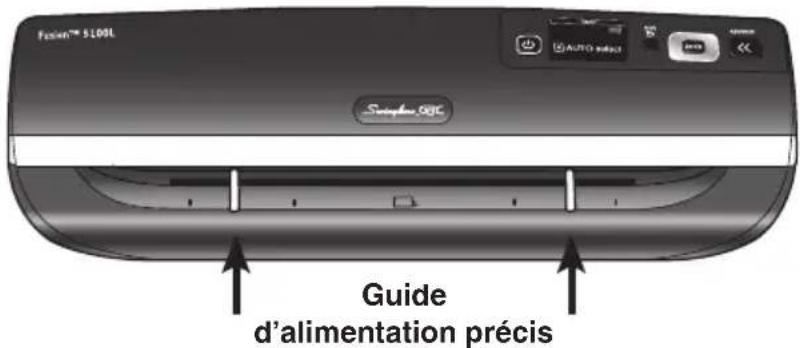

1 A l'avant de l'appareil, il y a des guides réglibres pour vous aider à insérer la pochette avec précision. Déplacez les guides sur la ligne appropriée à votre pochette/article à plastifier.

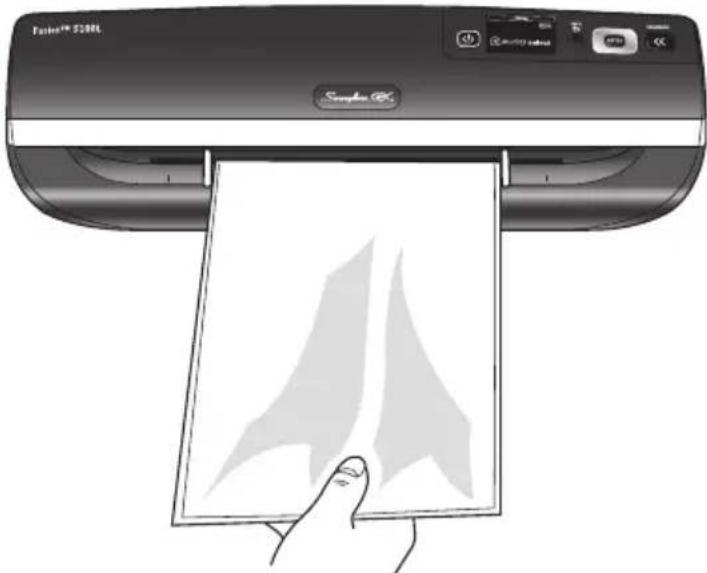

2 Alimentez le bord scellede la pochette dans l'appareil entre les guides. L'appareil agrippe la pochette et la guide jusqu'à la sortie.

NOTE: Ne serrez pas les guides contre laPOCHETTE.

3 Ne pas serrer les guides contre la pochette. Déplacez les guides selon le réglage approprié pour permettre à la pochette d'entrée dans l'appareil sans toucher aux guides.
4 Lorsque vous avez terminé de plastifier, tapez sur le bouton « Power » et si nécessaire, retirez le plateau, débranchez l'appareil et rangez-le.

À la sortie, retirez votre document plastifié immédiatement et déposez-le sur une surface plate afin d'assurer une qualité optimale.

NOTE: Le bruit émis par l'appareil que vous continue d'entendre pendant 30 secondes après l'avoir étéint correspond au début de la période de refroidissement.

caracteristiques additionnelles

Marche arrière intellegente de la pochette

Si unePOCHETESTMALINSERÉoubloquea l'entrée,unbipconstant seraémis et l'appareil rejoettera automatiquement le document à l'extérieur.

Alertedetatintelligent

Si vous essayez de plastifier unePOCHETDE 40 mic sansPOCHETDE transport,elle sera automatiquement rejetee.

Si vous souhaitez récapierer une pochette partiellement insérée, appuyez et maintainez le bouton «Reverse» et la pochette se mettra rapidement en marche arrière. Vous entendrez une série de bips simples jusqu'à ce que le bouton de marche arrière soit relaché.

NOTE: Ne jamais réutiliser unePOCHETEMal insérée ou coincee

NOTE: Ne pas reinsérer un document plastifié partiellement dans l'appareil.

réglages

Commandes professionnelles

À partir du menu principal, faites votrechioix ( ) et les options suivantes apparaitront :

RéGLAGE DE LA VITESSE

COMPTEUR DE TRAVAIL

CHOISSEZ LA LANGUE

Défilez dans le menu etCHOISSEZ REGLAGE NECSSAIRE et appuyez sur «Enter»:

Réglage de la vitesse - Permet de peaufiner la vitesse si nécessaire pour des résultats optimaux. Utilisez les flèches pour régler la vitesse, élevé (+) ou BASSE (-). Réduire la vitesse augmente légèrement l'exposition à la chaleur. Augmenter la vitesse diminue légèrement l'exposition à la chaleur.

Compteur de travail - Permet de compter le nombre de documents plastifiés. Utilisez les flèches pour remettre à zéro.

Choisissez la langue - Faites défiler vers le haut/bas pour selectionner le langage youlu et appuyez sur ENTER.

Aide (?) - Défilez pourCHOISIR un pays ensuite suivez le lien vers l'adresse Web, numerieze le code QR. Sinon, communiquez avec le centre de service local, voir a la page 23.

Mise hors tension intelligente

Pour plus de sécurité et pour des raisons environnementales, la machine à plastifier se mettra automatiquement en mode veille après 30 minutes d'inactivité. Vous entendrez un seul bip avant.

nettoyage

AVERTISSEMENT: DEBRANCHES CE PRODUIT AVANT DE NETTOYER L'EXTÉRIEUR. ESSUYEZ L'EXTÉRIEUR SEULEMENT AVEC UN LINGE HUMIDE ET N'UTILISEZ PAS DE DÉTERGENTS ET DE SOLTANTS.

Régulierement, insérez dans l'appareil une carte de nettoyage ou feuille de papier pour nettoyer les rouleaux.

Garantie limitée d'un (1) an

ACCO Brands USA LLC, 300 Tower Parkway, Lincolnshire, IL 60069 (au Canada, ACCO Brands Canada Inc., 5 Precidio Court, Brampton, ON L6S-6B7; et au Mexique, ACCO Mexicana, S.A. de C.V. Av. Circuito Industrial Norte #6 Parque Industrial Lerma 52000, Lerma Edo. De Mexico) (chacun, respectivement « ACCO Brands ») garantit à l'acheteur initial de ce produit ACCO Brands qu'il est exempt de défaut de fabrication et matériel dans des conditions d'utilisation et d'entretien normales pour une période 1 an à partir de la date d'achat du produit.

Les obligations d'ACCO Brands sous cette garantie se limitent au remplacement ou à la réparation, au besoin d'ACCO Brands, de toute piece sous garantie trouvée défectueuse par ACCO Brands, sans frais de matériel ou de main-d'oeuvre. Le cas échéant, ACCO Brands, à son besoin, replacera le produit défectueux par un produit identique ou équivalent pouvant contenir des pieces remises à neuf. Cette garantie sera annulée:

(i) en cas d'utilisation du produit à mauvais escient,
(ii) en cas de dommage causé au produit par néligence ou accident, ou
(iii) en cas de modification du produit par des agents n'appartenant pas au personnel d'ACCO Brands ou n'était pas des agents autorisés par ACCO Brands.

Pour proceder à une demande de garantie, veuillez composer le 1-800-541-0094 aux É.U./1-800-268-3447 au Canada/1-800-759-6825 au Mexique ou visitez le HYPERLINK "http://www.gbc.com" www.gbc.com.

DANS LA MESURE AUTORISÉE PAR LA LOI APPLICABLE, CETTE GARANTIE REMPLACETOUTE AUTRE GARANTIE EXPRESSE. LES REprésentATIONS OU LES PROMESSESQUI NE SONT PAS EN ACCORD AVEC CETTE GARANTIE, OU QUI SONT EN SUPPLEMENTÀ CETTE GARANTIE, NE SONT PAS AUTORISÉES ET N'ENGAGEMENT PAS ACCO BRANDS. DANS LA MESURE AUTORISÉE PAR LES LOIS APPLICABLES, Toute GARANTIE IMPLICITÉ (SI APPLICABLE) EST LIMITÉE EN DUREÉ À LA DUREÉ DE CETTE GARANTIE. COMME CERTAINS ÉTATS ET JURIDictions NE PERMETTENT PAS DE LIMITER LA DUREÉ DES GARANTIES IMPLICITÉS, LA LIMITATION CIDESSUS PEUT NE PAS S'APPLIQUERÀVOTRE CAS. DANS LA MESURE AUTORISÉE PAR LA LOI APPLICABLE, EN AUCUN CAS ACCO BRANDS NE POURRA ÉTRE TENUE POUR RESPONSABLE POUR DESDOMMAGES SPEÇIAUX, ACCESSOIRES, PUNITIFS, EXEMPLAires, CONSEQUENTIELSOU SIMILAIRES, QU'ILS SOIENT OU NON PREVISIBLES. COMME CERTAINS ÉTATS OUJURIDictions NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES SPEÇIAUX, ACCESSOIRES, PUNITIFS, EXEMPLAires, CONSEQUENTIELS OU SIMILAIRES, L'EXCLUSION OU LA LIMITATION CI-DESSUS PEUT NE PAS S'APPLIQUERÀ VOTRE CAS.

POUR LES CONSOMMATEURS QUI BENÉFICIENT DE LOIS SUR LA PROTECTION DES CONSOMMATEURS OU DE RÉGEMENTS RELEVANT DE LA JURIDIRECTION D'ACHAT, OU DIFFÉRENT DANS LEUR CHAMP D'APPLICATION DE RÉSIDENCE, LES AVANTAGES CONFERÉS PAR CETTE GARANTIE SONT AJOUTÉS À TOUS LES DROITS ET RE COURS VEHICULES PAR CES LOIS ET RÉGEMENTS DE PROTECTION DES CONSOMMATEURS.

Dans la mesure autorisée par la loi, cette garantie n'est pas transférable et elle expire automatiquement au moment où l'acheteur original revend le produit ou s'en défait d'une façon quelconque.

Cette garantie vous confère certains droits légaux spécifiques. D'autres droits, selon la législation dont vous dépendez, peuvent également existier. En outre, comme certaines juridictions ne permettent pas (i) l'exclusion de certaines garanties, (ii) les limitations de la durée des garanties implicites et/ou (iii) l'exclusion ou la limitation de certains types de frais et/ou de dommages, les limitations ci-dessus peuvent ne pas s'appliquer à votre cas.

AVIS FCC CLASSE B

Note : Cét équipement a été testé et s'avéré être conforme aux restrictions établies pour un dispositif numérique Classe B, conformément à la section 15 de la Règlementation FCC. Ces restrictions ont été conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cét équipement produit, utilise et peut émettre une énergie radiofrequence nuisible aux communications radio et peut causeer une interférence s'il n'est pas installé et utilisé conformément aux instructions. Cependant, il n'y a pas de garantie qu'une interférence ne survendra pas dans une installation spécifique. Si cet équipement cause effectivement une interférence nuisible à la réception radio ou télévisuelle, ce qui peut être déterminé en allumant et en éteignant successivement l'équipement, il est recommandé à l'utilisateur de tenter de corriger l'inférence en prénant une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne réceptrice.

Augmenter la distance entre l'équipement et le récepteur.

Brancher l'équipment sur une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté.

Pour obtenir de l'aide, s'adresser au concessionnaire ou consulter un technician spécialisé dans les téléviseurs.

AVIS CANADA, CLASSE B

Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

MODIFICATIONS

Toute modification apportée à cet apparéil peut entraîner l'annulation du droit accordé à l'utilisateur par la FCC et/ou par Industrie Canada de faire fonctionner cet équipement.

ACCO est une marque de commerce déposée d'ACCO Brands.

Copyright © 2011 ACCO Brands. Tous droits réservés.

Numéro Aout 2012

Fusion est une marque de commerce déposée d'ACCO Brands.
