MODE D'EMPLOI HG755440 AEG-ELECTROLUX

Merci d'avoir choisi ce produit AEG. Nous l'avons concu pour qu'il vous offre des performances irreprochables pour longtemps, en intégrant des technologies innovantes qui vous simplifient la vie grâce à des caractéristiques que vous ne trouvrez pasforcément sur des apparêls ordinaires. Veuillez prendre quelques instants pour dire cette notice afin d'utiliser au mieux votre apparéil.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.aeg.com

Enregistrer votre produit pour obtenir un meilleur service : www.aeg.com/productregistration

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil : www.aeg.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter le service, assurez-vous de dispose des informations suivantes :
Vous trouvez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention: consignes de sécurité.

Informations generales et conseils

Informations ecologiques

Sous réserve de modifications.

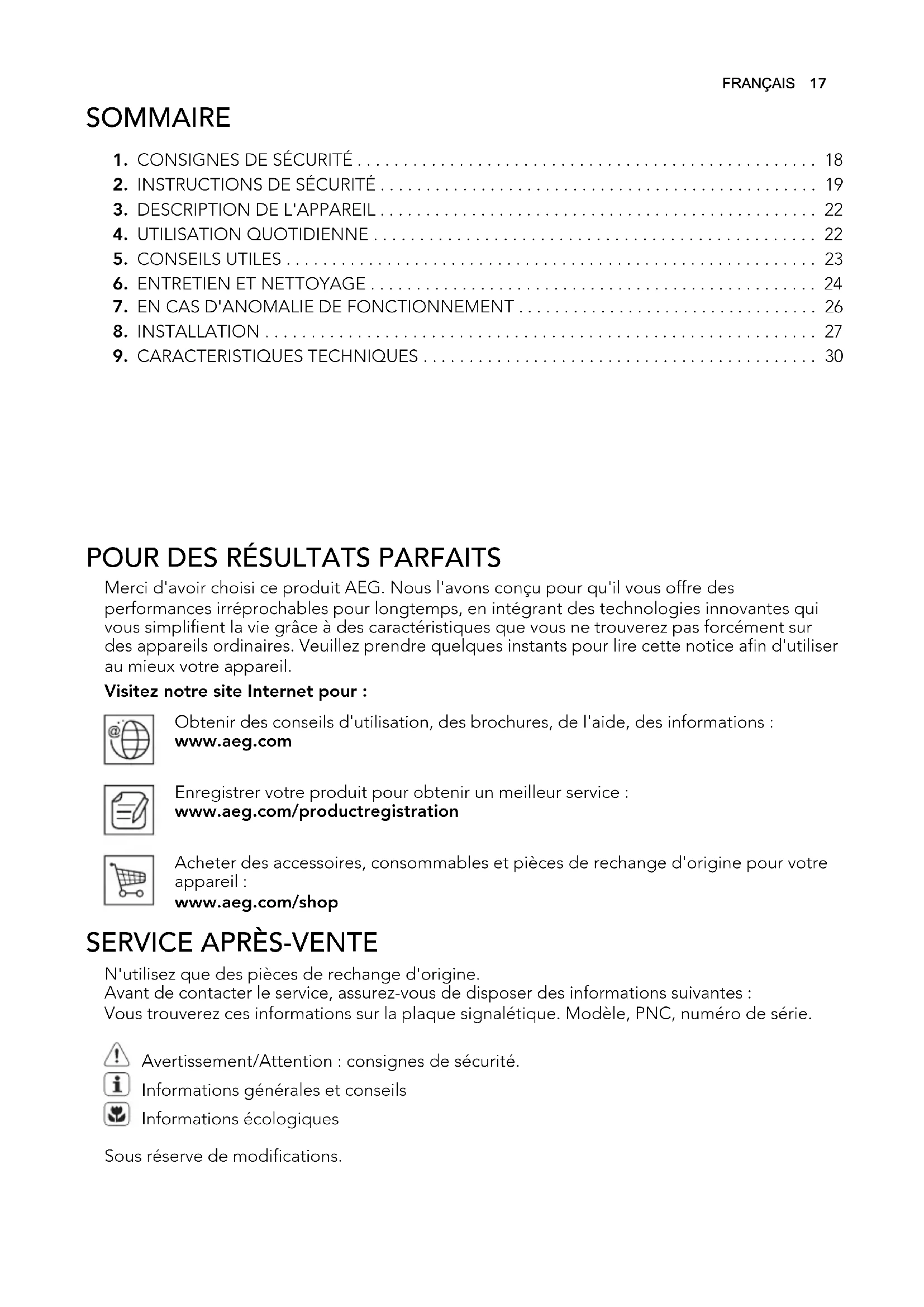

1. CONSIGNES DE SECURITÉ

Avant d'installer et d'utiliser cet apparéil, lisez soignésement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

! AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisserCHAuffer de la grise se ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

2. INSTRUCTIONS DE SECURITE

Cet apparéil est ajusté aux marchés suivants: BE LU

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un的应用 appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez la distance minimale requi-se avec les autres apparereils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil pres d'uneporte ou sous une fenetre. Les recipients chauds risqueraient de tomberde l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommendons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Utilisez le cable d'alimentation électrique approprié.
• Ne laisses pas le cable d'alimentation s'emmelter.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises electriques situées à proximé.
  Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lache et inapproprié ou une fiche (si presente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
  Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le cable.
  Veillez a ne pas endommager la fiche secteur (si presente) ni le cable d'alimentation. Contactez le service après ou un electricien pour replacer le cable d'alimentation s'il est endommaged.
• L'installation électrique doit être équi-pée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés du support), un disjoncteur différentiel et des contacteurs.

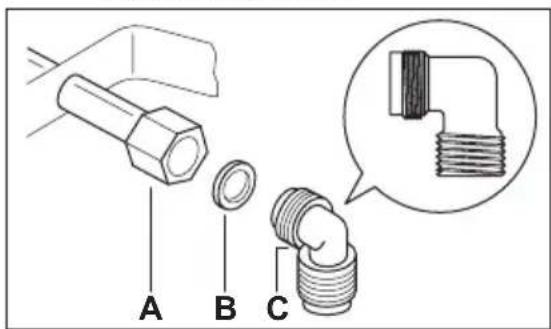

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
  Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de bran

cher l'appareil selon les reglementations d'installation en vigueur. Veillez a respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

Utilisez cet apparéil dans un environ- nement domestique.
- Ne modifies pas les caractéristiques de cet apparéil.
- Ne laissez jamais l'appareil sans surveillancependant son fonctionnement.
- N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- Éteignez les zones de cuisson après chaque utilisation.

AVERTISSEMENT

Risque d'explosion ou d'incen-die.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par de l'huile très chaude peuvent provoquer une combustion spontanée
  L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Ne laisses pas de recipients chauds sur le bandeau de commande.

• Ne laissez pas le contenu des éléments de cuisson s'évaporer complètement.

• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne placez jamais de papier aluminium sur l'appareil.
• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entraer en contact avec la table de cuisson. Cela peut provoquer l' apparition de taches mates.
  Veillez a ce que la piece ou est installé l'appareil soit bien aérée.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
  Utilisez uniquement des recipients stables avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si vous appeareil en est équipé) !
  Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidement la manette de la positionmaximale à la position minimale.
  Veillez a ce que les recipients se trouvent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la table de cuisson.

• N'utilisez que les accessoires fournis avec l'appareil.

• N'installez pas de diffuseur de flammes sur le bruleur.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Ne pulverizez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vais-selle.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à recycler, de solvants ou d'objets metalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre conformément l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

3. DESCRIPTION DE L'APPAREIL

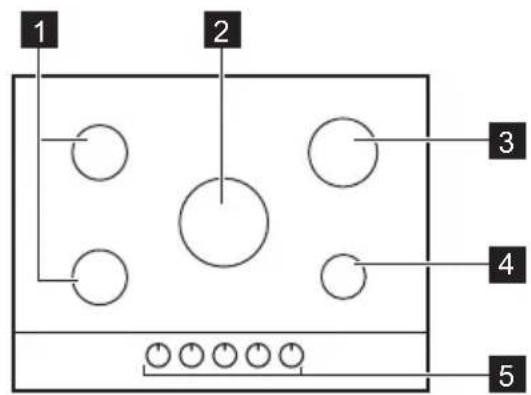

3.1 Description de la table de cuisson

1 Brûleur semi-rapide
Brûleur à triple couronne
3 Brûleur rapide
4 Brûleur auxiliaire
5 Manettes de commande

3.2 Manettes de commande

Symbole Description

pas d'alimentation en gaz / position Arret

position d'allumage / alimentation en gaz maxi-male

Symbole Description

alimentation en gaz minimale

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du bruleur

AVERTISSEMENT

Faites très attention lorsque vous utilisez une flamme neue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvaise utilisation de la flamme

Allumez Throughout the brûleur avant de poser un récipient dessus.

Pour allumer le brûleur :

1. Enforcez la manette de commande correspondante et tournez-la vers la gauche jusqu'à la position maximale (20

2. Maintenez la manette de commande enfoncée pendant environ 5 secondes pour permettre au thermocouple de chauffer. Sinon, l'alimentation en gaz sera interrompue.

3. Une fois que la flamme brule reguillagement, reglez son début.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement placés.

Chaque manette de commande est munie d'un voyageant. Il s'allume lorsque vous tournez la manette de commande.

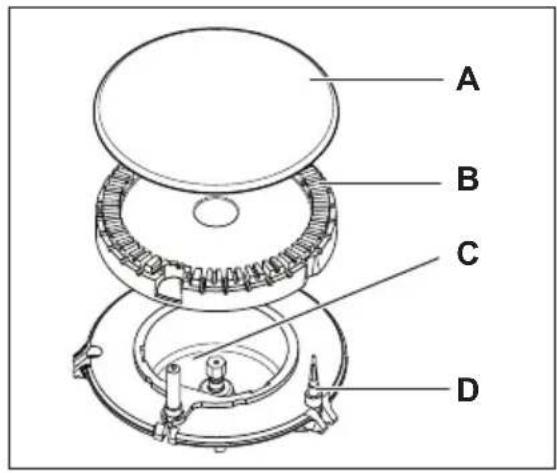

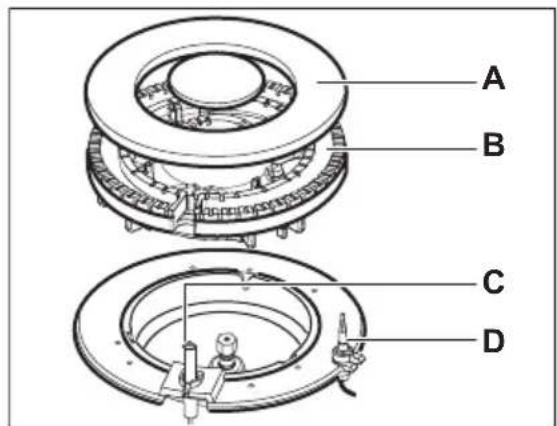

A) Chapeau du brûleur
B) Couronne du brûleur
C) Bougie d'allumage
D) Thermocouple

AVERTISSEMENT

Ne maintenez pas la manette de commande enforcée plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette de commande, tournezla sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Économies d'énergie

• Si possible, couvrez toujours les recipients avec un couvercle pendant la cuisson.

En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la vers la gauche jusqu'à la position d'arrivee de gaz maximale.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

4.2 Arrêt du brûleur

Pour eteindre la flamme, tournez la manette sur le symbole

AVERTISSEMENT

Abaissez ou coupez toujours la flamme avant de retarder les recipients du brûleur.

• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.

AVERTISSEMENT

Utilisez uniquement des reci-pients dont le diamètre correspond aux dimensions des brû-leurs.

Brûleur Diamètres des ré-cipiens
Triple couron-ne	180 - 260 mm
Rapide 180 - 260 mm
Semi-ra-pide avant	120 - 180 mm
Semi-ra-pide arrière	120 - 220 mm
Auxiliai-re	80 - 180 mm

AVERTISSEMENT

Assurez-vous que le fond des réci
pients ne dépasse pas au-dessus des manéttes de commande. Si les manéttes de commande se trouvent sous le fond des réci
pients, la flamme peut les faire chauffer.
Ne place pas le même récipient sur deux brûleurs.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

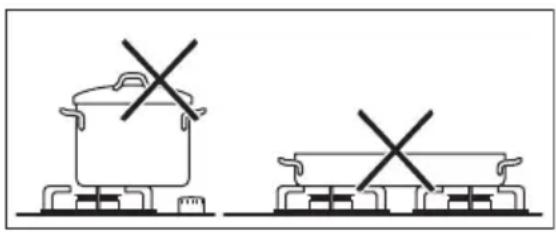

Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les recipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.

Ne placez pas de recipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.

AVERTISSEMENT

N'utilisez pas de diffuseur de flamme.

Informations sur l'acrylamide

Important Selon les connaissances scientifiques les plus récentes, faire brunir les alimentés de manière intensive, en particulier les produits contenant de l'amidon, peut nuire à la santé à cause de l'acrylamide. C'est pourquoi nous vous recommandons de faire cuire les alimentés à basse température et de ne pas trop les faire brunir.

AVERTISSEMENT

Éteignez l'appareil et laisserez-le refroidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurez-vous que l'appareil est débranché de la prise électrique.

Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

• Vous pouvezPTRirer les supports de casserole pour nettoyer facilement la table de cuisson.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.
• Lavez les éléments en acier inoxydable à l'eau, puis sechez-les à l'aide d'un chiffon doux.
• Les supports de casserole ne doivent pas etre place dans le lave-vaiselle. Ils doivent etre lavés a la main.
• Lorsque vous lavez les supports à la main, faites bien attention lorsque vous les essuyez, car le processus d'émailage laisse parfois des arêtes risquant de vous blesser. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
• Àprous avoir lavé les supports de casser-roles, veillez à les remettre correctement en place.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.
• Faites très attention lorsque vous remplacez les supports de casseroles afin de ne pas endommager le dessus de la table de cuisson.

Après le nettoyage, sechez l'appareil à l'aide d'un chiffon doux.

Pour enlever les salissures :

1. -Enlevez immédiatement : plastique fondu, films plastiques et aliments contenant du sucre.

2. Éteignez l'appareil et laissez-le refroidir avant de nettoyer : traces de calcaire et d'eau, projections de graisse et décolorations métalliques liésantes. Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.

3. Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.

4. Pour finir, frottez l'appareil avec un chiffon propre.

L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre cuite ou en fonte.

6.1 Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en ceramique dotée d'une electrode en métal. Veillez àMAINTER ces composants propres afin de facilititer l'allumage.Assurez-vous également que les orifices des couronnés des brûleurs ne sont pas obstrués.

6.2 Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème Cause probable Solution
Aucune étincelle ne se produit à l'allumage du gaz	Absence d'alimentation électrique	Vérifiez que l'appareil est bien branché et alumé.Vérifiez le fusible. Si les fusibles disjonctent plusieurs fois, faites appel à un électricien qualifié.
• Le chapeau et la cou-ronne du brûleur sont mal positionnés	Assurez-vous que le chapeau et la couron-ne du brûleur sont bien positionnés.
La flamme s'éteint im-médiatement après l'al-lumage	Le thermocouple n'est pas suffisamment chauffé	Maintenez la manette enforcée pendant 5 secondes environ une fois la flamme al-lumée.
Les flammes du brûleur à gaz sont irrégulières	La couronne du brû-leur est encrassée par des résidus alimentai-res	Assurez-vous que l'in-jecteur n'est pas bou-ché et qu'il n'y a pas de particules alimentaires dans la couron-ne.

En cas d'anomalie, tentez d'abord de trouver une solution au problème par vous-même. Si vous ne trouvez pas desolution au problème vous-même, contactez votre vendeur ou le service après vente local.

Si le problème résultat d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas eté réalisée par un professionnel neagree, le déplacement du technicien du service après vente ou du vendeur peut vous être facturé, même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi-

de et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modele
• Référence du produit (PNC)
• Numéro de série (S.N.) .... Utilisez exclusivement des pieces de rechange d'origine. Elles sont disponibles auprès du service après-vente et des magasins de pieces de rechange agreés.

7.1 Étiquettes fournies dans les sachet des accessoires

Collez les étiquettes adhéSES comme indiqué ci-dessous:

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie

3 Collez-la sur la notice d'utilisation

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuees par un professionnel qualifie selon les normes et reglements locaux en vigueur.

8.1 Raccordement au gaz

Le raccordement à l'arrivée de gaz doit obligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau flexible en AGB (acier inoxydable) conforme à la reglementation en vigueur. Si vous utilisez des tuyaux flexibles metalliques, ils ne doivent pas entrairen contact avec des parties mobiles ni'estre comprimes. Soyez également vigilant lorsque la table est installée avec un four.

Le raccord doit être conforme à la reglementation NBN D 51.003.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement régiable est relié à la rampe complète par un écrou fileté G 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir lesassageurs résultats.

A) Extrémité du tuyau avec écrou
B) Rondelle
C) Coude

Gaz liquéfié

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continuez alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30^ ;
• il n'est pas plus long que 1500 mm;
• il ne montre aucun étranglement ;
• il n'est soumis à aucune traction ni aucune torsion;
• il n'entre pas en contact avec des bords ni des coins tranchants;
• il peut être facilement contrôle sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais presente une elasticie correcte;
• les colliers de serrage ne sont pas rouillés;
  -la date d'expiration n'est pas dépassee.

Si vous constatéz au moins un de ces dé-fauts, ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme!

8.2 Remplacement des injecteurs

1. Demontez les supports des casseto-les.
2. Demontez les chapeaux et les couronnes du brûleur.

3. À l'aide d'une clé de 7, démonze les injecteurs et remplacez-les par leurs qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

4. Assemblez les pieces et suivez la même procEDURE dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivee de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouvez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vousdezvez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

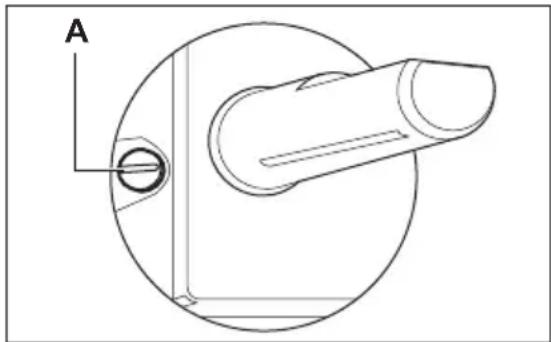

A) Vis de réglage

• Si vous passez du gaz naturel G20/ G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple cou-ronne).

AVERTISSEMENT

Assurez-vous que la flamme ne s'eteint pas lorsque vous tournezrapidement la manette de la position maximale à la position minimale.

8.4 Branchement électrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la pla

que signalétique correspondant aux valeurs d'alimentation locales.

• Cet apparéil est fourni avec un cable d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
  Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
  L'appareil ne doit pas etre raccordé a I'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie).Assurez-vous que le raccordement à la terre est conforme aux normes et reglementations.
  Le cable d'alimentation ne doit pas etre exposé a une température supérieure a 90^

Assurez-vous de connecter le cable neu- tre bleu à la borne portant la lecture « N » Connectez le cable de phase marron (ou noir) à la borne portant la lecture « L ».Le cable de phase doit rester connecté en permanence.

8.5 Remplacement du cable d'alimentation

Ne remplacez le cable de raccordement qu'vec un cable de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

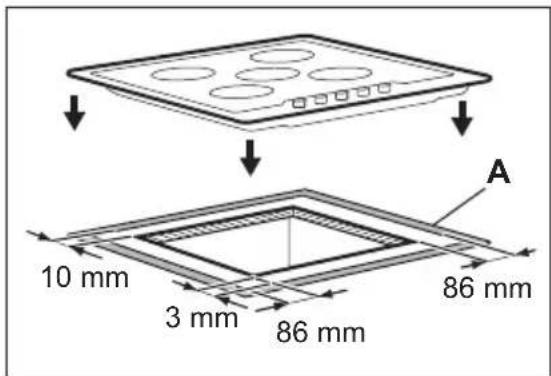

8.6 Encastrement

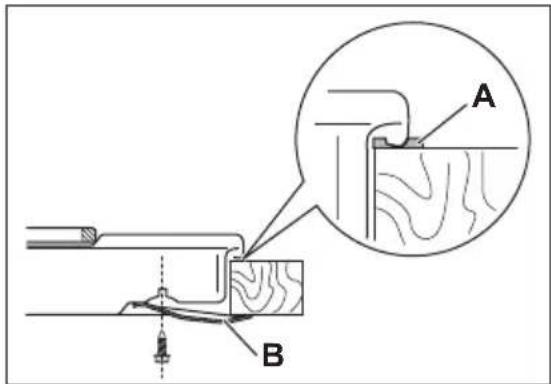

A) joint fourni
B) équres fournies

ATTENTION

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

8.7 Possibilities d'insertion

Élement de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facile à retarder et facilement accessible au cas où une intervention technique serait nécessaire.

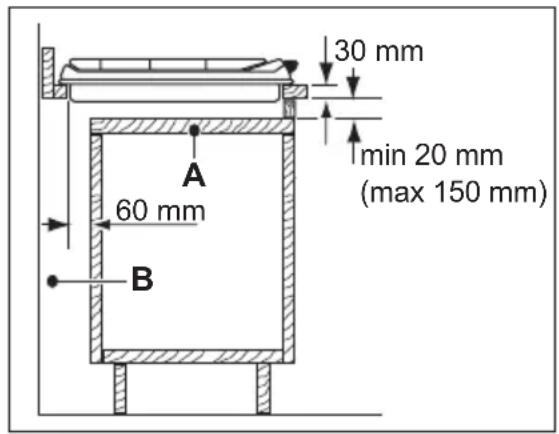

A) Panneau amovible
B) Espace pour les branchements

Élement de cuisine avec four

Les dimensions de la niche d'encastrement doivent être conformes aux indica

tions et l'objet de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

9. CHARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 744 mm

Longueur : 510 mm

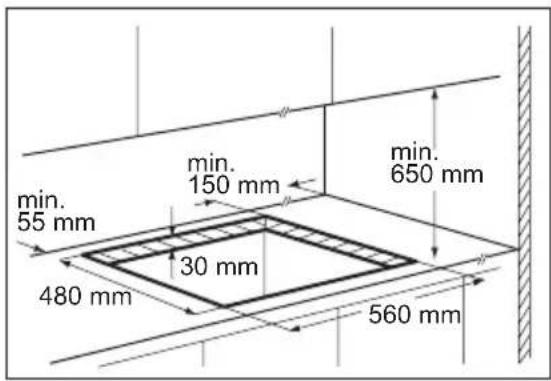

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 560 mm

Longueur:480mm

Puissance

Brûleur à triple couronne : 4.0 kW

Brûleur rapide : 3.0 kW

Brûleur semi-rapide : 2.0 kW

Brûleur auxiliaire : 1.0 kW

PUISSANCE TOTALE : G20/G25 (2E+) 20/25 mbar = 12 kW G30 (3+) 28-30 mbar = 858 g/h G31 (3+) 37 mbar = 843 g/h

Alimentation électrique : 230 V ~ 50 Hz

Raccordement au gaz : R 1/2 "

Catégorie : II2E+3+ (BE) I2E (LU)

Alimentation en gaz : G20/G25 (2E+) 20/25 mbar

Classe de l'appareil : 3

Diamètres de by-pass

Brûleur Ø by-pass en 1/100 mm	Brûleur Ø by-pass en 1/100 mm
Auxiliaire 28 Rapide 42
Semi-rapide 32 Triple couronne 56

Brûleurs à gaz pour GAZ NATUREL G20/25 20/25 mbar

BRULEUR	PUISSANCE NORMALE kW	inj. 1/100 mm
Auxiliaire 1.0 70
Semi-rapide 2.0 96
Rapide 3.0 119
Triple couronne 4.0 146

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRULEUR	PUISSANCE NORMALE kW	inj. 1/100 mm	G30 28-30 mbar	G31 37 mbar
			g/h	g/h
Auxiliaire	1.0	50	73	71
Semi-rapide	2.0	71	145	143
Rapide	2.8	86	204	200
Triple couronne	4.0	98	291	286

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole 品 .Déposez les emballages dans les conteneurs prevus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

electroniques. Ne jetez pas les apparéils portant le symbole X avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INHALT
