MODE D'EMPLOI HG755520UM AEG-ELECTROLUX

Merci d'avoir choisi ce produit AEG. Nous l'avons concu pour qu'il vous offre des performances irreprochables pour longtemps, en intégrant des technologies innovantes qui vous simplifient la vie grâce à des caractéristiques que vous ne trouvrez pasforcément sur des apparêls ordinaires. Veuillez prendre quelques instants pour dire cette notice afin d'utiliser au mieux votre apparéil.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.aeg.com

Enregistrer votre produit pour obtenir un meilleur service : www.aeg.com/productregistration

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil : www.aeg.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter le service, assurez-vous de dispose des informations suivantes :

Voutrouvez ces informations sur la plaque signaletique. Modèle, PNC, numero de série.

Avertissement/Attention: consignes de sécurité.

Informations generales et conseils

Informations ecologiques

Sous réserve de modifications.

1. CONSIGNES DE SECURITÉ

Avant d'installer et d'utiliser cet apparéil, lisez soignésement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

! AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisser chauffer de laGRAISSE ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

2. INSTRUCTIONS DE SECURITE

Cet apparéil est ajusté aux marchés suivants: BE LU

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un的应用 appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez la distance minimale requi-se avec les autres apparereils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil pres d'uneporte ou sous une fenetre. Les recip-pients chauds risqueraient de tomberde l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommendons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Utilisez le cable d'alimentation électrique approprié.
• Ne laisses pas le cable d'alimentation s'emmelter.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises electriques situées à proximé.
  Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lache et inapproprié ou une fiche (si presente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
  Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le cable.
  Veillez a ne pas endommager la fiche secteur (si presente) ni le cable d'alimentation. Contactez le service après ou un electricien pour replacer le cable d'alimentation s'il est endommaged.
• L'installation électrique doit être équi-pée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés du support), un disjoncteur différentiel et des contacteurs.

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
  Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de bran

cher l'appareil selon les reglementations d'installation en vigueur. Veillez a respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

Utilisez cet apparéil dans un environ- nement domestique.
- Ne modifies pas les caractéristiques de cet apparéil.
- Ne laissez jamais l'appareil sans surveillancependant son fonctionnement.
- N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- Éteignez les zones de cuisson après chaque utilisation.
- N'utilisez jamais l'appareil comme plan de travail ni comme plan de stockage.

AVERTISSEMENT

Risque d'explosion ou d'incen die.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
  L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissiez pas de recipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des reçci pients de cuisson s'évaporer.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• Ne laissiez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entraer en contact avec la table de cuisson. Cela peut provoquer l' apparition de taches mates.
  Veillez a ce que la piece ou est installé l'appareil soit bien aérée.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
  Utilisez uniquement des recipients stables avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si vous appeareil en est équipé) !
  Assurez-vous que la flamme ne s'estint pas lorsque vous tournez rapi-dement la manette de la position maximale à la position minimale.
  Veillez a ce que les recipients se trouvent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la table de cuisson.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flammes sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vaisse.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recycler, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre conformément l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

3. DESCRIPTION DE L'APPAREIL

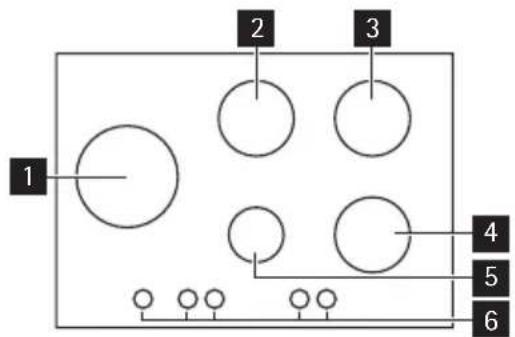

3.1 Description de la table de cuisson

1

Brûleur à triple couronne

2

Brûleur semi-rapide

3

Brûleur semi-rapide

4

Brûleur semi-rapide

5

Brûleur auxiliaire

6

Manettes de commande

3.2 Manettes de commande

Symbole Description

pas d'alimentation en gaz / position arrêt

position d'allumage / alimentation en gaz maximum

Symbole Description

alimentation en gaz minimum

4. UTILISATION QUOTIDIANNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT

Faites très attention lorsque vous utilisez une flamme neue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvais usage de la flamme

Allumez tous le bruleur avant de poser les plats.

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inverse des aiguilles d'une montre jusqu'à sa position maximale (puis appuyer dessus pour l'enforcer.

2. Maintenez la commande appuyee pendant environ 5 secondes, cela

permét au thermocouple de se réchauffer. Sinon, l'alimentation en gaz sera interrompue.

1. Une fois que la flamme brule reguillagement, reglez son début.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement places.

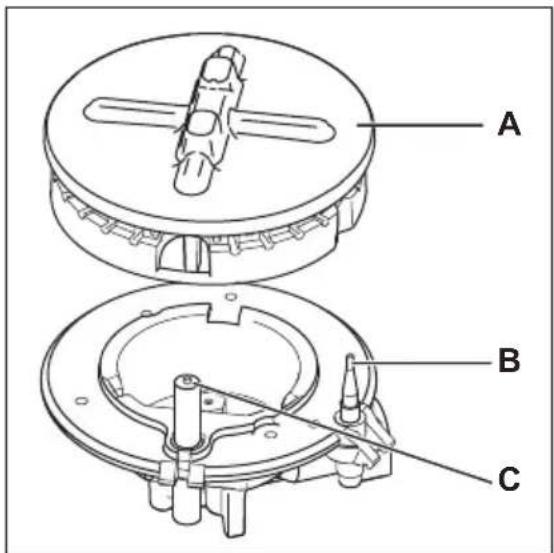

A) Chapeau et couronne du brûleur
B) Thermocouple
C) Bougie d'allumage

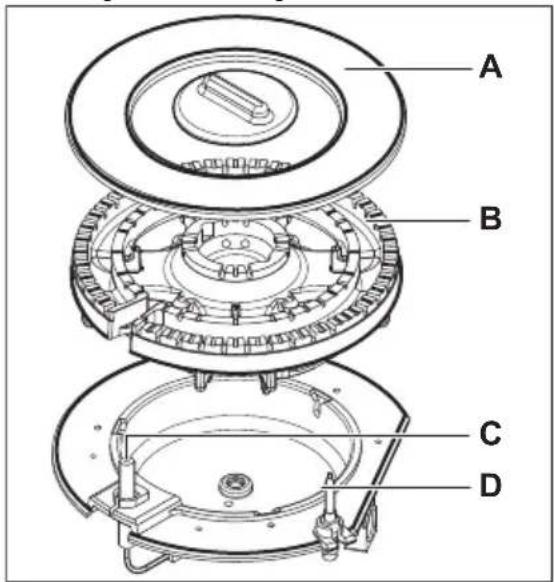

A) Couvercle du bruleur
B) Couronne du brûleur
C) Bougie d'allumage
D) Thermocouple

AVERTISSEMENT

Ne maintenez pas la manette de commande enfoncée plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette de commande, tournezla sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Le générateur d'étincelles se déclenché automatiquement à la mise sous tension de l'appareil, après l'st installation ou une coupu-re d'electricité. Ce phénomène est normal.

4.2 Pour eteindre les bruleurs

Tournez la manette jusqu'au symbole

AVERTISSEMENT

Abaissez ou coupe toujours la flamme avant de retirer les recipients du brûleur.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Économies d'énergie

• Si possible, couvrez les cassetoles.
  Lorsque le liquide commence a bouillir, baissez le feu pour laisser legerement frémir le liquide.

Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètres des réci- pients
Triple couronne 180 - 280 mm
Semi-rapide (arrière gauche)	120 - 240 mm
Semi-rapide (arrière droit)	120 - 240 mm
Semi-rapide (avant droit)	120 - 180 mm
Auxiliaire 80 - 180 mm

AVERTISSEMENT

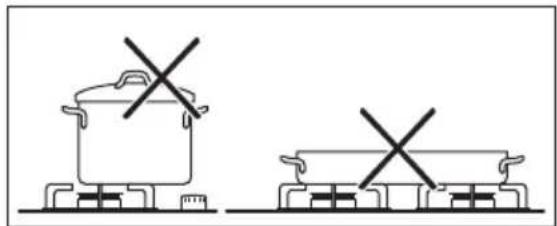

Assurez-vous que le fond des réci
pients ne dépasse pas au-des
sus des manettes de commande. Si les manettes de commande se
trouvent sous le fond des réci
pients, la flamme peut les faire
chauffer. Ne placez pas le même récipient
sur deux brûleurs.

AVERTISSEMENT

Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les recipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.

Ne placez pas de recipients instables ou déformés sur les zones de cuisson afin d'eviter les débordements et les blessures.

AVERTISSEMENT

N'utilisez pas de diffuseur de flamme.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Éteignez l'appareil et laisserez-le refroidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurez-vous que l'appareil est débranché de la prise electrique.

Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

• Vous pouvezPTRirer les supports de casserole pour nettoyer facilement la table de cuisson.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.
• Lavez les éléments en acier inoxydable à l'eau, puis sechez-les à l'aide d'un chiffon doux.
• Les supports de casserole ne doivent pas etre place dans le lave-vaiselle. Ils doivent etre lavés a la main.
• Lorsque vous lavez les supports à la main, faites bien attention lorsque vous les essuyez, car le processus d'émailage laisse parfois des arêtes risquant de vous blesser. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
• Àprous avoir lavé les supports de casser-roles, veillez à les remettre correctement en place.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.
• Faites très attention lorsque vous remplacez les supports de casseroles afin de ne pas endommager le dessus de la table de cuisson.

Après le nettoyage, sechez l'appareil à l'aide d'un chiffon doux.

Enlevez les salissures :

1. • Enlevez immédiatement : plastique fondu, feuilles plastique et les aliments contenant du sucre.

2. Mettez l'appareil à l'arrêt et laissez le refroidir avant de procéderau nettoyage : des cernes de calcaire, traces d'eau, projections degraisse, décolorations métalliquesluisantes. Utiliser un nettoyantspecial pour la surface de la tablede cuisson.

3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.

4. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre cuite ou en fonte.

Pour bien positionner les supports de casseroles, assurez-vous que les bras des supports sont en correspondence avec le trou situé à la base du brûleur. Le support de casseroles sera ainsi stable et restera en position.

6.1 Nettoyage du généateur d'étincelles

Cette fonction emploie une bougie d'allumage en ceramique et d'une electrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

6.2 Entretien périodique

Demandez régulierement à votre service après-vente local de vérifier l'etat du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution
Aucune étincelle ne se produit à l'allumage.	Il n'y a pas d'alimentation électrique.	Vérifiez si l'appareil est bien branché et allu-mé; Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un électricien qua-lifié.
• Le couvercle et la cou-ronne du brûleur sont mal positionnés.	Assurez-vous que le couvercle et la couron-ne du brûleur sont bien positionnés.
La flamme s'éteint im-médiatement après l'al-lumage.	Le thermocouple n'est pas suffisamment chauffé.	Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 se-condes.
Les flammes sont irrégulieres.	La couronne du brû-leur doit être encras-sés avec des restes d'aliments.	vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-venture. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-venture.

Si un problème résultat d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas eté réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi-

de et adaptée. Ces données figurent sur la plaque signalétique fournie.

Description du modele
- Référence produit (PNC)
- Numéro de série (S.N.) .... Utilisez exclusivement des pieces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-venture.

7.1 Étiquettes fournies avec les sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous:

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie

3 Collez-la sur la notice d'utilisation

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et la maintenance de l'appareil doivent être effectuees par un professionnel qualifie selon les normes et reglements en vigueur.

8.1 Raccordement au gaz

Le raccordement à l'arrivée de gaz doit obligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau flexible en AGB (acier inoxydable) conforme à la reglementation en vigueur. Si vous utilisez des tuyaux flexibles metalliques, ils ne doivent pas entraer en contact avec des parties mobiles ni estrecomprimés. Soyez également vigilant lorsque la table est installee avec un four.

Le raccord doit être conforme à la réglementation NBN D 51.003.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement régiable est relié à la rampe complète par un écrou fileté G 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir lesassageurs résultats.

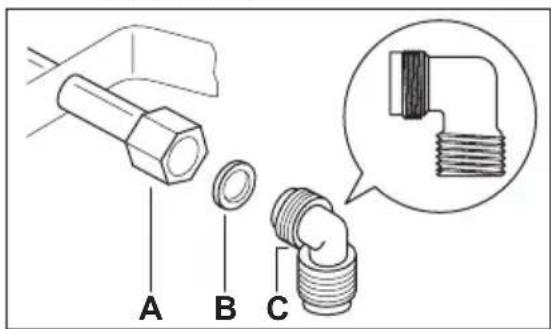

A) Extrémité du tuyau avec écrou
B) Rondelle
C) Coude

Gaz liquefied : utilisez le porte-tuyau en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiente, à savoir plus de 30^ ;
• il n'est pas plus long que 1500 mm ;
• il ne montre aucun étranglement;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ni des coins tranchants;
• il peut être facilement contrôle sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais presente une elasticie correcte;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassee.

Si vous constatiez au moins un de ces dé-fauts, ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme!

8.2 Remplacement des injecteurs

1. Demontez les supports des casseto-les.
2. Demontez les chapeaux et les courronnes du brûleur.
3. À l'aide d'une clé de 7, démonze les injecteurs et remplacez-les par leurs qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

4. Assemblez les pieces et suivez la même procEDURE dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivée de gaz) par cette correspondant au nouveau type d'alimentation en gaz. Vous trouvez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

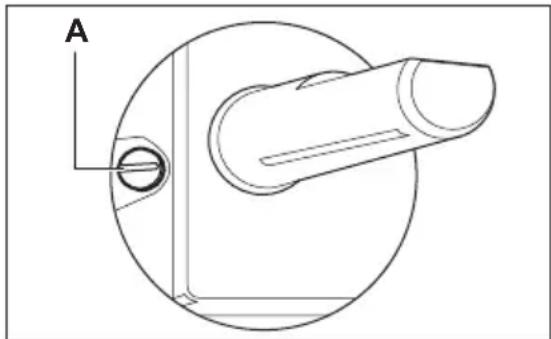

A) Vis de réglage

• Si vous passez du gaz naturel G20/ G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple cou-ronne).

AVERTISSEMENT

Assurez-vous que la flamme ne s'eteint pas lorsque vous tournezrapidement la manette de la position maximale à la position minimale.

8.4 Branchement électrique

• L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.
• Vérifiez que la tension nominale et le type d'alimentation figurant sur la pla

que signalétique correspondant aux valeurs d'alimentation locales.

• Cet apparéil est alimenté à l'aide d'un cable principal. Une fiche appropriée doit être adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifique sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.
  Pour toute intervention sur voite appareil, faites appel au service apres-vente de voite magasin vendeur.
  Utilisez toujours une prise antichoc correctement installee.
  Assurez-vous que la prise principale est accessible après installation.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'applareil. Tirez toujours sur la prise de courant.
  L'appareil ne doit pas etre raccorde a I'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie).Verifiez que la prise de terre est conforme aux reglements en viqueur.
• Le cable d'alimentation doit être place de manière à ce qu'il n'entre pas en contact avec une surface chaude.

Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
- Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le cable neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le cable de phase marron (ou noir) (partant de la borne « L » de la plaque à bornes doit toujours être relié à la phase sous tension.

8.5 Remplacement du cable d'alimentation

Ne remplacez le cable de raccordement qu'vec un cable de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

8.6 Encastrement

ATTENTION

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

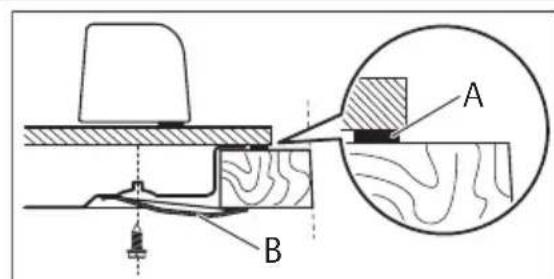

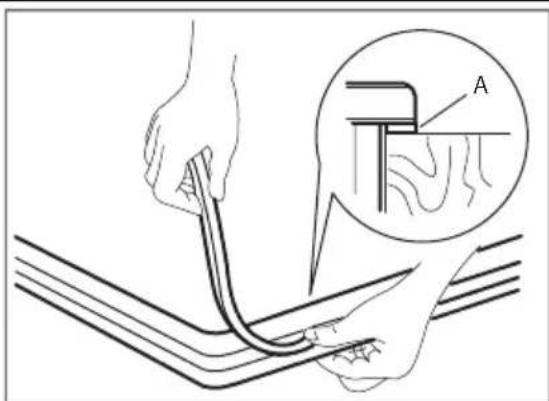

A) joint fourni
B) équres fournies

8.7 Possibilities d'insertion

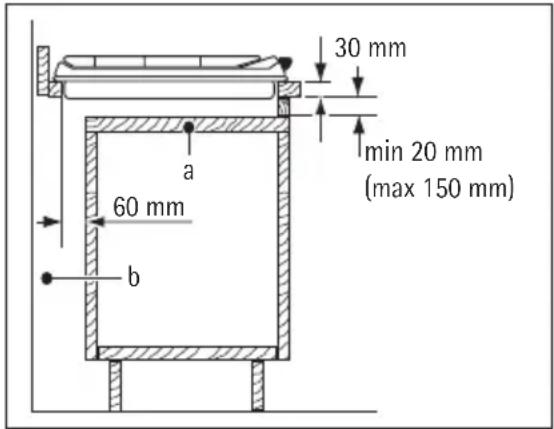

Élement de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique seraient nécessaire.

a) Panneau amovible
b) Espace pour les branchements

Au-dessus d'un four

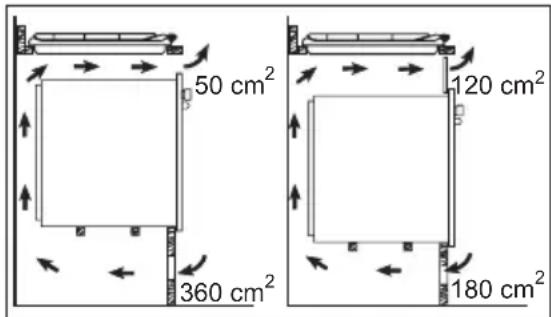

Les dimensions de la niche d'encastrement de la table de cuisson doivent être conformes aux indications et l'élement de cuisine doit être équipé d'airations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre de retarder facilement le four de l'ensemble.

9. CHARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 745 mm
Longueur : 515 mm

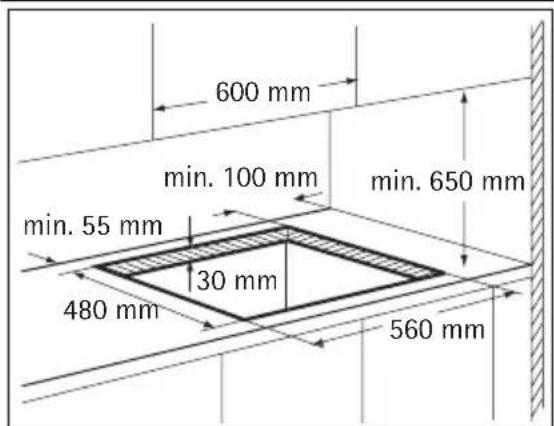

Dimensions de la niche d'encastrement de la table de cuisson
Largeur : 560 mm
Longueur : 480 mm
Puissance
Brûleur à triple couronne :	3,8 kW
Brûleur semi-ra-pide :	1,9 kW
Brûleur auxiliaire :	1,0 kW

PUISSANCE TO-TALE:	G20/G25 (2E+)
	20/25 mbar = 10,5 kW
	G30 (3+)
	28-30 mbar = 763 g/h
	G31 (3+) 37 mbar = 750 g/h
Alimentation électrique:	230 V ~ 50 Hz
Catégorie : II2E+3+ (Belgi-que)
		I2E (Luxembourg)
Raccordement au gaz :	R 1/2"
Alimentation en gaz :	G20/G25 (2E+)
	20/25 mbar
Classe de l'appa-reil :	3

Diamètres de by-pass

Brûleur Ø by-pass en 1/100 mm

Auxiliaire 28

Brûleur Ø by-pass en 1/100 mm

Semi-rapide 32

Triple couronne 56

Brûleurs à gaz

BRÜ-LEUR	PUIS-SANCENORMALE	PUIS-SANCERÉDUI-TE	PUISSANCE NORMALE
			GAZ NATUREL G20/G25 (2E+) 20/25 mbar			LPG (butane/propane)G30/G31 (3+)28-30/37 mbar
	kW kW	inj.1/100mm	G2020mbar	G2525mbar	inj.1/100mmg/h	G3028-30mbar	G3137 mbar
Auxi- liaire	1.0 0.33 70 0.095 0.111 50 73 71
Semi-rapide	1.9 0.45 96 0.181 0.210 71 138 136
Triple cou- ronne	3.8	1.40	146	0.362	0.421	98	276	271

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité, recyclez vos produits électriques et

electroniques. Ne jetez pas les
appareils portant le symbole X avec
les ordures menagères. Emmenez un
tel produit dans votre centre local de
recyclage ou contactez vos services
municipaux.

INHALT
