BEDIENUNGSANLEITUNG HG755520UM AEG-ELECTROLUX

1.2 Algemeneeiligkeit

3.2 Bedieningsknoppen

Houd de bedieningsknop nicht langer dan 15 seconden ingedrukt.

9. TECHNISCHE INFORMATIE

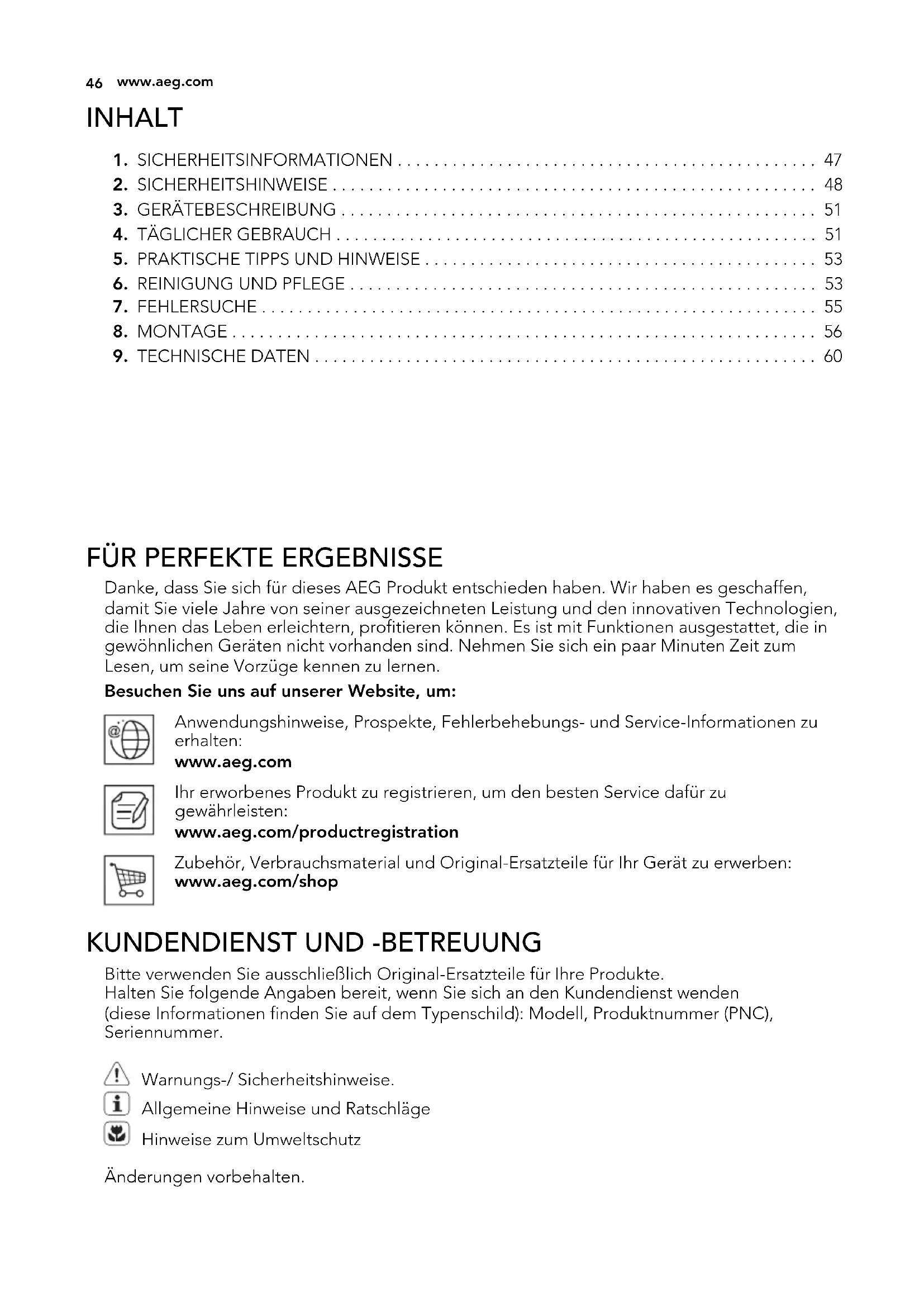

1. SICHERHEITSINFORMATIONEN 47
   2.SICHERHEITSHINWEISE 48
   3.GERATEBESCHREIBUNG 51
2. TÄGLICHER GEBRAUCH 51
   5.PRAKTISCHE TIPPS UND HINWEISE 53
3. REINIGUNG UND PFLEGE 53
4. FEHLERSUCHE 55
   8.MONTAGE 56
5. TECHNISCHE DATEN 60

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für diese AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihrn das Leben erreichtern, profitieren konnen. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

Ihr erworbenes Produkt zu registrierten, um den besten Service davon zu gewährleisten:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnings-/ Sicherheitshinweise.

Allgemeine Hinweise und Ratschlage

Hinweise zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNING!

Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie damit von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Be-rührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.

2. SICHERHEITSHINWEISE

Dieses Gerät ist für folgende Märkte geeignet: BE LU

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

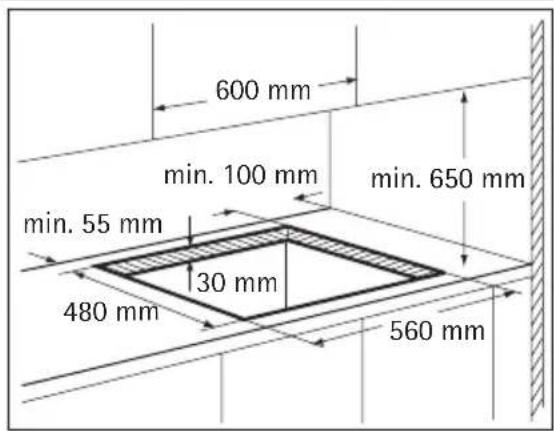

  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

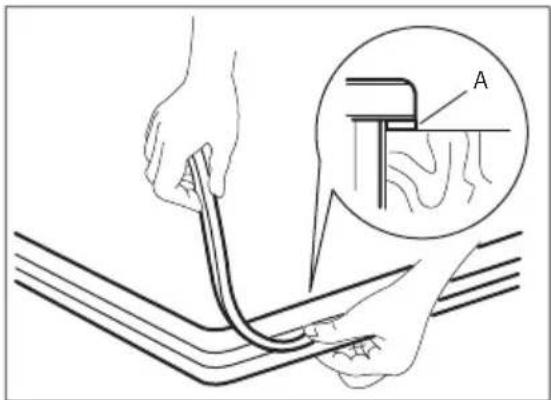

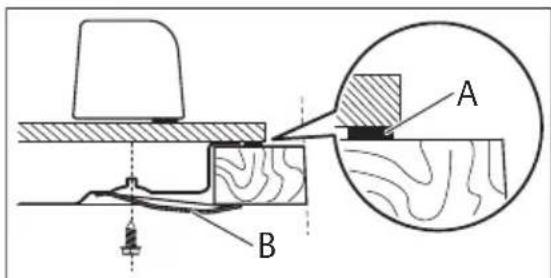

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
  Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirn nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

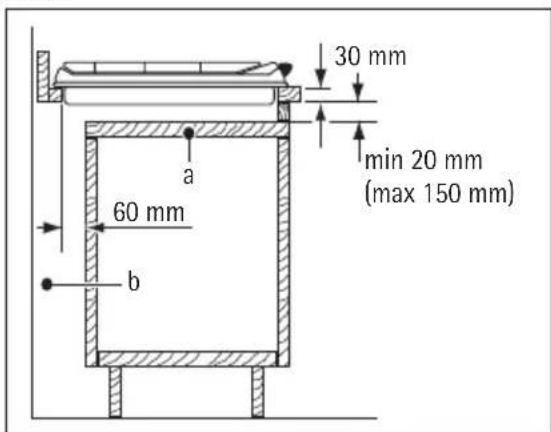

- Wird das Gerät über Schubladen eingebaut, achten Sie daraufuf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhänden ist.
- Der Boden des Geräts kann heißt werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahren.

Die elektrischen Anschlusses mussen von einem qualifizierten Elektriker ausgeführrt werden.
- Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder weißem Kochgeschirr in Berührung kommt.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netz-kabel oder Netzstecker verwendet werden, kann der Anschluss überhützen.
• Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
• Kabel zugentlasten.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des bescheidigten Netzkabels an den Kundendienst oder einen Elektriker.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführct sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden konnen), Fehlerstromschutzschalter und Schütze.

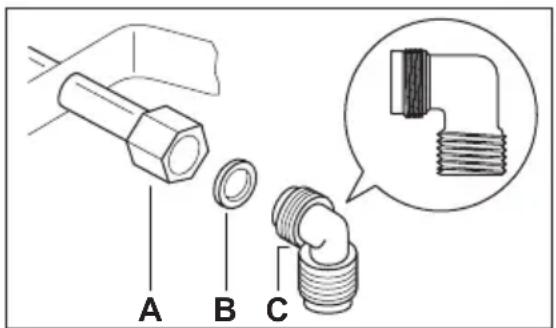

Gas-Anschluss

Die Gasanschlüsse müssen von einer Fachkraft ausgeführrt werden.
- Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
Informationen über die Gasversorgung finden Sie auf dem Typenschild.
- Das Gerätarf nicht an eine Absaugablage für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Montagebestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüftung ein.

2.2 Gebrauch

WARNING!

Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

Das Gerät ist für die Verwendung im Haushalt vorgesehen.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
- Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
Bedieren Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.
- Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiβ.
- Schalten Sie die Kochzonen nach jeder Gebrauch aus.
- Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

WARNING!

EsbestehtExplosions-und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  Die von sehr heiBem Öl freigesetzten Dämpfe konnen eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreiste enthalten und einen Brand bei niedrigeren Temperaturen als fri-sches Öl verursachen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heiβes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr da

rauf befindet, oder wenn das KochgeschIRR leer ist.

• Legen Sie keine Alufolie auf das Gerät.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaat oder kalklosende Reinigungsmittel mit dem Kochfeld in Berührung kommt. Diese können matte Flecken verursachen.
• Sorgen Sie für eine ausreichende Belüftung in dem Raum, in dem das Gerät aufgestellt ist.
• Stellen Sie sicher, dass die Lüftungs-schlitze frei sind.
• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größer als der der Brenner ist. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.
• Vergewissern Sie sich, dass die Flammme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zuniedrigsten Stufe drehen.
• Stellen Sie das Kochgeschirr mittig auf die Heizkreise. Esarf nicht uber die Rander der Kochflache Herausragen.
• Verwenden Sie ausschließlich das mit dem Gerät geleiferte Zubehör.
• Setzen Sie keinen Wärmeverteiler auf den Brenner.

2.3 Reinigung und Pflege

WARNING!

Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie die Brenner nicht im Geschirrspuler.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzten Sie keine Scheuermittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.

2.4 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

• Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an ihreCOMMUNALE Behörde.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Drucken Sie die äußeren Gasohre flach.

3. GERÄTEBESCHREIBUNG

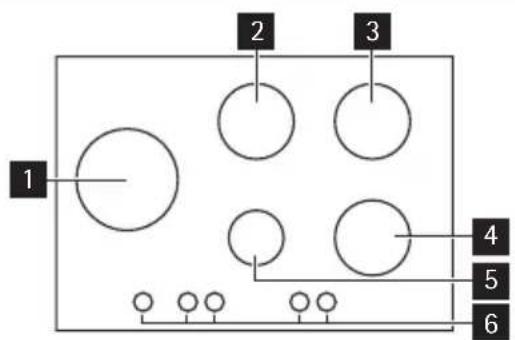

3.1 Kochfeldanordnung

1 Dreikronen-Brenner
Normalbrenner
3 Normalbrenner
4 Normalbrenner
5 Hilfsbrenner
6 Einstellknöpf

3.2 Kochstellen-Schalter

Symbol Beschreibung

keine Gaszufuhr / Gerät ausgeschaltet

Zündstellung / maximale Gaszufuhr

Symbol Beschreibung

minimale Gaszufuhr

4. TÄGLICHER GEBRAUCH

WARNING!

Siehe Sicherheitshinweise.

4.1 Zündes Brenners

WARNING!

Seien Sie bei der Verwendung von offenem Feuer in der Kuche besonderss vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

Brenner stets vor dem Aufsetzen von Kochgeschirr entzünden.

So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts auf die hochste Stufe (und drucken Sieihn ein.
2. Halten Sie den Kochstellen-Schalter zur Erwärung des Thermoelements ca. 5 Sekunden lang gedrückt. An-

dernfalls wird die Gaszufuhr unterbrochen.

1. Stellen Sie gewünschte Kochstufe ein, sobald die Flamme regelmäßig brennt.

Überprüfen Sie, ob der Brennerkranz und der zugehörige Brennerdeckel korrekt sitzen, falls sich der Brenner nach einigen Versuchen nicht zünden lasst.

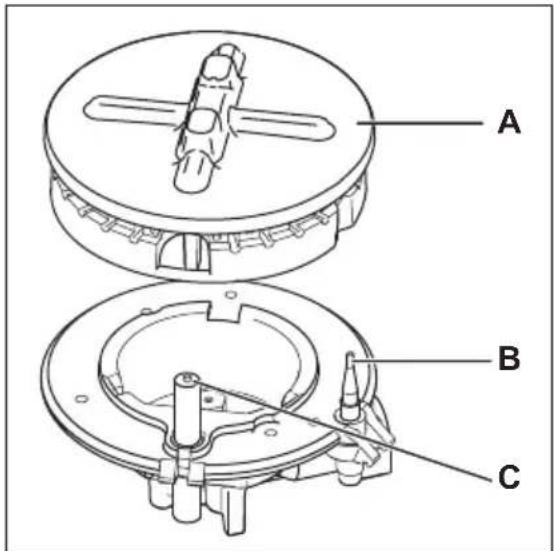

A) Brennerdeckel und -krone
B) Thermoelement
C) Zündkerze

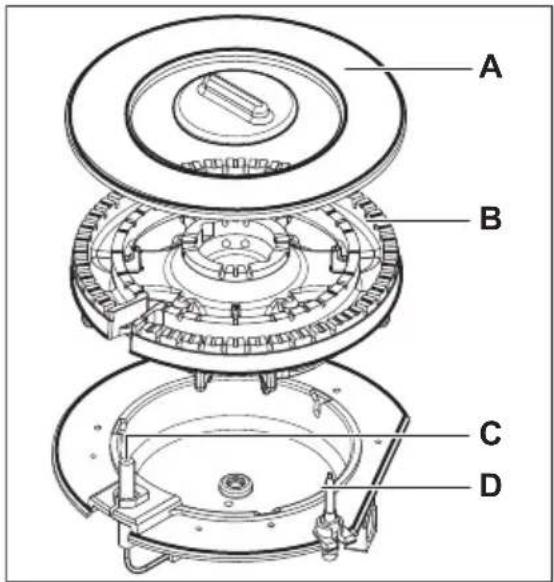

A) Brennerdeckel
B) Brennerkrone
C) Zündkerze
D) Thermoelement

WARNING!

Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, setzen Sie den Knopf los, und drehen Sieihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Nähe des Brenners, drücken Sie den entsprechenden Schalter ein und drehen Sieihn entgegen dem Uhrzeigersinn auf die hochste Stufe.

Falls der Brenner unbeabsichtigt erlischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.

Nach dem Einsatz der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

4.2 Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol

WARNING!

Bevor Sie das Kochgeschirr vom Brenner herunternehmen, drehen Sie die Flamme herunter, oder drehen Sie sie ganz ab.

5. PRAKTISCHE TIPPS UND HINWEISE

WARNING!

Siehe Sicherheitshinweise.

5.1 Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit einem Deckel ab.
• Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnt, die Flamme soweit darüber, dass die Siedetemperatur aufrecht erhalten wird.

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der dergroBe der Brenner entspricht.

Brenner Durchmesser desKochgeschirrs
Dreikronen-Brenner 180 - 280 mm
Normalbrenner (hin-ten links)	120 - 240 mm
Normalbrenner (hin-ten rechts)	120 - 240 mm
Normalbrenner (vor-ne rechts)	120 - 180 mm
Hilfsbrenner 80 - 180 mm

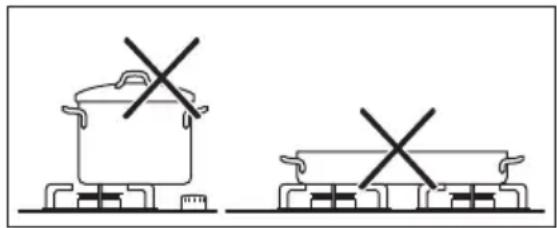

WARNING!

Achten Sie darauf, dass die Topf-böden nicht die Einstellknöpfe berühren. Behinden sich die Einstellknöpfe unter den Topfböden, werden sie durch die Flamm- erhitzt.

Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

WARNING!

Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen. Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stätigkeit die Töppe mittig auf die Kochzonen.

Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf die Kochzonen, um ein Verschüttten und Verletzungen zu vermeiden.

WARNING!

Verwenden Sie keinen Wärme-verteiler.

6. REINIGUNG UND PFLEGGE

WARNING!

Siehe Sicherheitshinweise.

WARNING!

Schalten Sie das Gerät vor dem Reinigen aus und setzen Sie es abkühlen. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchführten.

Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Gerats nicht.

• Sie können die Topträger entfernen, um das Kochfeld leichter zu reinigen.
• Reinigen Sie die emailierten Teile, den Brennerdeckel und die Brennerkrone mit warmen Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.
• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.
  Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.
• Falls Sie die Topfräger von Hand spälen, seien Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen konnen. Entfernen Sie ggf. hartnäckige Flecken mit einer Reinigungspaste.
• Achten Sie darauf, die Topfträger nach der Reinigung wieder ordnungsgemäß aufzusetzen.
• Damit die Brenner korrekt arbeiten, stellen Sie sicher, dass sich die Arme der Topträger in der Mitte des Brenners befinden.
• Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite der Kochstelle zu vermeiden.

Wischen Sie das Gerät nach der Reinigung mit einem weichen Tuch trocken.

Verschmutzungen entfernen

1. -Folgendes muss sofort entfernt werden: geschmolzener Kunst-

stoff, Plastikfolie, zuckerhaltige Lebensmittel.

• Schalten Sie das Gerät aus und halten Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfürbungen. Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

• Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

3. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Edelstahl kann anlaufen, wenn es zu stark erhitz wird. Verwenden Sie zum Kochen keine Topfsteine, Römertöpfe oder Gusseisenplatten. Um die Topträger richtig einzusetzen, vergewissern Sie sich, dass die Arme des Topträgers auf der Öffnung im Brennerfuß positioniert werden. Auf diese Weise sitzt der Topträger fest und sicher.

6.1 Reinigen der Zündkerzen

These Funktion erfolgt über eine Kera-mikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten these Bauteile immer sauber; kontrollieren Sie außerdem, ob die Dü-sen der Brennerkrone verstopft sind.

6.2 Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

7. FEHLERSUCHE

Problem Mögliche Ursachen Abhilfe
Keine Funken beim Betä-tigen der elektrischen Zündung.	·Kein Strom. ·Vergewissern Sie sich,dass das Gerät und die Stromversorgung eingeschaltet sind.	überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen quali-fizierten Elektriker.
·Brennerdeckel und	Brennerkrone sitzen nicht richtig.	Stellen Sie sicher, dass der Brennerdeckel und Brennerkrone richtig sitzen.
Gasflamme erlischt so-fort nach dem Entzün-den.	·Das Thermoelement ist nicht ausreichend erwärmt.	Halten Sie den Schal-ter nach dem Entzün-den ca. 5 Sekunden lang gedrückt.
Der Gasbrenner brennt ungleichmäßig.	·Speisereste an der Brennerkrone.	Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Bren-nerkrone nicht durch Speisereste zugesetzt sind.

Wenn ein Problem vorliegt, versuchen Sie zunachst, die Ursache des Problems herselfzufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an ihren Handler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Handlers eine Gebühr anfallen.

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ord-

nungsgemäß beareritet werden kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.

• Modell
• Produktnummer (PNC) ....
• Seriennummer (S.N.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändern erhältlich.

7.1 Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unter gezeigt, an:

1 Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil
2 Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil

3 Kleben Sieihn auf die Gebrauchsanweisung

8. MONTAGE

WARNING! Siehe Sicherheitschinweise.

WARNING! Die in nachstehender Anleitung beschriebenen Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beuchtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführten werden.

ebenfalls vorsichtig vorgegangen werden. Der Anschluss muss unter Beachtung der Bestimmung NBN D 51.003 erfolgen.

8.1 Gasanschluss

Für den Gasanschluss muss ein Gas-Sicherheitsanschluss (AGB) verwendet werden. Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metalrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommt oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss

Achten Sie daraufuf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstelltbare Anschlussrück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Alle abgebildeten Teile wurden bereits werkseitig zusammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie ge-testet, um Ihnen optimale Funktion zu bieten.

A) Schaftende mit Mutter
B) Beilagscheibe
C) Rohrbogen

Flüssiggas: Verwenden Sie die Gummi-Rohrbefestigung. Verwenden Sie grundsatzlich die Dichtung. Machen Sie dann mit dem Gasanschluss weiter. DasFlexible Rohr kann verwendet werden, wenn:

• die Raumtemperatur 30^ nicht übersteigen kann,
• es höchstens 1500 mm lang ist,
• es nirgendwo gedrosselt wird,
• es weder unter Zug stehen noch ver-dreht ist,
• es keine scharfen Kanten oder Ecken berührt,
• es leicht geprüft und sein Zustand festgestellt werden kann.

Zur Erhaltung muss das flexible Rohr auf Folgendes geprüft werden:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge,
• Materialverhärung und ausreichende Flexibilität,
• Korrosion der Rohrschellen,
• Ablauf des Verfallsdatums.

Wenn Defekte sightbar sind, das Rohr nicht reparieren, sondern austauschen.

Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie hierfür eine Seitenlösung und auf keinener Fall eine Flamme!

8.2 Austauschen der Düsen

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düsen mit einem Steckschluss 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an (fuhren Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus).
5. Ersetzen Sie das Typenschild (in der Nähe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Bei-pack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

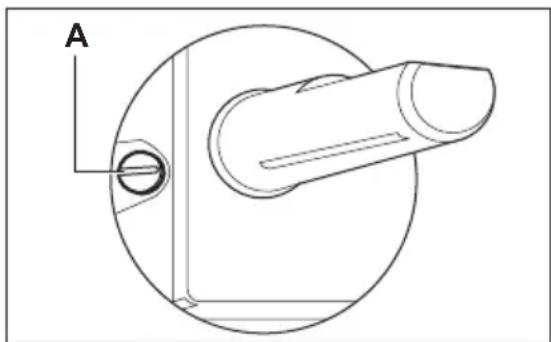

8.3 Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die klinste Flamme.
3. Ziehen Sie den Einstellknopf ab.
4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube ein.

A) Bypass-Schraube

• Wenn Sie von Erdgas G20/G25 20/25 mbar zu Flüssiggas wechseln, ziehen

Sie die Bypass-Schraube bis zum Anschlag an.

• Wenn Sie von Flüssiggas zu Erdgas G20/G25 20/25 mbar wechseln, dreiben Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Dreikronen-Brenner) zurück.

WARNING!

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.

8.4 Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitschinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel gefelfert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Der Stecker muss in eine passende Steckdose gesteckt werden.
• Elektrische Bauteile)durfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.
• Schließen Sie das Gerät nur eine sachgemäß installierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

• Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfachanschlussdose angeschlossen werden (Brandgebung). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regel entspricht.
• Das Netzkabel ist so zu verlegen, dass es nicht mit frei Ben Teilen in Berührung kommt.
  Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglich, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, FI-Schutzschalter oder Sicherungen).
• Das Anschlusskabelarf nicht wärmer als 90^ werden.Der blaue Nullleiter muss an die mit ^ gekennzeichnete Klemme angeschlossen werden.Der braune (oder Schwarze) Phasenleiter (angeschlossen an Klemme ^ auf der Klemmleiste) muss immer an die Strom fuhrende Phase angeschlossen werden.

8.5 Netzkabel ersetzen

Ersetzen Sie das Netzkabel ausschließlich durch eines vom Typ H05V2V2-F T90 o. ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitsstemperatur geeignet ist. Der gelbgrüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

8.6 Einbau

A) Mitgelieferte Dichtung
B) Mitgelieferte Halterungen

VORSICHT!

Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

8.7 Einbaumfähigkeiten

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen halten und einen einfachen Zugang im Fall einer notwendigen Reparatur ermögli-chen.

a) Entfernbare Platte

b) Raum für Anschlüsse

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldausspa-rung müssen den Angaben entsprechen, und die Unterbaumöbel möglich mit Luft-tungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen möglich aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauschrank entfernen halten.

9. TECHNISCHE DATEN

Abmessungen des Kochfelds

Breite: 745 mm

Länge 515 mm

Abmessungen der Kochfeldaussparung

Breite: 560 mm

Länge 480 mm

Heizleistung

Dreikronen-Brenner:	3,8 kW
Normalbrenner: 1,9 kW
Hilfsbrenner: 1,0 kW
GESAMTLEIS-TUNG:	G20/G25 (2E+)20/25 mbar =10,5 kWG30 (3+) 28-30mbar = 763 g/Std.G31 (3+) 37 mbar= 750 g/Std.

Netzanschluss: 230 V, 50 Hz

Kategorie: II2E+3+ (BE) I2E (LU)

Gas-Anschluss: R 1/2"

Gasversorgung: G20/G25 (2E+) 20/25 mbar

Geräteklasse: 3

Bypass-Durchmesser

Brenner Ø Bypass in 1/100 mm.
Hilfsbrenner 28
Normalbrenner 32
Dreikronen-Bren- ner	56

Gasbrenner

BREN-NER	NOR-MAL-LEIS-TUNG	REDU-ZIERTE LEIS-TUNG	NORMALLEISTUNG
			ERDGASG20/G25 (2E+) mbar		LPG (Butan/Propan)G30/G31 (3+)28-30/37 mbar
	kW kW		Inj.1/100mm	G2020mbar	G2525mbar	Inj.1/100mm	G3028-30mbar	G3137mbar
				m3/Std.	m3/Std.		g/Std. g/Std.
Hilfs-bren-ner	1.0	0.33	70	0.095	0.111	50	73	71
Nor-mal-bren-ner	1.9	0.45	96	0.181	0.210	71	138	136
kW kW		G20 20 mbar	G25 25 mbar	Inj. 1/100 mm	G30 28-30 mbar	G31 37 mbar
	lmj. 1/100 mm	m3/ Std.	m3/ Std.		g/Std.	g/Std.
Drei-kro-nen-Bren-ner	3.8	1.40	146	0.362	0.421	98	276	271

10. UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit thisem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

CC
