ZFX 31400 WA - Congélateur ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Marque	Zanussi
Modèle	ZFX 31400 WA
Type de produit	Congélateur
Hauteur (mm)	510
Largeur (mm)	439
Profondeur (mm)	532
Alimentation	220-240 V ~ 50 Hz
Autonomie de fonctionnement (heures)	17
Classe climatique	SN, N, ST, T
Réfrigérant	R600a (isobutane)
Réglage de température	Thermostat à 5 positions (1 à 5)
Fonction congélation rapide	Oui (position Maximale/Charge pleine)
Dégivrage	Manuel (à effectuer à partir de 3-5 mm de givre)
Porte réversible	Oui (kit fourni)
Pieds réglables	Oui
Nettoyage	Eau tiède et détergent doux ; condenseur à brosser
Sécurité	Verrouillage enfant (non), mise à la terre obligatoire
Pièces détachées	Disponibles via service après-vente agréé
Accessoires fournis	Spatule en plastique pour dégivrage
Poids (kg)	Non spécifié dans la notice

FOIRE AUX QUESTIONS - ZFX 31400 WA ZANUSSI

Comment régler la température du congélateur ?

Tournez le thermostat situé sur le bandeau de commande. La position 1 correspond au froid minimal, la position 3 au réglage normal, et la position 5 au froid maximal. Pour une congélation rapide, utilisez la position Charge pleine (maximale).

Comment congeler des aliments frais ?

Placez les aliments sur la clayette du compartiment congélateur (point le plus froid). Réglez le thermostat sur la position maximale pour une congélation plus rapide. La quantité maximale par 24 heures est indiquée sur la plaque signalétique. N'ajoutez pas d'autres aliments pendant les 24 heures de congélation.

Que faire si le congélateur ne fonctionne pas ?

Vérifiez que l'appareil est allumé et que la fiche est correctement branchée. Assurez-vous que la prise est alimentée en testant avec un autre appareil. Si le problème persiste, contactez un électricien qualifié.

Comment dégivrer le congélateur ?

Débranchez l'appareil et retirez les aliments. Maintenez la porte ouverte. Utilisez la spatule en plastique fournie pour gratter le givre. Placez un récipient pour recueillir l'eau de dégivrage. Une fois le dégivrage terminé, séchez l'intérieur, rebranchez et réglez sur Charge pleine pendant 4 heures avant de remettre les aliments.

Pourquoi y a-t-il trop de givre dans mon congélateur ?

Causes possibles : la porte n'est pas bien fermée, le joint est déformé ou sale, le bouchon d'évacuation est mal placé, ou les aliments sont mal emballés. Vérifiez ces points et dégivrez si l'épaisseur de givre dépasse 4-5 mm.

Quel est le bruit normal du congélateur ?

Les bruits normaux incluent : un bruit de circulation du fluide frigorigène, un ronronnement du compresseur, des craquements dus à la dilatation thermique, et un clic du thermostat lors des cycles. Si le bruit est anormal, vérifiez la stabilité de l'appareil.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil. Nettoyez l'intérieur et les accessoires avec de l'eau tiède additionnée d'un détergent doux. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou caustiques. Nettoyez également le condenseur (grille noire) à l'arrière avec une brosse.

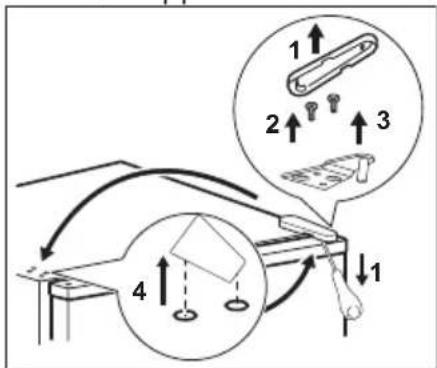

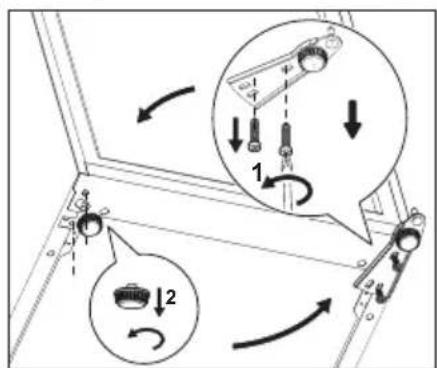

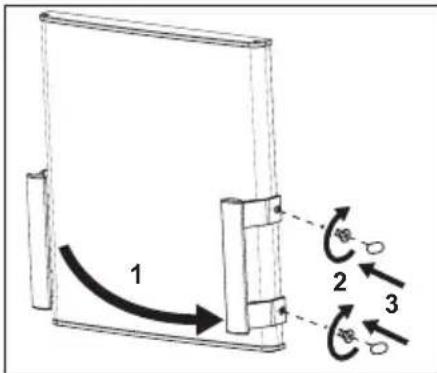

Puis-je inverser le sens d'ouverture de la porte ?

Oui, la porte est réversible. Les instructions détaillées se trouvent dans le chapitre Installation de la notice. Il est conseillé de se faire aider. Assurez-vous de débrancher l'appareil avant d'effectuer la manipulation.

Que faire en cas de coupure de courant ?

L'autonomie de fonctionnement est de 17 heures. Si la coupure dépasse ce délai, consommez rapidement les aliments décongelés ou cuisez-les avant de les recongeler après refroidissement.

Comment économiser de l'énergie avec ce congélateur ?

Évitez d'ouvrir la porte trop souvent et ne la laissez ouverte que le temps nécessaire. Si la température ambiante est élevée, évitez de régler le thermostat sur la position maximale si l'appareil est plein. Dégivrez régulièrement pour maintenir l'efficacité.

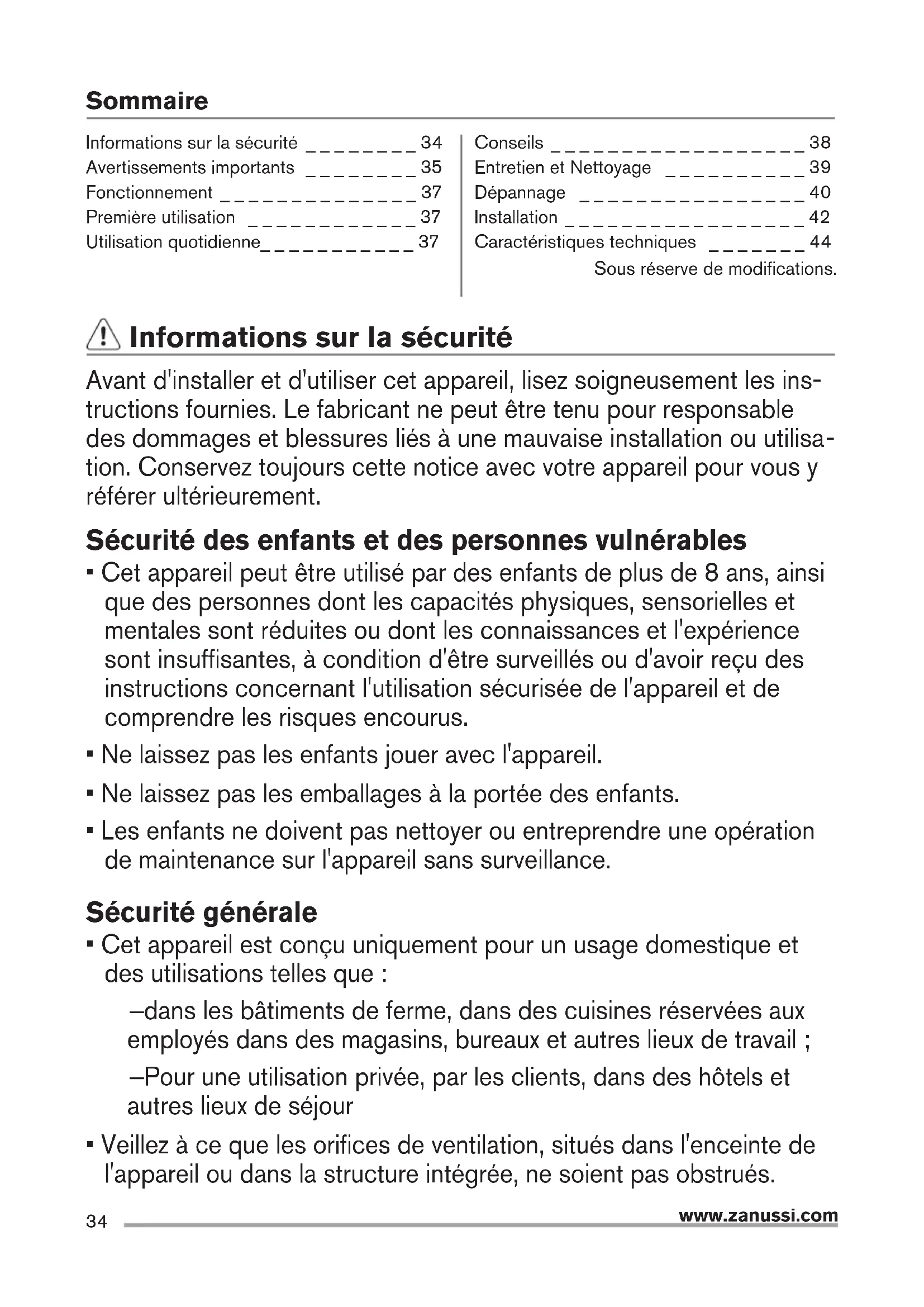

MODE D'EMPLOI ZFX 31400 WA ZANUSSI

Informations sur la sécurité	34
Avertissements importants	35
Fonctionnement	37
Première utilisation	37
Utilisation quotidienne	37

Conseils	38
Entretien et Nettoyage	39
Dépannage	40
Installation	42
Caractéristiques techniques	44

Sous réserve de modifications.

Informations sur la sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Les enfants ne doivent pas nettoyer ou entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

- Cet appareil est conçu uniquement pour un usage domestique et des utilisations telles que :

— dans les bâtiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ; — pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.

- Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués.

• N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.
• N'endommagez pas le circuit frigorifique.
• N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout risque.

Avertissements importants

Installation

AVERTISSEMENT ! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• L'appareil est lourd, soyez toujours prudent lorsque vous le déplacez. Portez toujours des gants de sécurité.

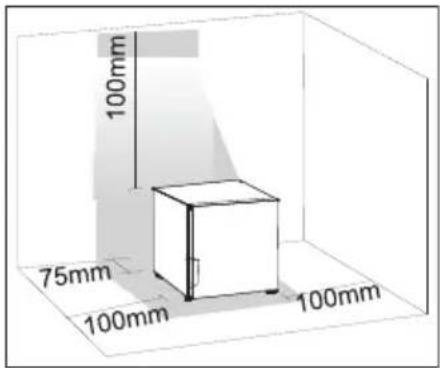

• Assurez-vous que l'air circule autour de l'appareil.
• Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.
• N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.
• La surface arrière de l'appareil doit être positionnée contre un mur.
• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.
• N'installez pas l'appareil dans un endroit trop humide ou trop froid, comme une dépendance extérieure, un garage ou une cave.
• Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

Branchement électrique

AVERTISSEMENT ! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise antichoc correctement installée.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges.
• Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente ou un électricien pour changer les composants électriques.
• Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur.
• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

Usage

AVERTISSEMENT ! Risque de blessures, de brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet appareil.
• Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.
• Veillez à ne pas endommager le circuit frigorifique. Il contient de l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.
• Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.
• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.
• Ne placez jamais de boissons gazeuses dans le compartiment congélateur. Cela engendrerait une pression sur le récipient de la boisson.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.
• Ne retirez pas et ne touchez pas les éléments du compartiment congélateur avec les mains mouillées ou humides.
• Ne recongelez jamais un aliment qui a été décongelé.
• Respectez les instructions de stockage figurant sur l'emballage des aliments surgelés.

Entretien et Nettoyage

AVERTISSEMENT ! Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.
• Vérifiez régulièrement l'orifice d'écoulement d'eau de dégivrage de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil.

Mise au rebut

AVERTISSEMENT ! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.
• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.
• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.

Fonctionnement

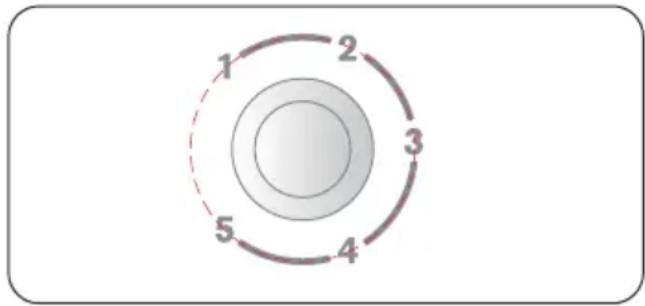

Mise en marche

Insérez la fiche dans la prise murale.

Placez le thermostat sur la position Charge pleine et attendez au moins 4 heures pour que la température à l'intérieur de l'appareil soit bonne avant d'y placer les aliments.

Ajustez le thermostat selon la quantité d'aliments entreposés dans l'appareil.

• Position « 1 » - Froid.
• Position « 3 » - Réglage plus froid. Positionnement normal.
• Position « 5 » - Réglage le plus froid.

Première utilisation

Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement.

Utilisation quotidienne

AVERTISSEMENT ! Reportez-vous aux chapitres concernant la sécurité.

Congeler les aliments frais

Le compartiment congélateur est idéal pour congeler des aliments frais et conserver à long terme des aliments congelés ou surgelés.

Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le thermostat sur la position maximale pour obtenir plus de froid.

Désactivation

Pour éteindre l'appareil, tournez le thermostat sur la position OFF.

Réglage de la température

La température à l'intérieur de l'appareil est contrôlée par un thermostat situé sur le bandeau de commande.

Pour utiliser l'appareil, procédez comme suit :

• Tournez le thermostat sur la position minimale pour obtenir moins de froid.
• Tournez le thermostat sur la position maximale pour obtenir plus de froid.

Si vous devez congeler de petites quantités d'aliments, le réglage Demi-charge est le plus adapté. Si vous devez congeler de grandes quantités d'aliments, le réglage Charge pleine est le plus adapté.

ATTENTION ! N'utilisez jamais de produits abrasifs ou caustiques car ils pourraient endommager le revêtement.

Placez les aliments à congeler sur la clayette du compartiment congélateur, car il s'agit du point le plus froid.

La quantité maximale de denrées que vous pouvez congeler par tranche de 24 heures figure sur la plaque signalétique, située à l'intérieur de l'appareil.

Le processus de congélation dure 24 heures : vous ne devez ajouter aucun autre aliment à congeler pendant cette période.

Conservation d'aliments congelés et surgelés

À la mise en service ou après un arrêt prolongé, avant d'introduire les aliments dans le

compartiment, laissez l'appareil fonctionner au moins 4 heures au réglage maximal.

En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a duré plus longtemps qu'indiqué au paragraphe « Autonomie de fonctionnement » du chapitre Caractéristiques techniques, consommez rapidement les aliments décongelés ou cuisez-les immédiatement avant de les recongeler (une fois refroidis).

Décongélation

Avant utilisation, les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante en fonction du temps disponible pour cette opération.

Les petites portions peuvent même être cuites sans décongélation préalable (la cuisson sera cependant un peu plus longue).

Conseils

Bruits de fonctionnement normaux

L'appareil peut émettre les bruits suivants pendant son fonctionnement :

• Un bruit de circulation du fluide frigorigène dans le serpentin d'évaporation.
• Un ronronnement aigu ou un bruit de pulsation du compresseur lorsque le liquide réfrigérant est pompé dans l'appareil.
• Un bruit soudain de craquement à l'intérieur de l'appareil dû à la dilatation thermique (c'est un phénomène naturel sans gravité).
• Un petit clic du thermostat lorsque le compresseur s'allume et s'éteint.

Conseils d'économie d'énergie

• Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
• Si la température ambiante est élevée, le thermostat réglé sur la position maximale et l'appareil plein, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre ou de glace sur l'évaporateur. Dans ce cas, réglez le thermostat sur une température plus élevée pour faciliter le dégivrage automatique, ce qui permet ainsi d'économiser de l'énergie.

Conseils pour la congélation

Voici quelques conseils importants pour obtenir un processus de congélation optimal :

• Respectez la quantité maximale de denrées fraîches que vous pouvez congeler par tranche de 24 heures figurant sur la plaque signalétique.
• Le temps de congélation est de 24 heures. N'ajoutez pas d'autres aliments à congeler pendant cette période.
• Congelez uniquement des aliments de bonne qualité, frais et nettoyés.
• Préparez la nourriture en petites quantités pour une congélation rapide et uniforme, adaptées à l'importance de la consommation.
• Enveloppez les aliments dans des feuilles d'aluminium ou des sachets en plastique et assurez-vous que les emballages sont étanches.
• Ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• Les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments.
• La température très basse des produits liquides glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des gelures.

- L'identification des emballages est importante : indiquez la date de congélation du produit et respectez la durée de conservation indiquée par le fabricant.

Conseils pour le stockage des aliments surgelés

Pour obtenir les meilleures performances possibles :

- Assurez-vous que les denrées surgelées achetées dans le commerce ont été correctement entreposées par le revendeur.

• Prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimentation à votre domicile.
• Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
• Une fois décongelés, les aliments se détériorent rapidement et ne peuvent être recongelés.
• Ne dépassez pas la durée de conservation indiquée par le fabricant.

Entretien et Nettoyage

AVERTISSEMENT ! Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENTS GÉNÉRAUX

ATTENTION ! Débranchez l'appareil avant toute opération d'entretien et de nettoyage.

Cet appareil contient des hydrocarbures dans son circuit de réfrigération ; l'entretien et la recharge ne doivent donc être effectués que par un personnel qualifié. Les pièces et accessoires de l'appareil ne doivent pas être lavés au lave-vaisselle.

Nettoyage périodique

L'appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et les accessoires avec de l'eau tiède additionnée d'un détergent doux.
• Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.
• Rincez et séchez soigneusement.

Veillez à ne pas tirer, déplacer ou endommager les tuyaux et/ou les câbles qui se trouvent à l'intérieur de l'appareil. N'utilisez jamais de détergents, de poudres abrasives, de produits de nettoyage très parfumés ou de produits caustiques pour nettoyer l'intérieur de l'appareil car cela risque d'endommager la surface et de laisser une forte odeur.

Nettoyez le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse. Cette opération améliore les performances de l'appareil et permet des économies d'électricité.

Attention à ne pas endommager le système de réfrigération. Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

Dégivrage du congélateur

ATTENTION ! N'utilisez en aucun cas d'objets métalliques ou tranchants pour gratter la couche de givre sur l'évaporateur, car vous risqueriez de le détériorer. N'utilisez aucun dispositif mécanique ou autre moyen artificiel pour accélérer le processus de dégivrage hormis ceux recommandés par le fabricant. Une élévation de la température des denrées congelées, pendant le dégivrage, peut réduire leur durée de conservation.

Mettez le thermostat sur une température basse 12 heures avant d'effectuer le dégivrage afin d'accumuler suffisamment de froid pour l'interruption en cours de fonctionnement.

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Éteignez l'appareil ou débranchez la fiche de la prise secteur.
2. Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

AVERTISSEMENT ! Ne touchez pas les produits congelés et les surfaces givrées avec les mains humides. Risque de brûlures ou d'arrachement de la peau.

1. Maintenez la porte ouverte et retirez la clayette du congélateur. Grattez la mince couche de givre qui recouvre les parois à l'aide d'une spatule en plastique. Retirez l'eau de dégivrage : placez un récipient suffisamment élevé devant l'appareil pour que l'eau de dégivrage s'y écoule.

Le dégivrage peut être accéléré en plaçant un récipient d'eau chaude dans le compartiment congélateur. Retirez également les morceaux de glace au fur et à mesure qu'ils se détachent, avant que le processus de dégivrage ne soit terminé.

1. Une fois le dégivrage terminé, séchez soigneusement l'intérieur et conservez la spatule pour une utilisation ultérieure.
2. Mettez l'appareil en marche.
3. Tournez le thermostat sur la position Charge pleine et laissez l'appareil fonctionner pendant au moins 4 heures.
4. Remettez les aliments dans les compartiments.
5. Ajustez le thermostat selon la quantité d'aliments entreposés dans l'appareil.

En cas de non-utilisation prolongée

Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

1. Débranchez l'appareil de l'alimentation électrique.
2. Retirez tous les aliments.
3. Dégivrez (si nécessaire) et nettoyez l'appareil ainsi que tous les accessoires.
4. Laissez la porte/les portes ouverte(s) pour éviter la formation d'odeurs désagréables.

AVERTISSEMENT ! Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci, en tenant compte de sa charge et de son autonomie de fonctionnement.

Dépannage

AVERTISSEMENT ! Reportez-vous aux chapitres concernant la sécurité.

Que faire si ...

Symptôme Cause probable Solution
L'appareil ne fonctionne pas. L'appareil est éteint. Mettez l'appareil en marche.
	La fiche du câble d'alimentation n'est pas correctement insérée dans la prise de courant.	Branchez correctement la fiche du câble d'alimentation dans la prise de courant.
	La prise de courant n'est pas alimentée.	Branchez un autre appareil électrique à la prise de courant. Contactez un électricien qualifié.
L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabilité de l'appareil.
Le compresseur fonctionne en continu.	La température n'est pas correc-tement réglée.	Reportez-vous au chapitre « Fonctionnement ».
Symptôme Cause probable Solution
	Trop de produits à congeler ont été introduits en même temps dans l'appareil.	Attendez quelques heures et vérifiez de nouveau la température.
	La température ambiante est trop élevée.	Consultez le tableau des classes climatiques sur la plaque signalétique de l'appareil.
	Les aliments introduits dans l'appareil étaient trop chauds.	Laissez refroidir les aliments à température ambiante avant de les mettre dans l'appareil.
	La porte n'est pas fermée correctement.	Reportez-vous au chapitre « Fermeture de la porte ».
Il y a trop de givre et de glace. La porte n'est pas fermée correctement ou le joint de porte est déformé ou sale.		Reportez-vous au chapitre « Fermeture de la porte ».
	Le bouchon de la gouttière d'évacuation de l'eau de dégivrage n'est pas bien placé.	Placez correctement le bouchon de la gouttière d'évacuation de l'eau.
	Les aliments ne sont pas correctement emballés.	Emballiez les produits de façon plus adaptée.
	La température n'est pas correctement réglée.	Reportez-vous au chapitre « Fonctionnement ».
La température à l'intérieur de l'appareil est trop basse/élevée	Le thermostat n'est pas réglé correctement.	Augmentez/réduisez la température.
	La température des aliments est trop élevée.	Laissez les aliments refroidir à température ambiante avant de les placer dans l'appareil.
	L'épaisseur du givre dépasse 4-5 mm.	Dégivrez l'appareil.
	La porte a été ouverte trop souvent.	Ne laissez la porte ouverte que si c'est nécessaire.
	L'air froid ne circule pas dans l'appareil.	Assurez-vous que de l'air froid circule dans l'appareil.

Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le service après-vente le plus proche.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Reportez-vous au paragraphe « Installation ».
3. Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-vente.

AVERTISSEMENT ! Reportez-vous aux chapitres concernant la sécurité.

Classe climatique	Température ambiante
SN +10 °C à +32 °C
N +16 °C à +32 °C
ST +16 °C à +38 °C
T +16 °C à +43 °C

Des problèmes fonctionnels peuvent se produire sur certains types de modèles fonctionnant hors de cette plage de températures. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant l'emplacement d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente ou le centre de maintenance le plus proche.

Emplacement

AVERTISSEMENT ! L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise reste accessible après l'installation.

L'appareil doit être installé à bonne distance de toute source de chaleur telle que radiateurs, chauffe-eau, lumière directe du soleil etc. Assurez-vous que l'air circule librement à l'arrière de l'appareil. Pour garantir un rendement optimal si l'appareil est installé sous un élément suspendu, la distance entre le haut de l'appareil et l'élément suspendu doit être d'au moins 100 mm.

Mise en place

Cet appareil doit être installé dans une pièce intérieure sèche et bien ventilée où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Si possible, évitez de placer l'appareil sous des éléments suspendus. La mise de niveau se fait à l'aide d'un ou de plusieurs pieds réglables à la base de l'appareil.

Il est recommandé de laisser 75 mm d'espace entre la paroi arrière et le mur, au moins 100 mm de chaque côté, 100 mm au-dessus et un espace suffisamment dégagé à l'avant pour permettre l'ouverture des portes à 160°.

Réversibilité de la porte

AVERTISSEMENT ! Avant toute opération, débranchez la fiche de la prise électrique. ATTENTION ! Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes de l'appareil lors de toute manipulation.

1. Retirez le cache-charnière supérieur.
2. Dévissez les 2 vis de retenue et enlevez la charnière de l'appareil.

1. Enlevez la porte.
2. Dévissez les deux vis fixant la charnière inférieure à la porte (ne retirez pas le pied de fixation qui se trouve sur la charnière). Enlevez la porte.

1. Retirez ensuite le pied gauche comme le montre l'illustration.
2. Montez la charnière de la porte et le pied correspondant sur le côté opposé, puis montez l'autre pied desserré à l'endroit précédent, comme le montre l'illustration.

Veillez à bien placer les vis dans l'orifice droit comme illustré ci-contre. Le bord de la charnière est parallèle au flanc de l'appareil.

Veillez à bien placer le pied inférieur au-dessous de la charnière de la porte. Le pied inférieur se reconnaît par ses 4 nervures sur sa surface externe.

1. Replacez la porte sur le gond de la charnière inférieure.
2. Pour installer la charnière supérieure de la porte, retirez avec précaution les cache-vis en plastique et remettez-les dans les trous laissés par les vis de retenue de la charnière.
3. Remontez la charnière supérieure à l'aide des 2 vis de retenue en vous assurant que le bord de la porte est parallèle au flanc de l'appareil.
4. Remettez en place le cache-charnière.
5. Déplacez la poignée et les bouchons en plastique de l'autre côté.

! AVERTISSEMENT ! Remettez l'appareil en place, mettez-le d'aplomb, attendez quatre heures au moins puis branchez-le à la prise de courant.

i Faites une dernière vérification pour vous assurer que :

• Toutes les vis sont bien serrées.
• Le joint magnétique adhère bien à l'appareil.
• La porte s'ouvre et se ferme correctement.

Si la température ambiante est basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle.

Si vous ne voulez pas effectuer personnellement les opérations décrites ci-dessus, contactez votre service après-vente. Un technicien du service après-vente procédera à la réversibilité des portes à vos frais.

Branchement électrique

- Avant de brancher l'appareil, assurez-vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau électrique domestique.

- L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé.

- Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité.

- Cet appareil est conforme aux directives de la C.E.E.

Caractéristiques techniques

Hauteur mm 510
Largeur mm 439
Profondeur mm 532
Autonomie de fonctionnement heures 17
Tension Volts 220-240
Fréquence Hz 50

Les caractéristiques techniques figurent sur la plaque signalétique, à l'extérieur ou à l'intérieur de l'appareil et sur l'étiquette énergétique.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole 🌿 Déposez les emballages dans les conteneurs prévus à cet effet. Merci d'aider à protéger l'environnement et la santé de tous en recyclant les déchets issus d'appareils électriques et électroniques.

Ne jetez pas les appareils portant le symbole ✉ avec les ordures ménagères. Apportez le produit à un recycleur local ou contactez le service municipal.
