HASZNÁLATI ÚTMUTATÓ ZFX 31400 WA ZANUSSI

HU Használati utasítás 58

Zamrzivač

Vriezer

Freezer

Congélateur

Gefrierschrank

Fagyasztó

USER MANUAL

Sadržaj

Informacije o sigurnosti ____ 2
Savjeti za sigurnost ____ 3
Rad uređaja ____ 4
Prva upotreba 5
Svakodnevna upotreba ____ 5

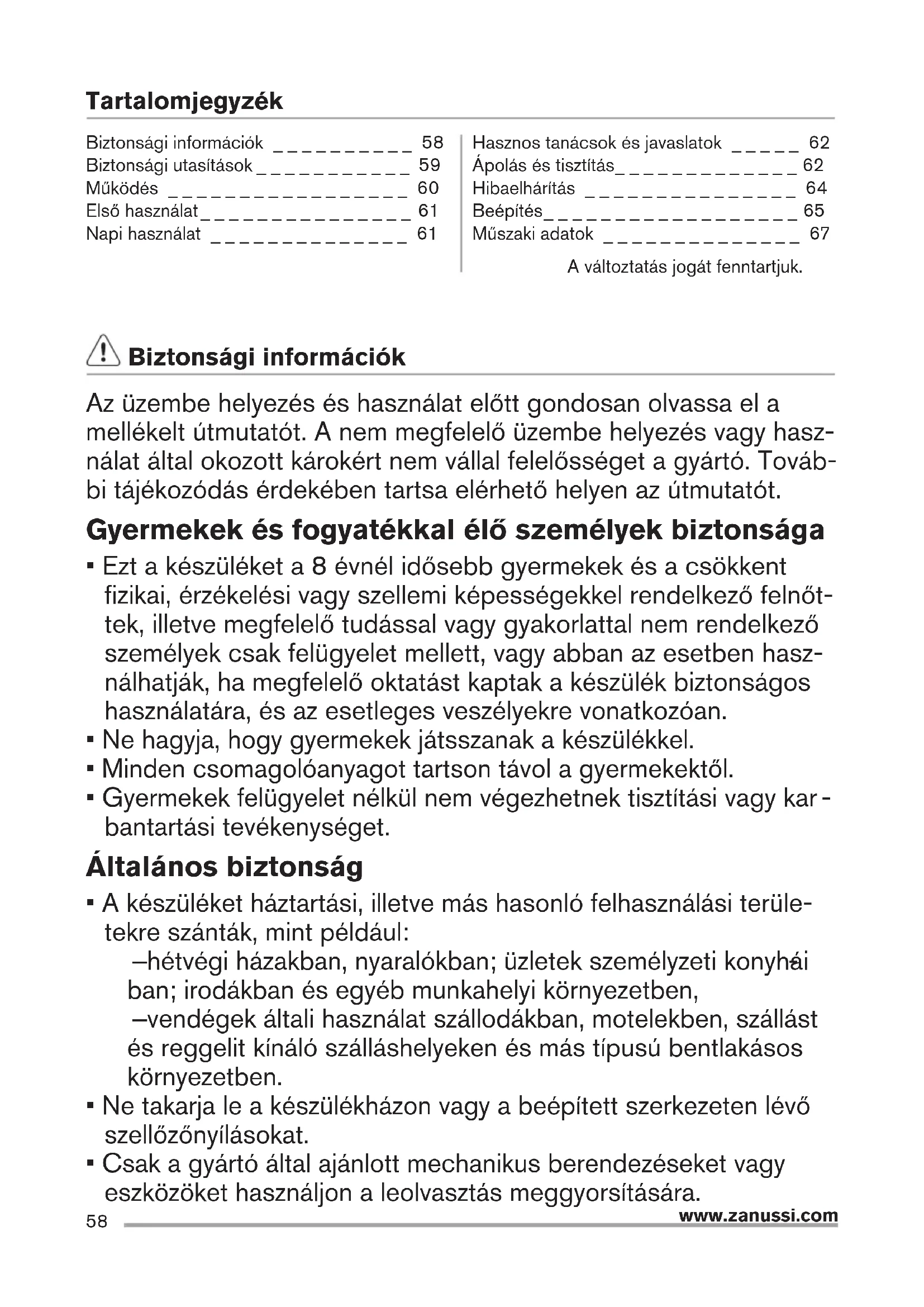

Biztonsági információk ____ 58

Biztonsági utasítások 59

Müködés 60

Első használat 61

Napi használat 61

Hasznos tanácsok és javaslatok ____ 62

Ápolás és tisztítás 62

Hibaelhárítás 64

Beépítés 65

Müszaki adatok 67

A változtatás jogát fenntartjuk.

Biztonsági információk

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A nem megfelelő üzembe helyezés vagy használat által okozott károkért nem vállal felelősséget a gyártó. További tájékozódás érdekében tartsa elérhető helyen az útmutatót.

Gyermekek és fogyatékkal élő személyek biztonsága

• Ezt a készüléket a 8 évnél idősebb gyermekek és a csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és az esetleges veszélyekre vonatkozóan.
• Ne hagyja, hogy gyermekek játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy kar-bantartási tevékenységet.

Általános biztonság

- A készüléket háztartási, illetve más hasonló felhasználási területekre szánták, mint például:

—hétvégi házakban, nyaralókban; üzletek személyzeti konyhái ban; irodákban és egyéb munkahelyi környezetben, —vendégek általi használat szállodákban, motelekben, szállást és reggelit kínáló szálláshelyeken és más típusú bentlakásos környezetben.

• Ne takarja le a készülékházon vagy a beépített szerkezeten lévő szellőzőnyílásokat.

• Csak a gyártó által ajánlott mechanikus berendezéseket vagy eszközöket használjon a leolvasztás meggyorsítására.

• Ügyeljen arra, hogy ne sérüljön meg a hűtőkör.

• Kizárólag a gyártó által ajánlott típusú elektromos berendezése -ket használjon a készülék ételtároló rekeszeiben.
• A készülék tisztításához ne használjon vízsugarat vagy gözt.
• A készüléket puha, nedves ruhával tisztítsa. Csak semleges tisz - títószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.
• Tilos robbanásveszélyes anyagokat (pl. gyúlékony hajtógázzal töltött aeroszolos flakonokat) tárolni a készülékben.
• Ha a csatlakozó megsérült, a veszély elkerülése érdekében azt a gyártónak, a szerviznek, vagy más, szakképzett szerelőnek ki kell cserélnie.

Biztonsági utasítások

Beépítés

FIGYELMEZTETÉS!A készüléket csak képesített személy helyezheti üzembe.

• Távolítsa el az összes csomagolóanyagot.
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• Nehéz a készülék, ezért legyen körültekintő a mozgatásakor. Mindig viseljen munkavédelmi kesztyűt.

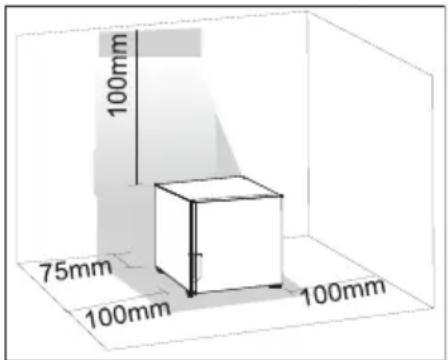

• Gondoskodjon arról, hogy keringeni tudjon a levegő a készülék körül.
• Várjon legalább 4 órát, mielőtt csatlakoztatja a készüléket az elektromos hálózathoz. Ez azért szükséges, hogy az olaj visszafolyhasson a kompresszorba.
• Ne helyezze üzembe a készüléket radiátorok, tűzhelyek, sütők vagy főzőlapok közelében.
• A készülék hátoldalát a falhoz kell állítani.
• Ne helyezze üzembe a készüléket közvetlen napsugárzásnak kitett helyen.
• Ne telepítse a készüléket túl nagy nedvesség- tartalmú vagy túl hideg területekre (pl. építési területek, garázsok vagy borospincék).
• A készülék mozgatásakor a készülék elejének peremét emelje fel, ellenkező esetben megkarcolhatja a padlót.

Elektromos csatlakoztatás

FIGYELMEZTETÉS!Tüz- és áramütés- veszély.

• A készüléket kötelező földelni.
• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.
• Ellenőrizze, hogy az adattáblán szereplő elektromos adatok megfelelnek-e a háztartási hálózati áram paramétereinek. Amennyiben nem, forduljon szakképzett villanyszerelőhöz.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ne használjon hálózati elosztókat és hoszszabbító kábeleket.
• Ügyeljen az elektromos alkatrészek (pl. hálózati csatlakozódugasz, hálózati kábel, kompresszor) épségére. Ha az elektromos alkatrészek cserére szorulnak, forduljon a márkaszervizhez vagy villanyszerelőhöz.
• A hálózati kábelnek a hálózati aljzat szintje alatt kell elhelyezkednie.
• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.
• A hálózati vezeték kihúzásakor soha ne vezetéket húzza. A kábelt mindig a csatlakozódugónál fogva húzza ki.

Használat

FIGYELMEZTETÉS!Sérülés-, égés-, áramütés- és tűzveszély.

• Ne változtassa meg a készülék műszaki jellemzőit.
• Ne helyezzen más elektromos készüléket (például fagylaltkészítő gépet) a készülék belsejében, hacsak ezt a gyártó kifejezetten nem javasolja.
• Ügyeljen arra, hogy ne sértse meg a hütőkör alkatrészeit. A hütőkör igen környezetbarát természetes gázt, izobutánt (R600a) tartalmaz. Ez a gáz gyúlékony.
• Amennyiben a hütőkör megsérül, tartózkodjon mindennemű nyílt láng és gyújtószikra használatától. Szellőztesse ki a helyiséget.
• Ügyeljen arra, hogy forró tárggyal ne érjen a készülék műanyag részeihez.
• Ne tegyen üdítőitalt a fagyasztótérbe. A szénsav ugyanis nyomást fejt ki az italtároló edényre.
• Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.
• Ne érintse meg a készülék kompresszorát és kondenzátorát. Ezek üzem közben forróvá válnak.
• Nedves/vizes kézzel ne vegyen ki semmilyen ételt a fagyasztóból, és ne is érintse meg azokat.
• Az egyszer már felolvasztott ételt ne fagyassza vissza.
• Kövesse a fagyasztott étel csomagolásán található tárolási útmutatásokat.

Ápolás és tisztítás

FIGYELMEZTETÉS! Személyi sérülés agy a készülék károsodásának veszélye all fenn.

• Karbantartás előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból.
• A készülék hűtőegysége szénhidrogén hűtőközeget tartalmaz. Az elektromos üzembe helyezést és a készülék hűtőközeggel való fel-töltését csak képesített személy végezheti el.
• Rendszeresen ellenőrizze a készülék olva-dékvíz-elvezető nyílását, és szükség szerint tisztítsa ki. Ha az olvadékvíz-elvezető nyílás el van záródva, a víz összegyűlik a készülék alján.

Ártalmatlanítás

FIGYELMEZTETÉS!Sérülés- vagy fulladásveszély.

• Válassza le a készüléket ez elektromos hálózatról.
• Vágja le a hálózati tápkábelt, és helyezze a hulladékba.
• Szerelje le az ajtót, hogy megakadályozza a gyermekek és háziállatok készülékben rekedését.
• A készülék hűtőköre és szigetelése ózonbarát anyagokat tartalmaz.
• A szigetelőhab gyúlékony gázt tartalmaz. A készülék megfelelő ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Ügyeljen arra, hogy ne sérüljön meg a hűtőegység azon része, mely a hőcserélő közelében található.

Működés

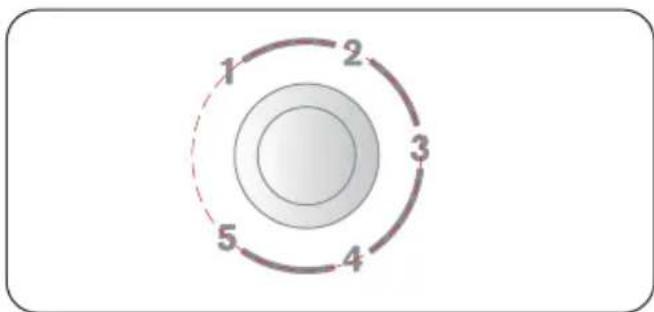

Bekapcsolás

Csatlakoztassa a hálózati vezetéket a konnektorhoz.

Az étel behelyezése előtt forgassa a hőmér- séklet-szabályozót Teljes töltet állásba, és hagyja így működni a készüléket legalább 4 órán át, így biztosítva a megfelelő hőmér- sékletet.

Állítsa a hőmérséklet-szabályozót a tárolt ételek mennyiségének megfelelő értékre.

• IPosition „1“ – Hideg.
• IPosition „3” – Hidegebb. Általában ez a leggyakrabban használt beállítás.
• IPosition „5” – A leghidegebb beállítás.

Kikapcsolás

A készülék kikapcsolásához forgassa a hő-mérséklet-szabályozót „Kl” állásba.

A hömérséklet beállítása

A készülék belsejének hömérsékletét a kezelőpanelen elhelyezkedő hömérséklet-szabályozóval lehet beállítani.

A hömérséklet beállításához tegye a következőket:

• A minimális hütés érdekében forgassa a hömérséklet-szabályozót az alacsonyabb beállítások felé.
• A maximális hütés érdekében forgassa a hömérséklet-szabályozót a magasabb beállítások felé.

Kisebb mennyiségű étel fagyasztása esetén a Fél töltet beállítás a legmegfelelőbb. Nagy mennyiségű étel fagyasztása esetén a Teljes töltet beállítás a legmegfelelőbb.

Első használat

A készülék belsejének tisztítása

Az első használat előtt mossa ki a készülék belsejét és az összes belső tartozékot semleges kémhatású tisztítószeres, langyos vízzel, hogy eltávolítsa a teljesen új termékek tipikus szagát, majd alaposan szárítsa ki a készüléket.

FIGYELEM!Ne használjon mosószereket vagy súrolóporokat, mert ezek megsérthetik a felületet.

Napi használat

FIGYELMEZTETÉS!Lásd a Bizton- ságról szóló részt.

Friss élelmiszer lefagyasztása

A fagyasztórekesz alkalmas friss élelmiszerek lefagyasztására, valamint fagyasztott és mélyhütött élelmiszerek hosszú távú tárolására is.

Friss élelmiszerek fagyasztásához nem szükséges megváltoztatnia a közepes beállítást.

A gyorsabb fagyasztási művelet érdekében forgassa a hőmérséklet-szabályozót a magasabb beállítások felé, hogy maximális hűtést érjen el.

Tegye a fagyasztásra váró friss élelmiszert a fagyasztó felső részében található polcra, mivel ez a leghidegebb hely.

A 24 óra alatt lefagyasztható maximális élelmiszer-mennyiség a készülék belsejében található adattáblán van feltüntetve.

A fagyasztási folyamat 24 órát vesz igénybe: ez alatt az idő alatt ne tegyen be további lefagyasztandó élelmiszert.

Fagyasztott élelmiszerek tárolása

Az első indításkor, illetve hosszabb használaton kívüli periódus után, mielőtt élelmiszereket helyezne a fagyasztótérbe, üzemeltesse legalább 4 óráig magasabb fokozaton a készüléket.

Véletlenszerű, például áramkimaradás miatt bekövetkező leolvadás esetén, amikor az áramszünet hosszabb ideig tart, mint az az érték, amely a műszaki jellemzők között az „áramkimaradási biztonság” alatt van feltüntetve, a felolvadt élelmiszert gyorsan el kell fogyasztani, vagy azonnal meg kell főzni, majd pedig (a kihülés után) újra lefagyasztani.

Kiolvasztás

A mélyfagyasztott vagy fagyasztott élelmiszerek használat előtt a hűtőrekeszben vagy szobahőmérsékleten kiolvaszthatók, attól függően, hogy mennyi idő áll rendelkezésre ehhez a művelethez.

A kisebb darabok még akár fagyasztott állapotban, közvetlenül a fagyasztóból kivéve is megfőzhetők: ebben az esetben a főzés hosszabb ideig tart.

Normális működéssel járó hangok:

Müködés közben a következő zajok nem utalnak rendellenességre:

• a tekercsekből hallható halk csobogó vagy bugyborékoló hang a hűtőközeg pumpálása közben.
• a kompresszorból hallható zümmögő és pulzáló zaj a hűtőközeg pumpálása közben.
• a készülék belsejéből hallható recsegő zaj, amelyet a hőtágulás okoz (természetes és teljesen veszélytelen jelenség).
• a hőmérséklet-szabályzóból eredő halk kattogó zaj a kompresszor be-, illetve kikapcsolásakor.

Energiatakarékossági tanácsok

• Ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.
• Ha a környezeti hömérséklet magas, és a hömérséklet-szabályozó alacsony hö-mérsékletre van állítva, a készülék pedig teljesen meg van töltve, előfordulhat, hogy a kompresszor folyamatosan üzemel, ami miatt jég vagy dér képződik a párologtatón. Ha ez bekövetkezik, állítsa a hömérsék- let-szabályozót melegebb beállításokra, hogy lehetővé tegye az automatikus leolvasztást, és így takarékoskodjon az áramfogyasztással.

Ötletek fagyasztáshoz

Ha a legjobban szeretné hasznosítani a fagyasztási eljárást, tartson be néhány fontos ajánlást:

• Az adatlapon megtekintheti azt a maximális élelmiszer-mennyiséget, amely 24 óra alatt lefagyasztható.
• A fagyasztási folyamat 24 órát vesz igénybe. Ez alatt az időszak alatt nem szabad további fagyasztásra váró élelmiszert betenni.

• Csak első osztályú, friss és alaposan meg- tisztított élelmiszereket fagyasszon le.

• Készítsen kisebb adag ételeket, hogy gyorsan és teljesen megfagyjanak, és hogy a későbbiekben csak a kívánt mennyiséget kelljen felolvasztani.

• Csomagolja az ételt alufóliába vagy folpackba, és ellenőrizze, hogy sikerült-e a csomagolással kizárni a levegőt.
• Ne hagyja, hogy a friss, még meg nem fagyott élelmiszerek hozzáérjenek a már lefagyasztott adagokhoz, mert különben az utóbbiaknak megemelkedik a hőmérséklete.
• A zsírszegény ételeket könnyebben és hoszszabb ideig lehet tárolni mint a zsírosakat, a só csökkenti az élelmiszerek élettartamát.
• Ha a megfagyott folyadékokat a fagyasztórekeszből történő kivételük után rögtön fogyasztani kezdik, fagyásból eredő égési sérüléseket okozhatnak a börön.
• Ajánlatos minden egyes csomagon feltün- tetni a lefagyasztás dátumát, hogy nyomon lehessen követni a tárolási időket.

Ötletek fagyasztott élelmiszerek tárolásához

Annak érdekében, hogy a legjobb teljesít-ményt érje el a készüléknél:

• Ellenőrizze, hogy a kereskedelmileg lefagyasztott élelmiszereket megfelelően tárolta-e az eladó.
• Gondoskodjon arról, hogy a fagyasztott élelmiszerek a lehető legrövidebb időn belül eljussanak az élelmiszerüzletből a fagyasztóba.
• Ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.
• A kiolvasztott élelmiszerek nagyon gyorsan romlanak, nem fagyaszthatók vissza.
• Ne lépje túl az élelmiszergyártó által feltün-tetett tárolási időtartamot.

Ápolás és tisztítás

FIGYELMEZTETÉS!Lásd a Bizton- ságról szóló részt.

Általános figyelmeztetések

FIGYELEM! Bármilyen karbantartási művelet előtt válassza le a készüléket a hálózatról.

A készülék hűtőegysége szénhidrogént tartalmaz, ezért csak megbízott szerelő végezhet rajta karbantartást, és töltheti fel újra.

A készülék tartozékai és alkatrészei nem tisztíthatók mosogatógépben.

Rendszeres tisztítás

A készüléket rendszeresen tisztítani kell:

• A készülék belsejét és a tartozékokat semleges mosószerrel és langyos vízzel tisztítsa.
• Rendszeresen ellenőrizze az ajtótömítéseket, és törölje tisztára, hogy biztosítsa azok tisztaságát és szennyeződésmentességét.
• Gondosan öblítse ki, majd alaposan szárít-sa ki.

Ne húzza meg, ne mozgassa és ne sértse meg a készülékházban lévő csöveket és/vagy kábeleket.

Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után.

Tisztítsa meg a kondenzátort (fekete rács), és a készülék hátulján lévő kompresszort egy kefével. Ezzel a művelettel javítani tud a készülék teljesítményén, és villamos energiát takaríthat meg.

Ügyeljen arra, hogy ne sérüljön meg a hütörendszer. A készülék mozgatásakor a készülék elejének peremét emelje fel, ellenkező esetben megkarcolhatja a padlót.

A fagyasztó leolvasztása

FIGYELEM!Soha ne próbálja meg éles fémeszközökkel lekaparni a jeget az elpárologtatóról, mert felsértheti azt. A leolvasztás felgyorsítására kizárólag a gyártó által ajánlott eszközöket vagy anyagokat használjon. Ha a leolvasztás közben a fagyasztott élelmiszercso-magok hőmérséklete megemelkedik, biztonságos tárolási idejük lerövidülhet.

A leolvasztás előtt kb. 12 órával állítson be alacsonyabb hőmérsékletet annak érdekében, hogy a működés megszakításának idejére elegendő hűtési tartalék halmozódjon fel.

Bizonyos mennyiségű dér mindig képződik a fagyasztó polcain és a felső rekesz körül.

Olvassza le a fagyasztót, amikor a dérréteg vastagsága meghaladja a 3-5 mm-t.

A dér eltávolításához kövesse az alábbi utasításokat:

1. Kapcsolja ki a készüléket, vagy húzza ki a tápkábelt a konnektorból.
2. Szedjen ki minden élelmiszert a készülékből, csomagolja be azokat több réteg újságpapírba, és tegye hideg helyre.

FIGYELMEZTETÉS! A fagyasztott árukhoz ne nyúljon nedves kézzel. A keze hozzáfagyhat az élelmiszerhez.

1. Vegye ki a fagyasztópolcot, és hagyja nyitva azt ajtót. A kisebb jégdarabokat műanyag kaparókéssel is eltávolíthatja. Az olvadékvizet felfoghatja egy, a készülék elé helyezett, kellő mélységű tálcával.

A leolvasztási folyamat felgyorsítása érdekében helyezzen egy fazék langyos vizet a fagyasztórekeszbe. Ezenkívül, távolítsa el azokat a jégdarabokat, amelyek leolvasztás közben letörnek.

1. A leolvasztás befejezése után szárítsa ki alaposan a készülék belsejét, és őrizze meg a jégkaparót, hogy máskor is felhasználhassa.

2. Kapcsolja be a készüléket.

3. Forgassa a hömérséklet-szabályzót Teljes töltet állásba, és hagyja így működni legalább 4 órán át.

4. Pakolja vissza a korábban kiszedett élelmiszereket a rekeszekbe.

5. Állítsa a hömérséklet-szabályozót a tárolt ételek mennyiségének megfelelő értékre.

Használaton kívüli időszak

Ha a készüléket hosszú időn át nem használja, az alábbi óvintézkedéseket végezze el:

1. Válassza le a készüléket a táphálózatról.
2. Vegye ki az összes élelmiszert
3. Olvassza le (ha szükséges), és tisztítsa meg a készüléket és az összes tartozékot.
4. Hagyja résnyire nyitva az ajtót/ajtókat, hogy ne képződjenek kellemetlen szagok.

FIGYELMEZTETÉS! Ha a készüléket bekapcsolva hagyja, kérjen meg valakit, idönként ellenőrizze, hogy a benne lévő étel nem romlott-e meg áramkimaradás miatt.

FIGYELMEZTETÉS!Lásd a Biztonságról szóló részt.

Mit tegyek, ha...

Probléma Lehetséges ok	Megoldás
A készülék nem működik. A készülék ki van kapcsolva. Kapcsolja be a készüléket.
	A hálózati dugasz nincs megfelelően csatlakoztatva a konnektorba.	Csatlakoztassa megfelelően a hálózati dugaszt a konnektorba.
	Nincs feszültség a konnektorban. Csatlakoztasson egy másik elektromos készüléket a hálózati aljzatba. Forduljon szakképzett villanyszerelőhöz.
A készülék zajos. A készülék alátámasztása nem megfelelő.		Ellenőrizze, hogy a készülék stabilan áll-e.
A kompresszor folyamatosan működik.	A hömérséklet beállítása nem megfelelő.	Olvassa el a „Működés” c. szakaszt.
	Egyszerre nagy mennyiségű lefagyasz-tandó élelmiszert helyezett a készülékbe.	Várjon néhány órát, majd elle-nőrizze ismét a hómérsékletet.
	A szobahőmérséklet túl magas. Lásd a klímabesorolás jelzését az adattáblán.
	A készülékbe helyezett étel túl meleg volt.	A behelyezés előtt várja meg, amíg az étel lehül szoba-hőmérsékletüre.
	Az ajtó nincs jól becsukva. Olvassa el „Az ajtó becsukása” című részt.
Túl sok dér és jég kép-ződött.	Az ajtó nincs megfelelően becsukva, vagy a tömítés deformálódott/piszkos	Olvassa el „Az ajtó becsukása” című részt.
	A vízleeresztő-dugó elhelyezkedése nem megfelelő.	Helyezze el megfelelően a vízleeresztő-dugót.
	Az élelmiszerek nincsenek megfelelő-en becsomagolva.	Csomagolja be jobban az élelmiszereket.
	A hömérséklet beállítása nem megfelelő.	Olvassa el a „Működés” c. szakaszt.
A készülékben a hömérséklet túl alacsony/magas.	A hömérséklet-szabályozó nincs helyesen beállítva.	Állítson be magasabb/alacso-nyabb hömérsékletet.
	Az élelmiszerek hömérséklete túl magas.	Hagyja, hogy az élelmiszerek hömérséklete szoba-hőmérsékletüre csökkenjen a tárolás előtt.
	A dérréteg vastagsága nagyobb, mint 4-5 mm.	Olvassza le a készüléket.
	Túl gyakran nyitja ki az ajtót. Az ajtót csak szükség esetén nyissa ki.
	Nem kering a hideg levegő a készülékben.	Gondoskodjon arról, hogy keringeni tudjon a hideg levegő a készülékben.

Amennyiben a fenti tanácsok nem vezetnek az elvárt eredményhez, hívja a legközelebbi márkaszervizt.

Az ajtó becsukása

1. Tisztítsa meg az ajtótömítéseket.
2. Szükség esetén állítsa be az ajtót. Olvassa el az „Üzembe helyezés” c. szakaszt.
3. Szükség esetén cserélje ki a hibás ajtótömítéseket. Forduljon a márkaszervizhez.

Beépítés

FIGYELMEZTETÉS!Lásd a Bizton- ságról szóló részt.

Elhelyezés

A készüléket olyan száraz, jól szellőző helyiségben kell üzembe helyezni, amelynek környezeti hőmérséklete megfelel a készülék adattábláján feltüntetett klímabesorolásnak:

Klimabesorolás	Környezeti hömérséklet
SN +10 °C – +32 °C
N +16 °C – +32 °C
ST +16 °C – +38 °C
T +16 °C – +43 °C

Bizonyos működési problémák léphetnek fel egyes típusoknál, ha az adott tartományon kívül eső értéken üzemelteti azokat. A megfelelő működés kizárólag a megadott hőmérséklet-tartományon belül biztosítható.

Amennyiben kételye merül fel azzal kapcsolatban, hogy hova telepítse a készüléket, forduljon a készülék forgalmazójához, ügyfélszolgálatunkhoz vagy a legközelebbi márkaszervizhez.

Elhelyezés

FIGYELMEZTETÉS!Gondoskodni kell arról, hogy a készüléket probléma esetén haladéktalanul le lehessen választani a hálózati áramkörről, ezért a dugasznak az üzembe helyezés után könnyen elérhető helyen kell lennie.

A készüléket minden hőforrástól, például radiátoroktól, kazánoktól, közvetlen napsütéstől stb. távol kell üzembe helyezni. Gondoskodjon arról, hogy a levegő szabadon áramolhasson a készülék hátlapja körül. Ha a készüléket egy falra függesztett egység alá helyezi, a legjobb teljesítmény érdekében a készülék felső lapja és a fali egység között legalább 100 mm távolságot kell hagyni.

Ideális esetben azonban a készüléket nem egy falra függesztett egység alatt helyezi el. A pontos vízszintbe állítás a készülék alján található egy vagy több állítható láb révén biztosítható.

Ajánlott a hűtőszekrény hátoldala és a fal között 75 mm, két oldalt és fölötte legalább 100 mm, távolságot hagyni, illetve előtte akkora szabad területet biztosítani, hogy az ajtók 160°-ban nyithatóak legyenek.

Az ajtó nyitásirányának megfordítása

FIGYELMEZTETÉS! Bármilyen müvelet végrehajtása előtt húzza ki a hálózati vezetéket a hálózati csatlakozóaljzatból.

FIGYELEM! Azt javasoljuk, hogy a következő lépéseket egy másik személlyel együtt végezze, aki a készülék ajtajait a műveletek során erősen tartja.

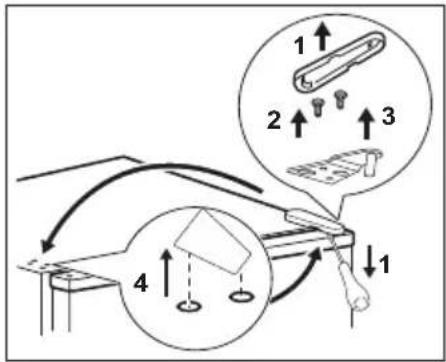

1. Vegye le a felső zsanér fedőlemezét.

2. Csavarozza ki a 2 rögzítócsavart, majd vegye le a zsanért.

1. Vegye le az ajtót.

2. Csavarja ki az alsó zsanért rögzítő csavarokat (a zsanéron egy rögzítőláb található, ezt ne távolítsa el a zsanérról). Vegye le az ajtót.

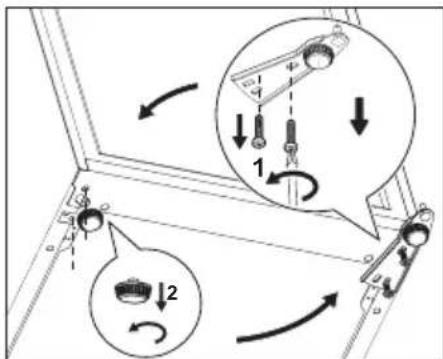

1. Ezután szerelje le a bal lábat az ábrán látható módon.

2. Szerelje fel a zsanért (a hozzá tartozó eredeti lábbal együtt) a másik oldalon, majd szerelje vissza a levett lábat a zsanér korábbi helyére az ábra szerint.

Ügyeljen arra, hogy a csavarokat a megfelelő lyukakba tegye, amint az az ábrán is látható. A zsanér széle párhuzamos a szekrény oldalával.

Ügyeljen arra, hogy a zsanér alá az alacsonyabb láb kerüljön. Az alacsonyabb lábat arról ismerheti fel, hogy 4 borda található a külső részén.

1. Helyezze az ajtót az alsó zsanér csapjára.

2. Tegye a felső zsanért a helyére, vegye ki óvatosan a műanyag borítást, majd dugja őket vissza a zsanérrögzítő csavarok által hagyott lyukakba.

3. Szerelje fel a felső zsanért a 2 rögzítőcsavarral, ügyelve arra, hogy az ajtó széle párhuzamos legyen a készülék oldalával.

4. Tegye vissza a zsanér takarólemezét.

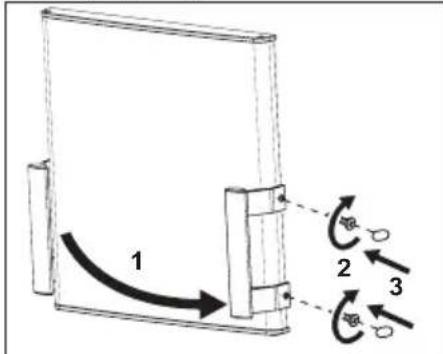

5. Szerelje fel a fogantyút és helyezze át a műanyag dugókat az ellentétes oldalra.

1 2 3

FIGYELMEZTETÉS!Állítsa vissza a készüléket az eredeti helyzetébe, állítsa vízszintbe, és várjon legalább négy órát, mielőtt csatlakoztatná a hálózati vezetéket a hálózati aljzathoz.

Hajtson végre egy végső ellenőrzést, hogy megbizonyosodjon a következőkről:

• Minden csavar meg van-e húzva.
• A mágneses tömítés a készülékházhoz tapad-e.
• Az ajtó megfelelően nyílik és csukódik-e.

Ha a környezeti hömérséklet alacsony (pl. télen), előfordulhat, hogy a tömítés nem tapad hozzá tökéletesen a készülékszekrényhez. Ebben az esetben meg kell várnia a tömítés természetes illeszkedését.

Ha nem szeretné saját maga végrehajtani a fenti műveleteket, forduljon a legközelebbi ügyfélszolgálathoz. A márkaszerviz szakembere költségtérités ellenében elvégzi az ajtók nyitásirányának megfordítását.

Elektromos csatlakoztatás

• Az elektromos csatlakoztatás előtt győződjön meg arról, hogy az adattáblán feltüntetett feszültség és frekvencia megegyezik-e az elektromos hálózat értékeivel.
• A készüléket kötelező földelni. Az elektromos hálózati vezeték dugasza ilyen típusú (földelt). Ha az elektromos hálózati csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután konzultált egy képesített villanyszerelővel.
• A gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket nem tartják be.
• Ez a készülék megfelel az EGK irányelveknek.

Az 1/1998. szabvány szerint (I. 12.) IKIM sz. miniszteri rendeletnek megfelelően

Gyártó Electrolux
A készülék kategóriája Fagyasztószekrény
Magasság mm 510
Szélesség mm 439
Mélység mm 532
Fagyasztótér nettó térfogata Liter 30
Energiaosztály (A++ és G között, ahol az A++ a leg-hatékonyabb, a G a legkevésbé hatékony)		A+
Villamosenergia -fogyasztás (24 órás szabványos vizsgálati eredmények alapján. A mindenkori energia-fogyasztás a készülék használatától és elhelyezéstől függ.)	kWh/év 149
Fagyasztótér csillagszáma ****
Áramkimaradási biztonság Óra 17
Fagyasztási teljesítmény kg/24 óra 3
Klímaosztály		SN-N-ST-T
Feszültség	Volt 220-240
Zajteljesítmény	dB/A	43
Beépíthető		Nem

A müszaki adatok megtalálhatók a készülék külsején vagy belsejében elhelyezett adattáblán és az energiatakarékossági címkén.

KÖRNYEZETVÉDELMI TUDNIVALÓK

A jelzéssel ellátott anyagok újrahasznosíthatóak. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot.

A tiltó szimbólummal ☒ ellátott készüléket ne dobja a háztartási hulladékok közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
