Caractéristiques	Détails
Type de produit	Cuisinière
Nombre de foyers	4 foyers
Type de cuisson	Gaz
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	40 kg
Matériau de la surface	Émaillé
Fonctionnalités supplémentaires	Gril, four à gaz
Système de sécurité	Coupe-gaz
Consommation énergétique	Classe énergétique A
Entretien	Nettoyage facile grâce à la surface émaillée
Garantie	2 ans

FOIRE AUX QUESTIONS - CECP104RP CONTINENTAL EDISON

La cuisinière ne s'allume pas, que faire ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température de cuisson ?

Utilisez le bouton de réglage de la température situé sur le panneau de commande. Tournez-le jusqu'à la température désirée.

Les voyants de la cuisinière ne s'allument pas, que faire ?

Cela peut indiquer un problème d'alimentation. Vérifiez le branchement et le fusible. Si le problème persiste, contactez le service après-vente.

La surface de cuisson ne chauffe pas, pourquoi ?

Assurez-vous que la casserole est compatible avec la surface de cuisson et qu'elle est bien placée. Vérifiez également que la zone de cuisson est activée.

Comment nettoyer ma cuisinière ?

Utilisez un chiffon doux et des produits de nettoyage non abrasifs. Évitez les éponges rugueuses qui pourraient rayer la surface.

Les boutons de commande sont bloqués, que faire ?

Essayez de les débloquer en appliquant une légère pression. Si le problème persiste, il se peut qu'un nettoyage soit nécessaire pour enlever les débris.

Comment utiliser la fonction de minuterie ?

Réglez la minuterie en tournant le bouton correspondant jusqu'à la durée souhaitée. Un signal sonore se déclenchera à la fin du temps imparti.

Y a-t-il une fonction de sécurité pour les enfants ?

Oui, la cuisinière est équipée d'une fonction de verrouillage des commandes. Consultez le manuel d'utilisation pour savoir comment l'activer.

Que faire si la cuisinière dégage une odeur étrange ?

Cela peut se produire lors de la première utilisation. Assurez-vous que l'appareil est propre et laissez-le chauffer à vide pendant quelques minutes.

Comment savoir si les grilles de cuisson sont compatibles ?

Vérifiez les spécifications dans le manuel d'utilisation pour vous assurer que les grilles sont conçues pour votre modèle de cuisinière.

MODE D'EMPLOI CECP104RP CONTINENTAL EDISON

Nous vous remercions de la confiance que vous nous avons accordée en choisisant notre table de cuisson vitrocéramique.

Afin de bien connaître cet apparéil, nous vous recommendons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

SECURITE 3

PRECAUTIONS AVANT UTILISATION EN CUISSON 3
UTILISATION DE L'APPAREIL 3
PRECAUTIONS POUR NE PAS DETERIORER L'APPAREIL 4
PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 4
AUTRES PROTECTIONS 4

DESCRIPTION DE L'APPAREIL 5

CHARACTERISTIQUES TECHNIQUES 5
BANDEAU DE COMMANDE 5

UTILISATION DE L'APPAREIL 5

TOUCHES SENSITIVES 5
AFFICHAGE 5

MISE EN ROUTE ET Gestion DE L'APPAREIL 6

AVANT LA PREMIÈRE UTILISATION 6
MISE EN ROUTE 6
INDICATEUR DE CHALEUR RESIDUELLE 6
PROGRAMMATION D'AUTOMATisme DE CUISSON (SELON MODELE) 6
VERROILLAGE DU BANDEAU DE COMMANDE 7

CONSEILS DE CUISSON 7

EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON. 7

ENTRETIEN ET NETTOYAGE 7

QUE FAIRE EN CAS DE PROBLEME 8

PROTECTION DE L'ENVIRONNEMENT 8

INSTRUCTIONS D'INSTALLATION 9

CONNEXION ELECTRIQUE 10

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agres. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
  La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électricne n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un seche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'ordinateil

• Coupez toujourslesfoyersaprésutilisation.
• Surveillance constament les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
  Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se couver à proximé immediate de l'appareil en fonction.
• Ne placezaucun objetmetalliqueautre que lesrecipients dechauffe.En cas d'enclenchement intempestif ou de chaleur résiduelle,qui-ci risquerait selon le matériel de chauffer,de fondre ou de commencer a bruler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l' apparéil par une personne chargée de leur sécurité.
  Les enfants doivent etre informes pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas été placés la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abimées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les cassetoles.
  Sassurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne pas laisser de cassetoles vides sur la table de cuisson.
• Eviter que le sucre, les matieres synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou autres modifications de la surface vitrocéramique: Etendre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de réciponents chauds au dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir place sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'ordinateil

• Si un defaulted est constaté, il faut déclencher l'appareil et couper la ligne d'alimentation électrique.
• En cas de fêlore ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.
• ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.

Autres protections

Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommendons de se renseigner auprès du revendeur ou du médecin.
- N'utilise pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

\section*{Caracteristiques techniques}

Type Puisance totale		Position du foyer	Puisance Nominale	Diametre
CECP104RP	6000W	Avant Gauche	1800W	190 mm
		Arrière Gauche	1200W	155 mm
		Avant Droit	1800W	190 mm
		Arrière Droit	1200W	155 mm

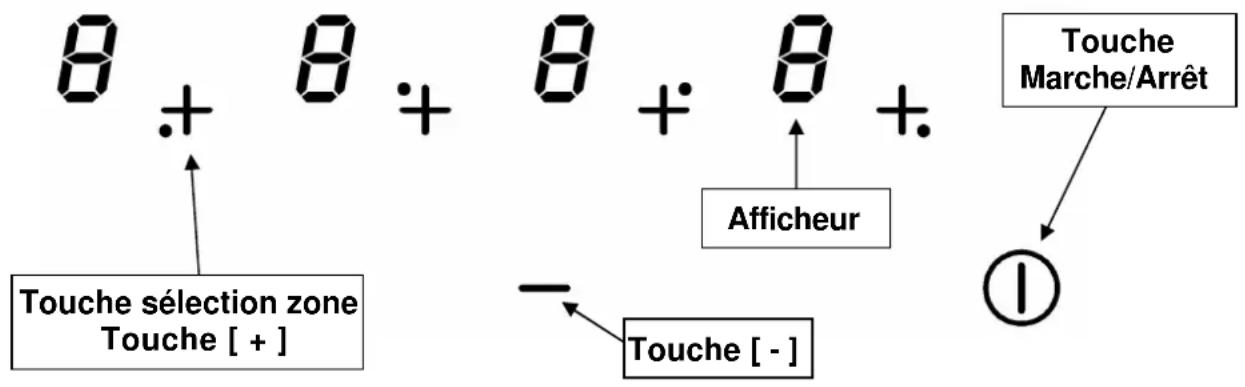

Bandeau de commande

UTILISATION DE L'APPAREIL

Touchesensitive

Viete apparieil est equipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage	Désignation	Fonction
0	Zéro	La zone de chauffe est activée
1...9	Niveau de puissance	Choix du niveau de cuisson
A	Accélérateur de chauffe	Cuisson automatique
E	Message d'erreur	Défaut de circuit électronique
H	Chaleur résiduelle	La zone de cuisson est chaude
L	Verrouillage	la table est sécurisée

Avant la première utilisation

Nettoyez vous appeareil avec un chiffon humide, puis sechez-le. N'utilise pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Vou des nez d'abord enclencher la table de cuisson, puis la zone de chauffe :

- Enclencher / arrêté la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [ ① ]	4 x [ 0 ]
Arrêté	appuyer sur [ ① ]	aucun ou [ H ]
• Enclencher / arrêtier une zone de chauffe :
Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur [ + ]	afficheur allumé
Augmenter	appuyer sur [ + ]	[ 1 ] jusqu'à [ 9 ]
Diminuer	appuyer sur [ - ]	[ 9 ] jusqu'à [ 1 ]
Arrêté	appuyer simultanément sur [ + ] et [ - ]	[ 0 ] ou [ H ]
	ou appuyer sur [ - ]	[ 0 ] ou [ H ]
Si aucun réglage n'est fait dans un début de 20 secondes l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cissson ou l'arrêt complet de la table, les zones de cisssons sont encore chaudes et sont signalées par le symbole [H]

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Programmation d'automatism de cuisson (selon modele)

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau préselectionné.

- Mise en route de l'automatisme :

Action

Selectionner la zone
Activer la pleine puissance
Activer l'automatisation
Selectionner niveau
(par exemple « 7 »)

Bandeau de commande

appuyer sur [ + ] de la zone ré appuyer sur [ + ] ré appuyer sur [ + ] appuyer sur [-]

Afficheur

[0]
Passede[1]à[9]
[9]clignoteavec[A]
[9]passea[8][7]
[7]clignoteavec[A]

- Arrêt de l'automatism :

Action

Selectionner la zone (par exemple « 7 »)
Selectionner niveau

Bandeau de commande

appuyer sur [ + ] de la zone appuyer sur [-] ou [ + ]

Afficheur

[7] clignote avec [A] Niveau sélectionné

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de le table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (a l'exception de la touche marche/arrêt [ ①]) peut être verrouille.

- Verrouillage :

Action

Enclencher

Verrouiller la table

Bandeau de commande

appuyer sur [①]
appuyer ensemble [-] et [+] de la zone avant gauche
Ré appuyer sur [+]

Afficheur

4× [L]

pas de changement 4× [L]

- Déverrouillage :

Action

Enclencher

Bandeau de commande

appuyer sur [①]

Afficheur

4× [L]

Dans les 5 secondes après la mise en route :

Déverrouiller la table

de la zone avant gauche

Ré appuyer sur [ - ]

dont eteints

4 × [0]

les afficheurs

CONSEILS DE CUISSON

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire, F fire	Pommes de terre, beignets, galettes
9	Fire,Porter à ébullition	Steaks, omeletteseau

ENTRETIEN ET NETTOYAGE

Pour nettoyer il fautmettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
  N'tutilisez en aucun cas d'appareils « a vapeur » ou « a pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
  N'tilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Sèchez l'appareil avec un chiffon propre.
  Enlevez immédiatement le sucre et les mets contenant du sucre.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• vérifier si le verrouillage n'est pas activé
  les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [E] s'affiche :

• appelez le Service Àpreès-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenché :

• le déclenchement de sécurité a fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublie de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes

PROTECTION DE L'ENVIRONNEMENT

les matériaux d'emballage sont ecologiques et recyclables
- les apparèils électroniques sont composés de matérieliaux recyclables et parfois de matérieliaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la

sécurities de l'appareil

• ne jetez enaucun casvoire appareil avec les déchets menagers
• faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils électroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuee avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Appareil Dimension de découpe
CECP104RP	560 x 490 mm

La distance entre la table de cuisson et le mur doit etre au minimum de 50mm.
- Les baguettes de bord murales doivent être thermo résistantes
- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100°C)
N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaissele
- La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson.
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistant à la chaleur
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquer un vernis ou une colle spéciale.
- Garantir entre le fond du caisson de l'appareil un espace de 20mm pour assurer uneonne circulation de I'air de refroidissement de I'electronique
- L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm

CONNEXION ELECTRIQUE

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.
• La protection contre les pieces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet apparéil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assure.
• Le circuit electrique doit etre séparé du réseau par des disposits appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.

Attention!

Cet apparéil n'est concu que pour un réseau 230 V~ 50/60 Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boitier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phase + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6/1990

Branchement de la table:

Pour vous adapter au réseau électrique (230V 1P + N ou 400V 2P + N) , veuillez utiliser les pontets en laiton situés dans le boitier de connexion

Monophasé 230V~1P+N:

Mettre un pontet entre les plots 1 et 2

Visser le fil vert/jaune au plot prévu pour la mise a la terre

Visser le neutre N au plot 4

Visser la phase L sur un les plots 1 ou 2

Biphasé 240V~2P+N:

Visser le fil vert/jaune au plot prévu pour la mise a la terre

Visser le neutre N au plot 4

Visser la phase L1 sur le plot 1 et la phase L2 sur le 2

Attention! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

Dear customers,

Ce produit bénéficiaie d'une garantie de 1 an à partir de la date d'achat (cf. ticket de caisse ou facture). La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complat avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas des déteriorations provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectieux, ou d'une utilisation inappropriée (chocs, non respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclus de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pieces de rechange non d'origine, au démontage ou à la modification de l'appareil ainsi que les brisures de la surface vitrée.

Relations avec la garantie légale :

Indépendamment de la garantie ainsi consentie, CDiscount reste tenue des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code civil.

Fabrique en France pour Continental Edison SOGEDEP

3 rue Antoine Lavoisier - BP 40271

76305 SOTTEVILLE LES ROUEN CEDEX FRANCE

N°SAV:0232196990 (Cout d'un appel local)

Du lundi au vendredi : 9h - 18h30

Samedi: 9h-17h30
