MODE D'EMPLOI CA114252 CONSTRUCTA

• Table des matières [fr]Notice d’utilisation 8 Utilisation conforme p. 11
• ( Précautions de sécurité importantes p. 12

• Présentation de l'appareil . . . . . . . . . . . . . . . . . 13 Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Ä Brûleurs à gaz . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Allumage manuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Allumage automatique . . . . . . . . . . . . . . . . . . . . . . . .14 Système de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . 14 Éteindre un brûleur. . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Niveaux de chauffe . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Avertissements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Conseils pour cuisiner . . . . . . . . . . . . . . . . . . . . . . . . 15 Å Récipients de préparation. . . . . . . . . . . . . . . . . 15 Récipients appropriés . . . . . . . . . . . . . . . . . . . . . . . . 15 Conseils d'utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . 15 2 Nettoyage et maintenance. . . . . . . . . . . . . . . . . 16 Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 3 Anomalies, que faire ?. . . . . . . . . . . . . . . . . . . . 17 4 Service après-vente . . . . . . . . . . . . . . . . . . . . . . 18 Conditions de garantie. . . . . . . . . . . . . . . . . . . . . . . .18 7 Protection de l'environnement . . . . . . . . . . . . . 18 Elimination écologique . . . . . . . . . . . . . . . . . . . . . . . . 18 Produktinfo Vous trouverez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.constructa.de et la boutique en ligne : www.constructa-eshop.com 8Utilisation conforme Utilisation conforme Lisez attentivement ces instructions. Ce n'est qu'à cette condition que vous pourrez utiliser votre appareil efficacement et en toute sécurité.Conservez la notice d'utilisation et d'installation, et remettez-la avec l'appareil si celui-ci change de propriétaire. Le fabricant est exempt de toute responsabilité si les instructions de cette notice ne sont pas respectées. Les images de cette notice sont proposées à titre indicatif. Ne retirez l'appareil de son emballage protecteur qu'au moment de son encastrement. Si vous constatez des dommages sur l'appareil, ne le branchez pas.Contactez notre Service Technique. Cet appareil correspond à la classe 3, selon la norme EN 30-1-1 pour les appareils à gaz : appareil encastré dans un meuble. Assurez-vous que l'installation de votre plaque de cuisson est réalisée dans le respect de la notice de montage. Cet appareil ne peut pas être installé dans des yachts ou des caravanes. Cet appareil doit être utilisé uniquement dans des endroits suffisamment ventilés. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance. Tous les travaux d'installation, de branchement, de réglage et d'adaptation à un autre type de gaz doivent être réalisés par un technicien agréé qui doit respecter les normes et la législation applicables, ainsi que les prescriptions des sociétés locales de distribution d'électricité et de gaz. Les dispositions applicables quant à la ventilation seront attentivement respectées. En sortie d'usine, cet appareil est adapté au type de gaz indiqué sur la plaque signalétique. S'il était nécessaire de le changer, veuillez consulter la notice de montage.Il est recommandé de faire appel à notre service technique pour l'adaptation à un autre type de gaz. Cet appareil a été conçu pour une utilisation domestique ; son utilisation à titre commercialfr Précautions de sécurité importantes

ou professionnel est interdite. N'utilisez l'appareil que pour cuisiner, jamais comme chauffage.La garantie ne sera valable que si l'utilisation pour laquelle il a été conçu a été respectée. Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. Ne laissez pas l'appareil sans surveillance pendant son fonctionnement. N'utilisez pas de couvercles ou de barrières de protection pour enfants non recommandés par le fabricant de la plaque de cuisson.Ils peuvent provoquer des accidents, notamment en raison de la surchauffe, de la combustion ou du décollement de fragments de matériaux. Cet appareil peut être utilisée par des enfants âgés de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience ou de connaissances, s'ils sont surveillés ou si une personne les a instruits de la manipulation de l'appareil en toute sécurité et s'ils ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien incombant à l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. (Précautions de sécurité importantes Précautions de sécurité importantes :Mise en garde – Risque de déflagration ! L'accumulation de gaz non brûlés dans un lieu fermé pourrait comporter un risque de déflagration. Ne placez pas l'appareil dans des courants d'air. Les brûleurs pourraient s'éteindre. Lisez attentivement les instructions et les avertissements concernant le fonctionnement des brûleurs à gaz. :Mise en garde – Risque d'intoxication ! L'utilisation d'un appareil de cuisson à gaz produit de la chaleur, de l'humidité et émet des produits de combustion dans la pièce où il est installé. Assurez-vous que la cuisine soit bien ventilée, en particulier lorsque la plaque de cuisson est en fonctionnement: laissez les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (hotte aspirante).Lorsque l'utilisation de l'appareil est intense et prolongée, une ventilation complémentaire ou plus efficace peut être nécessaire: ouvrez une fenêtre ou augmentez la puissance de la ventilation mécanique. :Mise en garde – Risque de brûlures ! ■ Les zones de cuisson et les zones adjacentes chauffent fortement.Ne touchez pas les surfaces chaudes. Ne laissez pas les enfants de moins de 8 ans s'approcher. Risque de brûlure ! ■ Si la bouteille de gaz liquide n'est pas à la verticale, du propane/butane liquide peut parvenir dans l'appareil. Des jets de flamme violents peuvent alors sortir aux brûleurs. Des composants peuvent être endommagés et devenir non étanches avec le temps, si bien que du gaz sort de manière incontrôlée. Les deux peuvent conduire à des brûlures. Utiliser les bouteilles de gaz liquide toujours en position verticale. :Mise en garde – Risque d'incendie ! ■ Les zones de cuisson chauffent fortement.Ne posez pas d'objets inflammables sur la plaque de cuisson.N'entreposez pas d'objets sur la plaque de cuisson. Risque d'incendie !Présentation de l'appareil fr

■ Ne stockez ni utilisez de produits chimiques corrosifs, de vapeurs, de matériels inflammables ni de produits non alimentaires sous cet appareil, ni à proximité. Risque d'incendie ! ■ Les graisses et les huiles surchauffées s'enflamment facilement. Ne vous absentez pas si vous avez mis de la graisse ou de l'huile à chauffer. Si elles s'enflamment, n'éteignez pas le feu avec de l'eau. Couvrez le récipient avec un couvercle hermétique pour étouffer le feu puis éteignez la zone de cuisson. :Mise en garde – Risque de blessures ! ■ Les récipients qui présenteraient des dommages, dont la taille ne serait pas adaptée, qui dépasseraient de la plaque de cuisson ou qui seraient mal placés, pourraient occasionner des lésions graves. Respectez les conseils et les avertissements concernant les récipients de cuisson. Risque de blessures ! ■ En cas d'incident, débranchez l'alimentation électrique et de gaz de l'appareil. Pour la réparation, contactez notre service technique. Risque de blessures ! ■ Ne manipulez pas l'intérieur de l'appareil. Si nécessaire, contactez notre service technique. Risque de blessures ! ■ Si l'un des boutons de commande est bloqué, ne forcez pas. Appelez immédiatement le service technique pour procéder à sa réparation ou à son remplacement. :Mise en garde – Risque de décharge électrique ! Ne pas utiliser de machines de nettoyage à vapeur pour nettoyer l'appareil. *Présentation de l'appareil Présentation de l'appareil Sur la vue d'ensemble des modèles, vous retrouverez votre appareil avec les puissances des brûleurs. ~ Page 2 Accessoires Vous pourrez obtenir les accessoires suivants auprès de notre Service Technique : Le fabricant décline toute responsabilité si ces accessoires ne sont pas utilisés ou sont employés de manière incorrecte. Support supplémentaire pour machine à Expresso Uniquement pour l'utilisation d'ustensiles dont le fond pré- sente un diamètre inférieur à 12 cm sur le plus petit brûleur. Simmer Plate Cet accessoire est prévu pour réduire le niveau de chaleur à la puissance minimum. Placer l'accessoire directement sur la grille avec les rebords orientés vers le haut, jamais en contact direct avec le brûleur. Placer le récipient au centre sur l'accessoire. Simmer Cap Ce brûleur est exclusivement destiné à une cuisson à puis- sance minimum. Pour l'utiliser, il est nécessaire de retirer le brû- leur auxiliaire et de le remplacer par le brûleur Simmer Cap.fr Brûleurs à gaz

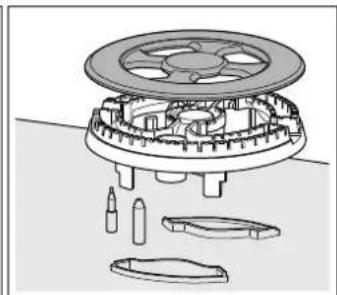

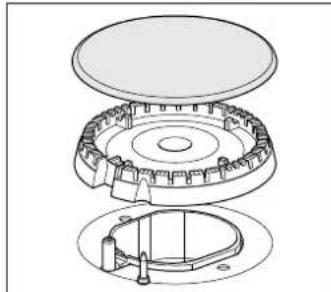

ÄBrûleurs à gaz Brûleurs à gaz Chaque bouton de commande de mise en marche indique le brûleur qu'il contrôle. Pour un fonctionnement correct de l'appareil, il est indispensable de s'assurer que les grilles et toutes les pièces des brûleurs sont correctement mises en place. N'intervertissez pas les couvercles des brûleurs. Allumage manuel

1. Appuyez sur le bouton de commande du brûleur

choisi et tournez-le vers la gauche jusqu'à la position souhaitée.

2. Approchez un allume-gaz ou une flamme (briquets,

allumettes, etc.) du brûleur. Allumage automatique Si votre plaque de cuisson dispose d'un allumage automatique (bougies):

1. Appuyez sur le bouton de commande du brûleur

choisi puis tournez-le vers la gauche jusqu'à la position de puissance maximum. Quand le bouton de commande est enfoncé, des étincelles se produisent sur tous les brûleurs. La flamme s'allume.

2. Relâchez le bouton de commande.3. Tournez le bouton de commande sur la position

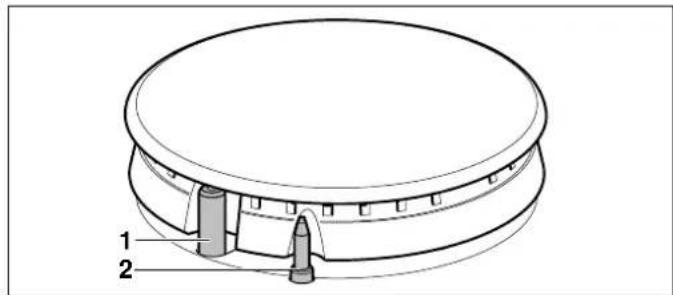

souhaitée. Si l'allumage ne se produit pas, tournez le bouton de commande sur la position de déconnexion puis répétez les étapes. Cette fois, maintenez le bouton de commande enfoncé plus longtemps (pendant 10 secondes maximum). :Mise en garde – Risque de déflagration ! Si au bout de 15 secondes la flamme ne s'est pas allumée, éteignez le brûleur et aérez la pièce. Attendez au moins une minute avant d'essayer de rallumer le brûleur. Système de sécurité Votre plaque de cuisson dispose d'un système de sécurité (thermocouple) qui empêche le passage de gaz si les brûleurs s'éteignent accidentellement. Pour que cet dispositif soit actif :

1. Allumez le brûleur normalement.2. Maintenez le bouton de commande enfoncé sans le

lâcher pendant 4 secondes après l'allumage de la flamme. Éteindre un brûleur Tournez le bouton de commande correspondant vers la droite jusqu'à la position 0. Niveaux de chauffe Les variateurs vous permettent de régler la puissance dont vous avez besoin entre les niveaux maximum et minimum. Avertissements Pendant le fonctionnement du brûleur, il est normal d'entendre un léger sifflement. Lors des premières utilisations, il est normal que des odeurs se dégagent. Mais cela ne suppose aucun dysfonctionnement. Ces odeurs disparaîtront petit à petit. Une flamme de couleur orange est normale. Ceci est dû à la présence de poussière dans l'atmosphère, de liquides déversés, etc. S'il se produit une extinction accidentelle des flammes du brûleur, éteignez le bouton de commande du brûleur et attendez au moins 1 minute avant de le rallumer. Quelques secondes après avoir éteint le brûleur, un son est émis (coup sec). Il ne s'agit pas d'une anomalie, ceci signifie que la sécurité a été désactivée. Conservez le brûleur le plus propre possible. Si les bougies sont sales, l'allumage sera défectueux. Nettoyez-les régulièrement avec une petite brosse non métallique. Attention, à ne pas cogner violemment les bougies. 1 bougie 2 thermocouple Position

Bouton de commande éteint Flamme grande

Ouverture ou capacité maximums et connexion électrique Flamme petite

Ouverture ou capacité minimums

Récipients de préparation fr

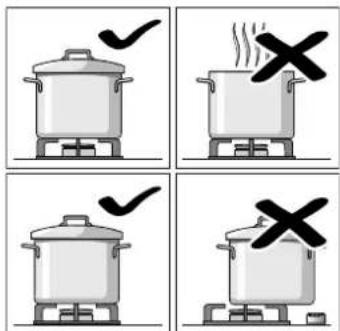

Conseils pour cuisiner ÅRécipients de préparation Récipients de préparation Récipients appropriés Conseils d'utilisation Remarque : En cas d'utilisation avec certaines poêles ou casseroles, une légère déformation passagère de la surface de cuisson en acier peut se produire. C'est normal et cela ne nuit pas au bon fonctionnement de l'appareil. Les recommandations suivantes vous aident à économiser de l'énergie et vous empêchent d'endommager les ustensiles : Brûleur Très fort - Fort Moyen Lent Brûleur wok Bouillir, cuire, rôtir, dorer, pael- las, cuisine asia- tique (Wok) Réchauffer et garder au chaud : plats préparés, plats cuisinés Brûleur rapide Escalope, steak, omelette, fritures Riz, béchamel, ragoût Cuisson à la vapeur : pois- son, légumes Brûleur semi- rapide Pommes de terre vapeur, légumes frais, potages, pâtes Réchauffer/garder au chaud des plats cuisinés et préparer des ragoûts délicats Brûleur auxi- liaire Faire cuire : ragoûts, riz au lait, caramel Décongeler et cuire à feu doux : légumes secs, fruits, produits congelés Faire fondre : beurre, choco- lat, gélatine. Brûleur Diamètre minimum du récipient Diamètre maximum du récipient Brûleur wok 22 cm - cm Brûleur rapide 22 cm 26 cm Brûleur semi-rapide 14 cm 20 cm Brûleur auxiliaire 12 cm 16 cm Utilisez des récipients de la taille appropriée à chaque brûleur. N’utilisez pas de petits récipients sur les grands brûleurs. La flamme ne doit pas toucher les côtés du récipient. N'utilisez pas de récipients déformés, ayant tendance à être instables sur la plaque de cuisson. Les récipients pourraient se renverser. N'utilisez que des récipients à base plane et épaisse. Ne cuisinez pas sans couvercle ni avec celui-ci mal mis. Vous risqueriez ainsi de perdre une partie de l'énergie. Placez le récipient bien au centre du brûleur. Dans le cas contraire, il risque de se renverser. Ne placez pas les récipients de grande taille sur les brûleurs situés près du boutons de commandes. Ils risqueraient d'être endommagés en raison de l'excès de chaleur.fr Nettoyage et maintenance

2Nettoyage et maintenance Nettoyage et maintenance Nettoyage Quand l’appareil a refroidi, nettoyez-le avec une éponge, de l’eau et du savon. Après chaque utilisation, nettoyez la surface des différents éléments du brûleur quand il a refroidi. Si des restes sont laissés (aliments recuits, gouttes de graisse, etc.), même infimes, ils s'incrusteront dans la surface et seront plus difficiles à éliminer par la suite. Les trous et les rainures doivent être propres afin que la flamme soit optimale. Le frottement de certains récipients peut laisser des traces métalliques sur les grilles. Lavez les brûleurs et les grilles à l'eau savonneuse et frottez-les à l'aide d'une brosse non métallique. Si les grilles disposent de chevilles en caoutchouc, faites très attention en les nettoyant. Les chevilles peuvent se détacher et la grille peut rayer la plaque de cuisson. Séchez toujours complètement les brûleurs et les grilles. La présence de gouttes d'eau ou de zones humides au début de la cuisson peut détériorer l'émail. Après le nettoyage et le séchage des brûleurs, assurez- vous que les couvercles sont bien placés sur le diffuseur. Attention ! N'utilisez pas de machines de nettoyage à vapeur. Cela pourrait endommager la plaque de cuisson. Maintenance Nettoyez immédiatement tous les liquides qui coulent. Vous éviterez ainsi que les restes d'aliment ne collent et économiserez des efforts inutiles. En raison des hautes températures supportées, le brûleur wok et les zones en acier inoxydable (lèchefrite, pourtour des brûleurs, etc.) peuvent changer de couleur. Cela est normal. Après chaque utilisation, nettoyez ces zones avec un produit adapté à l'acier inoxydable. Il est recommandé d'utiliser régulièrement le produit de nettoyage disponible auprès de notre service technique sous le code 464524. Attention ! La nettoyant d’acier inoxydable ne doit pas être utilisé dans la zone autour du bandeau de commandes. Les indications (sérigraphie) pourraient être effacées. Ne laissez pas de liquides acides (jus de citron, vinaigre, etc.) sur la plaque de cuisson. Placez les récipients sur les grilles, jamais directement sur le brûleur. Vérifiez que les grilles et les couvercles des brûleurs sont bien placés avant de les utiliser. Manipulez soigneusement les récipients sur la plaque de cuisson. Ne cognez pas la plaque de cuisson et n'y posez pas d'objets lourds.Anomalies, que faire ? fr

3Anomalies, que faire ? Anomalies, que faire ? Dans certains cas, les défauts survenus peuvent facilement être éliminés. Avant d'appeler le service après-vente, observez les remarques suivantes : Anomalie Cause probable Solution Le fonctionnement électrique général est en panne. Fusible défectueux. Vérifiez dans le boîtier de fusibles général si le fusible est en panne et remplacez-le. L'interrupteur magnétothermique ou un interrupteur dif- férentiel a sauté. Vérifiez dans le tableau de distribution électrique si l'inter- rupteur magnétothermique ou un interrupteur différentiel a sauté. L'allumage automatique ne fonctionne pas. Il peut y avoir des résidus d’aliments ou de nettoyage entre les bougies et les brûleurs. L'espace entre la bougie et le brûleur doit être propre. Les brûleurs sont mouillés. Séchez soigneusement les couvercles du brûleur. Les couvercles du brûleur sont mal placés. Vérifiez que les couvercles sont bien placés. L'appareil n'est pas raccordé à la terre, est mal raccordé à la terre, ou la prise de terre est défectueuse. Contactez votre installateur électrique. La flamme du brûleur n'est pas uniforme. Les pièces du brûleur sont mal placées. Placez correctement les pièces sur le brûleur correspon- dant. Les rainures du brûleur sont sales. Nettoyez les rainures du brûleur. Le flux de gaz ne paraît pas normal ou aucun gaz ne sort. Le passage de gaz est obstrué par des robinets intermé- diaires. Ouvrez les robinets intermédiaires éventuels. Si le gaz provient d'une bouteille, vérifiez qu'elle n'est pas vide. Changez la bouteille. Il y a une odeur de gaz dans la cuisine. Un robinet est ouvert. Fermez les robinets. Mauvais raccord de la bouteille. Vérifiez que le raccord est parfait. Fuite de gaz éventuelle. Fermez l'arrivée générale du gaz, aérez l'enceinte et pré- venez immédiatement un technicien d'installation agréé afin qu'il vérifie et qu'il atteste du bon fonctionnement de l'installation. N'utilisez pas l'appareil jusqu'à ce que l'absence de fuite de gaz dans l'installation ou l'appareil ait été vérifiée. Le brûleur s'éteint immédiate- ment après avoir relâché le bouton de commande. Vous n'avez pas maintenu le bouton de commande enfoncé suffisamment longtemps. Une fois le brûleur allumé, maintenez le bouton de com- mande enfoncé quelques secondes de plus. Les rainures du brûleur sont sales. Nettoyez les rainures du brûleur.fr Service après-vente

4Service après-vente Service après-vente Si vous faites appel à notre Service Technique, vous devez communiquer le numéro de produit (E-Nr.) ainsi que le numéro de fabrication (FD) de l'appareil. Cette information figure sur la plaque signalétique située sur la partie inférieure de la plaque de cuisson, et sur l'étiquette de la notice d'utilisation. Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente. Commande de réparation et conseils en cas de dérangements Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d’origine adaptées à votre appareil. Conditions de garantie Si, contrairement à nos attentes, l'appareil présente un dommage ou ne respecte pas les exigences de qualité prévues, veuillez nous l'indiquer dans les plus brefs délais. Pour que la garantie soit valide, l'appareil ne devra pas avoir été manipulé, ni soumis à une mauvaise utilisation. Les conditions de garantie applicables sont celles établies par la représentation de notre entreprise dans le pays où l'achat a été effectué. Il est possible d'obtenir des informations détaillées dans les points de vente. Il est nécessaire de présenter le bon d'achat pour bénéficier de la garantie. Tout droit de modification réservé. 7Protection de l'environnement Protection de l'environnement Si la plaque signalétique de l'appareil comporte le symbole ), observez les remarques suivantes. Elimination écologique Eliminez l'emballage en respectant l'environnement. L'emballage de votre appareil a été fabriqué avec les matériaux indispensables pour garantir une protection efficace pendant le transport. Ces matériaux sont entièrement recyclables, ce qui réduit l'impact sur l'environnement. Nous vous encourageons à contribuer également à la préservation de l'environnement, en suivant les conseils ci-dessous : ■ déposez l'emballage dans une benne de recyclage adaptée, ■ avant de vous défaire d'un appareil, mettez-le hors d'état. Consultez votre administration locale pour connaître l'adresse du centre de collecte de matériels recyclables le plus près de chez vous, et apportez-le à ce site, ■ ne jetez pas l'huile usagée dans l'évier Conservez-la dans un récipient fermé et remettez-le à un point de collecte ou, le cas échéant, dans un bac approprié (qui sera remis à un déversoir contrôlé ; ce n'est probablement pas la meilleur solution, mais nous évitons ainsi de polluer l'eau). B 070 222 145 FR 01 40 10 12 00 CH 0848 840 040 Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.it
