Producttype	Inbouw gaskookplaat
Merk	Constructa
Model	CA114252
Aantal branders	4
Hulpbrander	1 kW
Semi-snelle brander	1,75 kW
Snelle brander	3 kW
Mini wokbrander	3,3 kW
Ontsteking	Automatisch (bougies) en handmatig
Veiligheid	Thermokoppel (vlambeveiliging)
Voeding	Gas en elektriciteit (voor ontsteking)
Apparaatklasse	Klasse 3 (inbouw)
Gebruik	Huishoudelijk, maximale hoogte 2 000 m
Reiniging	Zeepwater, spons, niet-metalen borstel
Onderhoud	Regelmatige reiniging van de branders, vermijd zure vloeistoffen
Beschikbare accessoires	Houder voor espressomachine, Simmer Cap brander
Klantenservice	Neem contact op met de technische dienst voor reparaties en onderdelen
Garantie	Geldig op vertoon van de aankoopbon
Milieubescherming	Recyclebare verpakking, afvoer volgens WEEE-richtlijn

Veelgestelde vragen - CA114252 CONSTRUCTA

Hoe steek ik een brander aan?

Om een brander aan te steken, draai de bijbehorende bedieningsknop naar links tot de gewenste stand. Als de automatische ontsteking aanwezig is, ontstaan er vonken. Houd de knop 4 seconden ingedrukt na het aansteken om het veiligheidssysteem (thermokoppel) te activeren. Als de ontsteking niet plaatsvindt, wacht dan ten minste een minuut voordat u het opnieuw probeert.

Wat te doen als de automatische ontsteking niet werkt?

Controleer of de ruimte tussen de bougie en de brander schoon is, of de branders droog zijn en of de deksels goed zijn geplaatst. Als het probleem aanhoudt, controleer dan de elektriciteitsvoorziening of neem contact op met een erkende installateur.

Waarom is de vlam niet gelijkmatig?

Zorg ervoor dat de onderdelen van de brander correct zijn geplaatst en dat de gleuven van de brander schoon zijn. Reinig de gleuven met een niet-metalen borstel.

Wat te doen bij gaslucht?

Sluit onmiddellijk de hoofdgaskraan, ventileer de ruimte en gebruik het apparaat niet. Neem contact op met een erkende technicus om de installatie te controleren. Schakel geen schakelaars of vlammen in.

Hoe doof ik een brander?

Draai de bijbehorende bedieningsknop naar rechts tot de stand 0.

Welke pannen gebruiken?

Gebruik pannen met een vlakke en dikke bodem, met een diameter die past bij elke brander (zie tabel in de handleiding). Gebruik geen vervormde of instabiele pannen.

Hoe reinig ik de branders?

Laat de branders afkoelen, was ze en de roosters met zeepwater en een niet-metalen borstel. Droog ze volledig voordat u ze weer monteert. Gebruik geen stoomreiniger.

Wat te doen als de brander uitgaat nadat ik de knop loslaat?

Houd bij het aansteken de knop ten minste 4 seconden ingedrukt nadat de vlam is aangestoken om het thermokoppel te activeren. Als het probleem aanhoudt, reinig dan de gleuven van de brander.

Kan ik een stoomreiniger gebruiken?

Nee, het gebruik van een stoomreiniger is verboden omdat het apparaat kan beschadigen.

Waar vind ik het productnummer voor de klantenservice?

Het productnummer (E-Nr.) en het fabricagenummer (FD) staan op het typeplaatje onder de kookplaat en op het etiket van de gebruiksaanwijzing.

GEBRUIKSAANWIJZING CA114252 CONSTRUCTA

4 Halfsnelbrander tot 1,75 kW
5 Snelbrander tot 3 kW
6 Mini-wok-brander tot 3,3 kW

Inhaltsverzeichnis

Gebruik volgens de voorschriften 27

Belangrijkeveiligheidsvoorschriften. 28

Het apparaat leren kennen 29

Toebehoren

Gasbranders 30

Handmatige vonkontsteking. 30

Eenbranderuitdoven. 30

Vermogensstanden 30

Waarschuwingen 30

Tips bij het bereiden 31

Kookpannen 31

Geschikte pannen 31

Gebruiksaanwijzingen 31

Reinigen en onderhoden 32

Reiniging 32

Onderhoud. 32

Watetdoenbijingstoringen? 33

Servicedienst 34

Garantievoorwaarden 34

Milieuvriendelijk afvoeren 34

Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.constructa.de en in de online-shop: www.constructa-eshop.com

Gebruik volgens devoorschriften

Lees deze instructies aandachtig. Alleen dan kurz u uw apparaat op een juiste en veilige manier gebruiken. Bewaar de gebruiks- en installmente-instructies en overhandig deze met het apparaat indien het van eigenaar wisselt.

De fabrikant is vrij van elke verantwoordelijkheid, indien de beschikkingen van deze handleiding nicht nageleefd worden.

De afbeeldingen die bij deze aanwijzingen staan afgedrukt zich slechts ter orientatie.

Haal het apparaat Niet uit de beschermende verpakking, tot het moment van de inbouw. Indien u schade waarneemt aan het apparaat, sluit het dan Niet aan. Neem contact op met once Technische Dienst.

Dit apparaat behoort tot klasse 3, volgens de norm EN 30-1-1 voor gasapparaten: apparaat ingebouwd in een meubel.

Zorg, voordat uw nieuwe kookplaat geinstalleerd worden, dat de installmentieuitgevoerd worden volgens het installmentievoorschrift.

Dit apparaat mag nicht worden geinstalleerd in jachten of caravans.

Dit apparaat mag alleen gebruikt worden in voldoende geventileerde ruimtes.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Alle werkzaamheden betreffende installmentie, afstelling en aanpassing aan een ander soort gas要去en worden uitgevoerd door een bekwaam installer, waar bij alle toepasbare normen en wetgeving en de voorschriften van de lokale gas- en elektriciteitsmaatschappijen要去en worden nageleefd. Er worden met name gelet op de voorschriften met betrekking tot ventilatie.

Dit apparaat is vanuit de fabriek aangepast aan het soort gas dat vermeld staat op het gegevensplaatje. Raadpleeg het installmentievoorschrift indien dat gewijzigd moet worden.Het worden aanbevolen once Technische diest te bellen voor de aanpassing aan een ander soort gas.

Dit apparaat is enkel ontworpen voor huishoudelijk gebruik. Commercieel of professioneel gebruik hiervan is Niet toegestaan. Gebruik het apparaat enkel om te koken, nooit als verwarming. De garantie is alleen geldig als het apparaat gebruikt worden voor het doel waarvoor het ontworpen is.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Zorg ervoor dat er tijdens het gebruik van het apparaat.altijdtoezicht is.

Gebruik geen deksels of beschermingsbarrières voor kinderen die nicht aanbevolen worden door de fabrikant van de kookplaat. Ze können ongevalten veroorzaken, bv. wegens oververhitting, ontsteking of loskomen van materiaaldeeltjes.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, wanner een onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat zich geinformeerd en op de hoogte� van de gezavern die hieruit konnen voorvloeien.

Kinderen mogen nicht met het apparaat spelen. Kinderen mogen het toestel Niet zonder toezicht schoonmaken of onderhonden.

Belangrijke veiligheidsvoorschriften

Waarschuwing - Deflagratiegevaar!

Ophoping van onverbrand gas in een afgesloten ruimteveroorzaakt deflagratiegevaar. Stel het apparaat Niet bloot aan luchtstromen. De branders zouden kunnen uitgaan. Lees de aanwijzingen en waarschuwingen omtrent de werkung van gasbranders aandachtig door.

Waarschuwing - Risico op vergiftiging!

Het gekruik van een gaskookapparaatveroorzaakt warmte, vocht enverbrandingsproducten in de ruimte waar het geinstalleerd is. Zorg voor een goedeventilate in de keuken, met name wannerkookplaat aan staat:That:afzuiigkap).Bij intensief en langdurig gekruik van het apparaat kan extra of doeltreffendeventilate nodig zijn:zet een raam open ofverhoog het vermogen van de mechanischeventatie.

Waarschuwing - Gevaar voor Andwonden!

• De kookzones en nabijgelegen zones worden zeer heet. Raak de hete oppervlakken nooit aan. Houd kinderenjonger dan 8aar uit de buurt.

Wanneer de fles voor vloeijaar gas Niet loodrecht staat, kan het vloeibare propaan/ butaan/ in het apparaat verechtkomen. Er kuren dan heftige steekvammen bij de branders optreden. Onderdelen kuren beschadigd raken en in de loop van de tijd ondicht worden, waardoor er op een ongecontroleerde manier gas ontsnapt. Deze beiden oorzaken kuren leiden tot verbrandingen. Flessen voor vloeijaar gas altijd in een loodrechte stand honden.

Waarschuwing - Brandgevaar!

• De kookzones worden zeer heet. Leg nooit ontvlambare voorwerpen op de kookplaat. Bewaar geen voorwerpen op de kookplaat.

Sla geen corrosieve chemische producten, stoom, ontvlambare materialen of niedvoedingsmiddelen op onder dit huishoudelijk apparaat of in de buurt waarvan.

Oververhit vet of olie vat gemakkelijk vlam. Ga nooit weg terwijl u vet of olie verhit. Indien dit vlam vat, doof het vuur dan nicht met water. Doe een deksel op de pan om het vuur te doven en zet de kookzone uit.

Waarschuwing - Risico op verwonding!

Pannen die beschadigd zijn, een ongeschikte afmeting hebben, buiten de randen van de kookplaat uitkomen of nicht goed geplaatst� kunnen ernstig letselveroorzaken. Neem de tips en waarschuwingen omtrent pannen in acht.
Sluit bij storing de stroom- en gastoevoer van het apparaat af. Bel voor de reparatieijke Technische Dienst.
Manipuleer de binnenzijde van het apparaat Niet. Bel indien nodig onsite Technische Dienst.
- Indien een van de knoppen Niet kan worden gedraaid, forceer deze Niet. Bel onmiddelijk met de Technische Dienst voor reparatie of verwangting�avan.

Waarschuwing - Gevaar voor elektrische schokken!

Gebruik geen stoomreinigers om het apparaat te reinigen.

Het apparaat leren kennen

In het modelloverzicht vindt u uw apparaat met de brandervermogens. Blz. 2

Toebehoren

Onderstaand toebehoren kan worden verkreten bij de Technische Dienst:

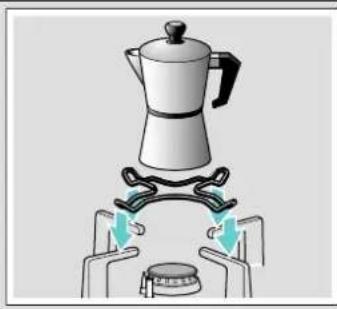

Extra houder voor espressokoker

Alleen voor gebruik van kookgerei met een bodem diameter van minder dan 12 cm op dekleinste brander.

Simmer Plate

Dit toebehoren is ontworpen om het warmteniveau in het minimumvermögen te verlagen.
Plaats het toebehoren rechtstreeks op het rooster met de conussen maar boven, nooitrechtstreeks op de brander.
Plaats de pan op het midden van het toebehoren.

Simmer Cap

Brander die uitsluitend bedoeld is voor het koken op de laagste stand. Voor het gebruik hiervan, moet de hulpbrander verwijderd worden en verrangen worden door de Simmer Cap brander.

De fabrikant neemt geen verantwoordelijkheid op zich wanner deze toebehoren Niet of verkeerd gebruikt worden.

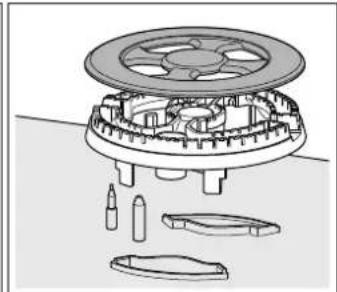

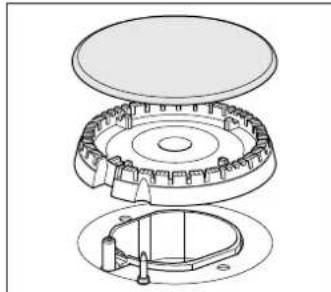

Gasbranders

Op elke bedieningsknop staat de brander aangeduid die deze controlet.

Voor een correcte werkung van het apparaat is het moodzakelijk om te controleren of de roosters en alle delen van de branders jeist geplaatst zijn. Verwissel de deksels van de branders Niet.

1. Druk op de knop van de gekozen brander en draai deze waar links tot de gewenste stand.

2. Breng een aansteker of vlam (aanstekers, lucifers, enz.) bij de brander.

Indien uw kookplaat beschikt over automatische vonkontsteking (bougies).

1. Druk op de knop van de gekozen brander en draai deze waar links tot de maximale vermogensstand. Terwijl de knop ingedrukt is, ontstaan vonden in alle branders. De vlam gaat aan.
2. Laat de knop los.
3. Draai de knop in de gewenste stand.

Indien keine nicht ontvamt, draai de knop in de uitstand en herhaal de stappen. Houd deutschekeer de knop langer ingedrukt (tot 10 seconden).

Waarschuwing - Deflagratiegevaar!

Indien na het verstreijken van 15 seconden de vlam nicht aangaat, schakel de brander uit en open de deur of het venster van de ruimte. Wacht minstens een minuut voordat u probeert de brander aan te steken.

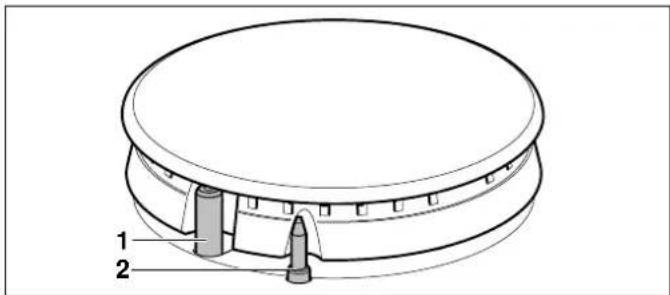

Veiligheidssystem

Uw kookplaat beschikt over een veiligheidssystem (thermokoppel) dat de gasuitlaat verhindert indien de branders per ongeluk uitgaan.

1 bougie
2 thermokoppel

Om te garanderen dat deze voorziening actief zou zijn:

1. Ontsteek de brander op gewone wijze.
2. Laat de knop Niet los, houd deutsche stevig ingedrukt gedurende 4 seconden nadat de vlam ontstoken is.

Een brander uitdoven

Draai de overeenstemmende knop maar rechts tot stand 0.

Vermogensstanden

Met de progressieve knoppen kan het vermogen geregeld worden dat u nodig heeft,:tussen de maximum- en de minimumstand.

Stand	●	Knop gesloten
Grote vlam	○	Maximale opening of capacititeit en elektrische vonkontsteking
Kleine vlam	○	Minimale opening of capacititeit

Waarschuwingen

Tijdens de werkking van de brander is het normal dat u een zachte fluittoon hoor.

De eerste keren dat het apparaat gebruikt worden is het normaal dat er geuren vrijkomen. Dit betekent geen risico noch defecte werkung. Deze verdwijnen na verloop vanijd.

Een vlam met een oranje kleur is normala. Dit komt door de aanwezigheid van stof in de omgeving, gemorste vloeistof, enz.

Mocht de vlam van de brander per ongeluk uitgaan, sluit dan de bedieningsknop van de brander en wacht ten minste 1 minuut alvorens hem wee ter proberen aan te steken.

Enkele seconden nadat de brander uitgaat, klinkt er een geluid (plof). Dit is geen afwijking, dit betekent dat de veiligheid gedeactiveerd is.

Houd zo zuiver möglichk. Indien de bougies vuil zich, zal de ontsteking gebrekkig zich. Reinig deze regelmatig met eenkleine nicht-metalen borstel, houd er rekening

mee dat de bougies geen harde schokken mogen ondergaan.

Tips bij het bereiden

Brander Zeer hevig - Hevig	Middelhoog Laag
Wokbrander Aan de kook brengen, koken, braden, aanbakken, paella's, Aziatische gerechten (wok)	Opwarmen en warm honden: bereid voedsel, Kant-en-klaar-maaltijden
Snelbrander Schnitzel, steak, omelet, gefri-turde gerechten	Rijst, becha-mel, ragout	Stomen: vis, groenten
Halfsnelbrander Gestoomde aard-appelen, verse groenten, maal-tijdsoepen, pas-tagerechten	Opwarmen en warm honden van Kant-en klaarmaaltijden en verfijnde stoofschotels berei-den
Hulpbrander Koken: stoof-schotels, rijste-pap, karamel	Ontdooien en langzaam koken: peul-vruchten, fruit, diepvriespro-ducten	Bereiden/smelten: boter, chocolde, gelatine

Kookpannen

Geschikte pannen

Brander Minimumdiameter van de pan	Maximumdiameter van de pan
Wokbrander 22 cm - cm
Snelbrander 22 cm 26 cm
Halfsnelbrander 14 cm 20 cm
Hulpbrander 12 cm 16 cm

Gebruiksaanwijzingen

Aanwijzing: Bij gebruik met bepaalde pannen kan er een tijdelijke, lichte verrorming van de stalen kookvlakken ontstaan. Dit is normala en heeft geen invloed op de werking van het apparaat.

De volgende adviezen helpen u om energia te sparen en schade aan het kookgerei te voorkomen:

Gebruik pannen met een geschiktte maat voor elke brander.

Gebruik geenkleine pannen op grote branders.De vlam mag de zijkanten van de pan nicht raken.

Gebruik geen verrormde pannen die onstabel staan op de kookplaat. De pannen zonden können kantelen.

Gebruik alkijd pannen met een vlakke en dikke bodem.

Kook nicht zonder deksel of met verschoven deksel. Een deel van de energia gaat verloren.

Plaats de pan op het midden van de brander. Zo Niet, dan kan deze omvallen.

Plaats geen große pannen op de branders naast de knoppen. Deze{kunnen beschadigd worden wegens te hoge temperatuur.

Plaats de paffen op de roosters, nooitrechtstreeks op de brander.

Controleer voor gebruik of de roosters en de branderdeksels op de juiste wijze zijn geplaatst.

Hanteer de pannen voorzichtig op de kookplaat. Stoot Niet gegen de kookplaat aan, nochplaats hierop te hoge gewichten.

Reinigen en onderhoden

Reiniging

Wanner het apparaat koud is, reinig het met een spon, water en zeep.

Reinig na elk gebruik het oppervlak van de verschillende elementen van de brander, nadat deze is afgekoeld. Achtergebleven resten (aangekoekt voedsel, vetdruppels, enz.), hoe weinig ook, zetten zich vast op het oppervlak en zijn later moeilijker te verwijderen. Voor een correcte vlam要去en de openings en gleuven schoon�n.

De beweging van sommige pannen kan metaalresten城县.

Reinig de branders en de roosters met zeepsop en wrijf erover met een Niet-metalen borstel.

Indien de roosters rubber voetjes hebben, wees voorzichtig bij het reinigen hiervan. De voetjes+kennen losraken en het rooster kan de kookplaat krassen.

Droog de branders en de roosters alktd volledig. De aanwezigheid van waterdruppels of vochtige zones bij de aanvang van het koken kan het email beschadigen.

Na het reinigen en drogen van de branders, zorg dat de brandenderdeksels juist geplaatst zich op de diffusor.

Attentie!

Gebruik geen stoomreinigers. Dit zou de kookplaat können beschaden.

Onderhoud

Reinig meteen gemorste vloeistof. Zo worden vermeden dat de etensresten zouden kleven en bespaart u onnodige inpansingen.

Vanwege de hoge temperatuur konnen de wokbrander en de roestvrij stalen zones (vetpot, omtrek van de branders, etc.) van kleur veranderen. Dit is normala. Reinig, na elk gebruik, deze zones met een geschikt product voor roestvrij staal.

Er worden aanbevolen regelmatig het reinigingsmiddel te gebruiken dat beschikkaar is bij once technische Dienst met code 464524.

Attentie!

Het schoonmaakmiddel voor roestvrij staal mag Niet gebruikt worden in de zone rond de bedieningsknoppen. Dit om te voorkomen dat de aanwijzingen (serigrafie) worden uitgeveegd.

Laat geen zure vloeistoffen (citroensap, azijn, enz.) op de kookplaat.

? Wat te doein bij storingen?

Soms konnen storingen gemakkelijk worden verholpen.

Neem de volgende aanwijzingen in acht voor u de

servicedienst belt:

Afwijking Mogelijk ooorzaak Oplossing
De algemene elektrische wer-king is defect.	Defecte zekering. Controller in de zekeringkast of de zekering stuk is en ver-vang.De automaat of een differentieel is gesprongen.	Controller op het schakelbord of de automaat of een diffe- rentieel is gesprongen.
De automatische vonkontste-king werkt nicht.	Er kuren voedingsresten of resten van reinigingsmidde- lenussen de bougies en de branders zitten.	De ruimteussen de bougie en de brander moet schoonRCTijn.
	De branders zich nat. Maak de branderdeksels zorgvuldig droog.
	De branderdeksels zich nielt juist geplaatst. Controller of de deksels juist geplaatst zich.
	Het apparaat is nielt geaard, nielt goed aangesloten of de aardleiding is defect.	Neem contact op met de elektrische installerateur.
De vlam van de brander is Niet gelrijkmatig.	De delen van de brander zich nielt juist geplaatst. Plaats de onderdelen op de juiste wijze op de bijbeho-rende brander.
	De gleuven van de brander zich vuil. Reinig de gleuven van de brander.
De gastroom lijkt Niet nor-maal of er komt geen gasuit.	De gasuitlaat is gesloten met afsluitkranen. Open de mogelijkke afsluitkranen.
	Indien het gas uit een gasfles kommt, kijk dan of deze leegRCTis.	Vervang de gasfles.
Het ruikt maar gas in de keu-ken.	Een kraan is open. Sluit de kranen.
	De gasfles is nielt goed aangesloten. Controller of de aansluiting perfect is.
	Mogelijk gaslek. Draai de gaskraan zich, ventileer de ruimte en waar-schuw onmiddelijk een installmenttechnicus, voor controle en certificatie van de installmentie. Gebruik het apparaat niets totdat zeker is gesteld dat er geen gaslek is in de installa-tie of het apparaat.
De brander.gaat meteen UIT als de knop worden losgelaten.	De knop is nielt lang genoeg ingedrukt.	Houd de knop, nadat de brander ontvlamt, nog enkele seconden ingedrukt.
	De gleuven van de brander zich vuil. Reinig de gleuven van de brander.

Servicedienst

Indien onze Technische Dienst aangevraagd worden, dient het productnummer (E-Nr.) en het fabricagenummer (FD) van het apparaat te worden verstrecht. Deze informatie staat op het gevevensplaatje, op de onderzijde van de kookplaat en op het label van de gebruiksaanwijzing.

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL0884244080

B 070 222 145

Vertrouv op de competentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie worden uitgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.

Garantievoorwaarden

Indien het apparaat, gegen once verwachting in, schade vertoont of Niet voldoet aan de voorziene

kwaliteitseisen, verzoeken we u om ons dit zo snel möglich te latent weten. Opdat de garantie geldig zou zich, mag het apparaat Niet gemanipuleerd noch onderworpen zich aan een ongeschikt gebruik.

De garantievooraarden die van toepassing zijn, worden bepaald door de vertegenwoordiging van once onderneming in het land waarin de aankoop uitgevoerd is. U knot gedetailleerde informatie aanvragen op once verkooppunten. U要去 het aankoopbewijs tonen om gebruik te make n van de garantie.

Recht op wijzigingen voorbehonden.

Milieubescherming

Staat het symbool op het typeplaatje, neem dan de volgende aanwijzingen in acht.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparatus is gekenmerkt in
overeenstemming met de Europese richtlijn
2012/19/EU betreffende afgedankte

elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

De verpakking van uw apparaat is vervaardigd uit materialen die striktoodnkazelijk+zijn om een goede bescherming te garanderen tijdens het vervoer. Deze materialen zijn volledig recyclebaar, op deze wijze worden het milieueffect verminderd. We nodigen uuit om ook bij te dragen tot het behoud van het milieu, door onderstaande raadgevingen op te volgen:

• gooi de verpakking in de waarvoor bestemde container voor recycling,
• maak een afgedankt apparaat onbruikbaar alvorens het weg te doen. Raadpleeg bij uw lokale overheid het adres van het dichtstbijzijnde inzamelplaats voor recyclebaar materiaal en leveraar uw apparaat in,
  spoel gebruekte olie nicht door de goatsteen. Bewaar deze in een gesloten vat en geef deze af in een inzamelpunt of bij het ontbreken hiervan, in een vuilnisbak, (deze komtterecht op een gecontroleerde stortplaats; waarschijnlijk is dit nicht de Beste oplossing, maar we vermijden waterverontreiniging).
