JKFN604F5 - Cuisinière JUNO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière avec table de cuisson vitrocéramique
Marque	JUNO
Modèle	JKFN604F5
Nombre de zones de cuisson	4
Technologie de chauffage	Rayonnement
Diamètre des zones de cuisson	Avant gauche : 210 mm, Arrière gauche : 145 mm, Avant droit : 145 mm, Arrière droit : 180 mm
Puissance nominale par zone	Avant gauche : 2300 W, Arrière gauche : 1200 W, Avant droit : 1200 W, Arrière droit : 1800 W
Tension d'alimentation	220-240 V ~ 50-60 Hz
Puissance totale	6,5 kW
Consommation d'énergie de la table de cuisson	179,7 Wh/kg
Type de commande	Manettes du four
Sécurité	Voyant de chaleur résiduelle, dispositif de sécurité enfants recommandé
Entretien et nettoyage	Nettoyant spécifique pour vitrocéramique, racloir spécial, éviter produits abrasifs
Installation	Par un professionnel qualifié, respecter les espacements minimaux, ventilation adéquate
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine, contacter un service après-vente agréé
Numéro de modèle (PNC)	949 594 385 00
Type	58 AAD 02 ZO
Pays de fabrication	Allemagne

FOIRE AUX QUESTIONS - JKFN604F5 JUNO

Comment nettoyer la table de cuisson vitrocéramique ?

Utilisez un nettoyant spécifique pour vitrocéramique et un racloir spécial. Enlevez immédiatement les matières contenant du sucre ou le plastique fondu. Après refroidissement, nettoyez avec un chiffon humide et un peu de détergent doux, puis séchez avec un chiffon doux. Évitez les produits abrasifs, les tampons à récurer et les objets métalliques.

Que faire si la table de cuisson ne s'allume pas ?

Vérifiez que le fusible n'a pas disjoncté. Si le problème persiste, contactez un électricien qualifié ou le service après-vente agréé.

Comment utiliser correctement les zones de cuisson ?

Placez l'ustensile sur la zone avant de l'activer. Utilisez des récipients dont le fond correspond au diamètre de la zone. Ne faites jamais fonctionner une zone vide ou sans récipient. Éteignez les zones après chaque utilisation.

Que signifie le voyant de chaleur résiduelle ?

Le voyant s'allume lorsqu'une zone de cuisson est encore chaude après utilisation. Il y a risque de brûlures, ne touchez pas la zone tant que le voyant est allumé.

Puis-je utiliser des ustensiles en aluminium ou en cuivre ?

Les ustensiles avec un fond en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique. Il est préférable d'utiliser des récipients à fond plat et épais, et de les soulever plutôt que de les faire glisser.

Comment installer correctement la cuisinière ?

L'installation doit être effectuée par un professionnel qualifié. Respectez les espacements minimaux par rapport aux autres appareils, installez un panneau de séparation ignifuge sous l'appareil, et assurez-vous que l'alimentation électrique est adaptée et mise à la terre.

Que faire en cas de fissure de la surface vitrocéramique ?

Éteignez immédiatement l'appareil et débranchez-le pour éviter tout risque d'électrocution. Contactez le service après-vente agréé pour faire remplacer la surface.

Comment économiser de l'énergie lors de la cuisson ?

Placez l'ustensile sur la zone avant de l'activer, utilisez des couvercles, chauffez uniquement l'eau nécessaire, et utilisez la chaleur résiduelle pour maintenir au chaud ou faire fondre.

Où trouver le numéro de série et la plaque signalétique ?

La plaque signalétique se trouve au bas de la table de cuisson. Elle contient le modèle, le numéro de série (PNC), le type, la tension et la puissance.

Comment contacter le service après-vente ?

Contactez votre revendeur ou un service après-vente agréé. Munissez-vous des informations de la plaque signalétique (modèle, PNC, numéro de série). Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

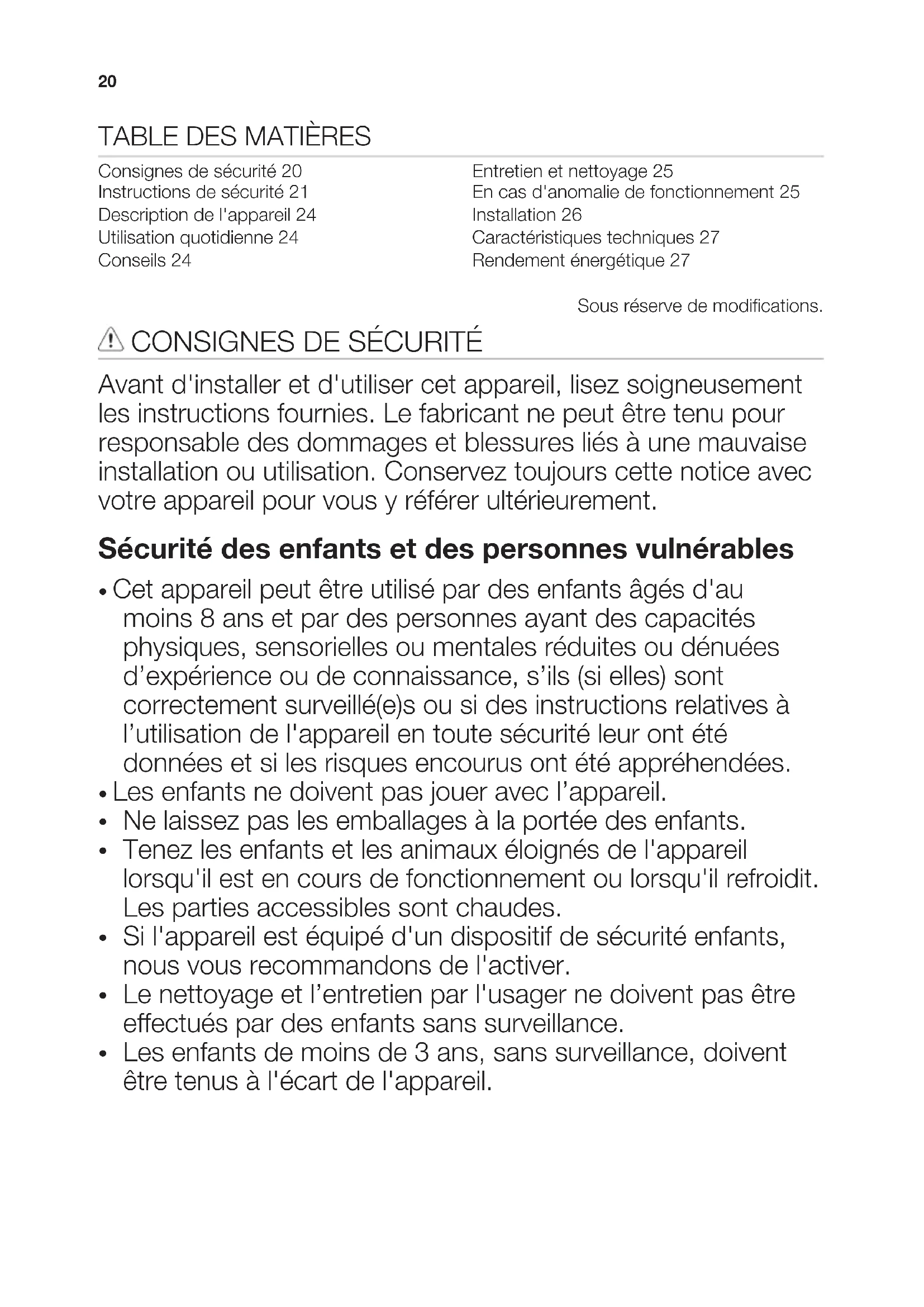

MODE D'EMPLOI JKFN604F5 JUNO

Consignes de sécurité 20
Instructions de sécurité 21
Description de l'appareil 24
Utilisation quotidienne 24
Conseils 24

Entretien et nettoyage 25
En cas d'anomalie de fonctionnement 25
Installation 26
Caracteristiques techniques 27
Rendement energetique 27

Sous réserve de modifications.

CONSIGNES DE SECURITÉ

Avant d'instructor et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y reférer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.
• Les enfants de moins de 3 ans, sans surveillance, doivent être tenus à l'écart de l'appareil.

Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les résistances.
• Ne faites pas fonctionner l'appareil avec un minuteur exter ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cette pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si la surface vitrocéramique est fissurée, éteignez l'appareil pour éviter tout risque d'électrocution.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.

INSTRUCTIONS DE SECURITE

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suívez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moissure ne provoque des gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil pres d'uneporte ou sous une fenetre. Les recipientschauds risqueraient de tomber del'appareil lors de I'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau

de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
- L'appareil doit être relié à la terre.
- Avant de raccorder une table de cuisson à un four et avant de brancher les câbles, assurez-vous que les bornes principales des deux apparèils sont hors tension.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre réseau. Si ce n'est pas le cas, contactez un electricien.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
- Utilisez le cable d'alimentation électrique approprié.
- Ne laisses pas le cable d'alimentation s'emmêler.
Assurez-vous qu'une protection antiélectrocution est installée.
Utilisez un collier anti-traction sur le cable.
Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
- N'utilisez pas d'adaptateurs multiprises ni de rallonges.
Veillez a ne pas endommager la fiche secteur (si presente) ni le cable d'alimentation. Contactez notre centre de maintenance agree ou un electricien pour remplancer le cable d'alimentation s'il est endommaged.
- La protection contre les chocs des parties sous tension et isolées doit être

fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.

• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
• Si la prise de courant est l'âche, ne branche pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être rétirés du support), des disjoncteurs différentiels et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si prênts).
  Utilisez cet apparéil dans un environnement domestique.
• Ne modifies pas les caractéristiques de cet apparéil.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.

• N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
  Lorsque you versez un aliment dans de I'huile chaude, elle peut eclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
  L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.
• Ne laïsez pas le contenu des recipients de cuisson s'évaporer complètement.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de réciements en fonte ou en aluminium, ni de réciements dont les

fond est endommagé et rugieux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
- Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été créé, à des fins de chauffage par exemple.

Entretien et nettoyage

• Nettoyez régulierement l'appareil afin de restarterir le revêtement en bon état.
• Éteignez l'appareil et laissez-le refroidir avant de le nettover.
• Debranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.
• Ne pulverisez pas d'eau ni de vapeur pour nettover l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à recycler, de solvants ni d'objets métalliques.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Debranchez l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation et mettez-le au rebut.

Maintenance

• Pour réparer l'appareil, contactez un service après-venture agrée.
  Utilisez exclusivement des pieces d'origine.

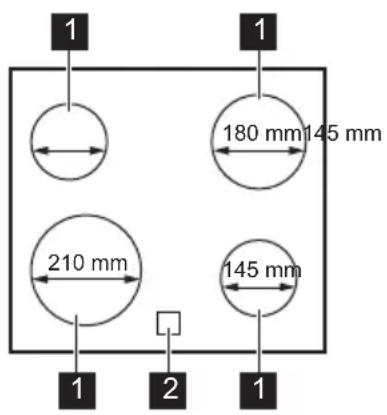

Description de la table de cuisson

Zone de cuisson
2 Voyant de chaleur résiduelle

Voyant de chaleur résiduelle

AVERTISSEMENT! Il y a risque de brûlures par la chaleur résiduelle.

Levoyant s'allume lorsqu'une zone de cuisson estchaude.

UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapités concernant la sécurité.

l'utilisation quotidienne du four vous indique comment faire fonctionner la table de cuisson.

Utilisation de la table de cuisson

La table de cuisson fonctionne à l'aide des manettes du four. Le chapitre traitant de

CONSEILS

AVERTISSEMENT! Reportez-vous aux chapités concernant la sécurité.

Les recipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique.

Le fond de l'ustensile de cuisson doit etre aussi plat et épais que possible.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
  Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.
  Utilisez un racloir spécial pour la vitre.

Nettoyage de la table

• Enlevez immédiatement : plastique fondu, films plastiques et alimentés

contenant du sucre. Sinon, la saleté pourrait endommager la table de cuisson. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez: traces de calcaire et d'eau, projections de graisse, décolorations métalliques liésantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un peu de détergent. Àpres le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
Vous ne pouvez pas allumer la table de cuisson ni la faire fonctionner.	Le fusible a disjoncté. Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites appel à un électricien qualifié.
Voyant de chaleur résiduelle ne s'allume pas.	La zone de cuisson n'est pas chaude parce qu'elle n'a fonctionné que peu de temps.	Si la zone de cuisson a eu assez de temps pour chauff-er, faites appel à votre serv-ice après-vente agrée.

Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente/agree.

Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la surface en verre) et le

message d'erreur qui s'affiche. Assurez-vous d'utiliser correctement la table de cuisson. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du

INSTALLATION

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation

Avant d'instructor la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

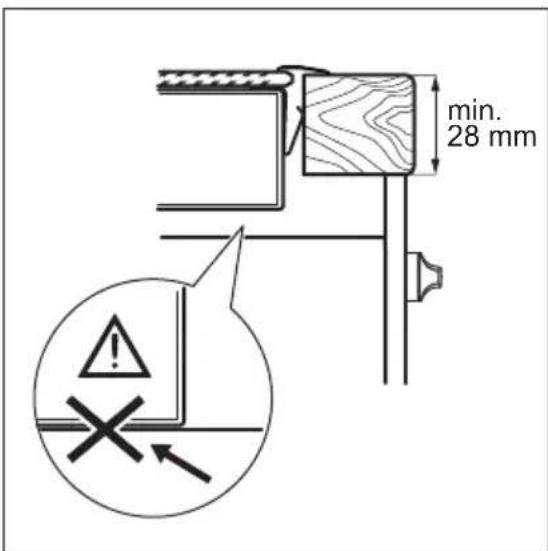

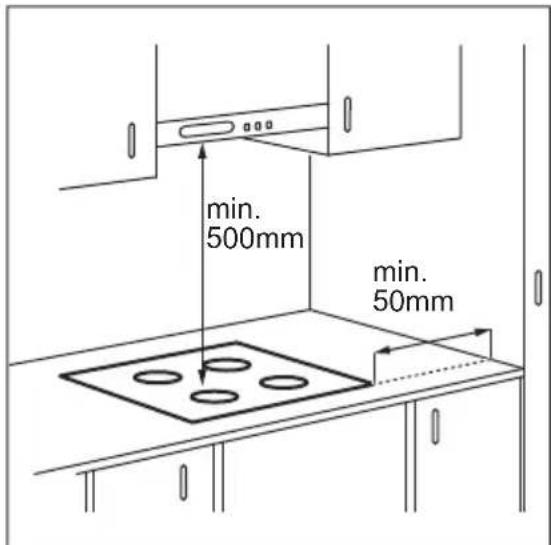

Montage

vendeur pourra etre facture,meme en cours de garantie.Les instructions relatives au service apres-vente et aux conditions de garantie figurent dans le livre de garantie.

Numéro de série

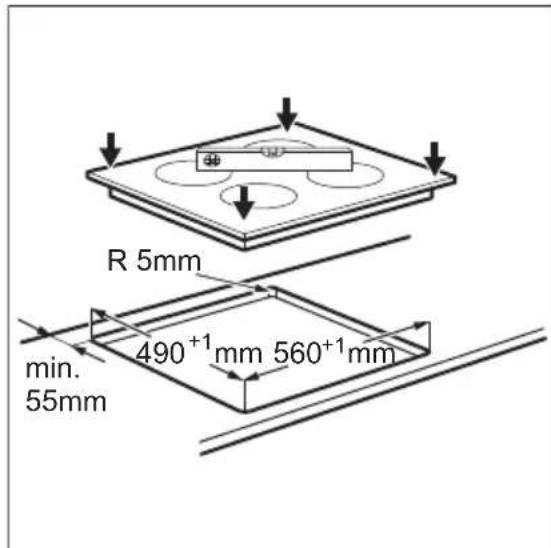

Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent etre mises en fonctionnement qu'apres avoir ete installes dans des meubles et sur des plans de travail homologues et adaptations.

Plaque signalétique

Modèle JKFN604F5 PNC 949 594 385 00

Type 58 AAD 02 ZO 220 - 240 V 50 - 60 Hz

Fabrique en Allemagne

Numéro de série 6.5 kW

JUNO

des zones de cuisson

Zone de cuisson	Puisance nominale (niveau de cuisson max.) [W]	Diametre de la zone de cuisson [mm]
Avant gauche 2300 210
Arriere gauche 1200 145
Avant droite 1200 145
Arriere droite 1800 180

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas le diamètre de la zone de cuisson.

RENDEMENT ÉNERGÉTIQUE

Informations de produit selon la norme EU 66/2014

Identification du modele JKFN604F5
Type de table de cuisson Table de cis-
	son intégrée
Nombre de zones de cisson	4
Technologie de chauffage Chauffage par	rayonnement
Diamètre des zones decuisson circulaires (Ø)	Avant gaucheArrière gaucheAvant droitArrière droit
Consommation d'énergie selon la zone de cuisson(EC electric cooking)	Avant gaucheArrière gaucheAvant droitArrière droit

Consummation d'energie de la table de cuisson (EC electric hob)

179,7 Wh / kg

EN 60350-2 - Appareils de cuisson
domestiques électriques - Partie 2: Tables
de cuisson - Méthodes de mesure des
performances

Economie d'énergie

Vouspouvezéconomiser l'énergie lors de voitré cuisine au quotidien si vous suivez les conseils ci-dessous.

• Placez l'ustensile sur la zone de cuisson avant de l'activer.
  Veillez a ce que le fond du recipient corresponde à la taille de la zone de cuisson.

• Placez les petits ustensiles sur les petites zones de cuisson.

• Placez l'ustensile directement au centre de la zone de cuisson.
  Lorsque youchauffez de I'eau, n'utilise que la quantite d'eau dont yous avez besoin.
• Si possible, couvrez toujours les recipients avec un couvercle.
  Utilisez la chaleur résiduelle pour maintenir les alimentes au chaud ou les faire fondre.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recycliez vos produits électriques et électroniques. Ne jetez pas les apparêils

portant le symbole X avec les ordures menagères. Emmenez un tel produit dans voitre centre local de recyclage ou contactez vos services municipaux.

INHALTSVERZEICHNIS
