GEBRUIKSAANWIJZING JKFN604F5 JUNO

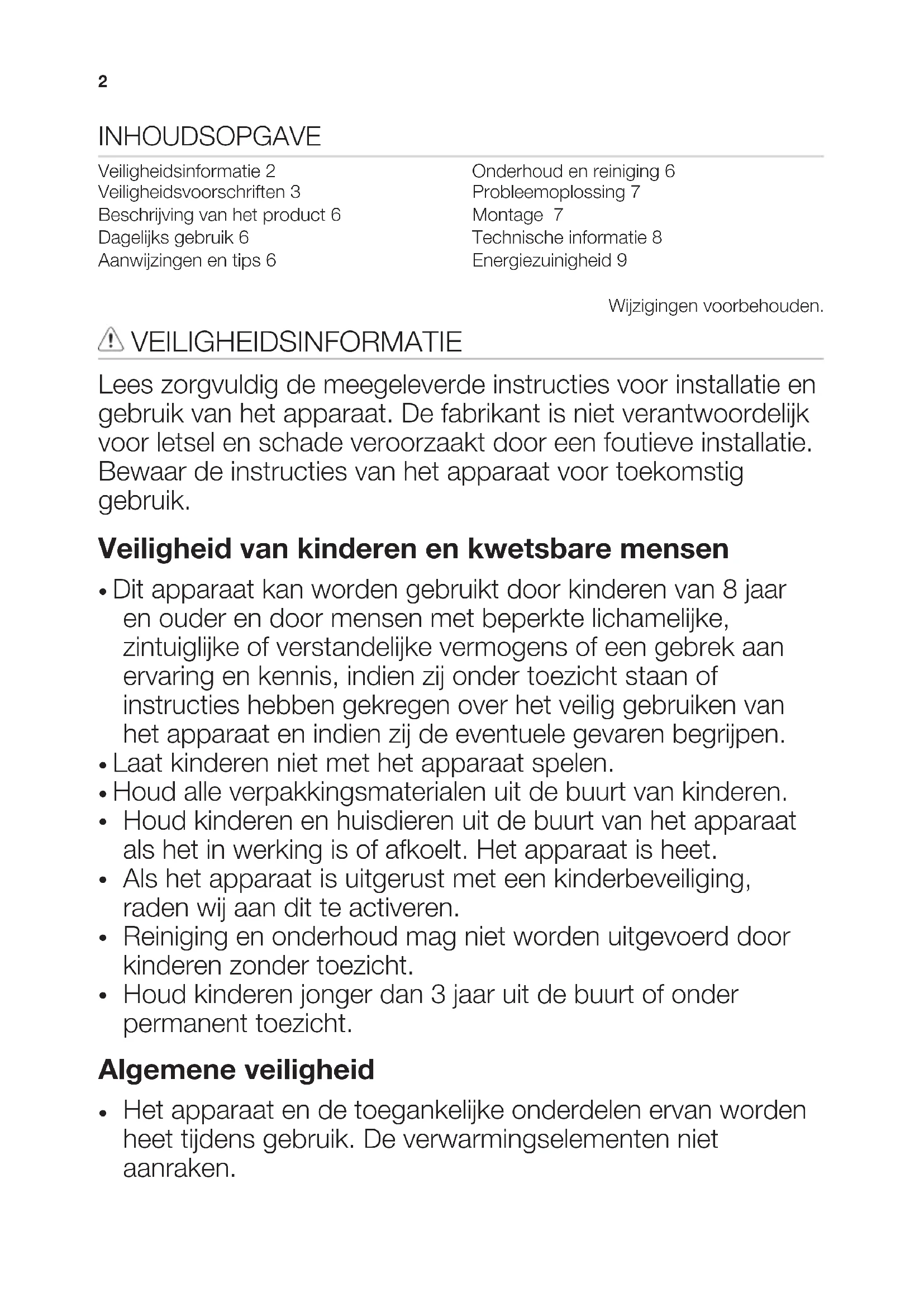

JKFN604F5 Gebruik‐ saanwijzing Kookplaat User Manual Hob Notice d'utili‐ sation Table de cuisson Benutzerin‐ formation KochfeldINHOUDSOPGAVE Veiligheidsinformatie 2 Veiligheidsvoorschriften 3 Beschrijving van het product 6 Dagelijks gebruik 6 Aanwijzingen en tips 6 Onderhoud en reiniging 6 Probleemoplossing 7 Montage 7 Technische informatie 8 Energiezuinigheid 9 Wijzigingen voorbehouden. VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik. Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.

• Laat kinderen niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.

Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.

Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

Houd kinderen jonger dan 3 jaar uit de buurt of onder permanent toezicht. Algemene veiligheid

Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. De verwarmingselementen niet aanraken. 2• Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.

• Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk zijn en brandgevaar opleveren.

• Probeer brand nooit met water te blussen, maar schakel in plaats daarvan het apparaat uit en bedek de vlam, d.w.z. met een deksel of blusdeken.

• Bewaar geen voorwerpen op de kookplaten.

• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit om het risico op elektrische schokken te voorkomen.

• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen. VEILIGHEIDSVOORSCHRIFTEN Montage WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.

• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.

• Bescherm de bodem van het apparaat tegen stoom en vocht.

• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend.

• Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

• De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt. 3Aansluiting aan het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Zorg er voordat de kookplaat wordt aangesloten op een oven en voor het aanleggen van de bedrading voor dat de hoofdterminals van beide apparaten niet onder stroom staan.

• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt.

• Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.

• Gebruik het klem om spanning op het snoer te voorkomen.

• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit

• Gebruik geen meerwegstekkers en verlengsnoeren.

• Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met onze service- afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Sluit de stroomstekker niet aan op een losse stroomaansluiting.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik alleen de juiste isolatie- apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm. Gebruik WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken.

• Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.

• Gebruik dit apparaat in een huishoudelijke omgeving.

• De specificatie van het apparaat mag niet worden veranderd.

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Zet de kookzone op "uit" na elk gebruik.

• Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden.

• Bedien het apparaat niet met natte handen of als het contact maakt met water.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Sluit het apparaat direct af van de stroomtoevoer als het oppervlak van het apparaat gebroken is. Dit om elektrische schokken te voorkomen.

• Als u eten in de hete olie doet, kan het spatten. 4WAARSCHUWING! Risico op brand en explosie

• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u er mee kookt.

• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.

• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Zet geen heet kookgerei op het bedieningspaneel.

• Laat kookgerei niet droogkoken.

• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen.

• Activeer de kookzones niet met lege pannen of zonder pannen erop.

• Geen aluminiumfolie op het apparaat leggen.

• Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glas / glaskeramiek. Til deze voorwerpen altijd op als u ze moet verplaatsen op het kookoppervlak.

• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer. Onderhoud en reiniging

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt.

• Trek voor onderhoudswerkzaamheden de stekker uit het stopcontact.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. Verwijdering WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.

• Haal de stekker uit het stopcontact.

• Snij het netsnoer van het apparaat af en gooi dit weg. Servicedienst

• Neem contact op met een erkende servicedienst voor reparatie van het apparaat.

• Gebruik uitsluitend originele reserveonderdelen.

5BESCHRIJVING VAN HET PRODUCT

Indeling kookplaat 210 mm145 mm180 mm145 mm

Restwarmte-indicatie Restwarmte-indicatie WAARSCHUWING! Er bestaat verbrandingsgevaar door restwarmte. Het lampje gaat aan wanneer een kookzone heet wordt. DAGELIJKS GEBRUIK WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Gebruik van de kookplaat U bedient de kookplaat met de knoppen van de oven. Het hoofdstuk "Dagelijks gebruik" van de oven vertelt u hoe u de kookplaat moet gebruiken.

AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Kookgerei De bodem van het kookgerei moet zo dik en vlak mogelijk zijn. Kookgerei gemaakt van geëmailleerd staal of met aluminium of kopperen bodems, kunnen tot verkleuringen leiden van de glazen keramische kookplaat.

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Algemene informatie

• Reinig de kookplaat na elk gebruik.

• Gebruik altijd pannen met een schone bodem. 6• Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van de kookplaat.

• Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

• Gebruik een speciale schraper voor de glazen plaat. De kookplaat schoonmaken

• Verwijder direct: gesmolten plastic, gesmolten folie en suikerhoudende gerechten. Anders kan het vuil de kookplaat beschadigen. Plaats de speciale schraper schuin op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje afwasmiddel. Droog de kookplaat na reiniging af met een zachte doek. PROBLEEMOPLOSSING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Wat moet u doen als… Probleem Mogelijke oorzaak Oplossing U kunt de kookplaat niet in- schakelen of bedienen. De zekering is doorgebrand. Controleer of de zekering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neemt u contact op met een erkende elektri- cien. Restwarmte-indicatie treedt niet in werking. De zone is niet heet, omdat hij slechts kortstondig is ge- bruikt. Als het lang duurt alvorens de zone voldoende heet is, neem dan contact op met de klantenservice. Als u het probleem niet kunt oplossen... Als u het probleem zelf niet kunt oplossen, neem dan contact op met uw leverancier of met de klantenservice. Zie voor deze gegevens het typeplaatje. Geef ook de driecijferige code voor het glaskeramiek (bevindt zich op de hoek van het glazen oppervlak) en de foutmelding die wordt weergegeven. Controleer of u de kookplaat op de juiste manier gebruikt hebt. Bij onjuist gebruik van het apparaat wordt het bezoek van de onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. 7Voor montage Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat. Serienummer ........................... Ingebouwde kookplaten Inbouwkookplaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen. Assemblage min. 50mm min. 500mm R 5mm min. 55mm

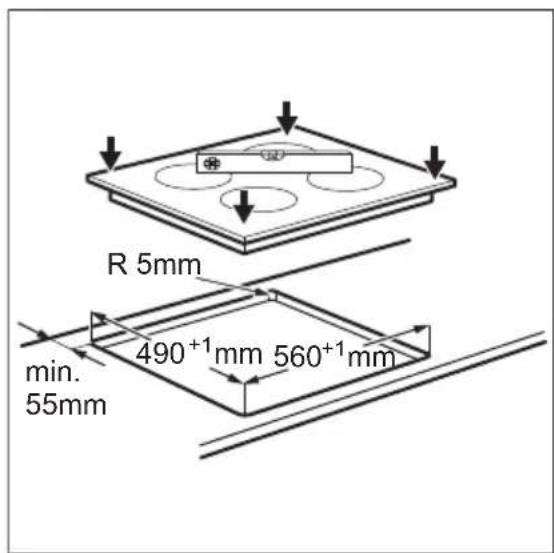

min. 28 mm TECHNISCHE INFORMATIE Typeplaatje Model JKFN604F5 PNC productnummer 949 594 385 00 Type 58 AAD 02 ZO 220 - 240 V 50 - 60 Hz Vervaardigd in Duitsland Ser.nr. ................. 6.5 kW JUNO 8Specificatie kookzones Kookzone Nominaal vermogen (max warmte-instelling) [W] Diameter van de kookzone [mm] Linksvoor 2300 210 Linksachter 1200 145 Rechtsvoor 1200 145 Rechtsachter 1800 180 Gebruik voor optimale kookresultaten kookgerei dat niet groter is dan de diameter van de kookzone. ENERGIEZUINIGHEID Productinformatie volgens EU-richtlijn 66/2014 Modelidentificatie JKFN604F5 Type kooktoestel Ingebouwde kookplaat Aantal kookzones 4 Verwarmingstechnologie Stralingswarmte Diameter ronde kookzones (Ø) Linksvoor Linksachter Rechtsvoor Rechtsachter 21,0 cm 14,5 cm 14,5 cm 18,0 cm Energieverbruik per kook- zone (EC electric cooking) Linksvoor Linksachter Rechtsvoor Rechtsachter 173,2 Wh / kg 182,6 Wh / kg 182,6 Wh / kg 180,5 Wh / kg Energieverbruik van de kookplaat (EC electric hob) 179,7 Wh / kg EN 60350-2 - Elektrische huishoudelijke kookapparaten - Deel 2: Kookplaten - Methodes voor het meten van de prestatie Energiebesparing U kunt elke dag energie besparen tijdens het koken door de onderstaande tips te volgen.

• Zet het kookgerei op de kookzone voordat u deze inschakelt.

• De bodems van de pannen en kookzones dienen dezelfde afmeting te hebben.

• Zet kleinere pannen op kleinere kookzones.

• Plaats de pan precies in het midden van de kookzone.

• Warm alleen de hoeveelheid water op die u nodig heeft.

• Doe indien mogelijk altijd een deksel op de pan. 9• Gebruik de restwarmte om het eten warm te houden of te smelten. MILIEUBESCHERMING Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. 10CONTENTS Safety information 11 Safety instructions 12 Product description 14 Daily use 15 Hints and tips 15 Care and cleaning 15 Troubleshooting 15 Installation 16 Technical information 17 Energy efficiency 18 Subject to change without notice. SAFETY INFORMATION Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with the appliance for future reference. Children and vulnerable people safety
