GEBRUIKSAANWIJZING JKSI604F5 JUNO

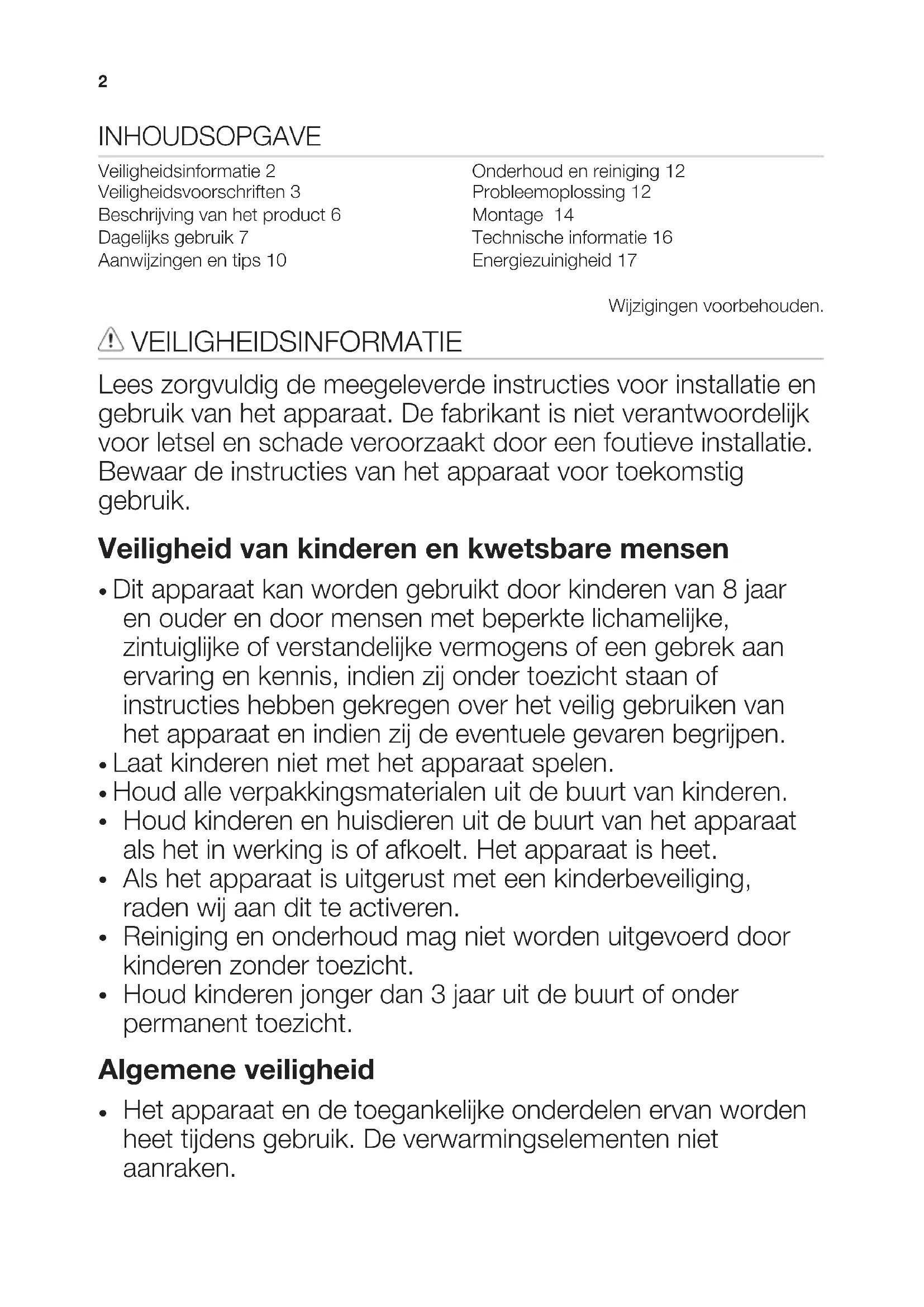

JKSI604F5 Gebruik‐ saanwijzing Kookplaat User Manual Hob Notice d'utili‐ sation Table de cuisson Benutzerin‐ formation KochfeldINHOUDSOPGAVE Veiligheidsinformatie 2 Veiligheidsvoorschriften 3 Beschrijving van het product 6 Dagelijks gebruik 7 Aanwijzingen en tips 10 Onderhoud en reiniging 12 Probleemoplossing 12 Montage 14 Technische informatie 16 Energiezuinigheid 17 Wijzigingen voorbehouden. VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik. Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.

• Laat kinderen niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.

Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.

Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

Houd kinderen jonger dan 3 jaar uit de buurt of onder permanent toezicht. Algemene veiligheid

Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. De verwarmingselementen niet aanraken. 2• Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.

• Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk zijn en brandgevaar opleveren.

• Probeer brand nooit met water te blussen, maar schakel in plaats daarvan het apparaat uit en bedek de vlam, d.w.z. met een deksel of blusdeken.

• Bewaar geen voorwerpen op de kookplaten.

• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Schakel het kookplaatelement uit na elk gebruik met de bedieningstoetsen. Vertrouw niet op de pandetector.

• Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit om het risico op elektrische schokken te voorkomen.

• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen. VEILIGHEIDSVOORSCHRIFTEN Montage WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.

• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.

• Bescherm de bodem van het apparaat tegen stoom en vocht.

• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend.

• Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

• De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

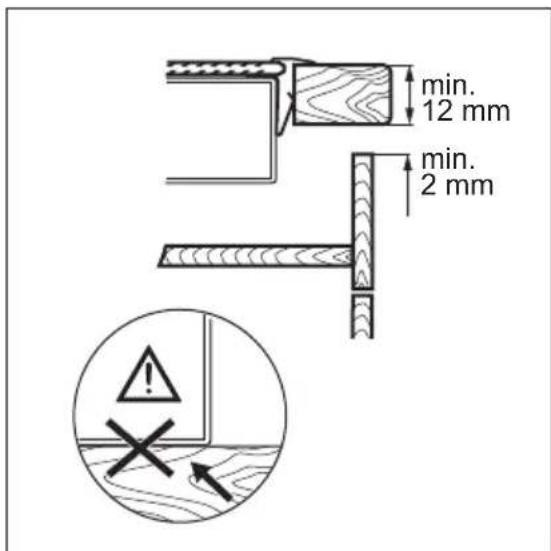

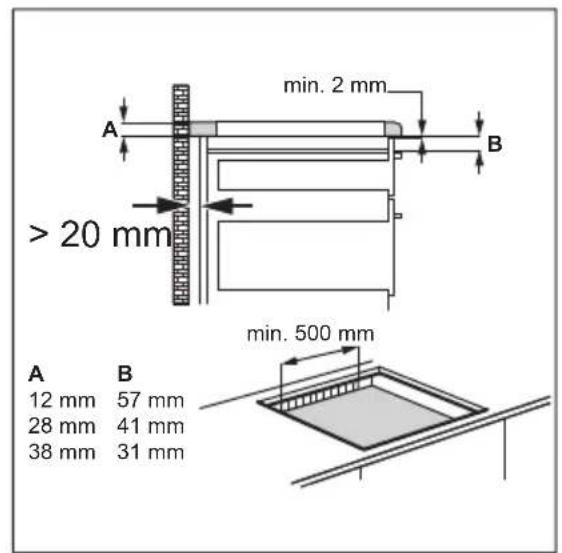

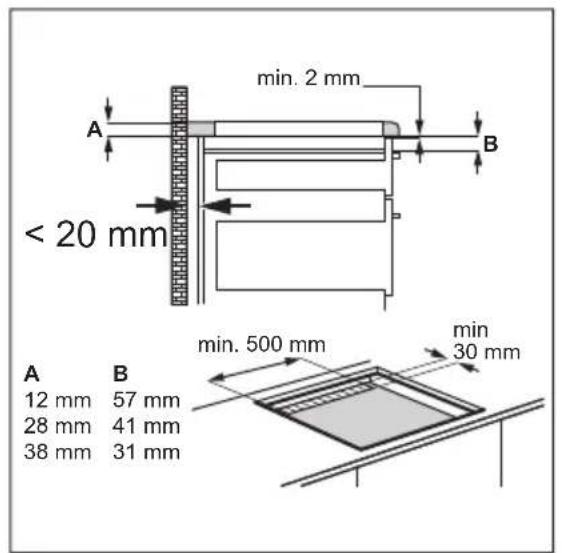

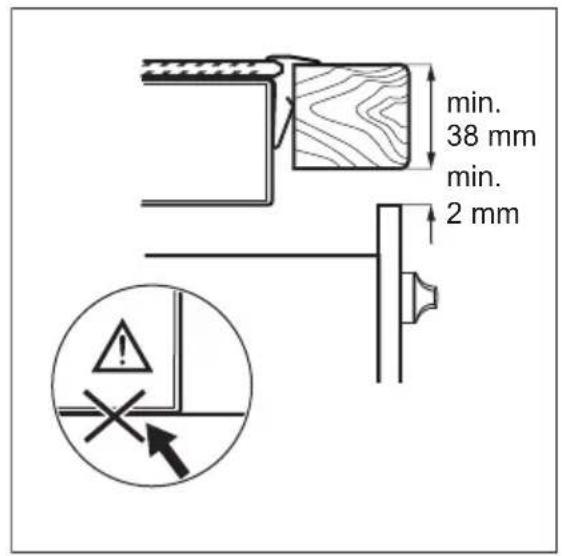

• Zorg ervoor dat er een ventilatieruimte van 2 mm vrij is tussen het werkblad en 3de voorkant van de onderste unit. De garantie dekt geen schade veroorzaakt door het gebrek aan een adequate ventilatieruimte. Aansluiting aan het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert.

• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt.

• Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.

• Gebruik het klem om spanning op het snoer te voorkomen.

• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit

• Gebruik geen meerwegstekkers en verlengsnoeren.

• Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met onze service- afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Sluit de stroomstekker niet aan op een losse stroomaansluiting.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik alleen de juiste isolatie- apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm. Gebruik WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken.

• Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.

• Gebruik dit apparaat in een huishoudelijke omgeving.

• De specificatie van het apparaat mag niet worden veranderd.

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Zet de kookzone op "uit" na elk gebruik.

• Vertrouw niet alleen op de pandetector.

• Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden.

• Bedien het apparaat niet met natte handen of als het contact maakt met water.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht. 4• Sluit het apparaat direct af van de stroomtoevoer als het oppervlak van het apparaat gebroken is. Dit om elektrische schokken te voorkomen.

• Gebruikers met een pacemaker moeten een afstand van minimaal 30 cm bewaren van de inductiekookzones als het apparaat in werking is.

• Als u eten in de hete olie doet, kan het spatten. WAARSCHUWING! Risico op brand en explosie

• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u er mee kookt.

• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.

• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Zet geen heet kookgerei op het bedieningspaneel.

• Laat kookgerei niet droogkoken.

• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen.

• Activeer de kookzones niet met lege pannen of zonder pannen erop.

• Geen aluminiumfolie op het apparaat leggen.

• Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glas / glaskeramiek. Til deze voorwerpen altijd op als u ze moet verplaatsen op het kookoppervlak.

• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer. Onderhoud en reiniging

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt.

• Trek voor onderhoudswerkzaamheden de stekker uit het stopcontact.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. Verwijdering WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.

• Haal de stekker uit het stopcontact.

• Snij het netsnoer van het apparaat af en gooi dit weg. Servicedienst

• Neem contact op met een erkende servicedienst voor reparatie van het apparaat.

• Gebruik uitsluitend originele reserveonderdelen.

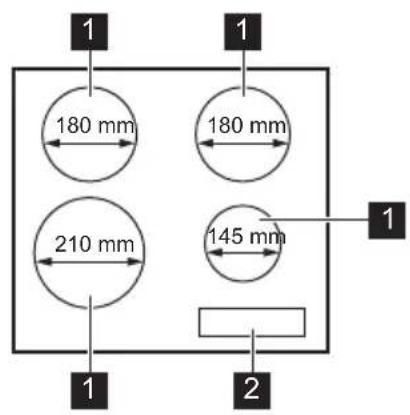

Gebruik de tiptoetsen om het apparaat te bedienen. De displays, indicatielampjes en geluiden tonen welke functies worden gebruikt. Tip- toets -functie Opmerking

AAN/UIT De kookplaat in- en uitschakelen.

Toetsblokkering / Het kind- erslot Het bedieningspaneel vergrendelen/ontgren- delen.

- Timerindicatie voor de kookzones Geeft aan voor welke zone u de tijd instelt.

- Timerdisplay Geeft de tijd in minuten weer.

- Kookzone selecteren: 6Tip- toets -functie Opmerking

- De tijd verlengen of verkorten.

- Het instellen van de kookstand.

Powerfunctie De functie in- en uitschakelen. Kookstanddisplays Weergave Omschrijving De kookzone is uitgeschakeld.

De kookzone wordt gebruikt. Automatisch opwarmen -functie is in werking. Powerfunctie is in werking. + cijfer Er is een storing. Er is nog een kookzone heet (restwarmte). Toetsblokkering / Het kinderslot functie is in werking. Het kookgerei is niet geschikt of te klein, of er is geen kookgerei op de kookzone geplaatst. Automatisch uitschakelen -functie is in werking. Restwarmte-indicatie WAARSCHUWING! Er bestaat verbrandingsgevaar door restwarmte. De inductiekookzones creëren de voor het kookproces benodigde warmte direct in de bodem van de pan. Het glaskeramiek wordt verwarmd door de warmte van de pannen. DAGELIJKS GEBRUIK WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. In- en uitschakelen Raak 1 seconde aan om de kookplaat in– of uit te schakelen. Automatisch uitschakelen De functie schakelt de kookplaat automatisch uit als:

• alle kookzones zijn uitgeschakeld.

• u de kookstand niet instelt nadat u de kookplaat hebt ingeschakeld. 7• u iets hebt gemorst of iets langer dan 10 seconden op het bedieningspaneel hebt gelegd (een pan, doek, etc.). Er klinkt een geluidssignaal en de kookplaat wordt uitgeschakeld. Verwijder het voorwerp of reinig het bedieningspaneel.

• De kookplaat te heet wordt (b.v. als een pan droogkookt). De kookzone moet afgekoeld zijn voordat u de kookplaat weer kunt gebruiken.

• u ongeschikte pannen gebruikt. Het symbool gaat branden en na 2 minuten schakelt de kookzone automatisch uit.

• u een kookzone niet uitschakelt of de kookstand verandert. Na enige tijd gaat branden en wordt de kookplaat uitgeschakeld. De verhouding tussen warmte- instelling en de tijd waarna de kookplaat uitschakelt: Temperatuurins- telling De kookplaat schakelt uit na , 1 - 2 6 uur

De kookstand aanraken om te verhogen. aanraken om te verlagen. Raak en tegelijkertijd aan om de kookzone uit te schakelen. Automatisch opwarmen Als u deze functie inschakelt, kunt u sneller de gewenste kookstand krijgen. De functie schakelt even de hoogste kookstand in en verlaagt dan naar de gewenste kookstand. Om de functie in te schakelen moet de kookzone koud zijn. Om de functie voor een kookzone te activeren: raak aan ( gaat branden). Raak direct aan ( gaat branden). Raak direct aan tot de correcte warmte- instelling gaat branden. Na 3 seconden gaat branden. Om de functie uit te schakelen: Raak aan. Powerfunctie Deze functie maakt meer vermogen beschikbaar voor de inductiekookzones. De functie kan slechts een beperkte tijd voor de inductiekookzone worden ingeschakeld. Daarna wordt de inductiekookzone automatisch teruggeschakeld naar de hoogste kookstand. Zie het hoofdstuk 'Technische informatie'. Om de functie voor een kookzone te activeren: raak aan. gaat branden. Om de functie uit te schakelen: raak of aan. Timer Timer met aftelfunctie U kunt deze functie gebruiken om in te stellen hoe lang de kookzone moet werken voor een kooksessie. Stel eerst de kookzone in en dan de functie. U kunt de kookstand vóór of na het instellen van de functie instellen. Kookzone instellen:raak meerdere malen aan tot het lampje van de gewenste kookzone brandt. De functie inschakelen of de tijd wijzigen: raak of van de timer aan om de tijd in te stellen (00 - 99 minuten). Als het lampje van de kookzone langzaam gaat knipperen, wordt de tijd afgeteld. Resterende tijd weergeven:selecteer de kookzone met . Het indicatielampje van de kookzone gaat sneller knipperen. Op het display wordt de resterende tijd weergegeven. 8Om de functie uit te schakelen: stel de kookzone in met en raak aan. De resterende tijd telt terug tot 00. Het indicatielampje van de kookzone gaat uit. Als de tijd verstreken is, klinkt er een geluidssignaal en knippert

00. De kookzone wordt

uitgeschakeld. Het geluidssignaal stopzetten: Raak aan. Kookwekker U kunt deze functie gebruiken als een kookwekker terwijl de kookplaat is ingeschakeld en de kookzones niet werken (het display van de kookstand toont ). Om de functie in te schakelen: Raak aan. Raak of van de timer aan om de tijd in te stellen. Als de tijd verstreken is, klinkt er een geluidssignaal en knippert 00. Het geluidssignaal stopzetten: Raak aan. De functie heeft geen invloed op de werking van de kookzones. Toetsblokkering U kunt het bedieningspaneel vergrendelen terwijl de kookzones in werking zijn. Hiermee wordt voorkomen dat de kookstand per ongeluk wordt veranderd. Stel eerst de kookstand in. Om de functie in te schakelen: raak aan. gaat gedurende 4 seconden aan.De timer blijft aan. Om de functie uit te schakelen: Raak aan. De vorige kookstand gaat aan. Als u de kookplaat uitzet, stopt u deze functie ook. Het kinderslot Deze functie voorkomt dat het kooktoestel onbedoeld wordt gebruikt. Om de functie in te schakelen: zet de kookplaat aan met . Stel geen kookstand in. Raak 4 seconden aan. gaat aan. Zet de kookplaat uit met . Om de functie uit te schakelen: zet de kookplaat aan met . Stel geen kookstand in. Raak 4 seconden aan. gaat aan. Zet de kookplaat uit met . Het opheffen van de functie voor maar één kooktijd: zet de kookplaat aan met . gaat aan. Raak 4 seconden aan. Stel de kookstand in binnen 10 seconden. U kunt het kooktoestel bedienen. Als u de kookplaat met uitzet werkt de functie weer. Vermogensbeheer-functie

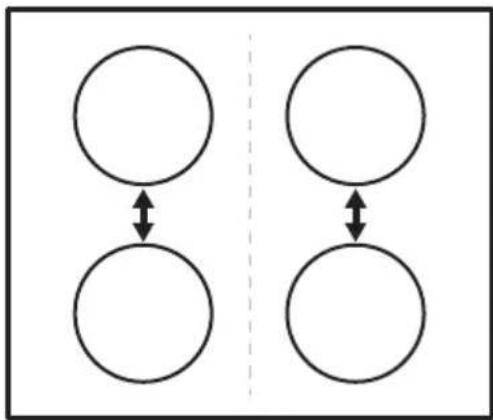

• De kookzones zijn gegroepeerd volgens locatie en aantal fasen van de kookplaat. Zie afbeelding.

• Elke fase heeft een maximale elektriciteitslading van 3700 W.

• De functie verdeelt het vermogen tussen de kookzones aangesloten op dezelfde fase.

• De functie wordt geactiveerd als de totale elektriciteitslading van de kookzones aangesloten op een enkle fase de 3700 W overschrijdt.

• De functie verlaagt het vermogen naar de andere kookzones aangesloten op dezelfde fase.

• Het warmte-instellingsdisplay van de verlaagde zone verandert tussen twee niveaus.

9AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Kookgerei Bij een inductiekookzone zorgt een sterk elektro-magnetisch veld ervoor dat het kookgerei erg snel heet wordt. Gebruik de inductiekookzones met geschikt kookgerei. Materiaal van het kookgerei

• correct: gietijzer, staal, geëmailleerd staal, roestvrij staal, meerlaagse bodem (aangemerkt als geschikt voor inductie door de fabrikant).

• niet correct: aluminium, koper, messing, glas, keramiek, porselein. Het kookgerei is geschikt voor een inductiekookplaat als:

• een beetje water op een zone met de hoogste kookstand binnen korte tijd wordt verwarmd.

• een magneet vast blijft zitten aan de bodem van het kookgerei. De bodem van het kookgerei moet zo dik en vlak mogelijk zijn. Afmetingen van de pannen Inductiekookzones passen zich tot op zekere hoogte automatisch aan de grootte van de bodem van de pan aan. De efficiëntie van de kookzone heeft betrekking op de diameter van het kookgerei. Kookgerei met een diameter die kleiner is dan het minimum, ontvangt slechts een deel van het vermogen dat door de kookzone wordt gegenereerd. Zie het hoofdstuk 'Technische informatie'. Lawaai tijdens gebruik Als u dit hoort:

• krakend geluid: de pan is gemaakt van verschillende materialen (sandwich- constructie).

• fluitend geluid: bij gebruik van de kookzone met een hoge kookstand en als de pan is gemaakt van verschillende materialen (sandwich-constructie)

• Zoemen: als u hoge kookstanden gebruikt.

• Klikken: er treedt elektrische schakeling op.

• Sissen, zoemen: de ventilator werkt. Deze geluiden zijn normaal en hebben niets met een defect van de kookplaat te maken. 10Voorbeelden van kooktoepassingen De relatie tussen het stroomverbruik van de warmte-instelling en de kookzone is niet lineair. Wanneer u de warmte-instelling verhoogt, is dit niet proportioneel met de toename in stroomverbruik van de kookzone. Het betekent dat de kookzone met de medium warmte-instelling minder dan de helft van het vermogen gebruikt. De gegevens in de volgende tabel dienen slechts als richtlijn. Verwar- mingsstand Gebruik om: Tijd (min) Tips

Bereide gerechten warmhou- den. zoals nodig Een deksel op het kookgerei doen.

5 - 25 Van tijd tot tijd mengen.

2 - 3 Zachtjes aan de kook brengen

van rijst en gerechten op melk- basis, reeds bereide gerechten opwarmen.

Voeg minstens tweemaal zo- veel vloeistof toe als rijst, melk- gerechten tijdens het bereiden tussendoor roeren.

3 - 4 Stomen van groenten, vis en

Een paar eetlepels vocht toe- voegen.

Gebruik max. ¼ l water voor 750 g aardappelen.

4 - 5 Bereiden van grotere hoeveel-

heden voedsel, stoofschotels en soepen.

Tot 3 l vloeistof plus ingrediënt- en.

6 - 7 Lichtjes braden: kalfsoester,

cordon bleu van kalfsvlees, ko- teletten, rissoles, worstjes, lev- er, roux, eieren, pannenkoeken, donuts. zoals nodig Halverwege de bereidingstijd omdraaien.

7 - 8 Door-en-door gebraden, opge-

bakken aardappelen, lenden- biefstukken, steaks.

5 - 15 Halverwege de bereidingstijd

omdraaien. 9 Aan de kook brengen van water, pasta koken, aanbraden van vlees (goulash, stoofvlees), frituren van friet. Aan de kook brengen van grote hoeveelheden water. Power-functie is geacti- veerd.

11ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Algemene informatie

• Reinig de kookplaat na elk gebruik.

• Gebruik altijd pannen met een schone bodem.

• Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van de kookplaat.

• Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

• Gebruik een speciale schraper voor de glazen plaat. De kookplaat schoonmaken

Verwijder direct: gesmolten plastic, gesmolten folie en suikerhoudende gerechten. Anders kan het vuil de kookplaat beschadigen. Plaats de speciale schraper schuin op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje afwasmiddel. Droog de kookplaat na reiniging af met een zachte doek. PROBLEEMOPLOSSING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Problemen oplossen Probleem Mogelijke oorzaak oplossing U kunt de kookplaat niet in- schakelen of bedienen. De kookplaat is niet aan- gesloten op een stopcontact of is niet goed geïnstalleerd. Controleer of de kookplaat goed is aangesloten op het lichtnet. Raadpleeg het aans- luitdiagram. De zekering is doorgebrand. Controleer of de zekering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neemt u contact op met een erkende installa- teur. Schakel de kookplaat op- nieuw in en stel de kook- stand binnen 10 seconden in. U hebt 2 of meer tiptoetsen tegelijk aangeraakt. Raak slechts één tiptoets te- gelijk aan. 12Probleem Mogelijke oorzaak oplossing Er ligt water of vetspatten op het bedieningspaneel. Reinig het bedieningspaneel. Er klinkt een geluidssignaal en de kookplaat wordt uitge- schakeld. Er weerklinkt een geluids- signaal als de kookplaat wordt uitgeschakeld. U hebt een of meer tiptoet- sen afgedekt. Verwijder het voorwerp van de tiptoetsen. De kookplaat schakelt uit. U hebt iets op de tiptoets geplaatst. Verwijder het object van de tiptoets. Restwarmte-indicatie gaat niet branden. De zone is niet heet, omdat hij slechts kortstondig is be- diend. Als de kookzone lang genoeg in werking is geweest om heet te zijn, neemt u contact op met de klantenservice. Automatisch opwarmen func- tie werkt niet. De zone is heet. Laat de zone voldoende af- koelen. De hoogste verwarmings- stand is ingesteld. De hoogste kookstand heeft hetzelfde vermogen als de functie. De kookstand schakelt tus- sen twee kookstanden. Vermogensbeheer -functie is in werking. Raadpleeg het hoofdstuk 'Dagelijks gebruik'. De tiptoetsen worden warm. Het kookgerei is te groot of staat te dicht bij het bedie- ningspaneel. Plaats groter kookgerei op de achterste kookzones indien nodig. gaat branden. Automatisch uitschakelen is in werking. Schakel de kookplaat uit en weer in. gaat branden. Het kinderslot of de Toets- blokkering functie werkt. Raadpleeg het hoofdstuk 'Dagelijks gebruik'. gaat branden. Er staat geen kookgerei op de zone. Zet kookgerei op de zone. Het kookgerei is niet goed. Gebruik het juiste kookgerei. Zie het hoofdstuk 'Nuttige aanwijzingen en tips'. De diameter aan de bodem van het kookgerei is te klein voor de zone. Gebruik kookgerei met de juiste afmetingen. Zie het hoofdstuk 'Techni- sche informatie'. 13Probleem Mogelijke oorzaak oplossing en een getal gaat bran- den. Er heeft zich een fout in de kookplaat voorgedaan. Ontkoppel de kookplaat enige tijd van de stroomtoe- voer. Maak de zekering los in de meterkast van het huis. Sluit het apparaat opnieuw aan. Als weer gaat bran- den, neem dan contact op met de klantenservice. gaat branden. Er is een storing in de kook- plaat opgetreden, omdat het kookgerei is droog gekookt Automatisch uitschakelen en de oververhittingsbescherm- ing van de zones in werking is getreden. Schakel de kookplaat uit. Verwijder het hete kookgerei. Schakel na ongeveer 30 sec- onden de kookzone opnieuw in. Als het kookgerei het pro- bleem was, dan moet het foutbericht van het display verdwijnen, maar Rest- warmte-indicatie kan aan blijven. Laat het kookgerei voldoende afkoelen. Control- eer of uw kookgerei geschikt is voor de kookplaat. Zie het hoofdstuk 'Nuttige aanwijzingen en tips'. Als u het probleem niet kunt oplossen... Als u het probleem zelf niet kunt oplossen, neem dan contact op met uw leverancier of met de klantenservice. Zie voor deze gegevens het typeplaatje. Geef ook de driecijferige code voor het glaskeramiek (bevindt zich op de hoek van het glazen oppervlak) en de foutmelding die wordt weergegeven. Controleer of u de kookplaat op de juiste manier gebruikt hebt. Bij onjuist gebruik van het apparaat wordt het bezoek van de onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Voor montage Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat. Serienummer ........................... Ingebouwde kookplaten Inbouwkookplaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen. Aansluitkabel

• De kookplaat is voorzien van een aansluitsnoer. 14• Vervang de beschadigde voedingskabel door het volgende netsnoer (of hoger): H05BB-F Tmax 90°C. Neem contact op met een klantenservice bij u in de buurt. Assemblage min. 50mm min. 500mm min. 2mm min. 2 mm

Beveiligingsdoos Als u een beveiligingsdoos (een additioneel toebehoren) gebruikt, zijn de ruimte van 2 mm op de vloer voor de luchtstroom en de beschermingsvloer direct onder het fornuis niet noodzakelijk. De beveiligingsdoos is als toebehoren niet in elk land verkrijgbaar. Neem contact op met uw plaatselijke leverancier. U kunt de beveiligingsdoos niet gebruiken als u de kookplaat boven een oven installeert. TECHNISCHE INFORMATIE Typeplaatje Model JKSI604F5 PNC productnummer 949 594 390 00 Type 58 GAD D5 AU 220 - 240 V 50 - 60 Hz Inductie 7.4 kW Vervaardigd in Duitsland Ser.nr. ................. 7.4 kW JUNO 16Specificatie kookzones Kookzone Nominaal vermogen (max warmte- instelling) [W] Powerfunctie [W] Powerfunctie maximale duur [min] Diameter van het kookgerei [mm] Linksvoor 2300 3700 10 180 - 210 Linksachter 1800 - - 145 - 180 Rechtsvoor 1400 2500 4 125 - 145 Rechtsachter 1800 - - 145 - 180 Het vermogen van de kookzones kan enigszins afwijken van de gegevens in de tabel. Het verandert met het materiaal en de afmetingen van het kookgerei. Gebruik voor optimale kookresultaten alleen kookgerei met een diameter niet groter dan vermeld in de tabel. ENERGIEZUINIGHEID Productinformatie volgens EU-richtlijn 66/2014 Modelidentificatie JKSI604F5 Type kooktoestel Ingebouwde kookplaat Aantal kookzones 4 Verwarmingstechnologie Inductie Diameter ronde kookzones (Ø) Linksvoor Linksachter Rechtsvoor Rechtsachter 21,0 cm 18,0 cm 14,5 cm 18,0 cm Energieverbruik per kook- zone (EC electric cooking) Linksvoor Linksachter Rechtsvoor Rechtsachter 169,3 Wh / kg 180,0 Wh / kg 185,8 Wh / kg 171,4 Wh / kg Energieverbruik van de kookplaat (EC electric hob) 176,6 Wh / kg EN 60350-2 - Elektrische huishoudelijke kookapparaten - Deel 2: Kookplaten - Methodes voor het meten van de prestatie Energiebesparing U kunt elke dag energie besparen tijdens het koken door de onderstaande tips te volgen.

• Zet het kookgerei op de kookzone voordat u deze inschakelt.

• Zet kleinere pannen op kleinere kookzones.

• Plaats de pan precies in het midden van de kookzone.

• Warm alleen de hoeveelheid water op die u nodig heeft. 17• Doe indien mogelijk altijd een deksel op de pan.

• Gebruik de restwarmte om het eten warm te houden of te smelten. MILIEUBESCHERMING Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. 18CONTENTS Safety information 19 Safety instructions 20 Product description 22 Daily use 24 Hints and tips 26 Care and cleaning 28 Troubleshooting 28 Installation 30 Technical information 33 Energy efficiency 33 Subject to change without notice. SAFETY INFORMATION Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with the appliance for future reference. Children and vulnerable people safety
