DW N - Hotte V-ZUG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Modèle : V-ZUG DW N, Type : Hotte de cuisine, Dimensions : 60 cm, Débit d'air : 600 m³/h, Niveau sonore : 45 dB
Utilisation	Fonctionnement : Extraction ou recyclage, Commandes : Panneau de contrôle tactile, Modes de fonctionnement : 3 vitesses, Éclairage : LED intégré
Maintenance et réparation	Filtres : Filtres à graisse lavables, Remplacement des filtres à charbon : recommandé tous les 6 mois, Nettoyage : Nettoyage facile avec des surfaces lisses
Sécurité	Système de sécurité : Protection contre la surchauffe, Arrêt automatique : Oui, Indicateur de saturation des filtres : Oui
Informations générales	Garantie : 2 ans, Certification énergétique : A+, Couleur : Inox, Installation : Murale ou îlot

FOIRE AUX QUESTIONS - DW N V-ZUG

Comment nettoyer les filtres de ma hotte V-ZUG DW ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Pourquoi ma hotte V-ZUG DW ne s'allume-t-elle pas ?

Vérifiez si la hotte est correctement branchée à une prise électrique et si le fusible n'est pas grillé. Si tout est en ordre, il se peut que le bouton de mise en marche soit défectueux.

Quelle est la durée de vie des filtres à charbon de la hotte V-ZUG DW ?

Les filtres à charbon doivent être remplacés tous les 6 à 12 mois, selon la fréquence d'utilisation de la hotte. Il est recommandé de vérifier régulièrement leur état.

Comment régler la puissance d'aspiration de ma hotte V-ZUG DW ?

La puissance d'aspiration peut être réglée à l'aide du panneau de commande. Sélectionnez simplement le niveau souhaité parmi les options disponibles, généralement indiquées par des symboles ou des chiffres.

Ma hotte V-ZUG DW fait-elle trop de bruit, que faire ?

Si la hotte émet un bruit excessif, vérifiez que les filtres sont propres et que la hotte est correctement installée. Un bruit anormal peut aussi indiquer un problème avec le moteur ou un déséquilibre. Dans ce cas, contactez un technicien.

Comment puis-je savoir si la lumière de ma hotte doit être remplacée ?

Si la lumière ne s'allume pas ou clignote, cela peut indiquer qu'elle doit être remplacée. Consultez le manuel de votre hotte pour connaître le type d'ampoule à utiliser et comment la remplacer.

Est-il normal que ma hotte V-ZUG DW dégage une odeur lors de la première utilisation ?

Oui, il est courant que les hottes dégagent une légère odeur lors de la première utilisation en raison des matériaux de fabrication. Cette odeur devrait disparaître après quelques utilisations.

Comment installer ma hotte V-ZUG DW correctement ?

Pour une installation correcte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les dimensions de montage et de vérifier les connexions électriques avant de fixer la hotte au mur.

Que faire si ma hotte V-ZUG DW ne ventile pas correctement ?

Si la hotte ne ventile pas correctement, vérifiez que les filtres ne sont pas obstrués et que le conduit d'évacuation n'est pas bloqué. Assurez-vous également que la hotte est réglée sur le bon mode de fonctionnement.

Puis-je utiliser ma hotte V-ZUG DW sans évacuation extérieure ?

Oui, certaines hottes V-ZUG DW peuvent fonctionner en mode recyclage avec des filtres à charbon. Vérifiez le modèle spécifique de votre hotte pour confirmer cette fonctionnalité.

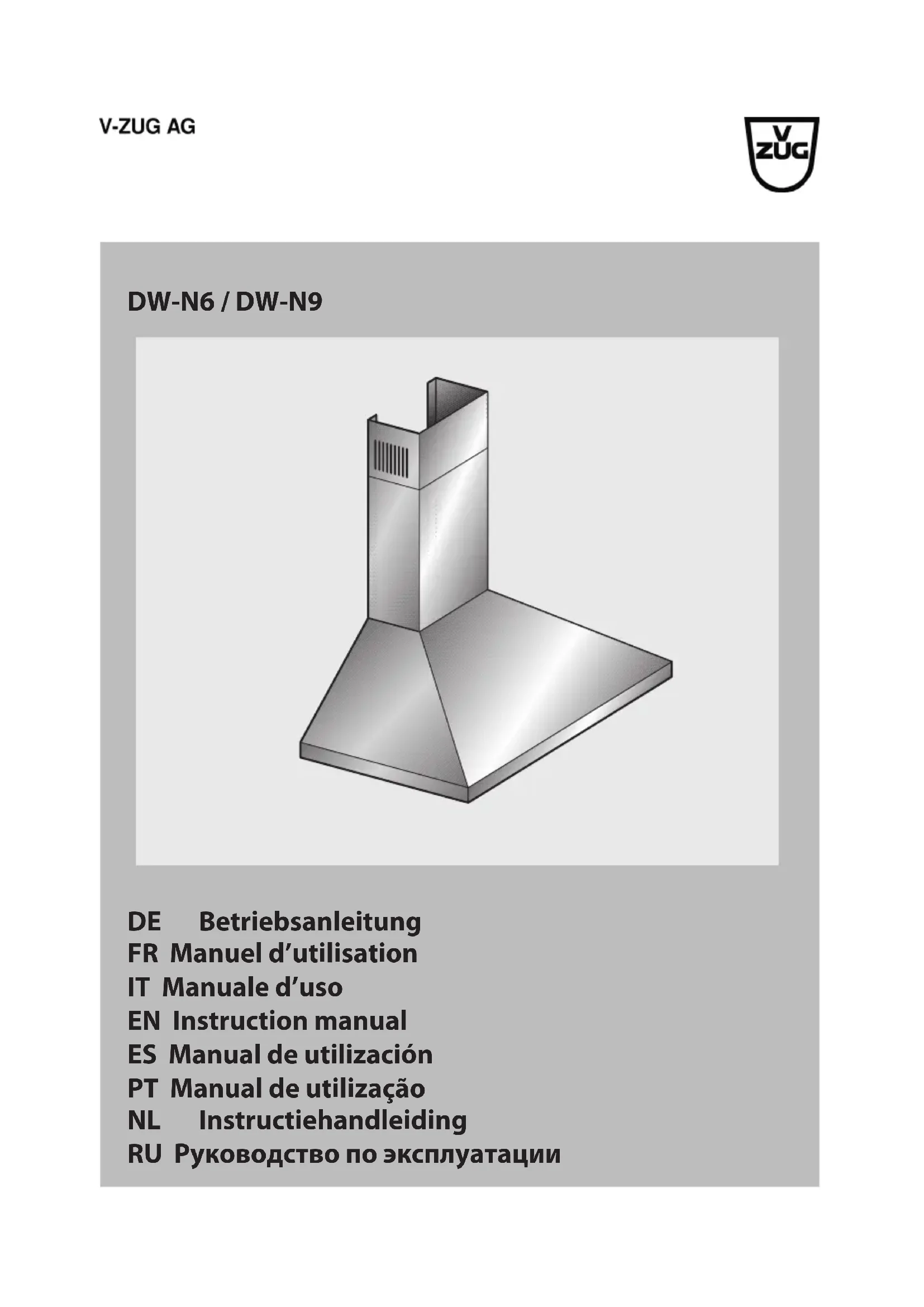

MODE D'EMPLOI DW N V-ZUG

Manuel d'utilisation

EN Instruction manual

Manuel d'utilisation

Merci d'avoir porté votre choix sur l'un de nos produits. Votre nouvel appareil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire pour lire attentivement ce mode d'utilisation. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement.

Veuillez tenir compte des conseils de sécurité.

Modifications

Le texte, les illustrations et les données correspondant au niveau technique de l'appareil au moment de la mise sous presse de ce mode d'emploi. Sous réserve de modifications dans le cadre du progrès technique.

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour des consultations ultérieures. L'appareil a été conçu pour être utilisé dans le mode aspirant (évolution de l'air à l'extérieur - Fig.1B) ou filtrant (retour de l'air à l'intérieur - Fig.1A).

Conseils pour la sécurité

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4Pa (4x10^5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veillez-vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

• Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôler aussi si la prise est adaptée.
• En cas de doutes, contacter un électricien qualifié.

Si le câble d'alimentation est abimé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

2. Attention!

Dans certaines circonstances, les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage. C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie. E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu. F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques

et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebut selon la réglementation en vigueur, vous évitez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques.

Conformez-vous aux réglementations locales sur la collecte et l’élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

- Connexion électrique

L'appareil est construit en classe II, pour cela, aucun câble ne doit être connecté avec la prise terre.

La connexion avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre

Si elle n'a pas été prévue, monter sur le câble une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sortie que la fiche soit accessible.

En cas de connexion directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3mm, proportionnel à la charge et correspondant aux normes en vigueur.

• La distance minimum entre la surface de support des éléments de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins.

S'il doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de l'électricité.

En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig. 6).

S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de diamètre 150.

L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Fixation murale

Exécuter les trous A en respectant les cotes indiquées (Fig. 2). Fixer l'appareil au mur et l'aligner dans la position horizontale.

avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig. 4). En cas de différents montages utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplatre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi, où sera fixée la hotte.

Fixation des raccords téléscopiques de décoration

Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de décoration. Si votre appareil doit être installé dans le modèle aspirant ou doté d'un moteur externe, prévoir le trou de l'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig. 3), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig. 3), tout en respectant la distance depuis le plafond indiquée à la Fig. 2. Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig. 4).

Introduire le raccord supérieur à l'intérieur du raccord inférieur et appuyer sur la coque.

Retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig. 3). Si on peut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

-Modèle filtrant

Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modèle aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu. Si le jeu n'est pas fourni, commandez-le à votre revendeur comme accessoire. Les filtres doivent être appliqués au groupe aspirant situé à l'intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrés jusqu'au déclic d'arrêt (Fig. 7).

EMPLOI et entretien

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air ; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à température basse et cycle court.
• Après plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
• Les filtres au carbone actif seront à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
• Les filtres de carbone actif regénérables doivent être lavés et et sans plats). Enlever l'eau en excès sans abimer le filtre, retirer les parties en plastique, faire sécher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100°C. Cette opération doit être répétée chaque 2 mois pour maintenir efficace la fonction du filtre à carbone régénérable. Ces derniers doivent être remplacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.
• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.
• Nettoyer fréquemment la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
• L'installation d'illumination est donc pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la pièce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
• Attention: La non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.
• Remplacement des lampes halogènes (Fig. 8).

Pour changer les lampes halogènes, retirez le verre en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes mains nods.

• Commandes: (fig. 5) mécaniques, les symboles sont les suivants:

A = touche ECLAIRAGE B = touche OFF C = touche PREMIÈRE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIÈME VITESSE
