Universal ISC 570 - Haut-parleur voiture FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur voiture 2 voies coaxial elliptique
Marque	Focal
Modèle	Universal ISC 570
Forme	Elliptique (5x7 pouces)
Puissance admissible (RMS)	60 W
Puissance maximale	120 W
Impédance	4 ohms
Réponse en fréquence	60 Hz - 20 kHz
Sensibilité	91 dB SPL (2.83 V/1 m)
Diamètre du woofer	5 x 7 pouces (127 x 178 mm)
Diamètre du tweeter	1 pouce (25 mm)
Profondeur de montage	45 mm
Découpe requise	120 x 170 mm (approx.)
Matériau de la membrane	Polypropylène (woofer) et textile (tweeter)
Alimentation	12 V (système électrique véhicule)
Utilisation	Montage en emplacement d'origine ou personnalisé
Compatibilité véhicules	Toyota, Jeep, Dodge, Ford (adaptation possible)
Garantie	2 ans (France), selon conditions distributeur hors France
Entretien et nettoyage	Nettoyer avant montage, éviter copeaux et poussières
Sécurité	Ne pas écouter à plus de 110 dB longtemps ; risque de lésions auditives
Contenu du kit	2 haut-parleurs coaxiaux, grilles, visserie, notice
Poids unitaire	Environ 1.2 kg

FOIRE AUX QUESTIONS - Universal ISC 570 FOCAL

Quelle est la puissance recommandée pour l'amplificateur ?

L'amplificateur doit délivrer une puissance RMS comprise entre 30 et 60 W par canal pour exploiter pleinement le Focal Universal ISC 570 sans risque de dommage.

Puis-je installer ce haut-parleur dans une Toyota Corolla ?

Oui, le ISC 570 est conçu pour s'adapter à de nombreux véhicules, dont les Toyota, Jeep, Dodge et Ford. Vérifiez l'espace disponible dans votre Corolla et utilisez les adaptateurs fournis si nécessaire.

Quelle est la profondeur de montage minimale ?

La profondeur de montage est d'environ 45 mm. Assurez-vous que l'espace derrière la porte ou le panneau soit suffisant pour ne pas gêner la vitre ou d'autres composants.

Comment entretenir mes haut-parleurs Focal ?

Avant l'installation, nettoyez soigneusement la zone de montage et évitez les copeaux métalliques ou poussières. Après installation, essuyez les grilles avec un chiffon doux sec. N'utilisez pas de produits chimiques.

Quelle est la garantie du Focal Universal ISC 570 ?

La garantie est de 2 ans à partir de la date d'achat en France. En dehors de la France, les conditions sont fixées par le distributeur local. Conservez votre facture et le coupon de garantie dûment rempli.

Le kit est-il livré avec des grilles de protection ?

Oui, chaque haut-parleur est livré avec une grille de protection. Vérifiez qu'il y a un espace suffisant entre le haut-parleur et la grille pour éviter tout contact.

Puis-je utiliser ce haut-parleur sans amplificateur ?

Oui, vous pouvez le connecter directement à l'autoradio, mais pour des performances optimales, un amplificateur externe est recommandé. Assurez-vous que l'autoradio délivre au moins 20 W RMS par canal.

Comment brancher les haut-parleurs correctement ?

Respectez la polarité : le fil positif (+) vers la borne positive du haut-parleur et le négatif (-) vers la négative. Un branchement inversé déphasera le son et réduira les performances.

Quels sont les risques d'une écoute à fort volume ?

Une écoute prolongée au-dessus de 110 dB peut endommager durablement votre audition. Des niveaux supérieurs à 130 dB même brefs peuvent causer des lésions irréversibles. Réglez le volume modérément.

Le haut-parleur est-il adapté à un usage extérieur ou marin ?

Non, le Universal ISC 570 est conçu pour un usage intérieur dans un véhicule. Il n'est pas étanche et ne résiste pas à l'humidité ou aux projections d'eau. Évitez toute exposition à l'eau.

MODE D'EMPLOI Universal ISC 570 FOCAL

User manual / Manuel d'utilisation

English page 2

Français page 6

INTEGRATION UNIVERSAL ISC

User manual

English version

Manuel d'installation

Version française

Nous you remercions d'avoir choisi les kits Integration Separés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicity integrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualite. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec precaution pour pouvoir vous y referrer ulterieurement. Tout probleme du au non-respect des regles d'utilisation peut entrainer l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provquer des léasons auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours.

Recommendations importantes

Avont tout, verifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procededez aux decoupes. Dans le cas d'un montage en emplacement d'origine, verifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'ecart des copeaux métalliques et des poussières.
• Procedez à un nettoyage soigneux avant de monter les haut-parleurs.

INTEGRATION UNIVERSAL ISC

Manuel d'installation

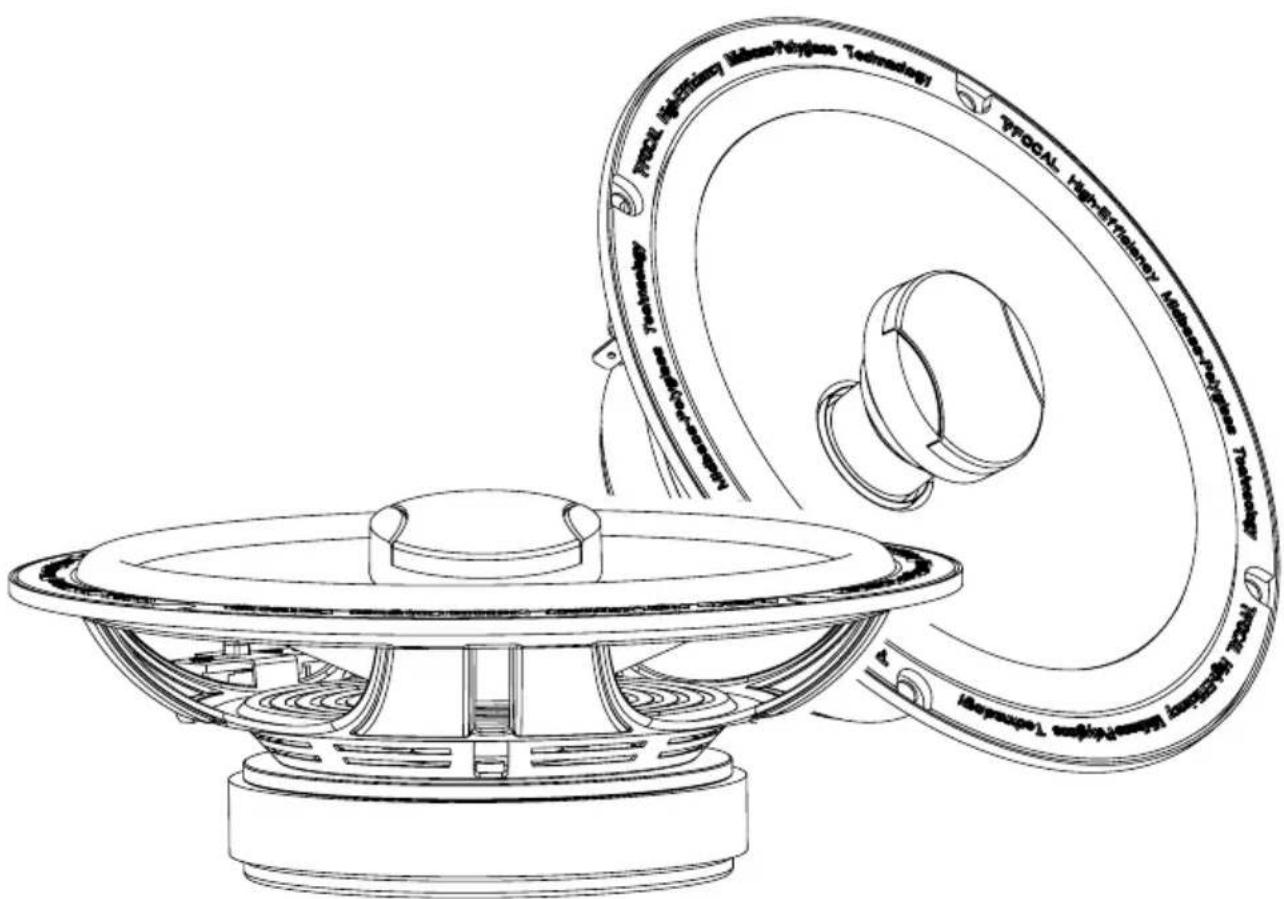

Woofer ISS

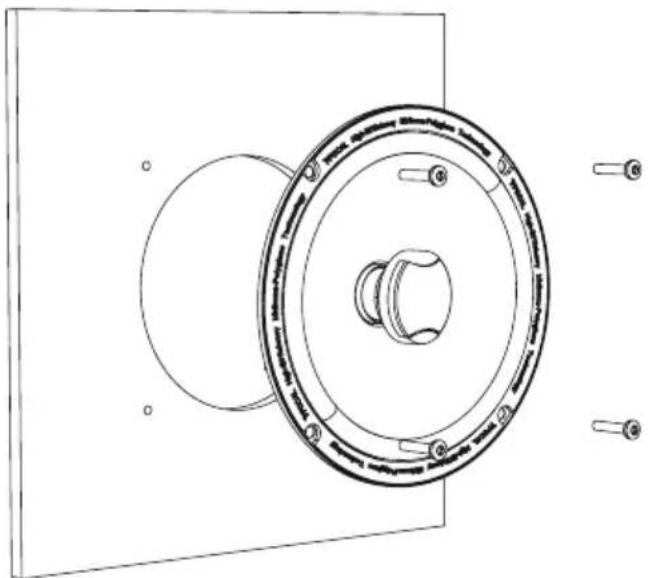

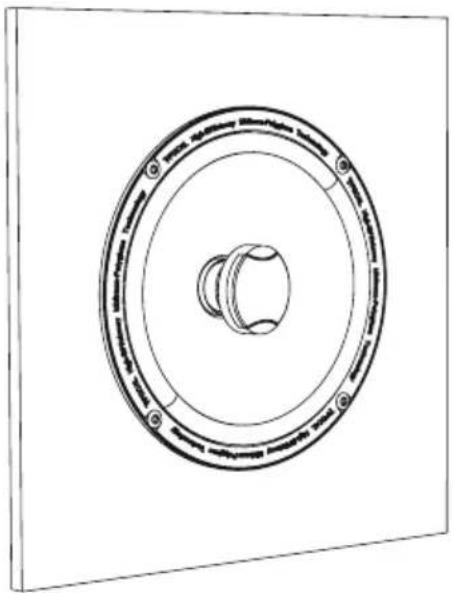

1/ Assemblage d'un woofer 2 voies coaxiales ISC 100 / 130 / 165 dans un emplacement d'origine.

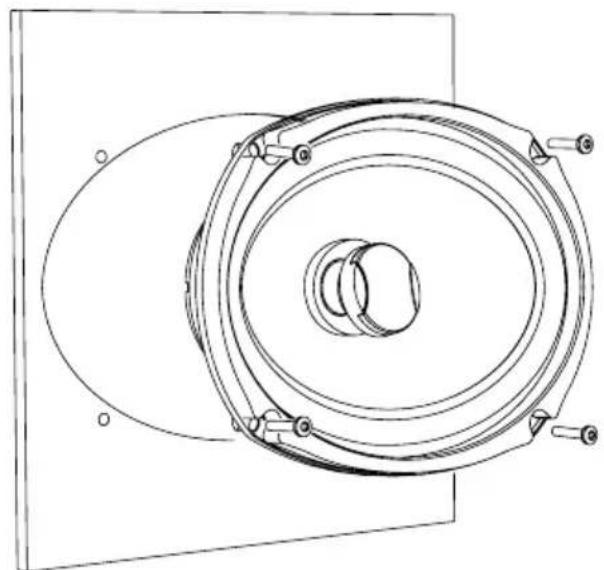

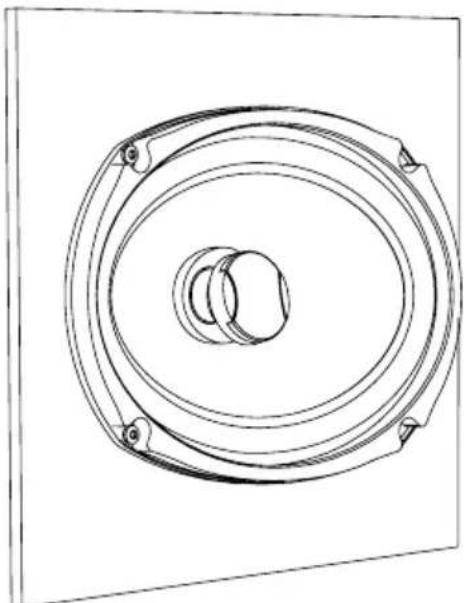

2/ Assemblage d'un woofer 2 voies coaxiales ISC 570 / 690 dans un emplacement d'origine.

Ces kits « elliptiques » peuvent être adaptés dans des vehicules de marque Toyota®, Jeep®, Dodge®, Ford®.

INTEGRATION UNIVERSAL ISC

Manuel d'installation

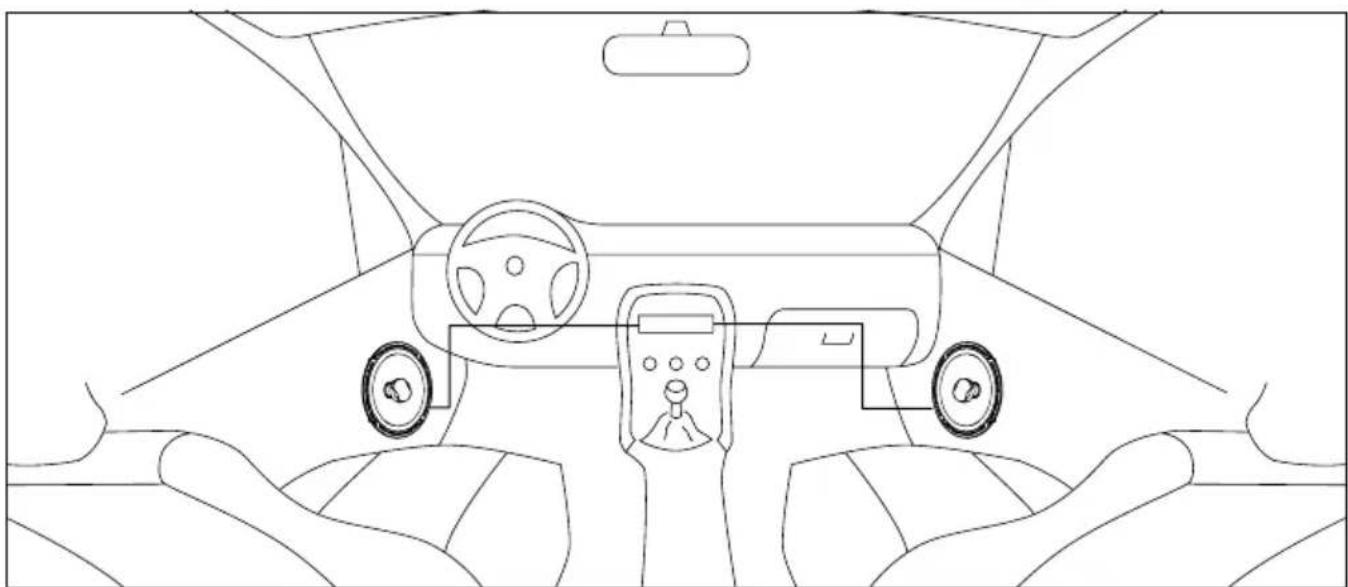

4/Vue de l'installation complète dans le vehicules.

INTEGRATION UNIVERSAL ISC

Manuel d'installation

9

Conditions de garantie

En cas de problème, adresse-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Viete produit Focal-JMlab a ete concu et fabriqu avec des matieraux et composants de haute qualite, susceptibles d'etre recycles et reutilises. Ce symbole signifie que les appareils electriques et electroniques, lorsquils sont arrivés en fin de vie, doivent etre elimines separation des ordures menagères. Veuillez rapporter cet appeareil à la dechetterie communale ou à un centre de recyclage. Vou contribuez ainsi à la preservation de l'environnement.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous :

Votre nom :Age : Profession :

Votre adressécomplete:

Votre adress e-mail :

Vos centres d'intérêts :

Chez you, possedez-vous des enceintes haute-fidelite ?

Si oui, précise la marque :

Lisez-vous la presse écrite ?

Si oui,quel(s) titre(s):

Votre équipement audio/video (marques et modedes) avant l'acquisition du produit Focal :

Lecteur CD /tuner :Lecteur multimédia :

Système de navigation :Amplificateur :

Kit haut-parleur :Caisson de grave / subwoofer :

Autres éléments :

Votre choix pour I'achat de ce modèle Focal s'est fait en fonction de :

• Conseil du revendeur - Conseil d'un ami, relation
• Visite d'un salon, d'une exposition - Rapport qualite / prix
• Qualité sonore, écoute en auditorium - Possède déjà des produits Focal
• Fiabilité / qualité de fabrication - Catalogues
• Esthetique / finition - Matériel français
  □-Article de presse écrite (si oui, précisez le titre du magazine):

Votre Produit Focal :

Modèle :N° de série :

Nom du revendeur :Ville :

Date de l'achat :Prix de I'achat :

Avez-vous confié l'installation du produit à votre revendeur ?

Si non, pourquoi :

Ces informations sont necessaires a notre societe pour traiter voire demande. Elles sont enregistrées dans notre fichier de clients et peuvent donneur lieu au exercice du droit d'acces et de rectification apres de notre service clientele (04 77 43 57 00).

Si you ne souhaitez pas que vos données soient utilisées par nos partenaires à des fins de prospection, veuillez cocher la case ci-contre. Si vous ne souhaitez pas recevoir des propositions commerciales de nos partenaires par voie électronique, merci de cocher la case ci-contre.若您 étés susceptibles de receiveoir des offers commerciales de notre société pour des produits analogues à ceux que vous avez achetes. Si vous ne le souhaitez pas, cochez la case ci-contre. Nous garantissons la confidentialité de ces informations.
