MODE D'EMPLOI LCD1911TN SALORA

Ce symbole indique une tension dangereuse dans le produit qui présente un risque de chic électrique ou de blessure personnelle.

Ce symbole indique des instructions importantes accompagnant le produit.

Veuillez dire attentivement ce manuel avant d'utiliser le produit.

• Avant de connecter le cable d'alimentation à la prise d'adaptateur CC, s'assurer que la tension nominale de la TV LCD correspond à celle du secteur. En cas de doute concernant le secteur, consulter la société d'alimentation locale.
• Ne jamais insérer un objet métallique dans les ouvertures du logement de l'écran/la TV LCD à cristaux liquides, cela pourrait engendrer un risque de chocoléctrique.
• Pour éviter les chocs électriques, ne jamais toucher l'intérieur de l'écran / la TV LCD et de l'adaptateur. Seul un technicien qualifié est habilité à ouvrir le logement de l'écran / la TV LCD / l'adaptateur.
• Ne jamais utiliser l'écran / la TV LCD / l'adaptateur si le cordon d'alimentation a été endommaged. Ne rien laisser appuyer sur le cordon d'alimentation et bien-disposer celui-ci à un endroit où personne ne peut trébucher dessus.
• S'assurer de tirer sur la fiche, pas sur le cordon, lors du débranchement de la prise électrique.
• Les ouvertures se trouvant sur le logement de l'écran / la TV LCD / l'adaptateur sont là à des fins de ventilation. Ces ouvertures ne doivent être ni bloquées, ni recouvertes pour prévenir tout risque de surchauffe. Eviter d'utiliser l'écran / la TV LCD sur un lit, un canapé, un fauteuil ou toute autre surface douce. Cela pourrait bloquer les ouvertures de ventilation au fond du logement. Si l'écran / la TV LCD est disposé dans une étagère ou un endroit fermé, s'assurer que la ventilation est appropriée.
• Ne pas exposer la TV LCD / l'écran à des températures ou une humidité extrêmes.

• L'appareil ne doit pas etre exposé à des éclaboussures ou des projections d'eau et il ne faut pas disposeur des objets replis de liquide, comme des vases, sur l'appareil.

• Ne pas dispose l'écran / la TV LCD sur un support instable qui pourrait entraîner sa chute. Il peut être endommage s'il tombe, en cas de chocol ou de griffure. Ne pas nettoyer la façade avec un matériel type acétone, alcohol, toluène, acide éthylique, methyle ou chlorure car ils pourraient endommager l'écran.

• Mettre l'adaptateur CC pres d'une prise électrique aisément accessible.
• Si l'écran / TV LCD ne fonctionne pas normalement, en particulier s'il émet dessons ou des odeurs inhabituels, le débrancher immédiatement et contacter un revendeur autorisé ou un centre SAV.
• Une température élevée peut entrainer des problèmes. Ne pas soumettre l'écran / TV LCD à la lumière directe du soleil et le conserver à distance des poèles, cheminées, radiateurs et autres sources de chaleur.
• Debrancher l'adaptateur CC lorsque l'appareil restera inutilisé pendant une période prolongée.
• Pour réduire le risque de chic électrique, et d'interférence génante, utiliser uniquement les accessoires recommends.
• Si l'écran / la TV LCD est en panne, ne pas tenter de la réparer soi-même. Contacter du personnel SAV qualifié.
• Debrancher l'adaptateur CC de la prise électrique murale avant toute intervention.
• S'assurer que le technicien de service utilise des pieces de rechange autorisées ou équivalents. Les pieces non autorisées peuvent cause un incendie, un choc électrique ou être à l'origine d'autres risques.
• S'assurer qu'à la suite de toute intervention ou réparation, le technicien de SAV procédé aux contrôle des sécurité pour certifier que l'écran / la TV LCD peut être utilisée sans danger.
• L'appareil de classe I doit être connecté à une prise SECTEUR dotée d'une connexion de mise à la terre de protection.

TABLES DES MATIERES

FONCTIONS DES BOUTONS DES PANNEAUX
PANNEAU FRONTAL	1	PANNEAU DE ARRIERE
EQUIPEMENT EXTERNE
DIAGRAMMES DES CONNXIONS	2
TELECOMMANDE
BOUTONS DE LA TELEMAND	3	INSTALLATION DE LA BATTERIE
COMMENCONS
SELECTION DE LA SOURCE	6
CONFIGURATION MENU TV ANALOGIQUE
IMAGE	7	SON
REGLAGE DU MODE TV ANALOG	9	FONCTION
FONCTION DE TELETEXTE
FONCTION DE TELETEXTE	12
REGLAGE MENU AV, PERITEL ET COMPOSANT
MENU DES REGLAGES VIDEO	13
REGLAGE MENU VGA
IMAGE	14	SON
CONFIGURATION DU MONITEUR	16	FONCTION
DEPANNAGE
DEPANNAGE DE L'ECRAN	18	DEPANNAGE DU SON ET TV
SPECIFICATIONS
SPECIFICATIONS	19
ACCESSOIRES
ACCESSIONS 19

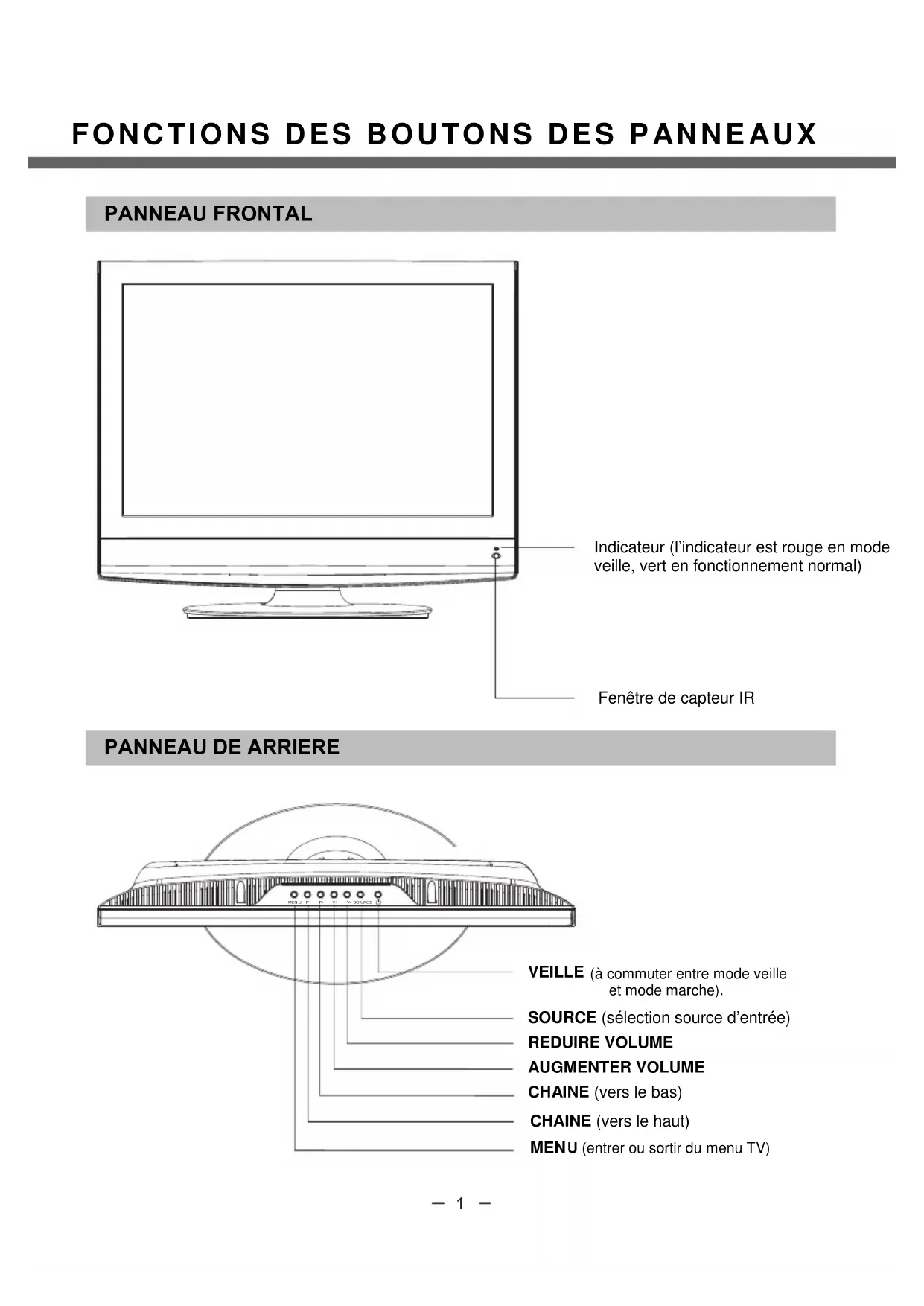

PANNEAU FRONTAL

Indicateur (l'indicateur est rouge en mode veille, vert en fonctionnement normal)

Fenêtre de capteur IR

PANNEAU DE ARRIERE

VEILLE (à commuter entre mode veille et mode marche).

SOURCE (selection source d'entrée)

REDUIRE VOLUME

AUGMENTER VOLUME

CHAINE (vers le bas)

CHAINE (vers le haut)

MENU (entre r ou sortir du menu TV)

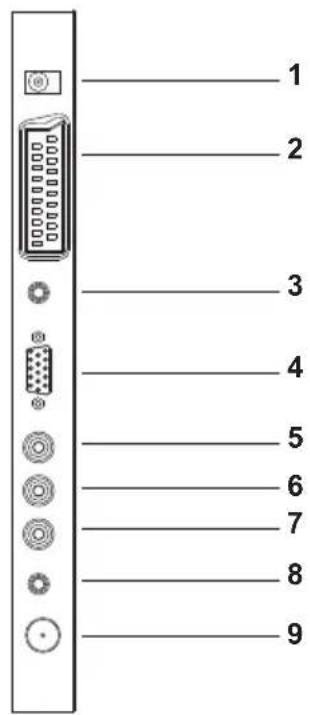

DIAGRAMME DES CONNXIONS

DVD or VCR player

1. Connecteur d'en trée 12V DC
2. Prise PERITEL
3. Entre audio VGA
4. Port d'entrée VGA
5. Y
   6.Pb
6. Pr
7. Entre audio Y/Pb/Pr
8. Port d'entrée RF

REMARQUE

Connector tous les cables nécessaires AVANT de brancher le cable d'alimentation

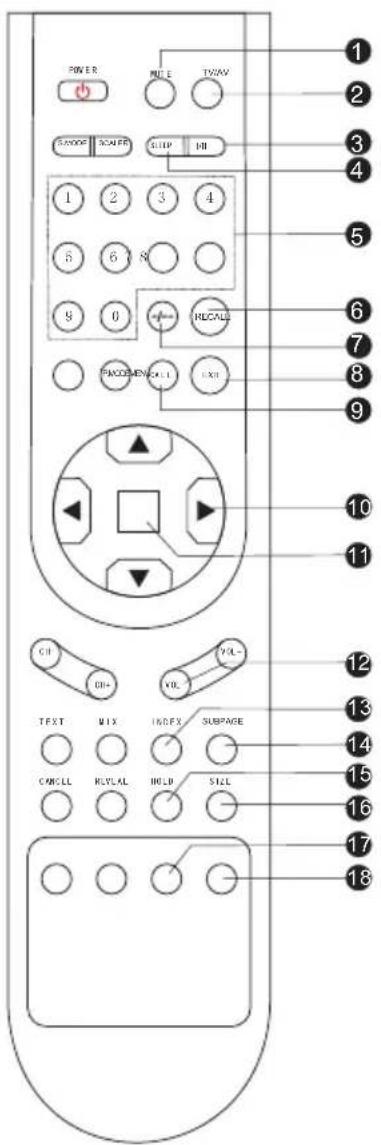

1 MUTE

Touche pour couper le son.

1. TV/AV

Pour selectionner la source d'entrée : TV, SCART, COMPOSNTE et VGA.

1. I/II

Pour commuter entre la chaine NICAM/A2 MoNo en mode TV analogue.

1. SLEEP

Pour régler la minuterie.

1. TOUCHES NUMEROTEES

Pour selectionner le numero de programme.

1. RECALL

Pour basculer entre un programme precedent et le programme actuel en télévision analogique.

1. Touche numérotation à deux chiffres

Pour commuter entre numero de programme à 1 chiffre et numero à 2 chiffres.

1. EXIT

Pour sortir ou revenir au menu precedent.

1. CALL

Pour afficher l'information sur I'écran

1. Curseur gauche/droit (menu réglage)

Pour se déplacer vers la gauche/la droite ou régler la rubrique sélectionnée dans le menu ou le volume.

1. SELECT

Pour confirmer les sélections.

1. VOL+/-

Pour augmenter ou diminuier le volume.

1. INDEX

Pour afficher la page de contenu principale lors de la lecture du Télétexte en TV analogue.

1. SUBPAGE

Naviguer à la page suivante du télétexte en mode TV analogue.

1. HOLD

Pour arrerter le télétexte à la page actuelle en mode TV analogue.

1. SIZE

Pour zoomer la page telétexte en TV analogue

1. JAUNE

Selection de la page en mode télétexte TV analogue.

1. BLEU

Selection de la page en mode télétexte TV analogue.

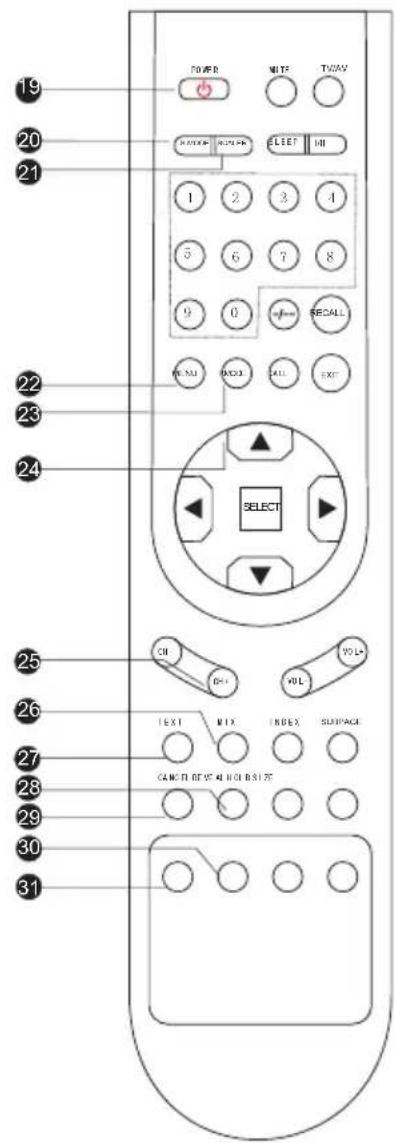

19. POWER

Pour commuter entre le mode veille et le mode marche.

20. S-MODE

Pour selectionner les modes de champ de son : Musique, Film, Nouvelles et Utilisateur.

21. SCALER

Change le format de l'image entre 4:3 et 16:9, Zoom1, Zoom2

22. MENU

Pour afficher le menu de paramétrage, différent dans les divers modes de source.

23. P-MODE

Pour selectionner le mode d'image : Standart, Dynamique, Doux, Utilisateur (non valide en mode VGA).

24. Curseur VERS LE HAUT / VERS LE BAS

Pour aller effectuer une selection vers le haut ou vers le bas dans le menu ou changer de chaine, valide en TV analogue.

25. CH+/-

Pour monter ou descendre de numero de programme, valide en TV analogue.

26. MIX

Pour afficher TV analogue et téléxte en même temps.

27. TEXT

Pour bloquer ou débloquer la fonction télétexte.

28. REVEAL

Pour afficher les informations de telétexte cachées en TV analogue.

29. CANCEL

Pour annuler le télétexte en TV analogue.

30. VERT

Selectionner la page en mode télétexte TV analogue.

31. ROUGE

Selectionner la page en mode télétexte TV analogue.

INSTALLATION DE LA BATTERIE

Retirer le couvercle du compartment à piles. Insérer deux piles SUM-4 (AAA) en veillant à faire coïncider les polarités avec les indications dans le compartment à piles comme suit :

VIE DES PILES

• Normalement, les piles peuvent etre utilisées un an.
• Si la télécommande ne fonctionne toujours pas quand elle est pres du capteur sur le télévisueur, remplaçer les piles.
  Utiliser des piles SUM-4 (AAA).

REMARQUE

• Ne jamais utiliser des accumulateurs rechargeables.
• Ne jamais charger, court-circuiter, démonter ou chauffer les piles, ni les jeter au feu.
• Faire attention à ne pas faire tomber ou cogner la télécommande, cela pourrait l'endommager ou entraîner une défaillance.
• Ne pas mélanger piles neuves et piles usagées.
• Lorsque la télécommande n'est pas utilisé pendant une durée prolongée, sorter les piles pour éviter toute fuite de liquide. Avant d'insérer la pile neue, nettoyer l'électrolyte s'était eventuellement écoulé dans la télécommande.
• Si l'électrolyte s'écoule dans le corps de la pile, nettoyer celui-ci avec de l'eau.

ATTENTION :

Ranger les piles dans un endroit hors de portée des enfants. En cas d'ingestion accidentelle, consulter immédiatement le médecin.

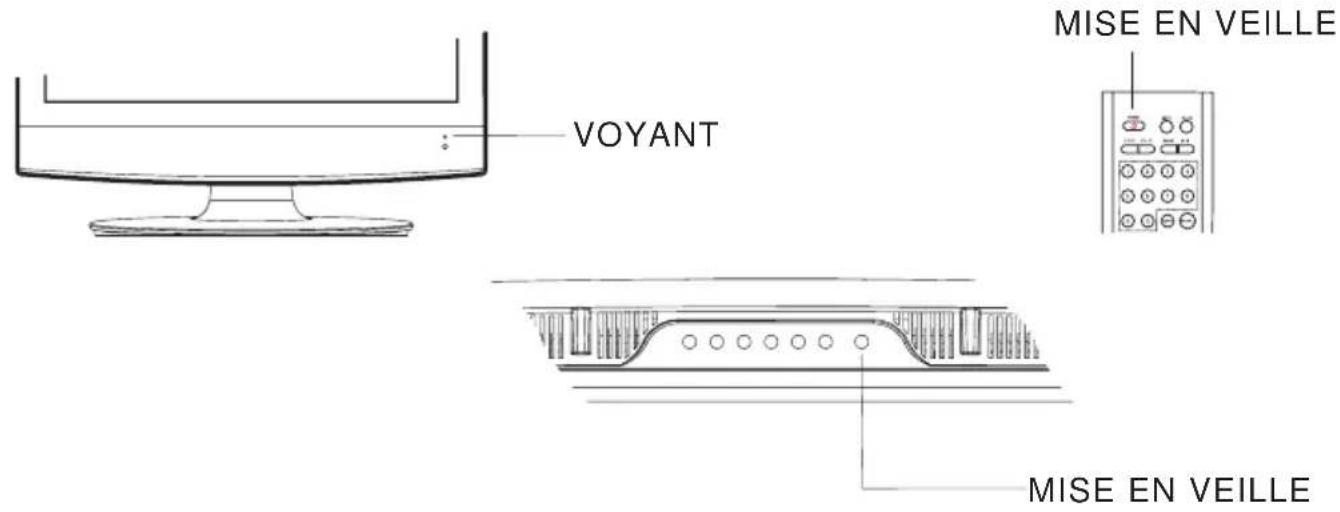

Une fois que l'unité a été correctement positionnée / fixée, sur une table ou sur un mur, et que tous les cables, y compris le cordon d'alimentation, ont été connectés, la prochaine action est la suivante :

Appuyer sur le bouton [STANDBY] de la télécommande pourmettre l'unité en marche ; l'indicateur lumineux passera au vert. Vous pouvez Maintenant approucem les nombreuses propriétés de votre nouveau téléviseur.

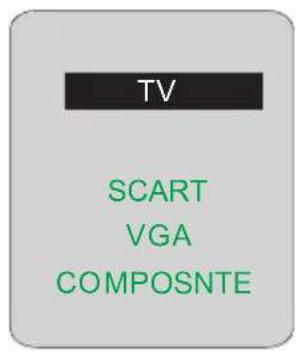

SELECTION DE LA SOURCE

Il est possible de selectionner la source d'entrée en utilisant le menu de source. Appuyer sur le bouton [TV/AV] pour afficher le menu de la manière suivante :

La source actuelle est mise en surbrillance. Appuyer sur la touche [4/1] sur la télécommande ou

[ \text{[CH+/CH-]} ] du côté gauche de la TV LCD pour sélectionner ce que vous souhaitez puis appuyer sur la touche [4/5]

[VOL + / VOL]_- ou [SELECT] pour confirmer la seLECTION.

Cet apparéil est en mesure de mémoriser jusqu'à 100 chaînes (0 ~ 99). Sélectionner la châine désirée en appuyant sur [CH+/-] ou les touches numéroétées puis balayer et enregistrer les chaînes en mode manuel ou automatique.

En mode TV analogique, appuyer sur la touche [MENU] dans le menu principal et ce dernier sera affiché comme suit :

En appuyant sur la touche de la télécommande, il est possible de selectionner les rubriques du menu principal (les rubriques du menu principal sont "IMAGE", "SON", "REGLAGE TV ANALOG", "FONCTION"). Appuyer sur ou sur le bouton [SELECT] pour entrer dans la rubrique de menu respective.

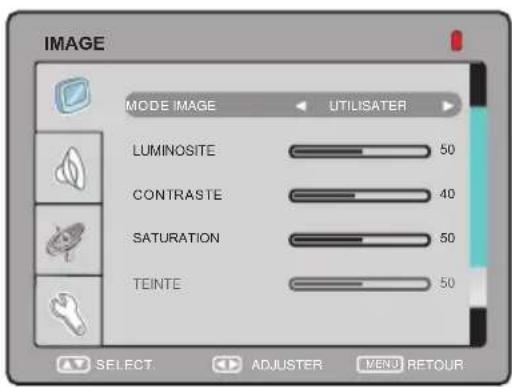

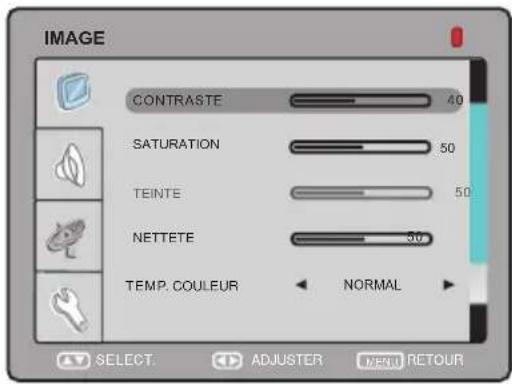

Selectionner et le menu apparaitra comme suit : Appuyer sur la touche [a/v] pour effectuer une selection et sur la touche [a/b] pour régler.

Rubrique	Description
MODE IMAGE	Sélection du mode image : "UTILISATEUR ", "STANDARD ", "DYNAMIQUE " et "DOUX".
LUMINOSITE	Pour régler la luminosité.
CONTRASTE	Pour régler le contraste.
SATURATION	Pour régler la saturation des couleurs.
TEINTE	Pour régler le ton de l'image, uniquement valide en N 3.58/N 4.43/PAL60 et mode écran avec fréquence de balayage vertical égale à 59,94.
NETTETE	Pour régler la netteté de l'image.

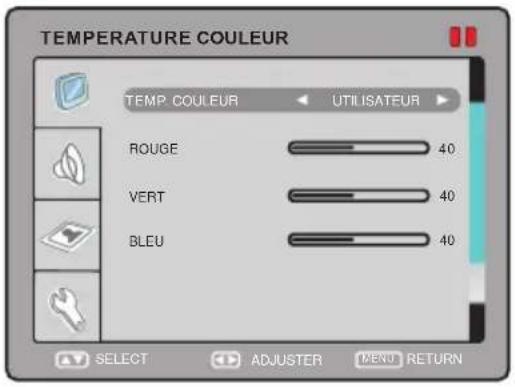

TEMP. COULEUR	Sélectionner le mode de température de couleur : 'NORMAL', 'CHAUD' et 'FROID'

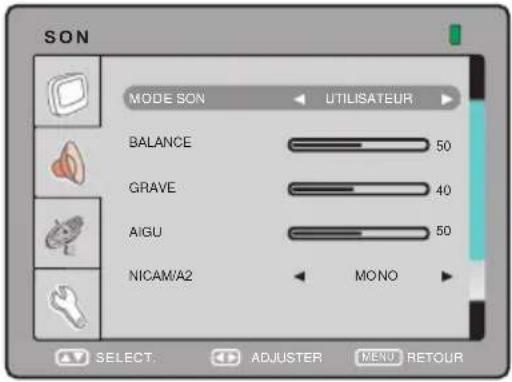

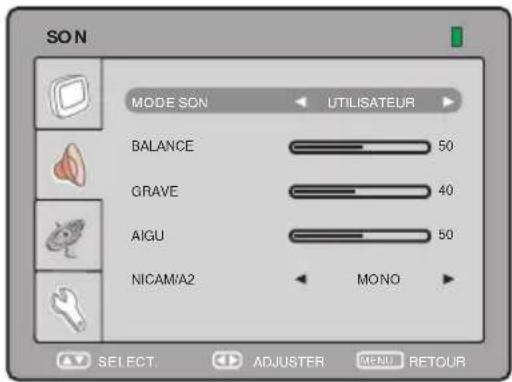

SON

Appuyer sur [▲/▼], Sélectionner " " et appuyer sur [▶] ou sur la touche [SELECT] pour entrer dans la section suivante :

Appuyer sur la touche [ / ] pour effectuer une selection et sur la touche [ / ] pour régler.
Cidessous la description des rubriques dans le son.

Rubrique	Description
MODE SON	Sélection du mode son : "UTILISATEUR", "MUSIQUE", "FILM" et "NOUVELLES".
SRS	Sélectionne le mode SRS (« oui » ou « non »).
GRAVE	Pour régler les basses.
AIGU	Pour régler les aigus.
NICAM/A2	Sélectionne le mode NICAM/A2 (consulter les notes).
BALANCE	Pour régler la balance des canaux droit et gauche.

REMARQUE

Si vous estes en mesure de receivevoir les signaux Nicam/A2, proceder de la maniere suivante:
Sélectionner Nicam stéreo, canal mono ou bilingue en appuyant sur le bouton [NICAM] sur la télécommande. Si le signal Nicam/A2 est trop faible, cette unité passera automatiquement au canal mono.
Avec avoir selectionné le canal mono, « MONO » s'affichera sur l'écran; si bilingue I est selectionné, « DUAL I » sera affché; si bilingue II est selectionné, « DUAL II » sera affché; si stéreo est selectionné, « STEREO » sera affché.
La fonction Nicam/A2 est uniquement valide en mode TV analogue si le programme actuel est diffusé en Nicam/A2.

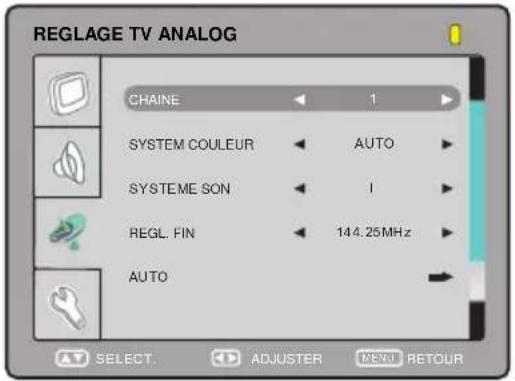

Appuyer sur [ / ] , selectionner"" et appuyer sur () ou sur la touche [SELECT] pour entrer dans la section suivante :

Appuyer sur la touche [A/V] pour effectuer une selection et sur la touche [A/B] pour régler.

Rubrique	Description
CHAINE	Pour changer le numéro de châne.
SYSTEME COULEUR	Pour sélectionner le système de couleur : "AUTO", "PAL" et "SECAM".
SYSTEME SON	Sélectionne le système son : "B/G", "D/K", "I", "L".
REGL. FIN	Règle précisément la fréquence de la châne pour améliorer les effets de son et d'image.
AUTO	Pour balayer les programmes et les enregistrer automatiquement.
MANUEL	Pour balayer les programmes manuellement.
EDITOR CHAINE	Entrer dans le sous-menu pour régler le saut et l'inversion de châne. Consulter la page suivante.
RENOMMER CHAINE	Entrer dans le sous-menue pour éoperator le nom de châne.

REMARQUE

Le système réglera automatiquement le « SYSTEME SON ». Dans certaines conditions particulières, le réglage du « SYSTEME SON » sera errone, procéder dans ce cas à un réglage manuel.
Le « SYSTÉME COULEUR » et le « SYSTÉME SON » dépendent du système de diffusion télévisuelle locale.
Si le système local est SECAM L, régler la « REGION » sur « FRANCE », cf. « FONCTION »

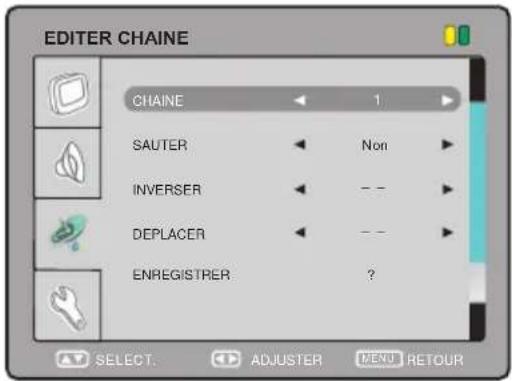

EDITER CHAIN

Selectionner « EDITER CHAINE » et le menu apparaître comme suit :

Rubrique Description
CHAINE	Pour sélectionner la chaîne actuelle ici.
SAUTER	Choix « oui » ou « non » . Oui rend la chaîne actuelle inaccessible lors de l'utilisation de la touche [CH+/-] pour naviguer parmi les chaînes.
INVERSER	Sélectionne ou entre le numéro de chaîne directement pour inverser avec la chaîne actuelle.
DEPLACER	Déplace la chaîne actuelle vers le numéro de chaîne de réglage.
ENREGISTRER	Mettre cette option en surbrillance et appuyer sur la touche [OK] pour confirmer l'inversion et la fonction de déplacement.

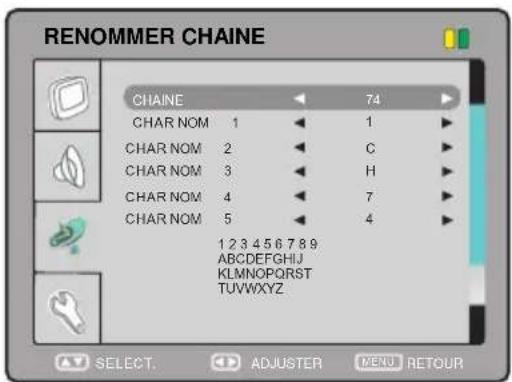

RENOMMER CHAIN

Selectionner « RENOMMER CHAINE » et le menu apparaître comme suit :

Appuyer sur la touche [A/V] pour sélectionner la chaine. La chaine par défaut est la chaine active lors de l'entrée dans ce menu.

Chaque touche numérée sur la télécommande correspond à deux ou trois lettres.

Appuyer sur la touche [4] ou la touche numerotée pour effectuer la selection.

Le nom de la chaîne peut composer 5 lettres au maximum.

Appuyer sur la touche [MENU] pour quitter après avoir renomer la chaine. Le système memorisera automatiquement.

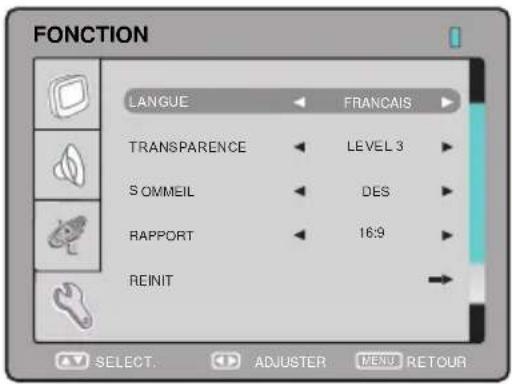

FUNCTION

Il est ici possible de paramétrer certaines configurations du système.

Appuyer sur [ / ] , selectionner " et appuyer sur [ / ] ou sur la touche [SELECT] pour entrer dans la section suivante :

Appuyer sur la touche [ / ] pour effectuer une seLECTION et sur la touche [ / ] pour régler.

Rubrique	Description
LANGUE	Pour sélectionner la langue de l'interface.
TRANSPARENCE	Pour changer la transparence de l'interface. Elle peut être passé d'ARRET jusqu'àu niveau 6, soit 7 niveaux au total.
SOMMEIL	Pour régler la minuterie.
RAPPORT	4:3 / 16:9 / ZOOM1 / ZOOM2.
REINIT	Pour réinitialiser toutes les valeurs à la valeur par défaut.
REGION	Pour régler la région télévisuelle analogue
ECON. D'ECRAN	Sélectionne l'économiseur d'écran (« oui » ou « non »).

REMARQUE

Si le système local est SECAM L, la « REGION » doit être « France »

FONCTION DE TELETEXTE

La majorité des émetteurs télévisuels fournissant des informations télétextes gratuites, incluant les informations les plus récentes, les prévisions météorologiques, m la liste de programmes TV et des informations sur la bourse, etc. Il suffit d'entrer la page télétexte désirée selon le contenu télétexte.

AFFICHAGE TELETEXTE

Sélectionner la chaîne avec le signal télétexte ;
Appuyer sur le bouton [TEXT];
- Sélectionner la page correspondante selon les boutons colorés sur la télécommande.
Appuyer une nouvelle fois sur [TEXT] et l'écran affichera de nouveau le programme TV.

- SELECTION DE PAGE

Vous pouvez saisir 3 chiffres pour le numero de page que vous souhaitez visualiser avec les touches numerotées. Si le numero entre est invalide, il vous faut enterre de nouveau 3 chiffres corrects après avoir fini la saisie de ce numero.
Il est possible de feuilleter les pages en avant ou en arrriere avec la touche [CH + ]

- MODE MIX

Cette fonction permet de regarder la télévision et de dire les informations télétextes en même temps.

Quand une certaine page de télétexte est affichee, appuyer sur la touche [MIX] ; cela entrainera un affichage simultané de la TV et des informations télétextes.
Appuyer une nouvelle fois sur la touche [MIX] et seul le télétexte sera encore affché.
En mode mix, des lignes de perturbation apparaisent facilement sur les caractères télétexte, c'est pourquoit ce mode n'est pas recommandé.

Note: Appuyer sur la touche [CANCEL] pour quitter le télétexte.

VEROUILLER

Appuyer sur la touche [HOLD] verrouillera la page télétexte. Appuyer de nouveau sur ce bouton pour annuler le verrouillage.

- INDEX

Appuyer sur la touche [INDEX] pour afficher la page de contenus. Entrer une page de télétexte déterminée en saississant les chiffres.

- ZOOM EN TELETEXTE

Lorsque la page de télétexte est affichee, il est possible de double-zoomer cette page de télétexte dans l'écran.
Appuyer sur la touche [SIZE] pour zoomer dans la moitié supérieure de la page de télétexte.
Appuyer sur la touche [SIZE] une nouvelle fois pour zoomer dans la moitié inférieure de la page de télétexte.
Appuyer une nouvelle fois sur cette touche pour revenir à l'affichage d'origine.

- MODE ECRAN

Appuyer sur la touche [REVEAL] pour afficher les informations télétexte cachées. Appuyer de nouveau sur cette touche pour annuler.

- TOUCHES COLOREES (ROUGE, VERT, JAUNE, BLEU)

Selectionner la page de télétexte correspondante avec les touches colorées.

MENUDESREGLAGESVIDEO

Le paramétrage de menu des modes SCART / COMPOSNTE est identique à celui du mode TV analogique, hormis la section . Vous la trouvez dans les pages précédentes.

REMARQUE

S'il n'y a pas d'entrée de signal dans TV, SCART, VGA, COMPOSNTE, l'écran affichera le message ci-dessous.

L'appareil passera automatiquement en mode veille si aucune entrée de signal n'est détectee pendant 5 minutes.

SCART PAS DE SIGNAL 4:50

• Si la source d'entrée est PERITEL, l'appareil identifiera automatiquement le signal RGB ou CVBS ; lorsque le signal RGB normal apparait, si la connexion PERITEL existe, l'appareil basculera automatiquement en mode PERITEL. Lorsque la prise PERITEL est débranchée, l'appareil repassera au mode précédent, il supporte aussi le mode channel plus.

L'appareil permet une utilisation en VGA avec une résolution maximale de 22^ :680× 1050,19^ :1440× 900 ce qui permet de l'utiliser comme écran pour un PC multimédia. Il peut être procédé au paramétrage suivant en mode VGA.

Appuyer sur la touche [MENU] pour entrer dans la section principale. Appuyer sur la touche [A/V] pour selectionner les sections puis sur [O]la touche [SELECT] pour entrer. Une fois que tout le paramétrage est effectué, appuyer deux fois sur la touche [MENU] et les données de paramétrage seront méorisées.


Appuyer sur la touche [ / ] puis sur et sur [] ou la touche [SELECT] pour entrer.

Appuyer sur la touche [4] pour régler la valeur de la rubrique.

Rubrique Description
LUMINOSITE	Pour ajuster la luminosité de l'image.
CONTRASTE Pour ajuster le contraste de l'image.
TEMPERATURE COULEUR	Entrer le sous-menu pour régler la température de couleur de l'image. Appuyer sur [←/→] /SELECT ] pour entrer.
CONFIG AUTO Autoconfiguration de la position horizontal/vertical, de la phase et de la fréquence. Appuyer sur la touche [←/→] /SELECT] pour l'activer.

Ci-dessous le sous-menue de tempéature de la couleur.

Appuyer sur la touche [A] pour effectuer une selection et sur la touche [A] pour changer et régler.

Rubrique	Description
TEMP. COULEUR	Sélectionner le mode de température de couleur : "Utilisateur", "Normal", "Chaud", "Froid".
ROUGE	Pour régler les valeurs de rouge de la température de couleur.
VERT	Pour régler les valeurs de vert de la température de couleur.
BLEU	Pour régler les valeurs de bleu de la température de couleur.

SON

Appuyer sur la touche [ / ] puis sur et sur [] ou la touche [SELECT] pour entrer.

Le fonctionnement de la section de son ici est le même que dans le mode de TV analogique.

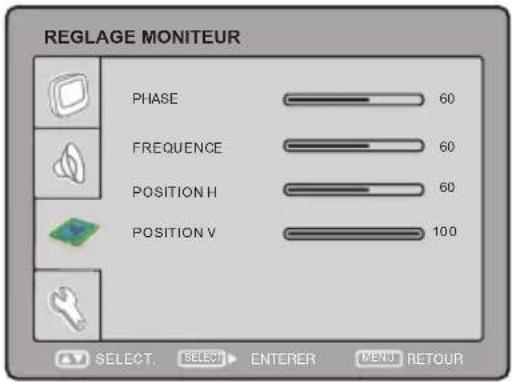

CONFIGURATION DU MONITEUR

Appuyer sur la touche [ / ] puis sur ^ et sur [] ou la touche [SELECT] pour entrer.

Appuyer sur la touche [4] pour effectuer une seLECTION et sur la touche pour régler.

Rubrique Description

PHASE Pour régler la phase

FREQUENCY Pour régler la fréquence

POSITION H Pour régier la position horizontally sur l'écran

POSITION V Pour régier la position verticale sur l'écran

REMARQUE

Lorsque le PC passera en mode veille, l'écran affichera ce qui est représenté à droite. L'appareil passera en mode veille sans entrée de signal pendant 5 minutes. Dans ce mode, l'indicateur restera en vert, mais l'écran sera mis hors service. Il peut être remis en service en reactivant le PC ou en appuyant sur les touches [MENU] ou [TV/AV] de la télécommande.

VGA

PAS DE SIGNAL

1:50

FUNCTION

Il est ici possible de paramétrer certaines configurations du système.

Appuyer sur [▲/▼], Sélectionner " " et appuyer sur [▲/▼] ou sur la touche [SELECT] pour entrer dans la section suivante :

Appuyer sur la touche [± / ] pour effectuer une seLECTION et sur la touche [± / ] pour regler.

Rubrique Description
LANGUE	Pour sélectionner la langue de l'interface.
TRANSPARENCE	Pour changer la transparence de l'interface. Elle peut être passé d'ARRET jusqu'àu niveau 6, soit 7 niveaux au total.
SOMMEIL	Pour régler la minuterie.
RAPPORT	4:3 / 16:9 / ZOOM1/ ZOOM2.
REINIT	Pour réinitialiser toutes les valeurs à la valeur par défaut.
REGION	Invalide.
ECON. D'ECRAN	Sélectionne l'économiseur d'écran (« oui » ou « non »).

Contrôler pour les causes des problèmes en concordance avec le tableau suivant avant de contacter le personnel de maintenance.

DEPANNAGE DE L'ECRAN

Symptôme Causes	et correction
Ecran noir, indicateur lumineux étèint	◆ Contrôler si le cordon d'alimentation est bien connecté, et si l'appareil est en service.
	◆ Contrôler si le cordon d'alimentation de l'appareil en entrée est bien connecté. ◆ Contrôler si l'appareil en entrée est bien en service.
L'écran scintille, est instable	◆ Contrôler si le signal de l'appareil en entrée répond aux specifications de cette unité
	◆ Contrôler l'ordinateur en mode de sortie : Contrôler le paramétrage du panneau de commande ◆ Si le paramétrage n'est pas en accord avec les specifications de cette unité, modifier le paramétrage de l'écran.
	◆ Fréquence de balayage horizontale : 30 kHz 75 kHz ◆ Fréquence de balayage verticale : 50 Hz-75 Hz

Symptôme Causes	et correction
Impossible deMETRE en service	◆ S'assurer que le cordon d'alimentation est bien connecté.
Pas de son	◆ S'assurer que le cable audio est bien connecté.
	◆ Contrôler le volume
	◆ S'assurer que rien n'est branché dans la prise casque
Volume trop bas	◆ Contrôler le volume
	◆ Si le volume est toujours trop bas après avoir régélé au maximum, contrôler si l'appareil en entree est correctement réglé.
Image neigeuse	◆ Antenne en entrée endommagée ou pas bien connectée.
Défaillance de la télécommande	◆ Contrôler si la pile de la télécommande est vide. ◆ Contrôler que la pile est correctement installée. ◆ Contrôler l'éventuelle présence d'obstacles entre la télécommande et la fenêtre de réception de l'appareil. ◆ Contrôler que la fenêtre de réception n'est pas soumise à une forte lumière.

SPECIFICATIONS

◆ LCD screen	Type		TFT color
◆ Frequency	Hor scanning frequency Ver scanning frequency Display color		30 kHz -75 kHz 50 Hz ~75 Hz 16.7M color()
◆ Display mode	Recommended mode Max mode		22": 1680X1050 / 19": 1440X900
Panel Life	Hours		50,000
Input signal	Synchronous signal Video signal		H/V separation, TTL positive/negative; H/V composite, TTL positive/negative Green synchronous, 0.3Vp p,negative 0.7 Vp_p@75ohm
TV/Video	Image system Audio system Video form		PAL/SECAM/NTSC(1n video mode) DK/I/BG/L CVBS、RGB, COMPONENT, VGA
Power Supply	Adapter input Adapter output		~100V-240V (50/60 Hz) =12V/4.5A
Environmental factor	Working temperature Working humidity Storing temperature Storing humidity		5 85~ °C 10 80%%. -20 45~ °C 5 95%%~
Audio parameter	Audio input Frequency response		Φ3.5 jack(L,R),0.5±0.3Vrms TV signal: 100 Hz 12 kHz(-3dB) AV: 100 Hz 15 kHz(-3dB)~

ACCESSIONS

Veuillez consulter les accessoires suivants.

Mode d'emploi
