MODE D'EMPLOI ENN2900AOW ELECTROLUX

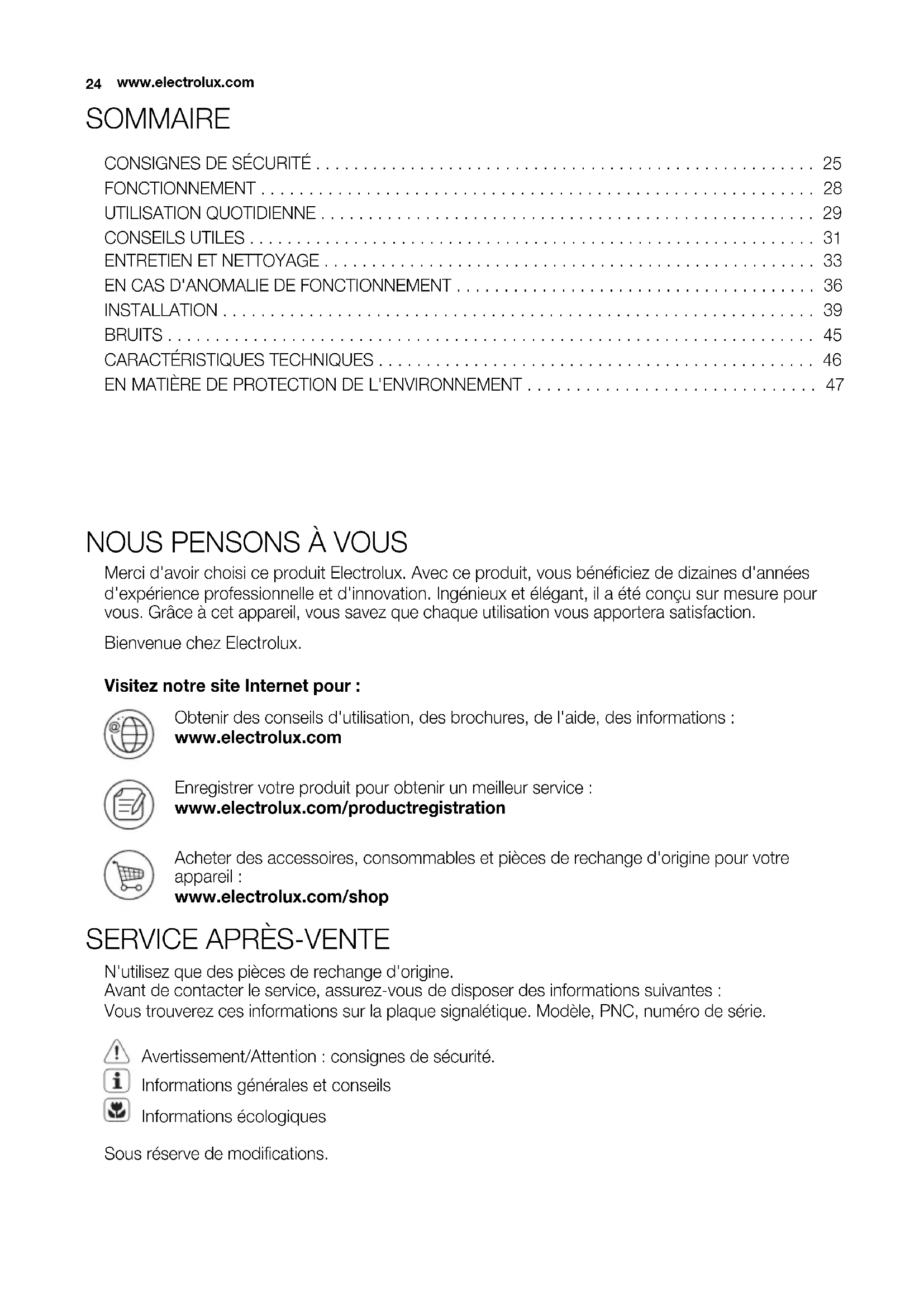

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications.

www.electrolux.comCONSIGNES DE SÉCURITÉ Pour votre sécurité et garantir une utilisa- tion correcte de l'appareil, lisez attentive- ment cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil con- naisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette noti- ce avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veil- lez à remettre cette notice au nouveau pro- priétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consi- gnes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

• Cet appareil n'est pas destiné à être utili- sé par des enfants ou des personnes dont les capacités physiques, sensoriel- les ou mentales, ou le manque d'expé- rience et de connaissance les empê- chent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'as- phyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électri- que au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne res- tent enfermés à l'intérieur.

• Cet appareil est muni de fermetures ma- gnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutili- sable avant de vous en débarrasser. Ce- ci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

CONSIGNES GÉNÉRALES DE

SÉCURITÉ AVERTISSEMENT Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d’un usage do- mestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre systè- me artificiel pour accélérer le processus de dégivrage.

• Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisa- tion n'ait reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil con- tient de l’isobutane (R600a), un gaz na- turel offrant un haut niveau de compatibi- lité avec l’environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endom- magée. Si le circuit frigorifique est endommagé : – évitez les flammes vives et toute autre source d'allumage – aérez soigneusement la pièce où se trouve l'appareil

• Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endommagé, il peut causer un court cir- cuit, un incendie et/ou une électrocution.

FRANÇAIS 25AVERTISSEMENT

Les éventuelles réparations ou in- terventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être ef- fectuées que par un professionnel qualifié.

Ne branchez pas le cordon d'ali- mentation à une rallonge.

Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arriè- re de l'appareil. Une prise de cou- rant écrasée ou endommagée peut s'échauffer et causer un incendie.

Vérifiez que la prise murale de l'ap- pareil est accessible.

Ne débranchez pas l'appareil en ti- rant sur le câble.

Si la prise murale n'est pas bien fi- xée, n'introduisez pas de prise de- dans. Risque d'électrocution ou d'incendie.

N'utilisez pas l'appareil sans le diffu- seur de l'ampoule (si présent) de l'éclairage intérieur.

• Cet appareil est lourd. Faite attention lors de son déplacement.

• Ne touchez pas avec les mains humides les surfaces givrées et les produits con- gelés (risque de brûlure et d'arrachement de la peau).

• Évitez une exposition prolongée de l'ap- pareil aux rayons solaires.

• Les ampoules (si présentes) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation. UTILISATION QUOTIDIENNE

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in- flammables dans l'appareil (risque d'ex- plosion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. (Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés confor- mément aux instructions de leur fabri- cant.

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le comparti- ment congélateur, car la pression se for- mant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appa- reil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent pro- voquer des brûlures.

ENTRETIEN ET NETTOYAGE

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.

• Contrôlez régulièrement l'orifice d'éva- cuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil. INSTALLATION Avant de procéder au branche- ment électrique, respectez scrupu- leusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'ap- pareil s'il est endommagé. Signalez im- médiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins qua- tre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabili- sé.

• Veillez à ce que l'air circule librement au- tour de l'appareil pour éviter qu'il ne sur- chauffe. Pour assurer une ventilation suf- fisante, respectez les instructions de la notice (chapitre Installation).

www.electrolux.com• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appa- reil.

• Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.) MAINTENANCE

• Les branchements électriques nécessai- res à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et ré- paré que par un Service après-vente au- torisé, exclusivement avec des pièces d'origine. PROTECTION DE L'ENVIRONNEMENT Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appa- reil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'iso- lation contient des gaz inflamma- bles : l'appareil sera mis au rebut conformément aux règlements ap- plicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du conden- seur. Les matériaux utilisés dans cet appareil identifiés par le symbo-

Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

TEMPÉRATURE La température est réglée automatique- ment. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid mi- nimum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Une position moyenne est la plus indiquée. Toutefois, le réglage doit être choisi en te- nant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Si le thermostat est réglé sur la po- sition de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est pos- sible que le compresseur fonction- ne en régime continu. Dans ce cas, il y a un risque de formation exces- sive de givre sur la paroi postérieu- re à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

UTILISATION Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les acces- soires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement. N'utilisez jamais de produits abra- sifs ou caustiques car ils pourraient endommager la finition de votre appareil.

CONGÉLATION D'ALIMENTS

FRAIS Le compartiment congélateur est idéal pour congeler des denrées fraîches et con- server les aliments surgelés ou congelés pendant longtemps. Pour congeler les denrées fraîches, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapi- de, tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maxi- mum. Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, repositionnez le bouton du thermostat sur un réglage plus chaud. Placez les denrées fraîches à congeler dans le compartiment supérieur. CONSERVATION DES

À la mise en service ou après un arrêt pro- longé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'in- troduire les produits dans le compartiment congélateur. Si vous devez stocker une grande quantité d'aliments, vous avez la possibilité de reti- rer tous les tiroirs et de placer directement les aliments sur les clayettes refroidissantes pour obtenir les meilleures performances possibles. AVERTISSEMENT Assurez-vous que la quantité d'ali- ments ne dépasse pas la charge li- mite indiquée sur le côté de la sec- tion supérieure (le cas échéant) En cas de dégivrage accidentel, dû par exemple à une panne de cou- rant, si la panne doit se prolonger plus de temps qu'il n'est prévu sous "augmentation du temps", dans les caractéristiques techni- ques, consommez les aliments dé- congelés le plus rapidement pos- sible ou recongelez-les après les avoir cuits (une fois refroidis).

Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment ré- frigérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération. Les petites pièces peuvent même être cui- tes sans décongélation préalable : dans ce cas, la cuisson est plus longue.

FABRICATION DE GLAÇONS

Cet appareil est équipé d'un ou de plu- sieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le comparti- ment congélateur. N'utilisez pas d'instruments métalli- ques pour décoller les bacs du congélateur.

ACCUMULATEURS DE FROID

Le congélateur est équipé d'au moins un accumulateur de froid qui permet d'aug- menter l'autonomie de votre appareil en cas de coupure de courant.

FRANÇAIS 29CLAYETTES AMOVIBLES

Plusieurs glissières ont été installées sur les parois du réfrigérateur pour vous permettre de placer les clayettes comme vous le sou- haitez. METTEZ EN PLACE LES BALCONNETS DE LA PORTE.

Selon la taille des emballages des aliments conservés, les balconnets de la porte peu- vent être positionnés à différentes hau- teurs. Pour les ajuster, procédez comme suit : tirez progressivement sur le balconnet dans le sens des flèches pour le dégager, puis repositionnez-le selon vos besoins.

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'ap- pareil est plein : il est possible que le compresseur fonctionne en régime con- tinu, d'où un risque de formation exces- sive de givre sur l'évaporateur. Pour évi- ter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du com- presseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.

FRAÎCHES Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromati- ques.

• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. Fruits et légumes : placez-les une fois net- toyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des ré- cipients étanches spéciaux ou enveloppez- les soigneusement dans des feuilles d'alu- minium ou de polyéthylène, pour emmaga- siner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

CONGÉLATION Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heu- res. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

• congelez seulement les denrées alimen- taires fraîches, de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consom- mation.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assu- rez-vous que les emballages sont étan- ches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les ali- ments gras ; le sel réduit la durée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du comparti- ment congélateur, peut provoquer des brûlures.

• L'identification des emballages est im- portante : indiquez la date de congéla- tion du produit, et respectez la durée de conservation indiquée par le fabricant.

Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conser- vés au magasin ;

• prévoir un temps réduit au minimum pour leur transport du magasin d'alimen- tation à votre domicile ;

• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.

• une fois décongelés, les aliments se dé- tériorent rapidement et ne peuvent pas être recongelés.

• respecter la durée de conservation indi- quée par le fabricant.

www.electrolux.comENTRETIEN ET NETTOYAGE ATTENTION débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocar- bures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

NETTOYAGE PÉRIODIQUE

Cet appareil doit être nettoyé régulière- ment :

• Nettoyez l'intérieur et tous les accessoi- res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour évi- ter toute accumulation de déchets.

• Rincez et séchez soigneusement. Ne pas tirer, déplacer ou endom- mager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appa- reil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'épon- ges avec grattoir pour nettoyer l'in- térieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'éner- gie. Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine re- commandés par les fabricants contiennent des produits chimiques qui peuvent atta- quer/endommager les pièces en plastique utilisées dans cet appareil. Il est par consé- quent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de sa- von liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil.

DÉGIVRAGE DU RÉFRIGÉRATEUR

En fonctionnement normal, le givre est au- tomatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dé- givrage est collectée dans un récipient spé- cial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Nettoyez régulièrement l'orifice d'écoule- ment de la goulotte d'évacuation de l'eau de dégivrage située au milieu du comparti- ment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'ap- pareil. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.

CONGÉLATEUR Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm. FRANÇAIS 33Environ 12 heures avant d'effectuer le dégivrage, réglez le bouton du thermostat vers le haut, de manière à assurer une réserve de froid pen- dant l'interruption du fonctionne- ment. Pour enlever le givre, suivez les instructions ci-dessous :

Éteignez l'appareil.

Sortez les denrées congelées, enve- loppez-les dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais. ATTENTION Ne touchez pas les produits con- gelés et les surfaces givrées avec les mains humides. Risque de brû- lures ou d'arrachement de la peau.

Laissez la porte ouverte et utilisez la spatule en plastique comme gouttière en l'insérant dans l'emplacement prévu à cet effet. Placez au-dessous un réci- pient dans lequel s'écoulera l'eau de dégivrage Le dégivrage peut être accéléré en plaçant un récipient d'eau chaude dans le compartiment congélateur. Retirez également les morceaux de glace au fur et à mesure qu'ils se détachent, avant que le processus de dégivrage ne soit terminé.

Une fois le dégivrage terminé, séchez soigneusement l'intérieur et conservez la spatule pour une utilisation ultérieu- re.

Mettez l'appareil en marche.

Attendez deux à trois heures avant de replacer les denrées surgelées ou con- gelées dans le compartiment. N'utilisez en aucun cas d'objets métalliques ou tranchants pour gratter la couche de gi- vre sur l'évaporateur, car vous risqueriez de le détériorer. N'utilisez aucun dispositif mécanique ou autre moyen artificiel pour accélérer le pro- cessus de dégivrage hormis ceux recom- mandés dans cette notice d'utilisation. Une élévation de la température des den- rées congelées, pendant le dégivrage, peut réduire leur durée de conservation.

UTILISATION Prenez les précautions suivantes :

débranchez l'appareil

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'ap- pareil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs dés- agréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vé- rifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant. FRANÇAIS 35EN CAS D'ANOMALIE DE FONCTIONNEMENT AVERTISSEMENT Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le présent ma- nuel, doit être exclusivement con- fiée à un électricien qualifié ou une personne compétente. Certains bruits pendant le fonction- nement (compresseur, système ré- frigérant) sont normaux. Anomalie Cause possible Solution L'appareil ne fonc- tionne pas. L'ampou- le ne fonctionne pas. L'appareil est à l'arrêt. Mettez l'appareil en fonc- tionnement. La fiche d’alimentation n'est pas correctement branchée dans la prise de courant. Branchez correctement la fi- che d’alimentation dans la prise de courant. Le courant n'arrive pas à l'appareil. La prise de cou- rant n'est pas alimentée. Branchez un autre appareil électrique dans la prise de courant. Faites appel à un électricien qualifié. L'ampoule ne fonc- tionne pas. L'ampoule est en mode veille. Fermez puis ouvrez la porte. L'ampoule est défectueu- se. Consultez le paragraphe « Remplacement de l'am- poule ». Le compresseur fonctionne en per- manence. Le dispositif de réglage de température n'est pas cor- rectement réglé. Sélectionnez une températu- re plus élevée. La porte n'est pas correc- tement fermée. Consultez le paragraphe « Fermeture de la porte ». La porte a été ouverte trop souvent. Ne laissez pas la porte ou- verte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez le produit revenir à température ambiante avant de le ranger dans l'appareil. La température ambiante est trop élevée. Réduisez la température ambiante. De l'eau s'écoule sur la plaque arrière du réfrigérateur. Pendant le dégivrage auto- matique, le givre fond sur l'évaporateur. Ce phénomène est normal. De l'eau s'écoule dans le réfrigérateur. L'orifice d'évacuation de l'eau est obstrué. Nettoyez l'orifice.

www.electrolux.comAnomalie Cause possible Solution Des produits empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les pro- duits ne touchent pas la pla- que arrière. De l'eau s'écoule sur le sol. L'eau de dégivrage ne s'écoule pas dans le pla- teau d'évaporation situé au-dessus du compres- seur. Fixez le tuyau de sortie de l'eau au plateau d'évapora- tion. La température à l'intérieur de l'appa- reil est trop basse. Le dispositif de réglage de température n'est pas cor- rectement réglé. Sélectionnez une températu- re plus élevée. La température à l'intérieur de l'appa- reil est trop élevée. Le dispositif de réglage de température n'est pas cor- rectement réglé. Modifiez la position du dis- positif de réglage de tempé- rature pour obtenir plus de froid. La porte n'est pas correc- tement fermée. Consultez le paragraphe « Fermeture de la porte ». La température du produit est trop élevée. Laissez le produit revenir à température ambiante avant de le ranger dans l'appareil. Trop de produits sont con- servés en même temps. Conservez moins de pro- duits en même temps. La température du réfrigérateur est trop élevée. L'air froid ne circule pas dans l'appareil. Assurez-vous que l'air froid circule dans l'appareil. La température du congélateur est trop élevée. Les produits sont trop près les uns des autres. Rangez les produits de fa- çon à permettre la circula- tion de l'air froid. Il y a trop de givre. Les aliments ne sont pas correctement emballés. Enveloppez les aliments cor- rectement. La porte n'est pas correc- tement fermée. Consultez le paragraphe « Fermeture de la porte ». Le dispositif de réglage de température n'est pas cor- rectement réglé. Sélectionnez une températu- re plus élevée.

Débranchez l'appareil de la prise sec- teur.

Retirez la vis du diffuseur.

Retirez le diffuseur (voir l'illustration).

Remplacez l'ampoule défectueuse par une ampoule neuve de puissance identique, spécifiquement conçue pour les appareils électroménagers. (La puissance maximale est indiquée sur le diffuseur.)

Installez le diffuseur de l'ampoule.

Serrez la vis du diffuseur.

Branchez l'appareil sur le secteur.

Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Nettoyez les joints de la porte.

Si nécessaire, ajustez la porte. Repor- tez-vous au chapitre « Installation ».

Si nécessaire, remplacez les joints de porte défectueux. Contactez votre ser- vice après-vente.

www.electrolux.comINSTALLATION AVERTISSEMENT Pour votre sécurité et le bon fonc- tionnement de l'appareil, veuillez li- re attentivement les "Consignes de sécurité" avant d'installer l'appareil. EMPLACEMENT Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque si- gnalétique de l'appareil : Classe clima- tique Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C BRANCHEMENT ÉLECTRIQUE Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un loge- ment pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires.

RÉVERSIBILITÉ DE LA PORTE

La porte de l'appareil s'ouvre vers la droite. Pour modifier le sens d'ouverture de la por- te (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :

• Dévissez, puis retirez le pivot supérieur.

• Retirez la porte supérieure.

• Retirez l'entretoise.

• Desserrez la charnière intermédiaire.

• Retirez la porte inférieure. FRANÇAIS 39• Dévissez, puis retirez le pivot inférieur. Du côté opposé :

• Serrez le pivot inférieur.

• Mettez en place la porte inférieure.

• Serrez la charnière intermédiaire.

• Mettez en place l'entretoise.

• Mettez en place la porte supérieure.

• Serrez le pivot supérieur. VENTILATION 5 cm min. 200 cm

Veillez à garantir une circulation d'air suffi- sante à l'arrière de l'appareil.

INSTALLATION DE L'APPAREIL

ATTENTION Assurez-vous que le cordon d'ali- mentation n'est pas coincé sous l'appareil. Procédez comme suit :

Si nécessaire, coupez la bande d'étan- chéité adhésive puis appliquez-la sur l'appareil, comme indiqué sur la figure.

Insérez l'appareil dans le meuble d'en- castrement. Poussez l'appareil dans la direction indi- quée par la flèche (1) jusqu'à ce que la partie couvrant l'interstice en haut de l'appareil butte contre le meuble de cuisi- ne. Poussez l'appareil dans la direction indi- quée par la flèche (2) contre le meuble, du côté opposé à la charnière. 4 mm 44 mm Ajustez la position de l'appareil dans le meuble d'encastrement. Assurez-vous que la distance entre l'ap- pareil et le bord avant du meuble est de 44 mm. Le cache de la charnière inférieure (dans le sachet d'accessoires) vous permet de vérifier que la distance entre l'appareil et le meuble de cuisine est correcte. Assurez-vous que l'écart entre l'appareil et le meuble est de 4 mm. Ouvrez la porte. Mettez en place le cache de la charnière inférieure.

Fixez l'appareil au meuble d'encastre- ment à l'aide de 4 vis. FRANÇAIS 41Retirez la pièce correcte du cache-char- nière (E). Assurez-vous que vous retirez bien la pièce DX s'il s'agit de la charnière droite, SX s'il s'agit de l'autre charnière.

Fixez les protections (C, D) sur les ergots et dans les trous des charnières. Mettez en place la grille d'aération (B). Fixez les cache-charnières (E) sur la char- nière.

Placez l'appareil contre la paroi latérale du meuble de cuisine :

Desserrez les vis de la pièce (G) et déplacez la pièce (G) jusqu'à la paroi latérale du meuble.

Serrez de nouveau la vis de la pièce (G).

Fixez la pièce (H) à la pièce (G).

www.electrolux.comDétachez les pièces (Ha), (Hb), (Hc) et (Hd). ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm Mettez en place la pièce (Ha) sur la face intérieure du meuble de cuisine.

Poussez la pièce (Hc) sur la pièce (Ha).

8 mm Ouvrez la porte de l'appareil et la porte du meuble de cuisine à un angle de 90°. Insérez le petit carré (Hb) dans le guide (Ha). Joignez la porte de l'appareil et la porte du meuble et repérez les trous. FRANÇAIS 43Ha

8 mm Retirez les supports et repérez une dis- tance de 8 mm à partir de l'arête exté- rieure de la porte où le clou doit être posé (K).

Placez de nouveau le petit carré sur le guide et fixez-le à l'aide des vis fournies. Alignez la porte du meuble de cuisine et celle de l'appareil en réglant la pièce (Hb).

Appuyez la pièce (Hd) sur la pièce (Hb). Faites une dernière vérification pour vous assurer que :

• Toutes les vis sont bien serrées.

• Le joint d'étanchéité est solidement fixé au meuble.

• La porte s'ouvre et se ferme correcte- ment.

www.electrolux.comBRUITS L'appareil émet certains bruits pendant sonfonctionnement (compresseur, circuit frigo-rifique).BRRR!HISSS! CLICK! BLUBB!CRACK!SSSRRR!

Dimensions de la niched'encastrement Hauteur 1780 mm Largeur 560 mm Profondeur 550 mmTemps de levée 24 hTension 230-240 VFréquence 50 HzLes caractéristiques techniques figurent surla plaque signalétique située sur le côtégauche à l'intérieur de l'appareil et sur l'éti-quette énergétique. www.electrolux.comEN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
