MODE D'EMPLOI GM 205110 GAGGENAU

Sommaire Consignes de sécurité 48... Présentation de l’appareil 49... Installation d’adoucissage 50... Remplissage du sel spécial 51. Remplissage du liquide de rinçage 52 Vaisselle inadéquate 53... Classement de la vaisselle 54... Détergent 57... Tableau des programmes 59... Laver la vaisselle 60... Fonctions supplémentaires * 62... Nettoyage et entretien 62... Détection des pannes 64... Appeler le service après-vente 66 Remarques 67... Installation 68...

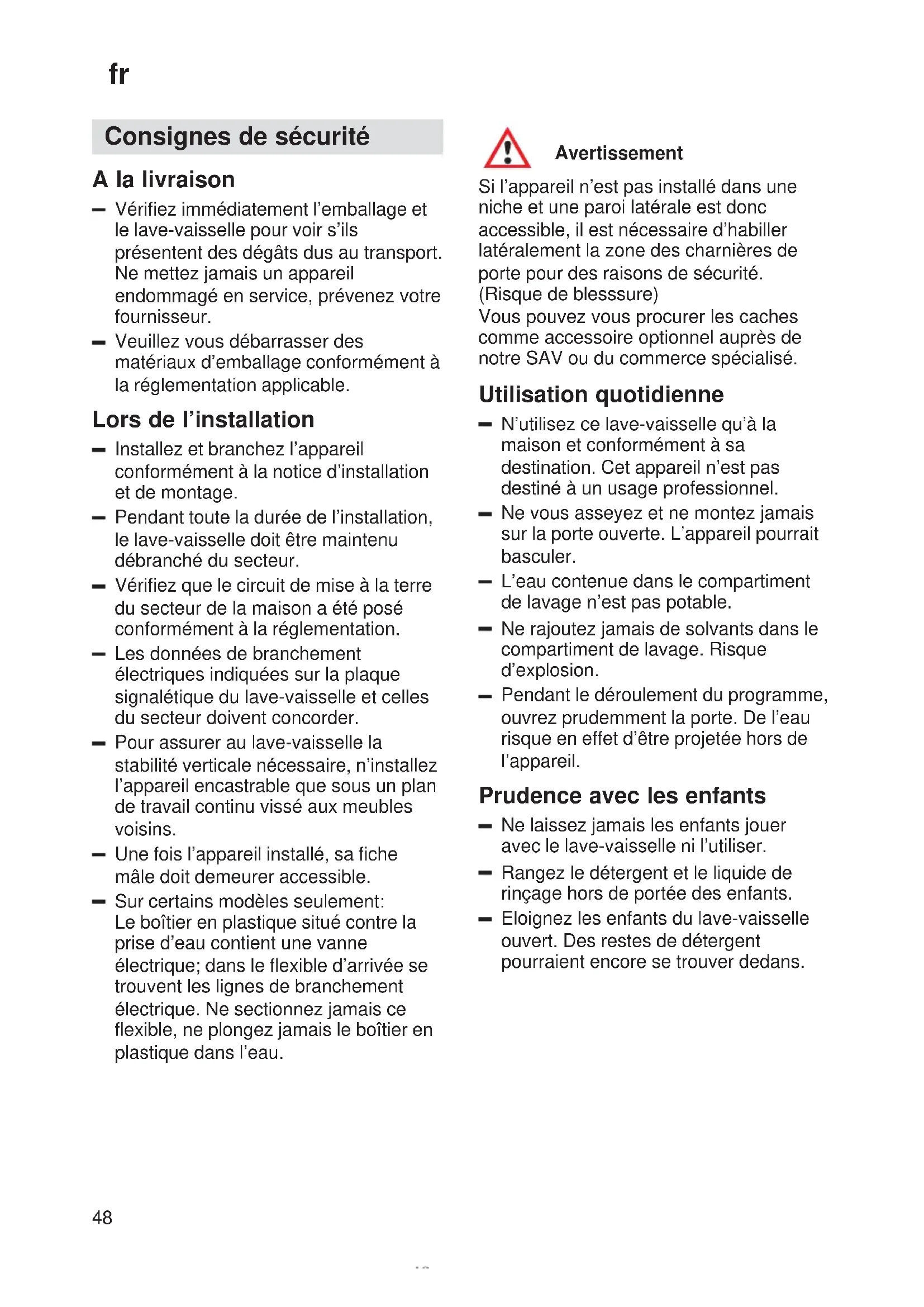

Consignes de sécurité A la livraison Vérifiez immédiatement l’emballage et le lave-vaisselle pour voir s’ils présentent des dégâts dus au transport. Ne mettez jamais un appareil endommagé en service, prévenez votre fournisseur. Veuillez vous débarrasser des matériaux d’emballage conformément à la réglementation applicable. Lors de l’installation Installez et branchez l’appareil conformément à la notice d’installation et de montage. Pendant toute la durée de l’installation, le lave-vaisselle doit être maintenu débranché du secteur. Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation. Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaisselle et celles du secteur doivent concorder. Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n’installez l’appareil encastrable que sous un plan de travail continu vissé aux meubles voisins. Une fois l’appareil installé, sa fiche mâle doit demeurer accessible. Sur certains modèles seulement: Le boîtier en plastique situé contre la prise d’eau contient une vanne électrique; dans le flexible d’arrivée se trouvent les lignes de branchement électrique. Ne sectionnez jamais ce flexible, ne plongez jamais le boîtier en plastique dans l’eau. Avertissement Si l’appareil n’est pas installé dans une niche et une paroi latérale est donc accessible, il est nécessaire d’habiller latéralement la zone des charnières de porte pour des raisons de sécurité. (Risque de blesssure) Vous pouvez vous procurer les caches comme accessoire optionnel auprès de notre SAV ou du commerce spécialisé. Utilisation quotidienne N’utilisez ce lave-vaisselle qu’à la maison et conformément à sa destination. Cet appareil n’est pas destiné à un usage professionnel. Ne vous asseyez et ne montez jamais sur la porte ouverte. L’appareil pourrait basculer. L’eau contenue dans le compartiment de lavage n’est pas potable. Ne rajoutez jamais de solvants dans le compartiment de lavage. Risque d’explosion. Pendant le déroulement du programme, ouvrez prudemment la porte. De l’eau risque en effet d’être projetée hors de l’appareil. Prudence avec les enfants Ne laissez jamais les enfants jouer avec le lave-vaisselle ni l’utiliser. Rangez le détergent et le liquide de rinçage hors de portée des enfants. Eloignez les enfants du lave-vaisselle ouvert. Des restes de détergent pourraient encore se trouver dedans.fr

• selon le modèle Examinez les croquis imprimés au revers de la couverture. 40 Enclencher la sécurité-enfants ( Touche d’ouverture de porte 6 ) 41 Ouvrir la porte, sécurité-enfants enclenchée 42 Eteindre la sécurité-enfants Si le lave-vaisselle est tombé en panne Les réparations et interventions ne pourront être effectuées que par un spécialiste. Lors des réparations et interventions, veillez à ce que le lave-vaisselle soit débranché du secteur. Débranchez la fiche mâle du secteur ou coupez le disjoncteur/retirez le fusible. Pour débrancher, saisissez la fiche mâle et non pas le câble d’alimentation. Fermez le robinet d’eau. Mise au rebut de l’appareil Lorsque l’appareil a fini de servir, rendez-le immédiatement inutilisable pour exclure tout accident ultérieur. Débranchez la fiche mâle, sectionnez le câble d’alimentation et rendez le système de fermeture de la porte inutilisable. Débarrassez-vous de l’appareil en respectant la réglementation. Avertissement Des enfants pourraient s’enfermer dans l’appareil (risque d’asphyxie) ou se mettre dans d’autres situations. C’est pourquoi: retirez la prise de secteur, coupez le câble de secteur et l’éliminez. Détruisez la fermeture de la porte de sorte que le porte ne ferme plus. Présentation de l’appareil Les figures représentant le bandeau de l’appareil et l’intérieur de l’appareil se trouvent sur la dernière page-volet de la notice. Dépliez s.v.p. ce volet avant de poursuivre la lecture. Bandeau de commande 1 Interrupteur principal 2 Départ différé 3 Indicateur numérique / Indicateur de déroulement de programme 4 Indicateur de manque de sel 5 Indicateur de manque de liquide de rinçage 6 Touche d’ouverture de porte 7 Touches de programmation 8 Fonctions supplémentaires *

Compartiment intérieur de l’appareil

Panier à vaisselle supérieur avec étagère

Panier supplémentaire à couverts pour le panier supérieur *

Bras rotatif supérieur

Bras rotatif inférieur

Réservoir à sel spécial, avec indicateur de manque de sel *

Panier à vaisselle inférieur

Réservoir de liquide de rinçage avec indicateur de remplissage du liquide

Compartiment à détergent

• sur certains modèles seulement Achats à réaliser lors de la première mise en service: – Sel – Détergent – Liquide de rinçage Utilisez exclusivement des produits appropriés aux lave-vaisselle. Installation d’adoucissage Pour donner de bons résultat, votre lave-vaisselle a besoin d’eau adoucie, c’est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartiment de lavage. Si l’eau dépasse un certain degré de dureté, elle ne pourra être amenée au lave-vaisselle qu’après avoir été adoucie, c’est-à-dire détartrée. Un sel spécial à verser dans le réservoir du lave-vaisselle permet d’adoucir l’eau. Le réglage donc la quantité de sel requise dépend du degré de dureté de l’eau de votre région. Réglage de l’adoucisseur d’eau (voir les consignes d’emploi sommaires)fr

Remplissage du sel spécial Mode d’action du sel Pendant le lavage, le sel est automatique- ment amené du réservoir de sel à l’adou- cisseur où il dissout le calcaire. La pompe évacue cette solution calcaire hors du lave-vaisselle. Ensuite, l’adoucisseur d’eau est de nouveau près à recevoir la charge de sel suivante. La régénération ne se déroule correcte- ment que si le sel s’est dissout dans l’eau. Ouvrez le bouchon fileté du réservoir de sel 24 . Avant la première mise en service, versez environ 1 litre d’eau dans le réservoir de sel. Introduisez l’entonnoir (compris dans les fournitures) dans l’orifice de remplissage. Rajoutez du sel jusqu’à ce que le réservoir soit plein (1,5 kg maxi.). Le sel refoule l’eau qui déborde. Nettoyez ensuite les résidus de sel autour de l’orifice de remplissage puis refermez le réservoir en veillant à ne pas coincer le couvercle. L’indicateur de remplissage de sel 4 sur le bandeau commence par s’allumer puis s’éteint au bout d’un moment une fois que la concentration en sel est suffisamment élevée. Remarque Si la valeur de réglage est , vous n’avez pas de sel à verser dans le réservoir étant donné que l’appareil n’en consomme pas. L’indicateur de remplissage de sel est éteint. Si les valeurs de réglage sont comprises entre et , il faut verser du sel dans le réservoir. Mise en garde Ne versez jamais le détergent dans le réservoir à sel spécial car vous risqueriez de détruire l’adoucisseur d’eau. Indicateur de remplissage du sel Rajouter du sel dès que l’indicateur de remplissage du sel 4 s’allume sur le bandeau.fr

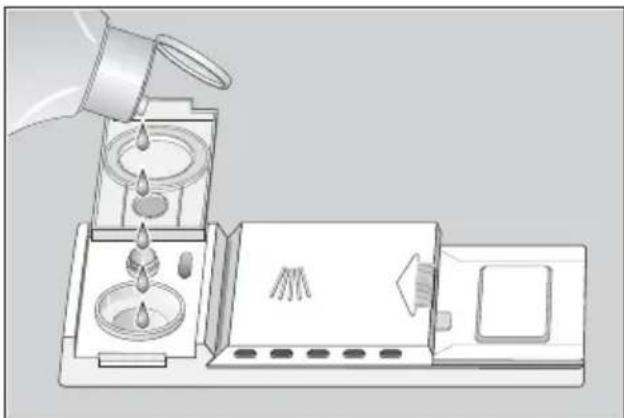

Remplissage du liquide de rinçage L’appareil en fonctionnement consomme du liquide de rinçage pour que les verres étincellent et qu’il n’y ait aucune tache sur la vaisselle. Ouvrez le couvercle du réservoir à liquide de rinçage 29 . Pour ce faire, appuyez sur la marque située sur le couvercle du compartiment à liquide de rinçage et soulevez simultanément le couvercle par la patte à cet effet. Versez le liquide de rinçage par l’orifice de remplissage jusqu’à ce que l’indicateur de remplissage de liquide devienne sombre. Fermez le couvercle jusqu’à ce qu’il encoche audiblement. Remarque N’utilisez que du liquide de rinçage pour la vaisselle. Régler le dosage du liquide de rinçage Vous pouvez régler en continu le dosage du liquide de rinçage. A la fabrication, le doseur a été réglé sur 4. Ne modifiez la position du régulateur de liquide de rinçage que si des trainées ou des taches d’eau demeurent sur la vaisselle. Dans le premier cas, réglez le régulateur dans le sens ”–”, dans le second cas, réglez-le dans le sens ”+”.

Régulateur de liquide de rinçage Indicateur de remplissage du liquide de rinçage Tant que cet indicateur situé dans le bandeau 5 (selon le modèle) ou contre l’orifice de remplissage 29 reste sombre, c’est l’indice qu’il y a suffisamment de liquide de rinçage. Indicateur de manque de liquide de rinçagefr

Vaisselle inadéquate Nous déconseillons de laver au lave-vaisselle Les pièces de couvert et de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps; les colles à bois qu’elles contiennent ne sont pas non plus adaptées aux températures régnant dans le lave-vaisselle. N’y lavez pas non plus les verres et vases à décors délicats, en particulier les pièces de vaisselle anciennes impossibles à renouveler. Ces décors anciens n’ont pas été prévus pour le lave-vaisselle. Autres pièces inadaptées: pièces en plastiques sensibles à l’eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pièces en aluminium et en argent peuvent se décolorer et pâlir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s’opacifier après quelques passages dans l’appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle. Recommandation: N’achetez désormais que de la vaisselle dont le fabricant confirme son adéquation au lave-vaisselle. Remarque: Ne lavez jamais au lave-vaisselle les pièces de vaisselles salies par des cendres, de la cire, de la graisse minérale ou de la peinture. Verres et vaisselle endommagés Causes: Nature et processus de fabrication du verre. Composition chimique du détergent. Température de l’eau et durée du programme sur le lave-vaisselle. Recommandation: Utilisez des verres et de la porcelaine déclarés inaltérabls au lave-vaisselle par son fabricant. Utilisez un détergent dont l’emballage mentionne qu’il ménage la vaisselle. Consultez les fabricants de détergent. Sélectionnez un programme de courte durée et ayant la plus basse température possible. Pour empêcher qu’ils s’endommagent, sortez les verres et les couverts du lave-vaisselle le plus rapidement possible une fois le programme terminé.fr

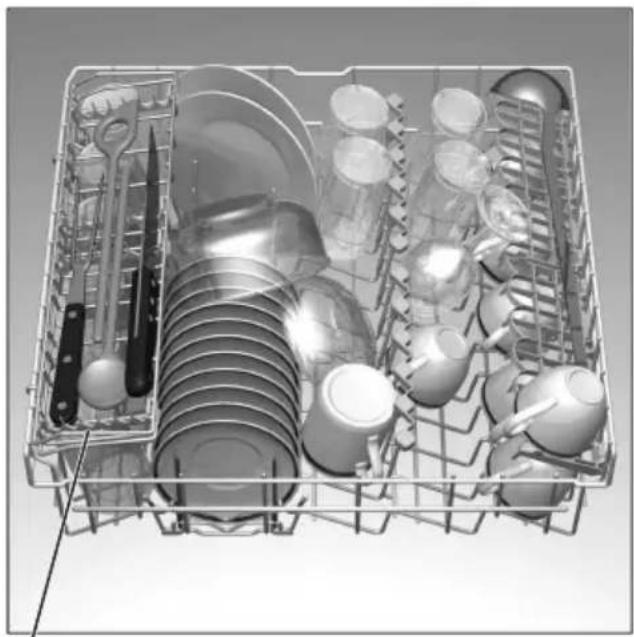

Classement de la vaisselle Ranger la vaisselle Retirer manuellement les résidusalimentaires les plus grossiers.Un prélavage sous l’eau courante estinutile.Ranger la vaisselle de telle sorte queL’ouverture de tous les récipients(tasses, verres, casseroles, etc.) soitorientée vers le bas.Disposer les pièces convexes etconcaves inclinées pour que l’eaupuisse s’écouler.Elle soit en appui vertical sûr et nepuisse pas se renverser.Elle ne gêne pas la rotation des deuxbras pivotants. Tasses et verres Panier à vaisselle supérieur 20

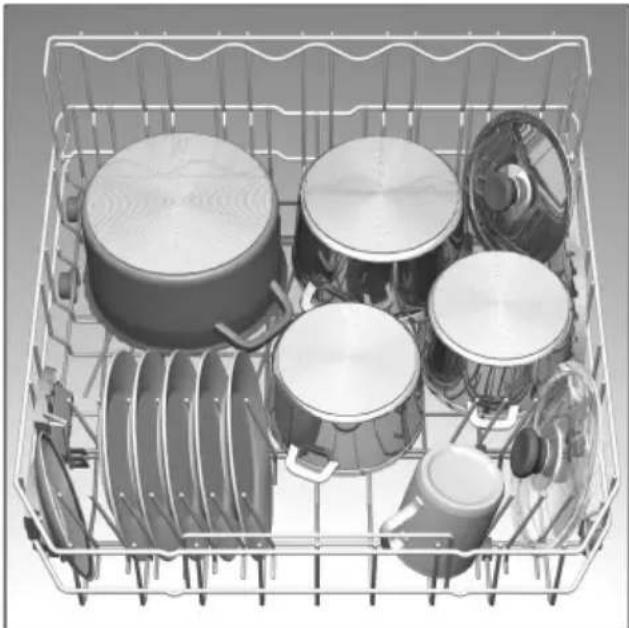

• selon le modèle Casseroles Panier à vaisselle inférieur 27 Couverts Rangez les couverts sans jamais les trier,les surfaces salies des couverts tournéesvers le haut (attention avec les lames decouteaux). De la sorte, le jet de lavageatteint mieux les diverses pièces descouverts.Pour éviter tout risque de blessure, rangezles pièces longues et pointues ainsi queles couteaux sur l’étagère (selon lemodèle) ou sur l’étagère à couteaux (envente comme accessoire). Tiges rabattables *

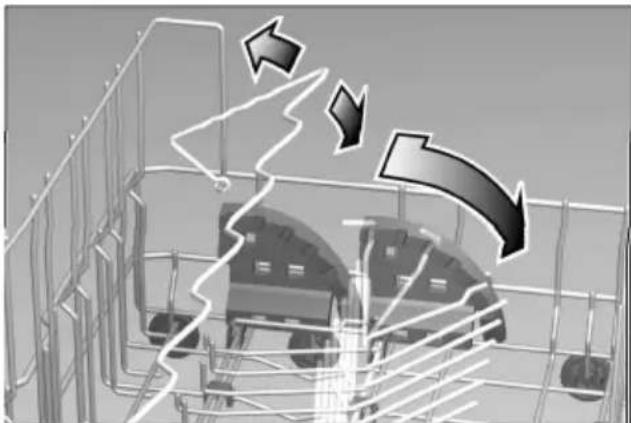

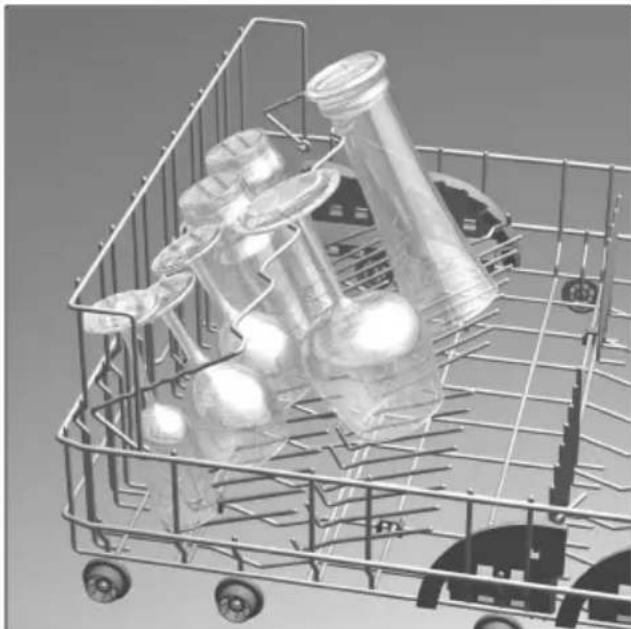

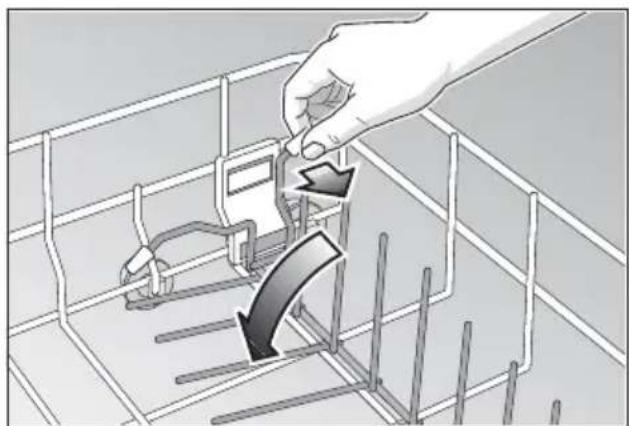

• selon le modèleLes tiges se rabattent pour faciliter lerangement des casseroles et des grandsbols.fr

Tête pulvérisatrice pour plaque à pâtisserie *

• selon le modèle Examinez les croquis imprimés au revers de la couverture. Vous pouvez nettoyer les grandes plaques à l’aide de cette tête pulvérisatrice. Dans ce but, retirez le panier supérieur et installez la tête pulvérisatrice comme le montre le dessin. Afin que le jet puisse atteindre toutes les pièces, veuillez ranger les plaques à pâtisserie comme le montre la figure (4 plaques à pâtisserie et 2 grilles maxi.). L’étagère *

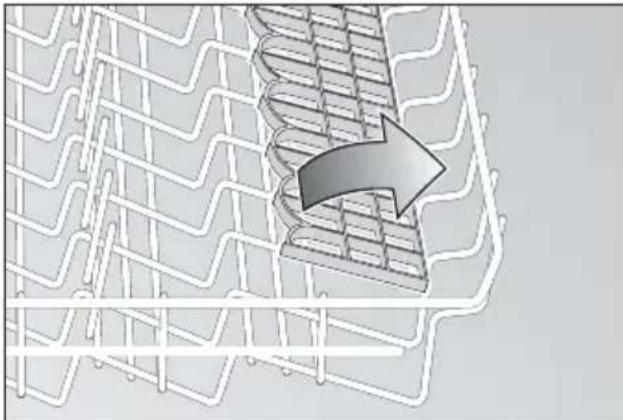

• sur certains modèles seulement Appuyez les verres hauts et les verres à pied contre le bord de l’étagère, pas contre la vaisselle. Les pièces longues tels que les couverts de service et à salade, les grandes cuillères ou les couteaux se rangent sur l’étagère pour ne pas empêcher la rotation du bras pivotant. Vous pouvez faire basculer l’étagère dans les deux sens. Modifier la hauteur des paniers*

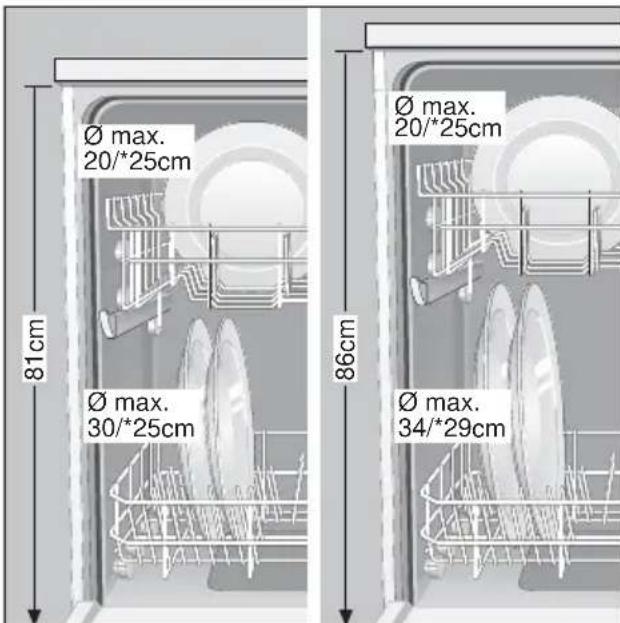

• sur certains modèles seulement 86cm 81cm Ø max. 30/*25cm Ø max. 20/*25cm Ø max. 34/*29cm Ø max. 20/*25cm Selon le besoin, le panier à vaisselle supérieur se règle en hauteur. Vous avez ainsi davantage de place pour ranger de la vaisselle haute dans le panier supérieur ou inférieur. En fonction de l’agencement du panier à vaisselle supérieur équipant le modèle de votre appareil, suivez l’une des deux procédures ci-après :fr

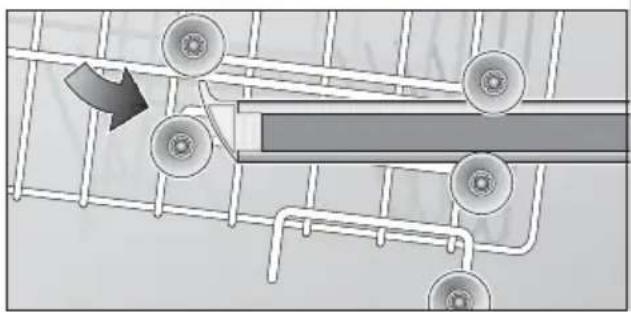

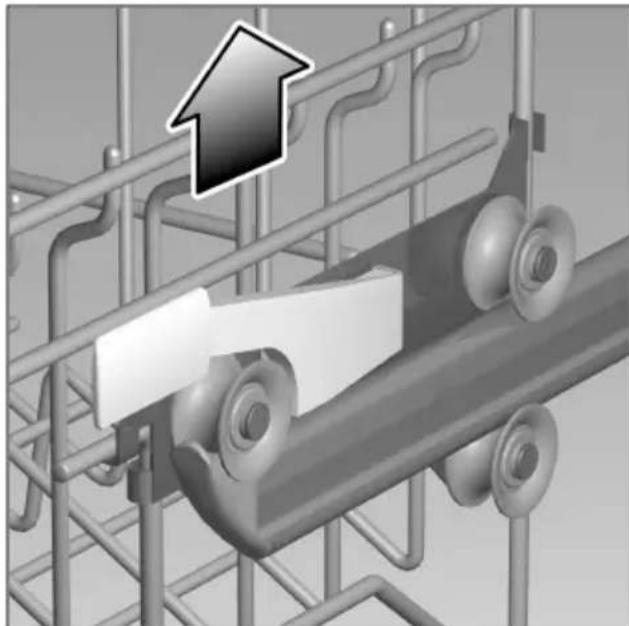

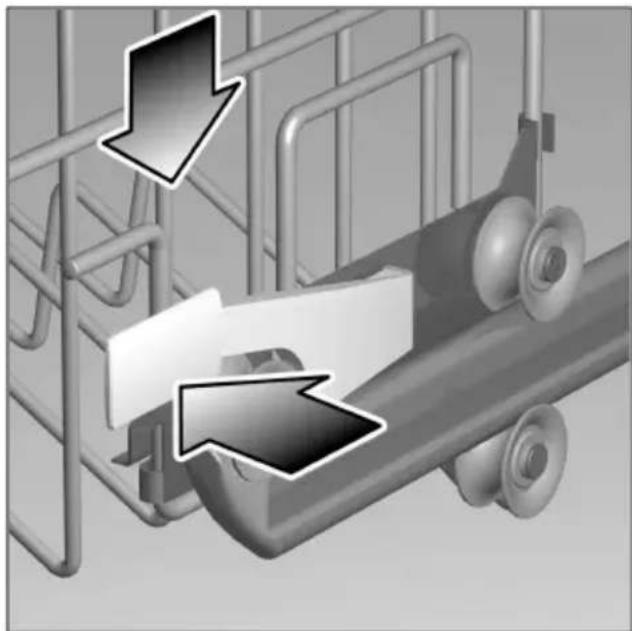

Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas Retirez le panier supérieur du lave-vaisselle. Enlevez le panier supérieur puis suspendez-le à nouveau par les roulettes supérieures et inférieures. Panier à vaisselle supérieur avec manettes latérales (Rackmatic) Retirez le panier supérieur du lave-vaisselle. Pour l’abaisser, appuyez vers l’intérieur sur l’une puis sur l’autre manette se trouvant sur les côtés externes gauche et droit du panier. Avec une main, tenez à chaque fois fermement le panier par le bord latéral supérieur. Ce faisant, vous éviterez que le panier tombe brusquement (et endommage éventuellement la vaisselle). Om de korf op te tillen: de korf aan de zijkant aan de bovenste rand vastpakken en naar boven trekken. Overtuig u ervan dat de korf – voordat u hem weer in het apparaat schuift – aan beide zijden op dezelfde hoogte staat. Anders kan de deur van het apparaat niet dicht en heeft de bovenste sproeiarm geen verbinding met het aansluitpunt van de watertoevoer.fr

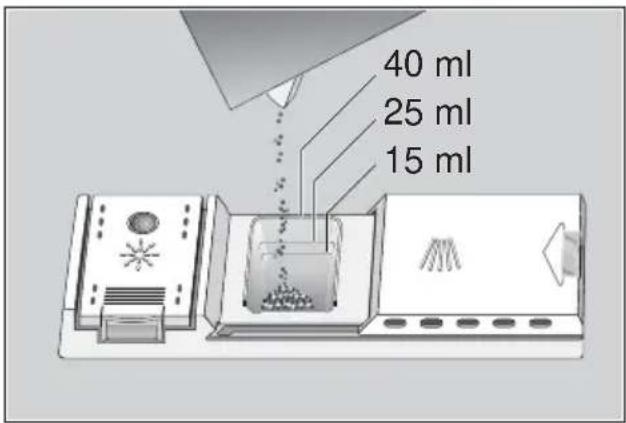

Détergent Remarques concernant le détergent Votre lave-vaisselle permet d’utiliser les détergents de marque en vente dans le commerce, liquides, en poudre ou encore sous forme de PASTILLES. N’utilisez jamais de liquide pour la vaisselle à la main. Trois types de détergents sont actuellement en vente sur le marché:

1. Détergents phosphatés et chlorés

2. Détergents phosphatés non chlorés

3. Détergents non phosphatés et non

chlorés Si vous utilisez un détergent sans phosphate et si l’eau de votre région est dure, des dépôts risquent plus facilement de se former sur la vaisselle et les parois du récipient. Pour y remédier, ajoutez plus de détergent. Les détergents non chlorés ont un moindre effet blanchissant. Le brunissement par le thé ou les décolorations de pièces en plastique risquent d’être plus importants. Pour y remédier: – Utilisez un programme de lavage plus puissant ou – Ajoutez plus de détergent ou – Utilisez un détergent au chlore. Une mention sur le paquet de détergent indique si ce dernier est adapté à la vaisselle en argent. Si vous avez des renseignements à demander au sujet des détergents, nous conseillons de vous adresser aux services-conseils des fabricants. Compartiment à détergent avec graduation La graduation visible dans le compartiment à détergent vous aide à verser la bonne quantité de détergent. Jusqu’au trait inférieur, le compartiment a une contenance de 15 ml, et de 25 ml jusqu’au train médian. Le compartiment plein contient 40 ml. 40 ml 25 ml 15 ml Remarque: Si le compartiment à détergent est encore fermé, actionnez le verrou de fermeture pour l’ouvrir. Remplir de détergent Verser le détergent dans le compartiment 30 . Pour doser correctement le détergent, veuillez respecter les consignes du fabricant imprimées sur le paquet. Si vous choisissez le programme «Intensif», versez env. 10 à 15 ml de détergent sur la porte de l’appareil.fr

Conseil-économie Si votre vaisselle est peu sale, vous pouvez diminuer la quantité de détergent indiquée. Refermez le couvercle du compartiment à détergent. Dans ce but (1), faites coulisser son couvercle et (2), en fin de course, appuyez légèrement dessus. Le cliquetis de la fermeture doit bien se faire entendre. Si vous utilisez du détergent en pastilles, placez-les aux endroits recommandés sur leur paquet (par ex. dans le panier à couverts, dans le compartiment à détergent, etc.). En cas d’utilisation de détergent sous forme de pastilles, veillez à ce que le couvercle du compartiment à détergent seit refermé. ATTENTION ! INDICATION IMPORTANTE

COMBINES Si vous utilisez des produits de lavage combinés qui suppriment l’emploi p.ex. de liquides de rinçage ou de sel, veuillez respecter les indications importantes suivantes: Certains produits avec produit de rinçage intégré ne produisent leur effet optimal que lors de certains programmes. En cas d’appareils avec des programmes automatiques, de tels produits ne produisent souvent pas l’effet voulu. Des produits supprimant l’utilisation de sel régénérant ne sont utilisables qu’à l’intérieur d’une certaine plage de dureté de l’eau. Si vous désirez utiliser ces produits combinés, veuillez lire attentivement leur mode d’emploi ou les indications éventuelles sur l’emballage! En cas de doute, adressez-vous au fabricant du produit de lavage, en particulier en cas de: vaisselle très mouillée à la fin du programme. traces de calcaire sur la vaisselle. En cas de réclamations directement liées à l’utilisation de ces produits, nous déclinons toute garantie!fr

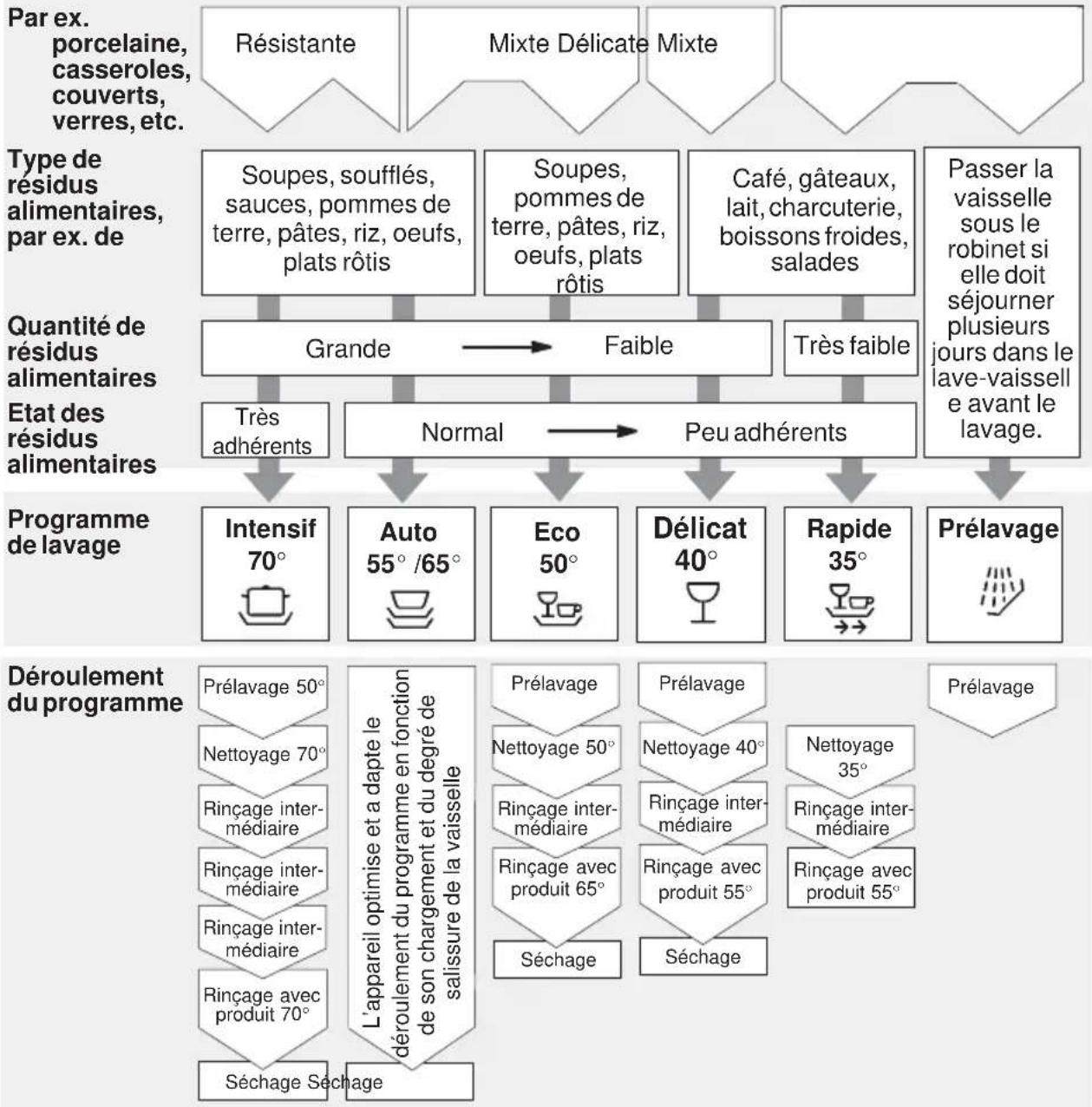

Tableau des programmes Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaître exactement les programmes offerts par votre appareil, reportez-vous à son bandeau de commande. Type de vaisselle Par ex. porcelaine, casseroles, couverts, verres, etc. Type de résidus alimentaires, par ex. de Quantité de résidus alimentaires Etat des résidus alimentaires Programme de lavage Déroulement du programme Résistante Soupes, soufflés, sauces, pommes de terre, pâtes, riz, oeufs, plats rôtis Soupes, pommes de terre, pâtes, riz, oeufs, plats rôtis Grande Très adhérents Intensif 70° Eco 50° Rapide 35° Prélavage Rinçage avecproduit 70°Séchage SéchageSéchage Rinçage inter-médiaireRinçage inter-médiaireRinçage avecproduit 55°Nettoyage35°Rinçage avecproduit 65°Nettoyage 50° Passer la vaisselle sous le robinet si elle doit séjourner plusieurs jours dans le lave-vaissell e avant le lavage. Prélavage Mixte Délicate Mixte Délicat 40° PrélavageNettoyage 40° Rinçage inter-médiaire Rinçage avecproduit 55°Séchage Café, gâteaux, lait, charcuterie, boissons froides, salades Faible Très faible Peu adhérents Rinçage inter-médiairePrélavage 50°Nettoyage 70°Rinçage inter-médiaireRinçage inter-médiaire Auto 55_ /65_ Normal L’appareil optimise et a dapte ledéroulement du programme en fonctionde son chargement et du degré desalissure de la vaissellePrélavage Sélection du programme Le type de vaisselle, la quantité et l’état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin. Les données de programme correspondantes sont indiquées dans la notice d’utilisation succincte.fr

Laver la vaisselle Conseil-économie Si le lave-vaisselle est peu chargé, le programme immédiatement inférieur suffit bien souvent. Données de programme Les données de programme énoncées ci-après se réfèrent à des conditions normales. Les paramètres suivants: Quantités variables de vaisselle Température d’arrivée de l’eau Pression dans les conduites d’eau Température ambiante Variations de la tension secteur Et les tolérances propres au lave-vaisselle (par ex. la température, la quantité d’eau...) peuvent provoquer des déviations assez importantes. La consommation d’eau se réfère à une dureté de l’eau réglée sur 4. Aquasensor L’Aquasensor est un dispositif optique mesurant la turbidité de l’eau de rinçage. Un barrage photo-électrique permet de détecter le salissement de l’eau par des restes d’aliments décollés, par ex. oeufs, matière grasse, flocons d’avoine. L’Aquasensor s’active dans tous les programmes prévoyant un prérinçage. Si à la fin du prérinçage l’eau est encore «propre», elle servira au lavage de la vaisselle qui s’ensuit. Si cette eau est assez sale, l’appareil la vidange et la remplace par de l’eau propre. Cette technique permet de réduire la consommation d’eau de 4 litres environ lorsque la vaisselle est relativement peu sale. Enclenchement de l’appareil Enclenchez l’appareil 1 . Les voyants du dernier programme sélectionné s’allument. Le programme se déroule sauf si vous appuyez sur une autre touche de programmation Le programme se met automatique- ment en marche. Fin du programme Le programme est terminé une fois qu’un apparaît à l’indicateur chiffré 3 . Eteindre l’appareil Quelques minutes après la fin du programme: Eteignez l’appareil 1 . Fermez le robinet d’eau (opération inutile en présence d’une vanne Aquastop). Retirez la vaisselle une fois qu’elle a refroidi. Interruption du programme Eteignez l’appareil 1 . Le voyant lumineux s’éteint, le programme reste mémorisé. Si le lave-vaisselle est raccordé à l’eau chaude ou s’il a déjà chauffé et que vous avez ouvert la porte, laissez-la d’abord entrebaillée quelques minutes puis refermez-la. Si vous ne le faites pas, elle risque de s’ouvrir toute seule sous l’effet de la dilatation. Pour poursuivre le déroulement du programme, réenclenchez l’appareil.fr

Sélection de l’heure Vous pouvez retarder le démarrage du programme de 19 heures maxi., par pas d’une heure. Enclenchez l’appareil. Appuyez immédiatement sur la touche de sélection de l’heure 2 . L’indicateur numérique 3 revient sur . Appuyez sur la touche de sélection de l’heure jusqu’à ce que l’heure désirée s’affiche. Pour effacer l’heure sélectionnée, appuyez sur la touche de sélection de l’heure autant de fois que nécessaire pour ramener l’indicateur chiffré sur . Vous pouvez modifier le programme sélectionné tant qu’il n’a pas démarré. Indicateur de la durée de marche restante Indicateur de la durée de marche restante L’indicateur de la durée de marche restante se règle automatiquement. En début de programme, il indique la durée approximative du programme. Cette valeur dépend de la durée du programme précédemment sélectionné ou, s’il s’agit de la première utilisation, de la durée du programme sélectionné lors de l’essai en usine. Pendant le déroulement du programme, l’indicateur donne la durée restant avant la fin du programme. L’indicateur rectifie la durée restante en fonction de la température d’arrivée d’eau et la quantité de vaisselle. Séchage intensif Si vous activez la fonction «Séchage intensif», la température plus élevée pendant la phase de rinçage avec produit à la vaisselle de sécher encore mieux. Appuyez sur la touche de programmation A maintenez-la enfoncée puis enclenchez le lave-vaisselle 1 . Relâchez les deux touches. A l’indicateur numérique 3 clignote un (marche) ou un (arrêt). Pour modifier le réglage, appuyez sur la touche A . Eteignez l’appareil 1 ; le réglage reste en mémoire. Abandonner le programme (Reset) Seulement appareil enclenché: Appuyez simultanément sur les touches A et C pendant 3 secondes environ. L’indicateur chiffré affiche . Fermez la porte. Le programme se déroule pendant 1 minute environ. Eteindre l’appareil 1 une fois le programme exécuté. Fermer le compartiment à détergent

Pour faire redémarrer l’appareil, enclenchez l’interrupteur principal 1 puis sélectionnez le programme désiré. Changement de programme Une fois que vous avez enclenché l’appareil, vous disposez de 2 minutes pour changer de programme. Si vous voulez changer de programme par la suite, l’appareil exécute jusqu’à la fin les programmes qu’il avait commencés (par ex. Lavage). Le nouveau temps restant affiché se compose du temps qui restait au segment de programme précédent et du temps restant au nouveau programme sélectionné.fr

Fonctions supplémentaires *

• selon le modèle Trempage * Le programme supplémentaire Trempagese déroule avant le programme principal.Ce programme supplémentaire permet demettre à tremper et prélaver, dans lepanier inférieur, les récipients de cuissoncomme par ex. les casseroles, jattes, etc.Si vous voulez que le trempage ait lieu,vous devez appuyer sur la touche«Trempage» avant le démarrage duprogramme. Nous recommandons derajouter 5 g de détergent sur la porte. Lavage rapide * Le fait d’appuyer sur la touche «Rapide»raccourcit les temps de lavage et lesphases de séchage. Le lavage rapideréduit l’intensité du lavage et du séchage. Lavage seulement en panier supérieur * Si vous n’avez que peu de vaisselleà laver dans le panier supérieur (par ex.des verres, tasses, assiettes), enclenchezla fonction «Lavage en panier supérieur».Le panier inférieur doit être vide.Pour laver la vaisselle, versez dans lecompartiment une quantité de détergentmoindre que celle recommandée sur lepaquet pour une pleine machine. Lavage seulement en panier inférieur * Si vous n’avez que peu de vaisselleà laver dans le panier inférieur (par ex. desverres, tasses, assiettes), enclenchez lafonction «Lavage en panier inférieur».Le panier supérieur doit être vide.Pour laver la vaisselle, versez dans lecompartiment une quantité de détergentmoindre que celle recommandée sur lepaquet pour une pleine machine. Nettoyage et entretien Un contrôle et un entretien régulier devotre machine aideront à anticiper lespannes. Vous économiserez de l’argent etde l’énervement. Pour cette raison,examinez de temps en tempssoigneusement l’intérieur de votrelave-vaisselle. Etat général de l’appareil Vérifiez si le compartiment de lavageprésente des dépôts de graisse et detartre.Si vous trouvez de tels dépôts:Lavez la machine à fond avec dudétergent. Sel spécial Contrôlez l’indicateur de remplissage desel 4 . Si nécessaire, rajoutez du sel. Liquide de rinçage Sur le bandeau, vérifiez l’indicateur 5de remplissage du liquide de rinçage et leniveau de ce liquide dans son réservoir29 . Rajoutez-en le cas échéant. Filtres Les filtres 25 retiennent les impuretésgrossières en suspension dans l’eau devaisselle et les empêchent d’entrer dans lapompe. Ces impuretés peuventoccasionnellement boucher les filtres.Le système de filtration se compose d’uncylindre filtrant, d’un microfiltre plat et,suivant le type d’appareil, d’un microfiltresupplémentaire (*).Après chaque lavage, vérifier si desrésidus se sont déposés sur les filtres.Après avoir dévissé le cylindre, vouspouvez extraire le système de filtration.Retirez les résidus puis nettoyez lesfiltres sous l’eau du robinet.fr

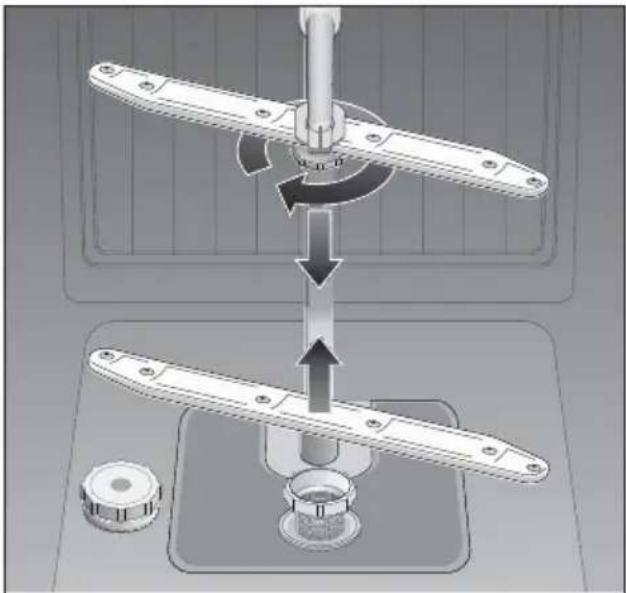

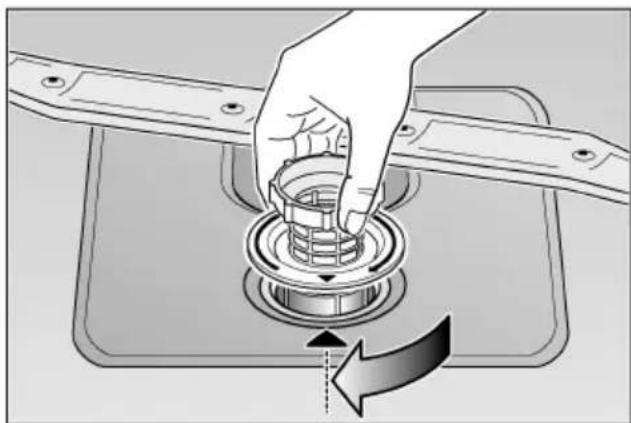

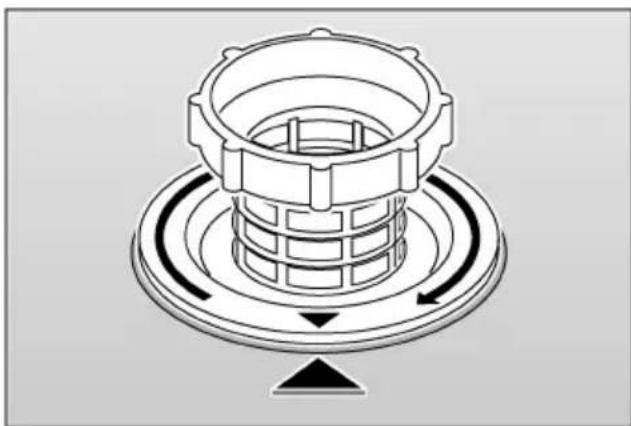

Au remontage: mettre le système de filtration en place puis le visser à fond avec le cylindre filtrant. Bras pivotants Le tartre et les impuretés en suspension dans l’eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants 22 et 23 . Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants. Le cas échéant, soulevez le bras rotatif inférieur 23 . Dévissez le bras rotatif supérieur 22 . Nettoyez les bras rotatif sous l’eau du robinet. Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Détection des pannes Remédier soi-même aux petites pannes L’expérience montre que la plupart des dérangements survenant à l’usage quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise évidemment des frais et remet rapidement l’appareil en bon fonctionne- ment. Le récapitulatif ci-après vous aidera à trouver les causes des dérangements. Dérangements ... à l’enclenchement L’appareil ne démarre pas Fusibles de la maison grillés. Fiche mâle de l’appareil débran- chée de la prise secteur. Porte de l’appareil incorrectement fermée. Robinet d’eau pas ouvert. Filtre du flexible d’arrivée d’eau bouché. Le crible se trouve sur le raccord de l’Aquastop et du flexible d’arrivée d’eau. Attention Souvenez-vous en: les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s’assortissent d’un risque de dégâts considérables et peuvent mettre en danger la vie de l’utilisateur. ... sur l’appareil Le bras pivotant inférieur tourne difficilement Bras bloqué par des couverts ou par des résidus alimentaires. Le couvercle du compartiment à détergent refuse de se fermer Compartiment de dosage excessivement rempli. Mécanisme bloqué par des restes de détergent collés. Les voyants de contrôle ne s’éteignent pas après le lavage Interrupteur principal encore enclenché. Après le lavage, des restes de détergent collent dans le réservoir de dosage Le réservoir de dosage était mouillé au moment où vous l’avez rempli. Ne versez le détergent que dans le réservoir sec. L’eau ne s’écoule pas à l’égout en fin de programme Flexible de vidange bouché ou plié. Pompe de vidange bloquée. Les filtres sont bouchés. Le programme n’est pas encore terminé. Attendez la fin du programme (l’indicateur est sur 0). Effectuez la fonction «Reset». ... lors du lavage Production inhabituelle de mousse Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rinçage. Du produit de rinçage répandu peut conduire à une formation excessive de mousse lors du processus de rinçage suivant, c’est pourquoi enlevez le produit de rinçage répandu avec un chiffon.fr

L’appareil s’arrête pendant le lavage Coupure de courant. Alimentation en eau coupée. Bruits de percussion pendant le lavage Le bras pivotant percute des pièces de la vaisselle. Cliquetis pendant le lavage Pièces de vaisselle incorrectement rangées. Les vannes de remplissage émettent un bruit de claquement Ceci est dû au tracé de la conduite d’eau domestique et n’influe aucunement sur le fonctionnement de la machine. Aucun remède possible. ... vaisselle mal lavée Des résidus alimentaires adhèrent contre la vaisselle Vaisselle mal rangée, les jets d’eau n’ont pas pu atteindre ses surfaces. Panier excessivement rempli de vaisselle. Les pièces de vaisselle se touchent. Vous n’avez pas assez mis de détergent. Vous avez choisi un programme de lavage pas assez puissant. Une pièce de vaisselle a empêché la rotation du bras pivotant. Des résidus alimentaires obstruent les buses du bras pivotant. Les filtres sont bouchés. Filtres incorrectement installés. Pompe de vidange bloquée. Les pièces en plastique se décolorent Vous n’avez pas versé assez de détergent. Le détergent a un effet blanchis- sant insuffisant. Utilisez un déter- gent avec agent de blanchiment chloré. Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile laiteux Vous n’avez pas versé assez de détergent. Quantité de liquide de rinçage réglée trop faible. Vous n’avez pas versé de sel spécial dans l’appareil bien que l’eau soit très dure. L’adoucisseur d’eau est réglé trop bas. Vous n’avez pas correctement vissé le couvercle du réservoir de sel. Si vous avez utilisé un détergent sans phosphate, essayez-en au phosphate. La vaisselle ne sèche pas Vous avez choisi un programme sans séchage. Vous avez réglé le liquide de rinçage sur une trop faible quantité. Vous avez sorti la vaisselle trop tôt. Les verres n’étincellent pas Vous avez réglé le liquide de rinçage sur une trop faible quantité.fr

Les traces de thé ou de rouge à lèvres ne sont pas complètement parties Le détergent a un effet blanchis- sant insuffisant. Température de lavage réglée trop basse. Traces de rouille sur les couverts Couverts imparfaitement inoxydables. Teneur en sel de l’eau de lavage excessive. Couvercle du réservoir de sel pas vissé à fond. Vous avez répandu trop de sel lors du remplissage de son réservoir. Les verres prennent un voile opaque et se décolorent. Les revêtements indésirables refusent de partir Vous avez versé un détergent inapproprié. Ces verres ne sont pas lavables au lave-vaisselle. Les verres et les couverts présentent des stries, les verres prennent un aspect métallique Le dosage du liquide de rinçage est réglé trop élevé. Appeler le service après-vente Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouverez l’adresse et le numéro de téléphone du service après-vente dans le répertoire d’agences du SAV ou dans l’annuaire. Lors de votre appel, veuillez indiquer le numéro de l’appareil (1) et son numéro FD (2). Tous deux se trouvent sur la plaque signalétique située contre la porte de l’appareil.

Attention Nous vous rappelons qu’en cas de mauvaise utilisation ou d’un des dérangements décrits, la visite d’un technicien du SAV n’est pas gratuite, même pendant la période de garantie.fr

Remarques Remarque concernant la mise au rebut Les appareils usagés ne sont pas des déchets dénués de valeur. Une mise au rebut respectueuse de l’environnement permet de récupérer de précieuses matières premières. Lorsque l’ancien appareil a fini de servir, débranchez sa fiche mâle de la prise de courant, sectionnez son câble d’alimentation puis retirez-le avec la fiche. Détruisez la serrure de la porte. Vous éviterez ainsi que les enfants ne s’enferment accidentellement à l’intérieur de l’appareil et risquent leur vie. Pour vous parvenir, cet appareil a été conditionné dans un emballage destiné à le protéger. Tous les matériaux constitutifs de l’emballage sont compatibles avec l’environnement et recyclables. Aidez-nous à éliminer l’emballage dans le respect de l’environnement. Ne laissez pas les enfants jouer avec l’emballage et les pièces qui le constituent. Ils risquent de s’étouffer dans les cartons pliants et les feuilles plastiques. Pour obtenir les coordonnéees du centre de recyclage où rapporter l’ancien appareil et l’emballage, veuillez consulter votre revendeur ou l’administration de votre municipalité. Remarques pour des essais comparatifs Sur la feuille supplémentaire ”Remarques pour des essais comparatifs” vous trouverez les conditions pour les essais comparatifs. Les valeurs de consommation pour les programmes correspondants figurent dans la notice d’utilisation succincte. Généralités Les appareils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installant sous un plan de travail continu vissé aux meubles voisins. Version pour la Suisse seulement: l’appareil s’encastre simplement entre les parois en bois ou en plastique constitutives d’une cuisine intégrée. Si l’appareil n’est pas relié au secteur par une fiche mâle, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles présentant une ouverture d’au moins 3 mm entre contacts.fr

Installation Pour que le lave-vaisselle fonctionne correctement, il faut qu’il soit installé dans les règles de l’art. Les paramètres des réseaux d’alimentation et d’évacuation de l’eau ainsi que ceux du secteur électrique doivent concorder avec les critères exigés par l’appareil. Ces critères sont énoncés aux paragraphes suivants ainsi que dans les notices de montage. Lors du montage, veuillez respecter la chronologie des opérations suivantes: – Vérifiez l’appareil à la livraison – Installez-le – Raccordez l’appareil à l’égout – Raccordez l’appareil à l’eau potable – Raccordez l’appareil au secteur. Livraison A la fabrication, votre lave-vaisselle a fait l’objet d’un contrôle fonctionnel complet confirmant son fonctionnement impec- cable. De petites taches d’eau sont restées de ce contrôle. Elles disparaissent au premier lavage. Installation Pour connaître les cotes d’encombrement du lave-linge, référez-vous à la notice de montage. A l’aide de ses pieds réglables, ajustez son horizontalité. Veillez à ce que l’appareil n’oscille pas sur ses pieds. Raccordement à l’égout La notice de montage spécifie les étapes de raccordement nécessaires. Monter le cas échéant un siphon avec manchon d’écoulement. A l’aide des pièces accom- pagnant le lave-linge, raccordez l’appareil au manchon d’écoulement du siphon. Raccordement à l’eau potable Raccordez le lave-linge au robinet d’eau à l’aide des pièces fournies avec l’appareil et conformément à la notice de montage. Pression de l’eau: 0,5 bar minimum, 10 bars maximum. Si la pression du réseau dépasse 10 bars, intercalez un détendeur. Débit d’arrivée d’eau: 10 litres/minute minimum. Température de l’eau: Utilisez de préférence de l’eau froide. L’eau chaude ne doit pas dépasser 60 °C maxi. à l’arrivée. Raccordement électrique Raccordez l’appareil uniquement à une prise à contacts de terre conforme, branchée sur du courant alternatif 230 V. La plaque signalétique 31 indique le type de fusible requis. La prise de courant doit se trouver à proximité du lave-vaisselle. En cas d’utilisation d’un disjoncteur différentiel, n’utiliser qu’un type arborant le label . Seul un disjoncteur de ce type garantit sa conformité à la réglementation en vigueur. Démontage Respecter impérativement l’ordre de démontage suivant: tout d’abord, débranchez complètement l’appareil du secteur. Débranchez la fiche mâle de la prise de courant. Fermez l’arrivée d’eau. Débranchez les flexibles d’écoulement et d’arrivée d’eau. Retirez les vis de fixation se trouvant sous le plan de travail. Le cas échéant, démontez la plinthe. Tirez l’appareil vers vous et faites suivre prudemment le flexible pour qu’il ne se coince pas.fr

Transport Videz le lave-vaisselle. Fixez les pièces mobiles. Transportez toujours l’appareil à la verticale. Si vous couchez l’appareil, l’eau résiduelle peut pénétrer dans les organes de commande et perturber ultérieurement le déroulement des programmes. Pour vider l’appareil, procédez comme suit: Ouvrez le robinet d’eau. Enclenchez l’appareil. Sélectionner le programme B . A l’indicateur numérique, la durée s’affiche en minutes. Fermez la porte. Attendez 4 minutes environ. Appuyez simultanément sur les touches A et C pour terminer le programme. A l’indicateur numérique, la durée revient à . Attendez une minute de plus puis éteignez l’appareil. Fermez le robinet d’eau. Précautions contre le gel Si vous placez l’appareil dans une pièce où il risque de geler (par ex. dans une résidence secondaire), videz-le entière- ment (voir Transport). Fermez le robinet d’eau, débranchez le flexible d’arrivée d’eau puis laissez s’écouler l’eau qu’il contenait.nl
