BEDIENUNGSANLEITUNG GM 205110 GAGGENAU

de Inhaltsverzeichnis

Sicherheitshinweise 3.

Gerat kennen lernen 4. .

Enthärtungsanlage 5. .

Spezialsalz einfllen 6.

Klarspuler einfullen 7.

Nicht geeignetes Geschirr 8..

Geschirr einordnen 9.

Reiniger 12.

en Index

Safety information

Programmübersicht 15. .

Geschirrspulen 16.

Zusatzfunktionen * 18.

Wartung und Pflege 18.

Fehlersuche 20

Kundendienst rufen 22.

Hinweise 23

Installation 24

26....Programme overview 37

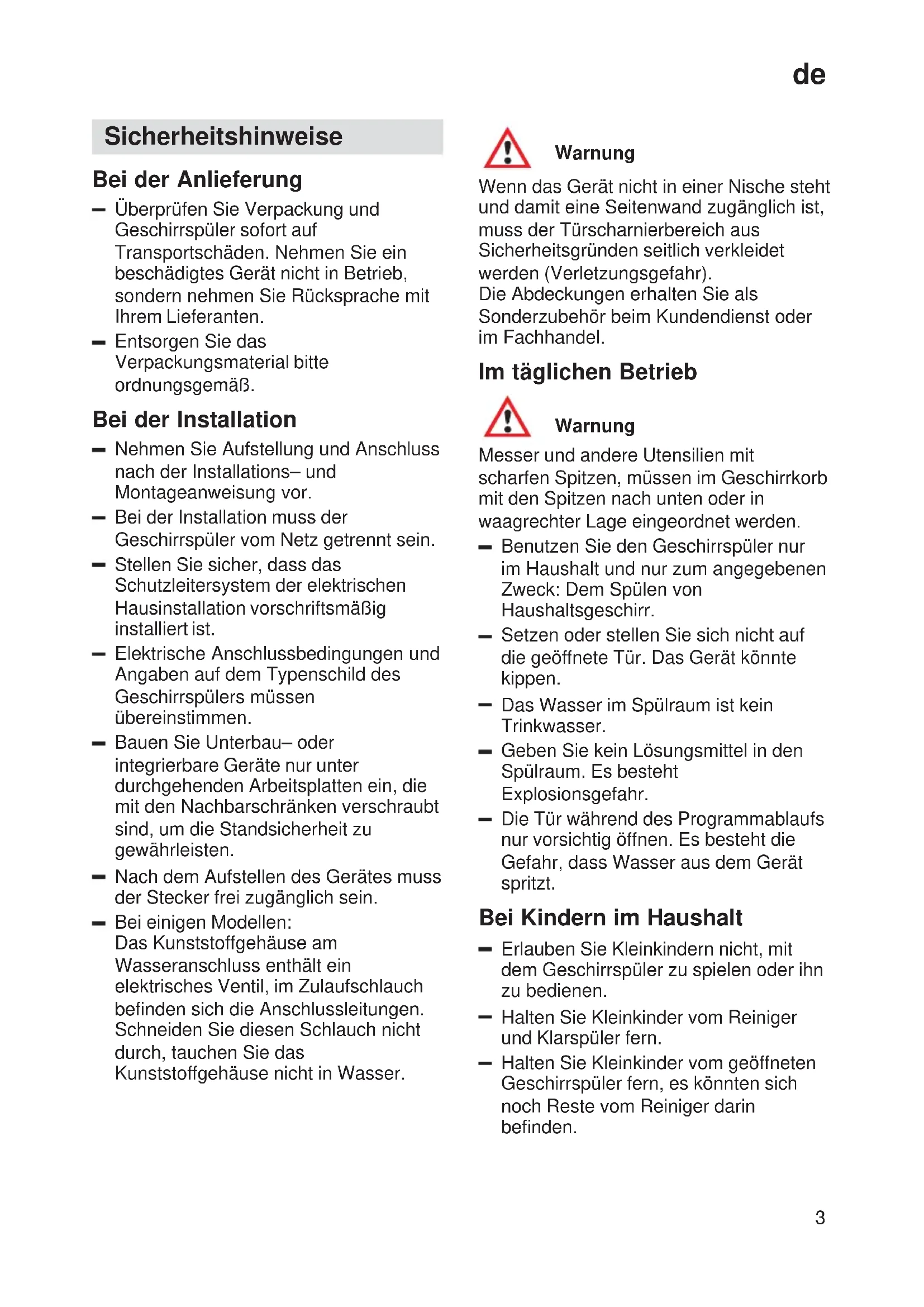

• Überprüfen Sie Verpackung und Geschirrspulern sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondernephemNehmenSieRucksprache mit Ihrem Lieferanten.
  Entsorgen Sie das Verpackungsmaterialitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
• Bei der Installation muss der Geschirrspuler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmaßig installiert ist.
  Elektrische Anschlussbedingungen und Angaben auf dem Typenschild des Geschirrspulers müssen übereinstimmen.
  Bauen Sie Unterbau- oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluss enthalt ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.

Warning

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Turscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr). Die Abdeckungen erhalten Sie als Sonderzubehor beim Kundendienst oder im Fachhandel.

Im täglichen Betrieb

Warning

Messer und andere Utensilien mit scharfen Spitzen, müssen im Geschirrkorb mit den Spitzen nach unten oder in waagrechter Lage eingeordnet werden.

Benutzen Sie den Geschirrspuler nur im Haushalt und nur zum angegebenen Zweck: Dem Spulen von Haushaltsgeschirr.
- Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
- Das Wasser im Spülraum ist kein Trinkwasser.
- Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
Die Tur während des Programmablaufs nur vorsichtig offen. Es besteht die Gefahr, dass Wasser aus dem Gerät spritzt.

Bei Kindern im Haushalt

Erlauben Sie Kleinkindern nicht, mit dem Geschirrspuler zu playen oder ihn zu bedienen.
- Halten Sie Kleinkinder vom Reiniger und Klarspuler fern.
- Halten Sie Kleinkinder vom geöffneten Geschirrspüler fern, es konnten sich noch Reste vom Reiniger darin befinden.

de

Kindersicherung

* bei einigen Modellen
Beachten Sie hierzu die Zeichnungen
hinten im Umschlag.

40 Kindersicherung einschalten (Turoffner 6)
41Tur offnen mit eingeschalteter Kindersicherung
42 Kindersicherung ausschalten

Bei auftretenden Schäden

• Reparaturen und Eingriffe)durenurdch denFachmann ausgehrtwerden.
• Bei Reparaturen und Eingriffen muss das Gerät vom Netz getrennt sein. Netzsteckerziehen oder Sicherung ausschalten.Am Netzsteckerziehen, nicht am Anschlusskabel.Wasserhahn zudrehen.

Beiderentsorgung

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit ausschreiben.
  Führer Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warning

Kinder konnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensitionen geraten.

Deshalb: Netzsteckerziehen,Netzkabel durchtrennen und beseitigen. Turschloss so weit zerstoren,dass die Tur nicht mehr schlieBt.

Gerät kennen lernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich hinten im Umschlag.

Schlagen Sieittevor dem Lesenthese.
Seite auf.

Bedienblende

1Hauptschalter
2 Zeitvorwahr
3 Ziffernanzeige/Programmablaufanzeige
4 Salznachfulanzeige
5 Klarspulernachfüllanzeige
6 Turoffner
7Programm tasted
8Zusatzfunktionen*

* bei einigen Modellen

Geräteinnenraum

20 Oberer Geschirrkorb mit Etagere
21 Zusatzlicher Besteckkorb fur den Oberkorb*
22 Oberer Spruharm
23 Unterer Spruharm
24 Vorratsbehälter für Spezialsalz mit Nachfüllanzeige *

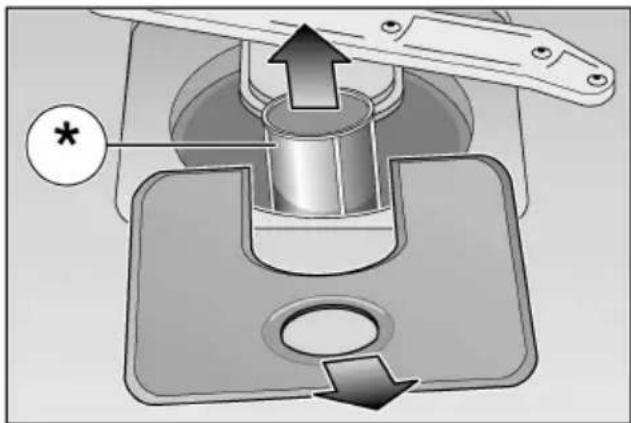

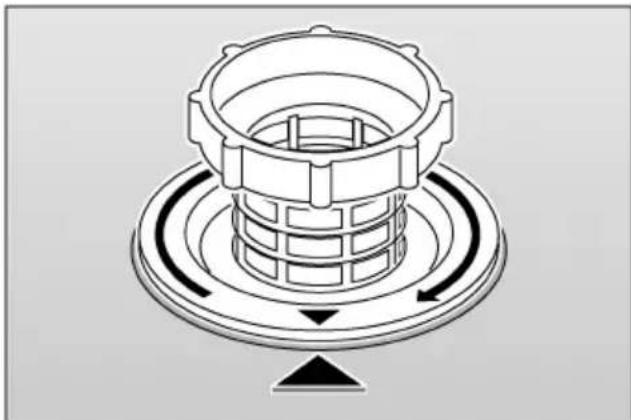

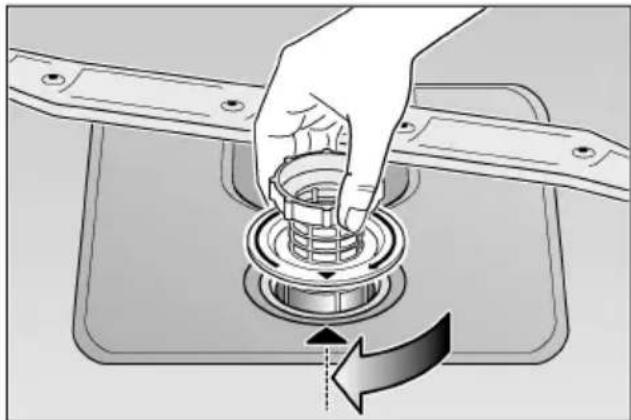

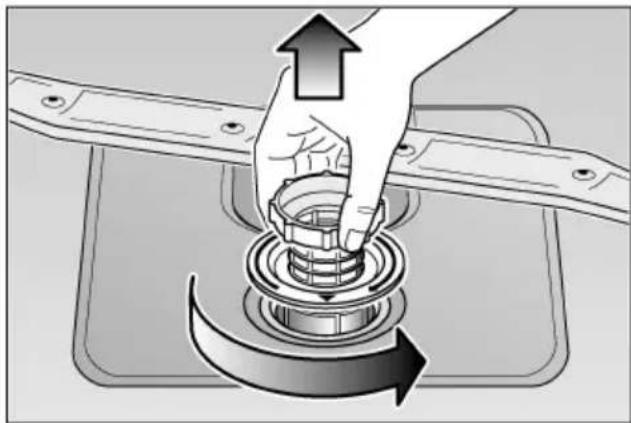

25 Siebe
26 Besteckkorb
27 Unterer Geschirrkorb
28 Verschlussriegel
29 Vorratsbehälter für Klarsprüfer mit Nachfüllanzeige
30 Reinigerkammer
31 Typenschild

* bei einigen Modellen

Zum Erstbetrieb einkaufen:

-Spezialsalz (nur bei entsprechender Wasserhärte, siehe Anleitung)
- Reiniger
- Klarspuler

Verwenden Sie ausschließlich Produkte, die für Geschirrspüler geeignet sind.

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, ansonsten lagern sich weiß Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb eines bestimmten Wasserhärtegrades muss für den Betrieb im Geschirrspüler enthaltet, d.h. entkalkt werden.

Dies geschieht mit Hilfe von Spezialsalz in der Enthaltungsanlage des Geschirrspulers.

Die Einstellung und damit die benöttigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungsswassers.

Enthärtungsanlage einstellen

(siehe Kurzanleitung)

de

Spezialsalz einfllen

Wirkungsweise des Salzes

Während des Spulens wird automatisch das Salz aus dem Salzbehälter in den Enthärter geschwemmt und lost dont den Kalk.

Die kalkhaltige Lösung wird aus dem Geschirrspüler gespumpt. Das

Enthärungssystem ist danach wieder aufnahmebereit.

Dieser Regenerierungsablauf Funktioniert nur dann, wenn das Salz im Wasser gelöst ist.

Öffnen Sie den Schraubverschluss des Vorratsbehalters 24.

Vor der ersten Inbetriebnahme müssen Sie in den Salzbehälter ca. 1 Liter Wasser geben.

Setzen Sie den beigelegten Trichter in die Einfullöffnung ein.

Füllen Sie dann so viel Salz nach, bis der Salzbehälter voll ist (max. 1,5 kg). Wenn Sie Salz eingullen, wird Wasser verdrängt und lauft ab. Das Salznachfüllen muß deshalb immer unmittelbar vor dem Einsatz den Geschirrspulers erfolgen. Dadurch erreichen Sie, dass die überlaufende Salzösung(sofort verdünnt und ausgespllt wird. Säubern Sie anschließend den Einfūllbereich von Salzresten und schrauben Sie den Behälter zu, ohne den Deckel zu verkanten.

Die Salznachfüllanzeige 4 in der Blende leuchtet zunachst und erlischt erst nach einiger Zeit, wenn sie eine genügend hohe Salzkonzentration gebildet hat.

Hinweis

Bei dem Einstellwert musk mein Salz eingefuIlt werden, weil im Betrieb auch kein Salz verbraucht wird, die Salzanzeige ist abgeschaltet. Bei den Einstellwerten bis muss Salz eingefuIlt werden.

Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstoren damit die Enthärtungsanlage.

Salznachfüllanzeige

Salz ist nachzufullen, sobald die Salznachfullaanseige 4 in der Blende leuchtet.

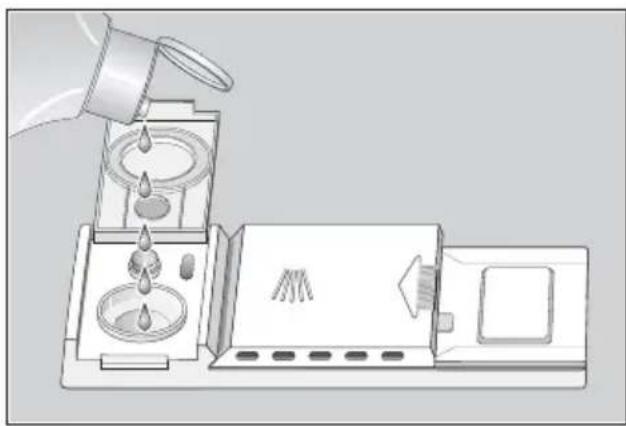

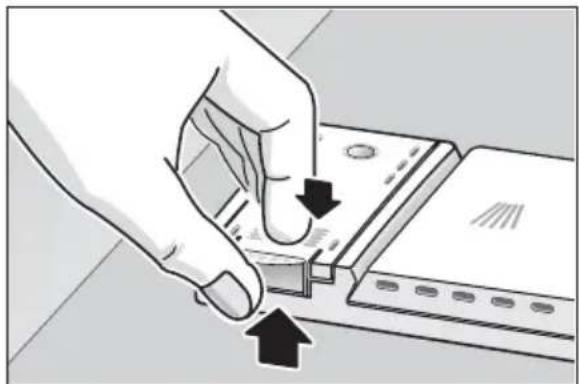

Klarspuler einfüllen

Klarspüler wird im Spülbetrieb verbraucht, um klare Gläser und fleckenloses Geschirr zu erhalten.

Deckel des Vorratsbehalters für Klarsprücher aufklappen. Drücken Sie hierzu auf die Markierung auf dem Deckel und haben Sie den Deckel gleichzeitig an der Bedienlasche an.

• Klarspuler in die Einfüllöffnung einfüssen bis die Klarspulernachfüllanzeige dunkel wird.
  Deckel schlieben bis er hörbar einrastet.

Hinweis

Verwenden Sie nur Klarspuler für Haushaltsgeschirrspuler.

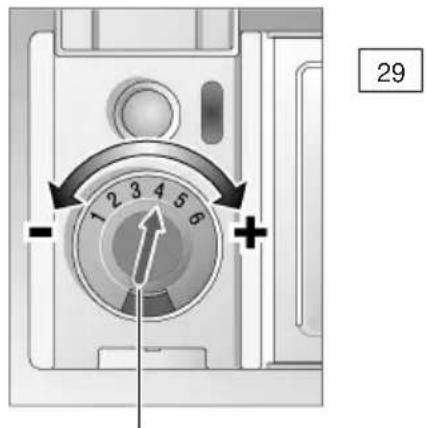

Zugabemenge für Klarsprüler einstellen

Die Klarspülerzugabemenge ist stufenlose einstellbar. Der Klarspülerregler ist vom Werk auf 4 gestellt.

Ändern Sie die Stellung des Klarspülerreglers nur, wenn Schlieren (Drehen in Richtung - ) oder Wasserflecken (Drehen in Richtung + ) auf dem Geschirr zusückbleiben.

Klarspulerregler

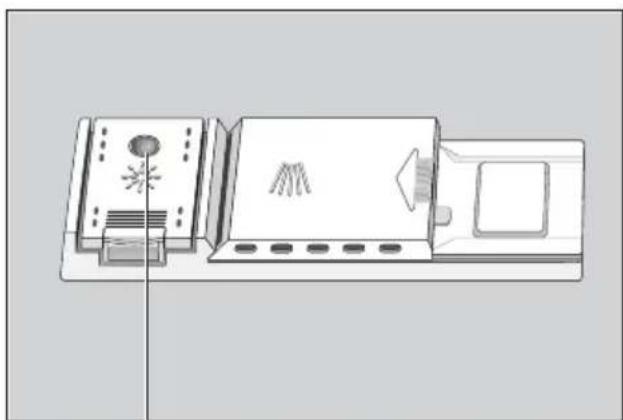

Klarspülernachfüllanzeige

Solange die Klarspulernachfullaheige in der Blende 5 (hur bei einigen Modellen) oder am Vorratsbehalter 29 dunkel erscheint, ist genugend Klarspuler vorhanden.

Klarspulernachfüllanzeige

de

Nicht geeignetes Geschirr

Nicht in Ihrem Geschirrspulereinigen sollenn Sie:

Besteck- und Geschirrteile aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendeten Kleber nicht für die auftretenden Temperaturen geeignet.
- Empfindliche Dekorglaser und Vasen, spezielles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spulmaschinenfest.

Nicht geeignet sind außerdem heißwasserempfindliche Kunststoffe, Kupfer- und Zinngeschirr. Aufglasdekore, Aluminium- und Silberteile konnen beim Spulen zum Verfahren und Verblassen neigen. Auch eine Glassorten konnen nach denen Spülgängen trüb werden. Weiter gehoren sich voll saugende Materialien, wie Schwämme und Tücher, nicht in den Geschirrspuler.

Empfehlung:

Kaufen Sie künftig nur Geschirr, das als spülmaschinenfest gekennzeichnet ist.

Hinweis

Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind, dürfen nicht in den Geschirrspüler.

Glas- und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren.
• chemische Zusammensetzung des Reinigers.
  Wassertemperatur des Spulprogramms.

Empfehlung:

Glaser und Porzellan verwenden, das vom Hersteller als spulmaschinenfest bezeichnet wird.
- Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
-Programm mit möglichst kurzer Programmdauer wahlen.
Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspulern entnehmen.

Geschirr einordnen

Geschirr einräumen

Grobe Speisereste entfernen.

Vorsprülen unter flieBendem Wasser ist nicht notig.

Geschirr so einräumen, dass

• alle Gefäbe, wie Tassen, Glaser, Topfe usw. mit der Öffnung nach unten stehen.
• Teile mit Wölbungen oder Vertiefungens schrag stehen, damit das Wasser ablaufen kann.
  esicher steht und nichtkippen kann.
  es die Drehung der beiden Spruharme im Betrieb nicht behindert.

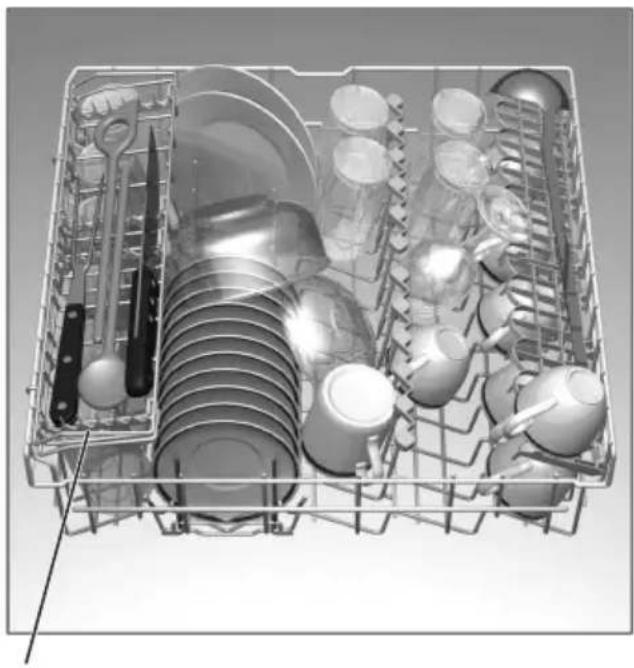

Tassen und Gläser

Oberer Geschirrkorb 20

* bei einigen Modellen

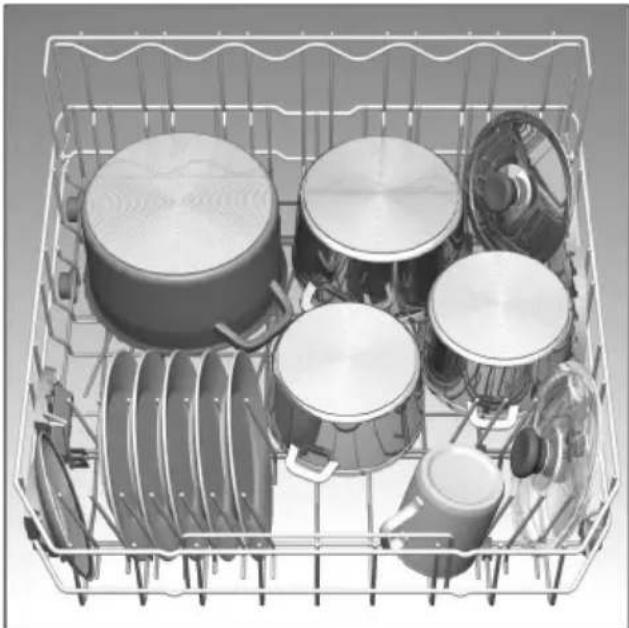

Töpfe

Unterer Geschirrkorb 27

Besteck

Bestecke sollen den Sie immer unsortiert mit der Essfläche nach oben einordnen (Vorsicht mit Messerklingen). Der Spruhstrahl erreicht so die einzelnen Teile better.

Um Verletzungsgefahr zu vermeiden,
legen Sie lange und spitze Teile und
Messer auf die Etagere (bei einigen
Modellen) oder auf die Messeretagere (als
Zubehor erhalten).

de

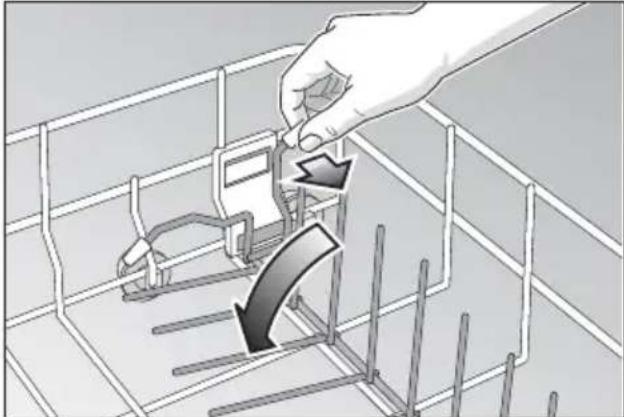

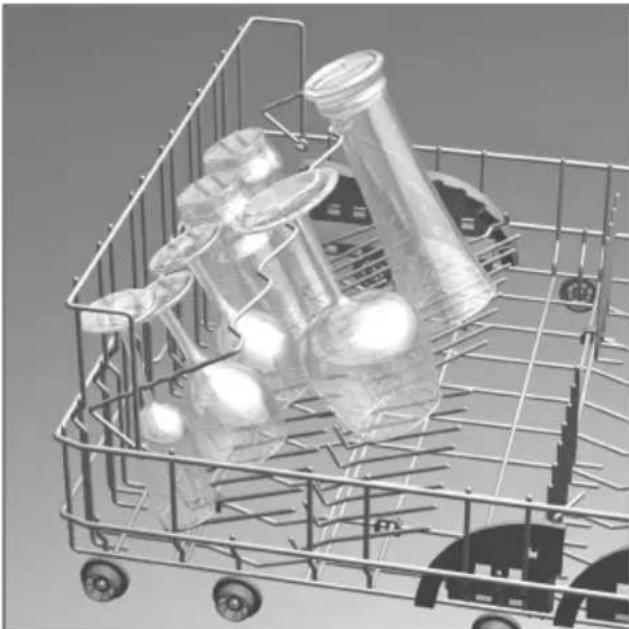

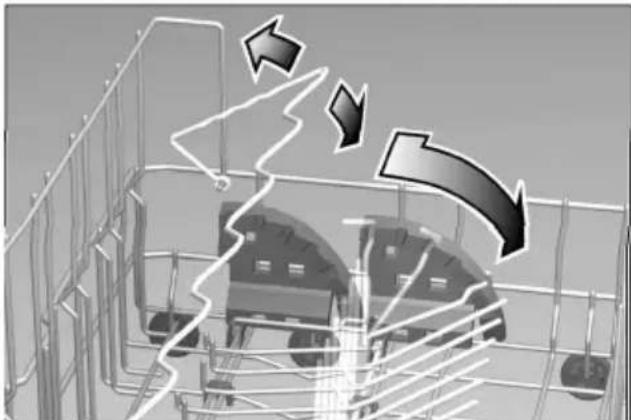

Klappstacheln

* bei einigen Modellen Die Stacheln sind umklappbar, zum besseren Einordnen von Topfen, Schusseln und Glasern.

Backblechspruhkopf *

* bei einigen Modellen
Beachten Sie hierzu die Zeichnungen hinten im Umschlag. GroBe Bleche oder Gitter konnen Sie mit Hilfe des Backblechspruhkopfes reinigen. Entnehmen Sie hierzu den Oberkorb und setzen Sie den Spruhkopf wie in der Zeichnung dargestellt ein. Damit der Spruhstrahl alle Teile erreichen kann, ordnen Sie die Blecheitte wie abgebildetein (max. 4 Backbleche und 2 Gitter).

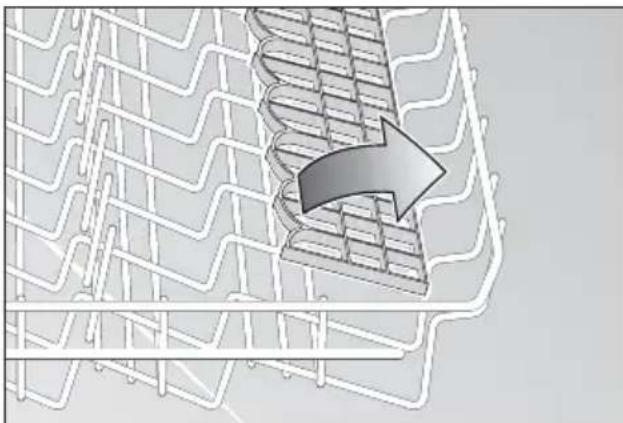

Etagere

* bei einigen Modellen Langstielige und hohe Glaser am Rand der Etagere (nicht gegen Geschirr) anlehnen.

Lange Teile, Vorlege- und Salatbestecke, Kochlöffel oder Messer finden auf der Etagere Platz, damit sie die Sprüharmumdrehung nicht behindern. Die Etagere können Sie nach Belieben ein- und ausschwenken.

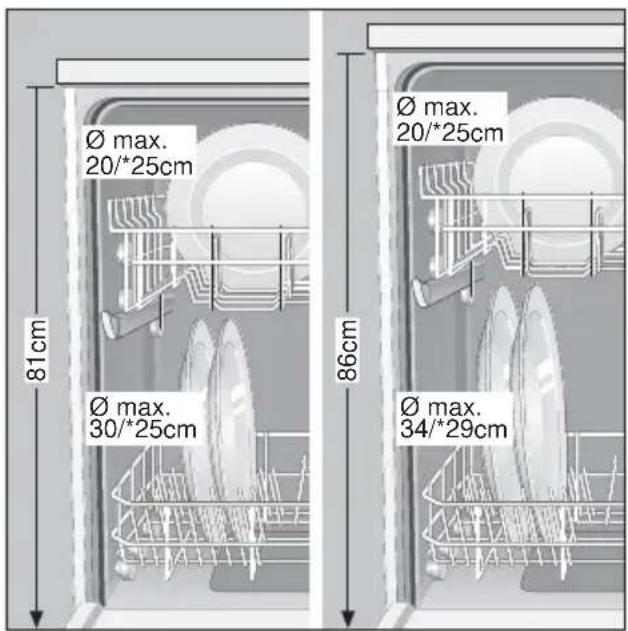

Korböhe verstellen

* bei einigen Modellen

Der obere Geschirrkorb kann nach Bedarf in der Höhe verstellt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu schaffen.

Je nach Gestaltung des Oberkorbes bei Ihrem Gerätemodell wahren Sie dazu ein der beiden folgenden Vorgehensweisen:

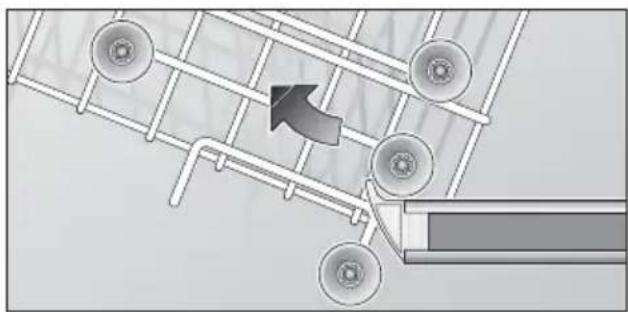

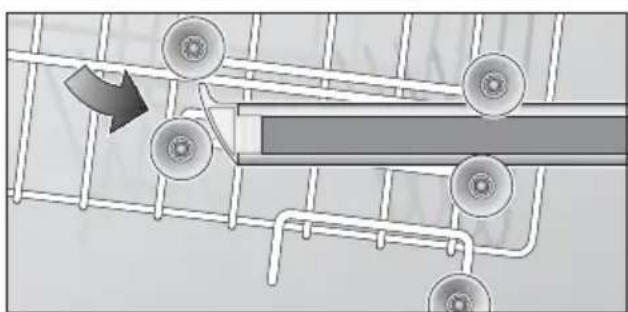

Oberkorb mit oberen und unteren Rollenpaaren

Ziehen Sie den Oberkorb Heraus.
- Entnehmen Sie den Oberkorb und hängen Sieihn auf den oberen bzw. unteren Rollen wieder ein.

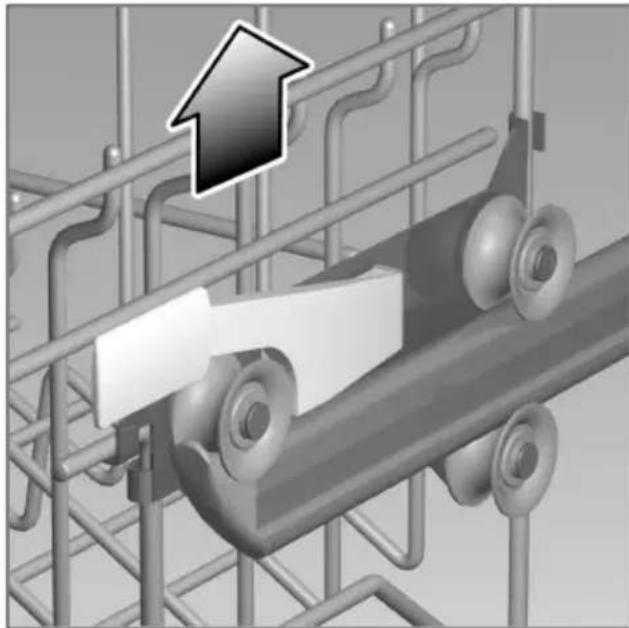

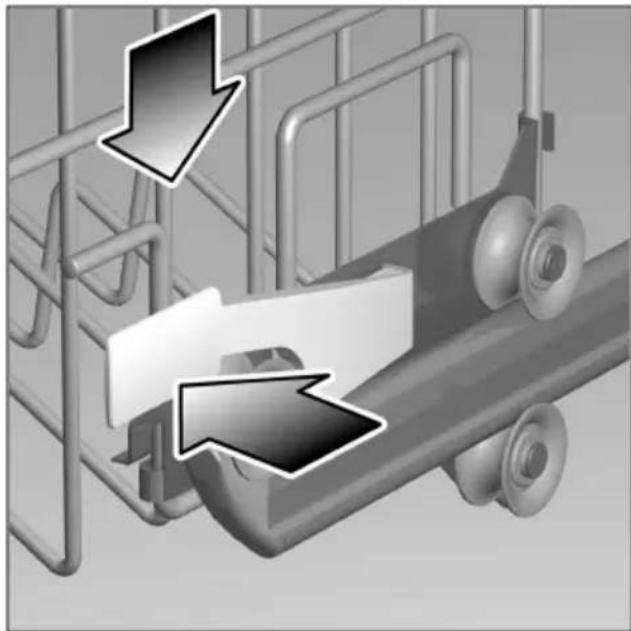

Oberkorb mit seitlichen Hebeln (Rackmatic)

Ziehen Sie den Oberkorb Heraus.

Zum Absenken drucken Sie nacheinander die beiden Hebel links und rechts auf der Korbaußendeite nachinnen. Halten Sie damit{jedes Mal den Korb seitlich am oberen Rand mit der Hand fest. So vermeiden Sie, dass der Korb ruckartig nach unter fällt (und eventuell Geschirr beschädigt wird).

Zum Anheiten fassen Sie den Korb seitlich am oberen Rand und haben ihn nach oben.
- Bevor Sie den Korb wieder einschieben, stellen Sie safer, dass er auf beiden Seiten auf gleicher Höhe liegt. Sonst lasst sich die Gerätetur nicht schließen und der obere Sprüharm erhalten keine Verbindung zum Wasserkreislauf.

Reiniger

Hinweis zum Reiniger

In Ihrhem Geschirrspulier konnen Sie die im Handel befindlichen flüssigen oder pulververfornigen Markenreiniger für Geschirrspuler bzw. TABS verwenden (kein Handspulmittel!).

Es gibt derzeit auf dem Markt drei Reinigertypen:

1. Phosphathaltig und chlorhaltig
2. Phosphathaltig und chlorfrei
3. Phosphatfrei und chlorfrei

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behalterwänden kommt. Sie lassen sich durch Zugabe einer größeren Reinigermenge vermeiden.

Chlorfreie Reiniger haben eine gingere Bleichwirkung. Dies kann zu verstärken Teerrückständen oder Verfarbungen auf Kunststoffeilen führen.

Abhilfe bringt hier:

• die Nutzung eines stärkeren Spülprogrammes oder
• die Zugabe einer größeren Reinigermenge oder
• die Verwendung von chlorhaltigen Reinigern.

Ob ein Reiniger für Silberteile geeignet ist,
finden Sie auf der Packung des Reinigers.

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Spülmittelhersteller zu wenden.

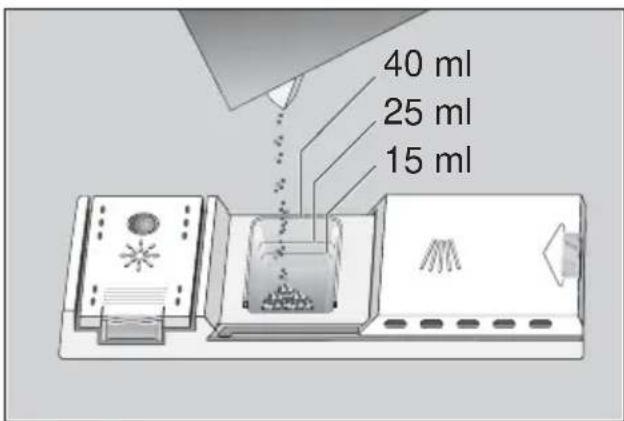

Reinigerkammer mit Dosierhilfe

Die Dosiereinteilung in der Reinigerkammer hilft Ihnen damit, die richtige Menge einzufullen. Die Kammerfasst bis zur unteren Linie 15ml und bis zur mittleren Linie 25ml Reiniger.Voll gefüllt passen 40ml in die Kammer.

Hinweis

Sollte die Reinigerkammer noch geschlossen sein, betätigten Sie den Verschlussriegel, um sie zu öffnen.

Reiniger einfllen

• Reiniger in die Kammer 30 einfllen. Für die korrekte Dosierung beachten Sieitte die Herstellerhinweise auf der Packung des Reinigers. Beim "Intensiv"-Programm (bei einigen Modellen) zusammen ca. 10 - 15ml Reiniger auf die Geratetur schutten.

Spartipp

Wenn Ihr Geschirr nur weniger verschmutzt ist, genugt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

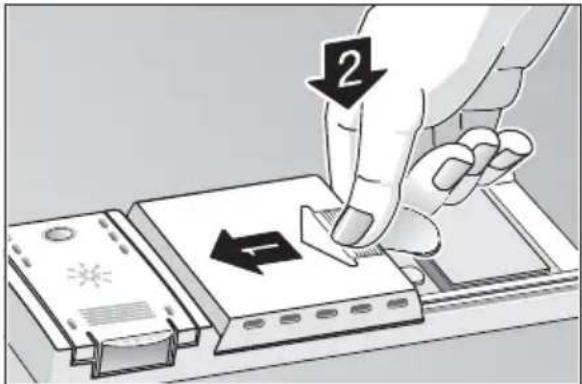

Deckel der Reinigerkammer schlieben. Hierzu (1) den Deckel der Kammer zuschieben und (2) am Ende leicht darauf auf drucken, so dass der Verschluss hörbar einrastet.

• Bei der Verwendung von TABS entnehmer Sieitte der Herstellerpackung,wo Sie die TABS platzieren sollen (z.B. Besteckkorb, Reinigerkammer usw.). Achten Sie darauf, dass auch bei der Verwendung von TABS der Deckel der Reinigerkammer geschlossen ist.

! Achtung !

Wichtiger Hinweis zur Verwendung kombinierten Reinigerprodukte

Bitte beachten Sie bei der Verwendung von so genommen kombinierten Reinigerprodukten, welche die Verwendung von z.B. Klarspulmittel oder Salz überflüssig machen sollen, folgende wichtige Hinweise:

• Einige Produkte mit integriertem Klarsprüfer entfalten nur bei bestimmten Programmen ihre optimale Wirkung.
• Bei Geräten mit Automatikprogrammen zeigen derartige Produkte zumeist nicht die gewünschte Wirkung.
  Produkte, die den Einsatz von Regeneriersalz überflüssig machen, sind nur innerhalb eines bestimmten Wasserhärte-Bereiches anwendbar.
• Wenn Sie diese Kombiprodukte nutzen sollen,lesen Sieitte genaui die Gebrauchsanleitung dieser Produkte bzw. eventuelle Hinweise auf der Verpackung!

Wenden Sie sich im Zweifelsfall an den Reinigungsmittelhersteller, insbesondere wenn:

das Geschirr nach Programmende sehr Nass ist.
kalkige Beläge entstehen.

Bei Reklamationen, die in direktem Zusammenhang mit der Anwendung dieser Produkte stehen, konnen von uns keine Garantieleistungen erbracht werden!

Programmübersicht

In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt. Die entsprechenden Programme Ihr's Gerätes entnehmer Sieitte Ihrer Bedienblende.

Geschirrt

z.B. Porzellan, Töpfe, Bestecke, Gläser etc.

Unempfindlich

Gemischt

Empfindlich

Gemischt

Art der

Speisereste

z.B.von

Suppen, Auflaufen, SoBen, Kartoffeln, Teigwaren, Reis, Eiern, gebraten Speisen

Suppen, Kartoffeln, Teigwaren, Reis, Eiern, gebraten Speisen

Kaffee, Kuchen, Milch, Wurst, kalten Getränken, Salate

Abduschen,
wenn das
Geschirr
über
mehrere
Tage bis
zum
Spulen im
Geschirr
spuler
aufbewahrt
wird.

Menge der Speisereste

Zustand der Speisereste

starkhaftend

mittel

m - 1 0 ;

gering haftend

Spulprogramm

Intensiv

uto Schnell

55°/65°

Eco

50°70

Sanft

40

35°

Vorspulen

Programm-ablauf

Vorspulen 50°

Reinigen 70°

Zwischen spulen

Zwischen spulen

Zwischenspulen

Klarspulen 70°

Trocknen

rnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne

Trocknen

Vorspulen

Reinigen 50°

Zwischenspullen

Klarspulen 65°

Trocknen

Vorspulen

Reinigen 40

Zwischen spulen

Klarspulen 55°

Trocknen

Reinigen 35

Zwischenspulen

Klarspulen 55°

Vorspulen

Programmausbahl

Anhand der Geschirrt und der Menge bzw. des Zustandes der Speisereste konnen Sie aus der Programmübersicht eineEGAue Zuordnung des notwendigen Programmesfinden.

Die zugehörgen Programmdaten finden Sie in der Kurzanleitung.

Geschirrspulen

Spartipp

Bei weniger beladener Maschine genugt halten das nachstschwachere Programm.

Programmdaten

Die angegebenen Programmdaten beziehen sich auf Normalbedingungen. Durch:

• entsprechliche Geschirrmenge
  Zulauftemperatur des Wassers
  Wasserleitungsdruck
  Umgebungstemperatur
• Netzspannungstoleranzen
• und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge, ...)

konnen große Abweichungen auftreten. Die Wasserverbrauchswerte sind auf den Wasserhärteeinstellwert 4 bezogen.

Aquasensor

Der Aquasensor ist eine optische Messeinrichtung, mit der die Trübung des Spülwassers gemessen wird. Durch eine Lichtschranke kann die Verschmutzung des Wassers durch gelöste Speisereste wie z.B. Ei, Fett und Haerflocken erkannt werden.

Der Einsatz des Aquasensors erfolgt in allen Programmen, die ein Vorspulnen enthalten. Ist am Ende des Vorspulens das Spülwasser noch "sauber", so wird diese Spülwasser zum anschließenden Reinigen weiterverwendet. Ist die Verschmutzung stärker, wird es abgepumpt und durch Frischwasser ersetzt. Auf diese Weise wird der Wasserverbrauch bei "geringerer" Verschmutzung des Geschirrs um ca. 4 Liter gesenkt.

Gerä einschalten

Hauptschalter 1 einschalten.
Die Anzeigen des zuletzt gewählten Programmes leuchten auf.
Dieses Programm lauft ab, wenn nicht eine andere Programmtaste 7 gedrückt wird.
- Der Programmablauf startet automatisch.

Programmende

Das Programm ist beendet, wenn in der Ziffernanzeige 3 der Wert entscheid.

Gerätausschalten

Einige Minuten nach Programmende:

Hauptschalter 1 ausschalten.
Wasserhahn zudrehen (entfällt bei Aqua-Stop).
Geschirr nach dem Abkühlen entnahmen.

Programm unterbrechen

Hauptschalter 1 ausschalten.
Leuchtanzeige erlischt. Das Programm bleibt gespeichert.
- Bei Warmwasseranschluss oder wenn die Maschine bereits aufgeheizt hat und die Geräteur geöffnet wurde, die Tür erst weniger Minutes anlehen und dann schlieben.

Andernfalls kann durch Expansion die Gerätetur aufspringen.

Um den Programmablauf fortzusetzen, Hauptschalter wieder einschalten.

Zeitvorwahl

Sie konnen den Programmstart in Stundenschritten bis zu 19 Stunden verzögern.

Gerä einschalten.
- Sofort die Taste Zeitvorwahr 2 drücken. Die Ziffernanzeige 3 springt auf in
Taste Zeitvorwahl so oft drucken, bis die angezeigte Zeit ihren Wünschen entspricht.
Zum Löschen der Zeitvorwahr drucken Sie die Taste Zeitvorwahr so oft, bis in der Ziffernanzeige Oh erscheint. Bis zum Start können Sie ihre Programmwahr beliebig ändern.

Restlaufanzeige

Die Restlaufanzeige ist selbsternend.
Zum Programmbeginn zeigt sie die voraussichtliche Programmdauer an.
Dieser Wert richtet sich nach der Programmdauer des vorangegangenen Programms bzw. bei der erstmaligen Benutzung nach der Programmdauer des Programms bei der Prüfung im Herstellerwerk. Während des Programmablaufes wird der Zeitraum bis zum Programmende angezeigt. Dabei wird der Wert der Restzeit nach der Wasserzulauftemperor und der Geschirrmenge korrigiert.

Intensivtrocknung

Durch Aktivieren der Funktion "Intensivtrocknung" erhalten Sie durch eine höhere Temperatur im Klarspulen noch bessere Trocknungsergebnisse.

• Programmtaste A gedrück halten und Hauptschalter 1 einschalten.
  Beide Tasten loslassen. Die Ziffernanzeige 3 binkt (ein) oder faus).
  Um die Einstellung zuändern, Programmtaste A drücken.
  Hauptschalter 1 ausschalten; die Einstellung bleibt gespeichert.

Programm abbrechen (Reset)

Nur bei eingeschaltetem Hauptschafter: Programmtasten A und C
gleichzeitig ca. 3 Sek. drucken.
Die Ziffernanzeige zeigt O.
Turschlieben.
Der Programmablauf dauert ca. 1 Min.
Den Hauptschalter 1 nach dem Ablauf ausschalten.
- Reinigerkammer 30 schlieBen.

Für einen Neustart Hauptschalter 1 wieder einschalten und gewünschtes Programm wahlen.

Programmwechsel

Nachdem Sie das Gerät eingeschaltet haben, ist innerhalb von 2 Min. ein Programmwechsel möglich. Sollte danach ein Programmwechsel notwendig sein, werden bereits angefangene Programmabschnittte (z.I Reinigen) zu Ende geführt.

Die neue angezeigte Restzeit setzen sich aus der Restzeit des vorangegangenen Programmabschnittes und der Restzeit des neu gewählten Programmes zusammen.

Zusatzfunktionen*

bei einigen Modellen

Einweichen

Das Zusammenprogramm Einweichen lauft vor dem Hauptprogramm ab. In dieser Zusammenprogramm kann im Unterkorb Kochgeschirr, z.B. Töpfe, Schüsseln usw., eingeweicht und vorgispütter werden. Wenn ein Einweichen gewündt wird, muss es vor dem Programmstart durch Drücken der Taste "Einweichen" zugewählt werden. Zu empfehlen ist die Zugabe von ca. 5 g Reiniger auf die Tur.

Zeitverkürzung /Zeitsparen*

Durch das Drucken der Taste "Zeitverkürzung" werden die Trocknungsphase und die Spülzeiten verkurzt. Die Spül- und Trocknungsleistung wird durch die Zeitverkürzung gemindert.

Nur Oberkorbsprülen

Wenn Sie nur im Oberkorb weniger Geschirr zu spulen haben (z.B. Glaser, Tassen, Teller), schalten Sie das 'Oberkorbsplen ein. Beim Oberkorbsplen muss der Unterkorb leer sein. Zum Spullen geben Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen in die Zugabe.

Nur Unterkorbsplänen

Wenn Sie nur im Unterkorb weniger Geschirr zu spulen haben (z.B. Teller, Töpfe, Schüsseln), schalten Sie das 'Unterkorbsplänen' ein. Beim Unterkorbsplänen muss der Oberkorb leer sein. Zum Spüssen geben Sie etwas weniger Reiniger als für eine komplete Maschinenbeladung empfohlen in die Zugabe.

Wartung und Pflege

Regelmäßige Kontrolle und Wartung ihrer Maschine hilft Fehler zu vermeiden. Dies spart Zeit und Arger. Deshalb sollen den Sie von Zeit zu Zeit einen aufmerksamen Blick in ihren Geschirrspüler werfen.

Gesamtzustand der Maschine

Spulraum auf Ablagerungen von Fett und Kalk überprüfen. Finden sich solche Ablagerungen, dann:
- Maschine mit Reiniger gründlich durchspulen.

Spezialsalz

Kontrollieren Sie die Salznachfüllanzeige 4. Gegebenenfalls fullen Sie Salz auf.

Klarspuler

Kontrollieren Sie die Klarspulernachfulanzeige in der Blende 5 bzw. den Flüssigkeitsstand im Vorratsbehalter 29. Gegebenenfalls fullen Sie Klarspuler auf.

Siebe

Die Siebe 25 halten grobe Verunreinigungen im Spulwasser von der Pumpe fern. These Verunreinigungen konnen die Siebe gelegentlich verstopfen. Das Siebsystem besteht aus einem Siebzylinder, einem flachen Feinsieb und je nach Gerätotyp zusammen aus einem Microsieb (^*)

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren.
• Nach dem Losdrehen des Siebzylinders konnen Sie das Siebsystem Herausnahmen. Reste entfern und Siebe unter flieBendem Wasser reinigen.

Zum Zusammenbau: Siebsystem einsetzen und mit dem Siebzylinder festschrauben.

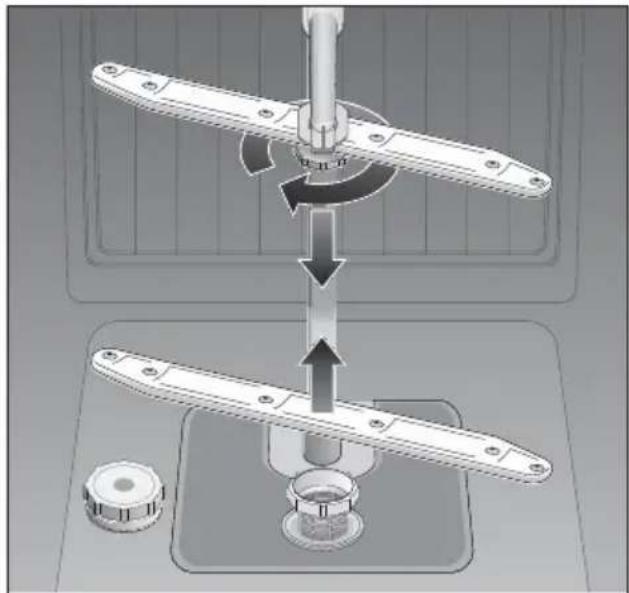

Sprüharme

Kalk und Verunreinigungen aus dem Spulwasser können Düssen und Lagerungen der Sprüharme 22 und 23 blockieren.

Austrittsdusen der Spruharme auf Verstopfungen durch Speisereste kontrollieren.
- Gegebenenfalls den unteren Spruharm 23 nach oben abziehen.
- Oberen Spruharm 22 abschrauben.
- Sprüharme unter fließendem Wasser reinigen.
Spruharme wieder einrasten bzw. festschrauben.

Sprüharme

Fehlersuche

Kleine Fehler selbst beheben

Erfahrungsgemäß setzen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfügung stehen. Die nachfolgende Übersicht soll Ihnen damit halten, die Ursachen von auftretenden Fehlern zu finden.

Störungen

... beim Einsatzen

Das Gerät lauft nicht an.

• Sicherung im Haus ist nicht in Ordnung.
  Gerätestecker nicht eingesteckt.
  Geratetur nicht richtig geschlossen.
  Wasserhahn nicht geöffnet.

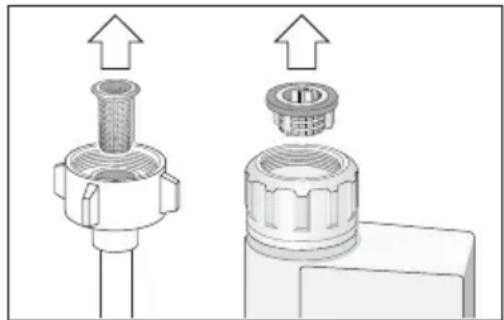

• Sieb am Wasserzulaufschlauch verstopft.

Das Sieb befindet sich am Anschluss des Aqua-Stops bzw. des Zulaufschlauches.

Achtung

Denken Sie darüber:
Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Durch unsachgemäße Reparaturen konnen erhebliche Schäden und Gefahren für den Benutzer entstehen.

... am Gerät

• Unterer Sprüharm dreht sich schwer.

Spruharm durch Kleinteile oder Speisereste blockiert.

Deckel der Reinigerkammer{lsst sich nicht schlieben.

• Reinigerkammer überfüllt.
  Mechanismus durch verkleble Reinigerreste blockiert.

• Kontrollampen gehen nach dem Spülen nicht aus.

Hauptschalter noch eingeschaltet.

Reinigerreste kleben nach dem Spulen in der Reinigerkammer.

• Kammer war beim Einfüssen feucht, Reiniger nur in trockene Kammer einfüssen.

Nach Programmende bleibt Wasser im Gerät stehen.

Der Abwasserschlauch ist verstopft oder geknickt.
Die Abwasserpumpe ist blockiert.
Die Siebe sind verstoptf.
Das Programm ist noch nicht beendet. Programmende abwarten (Ziffernanzeige zeigt 0).
- Funktion "Reset" ausführten.

... beim Spülen

• Ungewöhnliche Schaumbildung

• Handspulmittel im Vorratsbehalter für Klarsprüfer.
  Verschütteter Klarspuler kann beim nachsten Spülgang zu übermöiger Schaumbildung führen, deshalb danebengelaufenes Klarspulmittel mit einem Lappen entfern.

Gerät bleibt während des Spülens stehen.

Stromzufuhr unterbrochen.
Wasserzulauf unterbrochen.

Schlagendes Geräusch beim Spülen

Spruharm schlągt an Geschirrteile.

• Klapperndes Gerausch beim Spulen

Geschirrteile nicht richtig eingeordnet.

Schlagendes Geräusch der Füllventile

• Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

... am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben.

Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.
Der Geschirrkorb war überfüllt.
Die Geschirrteile sind aneinander gelegen.
Zu weniger Reiniger eingefüllt.
Zuschwaches Spulprogramm gewählt.
Spruharmdrehung behind, weil ein Geschirnteil im Wege stand.
Die Spruharmdusen sind durch Speisereste verstopf.
Siebe sind verstopft.
- Siebe falsch eingesetzt.
Abwasserpumpe blockiert.

• Auf Kunststoffeilen entstehen Verfarbungen.

Zu weniger Reiniger eingefüllt.
Der Reiniger hat eine zu geringe Bleichwirkung. Reiniger mit Chlorbleiche verwenden.

Es bleiben teilweise weiBe Flecken am Geschirr, die Glaser bleiben milchig.

Zu weniger Reiniger eingefüllt.
- Klarspulerzugabemenge auf einen zu geringen Wert eingestellt.
Trotz hartem Wasser kein Spezialsalz eingefüllt.
- Enthärtungsanlage auf einen zugeringen Wert eingestellt.
Der Schraubverschluss des Salzbehalters ist nicht fest zugedreht.
- Werde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

Geschirr wird nicht trocken.

Geratetur zu fruh geoffnet und Geschirr zu fruh ausgeräumt.
Programm ohne Trocknung gewählt.
- Klarspulerzugabemenge auf einen zu geringen Wert eingestellt.

Glaser gekommen stumpfes Aussehen.

• Klarspulerzugabemenge auf einen zu geringen Wert eingestellt.

• Tee oder Lippenstiftreste sind nicht vollständig entfernt.

• Der Reiniger hat eine zu geringe Bleichwirkung.
  Zu geringe Spultemperatur gewählt.

de

Rostspuren am Besteck

Besteck nicht ausreichend rostbeständig.
Salzgehalt im Spulwasser zuhoch.

Schraubverschluss des Salzbehalters nicht fest zugedreht.
- Beim Salznachfüllen zu viel Salz verschüttet.

Glaser werden blind und verfürben sich, die Beläge sind nicht abzuwischen.

Ungeeigneten Reiniger eingefuilt.
Glaser nicht spulmaschinenfest.

Auf Glasern und Besteck verbleiben Schlieren, Glaser besteht dem metallisches Aussehen.

• Klarspulzerzugabemenge auf einen zu hohen Wert eingestellt.

Kundendienst rufen

Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sichitte an ihren Kundendienst. Den nachsten Kundendienst entnehmer Sie dem Kundendienst-Verzeichnis. Geben Sie beim Anruf die Gerätenummer (1) und die FD-Nummer (2) an, die Sie auf dem Typenschild an der Gerätetür finden.

Achtung

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Hinweise

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe
wiedergewonnen werden.

Bei ausgedienten Geräten Netzsteckerziehen. Netzkabel durchtrennen und mit dem Stecker entfern.

Türverschluss zerstoren. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommt.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei ihrer Gemeindeverwaltung.

Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien.

Hinweise für

Vergleichsprüfungen

Die Bedingungen für die Vergleichsprüfungen finden Sie auf dem Zusammenblatt "Hinweise für Vergleichsprüfungen". Die Verbrauchswerte für die entsprechenden Programme sind in der Kurzanleitung dargestellt.

Allgemeines

• Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
• Nur für Schweiz-Ausführung: Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Kuchenzeile eingebaut werden. Wenn das Gerät nicht über Stecker angeschlossen wird, muss zur Erfüllung der einschlädigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

de

Installation

Für einen ordnungsgemäBen Betrieb muss der Geschirrspuler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind.

Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

• Uberprüfen bei Anlieferung
  -Aufstellen
• Abwasseranschluss
  -Frischwasseranschluss
  Elektrischer Anschluss

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfrei Funktion überprüft. Dabei sind keine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Aufstellung

Erforderliche EinbaumaBe aus der Montageanweisung enthalten. Das Gerät mit Hilfe der verstelltbaren FüBe waagerecht aufstellen. Dabei auf sicheren Stand achten.

Abwasseranschluss

Die erforderlichen Arbeitssschritte aus der Montageanweisung enthalten, gegebenenfalls Siphon mit Ablaufstutzen montieren. Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen. (Achten Sie daraufuf, das kein Verschlussdeckel das abflieBen des Abwassers verhindert!)

Frischwasseranschluss

Frischwasseranschluss entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen.

Wasserdruck:

minestens 0,5 bar, maximal 10 bar. Bei hoherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

bevorzugt Kaltwasser; bei Warmwasser max. Temp. 60^

Elektrischer Anschluss

Das Gerät nur an 230 V Wechselstrom über eine vorschrifsmäßig installierte Steckdose mit Schutzleiter anschließen. Erforderliche Absicherung siehe Typenschild 31

Die Steckdose muss nahe dem

Geschirrspuler angebracht und frei zugänglich sein.

Veränderungen am Anschluss)dufen nur durch den Fachmann erfolgen.

BeiderVerwendung eines

Fehlerstrom-Schutzschalters darf nur ein

Typ mit dem Zeichen eingesetzt werden. Nur dieser Schutzschalter garantiert die Erfüllung der jetzt gultigen Vorschriften (Vorschrift gilt nur in Österreich).

Demontage

Auch hier ist die Reihenfolge der Tätigkeiten wichtig: Trennen Sie grundsätzlich das Gerät als Erstes vom Strom-Netz.

Netzsteckerziehen.

Wasserzulauf abdrehen.

Abwasser- und Frischwasseranschluss losen.

Befestigungsschrauben unter der Arbeitsplatte losen. Wenn vorhanden, Sockelbrett demontieren.

Gerat herausziehen, bzw Schlauch vorsichtig nachziehen.

Transport

Geschirrspuler entleeren. Lose Teile sichern. Gerat nur aufrecht transportieren.

• Wird das Gerät nicht aufrecht transportiert, kann Restwasser in die Maschinensteuerung gelangen und somit zu fehlerhaftem Programmablauf führen.
  Das Gerät muss durch folgende Schritte entleert werden:

Wasserhahn.
Hauptschalter einschalten.
Programm B wahlen. In der Ziffernanzeige erscheint die Programmdauer in Minuten.
Turschlieben.
Warten, bis ca. 4 Minuten abgelaufen sind.
Programm durch gleichzeitiges Drucken der Tasten A und C beenden.
Die Zeitanzeige goes auf 0
- Nach einer weiteren Minute das Gerät ausschalten.
Wasserhahn schlieben.

Frostsicherheit

Stehdt das Gerät in einem frostgefahrdeten Raum (z.B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport).

Wasserhahn schlieben, Zulaufschlauch losen und auslaufen halten.

Safety information

At time of delivery

Bescherming gegen vorst

GAGGENAUWERKE HAUS- UND LUFTTECHNIK GMBH

P.O. BOX 1260 D-76568 GAGGENAU, GERMANY

TEL. [phone] - TELEX 7 8834 - FAX [phone]

5600044748de,en,fr,nl(8106)

634E
