Type de produit	Lave-linge frontal
Dimensions (L x H x P)	60 x 85 x 60 cm (environ)
Poids net	Environ 70 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance maximale	Consulter la plaque signalétique
Pression d'eau requise	0,05 à 1 MPa (0,5 à 10 kgf/cm²)
Capacité de lavage	Jusqu'à 8 kg (estimation)
Vitesse d'essorage maximale	Jusqu'à 1000 tr/min (estimation)
Programmes de lavage	Programmes variés selon le modèle
Type de tambour	Acier inoxydable
Raccordement d'eau	Tuyau d'arrivée 3/4 gaz, tuyau neuf fourni
Évacuation des eaux	Tuyau de vidange à sortie fixe, hauteur 50-70 cm
Mise à la terre	Obligatoire, fil de terre inclus
Hauteur de la porte réglable	De 10 à 70 mm par sections de 10 mm
Porte réversible	Oui, possibilité de changer le sens d'ouverture
Panneau d'habillage	Amovible, épaisseur max 5 mm
Plan de travail amovible	Possible pour installation sous plan
Niveleurs	Pieds réglables pour nivellement
Entretien	Nettoyage régulier du filtre, vidange après chaque lavage
Accessoires fournis	Tuyau d'arrivée, notice, vis de transport retirées
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - FES1048 FAGOR

Comment installer correctement le lave-linge Fagor FES1048 ?

Retirez d'abord les vis de transport (A) et les plaques (B) à l'arrière. Branchez le tuyau d'arrivée d'eau à un robinet fileté 3/4 gaz et à l'électrovanne. Raccordez le tuyau de vidange à une sortie fixe située entre 50 et 70 cm du sol. Branchez la prise électrique à une prise avec terre. Nivelez la machine en ajustant les pieds.

Quelle pression d'eau est nécessaire pour le fonctionnement ?

La pression d'eau doit être comprise entre 0,05 et 1 MPa (0,5 à 10 kgf/cm²). Une pression trop faible ou trop élevée peut affecter le lavage.

Comment inverser le sens d'ouverture de la porte ?

Démontez la porte en dévissant les vis des charnières. Retirez le cadre inférieur et le panneau d'habillage. Déplacez les charnières et la fermeture automatique de l'autre côté. Replacez le panneau et la porte. Consultez les figures 9 à 12 du manuel pour plus de détails.

Puis-je encastrer la machine sous un plan de travail ?

Oui, vous pouvez retirer le plan de travail supérieur en dévissant les vis A et en le poussant vers l'arrière. Remplacez-le par un panneau de protection (vendu en option). Assurez-vous que les dimensions du creux correspondent à celles de la machine (Fig. 8).

Comment régler la hauteur de la porte d'habillage ?

Démontez la porte et le cadre inférieur. Sectionnez la porte et le cadre selon les repères de 10 mm (Fig. 10) pour ajuster la hauteur de 10 à 70 mm. Remontez le tout.

Que faire en cas de fuite d'eau ?

Vérifiez les raccords des tuyaux d'arrivée et de vidange. Assurez-vous que le tuyau de vidange est bien fixé à la sortie et non tordu. Si la fuite persiste, contactez le service après-vente.

Comment nettoyer le filtre de la machine ?

Le filtre se trouve généralement en bas à l'avant. Ouvrez le cache, dévissez le filtre et nettoyez-le sous l'eau courante. Remettez-le en place avant de relancer un cycle.

Quels sont les accessoires fournis avec le lave-linge ?

Le lave-linge est livré avec un tuyau d'arrivée d'eau, une notice d'utilisation et des vis de transport à retirer. Les panneaux d'habillage et le panneau de protection pour encastrement sont en option.

Puis-je utiliser un tuyau d'arrivée d'eau ancien ?

Non, il est impératif d'utiliser les tuyaux neufs fournis avec l'appareil. Ne réutilisez pas d'anciens tuyaux, car ils pourraient provoquer des fuites.

Que faire si le cordon d'alimentation est endommagé ?

Ne l'utilisez pas. Remplacez-le par un cordon spécial auprès du fabricant ou de son service après-vente. Le branchement doit être effectué par un professionnel.

MODE D'EMPLOI FES1048 FAGOR

Manuel d'installation des machines a laver
Manual de instalación de máquinas de lavar
Washing machine installation instructions
Winbauanleitung für Waschautomaten
Manuale di installmente di lavabiancherie
Manual de instalación de lavadoras

TABLE - INDICE - CONTENTS - INHALTSVERZEICHNIS - INDICE - INDICE

FRANÇAIS

1/Avertissements préalables. 3
2/ Déballage et débocage 3
3/Dimensions 3
4/ Branchement au réseau d'eau.... 3
5/Vidange 4
6/ Branchement électrique 4
7/ Positionnement et nivellement 4
8/Machines a laver.Panneau d'habilitation 4

PORTUGUES

Description du manuel

C'est dans le but de facilititer au maximum les tâches d'installation que nous avons incorpore à ce MANUEL des figures illustratives. Il y apparait, autre les desins et croquis de l'appareil, une relation détaillée de tous les éléments ainsi que les mesures et les opérations qui dévrent entre réalisées et dont on devra compte. Nous vous prions de les consulter. Elles vous aidont à comprendre correctement le texte et vous aidont à couver les solutions aux petits problèmes que pourraient surgir.

Plaque des caractéristiques techniques (Fig. 1)

Elle est adhérée sur la façon de l'appareil.

Consulter la plaque des caractéristiques techniques avant de proceeder aux branchements électriques.

Branchements électriques

Les blanches électriques doivent être réalisés par un spécialiste qui soit au courant des dispositions légales en vigueur et des exigences normatives reconnues.

Ce lave-linge remplit les dispositions de la Directive Européenne 87/308/CEE concernant les perturbations radioélectriques.

Sur les lave-linge encastrés, la prise électrique doit rester accessible après 'installation.

Deballage et deblocage

Deballage

Coupez et retirez l'emballage transparant et l'aménagement interieur. Retirez ensuite la base de polystyrene sur laquelle la machine repose durant le transport.

Deblocage (Fig. 2)

L'opération de déblocage consiste à retarder les protections internes qui pour le transport ont été incorporees à la machine. Il est absolument indispensable de réaliser ces opérations avant demetre la machine en marche.

1/ Enlevez les vis (A) qui soutiennent les plaques (B) à la partie postérieure de la machine.
2/ Enlevez les vis de blocage (C) totalement.
3/ Couvrez les trous avec les plaques (B) cites antérieurement.
4/ Gardec les accessoires de déblocage en prévision d'un déménagement futuror.

Dimensions (Fig. 3)

Avant de procesder a linstallation definitive consultez attentivement la figure (3) dans laquelle sont clairement specifiées mesures de l'appareil.

Branchement au reseau d'eau

A l'intérieur du tambour se trouvent le tuyau d'entrée d'eau.

Pour brancher l'appareil au réseau d'eau faites les opérations suivantes:

1.-Brenchez 1'extremitee coudee du tuyau à l'entrée filetée de l'electrosoupape située sur la partie posterieure de l'appeil (Fig.4).
2.- Branchez l'autre extrémité du tuyau à un robinet d'eau dont l'embouchure soit filetée à 3/4 gaz. Une fois fait, serrer bien l'écroude de branchement (Fig. 5).

Le lave-linge doit être raccordé à l'alimentation en eau en utilisant les tuyaux neufs livrés avec l'appareil. Ne pas ré-utiliser d'anciens tuyaux d'alimentation.

Pour un fonctionnement correct du lavelinge, la pression de 1'eau dans le réseau devra etre comprise entre 0,05 et 1 MPa (0,5 a 10Kgrf / cm^2

Vidange

Nous recommendons d'avoir une sortie fixe de vidange à une distance du sol d'environ 50 à 70 cm. (Fig. 6).

Cette ahuteur ne doit jamais être supérieure a 90~cm

Il est déconseilée que le tuyau de vidange soit très ajusté au tuyau de vidange du réseau.

Eviter les pris eta les étranglements du tuyau.

Il est important de vérifier que le coude du tuyau es bien ancre à la sortie pour éviter qu'il ne tombe et par conséquent les risques d'inondations.

Branchementélectrique

Avant de brancher la prise courant il faut etre sur que:

a) La tencion qui arrive a la base de la prise correspond bien a celle qui apparait sur la plaque des caractéristiques de la machine, située sur la partie postérieure de celle-ci.
b) L'installation électrique, la prise de courant, les fusibles, l'interrupteur automatique et le compteur sont bien dimensionnés pour la puissance maximun consommée, indiquée sur la plaque des caractéristiques.

TRÉS IMPORTANT

La machine à laver doit être branchée sur une bonne prise de terre. Le cable d'alimentation de la machine à laver est pourvu d'une borne de terre qu'il faut brancher à une base de la prise de façon a ce que la continuité à terre soit garantie.

Si le cordon d'alimentation est endommage, le remplacer par un cordon ou ensemble spécial à se procurer auprès du fabricant ou de son service après-vente.

Le fabricant decline toute responsabilité dans les cas ou les prescriptions precedentes ne seraient pas suivies.

Positionnoment et nivellement

Situez la machine à laver à l'endroi préu et en la soulevant légarement, nivelez-la soigneusement en ajustant les pieds réglables. Se reporter à la (Fig. 7).

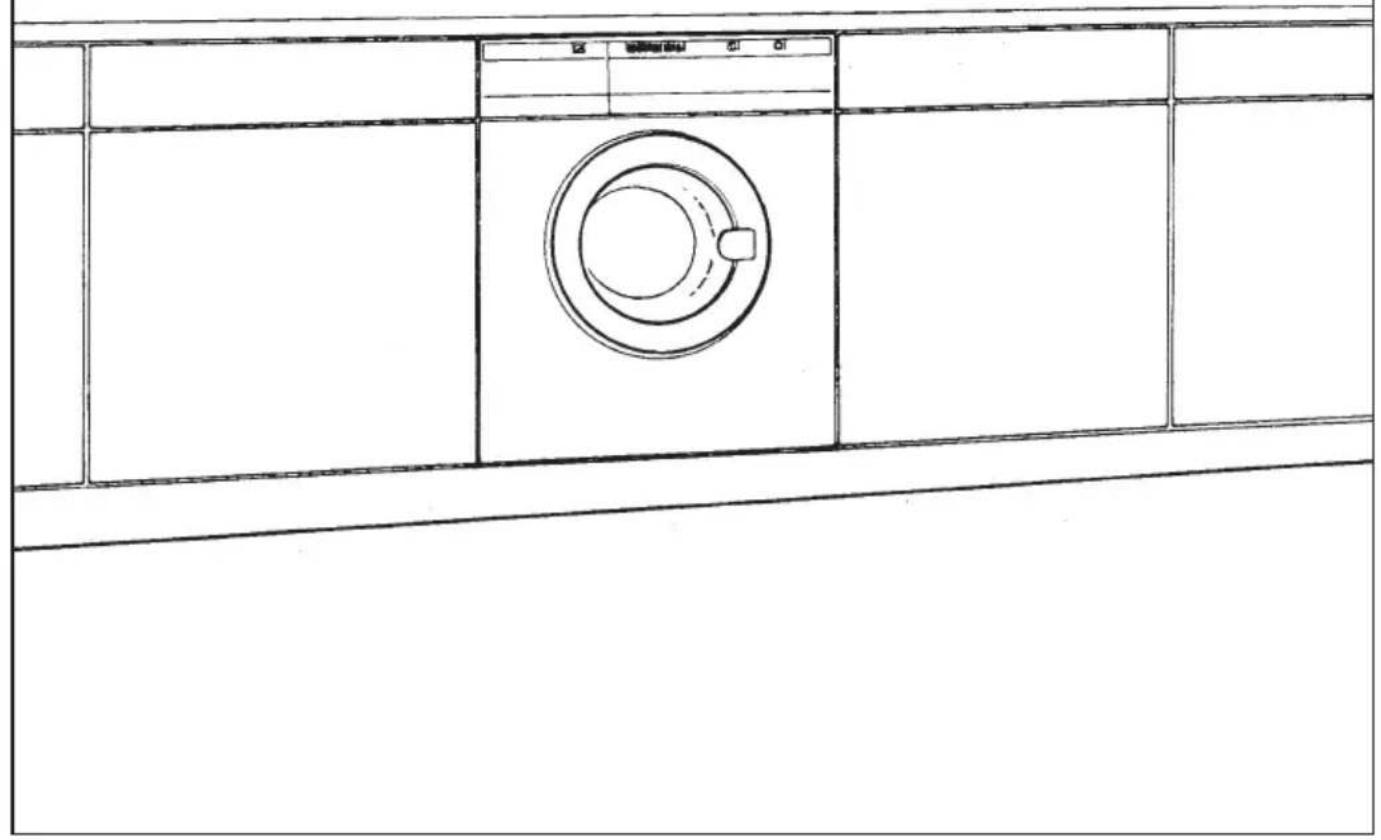

Si vous désiriez encastrer votre machine entre des meubles ou la glisser sour un plan de travail, couvenez-vous que vous trouverez dans la Fig. 8, les dimensions minimum du creux.

Introduisez la machine dans le creux en veillant à ce que les tuyaux postérieures ne se plient pas et à ce que la machine ne soit pas en contact avec les meubles ou les parois adjacentes.

Machines a laver a panneau d'habillage

Decoration

Vouaves la possibilité de placer sur la portecoste machine,des panneaux d'habillageassortis aux meubles devoitrueine.

Ces panneaux d'habillage ne peuvent avoir une épaisseur supérieure à 5 mm. Si vous désiriez chager le panneau d'habillage, suivez les indications ci-dessous:

1/ Demontez la porte de votre machine en enlevant le vis B des charnières A (Fig. 9), une fois entlevées, déplacez l'ensemble de la porte vers l'intérieur. En l'attirant vers vous, elle viendra doucement.
2/ Retire le cadre inférieur C en enlevant les vis D.
3/ Enlevez le panneau livre avec la machine.
4/ Si le nouveau panneau d'habillage est de 3 ou de plus de 3mm d'épaisseur, placez-le. Les panneaux d'habillage inférieurs à 3mm d'épaisseur devront être placés sur le panneau livre avec la machine.
5/ Placez le cadre de protection inférieur et la porte.

Reglage de la hauteur de la porte

Votre machine vous offre la possibilité de régler la hauteur de la porte d'habillage dans le but de la mesure dans l'alignement du reste de la cuisine.

La partie inférieure de la porte et le cadre de protection inférieur sont divisés en sept sections de 10mm . chacune le réglage maximum que l'on peut obtenir va de 10 à 70~mm (Fig. 10).

Si vous désirez la hauteur de la porte suivé les indications ci-dessous:

1/ Demontez la PORTE de la machine en dévissant les vis B des charnieres A. Déplacez l'ensemble de la porte vers l'intérieur. En l'attirant vers vous, elle viendra doucement.
2/ Retirez le cadre de protection inférieur C en devissant les vis D.
3/ Enlevez le panneau livre avec la machine.
4/ Sectionnez la porte et le cadre de protection inférieur comme l'indique la Fig. 10, suivant vos besoin.
5/ Adaptez le panneau d'habillage aux nouvelles dimensions.
6/ Placez de nouveau le panneau d'habillage, le cadre de protection inférieur et replacez la porte.

Porte reversible

Votre apareil vous offre la possibilité de changer le lieu d'ouverture de la portedans le but de pouvoir l'adapter aux caractéristiques de votre cuisine et de votremobilier. Si vous désirez charger le lieu d'ouverture de la porte, faites comme nousvous l'indiquons ci-dessous:

1/ Demontez la PORTE de la machine en dévissant les vis B des chamières A (Fig. 9). Déplacez l'ensemble de la porte vers l'intérieur. En l'attirant vers vous, elle viendra doucement.
2/ Retirez le cadre de protection inferieur C en devissant les vis D.
3/ Enlevez le panneau livre avec la machine.

4/ Enlevez les charnières A de la porte (Fig. 12) en dévisant les vis qui sont sur la partie interne de la porte.
5/ Enlevez la fermetre automatique F de la porte (Fig. 12) en dévissant les vis G, partie interieure et extérieure. A continuation, déplacez légerement la fermetre, celle-ci se détachera.
6/ Pour extraire le balancier de fermeture H (Fig. 12), dévisser la vis d'amarrage et en le faisant glisser latéralement, vous pourrez le fire passer de l'autre coté (I) (Fig. 11).
7/ Retirez la bouchon de protection J (Fig. 12) et placez-le la ou se trouvaint avant la charnière inférieure.
8/ Placez les chamières et la fermeture automatique dans son nouvel emplacement.
9/ Placez de nouveau le panneau de la porte et le cadre de protection inférieur, puis deplacez la porte.

Plan de travail optionel

Si vous désirez placer la machine sous le plan de travail de votre cuisine, vous dévrez démonter le plan de travail de la machine (table de travail) etmettre à sa place un panneau de protection à se procurar auprès du fabricant. Pour cela, suivez les indications ci-dessous:

1/ Demontez le plan de travail de votre machine (table de travail) (Fig. 13), en dévissant les vis A et donnez-lui léger coup vers l'arrière. La table de travail se détachera doucement.
2/ Retirez les pièces de soutien de la table (Fig. 14) en dévissant les vis B.
3/ Placez le panneau de protection en faisant coincider les trous de celui-ci avec leurs de l'appareil, comme l'indique la Fig. 15, puis visser les deux pieces.

Une fois que ces opérations seront terminées, introduizez la machine à l'endetroit choisi.
