ESI5510LAX - Lave-vaisselle ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, classe énergétique A++
Capacité	13 couverts
Niveaux de bruit	44 dB
Programmes de lavage	6 programmes, dont Eco, Auto, Intensif
Consommation d'eau	9,9 L par cycle
Consommation d'énergie	0,92 kWh par cycle
Dimensions	60 x 55 x 82 cm
Utilisation	Panneau de contrôle intuitif avec affichage LED
Maintenance	Filtres lavables, entretien facile
Sécurité	Système de sécurité anti-débordement
Informations générales	Garantie 2 ans, installation encastrable

FOIRE AUX QUESTIONS - ESI5510LAX ELECTROLUX

Pourquoi mon lave-vaisselle ELECTROLUX ESI5510LAX ne démarre-t-il pas ?

Vérifiez que la porte du lave-vaisselle est bien fermée et verrouillée. Assurez-vous également que l'appareil est branché et que le disjoncteur n'a pas sauté.

Comment résoudre un problème de lavage inefficace ?

Assurez-vous que les bras gicleurs ne sont pas obstrués. Vérifiez également que vous utilisez le bon type de détergent et que le panier est chargé correctement.

Que faire si mon lave-vaisselle laisse des traces sur la vaisselle ?

Cela peut être dû à une utilisation excessive de détergent ou à une dureté de l'eau élevée. Essayez de réduire la quantité de détergent et d'utiliser un adoucisseur d'eau.

Pourquoi mon lave-vaisselle ESI5510LAX émet-il des bruits étranges ?

Des bruits inhabituels peuvent être causés par des objets coincés dans les bras gicleurs ou le filtre. Vérifiez et nettoyez ces éléments si nécessaire.

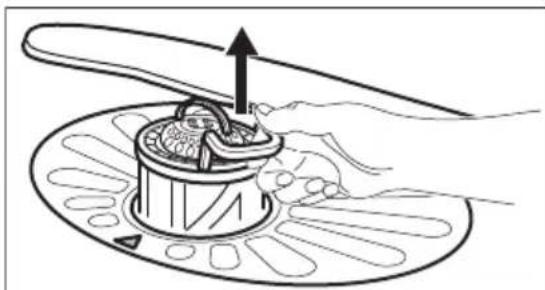

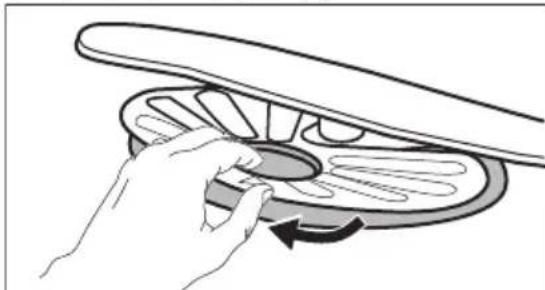

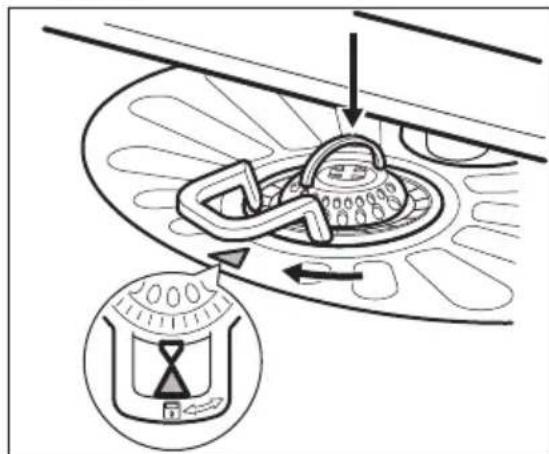

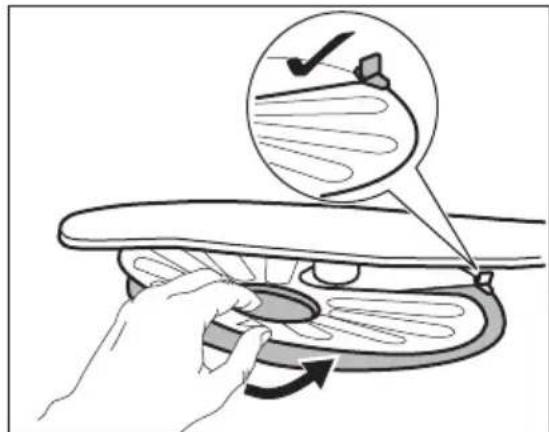

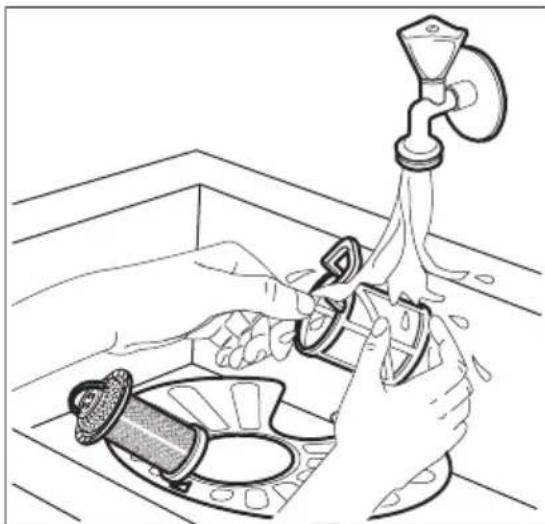

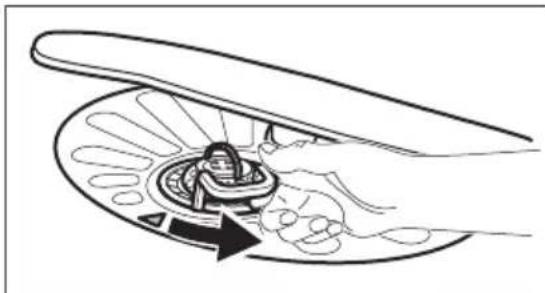

Comment nettoyer le filtre de mon lave-vaisselle ?

Retirez le filtre à l'intérieur du lave-vaisselle, rincez-le sous l'eau courante pour enlever les débris, puis réinstallez-le correctement.

Mon lave-vaisselle ne se vidange pas, que faire ?

Vérifiez si le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Que faire si le lave-vaisselle affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Cela vous donnera des indications sur le problème à résoudre.

Comment optimiser la consommation d'eau et d'énergie de mon lave-vaisselle ?

Utilisez des cycles de lavage à basse température lorsque cela est possible et évitez de faire fonctionner le lave-vaisselle à moitié plein.

Est-ce normal que mon lave-vaisselle sente mauvais ?

Des odeurs peuvent provenir de résidus alimentaires. Nettoyez régulièrement le filtre et le fond du lave-vaisselle pour éviter cela.

Comment régler le niveau de dureté de l'eau sur le lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le réglage du niveau de dureté de l'eau en fonction de la qualité de votre eau.

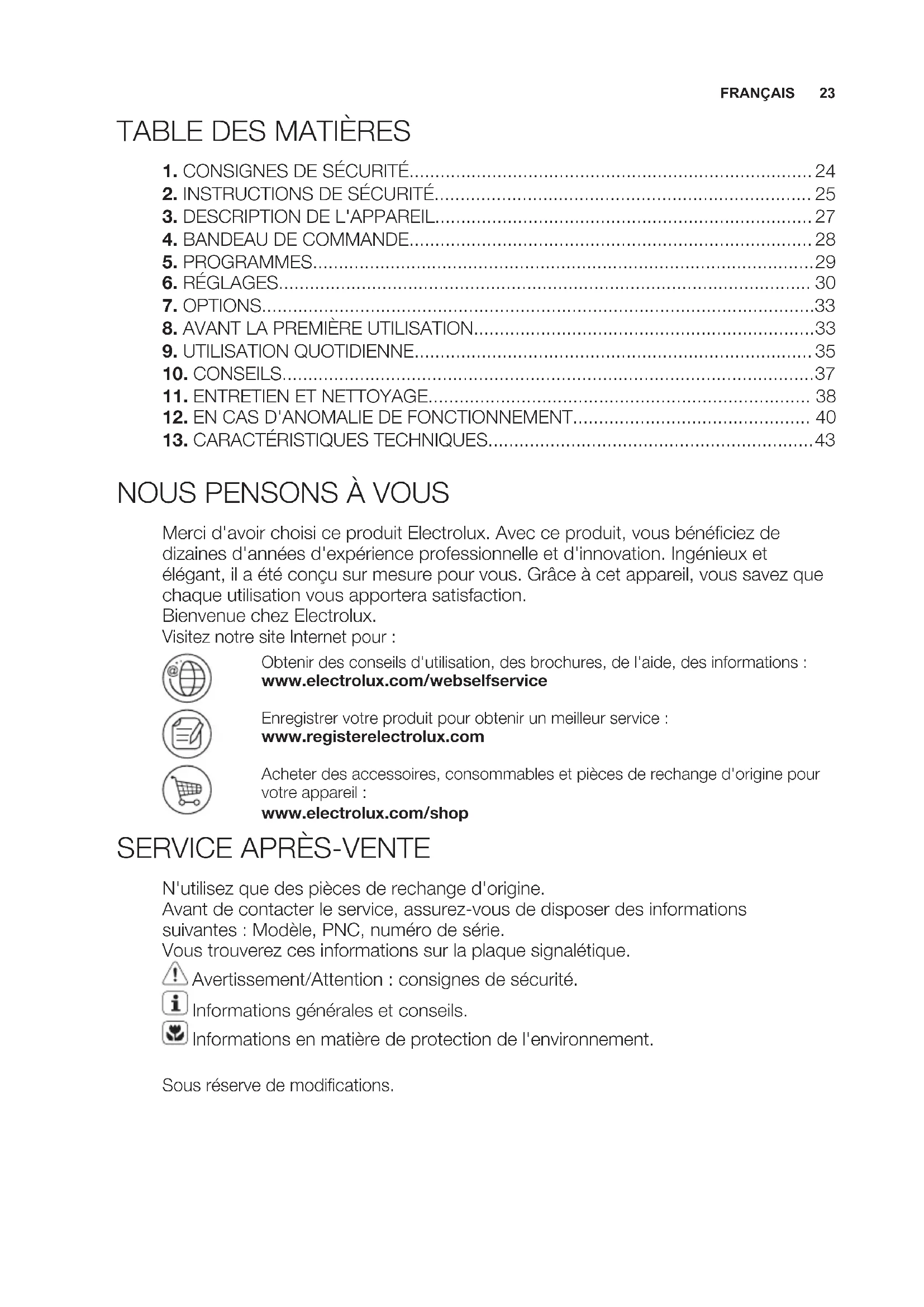

MODE D'EMPLOI ESI5510LAX ELECTROLUX

Merci d'avoir besoin si ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grace à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com/webselfservice

Enregistrer votre produit pour obtenir un meilleur service : www.registerelectrolux.com

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil :

www.electrolux.com/shop

SERVICE APRES-VENTE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter le service, assurez-vous de dispose des informations suivantes : Modèle, PNC, numéro de série.

Youtouvrezcsinformationssurla plaque signaletique.

! Avertissement/Attention : consignes de sécurité.

i Informations generales et conseils.

Informations en matière de protection de l'environnement.

Sous réserve de modifications.

1. CONSIGNES DE SECURITE

Avant d'instructor et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte de l'appareil lorsque celle-ci est ouverte.
• Le nettoyage et l'entretien par l'usager ne doivent pas'être effectués par des enfants sans surveillance.

1.2 Consignes générales de sécurité

• Cet apparéil est conçu uniquement pour un usage domestique et des utilisations telles que :

• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ;

• pour une utilisation privée, par les clients, dans des hôtels et autres lieux deSEDjour.

• Ne modifies pas les caractéristiques de cet apparéil.

• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (Mpa)

• Respectez le nombre maximum de 13 couverts.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

• Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontal.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Les orifices d'aération situés à la base (si prênts) ne doivent pas être obstrués par de la moquette.
• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usages.

2. INSTRUCTIONS DE SECURITÉ

2.1 Installation

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiente est inférieure à 0^ .
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

2.2 Connexionnéctrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre

réseau. Si ce n'est pas le cas, contactez un électricien.

Utilisez toujours une prise de courant de sécurité correctement installée.
- N'utilissez pas d'adaptateurs multiprisés ni de rallonges.
Veillez a ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit etre effectue par notre service après-vente.
- Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
- Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
- Cet apparéil est conforme aux directives CEE.
- Uniquement pour le R-U et l'Irlande. L'appareil dispose d'une alimentation

secteur de 13 A. S'il est nécessaire de changer le fusible de la fiche electrique, utilisez le fusible : 13 amp ASTA (BS 1362).

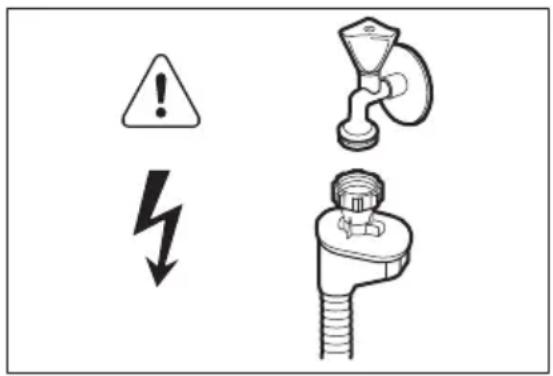

2.3 Raccordement à l'arrivée d'eau

Veillez a ne pas endommager les tuyaux de circulation d'eau.
- Avant de brancher l'appareil à des tuyaux neufs ou n'avant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre.
- Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence de fuites.
- Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un cable d'alimentation interieur.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, débranchez immédiatement la fiche de la prise secteur. Contactez le service après-venture pour remplacer le tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne montez pas sur la porte ouverte de votre apparéil; ne vous asseyez pas dessus.

• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil; ne jouez pas avec.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.
• Ne placez pas de produits inflammables ou déléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

2.5 Maintenance

• Contactez votre service après-venture pour faire réparer l'appareil. N'utilisez que des pieces de rechange d'origine.
• Avant de contacter le service, assurez-vous de dispose des informations suivantes (qui se trouvent sur la plaque signalétique).

Modèle :

PNC:

Numero de série :

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique.
• Coupelez cable d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

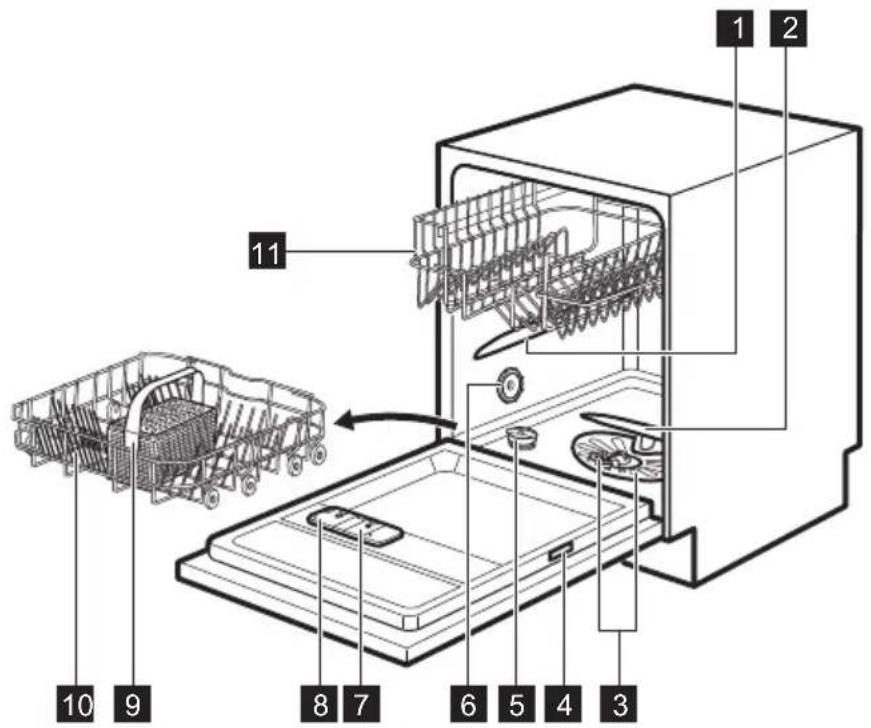

3. DESCRIPTION DE L'APPAREIL

1 Bras d'aspersion intermédiaire
2 Bras d'aspersion inférieur

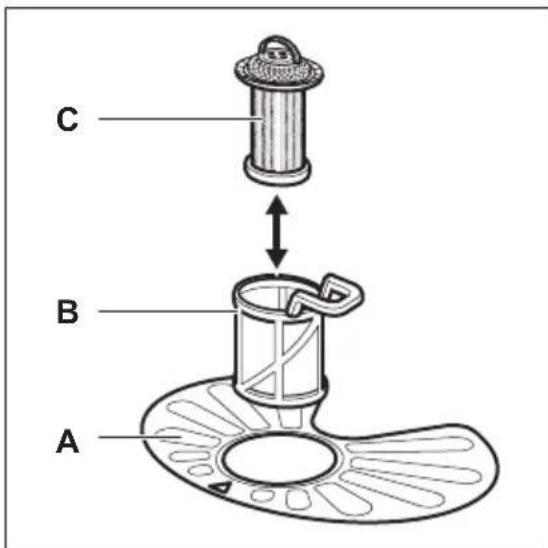

3 Filtres
4 Plaque de calibrage
5 Réservoir de sel régéranger
6 Fente d'aération

7 Distributeur de liquide de rinceage

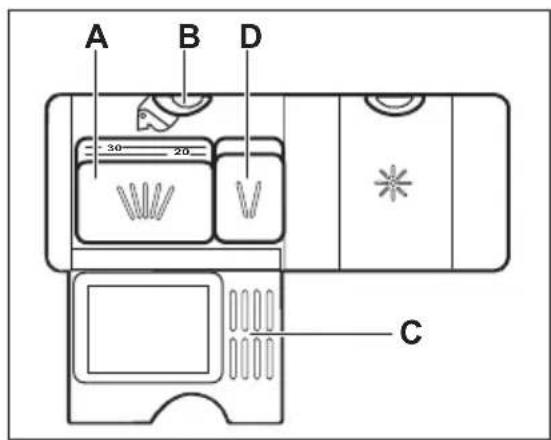

8 Distributeur de produit de lavage
9 Panier à couverts
10 Panier du bas
Panier du haut

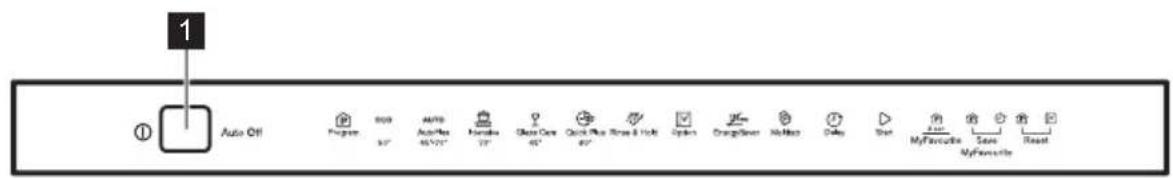

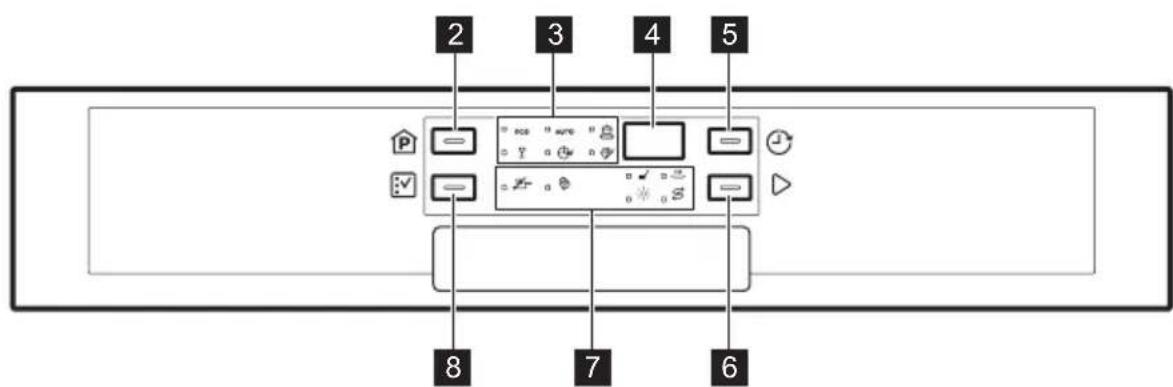

4. BANDEAU DE COMMANDE

1 Touche Marche/Arret
2 Touche Program
3 Voyants de programme
4 Affichage
5 Touche Delay

6 Touche Start
7 Voyants
8 Touche Option

4.1 Voyants

Indicateur Description
/	Phase de lavage. Il s'allume au cours de la phase de lavage.
§§§	Phase de séchage. Il s'allume au cours de la phase de séchage.
®	Voyant Multitab.
∑	Voyant du réservoir de sel régénérant. Ce voyant est toujours étéint pendant le déroulement du programme.
¶	Voyant du réservoir de liquide de rinçage. Ce voyant est always étéint pendant le déroulement du programme.
Weco	Voyant EnergySaver.

5.PROGRAMMES

Programme Degré de salissure Type de vaiselle	Phases du programme	Options
ECO 1)	·Normalement sa- le ·Vaiselle et cou- verts	·Prélavage ·Lavage à 50 °C ·Rinçages ·Séchage	·EnergySaver ·Multitab
AUTO 2)	·Tous ·Vaiselle, cou- verts, plats et casseroles	·Prélavage ·Lavage de 45 °C à 70 °C ·Rinçages ·Séchage	·EnergySaver ·Multitab
3)	·Très sale ·Vaiselle, cou- verts, plats et casseroles	·Prélavage ·Lavage à 70 °C ·Rinçages ·Séchage	·EnergySaver ·Multitab
4)	·Normalement ou légèrement sale ·Vaiselle fragile et verres	·Lavage à 45 °C ·Rinçages ·Séchage	·EnergySaver ·Multitab
5)	·Tous · Prélavage

1) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.)
2) L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il regle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme.
3) Ce programme comprend une phase de rinceage à haute température, pour des résultats plus hygieniques. Au cours de la phase de rinceage, la température reste à 70^ pendant au moins 10 minutes.
4) Ce programme permet de laver une charge de vaisse fraîchement salie. Il offre de bons résultats de lavage en peu de temps.
5) Avec ce programme, vous pouvez rincez rapidement les plats pour éviter aux résidus alimentaires d'accrocher aux plats, et aux odeurs d'envahir l'appareil. N'utilise pas de produit de lavage avec ce programme.

5.1 Valeurs de consommation

Programme 1)	Eau (I)	Consommation électrique (kWh)	Durée (min)
ECO	11 1.050 195
AUTO	7 - 12 0.6 - 1.4 40 - 150
皂	13 - 15 1.5 - 1.6 150 - 170
	13 - 14 0.7 - 0.9 70 - 80
	9 0.8 30
	4 0.1 14

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.

5.2 Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

[e-mail]

Notez le numero du produit (PNC) indiqué sur la plaque signalétique.

6. RÉGLAGES

6.1 Mode Programming et mode Utilisateur

Lorsque l'appareil est en mode
Programmation, il est possible de
sLECTIONner un programme et d'entrer en
mode Utilisateur.

En mode utiliseur, vous pouvez modifier :

• Le niveau de l'adoucisseur d'eau en fonction de la durée de l'eau.
• L'activation ou la désactivation du signal sonore de fin de programme.
• L'activation ou la désactivation du distributeur de liquide de rincege lorsque vous souhaitez utiliser l'option Multitab sans liquide de rincege.

Ces réglages seront sauvégardés jusqu'à ce que vous les changiez à nouveau.

Comment selectionner le mode Slection de programme

L'appareil est en mode Sélection de programme lorsque levoyant Eco allumé et que la durée du programme est affichée.

En général, lorsque vous allumez l'appareil, il est en mode Sélection de programme. Cependant, si ce n'est pas le cas, vous pouvez selectionner le mode Sélection de programme de la façon suivante :

Appuyez simultanément sur les touches Program et Option et maintenez-les enfoncées jusqu'à ce que l'appareil se mette en mode Sélection de programme.

6.2 Adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourrait avoir un

impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en mineraux est elevée, plus l'eau est dure. La durée de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être régé en fonction du degré de durée de l'eau de votre

région. Notre compagnie des eaux peut vous indiquer la durée de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau ajust pour vous garantir de bons résultats de lavage.

Durete eau

Degrés alle-mands (°dH)	Degrés français (°fH)	mmol/l Degrés	Réglage du ni-veau de l'adou-cisseur d'eau
47 - 50 84 - 90 8,4 - 9,0 58 - 63 10
43 - 46 76 - 83 7,6 - 8,3 53 - 57 9
37 - 42 65 - 75 6,5 - 7,5 46 - 52 8
29 - 36 51 - 64 5,1 - 6,4 36 - 45 7
23 - 28 40 - 50 4,0 - 5,0 28 - 35 6
19 - 22 33 - 39 3,3 - 3,9 23 - 27			5 1)
15 - 18 26 - 32 2,6 - 3,2 18 - 22 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 3
4 - 10 7 - 18 0,7 - 1,8 5 - 12 2
<4 <7 <0,7 < 5			1 2)

1) Réglages d'usine.
2) N'utilise pas de Sel à ce niveau.

Si vous utilisez des pastilles tout-en-1 contenant du sel regénérant et que la duréete de l'eau de votre domicile est inférieure à 21^ dH, vous pouvez régler votre adoucisseur d'eau sur le niveau le plus bas. Cela désactive levoyant de replissage du sel regénérant.

Si vous utilisez un détergent standard ou des pastilles tout-en-1 sans sel régénérant, réglez le niveau de durété de l'eau approprié afin d'activer le voyant de replissage du sel régénérant.

Comment régler le niveau de l'adoucisseur d'eau

L'appareil doit être en mode Sélection de programme.

1. Pour entrer en mode utiliser, appuyez simultanément sur les touches Delay et Start en les maintainant enfoncées jusqu'à ce que les voyants ECO AUTO commence à clignoter et que l'affichage soit vide.
2. Appuyez sur la touche Program.

Les voyants AUTO et s'eteignent.
Levoyant continue a clignoter.
- L'affichage indique le réglage actuel : Par ex., S = l'iveau 5.

1. Appuyez sur la touche Program à plusieurs reprises pour modifier le réglage.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

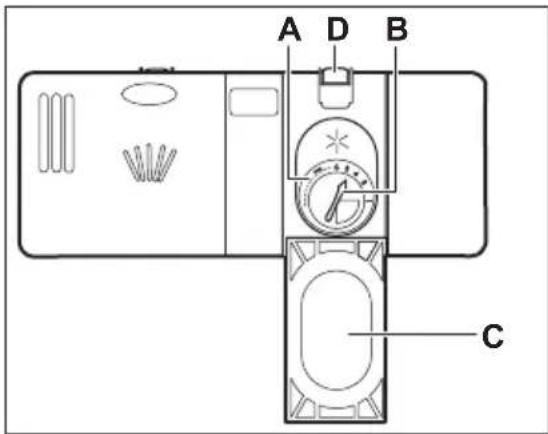

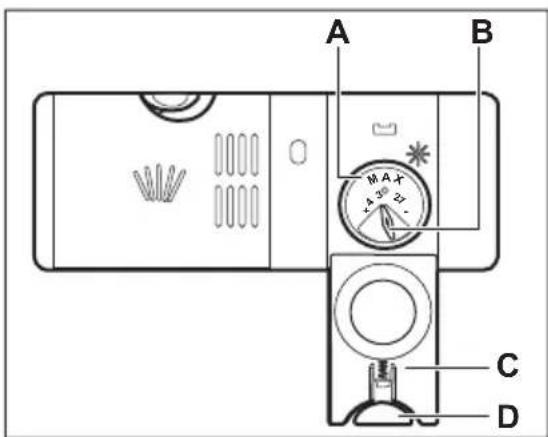

6.3 Distributeur de liquide de rençage

Le liquide de rincege permet de secher la vaisselle sans laisser de trainées ni de taches.

Le liquide de rinceage est automatiquement ajouté au cours de la phase de rinceage chaud.

Utilisation du liquide de rincege et des pastilles tout-en-un

Lorsque vous activez l'option Multitab, le distributeur de liquide de rincege continue à libérer le liquide de rincege. Vous pouvez cependant désactiver le distributeur de liquide de rincege. Dans ce cas, les résultats de sechage risquent d'être insatisfaisants.

Lorsque le distributeur de liquide de rincege est désacté, le voyant de contrôle du liquide de rincege est toujours étant.

Comment désactiver le distributeur de liquide de rincege

L'appareil doit etre en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches Delay et Start enfoncées jusqu'à ce que les voyants

ECO, autore

à clignoter et que plus rien ne s'affiche.

1. Appuyez sur la touche Option.

Les voyants ECO et s'eteignent.
Levoyant continue clignoter.
- L'affichage indique le réglage actuel.
- I d = distributeur de liquide de rinceage activé.
-distributeur de liquide de rincage desactive.

1. Appuyez sur Option pour modifier le réglage.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.4 Signaux sonores

Les signaux sonores se déclenchent en cas d'anomalie de fonctionnement de l'appareil. Il est impossible de désactiver ces signaux sonores.

Un signal sonore retentit également lorsque le programme est terminé. Par défaut, ce signal sonore est désactivé, mais il est possible de l'activer.

Comment activer le signal sonore de fin de programme

L'appareil doit être en mode Sélection de programme.

1. Pour entrer en mode utiliser, appuyez simultanément sur les touches Delay et Start en les maintenant enforcées jusqu'à ce que

les voyants ECO AUTO commencent a clignoter et que I'affichage soit vide.

1. Appuyez sur la touche Delay

Les voyants ECO et AUTO s'eteignent.
Levoyant continuea clignoter.
- L'affichage indique le réglage actuel :

• = Signal sonore désactivement.

• signal sonore activé.

• Appuyez sur la touche Delay pour modifier le réglage.

• Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.5 MyFavourite

Cette option vous permet de régler et d'enregistrer le programme que vous utilisez le plus souvent.

Vous pouvez uniquement memoriser 1 programme. Tout nouveau réglage annule le précédent.

Comment enregistrer le programme MyFavourite

1. Sélectionnez le programme que vous souhaitez enregistrer.

Yououpouvezegalementselectionnerdesoptionscompatiblese avecleprogramme.

1. Appuyez simultanément sur les touches Program et Delay en les maintainant enforcées jusqu'à ce que les voyants du programme et des options clignotent pendant quelques secondes.

7 OPTIONS

Vouvedezactiverles optionssoushaiteesa chaque foisavant delancer un programme.

Vous ne pouvez pas activer ni-dessactiver d'options pendant le déroulement d'un programme.

Certaines options ne sont pas compatibles entre elles.

Si vous avez besoin des options incompatibles, l'appareil en désactivera automatiquement une ou plusieurs. Seuls les voyageants correspondant aux options encore actives resteront allumés.

7.1 Multitab

Activez cette option lorsque vous utilisez des pastilles tout en 1 contenant le sel regénérant, le liquide de rincege et le produit de lavage. Elles peuvent égalementContainir d'autres agents de lavage ou de rincege.

Cette option désactive la libération du sel régéranger. Levoyant du sel régéranger ne s'allume pas.

En utilisant cette option, la durée du programme est prolongée, pour améliorer

Comment sélectionner le programme MyFavourite

Appuyez sur la touche Program jusqu'à ce que les voyageants correspondant au programme et aux options MyFavourite s'allument.

La durée du programme s'affiche.

les résultats de lavage et de sechage offerts par les pastilles Tout en 1.

Multitab n'est pas une option permanente et doit être selectionnée à chaque cycle.

Comment l'activer Multitab

Appuyez sur Option jusqu'à ce que le voyant s'allume.

7.2 EnergySaver

Cette option diminue la température de laforthére phase de rincege et, par conséquent, la consommation d'énergie (environ -25%).

Il se peut que la vaisse soit encore mouillée à la fin du programme.

La durée du programme est plus courte.

Appuyez sur la touche Option jusqu'à ce que levoyant sallume.

Si cette option n'est pas compatible avec le programme, levoyant correspondant ne s'allume pas ou clignote rapidement pendant quelques secondes puis s'éteint. L'affichage indique la durée actualisée du programme.

8. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la durée de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régissant.

3. Remplissez le distributeur de liquide de rincege.

4. Ouvrez le robinet d'eau.

5. Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à l'intérieur de l'ordinateil. N'utilise pas de produit de lavage et ne chargez pas les paniers.

Lorsque you démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achèvee. La procédure sera répétée régulièrement.

8.1 Réservoir de sel régissant

ATTENTION!

Utilisez uniquement du sel regénérant concu pour les lave-vaisselle.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage enutilisation quotidienne.

Remplissage du réservoir de sel régissant

1. Tournez le couvercle du réservoir de sel regénérant vers la gauche et retirez-le.
2. Versez 1 litre d'eau dans le réservoir de sel regénérant (uniquement la première fois).

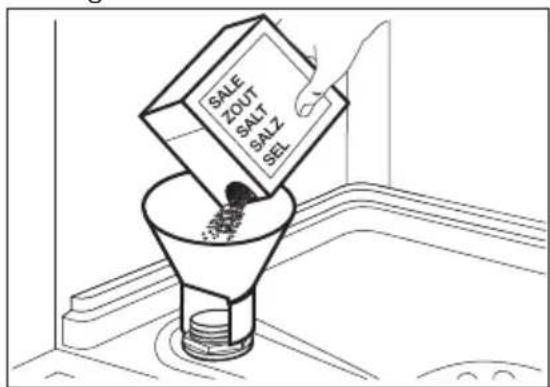

3. Remplissez le réservoir avec du sel régénérant.

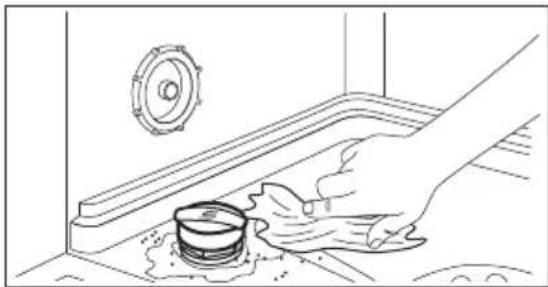

1. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régencerant.

1. Toumez le couvercle du réservoir de sel regénérant vers la droite pour refermer le réservoir.

De I'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Risque de corrosion. Afin d'eviter cela, après avoir rempli le réservoir de sel régénérant, démarrez un programme.

8.2 Comment remplir le distributeur de liquide de rinceage

ATTENTION!

Utilisez uniquement du liquide de rincege spécialement concu pour les lave-vaisselle.

1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C).
2. Versez le liquide de rincage dans le distributeur (A) jusqu'à ce qu'il attaigne le niveau « max »
3. Si le liquide de rincege déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.

Assurez-vous que l'appareil est en mode Programmation.

• Si levoyant du réservoir de sel régénérant est allumé, replisssez le réservoir.

• Si levoyant du liquide de rincage est allumé, remplissez le distributeur de liquide de rincage.

• Chargez les paniers.

• Ajoutez le produit de lavage. Si vous utilisez des pastilles de détergent multifonctions, activez l'option Multitab.
• Reglez et lancez le programme adaptable au type de vaisselle et au degré de salissure.

9.1 Utilisation du produit de lavage

1. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

Vous pouvez tourner le sélecteur de quantité délivrée

(B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale).

1. Appuyez sur le bouton d'ouverture (B) pour ouvrir le couvercle (C).
2. Versez le produit de lavage, en poudre ou en tablette, dans le compartment (A).
3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartment (D).
4. Fermez le couvercie. Assurez-vous que le bouton d'ouverture se verrouille correctement.

9.2 Réglage et départ d'un programme

Fonction Auto Off

Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il ne fonctionne pas.

La fonction s'active :

• 5 minutes après la fin du programme de lavage.
• Au bout de 5 minutes si le programme n'a pas démarré.

Départ d'un programme

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Sélection de programme.
2. Fermez la porte de I'appareil.

3. Appuyez sur la touche Program à plusieurs reprises jusqu'à ce que le voyant du programme que vous souhaitez selectionner s'allume.

4. Pour sélectionner le programme MyFavourite, appuyez sur la touche Program et maintenez-la enfoncée jusqu'à ce que le réglage MyFavourite s'allume.

L'affichage indique la durée du programme.
4. Sélectionnez les options compatibles.
5. Appuyez sur la touche Start pour lancer le programme.

• Levoyant de la phase de lavagesallume.
• Le décompte de la durée du programme démarre et s'effectue par paliers d'une minute.

Démarrage d'un programme avec départ différé

1. Sélectionnez un programme.
2. Appuyez sur la touche Delay à plusieurs reprises jusqu'à ce que l'affichage indique le début可以选择 pour le départ différé (de 1 à 24 heures). Le voyant du programme sélectionné clignote.
3. Appuyez sur la touche Start.
4. Fermez la porte de l'appareil pour démarrer le décompte.

Lorsque le décompte est terminé, le programme démarre et le voyant de la phase de lavage s'allume.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend la où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête.

Annulation du départ différé au cours du décompte

Lorsque you annulez le depart différé,
youvez regler de nouveau le
programme et les options.

Appuyez simultanément sur les touches Program et Option et maintenez-les enforcées jusqu'à ce que l'appareil se mette en mode Sélection de programme.

Annulation du programme

Appuyez simultanément sur les touches Program et Option et maintenez-les enforcées jusqu'à ce que l'appareil se mette en mode Sélection de programme. Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

Fin du programme

Lorsque le programme est terminé, 0:00 s'affiche. Les voyants de phase sont eteints.

Toutes les touches sont inactives à l'exception de la touche Marche/Arrêt.

1. Appuyez sur la touche Marche/Arrêt ou attendez que la fonction Auto Off éteigne l'appareil automatiquement. Si vous ouvre la porte avant l'activation de la fonction Auto Off, l'appareil s'arrête automatiquement.
2. Fermez le robinet d'eau.

10. CONSEILS

10.1 Raccordement

Les conseils suivants vous garantissant des résultats de lavage et de sechage optimaux au quotidien, et vous aidont a protégger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.
• Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou selectionnez un programme avec une phase de prélavage.
  Utilisez toujours tout l'espace des paniers.
  Lorsque you chargez l'appareil, veillez à ce que I'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvre pas les uns les autres.
• Vous pouvez utiliser du dédTangent, du liquide de rincege et du sel régénérant séparément, ou des pastilles tout en 1 (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage.
• Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales.

10.2 Utilisation de sel régérant, de liquide de rinceage et de produit de lavage

Utilisez uniquement du sel regénérant, du liquide de rincege et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.
- Les pastilles tout en 1 sont généralement adaptées aux régions où la durée de l'eau est inférieure à 21 dH. Dans les régions où la durée dépasse cette limite, du liquide de rincage et du sel regénérant doivent être utilisés en complément des pastilles tout en 1. Cependant, dans

les régions où l'eau est dure ou très dure, nous recommendons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rincege et de sel régénérant pour des résultats de lavage et de sechage optimaux.

• Si vous utilisez des pastille tout en 1, vous pouvez selectionner l'option Multitab (si disponible). Cette option améliore les résultats de lavage et de sechage avec l'utilisation de pastilles tout en 1.
• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidues de produit de lavage ne se déposent sur la vaisselle, nous recommendons d'utiliser des pastilles de détergent avec des programmes longs.
• N'utilise que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

10.3 Que faire si vous ne foulez plus utiliser de pastilles de détergent multifonctions

Avant de commencer à utiliser du produit de lavage, du sel régénérant et du liquide de rinçage séparément, effectuez la procédure suivante.

1. Reglez l'adoucisseur d'eau au niveau maximal.
2. Assurez-vous que le réservoir de Sel regénérant et le distributeur de liquide de rincage sont pleins.
3. Lancez le programme le plus court avec une phase de rincage. N'utilise pas de produit de lavage et ne chargez pas les paniers.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la durée de l'eau dans votre région.
5. Ajustez la quantité de liquide de rinceage libre.
6. Activez le distributeur de liquide de rincege.

10.4 Chargement des paniers

Utilisez uniquement cet apparéil pour laver des articles qui peuvent passer au lave-vaisse.
- Ne mettez pas dans le lave-vaiselle des articles en bois, en corne, en aluminium, en etain et en cuivre.
- Ne placez pas dans l'appareil des objets pouvant absorber I'eau (éponges, chiffons de nettoyage).
- Retirez les gros résidus alimentaires des plats et jetez-les à la poubelle.
- Laissez tremper les cassetoles contenant des restes d'aliments brûlés.
- Chargez les articles creux (tasses, verres et casseroles) en les retournant.
- Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
- Placez les petits articles dans le panier à couverts.
- Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissant pas se returner.
Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

10.5 Avant le démarrage d'un programme

Assurez-vous que :

• Les filtrés sont propres et correctement installés.
  Le bouchon du réservoir de sel regénérant est visse.
• Les bras d'aspersion ne sont pas obstrués.
• Vous avez utilisé du sel régéranger et du liquide de rincege (sauf si vous utilisez des pastilles tout en 1).
  La vaisse est bien positionnee dans les paniers.
• Le programme est adapté au type de vaisselle et au degré de salissure.
• Vous utilisez la bonne quantite de produit de lavage.

10.6 Déchéancement des paniers

1. Attendez que la vaisse refroidisse avant de la retirer du lave-vaisse. La vaisse encore chaude est sensible aux chocs.
2. Déchargez d'abord le panier inférieur, puis le panier supérieur.

i A la fin du programme, les cotes et la porte de l'appareil peuvent etre mouillés.

11. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération d'entretien, eteignez l'appareil et debranche la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuant les résultats de lavage. Contrôlez-les régulierement et nettoyez-lessi nécessaire.

11.1 Nettoyage des filtrés

Le système de filtrés est composé de 3 parties.

1. Tournez le filtré (B) vers la gauche et sortez-le.

1. Retirez le filtré (C) du filtré (B).
2. Retirez le filtré plat (A).

1. Lavez les filtres.

1. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.
2. Remettez le filtré plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

1. Remontez les filtrres (B) et (C).
2. Remettez le filtré (B) dans le filtré plat (A). Tournez-le vers la droite jusqu'à la butée.

ATTENTION!

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

11.2 Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion. Si des résidus ont bouche les orifices des bras d'aspersion, eliminez ceux-ci à l'aide d'un objet fin et pointu.

11.3 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide.
  Utilisez uniquement des produits de lavage neutres.
• N'utilise pas de produits abrasifs, de tampon s à récurer ni de solvants.

11.4 Nettoyage interieur

• Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.
• Si vous utilisez regulierement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommendons de lancer un

programme long au moins 2 fois par mois.

• Pour maintainir des performances optimes, nous vous recommendons d'utiliser un produit de nettoyage spécifique pour lave-vaisse une fois par mois. Reportez-vous aux instructions figurant sur l'emballage de ces produits.

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'arrête en cours de programme. Avant de contacter le service après-vente/agree, vérifie si vous pouvez résoudre le problème par vous-même à l'aide des informations du tableau.

Pour certaines anomalies, l'écran affiche un code d'alarme.

La plupart des problèmes peuvent etre résolus sans avoir recours au service après-vente agreé.

AVERTISSEMENT!

Des réparations mal entreprises peuvent entrainer un grave danger pour l'utilisateur. Toute réparation ne doit être effectue que par un technicien qualifié.

Problème et code d'alar-me	Cause et solution possibles
Vous ne pouvez pas faire fonctionner l'appareil.	• Assurez-vous que la fiche du cable d'alimentation est bien insérée dans la prise de courant. • Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles.
Le programme ne démarre pas.	• Vérifie que la porte de l'appareil est fermée. • Appuyez sur Start. • Si vous avez sélectionné un départ différé, annulez-le ou attendez la fin du décompte. • L'appareil a lancé la procédure de rechargement de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes.
L'appareil n'est pas approvisionné en eau. L'affichage indique .10	• Assurez-vous que le robinet d'eau est ouvert. • Assurez-vous que la pression de l'arrivée d'eau n'est pas trop BASSE. Pour obtenir cette information, contactez votre compagnie des eaux. • Assurez-vous que le robinet d'eau n'est pas obstrué. • Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué. • Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.
Problème et code d'alarme	Cause et solution possibles
L'appareil ne vidange pas l'eau.L'affichage indique,20	Assurez-vous que le siphon de l'évier n'est pas obsu- trué.Assurez-vous que le filtré du tuyau de vidange de l'eau n'est pas obstrué.Assurez-vous que le système du filtré interieur n'est pas obstrué.Assurez-vous que le tuyau de vidange n'est pas tordu ni plié.
Le système de sécurité an- ti-débordement s'est dé- clenché.L'affichage indique,30	Fermez le robinet d'eau et contactez le service après- vente agrée.
L'appareil s'accête et redé- marre plusieurs fois en cours de fonctionnement.	C'est normal. Cela vous garantit des résultats de lava- ge optimaux et des économies d'énergie.
Le programme dure trop longtemps.	Une option basse consommation a été sélectionnée.Si vous avez sélectionné un départ différé, annulez-le ou attendez la fin du décompte.
Le temps restant sur l'affi- chage augmente et passer presque instantanément à la fin du programme.	Ceci est normal. L'appareil fonctionne correctement.
Les options du programme doivent être réglées à cha- que'utilisation.	Pour enregistrer votre configuration préféérée, utilisez l'options MyFavourite.
Petite fuite au niveau de la porte de l'appareil.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds régables (si disponibles).La porte de l'appareil n'est pas centré avec la cuve.Réglez le pied arrêté (si disponible).
La porte de l'appareil est difficile à fermer.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds régables (si disponibles).De la vaisselle dépasse des paniers.
Bruit de cliquetis ou de bat- tement à l'intérieur de l'ap- pareil.	La vaisselle n'est pas correctement rangée dans les paniers. Reportez-vous au manuel de chargement du panier.Assurez-vous que les bras d'aspersion peuvent tour- ner librement.
L'appareil déclenché le dis- joncteur.	L'ampérage n'est pas suffisant pour alimenter tous les-appareils en cours de fonctionnement simultanément.Vérifiéz l'ampérage de la prise et la capacité du mètre, ou éteignez l'un des appareils qui sont en cours de fonctionnement.Défaut électrique interne de l'appareil. Faites appel à un service après vente agréé.

Reportez-vous aux chapitres « Avant la première utilisation», « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.

Après avoir vérifié l'appareil, éteignez puis rallumez-le. Si le problème persististe, contactez le service après-vente/agréé. Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente/agréé.

12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause et solution possibles
Résultats de lavage insatisfaisants.	• Reportez-vous aux chapitres « Utilisation quotidienne», « Conseils » et au manuel de chargement du panier. • Utilisez un programme de lavage plus intense. • Si vous utilisez des pastilles tout en 1, activez dou-jours l'options Multitab.
Résultats de séchage insatisfaisants.	• La vaisselle est restée trop longtemps à l'intérieur de l'appareil, porte fermée. • Il n'y a pas de liquide de rincege ou le dosage du li-que de rincege n'est pas suffisant. Augmentez le niveau de distributeur de liquide de rincege. • Les articles en plastiques peuvent avoir besoin d'être essuyés. • Nous vous recommendons de plusieurs utiliser du li-que de rincege, même si vous utilisez déjà des pastilles tout-en-1.
Il y a des trainées blanchâtres ou pellicules bleuâtres sur les verres et la vaisselle.	• La quantité de liquide de rincege libérée est trop im-ponte. Réglez le niveau de dosage du liquide de rincege sur une valeur plus faible. • La quantité de produit de lavage est excessive.
Il y a des taches et traces de gouttes d'eau séchéées sur les verres et la vaisselle.	• La quantité de liquide de rincege libérée n'est pas suffisante. Réglez le niveau de dosage du liquide de rincege sur une valeur plus élevée. • Il se peut que la qualité du liquide de rincege soit en cause.
La vaisselle est mouillée. • Le programme ne contient pas de phase de sécha-ge ou une phase de séchage à BASSE TEMPERATURE. • Le distributeur de liquide de rincege est vide. • Il se peut que la qualité du liquide de rincege soit en cause. • Il se peut que la qualité des pastilles tout-en-1 soit en cause. Essayez une marque différente ou activez le distributeur de liquide de rincege et utilisez du li-que de rinceage avec les pastilles tout-en-1.
L'intérieur de l'appareil est humide.	• Ce n'est pas un début de l'appareil. Il s'agit de la condensation de l'humidité contenue dans l'air sur les parois.
Mousse inhabituelle en cours de lavage.	Utilisez uniquement des produits de lavage pour la-ve-vaisselle.II y a une fuite dans le distributeur de liquide de rinçage. Faites appel à un service après vente agréée.
Traces de rouille sur les couverts.	Il y a trop de sel régénérant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucisseur d'eau ».Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à côte des autres.
Il y a des résidus de détergent dans le distributeur de produit de lavage à la fin du programme.	La pastille de détergent est restée coincée dans le distributeur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau.L'eau ne peut pas éliminer le détergent du distributeur de produits de lavage. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué.Assurez-vous que la vaisse dans les paniers ne bloquent pas l'ouverture du couvercle du distributeur de produit de lavage.
Odeurs à l'intérieur de l'appareil.	Reportez-vous au chapitre « Nettoyage intéérieur »
Dépôts calcaires sur la vais-selle, dans la cuve et à l'intérieur de la porte.	Reportez-vous au chapitre « Adoucisseur d'eau »
Vaissselle ternie, décolorée ou ébréchée.	Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisse.Chargez et déchargez le panier avec précautions.Reportez-vous au manuel de chargement du panier.Placez les objets délicats dans le panier supérieur.

Reportez-vous aux chaprites

« Avant la première

utilisation », « Utilisation

quotidienne » ou

« Conseils » pour connaitre

les autres causes probables.

13. CARACTERISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profon-deur (mm)		596 / 818 - 898 / 575
Branchement électrique 1)	Tension (V) 220 - 240
	Fréquence (Hz) 50

Pression de l'arrivée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)

Arrivée d'eau Eau froide ou eau chau-de 2) max. 60 °C

Capacité Couverts 13

Consommation électrique Mode « Veille » (W) 5.0

Consommation électrique Mode « Éteint » (W) 0.10

1) Reportez-vous à la plaque signalétique pour d'autres valeurs.
2) Si l'eau chaude est produit à partir de sources d'énergie respectuees de I'environnement (par exemple, panneaux solaires ou energia eolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et déductibles. Ne jetez pas

les apparèils portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

ICINDEKILER

1.GUVENLIK BILGILERI 46
2.GUVENLIK TALIMATLARI 47
3. URUN TANIMI 49
4. KONTROL PANELI 50
5.PROGRAMLAR. 51
6.AYARLAR 52
7.SEÇENEKLER. 55
8.ILK KULLANIMDAN ONCE 55
9. GUNLUK KULLANIM 56
10. IPUCLARI VE YARARLI BILGILER 58
11. BAKIM VE TEMIZLIK 60
12.SORUN GIDERME 61
13. TEKNIK BILGILER 64
14.TUKETICININ SEÇIMLIK HAKLARI 65

SIZI DUSUNUR
