Type de produit	Lave-vaisselle
Marque	Hotpoint-Ariston
Modèle	LUF 8M132 X EU
Capacité	14 couverts standard
Dimensions (L x H x P)	59,6 x 82 x 57 cm
Classe énergétique	A+++
Consommation d'énergie annuelle	237 kWh/an
Consommation d'eau annuelle	2520 L/an
Consommation d'énergie cycle standard	0,83 kWh
Consommation d'eau cycle standard	9,0 L
Durée du programme standard (Eco)	190 min (3h10)
Classe d'efficacité de séchage	A
Niveau sonore	42 dB(A) re 1 pW
Pression d'alimentation en eau	0,05 - 1 MPa (0,5 - 10 bar)
Alimentation électrique	Voir étiquette (standard 230 V)
Encastrable	Oui, sous plan de travail
Nombre de programmes	8 programmes : Eco, Auto Intensif, Normal Auto, Auto Fast, Duo Wash, Délicat, Express 30', Trempage
Options	Départ différé, Tablettes multifonctions, Extra Dry, Zone Wash
Réglage adoucisseur d'eau	Oui, 5 niveaux de dureté
Sécurité anti-fuite	Dispositif de coupure d'eau, New Acqua Stop sur certains modèles
Type de panier supérieur	Réglable en hauteur, clayettes rabattables
Filtres	3 filtres lavables : cylindrique, gobelet, inox
Produits recommandés	Sel régénérant, produit de rinçage, produit de lavage (poudre/liquide/tablettes)

FOIRE AUX QUESTIONS - LUF 8M132 X EU HOTPOINT-ARISTON

Comment installer le lave-vaisselle ?

Assurez-vous d'avoir un sol plat et rigide. Raccordez le tuyau d'arrivée d'eau à une prise d'eau filetée 3/4 gaz (froide ou chaude max 60°C) et le tuyau d'évacuation à une conduite de diamètre ≥2 cm placée entre 40 et 80 cm du sol. Branchez la fiche électrique sur une prise mise à la terre. Réglez les pieds avant pour une mise à niveau parfaite.

Comment régler l'adoucisseur d'eau ?

Après avoir mis l'appareil sous tension, maintenez la touche Marche/Pause enfoncée pendant 5 secondes jusqu'au bip. Éteignez puis rallumez. Le niveau actuel s'affiche. Utilisez la touche P pour sélectionner le niveau de dureté de l'eau (voir tableau : 1 à 5 selon °fH). Éteignez pour valider. Le réservoir à sel doit être rempli avec environ 1 kg de sel spécial lave-vaisselle.

Quels types de produits de lavage utiliser ?

Utilisez exclusivement des produits spéciaux pour lave-vaisselle (poudre, liquide ou tablettes). Ne jamais utiliser de produit à vaisselle manuelle. Pour un meilleur résultat, combinez sel régénérant, produit de rinçage et produit de lavage. Les tablettes multifonctions sont compatibles avec l'option 'Tablettes' sur certains programmes.

Pourquoi ma vaisselle n'est-elle pas sèche ?

Causes possibles : programme sans séchage sélectionné, absence de produit de rinçage, dosage inadéquat du produit de rinçage, ou vaisselle en plastique/anti-adhésif. Activez l'option Extra Dry pour améliorer le séchage.

Comment nettoyer les filtres ?

Tournez le filtre cylindrique (C) dans le sens inverse des aiguilles d'une montre pour le retirer. Exercez une pression sur les ailettes du gobelet (B) pour l'extraire. Dégagez le filtre inox (A). Nettoyez le tout à l'eau courante avec une brosse non métallique. Ne retirez jamais la protection de la pompe de lavage.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que le robinet d'eau est ouvert et que la porte est bien fermée. Assurez-vous que la fiche est correctement branchée. Éteignez puis rallumez après une minute. Si le problème persiste, contactez le service d'assistance.

Comment charger les paniers pour un lavage optimal ?

Placez la vaisselle très sale dans le panier inférieur (jets plus puissants). Les verres et objets fragiles dans le panier supérieur. Les couteaux pointes vers le bas dans le panier à couverts. Évitez de bloquer les bras de lavage. Ne surchargez pas l'appareil.

Quels sont les programmes disponibles ?

L'appareil propose 8 programmes : Eco 50° (standard, économique), Auto Intensif, Normal Auto, Auto Fast, Duo Wash (lavage différencié), Délicat (vaisselle fragile), Express 30' (rapide, peu sale), Trempage (prélavage). Les durées et consommations varient.

Comment régler le produit de rinçage ?

Éteignez l'appareil, puis appuyez 3 fois sur la touche P jusqu'au bip. Rallumez. Le niveau actuel s'affiche. Utilisez P pour régler de 1 à 4 (1-2 si traces bleuâtres, 3-4 si gouttes d'eau). Éteignez pour valider.

Que faire en cas de dépôts de calcaire sur la vaisselle ?

Vérifiez le niveau de sel régénérant dans le réservoir et le réglage de dureté de l'eau (augmentez si nécessaire). Assurez-vous que le couvercle du réservoir à sel est bien fermé. Utilisez un produit de rinçage adapté.

MODE D'EMPLOI LUF 8M132 X EU HOTPOINT-ARISTON

Precautions et conseils, 4-5

Service, 6

Fiche produit, 8

Installation, 33-34

Description de l'appareil, 35

Selregénérant et Produit de rincage,36

Charger les paniers, 37-38

Produit de lavage et utilisation du lave-vaisse, 39

Programmes, 40

Programmes spéciaux et Options, 41

Entretien et soin, 42

Anomalies et remèdes, 43

DE Deutschland

Gebrauchsanleitung

FR Précautions et conseils

CET apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il accompagne bien l'appareil.

Lire attentivement les instructions: elles fournissant des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Cet apparéil est donc pour un usage domestique ou autres applications similaires, telles que:

• fermes;

• utilisation par les clients d'hôts, de motelés ou autres locaux de type résidentiel;

• chambres d'hôtes.

Déballer l'appareil et s'assurer qu'il n'a pas été endommagé pendant le transport. S'il est abîme, ne pas le raccorder et contacter le revendeur.

Sécurité générale

• Cet apparéil electroménager peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites, ou encore sans l'expérience ou la connaissance nécessaire, mais sous l'étroine surveillance d'unadulte responsable ou après que ces personnes aient reçu des instructions relatives à une'utilisation en toute sécurité de l' apparéil et compris les dangers qui lui sontinyinérents.
• Les enfants ne doivent pas jouer avec l'appareil.
• L'é nettoyage et l'entretien de l'appareil doivent être effectuels par l'utilisateur. Ils ne doivent pas'être effectuels par des enfants sans surveillance.
• Cét apparéil est concu pour un usage de

type non professionnel à l'intérieur d'une habitation.

• Cet apparéil est destiné au lavage de vaisselle à usage domestique et selon les instructions reportées dans cette notice.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé, car il est extrémement dangereux de l'exposer à la pluie et aux orages.
• Ne pas toucher au lave-vaisselle pieds nus.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Fermer le robinet de l'eau et débrancher la fiche de la prise de courant après chaque utilisation et avant d'effectuer tous travaux de nettoyage et d'entretien.
• Le nombre maximal de couverts est indiquedans la fiche produit.
• En cas de panne, éviter à tout prix d'acceder aux mécanismes internes pour tenter une réparation.
• Ne pas s'appuyer à la porte ouverte ou s'y asseoir : l'appareil pourrait basculer.
• Ne pas gardir la porte ouverte pour éviter de buter contre elle en risquant de se faire mal.
  Garder les produits de lavage et de rincage hors de la portée des enfants.
• Les emballages ne sont pas des jouets pour enfants.
• Les couteaux et ustensiles de cuisine à bords tranchants doivent être disposés, pointes et lames tournées vers le bas, dans le panier à couverts ou, à plat, sur les clayettes rabattables du panier supérieur ou bien encore, si le modele en est équipé, dans le plateau ou troisieme panier.
• L'appareil doit être raccordé à l'arrivée d'eau en le reliant avec le nouveau tuyau d'arrivée. L'ancien tuyau d'arrivée ne doit pas être réutilisé.
• Si le lave-vaisselle est en libre pose, le cotoé arrière de ce dernier doit être place contre le mur.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux reglementations locales de maniere à ce que les emballages puissant être recyclés.
• La directive européenne 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas'être traités comme des déchets solides urbains normaux. Les apparciels usagés doivent

etre collectés séparément afin d'optimiser le taux de recupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Pour tout autre renseignement sur la collecte des electroménagers usés, prière de s'adresser au service public préposé ou au vendeur.

Economies et respect de l'environnement

Faire des économies d'eau et d'électricité

• Ne faire fonctionner le lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l'attente de replir l'appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (si disponible - voir Programmes).
• Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes :
• pour de la vaisse l'ormalement sale, désirir le programme Eco (economique), il limite la quantité d'eau et d'électricité utilisée.
• pour une quantité réduite de vaisselle, désirir l'options Demi-charge (si disponible voir Programmes Spéciaux et Options).
• Si le contrat de fourniture d'électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L'option Départ différé peut aider à organiser les lavages dans ce sens (si disponible voir Programmes Spéciaux et Options).

Assistance

Avant d'appeler le service d'assistance technique:

• Verifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et/remèdes).
• Faire repartir le programme pour s'assurer que l'inconvénient a eté résolu.
• Si ce n'est pas le cas, contacter un Service d'Assistance Technique agreé.

Ne jamais faire appel à des techniciens non agréés.

Communiqueer:

• le type d'anomalie;
• le modele de l'appareil (Mod.);
• le numero de série (S/N).

Ces informations figurent sur la plaque signaletique apposée sur l'appareil (voir Description de l'appareil).

Kundendienst

Fiche de produit
Marque	HOTPOINT ARISTON
Modèle	LUF 8M132
Capacité nominale dans un environnement standard (1)	14
Classe énergétique sur une échelle de A+++ (faible consommation) à D (consommation évée)	A+++
Consommation d"énergie par année en kWh (2)	237
Consommation d"énergie du cycle de lavage standard en kWh	0.83
Consommation d"energy en mode "off" en W	0.5
Consommation d"energy en mode "on" en W	5.0
Consommation d"eau par an en litres (3)	2520
Classe d'efficacité du séchage sur une échelle de G (efficacité minimum) à A (efficacité maximum)	A
Durée du programme pour un cycle de lavage standard en minutes	190
Durée du mode "on" en minutes	12
Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW	42
Encastrable	Oui
Remarque
1) Les informations sur l'étiquette et sur la fiche se rapportent au cycle de lavage standard. Ce programme convient pour laver une vaisselle normalement sale, et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie. Le cycle de lavage standard correspond au cycle éco.
2) Sur la base de 280 cycles de lavage standard avec une alimentation en eau froide et une consommation en modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil
3) Sur la base de 280 cycles de lavage standard. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.

A En cas de déménagement, transporter l'appareil verticalément; si besoin est, l'incliner sur le dos.

A L'adaptation des installations de plomberie de l'installation doit etre effectuee par du personnel qualifie

Les tuyaux d'amnée et d'évacuation de l'eau peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation.

Attention à ce que les tuyaux d'arrivée et d'évacuation ne soient pas pliers ou écrasés par le lave-vaisselle.

Raccord du tuyau d'amnée de l'eau

• A une prise d'eau fillette 3/4" gaz froide ou chaude (max. 60^ ).
• Faire couler l'eau jusqu'à ce qu'elle soit limpide.
• Bien visser le tuyau d'évacuation et ouvrir le robinet.

A Si la longueur du tuyau d'amnée ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agrée (voir Assistance).
La pression de I'eau doit etre comprise entre les valeurs citées dans le tableau des Caracteristiques techniques, autrement le lave-vaisselle risque de ne pas fonctionner correctement.
A Faire attention à ce qu'il n'y ait ni pliures ni étranglements au niveau du tuyau.

Raccordement du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation à une conduite d'évacuation ayant au moins 2 cm de diamètre. (A)

Le raccord du tuyau d'évacuation doit être place entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisse.

Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, retireur le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisse

• est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.

Quelques modèles sont aussi équipés d'un dispositif de sécurité supplémentaire New Acqua Stop*, qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'amnée de l'eau.

ATTENTION: TENSION DANGEREUSE!

Il ne faut enaucun cas couper le tuyau d'amenee de I'eau car il contient des parties sous tension.

Raccordement electrique

Avant de brancher la fiche dans la prise de courant, s'assurer que:

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte (voir chapitre Description du lave-vaissette) ;
• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte;
• la prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agreeé (voir Assistance); n'utiliser ni rallonges ni prises multiples.

A A pRs installation de l'appareil, le cordon d'alimentation electrique et la prise de courant doit etre facilement accessibles.
A Le cable ne doit etre ni plie ni trop ecrase.
Afin d'éviter tout danger, faire changer le cordon d'alimentation abimé, par le fabricant ou par son service après-vente. (Voir Assistance)
A Nous déclinons toute responsabilité en cas de non-respect des normes enumerées ci-dessus.

Mise en place et mise à niveau

1. Installer le lave-vaiselle sur un sol plat et rigide. Compenser les irregularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de bruits et de vibrations.

2. Avant d'encastrer le lave-vaisselle, coller le ruban adhésif transparent* sous le plan en bois pour le protégger contre le risque de formation de condensation.

3. Installer le lave-vaiselle de maniere a ce que les cotes et la paroi arrirere touchent aux meubles adjacents ou au mur. L'appareil peut etre encastré sous un plan de travail continu * (voir feuille de montage).
   4^* . Pour régler la hauteur du pied arrrière, agir sur la douille rouge à six pans située dans la partie avant du lavevaisselle, en bas et au milieu, à l'aide d'une clé male à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (voir feuille d'instructions jointe à la documentation)

Conseils pour le premier lavage

Après l'installation,steroler les cales placées sous les paniers ainsi que les elastiques de fixation du panier supérieur (si prévus).

Réglages de l'adoucisseur d'eau

Avant de lancer le premier lavage, sclectionner le niveau de durée de l'eau du réseau. (voir chapitre Produit de rincege et sel regénérant))

Lors de son premier chargement, il faut d'abord l'adoucisseur d'eau puis introduire environ 1 kg de sel. Il est normal que de l'eau déborde..

Faire demarrer un cycle de lavage tout de suite après.

N'utiliser que du sel spécial lave-vaisselle.

Après remplissage du réservoir, le voyant SEL* s'éteint.

A L'absence de replissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'element chauffant.

Cet électroménager dispose de signaux sonores/bips (selon le modele de lave-vaiselle) qui signalent que la commande a eté activée: allumage, fin de cycle etc..

Tous les symboles/voyants/led lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe. (selon le modele de lave-vaiselle).

Affichage* d'informations utiles concernant le type de cycle selectionné, la phase de lavage/sechage, le temps résiduel, la température etc....etc...

Caracteristiques techniques
Dimensions	largeur 59,6 cmhauteur 82 cmprofondeur 57 cm
Capacité 14 couverts standard
Pression euid-alimentation	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi
Tensiond'alimentation	Voir étiquette des caractéristiques
Puisance totaleabsorbée	Voir étiquette des caractéristiques
Fusible Voir étiquette des caractéristiques
CE	Cet apparéil est conforme auxDirectives Communautaires suivantes:- 2006/95/EC (Basse Tension)- 2004/108/EC (CompatibilitéElectromagnétique)-2009/125/EC (Comm. Reg.1016/2010) (Ecodesign)-97/17/EC (Etiquetage)-2012/19/EU (DEEE)

• Présent uniquement sur certains modèles.

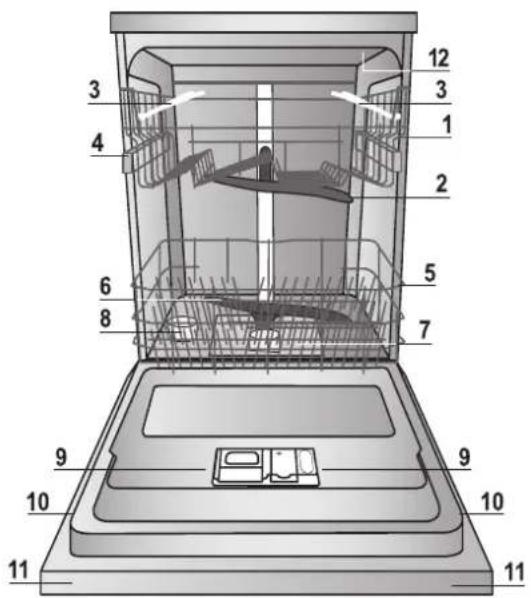

Vued'ensemble

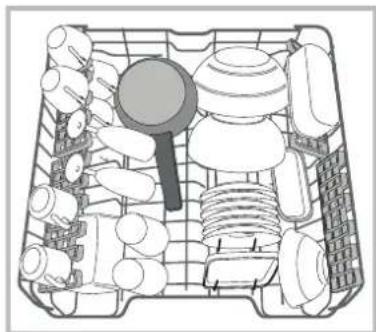

1. Panier supérieur
2. Bras de lavage supérieur

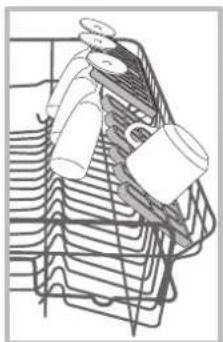

3. Clayettes rabattables

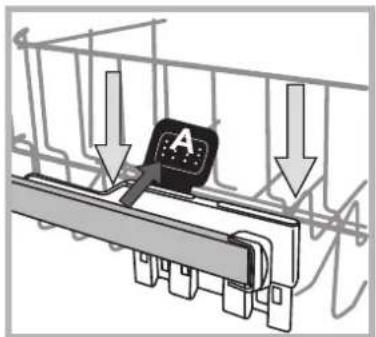

4. Réglage hauteur du panier

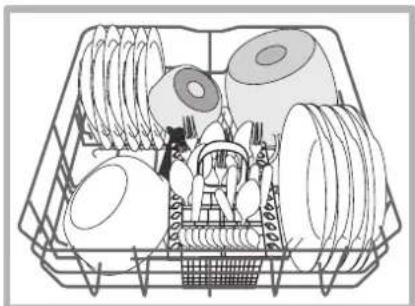

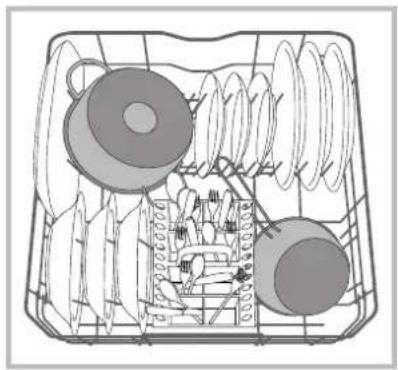

5. Panier inférieur
6. Bras de lavage inférieur
7. Filtre lavage
8. Réservoir à sel

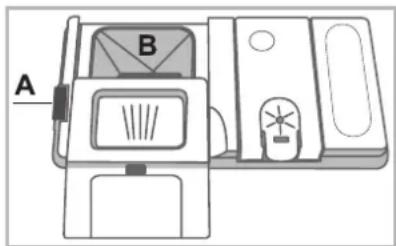

9. Bacs à produit de lavage et réservoir à produit de rincege
10. Plaque signalétique
11. Bandeau de commandes***
12. Turbo Dry*

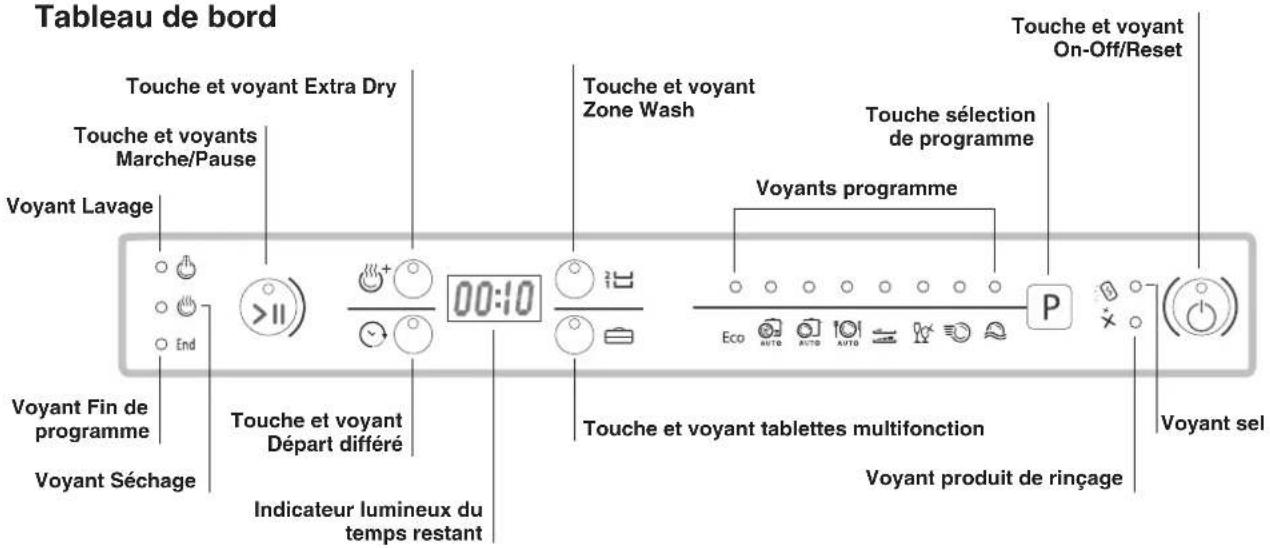

Tableau de bord

*** Uniquement pour modetes « tout intégrable » * Présent uniquement sur certains modèles.

Le nombre et les types de programmes varient selon le modele de lave-vaiselle.

Sel régencerant et Produit de rinceage

FR

N'utiliser que des produits de lavage spéciaux lavevaisselle. N'utilise pas de sel alimentaire ou industriel. Se conformer aux instructions reportées sur l'emballage.

En cas d'utilisation d'un produit multifonction, nous conseillons malgré tout d'ajouter du sel, surtout en cas d'eau dure ou très durée. (Se conformer aux instructions reportées sur l'emballage).
A Faute d'ajouter du sel ou du produit de rincege, il est normal que les voyants SEL et PRODUIT DE RINCAGE restent allumés.

Charger le sel regénérant

L'utilisation de sel évite la formation de CALCAIRE sur la vaisse et sur les composants fonctionnels du lave-vaisse.

• Il est important que le réservoir à Sel ne soit jamais vide.
• Il est important de procéder au réglage de la durée de l'eau. Le réservoir à sel qui se trouve dans la partie inférieure du lavevaisselle (voir Description) doit être rempli :
• quand levoyant SEL* du bandeau s'allume;
• quand le flotteur vert* qui se trouve sur le couvercle du sel n'est plus visible.
• voir autonomie dans le tableau de durée de l'eau.

1. Sortir le panier inférieur et dévisser le couvercle du réserve dans le sens inverse des aiguilles d'une montre.

2. Lors de la première mise en service : replir le réservoir d'eau à ras bord.

3. Utiliser l'entonnoir (voir figure) pour remplir le réservoir de sel jusqu'au bord (1 kg

environ); il est tout à fait normal que de l'eau déborde.

1. Enlever l'entonnoir, éliminer les résidus de Sel sur le filtage. Avant de revisser le couvercle, il faut le rincer à l'eau courante. Nous conseillons d'effectuer cette opération à chaque chargement de Sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénétre à l'intérieur du réservoir pendant le lavage (cela pourrait endommager irremédiablement l'adoucisseur).

A En cas de rajout de sel, nous conseillons d'effectuer cette opération avant de démarrer le lavage.

Réglage dureté de l'eau

Pour obtenir un fonctionnement parfait de l'adoucisseur calcaire, il faut absolument proceder à un réglage selon la durée de l'eau de l'appartement. Se renseigner auprès de l'organisme distributeur de l'eau. La valeur sélectionnée correspond à une durée moyenne.

• Appuyer sur la touche ON/OFF pourmettre le lave-vaiselle sous tension
  Appuyer sur la touche ON/OFF pour eteindre
  Garder la touche Marche/Pause en ciee pendant 5 seconds, jusqu'au bip.
  Appuyer sur la touche ON/OFF pour allumer
• Le niveau sélectionné est affché.
• Appuyer sur la touche P pour selectionner le niveau de durée (voir tableau durée).
  Appuyer sur la touche ON/OFF pour eteindre

• Réglage effectué !

• Présent uniquement sur certains modèles.

Tableau de durété de l'eau				Autonomie moyenne-réservoir à sel avec 1lavage par jour
niveau	°dH °fH mmol/l mois
1	0 - 6	0 - 10	0 - 1	7 mois
2	6 - 11		11 - 20	1,1 - 2
3	12 - 17		21 - 30	2,1 - 3
4	17 - 34		31 - 60	3,1 - 6
5*	34 - 50		61 - 90	1 - 9
De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel.* La sélection 5 peut prolonger la durée.

(^ dH)= durete en degrés allemands - ^ fH = durete en degrés français - mmol/l = millimole/litre

Charger le produit de rinceage

Le produit de rinceage aide au SECHAGE de la vaisselle. Il faut replir le réserve a produit de rinceage :

• quand levoyant PRODUIT DE RINÇAGE's'allume sur le bandeau/écran.
• quand l'indicateur optique* situé sur le couvercle du réservoir « D», passes de foncé à transparent.

1. Ouvrir le réservoir « D » en poussant et en soulevant la languette sur le couvercle ;

2. Introduire le produit de rinceage avec précaution jusqu'au niveau maximal de l'ouverture de replissage en évitant tout débordement. Si cela se produit, nettoyer aussi et avec un chiffon sec.

3. Fermer le couvercle jusqu'au déclic.

Ne JAMAIS verser le liquide de rincage directement à l'intérieur de la cuve.

Régler la dose de produit de rinceage

Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rincavage peut être réglier.

Appuyer sur la touche ON/OFF pourmettre le lave-vaiselle antibus tension

Appuyer sur la touche ON/OFF pour eteindre
Appuyer 3 fois de suite sur la touche jusqu'au bip.
Appuyer sur la touche ON/OFF pour allumer
Le niveau selectionne est affiché.

• Appuyer sur la touche P pour sélectionner la quantité de produit de rinceage devant être débitée.
  Appuyer sur la touche ON/OFF pour eteindre
• Réglage effectué!

Le niveau de dosage du produit de rincege peut etre regle sur ZERO, dans ce cas, le produit de rincege ne sera pas debite et levoyant produit de rincege ne s'allumera pas en cas d'absence de ce dernier.

Possibilité de sélectionner jusqu'à 4 niveaux maximum selon le modele de lave-vaisselle. La valeur selektionnee correspond à un niveau moyen.

• si la vaisselle présente des traces bleuâtres, régler sur des chiffres plus bas (1-2).
• s'il y a des gouttes d'eau ou des taches de calcaire sur la vaisse, régler sur des chiffres plus élevés (3-4).

Conseils

Avant de charger les paniers, débarrasser la vaisse des déchets plus importants et vider les verres et autres recipients.

Pas besoin de rincer préalablement à l'eau courante.

Ranger la vaisse de manière à ce qu'elle ne rouge pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement.

Veiller à ce que les couvercles, manches, poêles et plateaux ne génent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts.

La vaisselle en plastique et les poèles anti-adhésives ont tendance à retenir les gouttes d'eau et leur degré de séchage sera par conséquent inférieur à celui de la vaisselle en ceramique ou en acier.

Les objets légers (teils que les recipients en plastique) doivent êtrerangés, de préférence. dans le panier supérieur et places de manière à ce qu'ils ne risquent pas de se déplacer.

Après avoir charge le lave-vaisselle, s'assurer que les bras de lavage tournent librement.

Panier inférieur

Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent etre ranges, de préference, sur les cotés du panier.

Il est conseilé de ranger la vaisse très sale dans le panier inférieur car dans cette partie du lave-vaisse, les jets d'eau sont plus énergiques et permettent d'obtenir de更好地 performances de lavage.

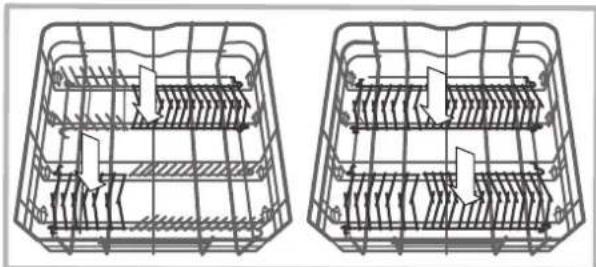

Cerçains modèles de lave-vaisse sont pourvus de secteurs rabattables*, qui peuvent être utilisés en position verticale pour accueillir les assiétés ou en position horizontale (abaisSES) pour pouvoir charger plus facilement les casseroles et les saladiers.

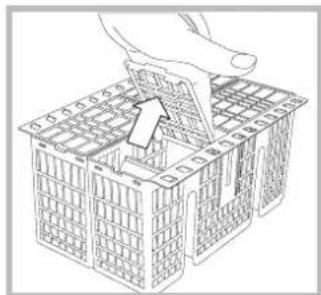

Panier a couverts

Le panier à couverts est équipé de grilles supérieures permettant de mieux ranger les couverts. Le panier à couverts non séparable doit être place obligatoirement dans la partie avant du panier inférieur.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Panier supérieur

Réserve au chargement de la vaisse fragile et légère : verres, tasses, soucoupes, saladiers bas.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être placés à la verticale pour ranger des assiettes à thé ou à dessert ou abaisSES pour ranger des coupes et autres recipients pour alimentés.

FR

Clayettes rabattables à inclinaison variable*

Les clayettes laterales peuvent etre placees a trois hauteurs differentes afin d'optimiser la disposition de la vaiselle dans le panier.

Les verres à pied peuvent être placés en position stable sur les clayettes rabattables en insérant la tige de leurs pieds dans les fentes prévues à cet effet.

Pour optimiser le séchage, désir la plus forté inclinaison des clayettes rabattables. Pour modifier l'inclinaison de la clayette rabtable, la soulever et la faire glisser légerement avant de la placer comme voulu.

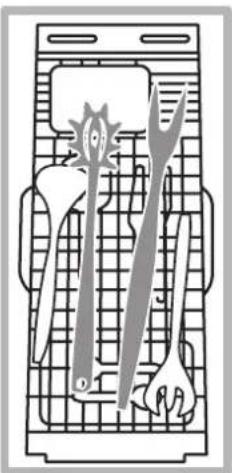

Plateau range-couverts*

Certains modèles de lave-vaisselle sont équipés d'un plateau coulissant qui peut être utilisé pour laver les couverts ou les petites tasses. Éviter de charger sous le plateau de la vaisselle encourbrante pour bénéficier de更好地 performances de lavage.

Le plateau à couverts est amovible. (voir figure).

*Présents uniquement sur certains modèles, ils peuvent varier au point de vue nombre et emplacement.

Le panier supérieur est régiable en hauteur selon les besoin : en position haute, il permet de ranger de la vaisse en encourrante dans le panier inférieur ; en position basse, il permet d'exploiter au moins l'espace des clayettes et des secteurs rabattables en créé plus de place de rangement vers le haut.

Régler la hauteur du panier supérieur

Pour faciliter le rangement de la vaiselle, il est possible de régler le panier supérieur en position haute ou basse.

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne JAMAIS soulever ou abaiser le panier d'un seul cotoé.

Si le panier est équipé de Lift-Up* (voir figure) soulever le panier en le saississant par les côtes et le déplacer vers le haut. Pour revenir à la position basse, appuyer sur les leviers (A) sur les côtes du panier et l'aider à descendre vers le bas.

Vaisse non appropriée

Couverts et vaisselle en bois.
- Verres décorés et fragiles, vaisselet artisanale artistique ou ancienne. Leurs décorns ne sont pas résistants.
- Parties en matière synthétique ne résistant pas à la température.
Vaissele en cuivre ou en etain.
- Vaisselle sale de cendre, cire, graisse lubrifiante ou encre. Les décors sur verre, les pieces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages.

Endommagement du verre et de la vaisse LCauses

Type de verre et procededefabrication du verre.
Composition chimique du produit de lavage.
- Température de l'eau du programme de rincege.

Conseils :

N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaiselle.
Utiliser un produit de lavage delicat pour vaisse.
- Sortir les verres et les couverts du lave-vaiselle le plus rapidement possible après la fin du programme.

Mettre en marche le lave-vaisselle

1. Ouvrir l'arrivee d'eau.
2. Appuyer sur la touche ON-OFF :
3. Doser le produit de lavage. (voir ci-contre).
4. Charger les paniers et fermer la port (voir Charger les paniers)
5. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes) appuyer sur la touche P.
6. Sélectionner les options de lavage*. (voir Progr. spéciaux et Options).
7. Demarrer en appuyant sur la touche Marche/Pause: un signal sonore signale le demarrage du programme, le voyant du lavage s'allume et le temps de lavage restant s'affiche.
8. A la fin, des signaux sonores retentissent pour signaler la fin du programme et levoyant END s'allume. Eteindre l'appareil en appuyant sur la touche ON-OFF, fermer le robinet de l'eau et débrancher la fiche de la prise de courant.
9. Attendre quelques minutes avant de sortir la vaisse pour éviter de se brûler. Décharger les paniers en commencerant par celui du bas.

A - Pour réduire sa consommation d'énergie, la machine s'esteint automatiquement dans certaines conditions de non-utilisation prolongée.
PROGRAMMES AUTO*: certains modès de lavevaisselle sont équipés d'un capteur spécial qui peut évaluer ledegré de salissure et sélectionner le lavage le plus efficace etle plus économique. La durée des programmes Auto peut varierdu fait de l'intervention du capteur.
A En cas de vaisselle peu sale ou precedemment rincee a I'eau, reduire considerablement la quantite de produit de lavage.

Modifier un programme en cours

En cas d'erreur de selection d'un programme, il est possible de le modifier, à condition qu'il viennent tout juste de démarrer : pour changer un cycle de lavage en cours, éteindre puis rallumer l'appareil par une pression prolongée sur la touche ON/OFF/ Reset, sélectionner ensuite le nouveau programme et les options désirées.

Introduire de la vaiselle en cours de lavage

Appuyer sur la touche Marche/Pause, (la touche se flasher). Ouvrir la porte en faisant attention à la vapeur chaude qui s'échappe et introduire la vaisse. Appuyer sur la touche Marche/Pause (lumière fixe) : le cycle redémarre après le signal sonore.

Interruptions accidentelles

En cas d'ouverture de la porte en cours de lavage ou de coupure de courant, le programme s'arrête. Il redémarre du point où il a été interrompu des que le courant revient ou que la porte est refermée.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas moins et pollue l'environnement.

Selon le degré de salissure, le dosage peut être adapté au cas par cas en utilisant un produit de lavage en poudre ou liquide. En cas de vaisselle normalement sale, utiliser environ 35 g (produit de lavage en poudre) ou 35ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit.

En cas de vaisselle peu sale ou precedemment rincee a I'eau, réduire considérablement la quantité de produit de lavage.

Pour un bon résultat de lavage, suivé également les instructions reportées sur l'emballage.

Pour toute autre demande de renseignements, s'adresser aux fabricants de produits de lavage.

Pour ouvrir le distributeur de produit de lavage, actionner le dispositif d'ouverture « A »

Introduire le produit de lavage dans le bac « B » bien sec. La quantité de produit de lavage consacrée au prélavage doit être place directement dans la cuve.

1. Doser le produit de lavage en consultant le Tableau des programmes pour introduire une quantité appropriée. Dans le bac B, un indicateur de niveau indique qu'elle est la quantité maximale de de lavage, liquide ou en poudre, pouvant ettre utilisée pour chaque cycle.
2. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu'au déclic.
3. Fermer le couvercle du distributeur de produit de lavage en le poussant vers le haut jusqu'à enclenchement du dispositif de fermeture.

Le distributeur à produits de lavage s'ouvre automatiquement selon le programme, au moment youlu.

m en eas d'utilisation de produits de lavage tout en un, utiliser l'option TABLETTES qui adapte le programme de lavage de maniere a always outnumber les meilleurs résultats de lavage et de sechage possibles.

N'utiliser que du produit de lavage spécial lave-vaisse.

NE PAS UTILISER de produits pour laver la vaissele à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

Pour obtenir des performances de lavage et de sechage optimes, il faut opter pour une utilisation combinée de produit de lavage, produit de rincage et Sel regénérant.

Il est conseilé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.

Les données des programmes sont mesurées dans des conditions de laboratoire selon la norme europeenne EN 50242. Selon les différentes conditions d'utilisation, la durée et les données des programmes peuvent etre differentes.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaiselle.

Programme Sèchage	Options		Durée duprogramme	Consommationd'eau (litre/cycle)	Consomationd'énergie(KWh/cycle)
1. Eco 50° Oui		Départ différé - Tabletes -Extra Dry	03:10' 9,0 0,83
2. Auto intensif	AUTO	Oui	Départ différé - Tabletes - Extra Dry -Zone Wash	02:00' - 03:10' 14,0 - 15,5 1,40 - 1,70
3. Normal Auto	AUTO	Oui	Départ différé - Tabletes - Extra Dry -Zone Wash	01:30' - 02:30' 14,5 - 16,0 1,15 - 1,30
4. Auto Fast Non Différé - Tabletes 00:40' - 01:20' 13,0 - 14,5 1,15- 1,25
5. Duo Wash	AUTO	Oui	Départ différé - Tabletes -Extra Dry	02:00'	18,0
6. Délicot	DXY	Oui	Départ différé - Tabletes - Extra Dry	01:40'	11,0
7. Express 30'	©	Non Départ différé - Tabletes	00:30' 9,0 0,50
8. Trempage	©	Non Départ différé	00:12' 4,5 0,01

Indications sur lechioix des programmes et dosage du produit de lavage

1. Le cycle de lavage ECO est le programme standard auquel se reféré les données de l'étiquette-energie. Ce cycle est prévu pour le lavage de la vaisselle normalement sale et est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle. 29 gr/ml + 6 gr/ml* - 1 tablette (Quantité de produit du préavage).
2. Vaisselle et casseroles très sales (déconseilé pour la vaisselle fragile) 35 gr/ml - 1 tablette.
3. Vaisselle et casseroles normalement sales. 29 gr/ml + 6 gr/ml** - 1 tablette.
4. Vaisse l du jour en quantite reduite. (Idéal pour 4 couverts) 25 gr/ml - 1 tablette.
5. Lavage differencé dans les deux paniers : délicat dans celui du haut, énergique dans celui du bas pour les casseroles. 35 gr/ml - 1 tablette.
6. Cycle pour vaisse lle fragile ne supportant pas les haute temperatures. 35 gr/ml - 1 tablette.
7. Cycle rapide conseillé en cas de vaissele peu sale (idéal pour 2 couverts) 25 gr/ml - 1 tablette.
8. Lavage préalable dans l'attente de compléter le chargement au repas suivant. Pas de produit de lavage.

Consommations en stand-by: Consommation en left-on mode: 5,0 W - Consommation en off-mode: 0,5 W.

Remarque :

pour obtenir des performances optimales avec les programmes « Fast et Express 30^ il est conseilé de respecter le nombre de couverts indiqué.

Pour consommer moins, utiliser le lave-vaisselle à pleine charge.

Note pour les laboratoires d'essay : pour toutes informations sur les conditions d'essay comparatif EN, s'adresser à: [e-mail]

Options de lavage*

La seLECTION, la modification ou l'annulation des OPTIONS n'est possible qu'aupreset avoir choisi le programme de lavage et avant d'appuyer sur la touche Marche/Pause.

Seules les options compatibles avec le programme可以选择 peuvent être sélectionnées. Si une option n'est pas compatible avec le programme sélectionné, (voir tableau programmes) le symbole/voyant correspondant clignote rapidement 3 fois.

En cas de selection d'une option incompatible avec une option precedemment selectionnee, celle-ci clignote 3 fois de suite puis s'eteint, tandis que la derniere selection effectuee reste allumee.

Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

Départ différé

Le démarrage du programme peut être différé de 10 heures :

1. ÀpRES avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ : levoyant s'allume. Appuyer sur la touche DÉPART DIFFÉRÉ pour sélectionner àquel moment faire démarrer le cycle de lavage (de 1 à 24 heures).
2. Confirmer son可以选择 à l'aide de la touche Marche/Pause pour faire partir le compte à rebours, le délai d'attente seLECTIONné est affiché à l'écran.
3. A l'expiration du décai d'attente, levoyant de DIF DIFFERÉ s'éteint et le programme démarre.

Pour le désactiver appuyer sur la touche DÉPART DIFFÉRÉ jusqu'à affichage de OEE

Aucune selection de Départ différé n'est plus possible en cours de cycle.

Sechage super (Extra dry)

Pour améliorer le séchage de la vaisse, appuyer sur la touche SÉCHAGE SUPER qui s'allume. Pour désactiver l'options appuyer une nouvelle fois.

Une température plus élevée pendant le rincege final et une phase de sechage prolongée permettent d'améliorer le sechage.

AL' option SECHAGE SUPER prolonge la durée du programme.

Tablettes Multifonctions (Tabs)

Cette option permet d'optimiser le résultat de lavage chage.

En cas d'utilisation de tablettes multifonction, appuyer sur la touche TABLETSES MULTIFONCTION, le symbole correspondant s'allume. Pour désactiver cette option appuyer à nouveau sur la touche.

L'option « Tablettes Multifonctions » prolonge la durée de programme.

L'utilisation de tablettes n'est conseillée que si l'options correspondante est prévue, elle est déconseillée pour les programmes qui ne prévoient pas l'utilisation de tablettes en optionnement.

Option Zone Wash

Cette option permect de n'effectuer le lavage que dans le panier selectionné. Selectionner le programme, appuyer ensuite sur la touche ZONE WASH: le panier selectionné s'allume, le lavage n'est activé que dans ce panier; une autre pression sur la touche désactive l'option.

L'option est disponible avec les programmes : Intensif et Normal. La sélection de cette option et du programme Intensif active le lavage ZONE ULTRA INTENSIVE. Ce lavage est parfait pour un chargement mixte particulièrement sale comme par ex. des poèmes, des casseroles, des plats incrustés ou de la vaisselle difficile à laver (râpe, moulin à légumes, couverts très sales). La pression d'aspersion est renforcée, la temperature de lavage augmente assurant un lavage optimal sur la saleté tenace.

La sélection de cette option et du programme Normal active ABTavage ZONE ECONOMIE. La consommation d'énergie peut être réduite à l'aide de cette fonction. Le cycle pourrait subir des variations de la durée.

Charger uniquely le panier selectionné.

Entretien et soin

FR

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fujites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous travaux d'entretien.

Nettoyer le lave-vaisse

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni détergents abrasifs.
• Pournnetoyer la cuve interieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionné d'un peu de vinaigre.

Eviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulierement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les trous de sortie de l'eau : mistroux vaut les contrôle de temps en temps et les nettoyer avec une petite brosse non métallique.

Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d'une montre. Remonter le bras giclaur supérieur en veillant à ce que la face percée du plus grand nombre d'orifices soit bien orientée vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtes et tirer vers le haut.

Nettoyage du filtré d'entrée d'eau*

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engagement pourrait se produit au point d'arrivée de l'eau et endommager le lava-vaisselle.

Nettoyer, periodiquement le filtré d'entrée de l'eau situé à la ie du robinet.

• Fermerle robinet de l'eau.
• Dévisser l'extrémité du tuyau d'arrivée de l'eau,steroler le filtre et le laver soigneusement à l'eau courante.
• Remetre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui compose le groupe filtrant débarrassent l'eau de lavage des résidus d'aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulierement.

A Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.

• Àprous quelques lavages, contrôle le groupe filtrant et, si nécessaire, le laver soigneusement à l'eau courante avec une petiterosse non métallique en procédant comme suit :

• tournier le filtré cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1).

• Exercer une légère pression sur les ailettes laterales du gobelet filtré B pour le faire sortir (Fig. 2);

• Dégager le filtré inox A. (fig. 3).

• Examiner la cavit et eliminer tout residu de nourriture.

NE JAMAIS RETIRER la protection de la pompe de lavage (piece noire) (fig.4).

Après avoir nettoyé les filtres, remetre soignement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d'absence pendant de longues périodes

• Debrancher les raccordements électriques et fermer le robinet de l'eau.
  Laisser la porte entrouverte.
  Au retour, effectuer un lavage a vide.

• Présent uniquement sur certains modèles.

Si l'appareil presente des anomalies de fonctionnement, proceeder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies : Causes / Solutions possibles :
Le lave-vaiselle ne démarre pas ou n'obéit pas aux commandes	• Le robinet de l'eau n'est pas ouvert. • Eteindre l'apparil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et scélectionner à nouveau le programme. • La fiche n'est pas bien branchée dans la prise de courant ou il faut changer la prise de courant. • La porte du lave-vaiselle n'est pas bien fermée.
La porte ne ferme pas	• S'assurer que les paniers sont bien poussés jusqu'àu fond. • La serrure est déclenchée ; pousser énergiquement sur la porte jusqu'àu « clic ».
Le lave-vaiselle ne vidange pas.	• Le programme de lavage n'est pas encore terminé. • Le tuyau de vidange de l'eau est pié (voir Installation). • L'évacuation de l'évier est bouchée. • Le filtre est bouché par des déchets de nourriture. • Contrôler la hauteur du tuyau d'évacuation.
Le lave-vaiselle est bruyant. • La	vaisselle s'entrechoque ou butte contre les bras de lavage. Ranger la vaisselle correctement et s'assurer que les bras de lavage tournent librement. • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaiselle). Ne pas prélaver la vaisselle à la main.
La vaisselle et les verres représentent des dépôts de calcaire ou une couche blanchâtre.	• Absence de sel régénérant. • Le réglage de la durée de l'eau n'est pas ajustat ; il faut augmenter les valeurs. (voir Sel régénérant et Produit de rincegage). • Le couvercle du réservoir à sel et à produit de rincegage n'est pas bien fermé. • Il n'y a plus de produit de rincegage ou son dosage est insuffisant.
La vaisselle et les verres représentent des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rincegage est excessif.
La vaisselle n'est pas sèche. • Il y a eu	séléction d'un programme sans séchage. • Il n'y a plus de produit de rincegage. (voir Sel régénérant et Produit de rincegage). • Le réglage du produit de rincegage n'est pas approprié. • La vaisselle est en matière anti-adhésif ou en plastique ; la présence de gouttelettes d'eau est normale.
La vaisselle n'est pas propre. • La vaisse	les bras de lavage ne tournent pas librement car ils sont génés par la vaisselle. • Le programme de lavage n'est pas assez puissant (voir Programmes). • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaiselle). • Le couvercle du réservoir à produit de rincegage n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et soin). • Il manque du sel régénérant (voir Sel régénérant et produit de rincegage). • S'assurer que la hauteur des assiettes est compatible avec le réglage du panier. • Les orifices des bras de lavage sont bouchés. (voir Entretien et soin).
Il n'y a pas d'arrivée d'eau il est bloqué et ses voyants cli-gnotent	• Il y a une coupure d'eau du réseau ou le robinet est fermé. • Le tuyau d'arrivée de l'eau est pié (voir Installation). • Les filtres sont bouchés ; il faut les nettoyer. (voir Entretien et soin). • L'évacuation est bouchée ; il faut la nettoyer. • ÀpRES avoir effectué les opérations de contrôle et de nettoyage, éteindreuis pallumer le lave-vaiselle et faire démarrer un nouveau cycle de lavage. • Si le problème persististe, fermer le robinet de l'eau, débrancher la fiche de la prise de courant et contacter le centre d'assistance technique.

FR

Indesit Company Spa

Viale Aristide Merloni 47

60044 Fabriano (AN)

Italy
