MODE D'EMPLOI WG309 WORX

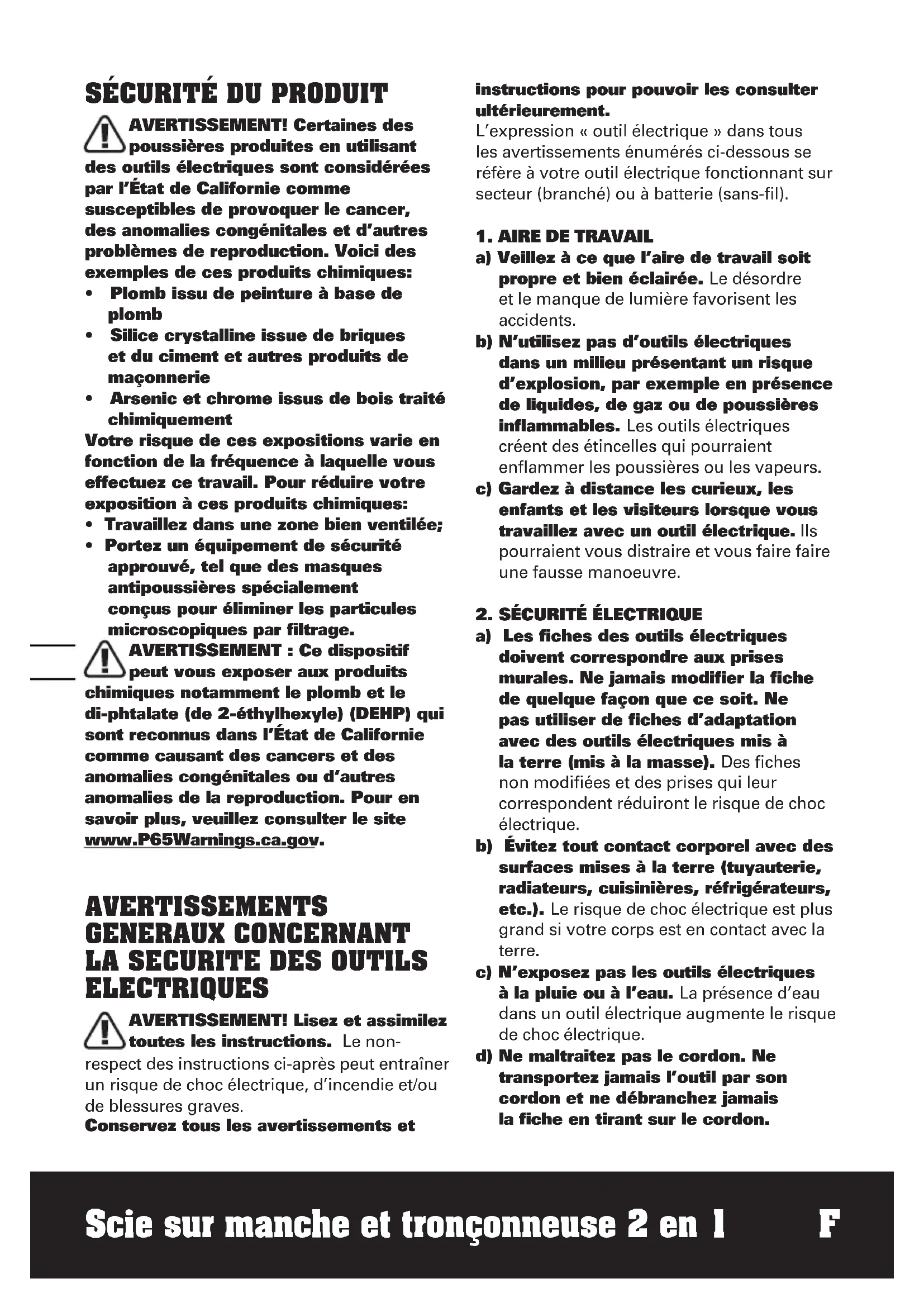

AVERTISSEMENT! Certaines des poussières produites en utilisant des outils électriques sont considérées par l’État de Californie comme susceptibles de provoquer le cancer, des anomalies congénitales et d’autres problèmes de reproduction. Voici des exemples de ces produits chimiques:

• Plomb issu de peinture à base de plomb

• Silice crystalline issue de briques et du ciment et autres produits de maçonnerie

• Arsenic et chrome issus de bois traité chimiquement Votre risque de ces expositions varie en fonction de la fréquence à laquelle vous effectuez ce travail. Pour réduire votre exposition à ces produits chimiques:

• Travaillez dans une zone bien ventilée;

• Portez un équipement de sécurité approuvé, tel que des masques antipoussières spécialement conçus pour éliminer les particules microscopiques par filtrage.

AVERTISSEMENT : Ce dispositif

peut vous exposer aux produits chimiques notamment le plomb et le di-phtalate (de 2-éthylhexyle) (DEHP) qui sont reconnus dans l’État de Californie comme causant des cancers et des anomalies congénitales ou d’autres anomalies de la reproduction. Pour en savoir plus, veuillez consulter le site www.P65Warnings.ca.gov. AVERTISSEMENTS GENERAUX CONCERNANT

LA SECURITE DES OUTILS

ELECTRIQUES AVERTISSEMENT! Lisez et assimilez toutes les instructions. Le non- respect des instructions ci-après peut entraîner un risque de choc électrique, d’incendie et/ou de blessures graves. Conservez tous les avertissements et instructions pour pouvoir les consulter ultérieurement. L’expression « outil électrique » dans tous les avertissements énumérés ci-dessous se réfère à votre outil électrique fonctionnant sur secteur (branché) ou à batterie (sans-fil).

a) Veillez à ce que l’aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents. b) N’utilisez pas d’outils électriques dans un milieu présentant un risque d’explosion, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques créent des étincelles qui pourraient enflammer les poussières ou les vapeurs. c) Gardez à distance les curieux, les enfants et les visiteurs lorsque vous travaillez avec un outil électrique. Ils pourraient vous distraire et vous faire faire une fausse manoeuvre.

2. SÉCURITÉ ÉLECTRIQUE

a) Les fiches des outils électriques doivent correspondre aux prises murales. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser de fiches d’adaptation avec des outils électriques mis à la terre (mis à la masse). Des fiches non modifiées et des prises qui leur correspondent réduiront le risque de choc électrique. b) Évitez tout contact corporel avec des surfaces mises à la terre (tuyauterie, radiateurs, cuisinières, réfrigérateurs, etc.). Le risque de choc électrique est plus grand si votre corps est en contact avec la terre. c) N’exposez pas les outils électriques à la pluie ou à l’eau. La présence d’eau dans un outil électrique augmente le risque de choc électrique. d) Ne maltraitez pas le cordon. Ne transportez jamais l’outil par son cordon et ne débranchez jamais la fiche en tirant sur le cordon.2524 Scie sur manche et tronçonneuse 2 en 1

N’exposez pas le cordon à la chaleur, à des huiles, à des arrêtes vives ou à des pièces en mouvement. Un cordon endommagé augmente le risque de choc électrique. e) Lorsque vous utilisez un outil électrique à l’extérieur, utilisez un prolongateur adapté à une utilisation en extérieur. L’utilisation d’un cordon adapté à une utilisation extérieure réduit le risque de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez un dispositif de courant résiduel (RCD) d’alimentation protégée. L’utilisation d’un RCD réduit le risque de choc électrique.

3. SÉCURITÉ DES PERSONNES

a) Restez alerte, concentrez-vous sur votre travail et faites preuve de bon sens. N’utilisez pas un outil électrique si vous êtes fatigué ou sous l’influence de drogues, d’alcool ou de médicaments. Un instant d’inattention lors de l’utilisation d’outils électriques peut entraîner des blessures graves. b) Utilisez des accessoires de sécurité. Portez toujours une protection oculaire. De l’équipement de sécurité tel que le masque antipoussière, les chaussures de sécurité antidérapantes, des casques durs ou des protections antibruit utilisés dans des conditions appropriées réduiront les blessures corporelles. c) Évitez les démarrages accidentels. Avant d’insérer la batterie dans l’outil, assurez-vous que son interrupteur est en position « OFF » (Arrêt) ou verrouillée. Le fait de transporter un outil avec le doigt sur la détente/l’interrupteur ou d’insérer la batterie dans un outil dont la détente est en position « ON » (Marche) peut causer un accident. d) Retirer les clés de réglage avant de mettre l’outil sous tension. Une clé restée attachée à une partie mobile de l’outil pourrait entraîner des blessures corporelles. e) Ne vous penchez pas trop en avant. Maintenez un bon appui et restez en équilibre en tout temps. Une bonne stabilité vous permet de mieux réagir à une situation inattendue. f) Habillez-vous convenablement. Ne portez ni vêtements flottants ni bijoux. Gardez les cheveux, les vêtements et les gants éloignés des pièces en mouvement. Les vêtements flottants, les bijoux ou les cheveux longs risquent d’être happés par des pièces en mouvement. g) Si un sac de récupération de la poussière est fourni avec un connecteur pour aspirateur, assurez vous qu’il est correctement relié et utilisé de façon appropriée. L’utilisation de ce système réduit les dangers physiques et physiologiques liés à la poussière.

4. UTILISATION ET ENTRETIEN DE

L’OUTIL a) Ne forcez pas l’outil. Utilisez l’outil approprié à la tâche. L’outil approprié fonctionne mieux et de façon plus sécuritaire. Respectez aussi la vitesse de travail qui lui est propre. b) N’utilisez pas un outil si l’interrupteur ne le met pas en marche ou ne peut l’arrêter. Un outil qui ne peut être contrôlé par l’interrupteur est dangereux et doit être réparé. c) Débranchez la batterie de l’outil ou mettez son interrupteur en position « OFF » (Arrêt) ou « LOCKED » (Verrouillé) avant d’effectuer un réglage, de changer d’accessoire ou de ranger l’outil. De telles mesures de sécurité préventive réduisent le risque de démarrage accidentel de l’outil. d) Rangez les outils hors de portée des enfants et d’autres personnes inexpérimentées. Les outils sont dangereux dans les mains d’utilisateurs novices. e) Prenez soin de bien entretenir les outils. Soyez attentif à tout désalignement ou coincement des pièces en mouvement, à tout bris ou à toute autre condition préjudiciable au bon fonctionnement de l’outil. Si2726 Scie sur manche et tronçonneuse 2 en 1

vous constatez qu’un outil est endommagé, faites-le réparer avant de vous en servir. De nombreux accidents sont causés par des outils en mauvais état. f) Les outils de coupe doivent être toujours bien affûtés et propres. Des outils bien entretenus, dont les arêtes sont bien tranchantes, sont moins susceptibles de se coincer et plus faciles à contrôler. g) Utilisez l’outil électrique, les accessoires et les forets etc., en conformité avec ces instructions et de la manière conçue pour le type particulier d’outil électrique, prend en compte les conditions de travail et le travail qui doit être accompli. L’emploi de l’outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu pourrait entraîner une situation dangereuse.

a) Ayez votre outil électrique entretenu par un réparateur agréé n’utilisant que des pièces de rechange identiques. Cela assurera que la sécurité de l’outil électrique est maintenue.

CONSIGNES DE SÉCURITÉ

POUR LA SCIE À CHAÎNE

1. Tenez la scie à chaîne bien éloignée

des parties de votre corps lorsque celle-ci est en marche. Avant de mettre en marche la scie à chaîne, veillez à ce qu’elle ne soit en contact avec aucun objet. Vos vêtements peuvent s’accrocher à la scie à chaîne ou alors votre corps peut s’y coller pendant un moment d’inattention lors du fonctionnement du matériel.

2. Toujours tenir la poignée arrière de la

scie à chaîne avec votre main droite et la poignée avant avec votre main gauche. Évitez d’inverser la position des mains, car ceci pourrait augmenter le risque de blessure et ne doit jamais être fait.

3. Tenez l’outil électrique par ses

surfaces de prise isolées uniquement, car la chaîne de la scie peut entrer en contact avec un câblage dissimulé ou son propre câble. Les chaînes de la scie qui entrent en contact avec un câble conducteur peuvent rendre conducteurs les pièces en métal de l’outil électrique et causer ainsi un choc électrique à l’opérateur.

4. Portez des lunettes de sécurité et des

protège-oreilles. Des équipements de protection supplémentaires pour la tête, les mains, les jambes et les pieds sont recommandés. Portez des vêtements de protection adaptés afin de réduire les risques de blessure par des débris volants ou d’éviter un contact accidentel avec la chaîne de scie.

5. Évitez de faire fonctionner la scie à

chaîne lorsque vous vous trouvez sur un arbre. Faire fonctionner une scie à chaîne tout en haut d’un arbre peut entraîner des blessures.

6. Gardez toujours une bonne assise et

ne faites fonctionner la scie à chaîne que lorsque vous êtes debout sur une surface fixe, sécurisée et plane. Les surfaces glissantes ou instables telles que les échelles peuvent entraîner une perte d’équilibre ou de contrôle de la scie à chaîne.

7. Lors de la coupe d’une branche sous

tension, faites attention au retour de celle-ci. Lorsque la tension des fibres de bois est relâchée, la branche semblable à un ressort peut frapper l’opérateur et/ou rendre la scie à chaîne incontrôlable.

8. Soyez extrêmement prudent lors de la

coupe de la broussaille et des jeunes arbres. Le matériau fin peut être pris dans la chaîne et vous frapper ou vous faire perdre l’équilibre.

9. Portez la scie à chaîne par la poignée

avant lorsqu’elle est en arrêt, et éloignez-la de votre corps. Lors du transport ou du stockage de la scie à chaîne, toujours rabattre le protecteur de guide-chaîne. Une manipulation appropriée de la scie à chaîne permettra de réduire la probabilité de contact accidentel avec la2726 Scie sur manche et tronçonneuse 2 en 1

utilisation de l’outil et/ou du non-respect des procédures ou conditions d’utilisation, il peut être évité en respectant les précautions indiquées ci-dessous : - Tenez fermement l’équipement, les pouces et les doigts refermés sur les deux poignées ; vous devez tenir la scie à chaîne avec vos deux mains et votre corps et vos bras doivent être placés dans une position qui vous permet de résister aux forces de recul. Les forces de recul peuvent être contrôlées par l’opérateur, si les précautions nécessaires sont prises. Évitez de lâcher la scie à chaîne. - Évitez de trop vous pencher en avant et de couper à une hauteur au-dessus du niveau des épaules. Cela permet d’éviter tout contact involontaire avec l’embout et permet un meilleur contrôle de la scie à chaîne en cas de situation inopinée. - Utilisez uniquement des barres et chaînes de rechange spécifiées par le fabricant. Les barres et chaînes de rechange inadaptées peuvent provoquer une cassure et/ou recul de la chaîne. - Respectez les instructions relatives à l’affûtage et à l’entretien de la chaîne de la scie fournies par le fabricant. Diminuer la hauteur du limiteur de profondeur peut entraîner une augmentation de recul. LES RÈGLES DE SÉCURITÉ RELATIVES À

LA RALLONGE ÉLECTRIQUE

Assurez-vous que votre rallonge électrique est en bon état. Lorsque vous utilisez une rallonge électrique, assurez-vous qu’elle puisse soutenir l’intensité du courant demandé par votre produit. Une rallonge électrique trop petite cause une baisse de la tension d’alimentation, entraînant une perte de puissance et une surchauffe. Le tableau 1 montre le calibre approprié en fonction de la longueur de la rallonge électrique et de l’ampérage indiqué sur la plaque signalétique. Dans le doute, utilisez le calibre supérieur. Plus le calibreest petit, plus la rallonge électrique est grosse. Afin de réduire le risque chaîne en mouvement.

Respectez les instructions relatives à la lubrification, à la tension de la chaîne et au remplacement des accessoires. Une chaîne ayant une tension inappropriée ou mal lubrifiée peut soit casser ou augmenter le risque de recul.

Gardez les poignées sèches, propres et exemptes d’huile et de graisse. Les poignées contenant de la graisse ou de l’huile sont glissantes et causent une perte de contrôle.

Uniquement destinée à la coupe de bois. Évitez d’utiliser une scie à chaîne à d’autres fins que celles prévues. Par exemple : évitez d’utiliser une scie à chaîne pour couper des matières plastiques, du matériau de maçonnerie ou des matériaux de construction autre que le bois. L’utilisation de la scie à chaîne à d’autres fins que celle prévue pourrait entraîner une situation dangereuse.

13. Pour plus de sécurité, il est recommandé

d’utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. CAUSES ET PRÉVENTION DU RECUL DE L’OPÉRATEUR: Un recul peut se produire lorsque le nez ou le bout de la guide-chaîne touche un objet ou lorsque le bois se resserre et pince la chaîne de la tronçonneuse dans la coupe. Dans certains cas, un contact du bout peut provoquer une réaction inverse extrêmement rapide, propulsant la guide-chaîne vers le haut et vers l’arrière en direction de l’opérateur. Un pincement de la chaîne de la tronçonneuse le long de la partie supérieure de la guidechaîne peut repousser rapidement la guide-chaîne vers l’opérateur. Ces réactions peuvent toutes deux provoquer une perte de contrôle de la tronçonneuse pouvant entraîner des blessures graves pour l’utilisateur. Ne pas compter exclusivement sur les dispositifs de sécurité de la scie. En tant qu’utilisateur d’une scie à chaîne, vous devez prendre des mesures nécessaires pour effectuer vos travaux de coupe sans accident ou blessure. Le recul est le résultat d’une mauvaise2928 Scie sur manche et tronçonneuse 2 en 1

de déconnexion de l’appareil et de la rallonge électrique alors qu’il est en fonction :

i) Faites un nœud tel qu’illustré en Figure 1

ii) Utilisez une courroie de retenue ou les

connecteurs décrits dans ce manuel. Table 1 Calibre minimum de la rallonge électrique Tension électrique Longueur totale de la rallonge électrique, en pieds 120V 25 50 100 150 Ampérage supporté (A) AWG 0-6 18 16 16 14 6-10 18 16 14 12 10-12 16 16 14 12 12-16 14 12 Déconseillé Figure 1

AVERTISSEMENT! Lors de l’utilisation d’appareils électriques de jardinage, des précautions de base doivent être observées afin de réduire les risques de feu, choc électrique, et blessure grave, incluant ce qui suit : AVERTISSEMENT! Gardez ces instructions

POUR TOUS LES APPAREILS

1. Évitez les environnements dangereux.

N’utilisez pas les appareils dans des environnements très humides ou mouillés.

2. N’utilisez pas sous la pluie.

3. Tenez les enfants éloignés. Tous les

visiteurs devraient se tenir éloignés de l’aire de travail.

4. Habillez-vous convenablement. Ne portez

pas des vêtements lâches ou des bijoux. Ils peuvent se prendre dans les pièces en mouvement. L’utilisation de gants de caoutchouc et chaussures épaisses est recommandée lors de travaux extérieurs. Portez une protection pour cheveux afin de contenir les cheveux longs.

5. Utilisez des lunettes de sécurité Toujours

porter un masque pour le visage ou pour la poussière si l’opération est poussiéreuse.

6. Utilisez le bon appareil. N’utilisez pas

l’appareil pour tout autre travail que pour celui auquel il est destiné.

7. Un disjoncteur différentiel devrait être

utilisé sur le(s) circuit(s) et prise(s) murale(s) destinée(s) à l’appareil de jardinage. Des prises de défaut à la terre sont disponibles et peuvent être utilisées également.

8. AVERTISSEMENT ! Afin de réduire

le risque de choc électrique, utilisez seulement avec une rallonge électrique destinée à un usage extérieur, tel que les rallonges de types SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A. ou SJTOW-A.

9. Cordon prolongateur - Assurez-vous que

votre cordon prolongateur est en bonne condition. Lorsque vous utilisez un cordon prolongateur, assurez-vous d’en utiliser un capable de soutenir l’intensité du2928 Scie sur manche et tronçonneuse 2 en 1

courant que tire votre produit. Un cordon prolongateur trop petit pour le courant qu’il soutient va causer une baisse de voltage de ligne d’alimentation, résultant en une perte de puissance et surchauffage. La table 1 montre la grosseur appropriée à être utilisée en fonction de la longueur du cordon prolongateur et de l’ampérage indiquée sur la plaque signalétique. Dans le doute, utilisez la prochaine grosseur plus élevée. Plus le numéro de grosseur de fil est petit, plus gros est le cordon prolongateur. Afin de réduire le risque de déconnexion de l’appareil et du cordon prolongateur alors qu’il est en fonction:

i) Faites un nœud tel que qu’illustré à la

ii) Utilisez une courroie de rétention fiche-

prise ou connecteurs décrits dans ce manuel.

10. Évitez les démarrages non intentionnels.

Ne transportez pas les appareils alors qu’ils sont connectés et que vous avez le doigt sur le commutateur. Soyez certain que le commutateur est en position « OFF » lorsque connecté.

11. Ne soumettez pas le cordon d’alimentation

électrique à des abus. Ne transportez jamais l’appareil par le cordon d’alimentation électrique et ne tirez pas d’un coup sec pour le déconnecter. Tenez le cordon d’alimentation électrique éloigné de la chaleur, de l’huile, et des arêtes tranchantes.

12. Ne saisissez pas les lames de coupe

exposées ou les arêtes de coupe lorsque vous soulevez ou tenez l’appareil.

13. Ne forcez pas l’appareil. Il fera un meilleur

travail et sera moins dangereux en travaillant à la charge pour laquelle il est conçu.

14. N’essayez pas d’utiliser l’appareil hors

de votre portée normale. Gardez votre équilibre et les pieds bien ancrés au sol.

15. Restez alerte. Faites attention à ce que vous

faites. Utilisez votre bon sens. N’utilisez pas l’appareil lorsque vous êtes fatigué.

16. Déconnectez l’appareil. Déconnectez

l’appareil de l’alimentation électrique lorsqu’il n’est pas utilisé, avant d’en faire l’entretien, lors du changement d’accessoires tels que lames, et autres accessoires du même genre.

17. Entreposez à l’intérieur les appareils

qui ne sont pas utilisés fréquemment. Lorsqu’inutilisés, les appareils devraient êtres entreposés à l’intérieur dans un endroit sec, élevé et gardé sous clef, hors de la portée des enfants.

18. Entretenez les appareils avec soin. Gardez

les arêtes de coupe aiguisées et propres pour une meilleure performance et risque réduit de blessure. Suivez les instructions pour lubrifier et changer les accessoires. Inspectez le cordon d’alimentation électrique de l’appareil périodiquement, et si endommagé, faites le réparer par un dépôt de service autorisé. Inspectez les cordons prolongateurs périodiquement et remplacez si endommagés. Gardez les poignées sèches, propres, et libres d’huile et de graisse.

19. Vérifier les pièces endommagées. Avant

d’employer l’appareil, une garde ou autre pièce endommagée devrait être soigneusement vérifiée afin de déterminer qu’elle fonctionnera correctement et exécutera la fonction pour laquelle elle a été conçue. Vérifier l’alignement des parties mobiles, leur pincement, la brisure de pièces, montage, et toute autre condition qui peut affecter son opération. Une garde ou autre pièce endommagée devrait être correctement réparée ou remplacée par un centre de service autorisé à moins d’avis contraire ailleurs dans ce manuel. GARDEZ CES INSTRUCTIONS

1) Pièces de remplacement

Lors de l’entretien de l’appareil, n’utilisez que des pièces identiques de remplacement.

2) Connexions polarisées des appareils

électriques Afin de réduire le risque de choc électrique, cet outil a une fiche de connexion polarisée3130 Scie sur manche et tronçonneuse 2 en 1

(une des lames est plus large que l’autre) et requiert l’utilisation d’une rallonge électrique polarisée. La fiche de l’appareil s’accouple seulement dans un sens avec une rallonge électrique polarisée. Si la fiche ne s’accouple pas complètement avec la rallonge électrique, tournez la fiche. Si la fiche ne s’accouple toujours pas, utilisez une rallonge électrique polarisée. Une rallonge électrique polarisée nécessite une prise murale polarisée. Cette fiche entre seulement d’une seule façon à la prise murale polarisée. Si la fiche ne rentre pas complètement dans la prise murale, tournez la fiche. Si la fiche ne rentre toujours pas, contactez un électricien qualifié afin d’installer une prise murale appropriée. Ne changez pas la fiche de l’équipement, ou l’une des fiches de la rallonge électrique, de quelque façon que ce soit.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT - Ne pas utiliser à proximité de lignes électriques. L’appareil n’a pas été conçu pour fournir une protection contre les chocs électriques en cas de contact avec des lignes électriques aériennes. Veuillez consulter les règlements locaux pour connaitre les distances de sécurité à respecter par rapport aux lignes électriques aériennes et veiller à ce que la position de fonctionnement soit sûre et sécurisé avant d’utiliser la tronçonneuse élagueuse. a) Assurez-vous de maintenir toutes les parties du corps loin de la chaîne de la scie. Veillez à ce que le commutateur soit en position éteinte lorsque vous enlevez des objets coincés. La chaîne de la scie continue à se déplacer après avoir été mise hors tension. Un simple moment d’inattention pendant l’utilisation de la tronçonneuse élagueuse peut entraîner des blessures graves. b) Portez la tronçonneuse élagueuse par la poignée avec la tronçonneuse arrêtée. Lors du transport ou du stockage la tronçonneuse élagueuse, Assurez-vous de toujours mettre le couvercle de la chaîne de scie sur l’appareil. Une manipulation correcte de la tronçonneuse élagueuse permettra de réduire les risques de blessures. c) Tenez la tronçonneuse élagueuse uniquement par les surfaces isolées. La chaine de la tronçonneuse élagueuse pourrait entrer en contact avec des fils cachés ou avec son propre cordon d’alimentation. Une chaîne de scie en contact avec un fil « sous tension » peut engendrer que des parties métalliques exposées de la tronçonneuse élagueuse puissent elles aussi être « sous tension », et de ce fait représenter un risque de choc électrique. d) Maintenez le câble d’alimentation loin de la zone de coupe. En fonctionnement, le câble d’alimentation peut être caché dans les arbustes; et pourrait être accidentellement coupé par la tronçonneuse. e) Veillez à ne pas utiliser la tronçonneuse élagueuse dans de mauvaises conditions météorologiques, surtout lorsqu’il il y a un risque de foudre. Cela diminue le risque de pouvoir être frappé par la foudre. f) Pour réduire les risques d’électrocution, veillez à ne jamais utiliser l’appareil à proximité de lignes électriques. Le contact avec, ou l’utilisation près de lignes électriques peut causer des blessures graves ou des chocs électrique pouvant entraîner la mort. g) Assurez-vous de toujours utiliser vos deux mains pour tenir et utiliser la tronçonneuse élagueuse. Le fait de tenir la tronçonneuse élagueuse avec vos deux mains permet de prévenir une éventuelle perte de contrôle. h) Veillez à toujours utiliser un casque de protection lorsque vous utilisez la tronçonneuse élagueuse au dessus de votre de la tête. La chute des débris pourrait entraîner des blessures graves.3130 Scie sur manche et tronçonneuse 2 en 1

CONSERVEZ CES INSTRUCTIONSLes instructions relatives aux techniques de coupe, d’abattage, d’ébranchage et de tronçonnage de base appropriées.1. Coupe d’un arbreSi deux ou plusieurs personnes participent aux travaux de tronçonnage et d’abattage en meme temps, prévoir un espace suffi sant entre les différentes opérations. Il faut une distance au moins égale à deux fois la hauteur de l’arbre à abattre.Lors de l’abattage d’un arbre, bien étudier les alentours. Ne mettre personne en danger. Veiller à ne pas heurter de lignes de services publics et à ne pas causer de dégâts matériels. Si l’arbre heurte une ligne de service public, contacter immédiatement les responsables.Lors de l’abattage d’un arbre, rester du côté amont de la pente car il pourrait rouler ou glisser après sa chute.Avant d’abattre un arbre, prévoir un chemin de dégagement et le dégager. Le chemin de fuite devrait s’étendre à l’arrière et en diagonale derrière la ligne de chute prévue comme illustrée dans la figure 2.Étudier l’inclinaison naturelle de l’arbre, l’emplacement des grosses branches et la direction du vent. Ceci aide à juger où l’arbre va tomber.Débarrasser l’arbre où l’on va effectuer les entailles de saleté, cailloux, écorce détachée, clous, agrafes et fi l de fer qui pourraient s’y trouver.2. Siffl et d’abattageFaites une entaille de 1/3 de diamètre de l’arbre, perpendiculairement à la direction de chute comme illustré sur la figure 2. Faire l’entaille horizontale (W) la plus basse en premier ce qui aidera à éviter le pincement de la scie à chaîne ou de la barre guide lorsque la seconde entaille (X) est effectuée.3. Coupe opposéeFaites une coupe opposée (Y) d’au moins 50 mm plus haute que la coupe horizontale par encochage, selon l’illustration de la figure 2. Gardez la coupe opposée parallèle à la coupe horizontale par encochage. Réalisez la coupe opposée de telle sorte qu’une grande quantité de bois serve plus tard comme une charnière. La charnière du bois empêche l’arbre de se tordre et de tomber dans la mauvaise direction. Évitez de couper à travers la charnière.Lorsque la coupe d’abattage approche du dos, l’arbre devrait commencer à tomber. S’il s’avère que l’arbre ne tombe probablement pas dans la direction souhaitée ou qu’il se penche vers l’arrière et que la chaîne de la tronçonneuse coince, interrompre la coupe et utiliser des coins en bois, en matière plastique ou en aluminium (Z) pour faire revenir l’arbre dans la direction souhaitée et pour ouvrir la coupe ( Lorsque l’arbre commence à tomber, sortir la tronçonneuse de la coupe, l’arrêter, la poser par terre et quitter la zone de danger par la voie d’issue prévue ( ). Faire attention aux branches qui tombent et à ne pas trébucher.

2/3 1/3 Fig.1 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 4. ÉbranchageL’ébranchage est la coupe des branches d’un arbre tombé. Ne pas retirer les grosses branches sous l’arbre qui soutiennent le tronc surélevé. Retirer chaque branche d’une seule coupe. Pour éviter le pincement, entamer l’entaille sur des branches libres, à partir du dessus de la branche. (Fig. 3) Pour les branches sous tension, entamer l’entaille à partir du dessous de la branche.

2/3 1/3 Fig.1 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6

5. Tronçonnage d’une bille Le tronçonnage d’une bille se fait en la coupant en tronçons. Veiller à maintenir3332

Scie sur manche et tronçonneuse 2 en 1

un bon équilibre. Garder les pieds écartés. Répartir le poids également sur les deux pieds. Se tenir légèrement à gauche de la tronçonneuse. Ceci évite que le corps ne soit en prolongement direct de la chaîne. Autant que possible, soulever la bille ou le tronçon audessus du sol. Pour ce faire, utiliser des branches, tronçons, cales, etc. Procéder de la façon suivante pour tronçonner une bille.Lorsque la bûche est soutenue sur toute sa longueur, comme illustré à la figure 4, elle est coupée par le haut (au-dessus du bâti), évitez de la couper à partir du sol, évitez tout contact avec le sol car cela réduira considérablement le tranchant de la scie.

2/3 1/3 Fig.1 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 Lorsque la bûche est soutenue à partir d’une extrémité, comme illustré à la figure 5, veuillez couper 1/3 du diamètre de la partie inférieure (au-dessous du bâti) (1). Puis, réalisez la coupe finale en-dessous (2) du bâti de sorte qu’elle soit conforme à la coupe initiale.

2/3 1/3 Fig.1 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 Quand le billot est soutenu aux deux bouts (Fig. 6), tel qu’illustré, coupez 1/3 le diamètre à partir du tronçonnage au sommet (1). Par la suite, terminez la coupe en tronçonnant (2) le 2/3 plus pas pour rencontrer la première coupe.

2/3 1/3 Fig.1 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 Lors du tronçonnage sur une pente, toujours se tenir vers le haut de la grume comme illustré à la figure 7. Lors de la « réalisation de la coupe », pour maintenir un contrôle complet, relâchez la pression de coupe près de la fin de coupe sans relâcher votre prise sur les poignées de la scie à chaîne. Évitez de laisser la chaîne toucher le sol. Après avoir terminé la coupe, laissez s’arrêter la chaîne de la scie avant de déplacer la scie à chaîne. Toujours arrêter le moteur avant de passer d’un arbre à un arbre.

2/3 1/3 Fig.1Fig.2Fig.3Fig.4Fig.5Fig.63332 Scie sur manche et tronçonneuse 2 en 1

SYMBOLES Afin de réduire les risques de blessure, l’utilisateur doit lire ce mode d’emploi. Portez une protection auditive Portez un protecteur oculaire Portez un masque antipoussières Double isolation Évitez de laisser l’équipement sous la pluie Retirez la fiche du secteur immédiatement si le câble est endommagé ou coupé Évitez le contact avec le nez de guide AVERTISSEMENT! Prenez garde aux effets de rebond Tenez la tronçonneuse adéquatement avec les deux mains.

Portez un casque de protection. Portez des gants de protection. Portez des chaussures de sécurité. Avertissement de danger relatif aux lignes électriques aériennes.3534 Scie sur manche et tronçonneuse 2 en 1

• Tous les accessoires illustrés ou décrits ne sont pas inclus dans une livraison standard.

Longueur du guide 25cm(10“) 20cm(8”) Vitesse de chaîne 8.5m/s(28ft/s) Capacité

réservoir d’huile 120ml(4.06 ounces) Pas de chaîne 0.95cm(3/8”) Nombre de maillons de chaînes

Indicateur de chaîne 0.050” 0.043” Type de chaîne

ACCESSOIRES Chaîne 1 Guidechaîne 1 Protecteur pour le transport 1 Perche d’extension 1 N’utilisez que les accessoires compatibles à cet outil. Les informations des accessoires peuvent être trouvées sur l’emballage du produit, chez un détaillant Worx ou sur notre site Web www.worx.com. ASSEMBLAGE AVERTISSEMENT! Avant de régler la tension de la chaîne, débrancher le cordon de la prise de courant. Porter des gants de protection pour manipuler la chaîne.

1. Déballez les pièces avec précaution.

2. Placez la tronçonneuse sur une surface

3. Utilisez uniquement les tronçonneuses

Worx ou celles recommandées pour la barre de guidage.

4. Glissez la chaîne (10) dans la fente autour

du guide-chaîne (9). Assurez-vous que la chaîne tourne dans le bon sens en faisant une comparaison avec l’icône de la chaîne qui se trouve sur la barre de guidage, ou en se référant au symbole de direction de la chaîne (16) se trouvant sur le corps de scie. Assurez-vous que le doigt d’entraînement du tensionnement de la chaîne (22) est face à l’extérieur. (Fig. A)

5. Placez la chaîne autour du pignon

d’entraînement (15), de sorte que le boulon de la barre de fixation (19) et les deux pattes de centrage de la barre (20) sur la bride de serrage (18) correspondent parfaitement avec la rainure de clavette de l’ouverture sur la barre de guidage (9). (Voir Fig. B1, B2)

6. Vérifiez que toutes les pièces sont

parfaitement fixées. Assurez-vous que les maillons d’entraînement soient bien en place sur le pignon d’entraînement (Voir Fig. C1), évitez les plis comme illustré en Fig. C2. En cas de plis, redressez la chaine sur la barre de guidage juste avant le pli et tirez sur la chaine. REMARQUE: La chaîne doit tourner librement et ne pas avoir de plis.

7. Montez le protecteur de chaîne (12) et

serrez-le en tournant le bouton de tension de la chaîne (11) dans le sens horaire jusqu’à ce qu’il soit serré.(Voir fig. D). MISE EN GARDE: La chaîne n’est pas encore tensionnée. Le tensionnement de la chaîne doit être effectué tel qu’expliqué dans « Tensionnement de la chaîne ». Il faut, à ce point, vérifier que la chaîne est bien tendue. TENSION DE LA CHAÎNE (Fig. E) REMARQUE: Les nouvelles chaînes ont tendance à s’étirer. Vérifi ez fréquemment la tension de la chaîne les premières fois que vous vous en servirez; resserrez la chaîne lorsqu’elle semble lâche au niveaudu guide-chaîne. MISE EN GARDE:

• Avant de régler la tension de la chaîne, débrancher le cordon de la prise de courant.

• Les tranchants de la chaîne sont affûtés. Porter des gants de protection pour manipuler la chaîne. Toujours maintenir la chaîne tendue correctement.

• Une chaîne détendue augmente le risque de recul. De plus, elle risque de sauter hors de la rainure de la guidechaîne. Ceci pourrait blesser l’utilisateur et endommager la chaîne. En outre, une chaîne détendue provoque l’usure rapide de la chaîne, de la guide-chaîne et du pignon.

1. Déposer la chaîne à plat.

2. Tournez le bouton de verrouillage/poignée

de tension de la chaîne (11) dans le sens des aiguilles d’une montre avec cliquetis jusqu’à l’obtention de la bonne tension de chaîne. REMARQUE: Tournez le bouton Tensionnement de la chaîne (11) dans3736 Scie sur manche et tronçonneuse 2 en 1

le sens horaire et la tension de la chaîne augmente automatiquement. Le mécanisme à cliquet empêche la tension de la chaîne de se desserrer.

3. Inclinez la scie vers l’avant (Voir Fig. E1) et

tirez l’extrémité de la barre de guidage (9) vers le haut. Cela vous permettra de retirer le jeu de la chaîne.

4. Serrez complètement la poignée de

tensionnement de la chaîne (11) en la tournant dans le sens horaire.

5. Revérifier le réglage de tension de la

manette d’auto tension. La bonne tension de la chaîne est atteinte lorsque la chaîne (10) peut être soulevé d’environ la moitié de la profondeur du maillon-guide à partir du centre de la barre guide (9). Ceci doit être effectué en utilisant une main afin d’élever la chaîne contre le poids de la machine. (Voir Fig. E2) Remarque: La chaîne (10) est correctement tendue lorsque celle-ci peut être soulevée de la barre guide (9) et que le maillon-guide se trouve dans le rail de la barre guide (9). REMARQUE: La chaîne (10) s’étire lorsque vous la coupez et perd sa tension adéquate. Lorsque la chaîne se desserre, dévissez complètement la poignée de tensionnement de la chaîne (11) ou tournez la poignée de trois tours complets dans le sens antihoraire, revissez ensuite la poignée de tensionnement de la chaîne (11) pour régler à nouveau la tension de la chaîne en répétant les étapes 1 à 4 citées plus haut.

ASSEMBLAGE DE LA PERCHE

D’EXTENSION Alignez et insérez la poignée de la perche d’extension dans l’arbre. Tournez le collier de fixation dans le sens des aiguilles d’une montre pour verrouiller. (Voir Fig. F1, F2) REMARQUE: Assurez-vous que l’arbre est fermement verrouillé en place.

1. Fixez le support de la perche à la scie.

(Fig. G1) REMARQUE: Le support de la perche maintien le déclencheur sur la position « ON » (marche).

2. Faites glisser le support de la poignée

sur le boulon de fixation.

3. Vissez fermement le bouton.

4. Branchez le cordon d’alimentation de

la scie dans son réceptacle situé à l’extrémité interne de la perche. (Fig G2) AVERTISSEMENT Avant de brancher le cordon d’alimentation électrique de l’outil au cordon de la perche, assurez-vous que l’outil soit éteint et débranché. Lorsque vous utilisez cette machine avec la perche d’extension, assurez-vous d’attacher le cordon d’alimentation de la machine à celui de la perche d’extension, puis branchez le cordon d’alimentation de la perche d’extension à l’alimentation. DANGER D’ÉLECTROCUTION: N’utilisez jamais la scie ou sa perche d’extension dans une zone avec des lignes électriques aériennes ou une zone où des branches coupées peuvent tomber sur des lignes électriques aériennes. RÉGLAGE DE LA LONGUEUR DE LA PERCHE La scie possède un assemblage pour perche télescopique pouvant aller de 87 pouces (complètement rétractée) à115 pouces (complètement détendue). Un collier avec levier de serrage permet de maintenir la tige à la longueur de travail désirée.

1. Pour rallonger la tige, desserrer le levier de

serrage comme illustré dans la Figure H. La perche peut alors glisser librement.

2. Tirez sur le tronçon interne de la perche

pour le sortir à la longueur voulue. Remarque : Sortez la perche seulement à la longueur minimale requise pour atteindre la branche que vous voulez couper.

3. Pour verrouiller la tige à la longueur

désirée, serrer le levier de serrage comme illustré dans la Figure H.3736 Scie sur manche et tronçonneuse 2 en 1

LUBRIFICATION AVERTISSEMENT! la tronçonneuse ne vient pas remplie d’huile. Vous devez absolument la remplir d’huile avant de l’utiliser. Ne faites jamais fonctionner la tronçonneuse sans huile à chaîne ou lorsque le réservoir d’huile est vide, car cela pourrait causer de graves dommages au produit. Une lubrification optimale influence la durée de vie de la chaîne et sa capacité de coupe. Par conséquent, la chaîne est automatiquement huilée par la sortie d’huile pendant le fonctionnement. REMPLISSAGE DU RÉSERVOIR D’HUILE:

1. Mettez la tronçonneuse sur n’importe

quelle surface en prenant soin de placer le bouchon de remplissage d’huile vers le haut.

2. Nettoyez la zone se trouvant autour du

bouchon de remplissage d’huile avec un linge et prenez soin de dévisser le bouchon.

3. Ajoutez l’huile pour tronçonneuse jusqu’à

ce que le réservoir soit plein.

4. Évitez que de la saleté ou des débris

ne s’infiltrent dans le réservoir d’huile, remettez le bouchon de remplissage d’huile (5) et serrez.

AVERTISSEMENT: Afin de permettre

au réservoir d’huile de ventiler, de petits canaux de reniflards sont insérés entre le bouchon de remplissage d’huile et la crépine. Afin d’éviter les fuites, assurez-vous que la machine est en position horizontale (bouchon de remplissage d’huile (5) en dessous) lorsque vous ne l’utilisez pas. Il est important d’utiliser un lubrifiant pour barres et chaînes (non fourni) qui est formulé pour fonctionner sur une large plage de températures sans dilution requise. Vous trouverez ces éléments au lieu d’achat de la scie ou dans votre quincaillerie locale. N’utilisez pas d’huiles sales, usagées ou autrement contaminées. Des dommages peuvent survenir à la barre ou à la chaîne. L’utilisation d’une huile non approuvée annule la garantie.

VÉRIFICATION DE L’HUILEUSE

AUTOMATIQUE Vous pouvez vérifier le bon fonctionnement de l’huileuse automatique en faisant fonctionner la tronçonneuse et en pointant le bout du guide-chaîne vers un morceau de carton ou vers le sol. Attention : Ne laissez pas la chaîne toucher le sol. Assurez-vous qu’il y a un espace sécuritaire de 12 ‘’. Si l’huile semble se distribuer, alors l’huileuse automatique fonctionne correctement. Si l’huile ne semble pas se distribuer malgré que le réservoir soit plein, communiquez avec un agent du service à la clientèle ou un agent de service approuvé Worx. OPÉRATION

1. INTERRUPTEUR MARCHE/ARRÉT DE

SÉCURITÉ (Fig. I) AVERTISSEMENT! Utiliser uniquement la tension de courant électrique indiquée sur la plaque signalétique de la tronçonneuse. Pour mettre en marche, appuyez sur le bouton de verrouillage (3), puis appuyez sur et maintenez enfoncé le bouton On/Off (marche/ arrêt) (2). Le bouton de verrouillage peut à présent être relâché. Pour mettre en arrêt, relâchez le bouton On/ Off (marche/arrêt).

-le réservoir d’huile est-il rempli? Vérifiez l’indicateur de niveau d’huile (4) avant de démarrer et faites-le régulièrement pendant la période d’utilisation. (See Fig. J1) Remplissez l’huile lorsque le niveau est bas. Un remplissage de réservoir d’huile durera environ 12 minutes selon l’intensité du sciage et la fréquence des arrêts. Vérifiez la tension de la nouvelle chaîne remplacée environ toutes les dix minutes pendant la période d’utilisation. 1 Relier la tronçonneuse à une rallonge électrique. Brancher la rallonge à une prise de courant.(Fig.J2) 2 La section de bille à tronçonner ne doit pas se trouver sur le sol. Ceci évite que3938 Scie sur manche et tronçonneuse 2 en 1

la chaîne (10) ne touche le sol à la fi n du tronçonnage. Une chaîne en mouvement qui touche le sol s’émousse. 3 Se servir des deux mains pour tenir la tronçonneuse. Toujours utiliser la main gauche pour saisir la poignée avant (6) et la main droite pour saisir la poignée arrière (1). Tenir fermement. Les pouces et les doigts doivent entourer les poignées. (Fig. J3)

4. Veiller à maintenir un bon équilibre.

Garder les pieds écartés. Répartir le poids également sur les deux pieds.

5. Lorsqu’on est prêt à faire une coupe,

pousser complètement vers l’avant avec le pouce droit le bouton de verrouillage (3) et appuyer sur la gâchette. Ceci met la tronçonneuse en marche. Elle s’arrête quand on lâche la gâchette. S’assurer que la chaîne tourne à la vitesse maximum avant d’entamer l’entaille.

6. Au moment d’entamer l’entaille, placer la

chaîne en mouvement contre le bois. Le bois doit se situer le plus proche possible du corps de scie. Tenir la tronçonneuse fermement en place pour éviter qu’elle rebondisse ou dérape (movement latéral).

7) Dirigez la scie en utilisant une légère

pression et ne pas mettre de force excessive sur la scie, laissez la scie en marche. Il fonctionnera de façon plus effi cace et plus sûre à la vitesse pour laquelle il a été prévu.

8) Retirer la tronçonneuse d’une coupe en

gardant la tronçonneuse à pleine vitesse. Arrêter la tronçonneuse en relâchant la gâchette (2). S’assurer que la chaîne est arrêtée avant de poser la tronçonneuse.

9) Continuez de pratiquer sur des billots qui

ne servent plus dans un environnement de travail sécuritaire jusqu’à ce que vous soyez à l’aise et que vous puissiez scier aisément, avec un mouvement fluide et un flux de coupe constant.

Cette tronçonneuse est munie d’une chaîne à faible recul et d’une guide-chaîne à recul réduit. Ces deux éléments réduisent le risque de recul. Cependant, celui-ci peut encore se produire. On peut prendre les mesures suivantes pour réduire le risque de recul :

• Se servir des deux mains pour tenir la tronçonneuse pendant son fonctionnement. Tenir l’outil d’une poigne ferme. Les pouces et les doigts doivent enveloper les poignées.

• Tous les dispositifs de sécurité doivent être maintenus en place sur la tronçonneuse. S’assurer qu’ils fonctionnent correctement.

• Ne pas essayer d’atteindre trop loin ni de couper au-dessus de la hauteur de l’épaule.

• Garder en permanence un solide appui au sol et un bon équilibre.

• Se tenir légèrement à gauche de l’outil. Le corps n’est pas ainsi en prolongement direct de la chaîne.

• Ne pas laisser le nez de la guide-chaîne toucher quelque chose quand la chaîne est en mouvement.

• Ne jamais essayer de couper deux billes en même temps. En couper seulement une à la fois.

• Ne pas enfouir le nez de la guide-chaîne ni essayer de couper en plongeant (faire un trou dans le bois en enfonçant le nez de la guide-chaîne).

• Surveiller le mouvement du bois ou les autres forces qui pourraient pincer la chaîne.

• Faire très attention quand on repénètre dans une entaille.

• Utiliser la chaîne à faible recul et la guidechaîne fournies avec cette tronçonneuse.

• Ne jamais utiliser une chaîne émoussée ou détendue. Maintenir la chaîne affûtée et tendue correctement.

1. Veiller à maintenir un bon équilibre.

2. Tenez la tronçonneuse sur le côté droit de

votre corps. (Fig. K1)

3. La chaîne (10) doit tourner à pleine vitesse

avant d’entrer en contact avec le bois.

4. Avant de commencer à couper, utilisez le

maillon de prise dents (8) afin de fixer la3938 Scie sur manche et tronçonneuse 2 en 1

tronçonneuse au bois.

5. Lors de la coupe, utilisez le maillon de

prise dents avec la prise. (Fig.K2)

6. Ne pas opérer une scie à chaîne avec les

bras en extension complète, tentez de scier des secteurs qui sont difficiles à atteindre, ou tenez-vous sur une échelle en sciant. (voir la Fig. K3). Ne pas couper de branches au-dessus de la hauteur de l’épaule. COUPER DU BOIS SOUS TENSION (Fig. L)

AVERTISSEMENT: Pour couper une

branche sous tension, faire très attention. Veiller au bois qui fait ressort: quand la tension disparaît, la branche projetée risque de heurter l’utilisateur, entraînant des blessures graves ou la mort. La bille est soutenue aux deux extrémités. Si le bois repose des deux côtés, couper d’abord par le haut un tiers du diamètre du tronc (Y) (coupe par le fond), puis tronçonner le tronc au même endroit par le bas (Z) afin d’éviter des éclats ou le coinçage de la tronçonneuse à chaîne. Faire attention cependant à ne pas toucher le sol. Si, par contre, le bois ne repose que d’un seul côté, couper d’abord par en bas un tiers du diamètre du tronc (Y) (coupe par le haut), puis tronçonner le tronc au même endroit par le haut (Z) afin d’éviter des éclats ou le coinçage de la tronçonneuse à chaîne.

FONCTIONNEMENT DE LA

SCIE À PERCHE Coupe avec la perche d’extension

1. Relier la tronçonneuse à une rallonge

électrique. Brancher la rallonge à une prise de courant.

2. Avant de couper une branche haute, tenez

compte de toutes les mises en garde énumérées à la section précédente « Ébranchage », et soyez particulièrement attentif au parcours de chute de la branche.

AVERTISSEMENT: Ne restez pas

directement sous une branche que vous coupez. Faites éloigner les curieux. N’utilisez pas la scie grimpé sur une échelle ou un autre appui instable. N’utilisez pas l’outil à proximité de câbles électriques ou téléphoniques. Demeurez à au moins 4 m de toute ligne électrique. (Voir la Fig. M1-M4)

3. Servez-vous de vos deux mains pour

saisir la scie à perche. Ne saisissez que les parties designees pour la prise pour utiliser la scie à perche (voir fig. M5). Votre prise doit être ferme. Le pouce et les doigts doivent être complètement refermés sur la perche et la poignée.

4. Veiller à maintenir un bon équilibre.

Garder les pieds écartés. Répartir le poids également sur les deux pieds.

5. Lorsque vous êtes prêt à faire une coupe,

enfoncez le verrouillage d’interdiction de la gâchette, puis appuyez sur la gâchette (voir fig. M6). Ceci met en marche la scie. Pour mettre la scie à l’arrêt, vous relâchez la gâchette. S’assurer que la chaîne tourne à la vitesse maximum avant d’entamer l’entaille.

6. Au moment d’entamer l’entaille, placer

la chaîne en mouvement contre le bois. Tenez la scie à perche fermement en place, afin d’éviter les rebonds et les effets de poussée latérale de la scie.

7. Pour guider la scie à perche, n’exercez

qu’une légère pression. Ne la forcez pas. Le moteur serait surchargé et pourrait griller. Il fonctionnera de façon plus efficace et plus sûre à la vitesse pour laquelle il a été prévu.

8. Retirez la scie du trait de coupe à plein

régime. Arrêtez la scie à perche en relâchant la gâchette. Assurez-vous que la chaîne a cessé de tourner avant de poser la scie au sol. TAILLE D’UN ARBRE (ÉLAGAGE)

AVERTISSEMENT : Éviter la

réaction de recul qui peut provoquer des blessures graves ou la mort. Voir Recul, pour éviter les risques de recul.

AVERTISSEMENT : N’utilisez pas la scie

• sur une échelle ou toute autre surface4140 Scie sur manche et tronçonneuse 2 en 1

• dans une position instable. Vous risquez de perdre le contrôle de la scie et de causer des blessures graves.

AVERTISSEMENT : Ne portez pas

les bras au-dessus de la hauteur des épaules lorsque vous utilisez la scie à perche.

AVERTISSEMENT : Si l’utilisateur estime

les conditions de travail au-delà de ses capacités, il lui est conseillé de faire appel à un professionnel. La taille d’un arbre est la coupe des branches de l’arbre sur pied. Veiller à maintenir un bon équilibre. Garder les pieds écartés. Répartir le poids également sur les deux pieds. Procéder de la façon suivante pour la taille d’un arbre.

1. Faire la première entaille à 15 cm (6 po) du

tronc, sur le dessous de la branche. Utiliser le haut de la guide-chaîne pour faire cette entaille. Couper sur 1/3 du diamètre de la branche. (Voir la figure M7)

2. Avancer de 5 à 10 cm (2 à 4 po) plus loin

sur la branche. Faire la seconde entaille à partir du dessus de la branche. Continuer jusqu’à ce que la branche soit sectionnée.

3. Faire la 3ème entaille aussi près du tronc

que possible, sur le dessous du reste de la branche. Utiliser le haut de la guide-chaîne pour faire cette entaille. Couper sur 1/3 du diamètre du reste de la branche.

4. Faire la 4ème entaille juste au-dessus de

la 3ème. Tailler pour rencontrer la 3ème entaille. Ceci enlève le reste de la branche.

Suivre les instructions d’entretien fi gurant dans ce manuel. Les risques de recul peuvent être réduits par le nettoyage et l’entretien adéquats de l’outil, de la chaîne, de la guide- chaîne. Après chaque utilisation, inspecter la tronçonneuse et l’entretenir. Ceci prolonge sa durée en service. REMARQUE : Même si la chaîne est affûtée correctement, le risque de recul peut augmenter à chaque affûtage.

Le remplacement du câble d’alimentation doit être effectué par le fabricant ou son mandataire, le cas échéant, afin d’éviter une violation des règles de sécurité.

1. Débrancher le cordon de la prise de

• quand on n’utilise pas la tronçonneuse,

• avant de la déplacer d’un endroit à un autre,

• avant de procéder à son entretien,

• avant de changer des accessoires, tels que la chaîne et l’écran de protection de la tronçonneuse.

2. Inspecter la tronçonneuse avant et

après chaque utilisation. Bien contrôler l’outil si une protection ou une pièce quelconque a été endommagée. Bien vérifi er pour déceler tout dégât pouvant affecter la sécurité de l’utilisateur ou le fonctionnement de l’outil. Vérifi er que les pièces mobiles sont bien alignées et ne sont pas coincées. Vérifi er qu’il n’y a pas de pièces cassées ou endommagées. Ne pas utiliser la tronçonneuse si les dégâts affectent la sécurité ou son fonctionnement. Faire remettre l’outil en état par un réparateur agréé. Consulter www.worx.com pour trouver un centre de service autorisé.

3. Se servir de l’outil avec précaution:

• Ne jamais l’exposer à la pluie ou à l’humidité.

• Garder la chaîne affûtée, propre et lubrifi ée pour améliorer le rendement et la sécurité.

• Suivre la procédure décrite dans ce manuel pour l’affûtage de la chaîne.

• Garder les poignées sèches, propres et sans traces d’huile ou de graisse.

• Garder vis et écrous bien serrés.

• Inspecter souvent le cordon d’alimentation électrique. S’il est abîmé, le faire remettre en état par un réparateur agréé.

• Ne jamais transporter la tronçonneuse en la tenant par le cordon d’alimentation électrique.

• Ne jamais tirer sur le cordon pour4140 Scie sur manche et tronçonneuse 2 en 1

débrancher la fi che de la prise de courant.

• Tenir le cordon à l’écart de la chaleur, de l’huile et des bords coupants.

• Inspecter souvent les rallonges et les remplacer si elles sont abîmées.

4. Pour la réparation, utiliser uniquement

des pièces de rechange identiques.

5. Lorsqu’on ne s’en sert pas, toujours

ranger la tronçonneuse

• Dans un endroit en hauteur ou verrouillé, hors de la portée des enfants,

• Dans un endroit sec,

• Avec le guide et le carter de la chaîne (21) en place Entretien de la lame Les entretiens suivants sont recommandés pour faire durer la lame le plus longtemps possible. Il faut nettoyer la rainure de la lame qui guide la chaîne avant de ranger la scie où lorsque la chaîne semble sale. La rainure doit aussi être nettoyée que la chaîne est retirée.

1. Retirer le couvercle de chaîne puis la lame

et la chaîne. (voir section MONTAGE)

2. À l’aide d’une brosse métallique, d’un

tournevis ou d’un outil également adéquat, nettoyer la rainure de la lame en enlevant les résidus. (Fig. N)

3. S’assurer de nettoyer à fond les passages

• La scie tire d’un côté ou coupe en angle. Il faut appuyer sur la scie pour qu’elle puisse passer à travers le morceau à couper.

• Le débit d’huile est insuffisant pour lubrifier adéquatement la lame et la chaîne.

• Vérifier l’état de la lame-guide à chaque aiguisage des dents de la chaîne. Une lame-guide usée endommagera la chaîne et rendra la coupe difficile. Après chaque utilisation et après avoir débranché la scie, nettoyer la lame-guide et l’orifice de pignon de la sciure de bois. Lorsque la rainure du haut est inégale, utiliser une lime plate pour redonner des bords carrés et des parois droites. Les bords et les parois du guide doivent être limés à angle droit. Rainure usée Rainure conforme Remplacer la lame-guide lorsque la rainure est usée, la lame-guide est tordue ou fendillée, ou lorsque la rainure chauffe trop ou s’ébarbe. S’il est nécessaire de la remplacer, n’utiliser que la lame-guide spécifiée pour votre scie dans la liste des pièces de rechange ou sur le décalque apposé sur la tronçonneuse.

REMPLACEMENT DE LA CHAÎNE/ GUIDE-

CHAÎNE Remplacer la chaîne lorsque les taillants sont trop usés pour être affûtés ou lorsque la chaîne casse. Utiliser uniquement la chaîne de rechange spéci- fi ée dans ce manuel. Toujours remplacer le pignon d’entraînement par un neuf lors du remplacement de la chaîne. On obtient ainsi l’entraînement correct de la chaîne. Inspecter la guide-chaîne avant d’affûter la chaîne. Une guide-chaîne usée ou endommagée présente des dangers. Elle endommage la chaîne. Le sciage devient également plus diffi cile. Positionnez le doigt d’entraînement du tensionnement dans le nouveau guide en resserrant la vis dans le sens des aiguilles d’une montre. Le doigt fendu (a) doit être fixé au trou du guide. (Fig. O)

procéder à l’entretien, débrancher la tronçonneuse de la prise de courant. Des blessures graves ou la mort peuvent être provoquées par les chocs électriques et le contact du corps avec la chaîne en mouvement.

AVERTISSEMENT: Les tranchants

de la chaîne sont affûtés. Porter des gants de protection pour manipuler la chaîne. Maintenir la chaîne affûtée. La tronçonneuse4342 Scie sur manche et tronçonneuse 2 en 1

scie plus rapidement et de façon plus sécuritaire. Une chaîne émoussée provoque l’usure prématurée du pignon, de la guide-chaîne, de la chaîne et du moteur. Si l’utilisateur est contraint de forcer sur la chaîne pour la faire entrer dans le bois et si le sciage ne produit que de la sciure avec peu de gros copeaux, c’est que la chaîne est émoussée.

AVERTISSEMENT! Mettre des gants de travail pendant la réparation ou l’entretien de cet appareil. Toujours débrancher la scie avant sa réparation ou son entretien. REMARQUE: Il n’est pas nécessaire de retirer la chaîne ou la lame pendant la lubrification du pignon.

1. Nettoyer la lame et le pignon

2. À l’aide d’une pipette de graissage, insérer

le bec de la pipette dans l’orifice de lubrification et injecter la graisse jusqu’à ce qu’elle apparaît au bord extérieur du bout pignon. Fig.P

3. Pour faire pivoter le pignon, relâcher la

butée d’arrêt de la chaîne et tirer la chaîne à la main jusqu`à ce que le côté non graissé du pignon soit aligné avec le trou de graissage. Reprendre la procédure de lubrification.4342 Scie sur manche et tronçonneuse 2 en 1

le tableau suivant vous propose des vérifications et des mesures correctrices si votre outil ne fonctionne pas correctement. Si le tableau d’identifie pas ou ne permet pas de corriger le problème, contactez votre agent de maintenance.

AVERTISSEMENT: Éteignez l’appareil et débranchez la prise électrique avant

d’effectuer une vérification pour corriger le problème. Symptôme Cause possible Solution La scie à chaîne ne fonctionne pas Pas d’alimentation Prise électrique endommagée Cordon électrique endommagé Fusible sauté Vérifiez l’alimentation Utilisez une autre prise électrique Vérifiez le cordon électrique, et remplacez-le Remplacez le fusible La scie à chaîne fonctionne de manière intermittente Cordon électrique endommagé Connexion lâche Câblage interne défectueux Interrupteur On/Off défectueux Vérifiez le cordon électrique, et remplacez-le Contactez l’agent de maintenance 1-866-354-Worx (9679) Contactez l’agent de maintenance 1-866-354-Worx (9679) Contactez l’agent de maintenance 1-866-354-Worx (9679) Chaîne sèche Plus d’huile dans le réservoir Aération du bouchon de remplissage d’huile bouchée Passage de l’huile bouché Remplissez d’huile Nettoyez le bouchon Nettoyez le tuyau de passage de l’huile La chaîne/le guide-chaîne surchauffe Plus d’huile dans le réservoir Aération du bouchon de remplissage d’huile bouchée Passage de l’huile bouché La chaîne est trop tendue Chaîne émoussée Remplissez d’huile Nettoyez le bouchon Nettoyez le tuyau de passage de l’huile Ajustez la tension de la chaîne Affutez la chaîne ou remplacez-la La scie à chaîne saute, vibre et ne scie pas correctement Tension de la chaîne trop faible Chaîne émoussée Chaîne usée Les dents de la chaîne sont pointées dans le mauvais sens Ajustez la tension de la chaîne Affutez la chaîne ou remplacez-la Remplacez la chaîne Remontez la chaîne dans le bon sens44 2 en 1: sierra de pértiga/sierra de cadena
