Navistem B2000 - Contrôleur de température Ygnis - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température pour chaudière
Marque	Ygnis
Modèle	Navistem B2000
Alimentation électrique	Monophasé 230 VAC 50 Hz
Courant assigné	16 A
Protection IP du boîtier	IP20
Température de fonctionnement assignée	T45 (max 45 °C)
Degré de pollution	II
Classe de protection électrique	Classe I (tension de choc 800 V)
Thermostat de sécurité	110 °C, réarmement manuel
Thermostat de régulation (1ère allure)	35...95 °C, à régler à 95 °C
Consommation électrique	Fonction des appareils branchés
Altitude maximale d'installation	2000 m
Humidité relative	5 à 95 %
Fonctions principales	Pilotage brûleur (1 ou 2 allures, modulant), circuits de chauffage direct et mélangé, préparation ECS, gestion cascade jusqu'à 2 chaudières
Régulateur intégré	RVS63 avec afficheur AVS37
Nombre de circuits de chauffage	Jusqu'à 2 (via accessoire RVS46)
Entrées sondes	Sonde extérieure, sonde chaudière, 4 sondes d'applique QAD36
Sorties	Brûleur, pompes, vannes mélangeuses, report d'alarme
Fusibles	3 fusibles 6,3 AH 250 VAC (F1, F2, F3)
Entretien et nettoyage	Mettre hors tension avant intervention. Utiliser un chiffon sec. Ne pas utiliser de produits liquides.
Sécurité	Coupure générale avant intervention. Respecter les zones de câblage BT/TBT.
Pièces détachées disponibles	Interrupteur, thermomètre, thermostats, fusibles, régulateurs, afficheurs, sondes
Réparabilité	Par un professionnel qualifié. Pièces listées dans le manuel.
Informations générales	Conforme aux directives basse tension EN60730-1 et CEM EN61000. Classe A.

FOIRE AUX QUESTIONS - Navistem B2000 Ygnis

Comment installer le tableau de commande Navistem B2000 ?

Le tableau doit être monté à l'endroit prévu sur la chaudière, soit au-dessus (passage des capillaires par le trou oblong) soit sur le côté (à l'aide d'un support). Utilisez les vis fournies et respectez le sens de rotation pour les interfaces. Consultez le chapitre 3 de la notice pour plus de détails.

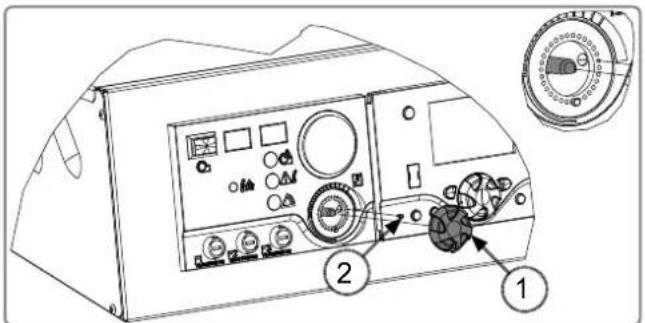

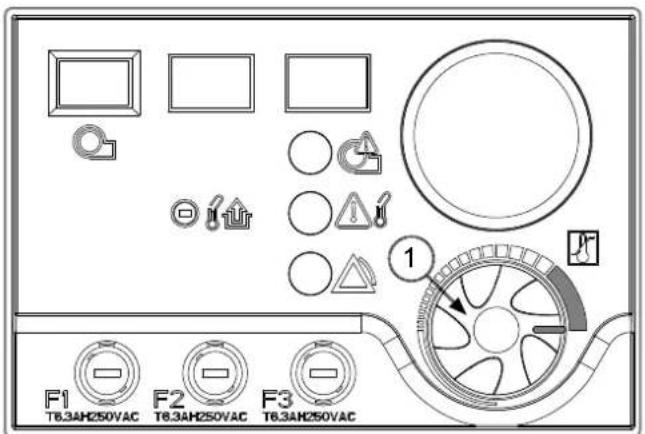

Comment régler le thermostat de régulation à sa valeur maximum ?

Mettez la molette en position maximale, retirez-la, placez le plot d'arrêt à la position maximale puis remontez la molette. Cette opération évite les interférences avec le régulateur électronique RVS63. Voir section 5.1.1.

Que faire si le voyant surchauffe est allumé ?

Le voyant indique une température excessive de la chaudière. Recherchez la cause (manque d'eau, défaut brûleur, etc.) et réparez. Après refroidissement d'au moins 20 °C sous 110 °C, réarmez manuellement le thermostat de sécurité à l'aide d'un tournevis (figure 28).

Comment remplacer un fusible du tableau ?

Coupez l'alimentation générale. Les fusibles F1 (brûleur), F2 (régulation) et F3 (module complémentaire) sont de type 5x20 T6.3 AH 250 VAC. Remplacez par un fusible de même calibre. Ne jamais utiliser un calibre supérieur.

Comment raccorder électriquement le brûleur ?

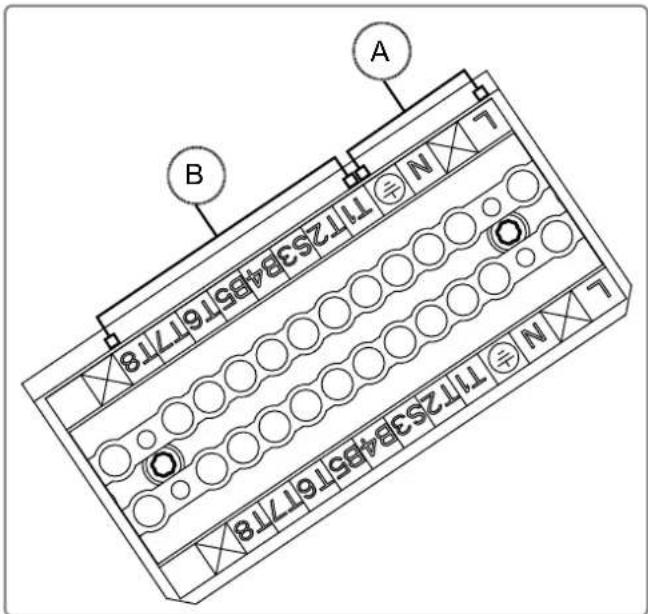

Utilisez le bornier brûleur (bornes T1 à T8). L'alimentation 230 VAC se connecte sur L/N et la commande sur T1/T2 pour 1ère allure, T6/T7 pour 2ème allure. Respectez les intensités max (6,3 A) et la longueur du fil de terre. Voir section 3.3.5.

Que faire en cas de défaut brûleur (voyant allumé) ?

Consultez la documentation du brûleur pour identifier le défaut. Une fois la cause supprimée et le brûleur réarmé, le voyant s'éteint automatiquement. Aucun réarmement n'est nécessaire sur le tableau.

Comment paramétrer le régulateur RVS63 pour une configuration standard ?

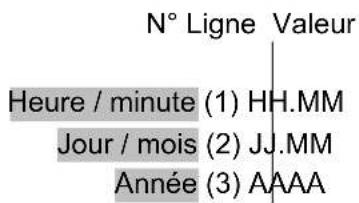

Après mise sous tension, réglez la date et l'heure dans le menu Heure et date. Configurez ensuite le type de générateur (1 allure, 2 allures, modulant) dans le menu Chaudière. Activez la gestion des défauts via Fonction entrée EX2 (5982) = 'Mess. erreur thermost sécurité'. Consultez la notice RVS63 pour les détails.

Puis-je ajouter des sondes supplémentaires au Navistem B2000 ?

Oui, des accessoires sont disponibles : sonde d'ambiance QAA75, sonde ECS QAZ36, sonde de gaz brûlés PT1000, etc. Reportez-vous à la section 4 pour les références et les instructions d'installation.

Comment assurer la protection des retours de la chaudière ?

Selon la configuration, utilisez une pompe de chaudière et une vanne 3 voies. Dans le menu Configuration, définissez la sortie QX2 comme pompe chaudière et l'entrée BX1 comme sonde de retour. Réglez la consigne retour minimum (2270) à 50 °C (fioul) ou 60 °C (gaz). Voir les schémas hydrauliques section 6.

Où trouver les pièces détachées pour le Navistem B2000 ?

La liste complète est en section 7 du manuel. Les principales pièces sont : interrupteur (76320), thermomètre (76321), thermostats (76322/76323), fusibles (71898), afficheur AVS37 (72367), régulateur RVS63 (72357). Contactez votre revendeur Ygnis ou le SAV.

MODE D'EMPLOI Navistem B2000 Ygnis

Document n° 0TA0Z0039-# / 01.02.2014

Notice d'installation, d'utilisation et d'entretien

1. AVERTISSEMENTS ET CONFORMITÉS

Déballage et réserves

En présence du transporteur, contrôler soigneusement l'aspect général de l'emballage et du tableau de commande. En cas de doute ne pas utiliser l'appareil.

En cas de litige, formuler par écrit les réserves opportunes au transporteur sous 48h et adresser une copie de ce courrier au SAV.

Stockage

Le tableau de commande :

• doit être entreposé horizontalement dans un lieu dont la température est comprise entre 0°C et +50 °C.
  • doit être protégé de l'humidité.

Symboles utilisés dans ce document

INFORMATION : Ce symbole met en évidence les remarques.

ATTENTION : Le non respect de ces consignes entraîne le risque de dommages à l'installation ou à d'autres objet.

DANGER : Le non respect de ces consignes peut causer des blessures et dommages matériels graves.

DANGER : Le non respect de ces consignes peut causer des électrocutions.

Conformités aux Directives Européennes

• Cet appareil est conforme à toutes les exigences de la directive basse tension EN60730-1 + EN60730-2-9.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Compatibilité électromagnétique (2004/108/CEE)

• Cet appareil est conforme à toutes les exigences de la directive sur la compatibilité électromagnétique EN61000 - 6 - 1, EN61000 - 6 - 3.
• Cette appareil est un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des brouillages radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.

Compatibilité environnementale

• Cet appareil contient des éléments électriques et électroniques, ne devant pas être jetés aux ordures ménagères.
• Les législations locales en cours de validité doivent être observées.

Conditions réglementaires d'installation et d'entretien

L'installation et l'entretien du tableau de commande doivent être effectués par un professionnel qualifié, conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

Normes NF C 15-100 (version 2002) et ses modificatifs :

• Installations électriques à basse tension - Règles.
• Respecter les règles en vigueur ainsi que les prescriptions spécifiques et normes applicables du pays d'installation.

ATTENTION :

Le tableau de commande est classé comme appareil non accessible au public (zone de fonctionnement électrique fermé).

ATTENTION :

Le tableau de commande doit être destiné exclusivement à l'usage pour lequel il a été expressément conçu, tout autre usage doit être considéré comme impropre et donc dangereux.

ATTENTION : L'appareil doit être utilisé à l'abri de la pluie, de la neige et du gel.

DANGER :

Le tableau de commande et les régulateurs de chauffage montés dans celui-ci ne peuvent pas, en service être exposés à une température supérieure à 45 °C.

INFORMATION :

Le montage, l'utilisation et la maintenance de ce produit doivent être conformes aux prescriptions indiquées dans cette notice technique.

DANGER :

Toujours mettre le tableau de commande hors tension avant d'intervenir sur celui-ci.

DANGER :

Toujours mettre le tableau de commande hors tension avant d'intervenir sur le brûleur, la chaudière ou les autres éléments de chaufferie (pompes, vannes...) pilotés par le tableau de commande.

SOMMAIRE

1. AVERTISSEMENTS ET CONFORMITÉS...... 3

2. SPÉCIFICATIONS TECHNIQUES 6

2.1. Généralités....6
2.2. Dimensions ...... 6
2.3. Ensemble de livraison....6
2.4. Données techniques ....7
2.5. Module thermostat 8
2.6. Équipements de base du tableau de commande....9
2.7. Régulation/Régulateur ...... 10

3. INSTALLATION.... 12

3.1. Installation du tableau de commande .... 12
3.2. Montage des sondes (bulbes ou sonde départ à câble)....13
3.3. Raccordement électrique 16

4. ACCESSOIRES COMPLÉMENTAIRES 24

4.1. Sondes de température....24
4.2. Centrale d'ambiance QAA75....25
4.3. Autres accessoires....26

5. UTILISATION DU TABLEAU DE COMMANDE.... 27

5.1. Mise en service 27
5.2. Dépannage....28

6. SCHÉMAS HYDRAULIQUES ET PARAMÉTRAGES.... 31

6.1. Symboles utilisés dans les schémas....31
6.2. Liste des schémas ....31

7. LISTE DES PIÈCES DÉTACHÉES.... 72

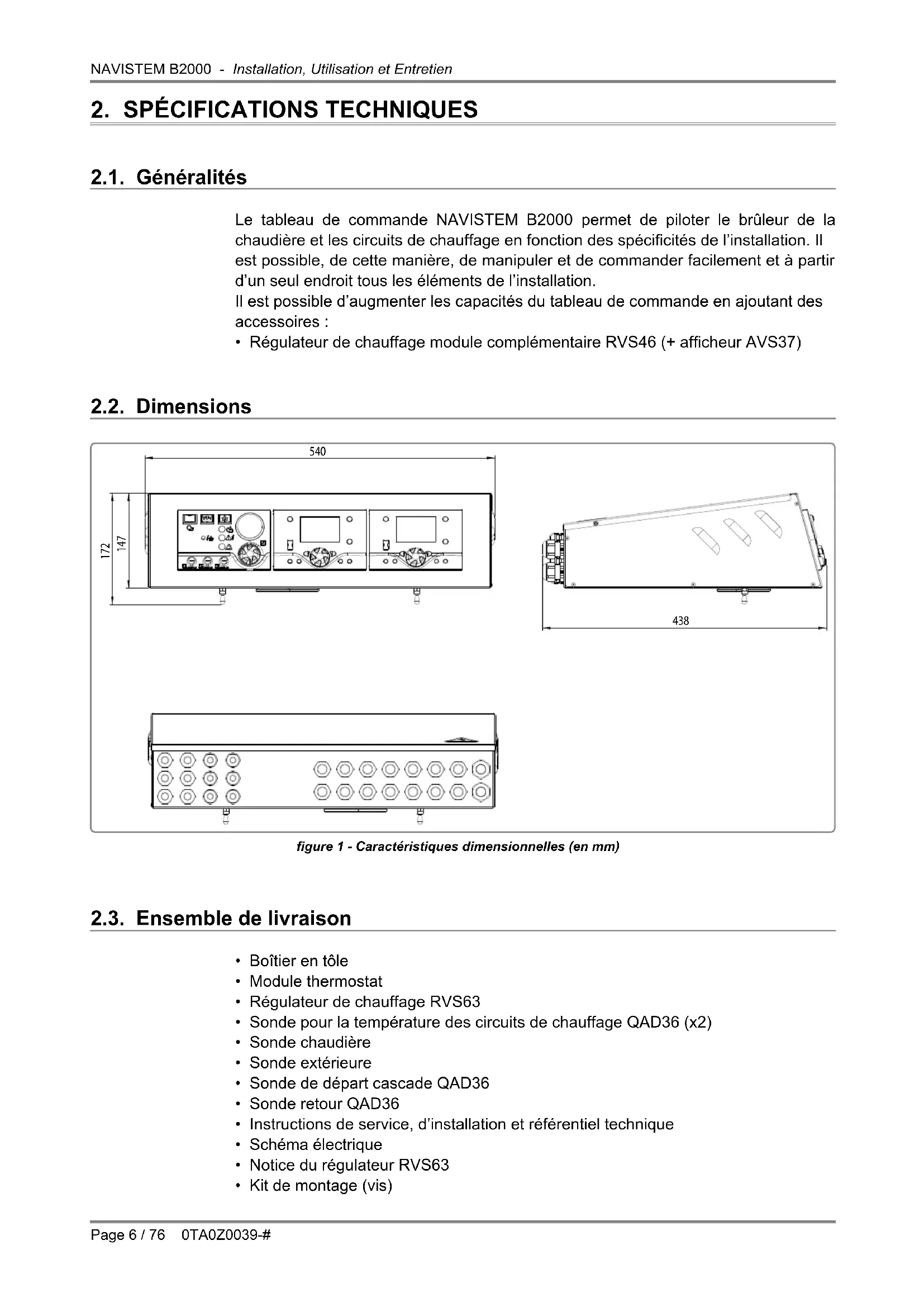

2. SPÉCIFICATIONS TECHNIQUES

2.1. Généralités

Le tableau de commande NAVISTEM B2000 permet de piloter le brûleur de la chaudière et les circuits de chauffage en fonction des spécificités de l'installation. Il est possible, de cette manière, de manipuler et de commander facilement et à partir d'un seul endroit tous les éléments de l'installation.

Il est possible d'augmenter les capacités du tableau de commande en ajoutant des accessoires :

- Régulateur de chauffage module complémentaire RVS46 (+ afficheur AVS37)

2.2. Dimensions

figure 1 - Caractéristiques dimensionnelles (en mm)

2.3. Ensemble de livraison

• Boîtier en tôle
• Module thermostat
  • Régulateur de chauffage RVS63
• Sonde pour la température des circuits de chauffage QAD36 (x2)
• Sonde chaudière
• Sonde extérieure
• Sonde de départ cascade QAD36
• Sonde retour QAD36
• Instructions de service, d'installation et référentiel technique
• Schéma électrique
• Notice du régulateur RVS63
• Kit de montage (vis)

2.4. Données techniques

Nom du fabricant YGNIS INDUSTRIE
Référence unique de type NAVISTEM B2000
Alimentation secteur monophasé	230 VAC 50Hz
Courant assigné 16 A
Protection IP boitier IP20
Température de fonctionnement assignée	T45
Degré de pollution Dégré de pollution II
Indice de protection Classe I	(tension de choc = 800 V)
Thermostat de sécurité 110 °CTempérature maximum (+0 / -9 °C)
Thermostat réglage brûleur allure 1	35...95 °C (+/- 3 °C). A régler à sa valeur maximum 95 °C
Thermostat réglage brûleur allure 2	Inactif pour un tableau de commande NAVISTEM B2000
Consommation électrique En fonction des appareils branchés (brûleurs, pompes, vannes mélangeuses)
Altitude maximum d'installation	2000 m
Humidité relative de 5 à 95 %
Sortie bornier puissance Tension : 230 VAC (+10% / -15%)Ampérage : de 5 mA à 2 A
GWFI Interface plastique 550 °C
Type de revêtement circuit(s) imprimé(s)	Verre EPOXY FR4 FT
Autres données techniques Voir notice du régulateur RVS63

ATTENTION :

Le thermostat de régulation doit être réglé à sa consigne maximum pour éviter les interférences avec le régulateur électronique RVS63.

2.5. Module thermostat

6 12 11 10 4 8 9 1 2 3 F1 F2 F3 T6 3AH250VAC T6 3AH250VAC T6 3AH250VAC

fi gure 2 - Module thermostat

Légende

① F1 : Fusible Brûleur/Chaudière 6,3 AH 250 VAC
② F2 : Fusible Régulateur de chauffage (RVS63) 6,3 AH 250 VAC
③ F3 : Fusible module complémentaire régulateur de chauffage 6,3 AH 250 VAC (vendu en accessoire)
④ Thermostat de sécurité (bouton de remise à zéro)
⑤ Thermostat de régulation première allure et deuxième allure (inactive sur un tableau NAVISTEM B2000).
⑥ Interrupteur MARCHE/ARRÊT d'alimentation électrique du brûleur
⑦ Thermomètre : indication de la température de la chaudière
⑧ Voyant dérangement thermostat de sécurité (température chaudière trop élevée)
⑨ Voyant dérangement défaut externe
⑩ Voyant dérangement brûleur
⑪ Emplacement pour le bouton de réarmement brûleur à distance (en option)
⑫ Emplacement pour l'interrupteur TUV (en option)

2.6. Équipements de base du tableau de commande

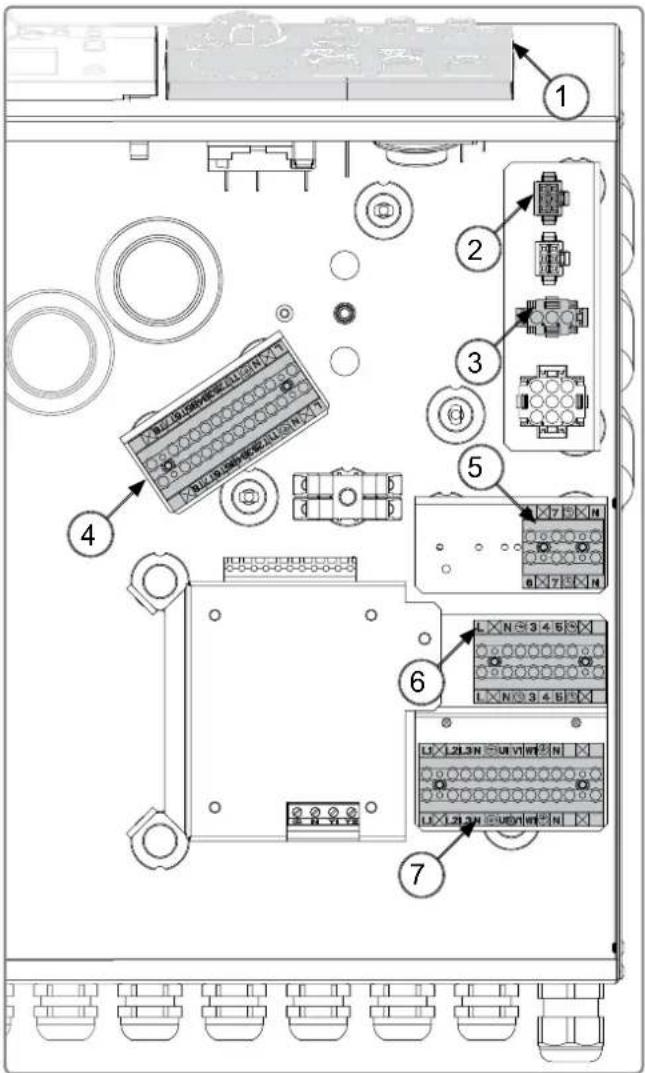

fi gure 3 - Équipement de base du tableau de commande

① Module thermostat
② Connecteur pour carte report d'alarme
③ Connecteur alimentation régulateur complémentaire RVS46
④ Bornier de raccordement brûleur
⑤ Bornier de raccordement pour libérer le fonctionnement brûleur

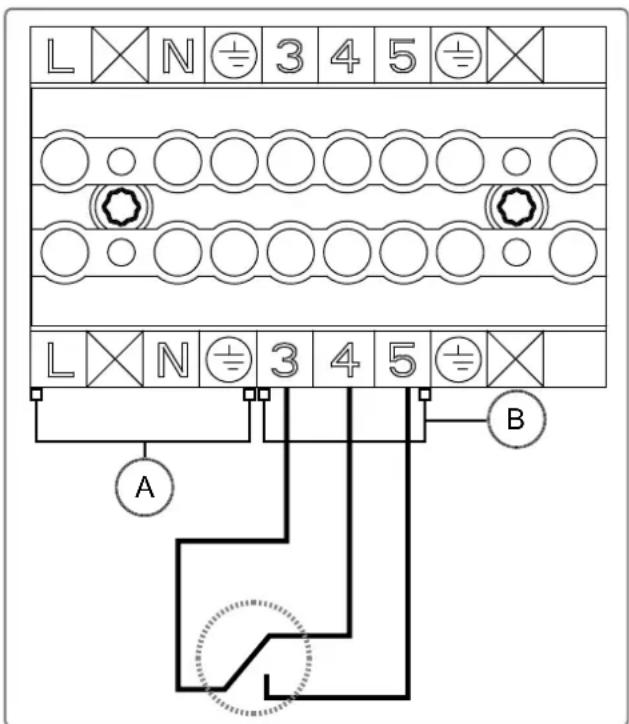

⑥ Bornier d'alimentation et de raccordement des dispositifs de sécurité spécifiques à l'installation
⑦ Bornier accessoire pour alimentation brûleur triphasé (non inclus dans la fourniture du tableau. À commander en accessoire).

2.7. Régulation/Régulateur

fi gure 4 - Régulation/Régulateur

① Afficheur AVS37 (fourni avec l'accessoire RVS46)
② Afficheur AVS37 (fourniture de base du tableau NAVISTEM B2000)
③ Régulateur complémentaire vendu en accessoire RVS46 (avec afficheur)
④ Régulateur RVS63 (fourniture de base du tableau NAVISTEM B2000)
⑤ Carte électronique de régulation (fourniture de base du tableau NAVISTEM B2000)

2.7.1. Régulateur de chauffage RVS63 + affi cheur AVS37

Régulateur permettant de :

• Piloter un brûleur une allure, deux allures ou modulant
• Piloter un circuit de chauffage direct
• Piloter deux circuits de chauffage ou un circuit de chauffage et une vanne-mélangeuse de protection du corps de chauffe en température retour
• Piloter une préparation d'eau chaude sanitaire
• Réaliser une cascade avec une ou plusieurs autres chaudières équipées d'un régulateur SIEMENS (Bus de communication LPB).

	ATTENTION :	Le régulateur RVS 63 est protégé à l’aide d’un fusible 6,3 A. La charge totale des consommateurs (pompes, vannes-mélangeuses, vanne d’isolement...) raccordés sur ce régulateur ne devra pas être supérieure à 6,3 A.
	ATTENTION :	L’ampérage maximum sur chacune des sorties pilotées ne doit pas dépasser 2 A. Les relais du régulateur de chauffage ne sont pas dimensionnés pour accepter une charge supérieure à cette valeur.
	DANGER :	L’utilisateur du tableau de commande NAVISTEM B2000 doit respecter les précautions d’emploi indiquées dans la notice du régulateur RVS63 inclus avec cet accessoire complémentaire.
	INFORMATION :	Les schémas de raccordement électrique (pompes, vannes, sondes de température...) sont fournis en fonction de la configuration hydraulique de l’installation, voir page 31, « Schémas hydrauliques et paramétrages ».

2.7.2. Carte de régulation NAVISTEM B2000

Carte permettant de :

• raccorder une vanne d'isolement ou une pompe chaudière
• renvoyer une synthèse des défauts au régulateur RVS63

ATTENTION :

L'ampérage maximum sur chacune des sorties pilotées ne doit pas dépasser 2 A. Les relais de la carte de régulation ne sont pas dimensionnés pour accepter une charge supérieure à cette valeur.

2.7.3. Régulateur de chauffage module complémentaire RVS46 (+ afficheur AVS37)

Régulateur non inclus dans le tableau de base (vendu comme accessoire complémentaire)

• Régulateur de chauffage esclave permettant de piloter un circuit de chauffage à vanne-mélangeuse.
• Une vanne-mélangeuse de protection en température retour : protection contre la condensation dans le corps de chauffe en acier lorsque les sorties du RVS63 sont déjà utilisées pour gérer deux circuits de chauffage.

	ATTENTION :	Le régulateur RVS 46 est protégé à l’aide d’un fusible 6,3 A. La charge totale des consommateurs (pompes, vannes-mélangeuses, vanne d’isolement...) raccordés sur ce régulateur ne devra être supérieure à 6,3 A.
	ATTENTION :	L’ampérage maximum sur chacune des sorties pilotées ne doit pas dépasser 2 A. Les relais du régulateur de chauffage ne sont pas dimensionnés pour accepter une charge supérieure à cette valeur.
	DANGER :	L’utilisateur du tableau de commande NAVISTEM B2000 doit respecter les précautions d’emploi indiquées dans la notice du régulateur RVS46 inclus avec cet accessoire complémentaire.
	INFORMATION :	Les schémas de raccordement électrique (pompes, vannes, sondes de température...) sont fournis en fonction de la configuration hydraulique de l’installation, voir page 31, « Schémas hydrauliques et paramétrages ».

3. INSTALLATION

3.1. Installation du tableau de commande

ATTENTION :

Le tableau de commande doit être monté et installé à l'endroit prévu sur la chaudière.

3.1.1. Ouverture du tableau de commande

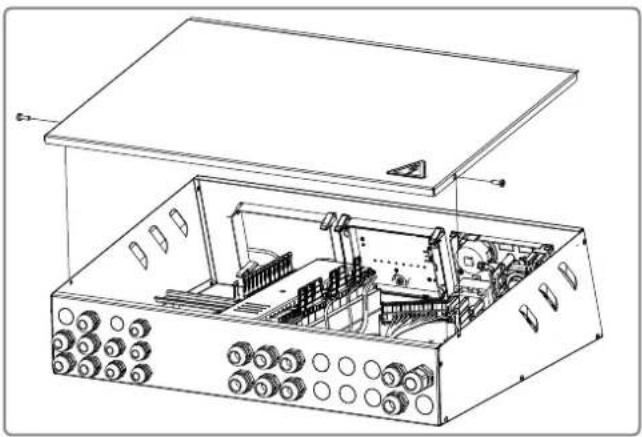

figure 5 - Ouverture du tableau de commande

Retirer les vis de fixation du capot.

DANGER :

Conserver les vis de fixation du capot du tableau de commande. Elles sont spécifiques et assurent la continuité de terre sur le capot du tableau.

3.1.2. Montage au-dessus de la chaudière

figure 6 - Montage du tableau de commande

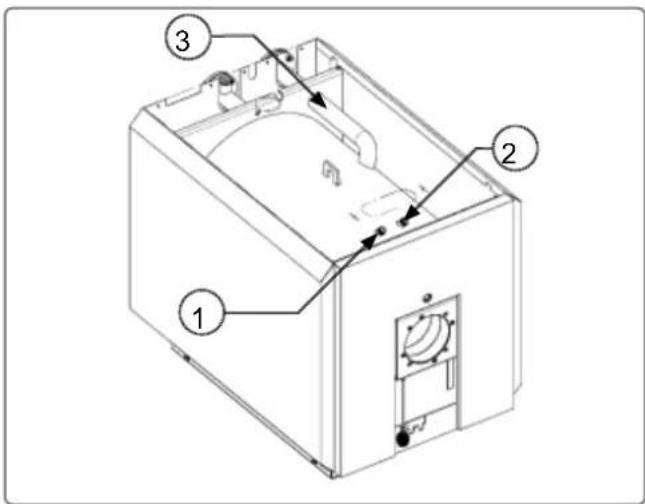

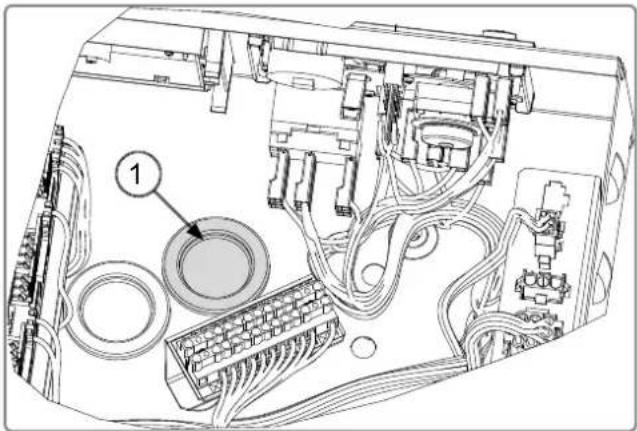

• Faire passer les trois capillaires (thermomètre, thermostat de régulation, thermostat de sécurité) à travers le trou oblong de la jaquette supérieure de la chaudière.
• Faire également passer la sonde départ chaudière à travers ce même trou oblong.
• Après la pose des capillaires, clipper le tableau de commande sur la jaquette supérieure de la chaudière à l'aide des goujons.
• Fixer le tableau de commande sur la jaquette supérieure de la chaudière à l'aide des vis à tôle incluses dans la livraison.

3.1.3. Montage sur le côté de la chaudière

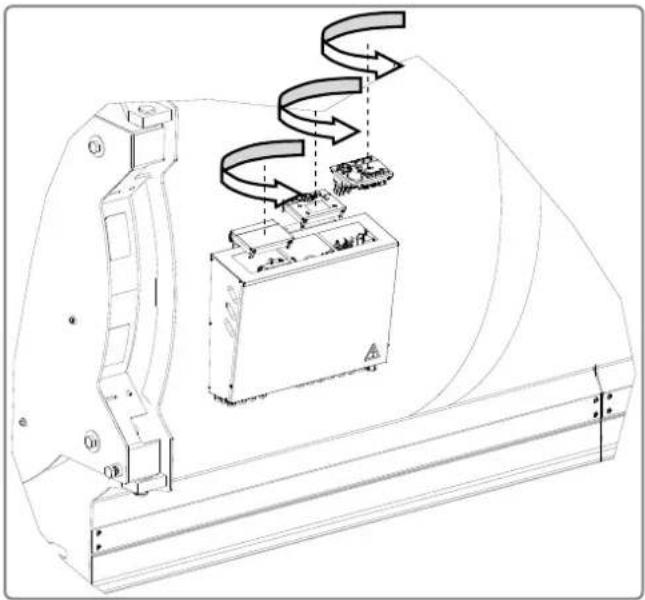

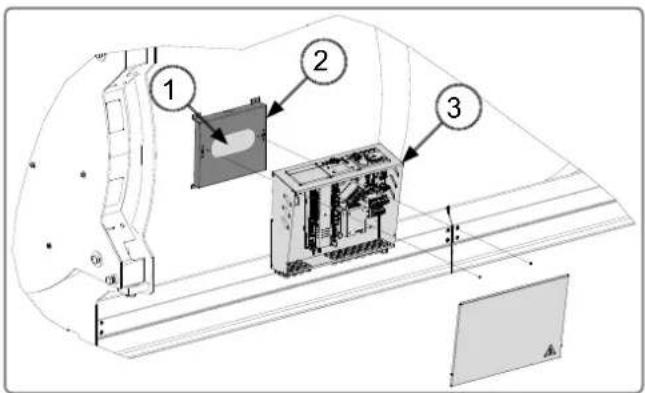

figure 7 - Montage du tableau de commande

• Faire passer les trois capillaires (thermomètre, thermostat de régulation, thermostat de sécurité) et la sonde départ chaudière à travers le trou oblong ① du support ②.
• Monter le tableau de commande ③ avec les goujons sur le support ② fixé sur la jaquette latérale de la chaudière.
• Fixer le tableau de commande sur le support situé sur la jaquette latérale de la chaudière à l'aide des vis à tôle incluses dans la livraison.

- Rotation des interfaces pour les remettre dans le sens de lecture pour l'utilisateur

ATTENTION :

Respecter le sens de rotation indiqué sur le schéma ci-dessus (sens antihoraire)

3.2. Montage des sondes (bulbes ou sonde départ à câble)

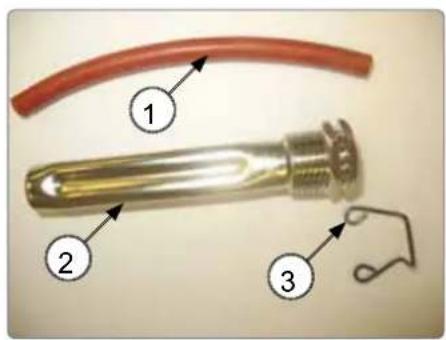

3.2.1. Doigt de gant trilobique

1 ou 2 sondes 3 sondes

figure 10 - Mise en place des sondes

Ⓐ : Joint mousse ∅ 8 mm
B : Sonde

• Pour obtenir une mesure de température sans erreur, introduire les sondes avec le joint mousse ∅ 8 mm.
• Le rayon de courbure minimum des capillaires est de 5 mm.
• Après l'installation, bloquer les sondes avec l'agrafe incluse dans l'ensemble de livraison du doigt de gant.

DANGER :

Ne pas remplir d'huile les tubes de protection. Ne pas utiliser de pâte thermoconductrice ou des produits similaires.

ATTENTION : Ne pas endommager ou détériorer les capillaires lors du montage.

3.2.2. LRP NT plus - LRP

① F4 : Thermostat de sécurité
② F5 : Thermostat de régulation

B2: Sonde chaudière (QAZ36) Thermomètre

③ B7: Sonde de retour (sonde d'applique, QAD36)

① F4: Thermostat de sécurité
② F5: Thermostat de régulation
B2: Sonde chaudière (QAZ36) Thermomètre
③ B7: Sonde de retour (sonde d'applique, QAD36)

3.2.3. LRR

① F4: Thermostat de sécurité
② F5: Thermostat de régulation
B2: Sonde chaudière (QAZ36) Thermomètre
③ B7: Sonde de retour (sonde à plongeur, QAZ36) à commander en accessoire. Non fournie avec le tableau de commande.

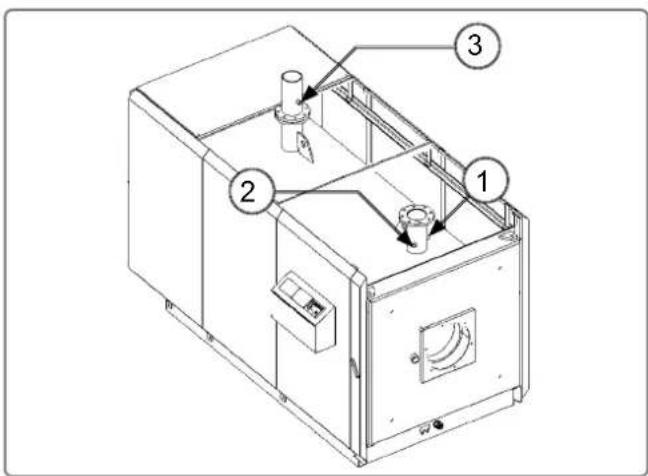

3.2.4. LR

① F4: Thermostat de sécurité
② F5: Thermostat de régulation
B2: Sonde chaudière (QAZ36) Thermomètre
③ B7: Sonde de retour (sonde à plongeur, QAZ36) à commander en accessoire. Non fournie avec le tableau de commande.

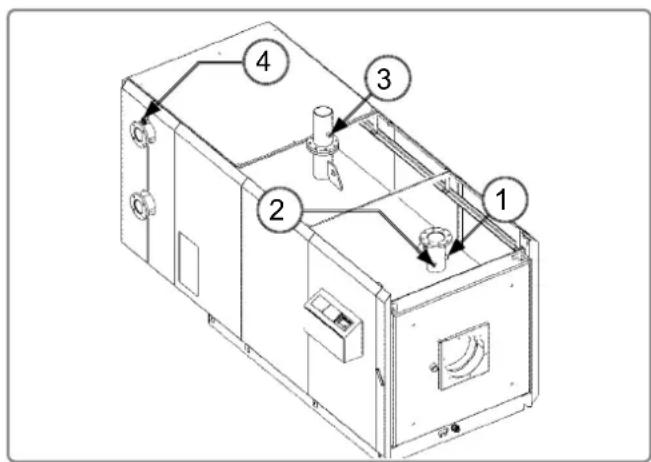

3.2.5. LRK

① F4: Thermostat de sécurité
② F5: Thermostat de régulation
B2: Sonde chaudière (QAZ36) Thermomètre
③ B7: Sonde de retour (sonde à plongeur, QAZ36) à commander en accessoire. Non fournie avec le tableau de commande.
④ S11: RT Thermostat du récupérateur (non inclu dans la fourniture du tableau de commande).

3.3. Raccordement électrique

	INFORMATION :	Le schéma électrique est joint au tableau de commande. Il est collé sous le couvercle de celui-ci.
	ATTENTION :	Ne pas tirer sur les câbles électriques et les éloigner des sources de chaleur
	ATTENTION :	N’effectuer les branchements électriques, en particulier le branchement au secteur, qu’après avoir exécuté tous les autres travaux de montage et d’installation.
	ATTENTION :	Les installations effectuées par le client (canaux de câbles, conduites de gaz ou de fioul, etc.) ne doivent pas être fixées à la jaquette de la chaudière !
	ATTENTION :	Le tableau de commande doit être monté et installé à l’endroit prévu sur la chaudière.

figure 16 - Passage des câbles

Zone de passage câbles signaux (TBT : tension inférieure à 20V DC).
Zone de passage câbles puissance (BT : tension comprise entre 50V AC et 400V AC).

DANGER :

Respecter les zones de passage des câbles et la séparation des câbles BT et TBT.

3.3.1. Schéma de câblage du tableau de commande

RVS 63 Thermostat de régulation Thermostat de secuire d'au Alimentation option Pompe chaudière ou vanne 2 voies pour isolement chaudière Carte Régulation Alimentation générale 230 V AC Sécurité externe Autorisation de fonctionnement brûleur ou raccordement régulation externe pour contrôle 1ère allure

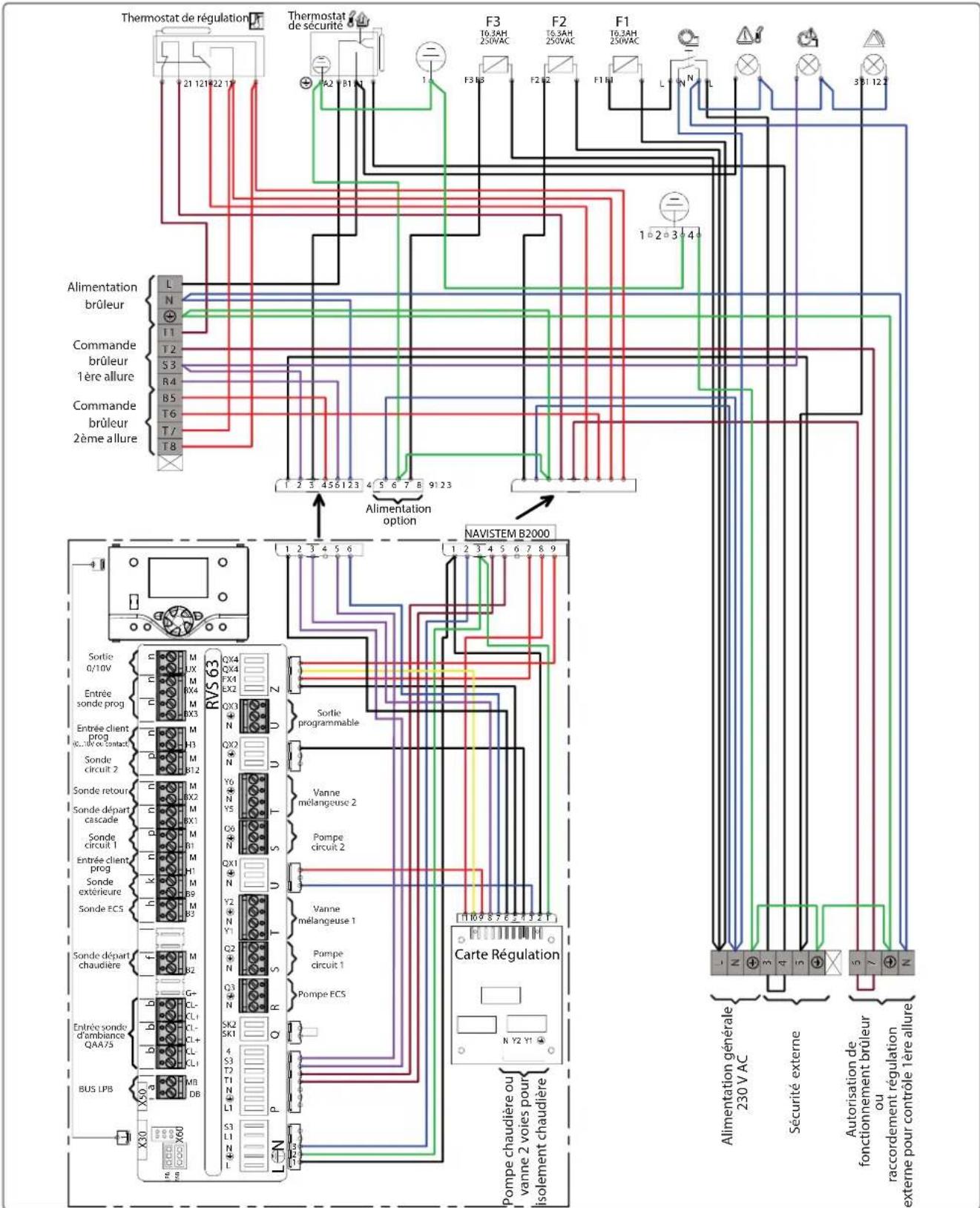

fi gure 17 - Schéma de câblage du tableau de commande

3.3.2. Passage du câble brûleur et de la sonde départ

figure 18 - Passage du câble brûleur et de la sonde départ

- Faire passer les câbles de branchement du brûleur et de la sonde départ chaudière à travers la membrane caoutchouc ① et les poser entre l'isolation et la jaquette de chaudière.

ATTENTION :

Ne pas enlever ou modifier l'isolation du corps de chaudière. Assurez-vous qu'il n'y a aucun contact direct entre les câbles et le corps de chauffe.

3.3.3. Passage des autres câbles de l'installation

Les autres câbles des différents éléments de l'installation (pompe, vannes-mélangeuses, sondes de température des circuits, report des défauts, câbles d'alimentation, etc.) peuvent être posés directement à l'arrière au tableau de commande à travers les presse-étoupes.

1 2 3 4 5 6 6

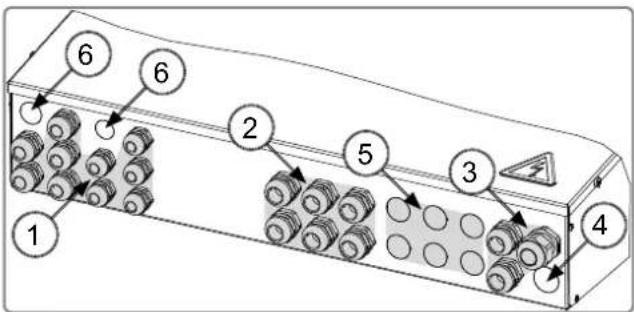

figure 19 - Passage des autres câbles

① Presse-étoupes pour les sondes et les signaux de l'installation
② Presse-étoupes pour les câbles des pompes et vannes-mélangeuses de l'installation
③ Presse-étoupes pour les câbles d'alimentation
④ Emplacement pour le presse-étoupe de l'alimentation brûleur en triphasé
⑤ Emplacement pour les presse-étoupes de la carte report d'alarme
⑥ Emplacement pour les presse-étoupes du régulateur optionnel

3.3.4. Raccordement de l'alimentation électrique du tableau et des sécurités externes

L×N÷345÷ L×N÷345÷ A B

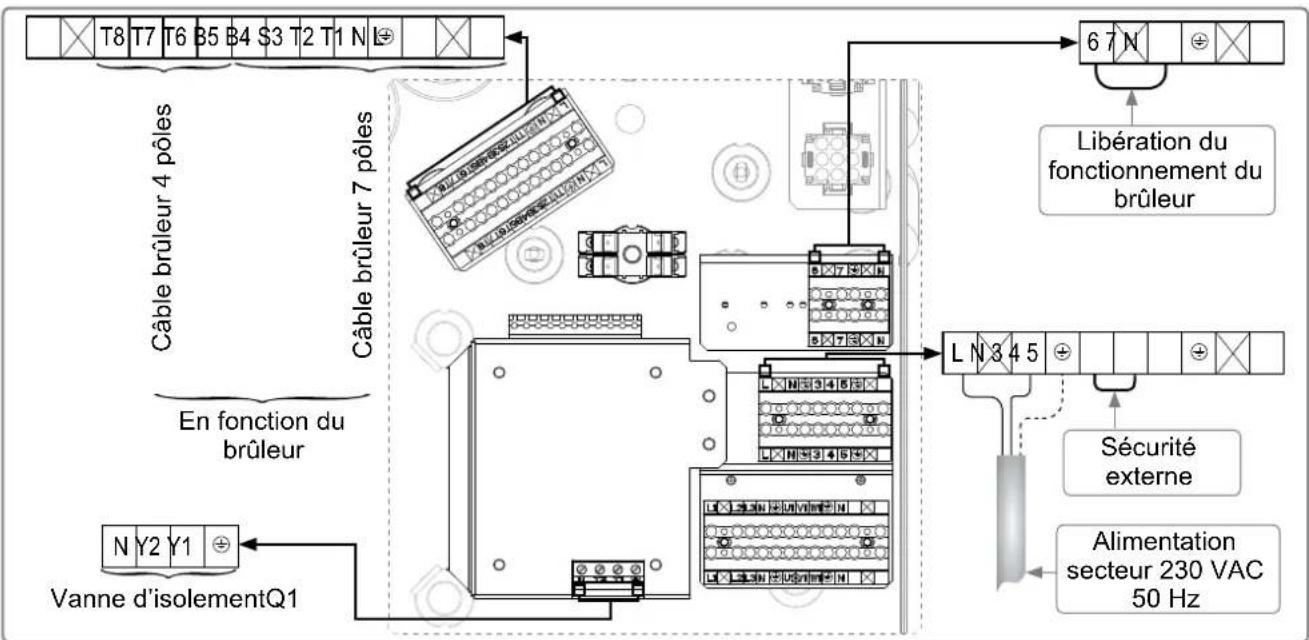

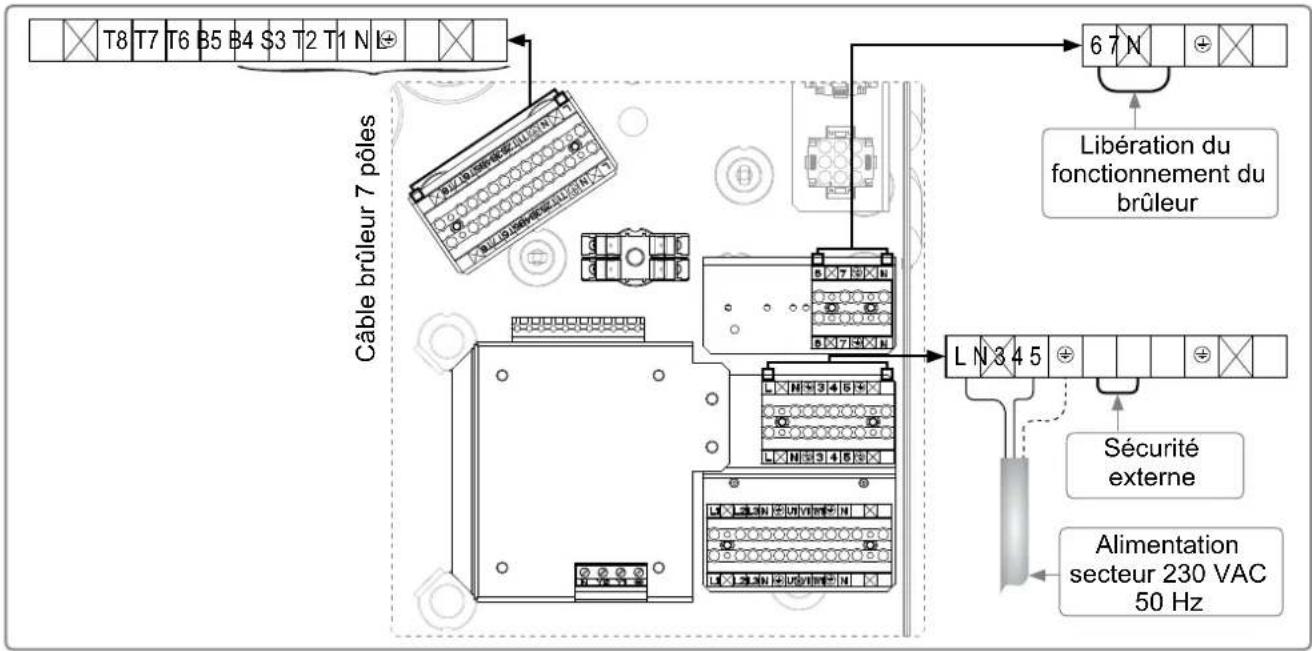

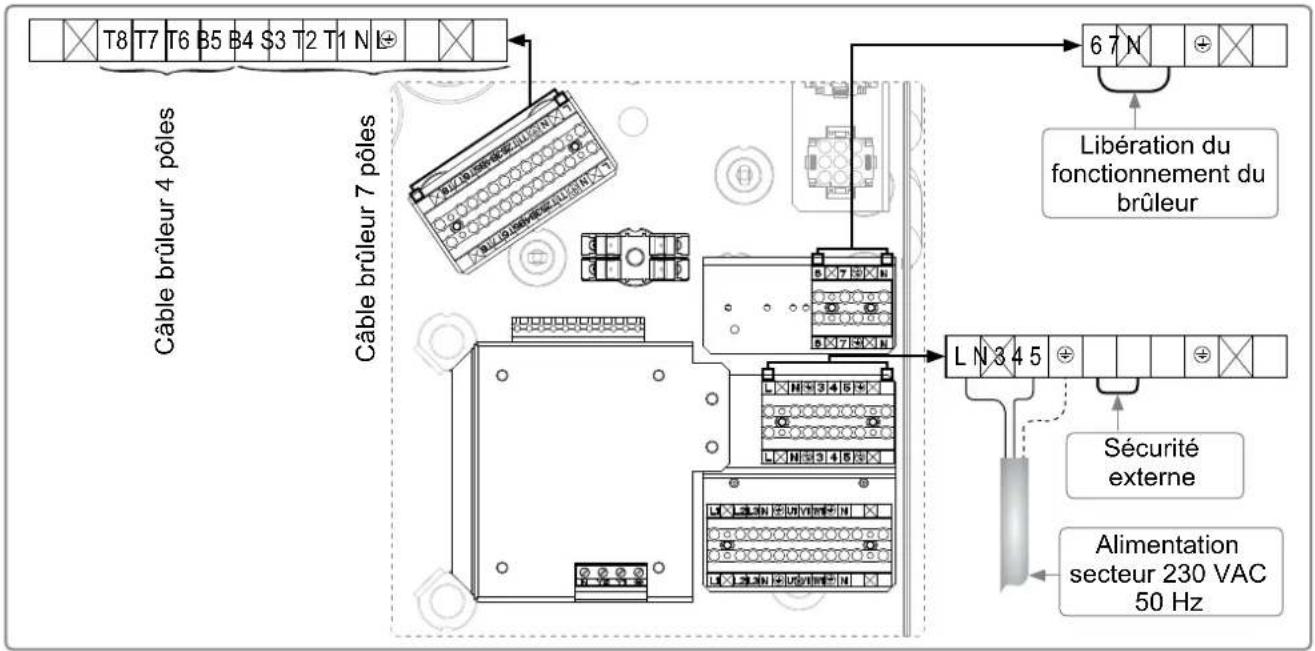

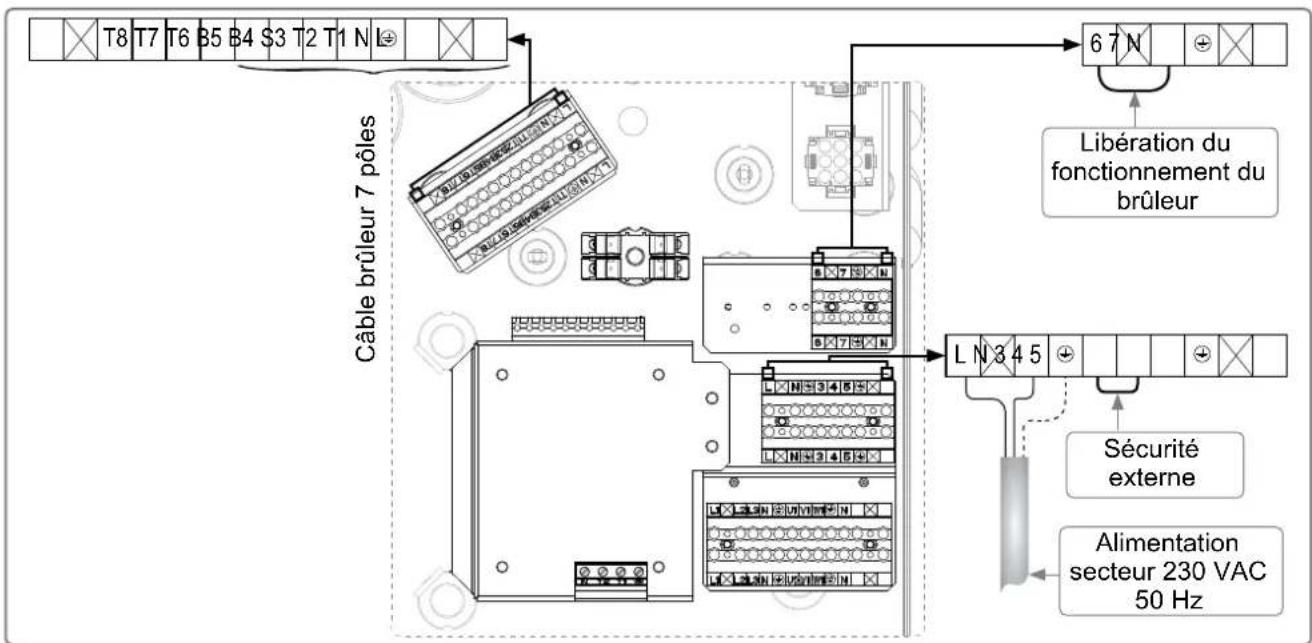

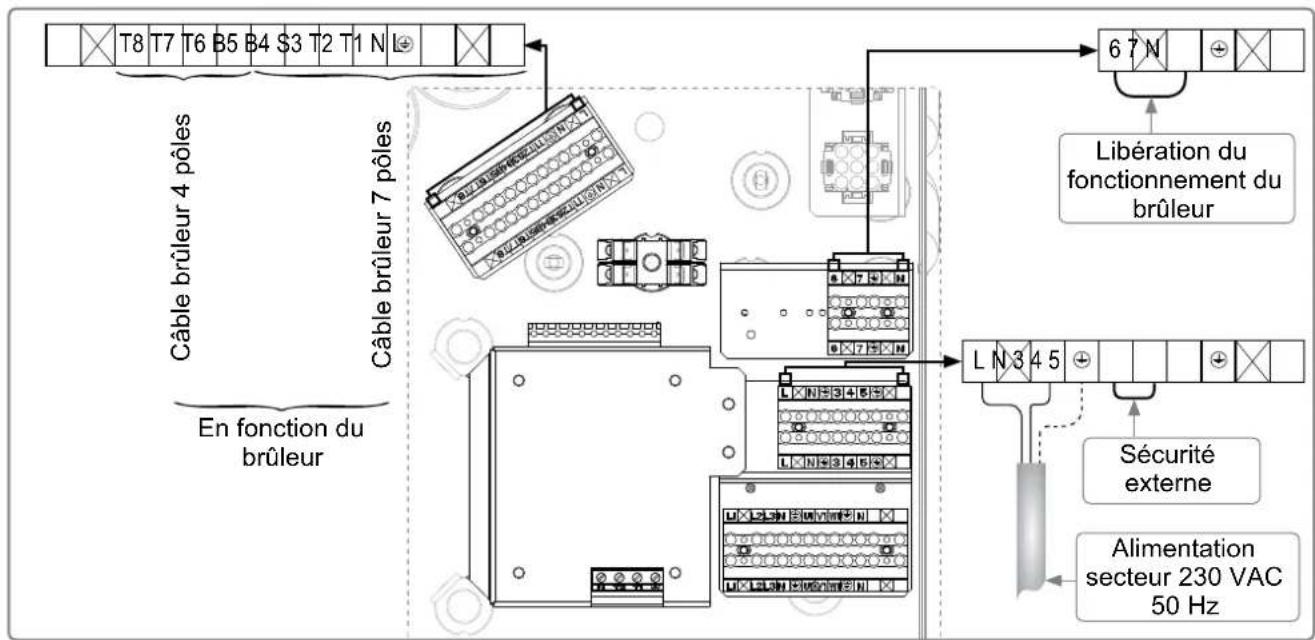

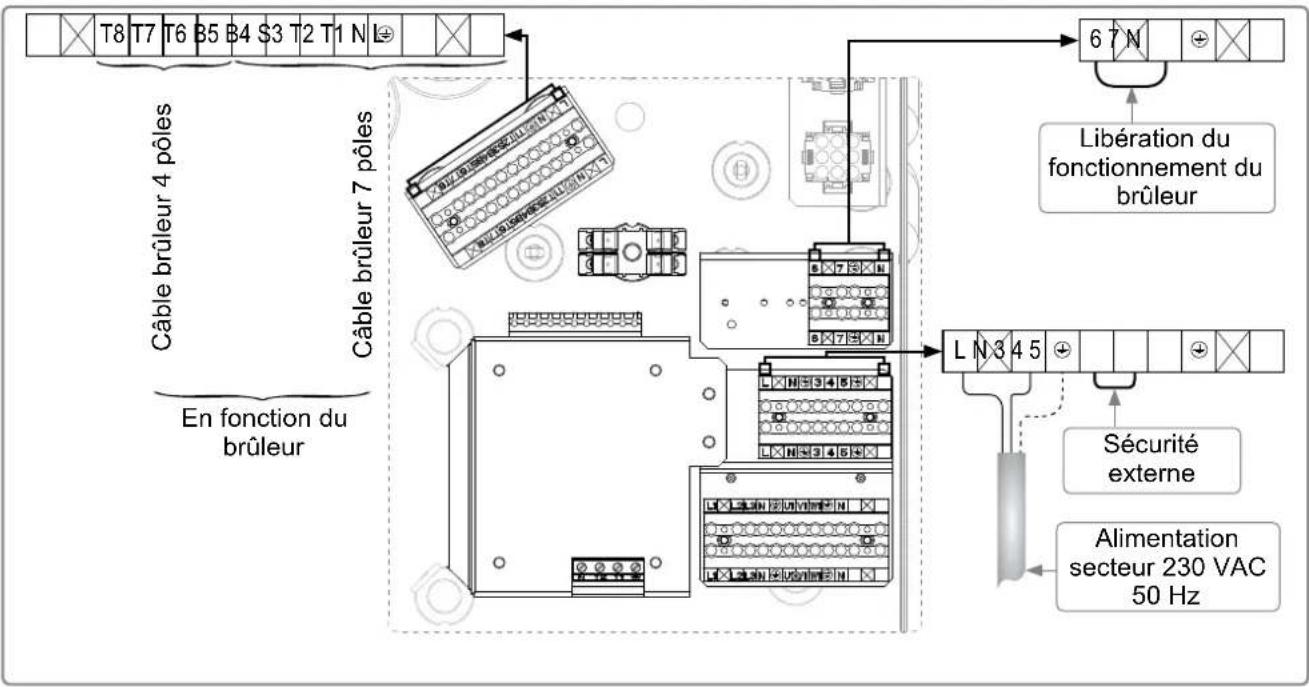

figure 20 - Raccordement de l'alimentation électrique du tableau et des sécurités externes

A Alimentation électrique du tableau de commande : 230 V AC 50 Hz Intensité maximum : 16 A Type de câble : 3 G 2,5 mm²

⑧ Raccordement des sécurités externes : 230 V AC 50 Hz Retirer le shunt entre 3 et 4 pour raccorder les sécurités externes Intensité maximum : 16 A Type de câble : 2,5 mm²

ATTENTION : Ne pas inverser la phase et le neutre.

ATTENTION : Ne jamais utiliser de prise de courant pour l'alimentation.

ATTENTION : Le tableau de commande doit être alimenté par des lignes spéciales protégées en départ du tableau électrique de la chaufferie par des disjoncteurs omnipolaires.

ATTENTION : Le conducteur de terre de protection doit être plus long que les conducteurs de phase et de neutre.

3.3.5. Raccordement brûleur

A B L N ① T1T253B455T617T8 O L N ② T1T253B455T617T8

figure 21 - Raccordement brûleur

Ⓐ Alimentation électrique du brûleur : 230 V AC 50Hz
Intensité maximum : 6,3A
Type de câble : 3 G 1,5 mm²
⑧ Commandes électriques du brûleur : 230V AC 50Hz
Intensité maximum : 6,3A
Type de câble : 3 G 1,5 mm²

ATTENTION :

Le conducteur de terre de protection doit être plus long que les conducteurs de phase et de neutre.

3.3.6. Raccordement du câble de libération du fonctionnement brûleur

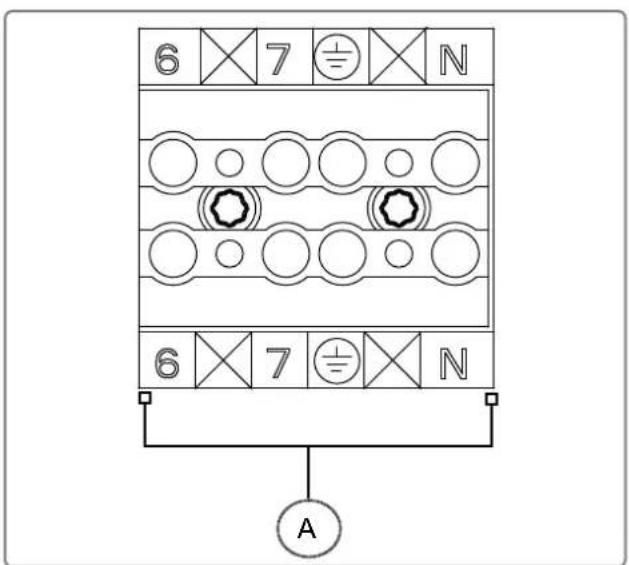

figure 22 - Raccordement du câble de libération du fonctionnement brûleur

Ⓐ Raccordement du câble de libération du fonctionnement brûleur : 230 V AC 50Hz Retirer le shunt entre 6 et 7 pour raccorder la régulation externe
Intensité maximum : 6,3 A
Type de câble : 1,5 mm²

3.3.7. Raccordement sur le régulateur de chauffage RVS63

INFORMATION : Pour plus de précisions, se reporter à la notice du régulateur RVS63.

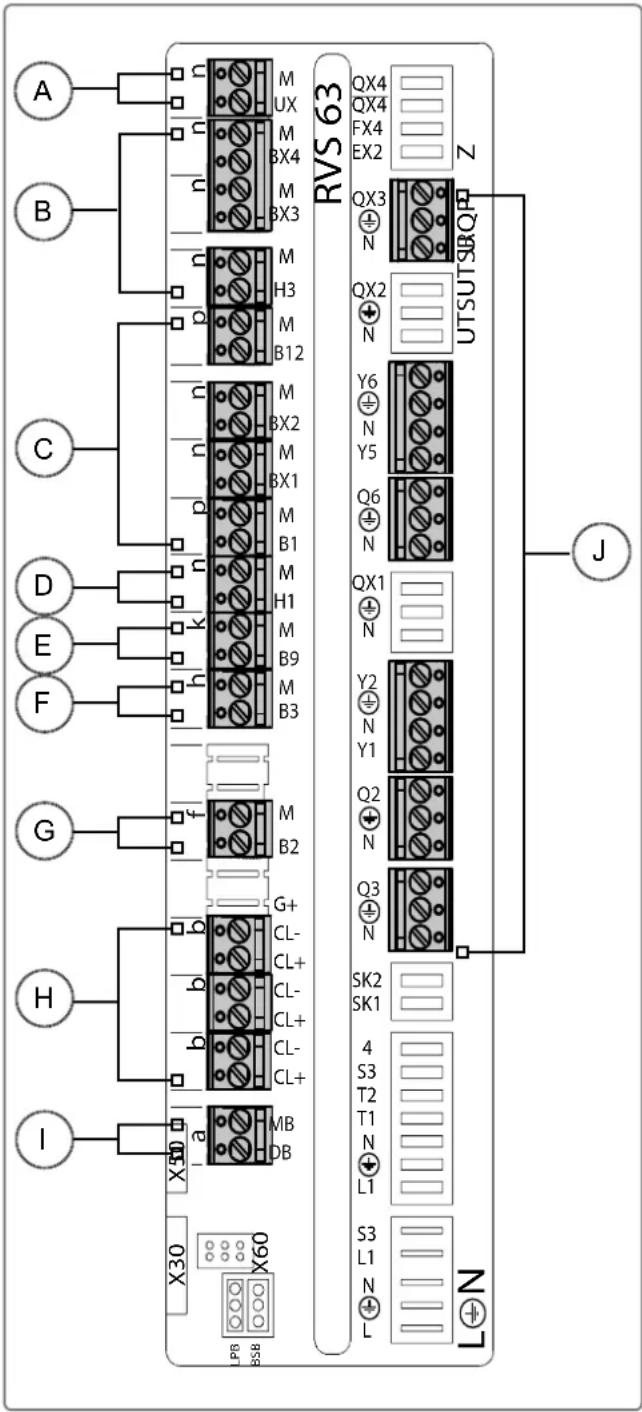

A B C D E F G H I X30 X60 RVS 63 QX4 QX4 FX4 EX2 QX3 N QX2 N Y6 N Y5 Q6 N QX1 N Y2 N Y1 Q2 N Q3 N SK2 SK1 4 S3 T2 T1 N L1 S3 L1 N L J UTSUTS BOPZ L+N

figure 23 - Raccordement sur le régulateur de chauffage RVS63

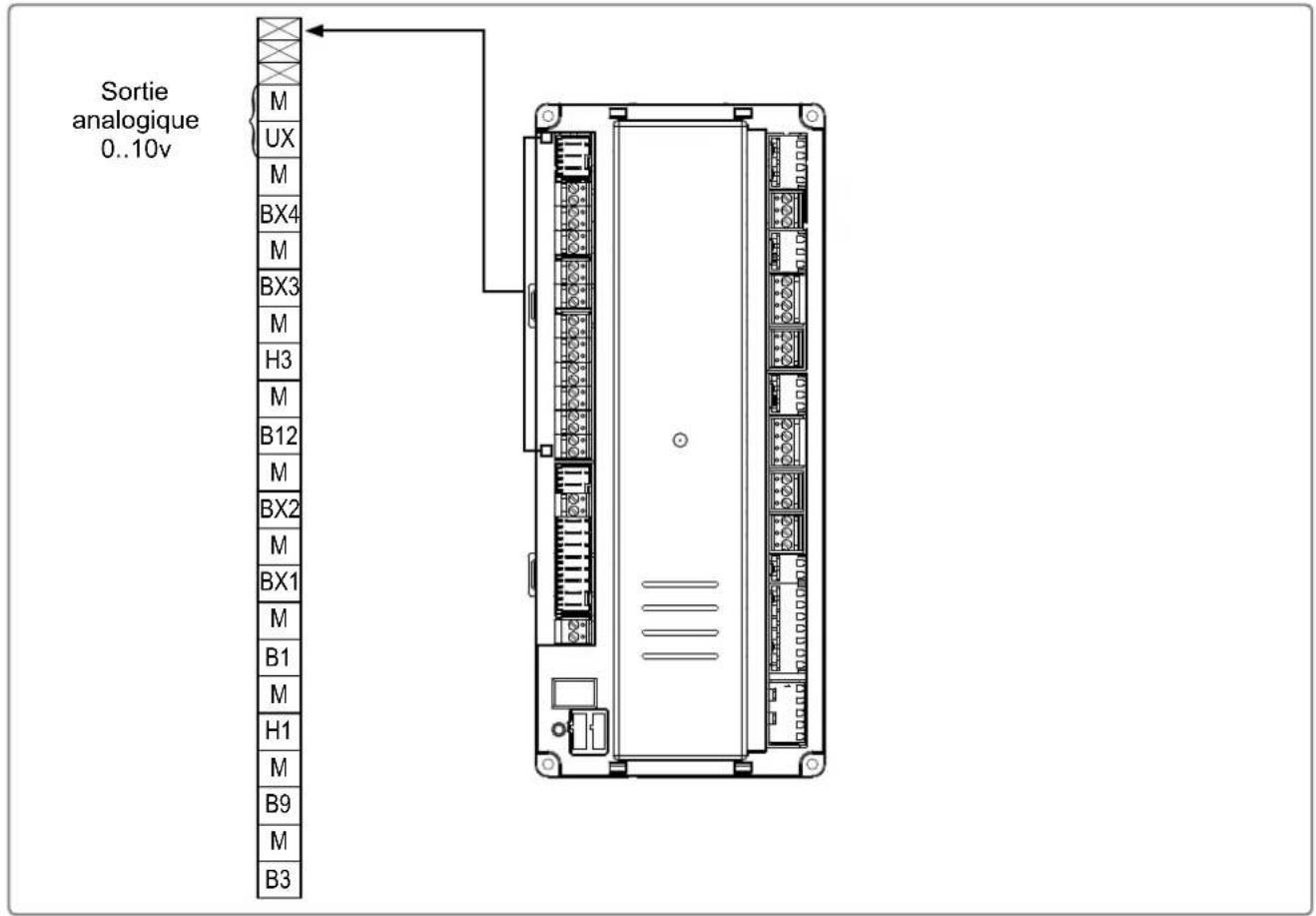

Ⓐ Raccordement sortie 0-10V : Intensité maximum : voir notice RVS63 Type de câble : 0,5 mm².
⑧ Raccordement des autres sondes et signaux : Maximum 20 V DC Intensité maximum : voir notice RVS63 Type de câble : 0,5 mm².
© Raccordement sondes d'applique QAD36 (2 sondes pour les circuits de chauffage, 1 sonde départ cascade, 1 sonde retour)
⑭ Entrée client programmable : Intensité maximum : voir notice RVS63 Type de câble : 0,5 mm².
E Raccordement sonde extérieure QAC34
⑤ Raccordement sonde ECS
© Raccordement sonde départ chaudière QAZ36
H Raccordement sonde d'ambiance QAA75
① Raccordement du bus de communication LPB Type de câble : 1,5 mm² pour longueur maximum 250m.
① Raccordement des pompes, vannes-mélangeuses et du report de défaut : 230 V AC 50Hz Intensité maximum par sortie : 2 A Intensité totale : 6,3 A Type de câble : 1,5 mm²

INFORMATION :

Pour le raccordement des câbles sur les sondes QAD36 et QAC34 se reporter aux éléments concernés.

INFORMATION :

Pour les détails de raccordement sur le régulateur RVS63, voir page 31, « Organigramme de sélection ».

3.3.8. Fermeture du tableau de commande

Lorsque tous les raccordements ont été réalisés, refermer le tableau de commande.

ATTENTION :

Pour la fermeture du tableau de commande, utilisez les vis précédemment retirées.

ATTENTION :

Vérifier également le bon serrage de chacun des presse-étoupes, afin qu'aucune connexion à l'intérieur du tableau ne puisse être sollicitée.

4. ACCESSOIRES COMPLÉMENTAIRES

Chaque accessoire complémentaire est livré avec une notice d'installation (montage et raccordement électrique) et d'utilisation.

4.1. Sondes de température

4.1.1. Sondes incluses dans la fourniture du tableau de commande

- 1 sonde à câble plongeur (sonde chaudière) QAZ36 : (CTN 10 kΩ ; à 25 °C) Réf. 059261

Montage: dans le doigt de gant de la chaudière (départ). QAZ36 : L=6m

Protection : IP43 Plage de mesure : 0..95 °C

- 1 sonde de température extérieure QAC34 : (CTN 1000 Ω ; à 25 °C) Réf. 059260

Installer la sonde au 2/3 de la hauteur de la façade nord ou nord-ouest. Ne pas l'installer au-dessus d'une fenêtre, ni sous l'avant-toit.
Raccordement : bornier 2 pôles
Protection : IP54 Plage de mesure : -50..	70 °C

- 4 sondes d'applique QAD36 (1 sonde de départ cascade / 1 sonde retour / 2 sondes départ des circuits de chauffage): (CTN 10 kΩ ; à 25 °C) Réf. 059592

Installer la sonde directement sur la conduite départ du circuit de chauffage ou sur le circuit de retour, ou sur la conduite départ commune de la cascade. Fixer la sonde d'applique QAD36 avec le collier de fixation sur le tuyau nu, sans pâte conductrice.
Raccordement : bornier 2 pôles
Protection : IP42 Plage de mesure : -30..	125 °C

4.1.2. Sondes non incluses dans la fourniture (accessoires à commander séparément)

- Sonde à plongeur QAZ36 (sonde de départ des circuits de chauffage ou sonde retour chaudière sur certains modèles): (CTN 10 kΩ ; à 25 °C)

Réf. 059816

Installer le doigt de gant directement sur la conduite départ du circuit de chauffage ou dans la conduite départ commune de la cascade ou dans la conduite retour.Installer la sonde de température QAZ36 dans le doigt de gant fourni avec la sonde. Introduire également le joint mousse ∅ 8 mm dans le doigt de gant.Le doigt de gant doit être installé sur la conduite à l’aide d’un manchon et doit plonger dans l’eau de chauffage circulant dans la tubulure.
Raccordement : câble longueur 6m	Doigt de gant : longueur 97mm,raccordement 1/2 NPT
Protection : IP42 Plage de mesure : 0..95 °C

- Sonde à câble plongeur (sonde ECS) QAZ36 : (CTN 10 kΩ ; à 25 °C) Réf. 059261

Montage : dans le doigt de gant sur le réservoir ECS, profondeur minimale 51mm.

QAZ36 : L= 6 m

Protection : IP42 Plage de mesure : 0..95 °C

- Sonde à câble plongeur (sonde gaz brûlés) : (PT 1000 Ω ; à 0 °C) Réf. 059815

Pour la mesure de la température des gaz brûlés. Montage : à l'aide d'un doigt de gant, profondeur minimale 51 mm.
Raccordement câble longueur 3 m.
Protection : IP54 Plage de mesure : -30..	240 °C

4.2. Centrale d'ambiance QAA75

- Centrale d'ambiance QAA75 : (CTN 10 kΩ; à 25 °C) Réf. 040954

Montage : mural suivant notice RVS63. Permet d'accéder à distance aux réglages du circuit de chauffage et de mesurer la température d'ambiance.

Raccordement bornier 2 pôles.

Protection : IP20 Plage de mesure : 15..25 °C

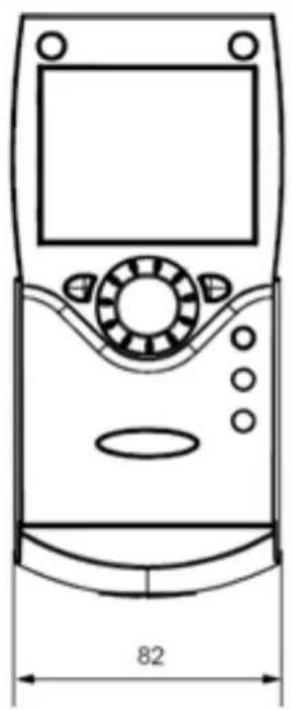

figure 24 - Sonde d'ambiance, commande à distance d'ambiance

4.3. Autres accessoires

Carte report d'alarme sans potentiel (A123) ......Réf. 059808

- Report des informations suivantes sous forme de contacts sans potentiel :

• Brûleur allure 1
• Brûleur allure 2
• Signal de dérangement brûleur
• Signal de dérangement thermostat de sécurité
• Signal de dérangement défauts externes (dispositifs de sécurité spécifiques à l'installation)

Carte report d'alarme sans potentiel (A123) + Module de réarmement à distance brûleur....Réf. 059809

- Report des informations suivantes sous forme de contacts sans potentiel:

• Brûleur allure 1,
• Brûleur allure 2
• Signal de dérangement brûleur
• Signal de dérangement thermostat de sécurité
• Signal de dérangement défauts externes (dispositifs de sécurité spécifiques à l'installation)
• Réarmement brûleur à distance (bouton de remise à zéro du brûleur suite à l'apparition d'un défaut sur celui-ci)

Interrupteur TÜV (Option utilisée en Allemagne)......Réf. 059810

- Bouton de test du thermostat de sécurité de la chaudière. Ce bouton permet de shunter le thermostat de régulation pour obliger le brûleur à fonctionner jusqu'à la coupure par le thermostat de sécurité.

Alimentation secteur triphasée ....Réf. 408503

• Bornier conseillé en cas de brûleur à courant triphasé et/ou de pompe à courant triphasé.
• Fourni avec le câble d'alimentation brûleur triphasé (longueur 3,5 m).

Option relais......Réf. 059813

- Relais (Intensité maximum 6 A) permettant de piloter le contact d'autorisation de fonctionnement du brûleur (T1-T2). Le relais devra être utilisé si la charge sur la borne T2 du bornier brûleur est supérieure à 2 A.

Câbles du brûleur

- Possibilité de fourniture de différents jeux de câbles équipés de connecteurs à fiches normalisés habituels à 4 ou 7 pôles et disponibles dans différentes longueurs.

Désignation Référence
Jeu de câbles brûleur monophasé 3,5 m avec rallonge	059811
Jeu de câbles brûleur monophasé 3,5 m sans rallonge	408385
Câble vanne de sécurité gaz 059814

INFORMATION :

Des jeux de câbles prêts au montage et garantissant une installation rapide et facile sont livrés avec les combinaisons de brûleurs et de chaudière LRP-UNIT et en combinaison avec les distributeurs.

5. UTILISATION DU TABLEAU DE COMMANDE

5.1. Mise en service

5.1.1. Réglage du thermostat de régulation à sa valeur maximum

F1 T6.3AH250VAC F2 T6.3AH250VAC F3 T6.3AH250VAC 1

figure 25 - Molette en position maximale

• Mettre la molette ① en position maximale afin de positionner l'axe du thermostat ;
• Retirer la molette ;

figure 26 - Mise en place du plot d'arrêt de la molette

• Mettre en place le plot d'arrêt ② de la molette à la position maximale.
• Remonter lamolette ① sur l'axe du thermostat.

ATTENTION :

Le thermostat de régulation doit être réglé à sa consigne maximum pour éviter les interférences avec le régulateur électronique RVS63.

5.1.2. Mise sous tension du tableau de commande

Basculer le disjoncteur omnipolaire général de l'armoire chaufferie sur la position ON.

DANGER :

Une fois le disjoncteur de l'installation réarmé certaines parties du tableau sont sous tension.

5.1.3. Paramétrage du régulateur RVS63

INFORMATION :

Voir paragraphe 6 et la notice du régulateur RVS63 incluse dans le tableau de commande pour réaliser le paramétrage du régulateur de chauffage.

5.1.4. Mise sous tension du brûleur

1

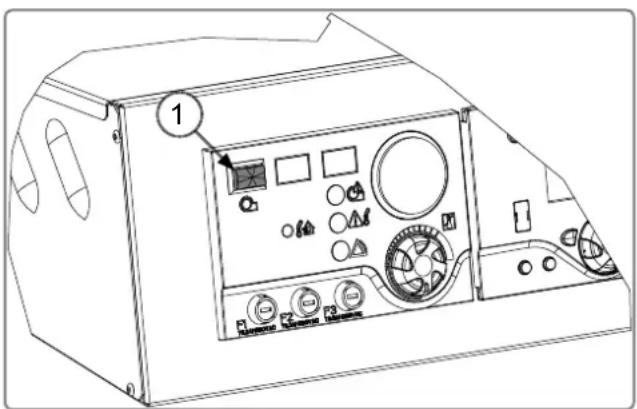

fi gure 27 - Interrupteur ON/OFF du brûleur

- Interrupteur ON/OFF ① de l'alimentation électrique du brûleur.

INFORMATION : L'interrupteur est éclairé lorsque le brûleur est sous tension.

5.2. Dépannage

DANGER :

Avant toute intervention dans le tableau de commande, couper l'alimentation générale du tableau au niveau du disjoncteur de l'armoire électrique de la chaufferie.

DANGER :

L'interrupteur du module thermostat coupe uniquement l'alimentation électrique du brûleur. Certains éléments du tableau et notamment les régulateurs restent sous tension lorsque cet interrupteur est OFF.

5.2.1. Défaut sur l'affi cheur AVS37 du régulateur RVS63

INFORMATION :

Voir la notice du RVS63 incluse dans le tableau de commande pour identifi en la cause du défaut et résoudre le problème rencontré par le régulateur.

5.2.2. Voyant surchauffe éclairé

Si le voyant surchauffe est éclairé, rechercher la cause de la surchauffe et réparer si nécessaire. Une fois le problème résolu, il est nécessaire de réarmer manuellement le thermostat de sécurité qui s'est déclenché suite à la surchauffe.

ATTENTION :

Le réarmement du thermostat de sécurité n'est possible que si la température est descendue de 20°C par rapport à la température de surchauffe 110°C.

F1 T6 250VAC F2 T6.3AH250VAC

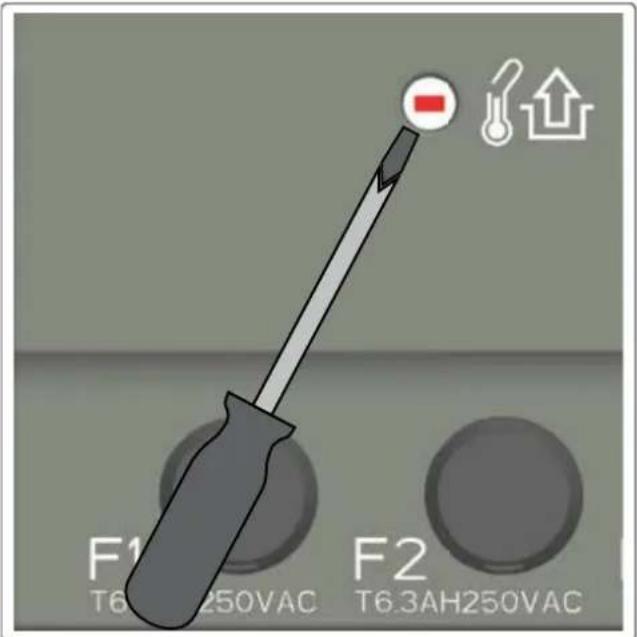

fi gure 28 - Réarmement du thermostat de sécurité

- Utiliser un tournevis pour réarmer le thermostat de sécurité

5.2.3. Voyant défaut externe éclairé

Si le voyant défaut externe est éclairé, reportez-vous à l'appareil externe qui est raccordé aux bornes 3, 4 et 5 du tableau de commande, pour connaître le défaut, trouver la cause et le faire disparaître. Il n'est pas nécessaire de procéder à un réarmement sur le tableau de commande.

L'affi chage du dérangement disparaît dès que l'erreur est supprimée.

5.2.4. Voyant défaut brûleur éclairé

Si le voyant défaut brûleur est éclairé, reportez-vous à la documentation du brûleur, pour connaître le défaut, trouver la cause et le faire disparaître. Il n'est pas nécessaire de procéder à un réarmement sur le tableau de commande.

INFORMATION :

L'affi chage du dérangement disparaît dès que l'erreur est supprimée et que le brûleur est réarmé.

5.2.5. Remplacement des fusibles

F1 T6 3AH250VAC F2 T6 3AH250VAC F3 T6 3AH250VAC

fi gure 29 - Emplacement des fusibles

• Le fusible F1 protège la ligne brûleur
• Le fusible F2 protège la régulation du tableau NAVISTEM B2000
• Le fusible F3 protège la régulation complémentaire vendue en accessoire.

INFORMATION :

Tous les fusibles utilisés sur le tableau de commande ont les caractéristiques suivantes : Fusible 5x20 T6.3 AH250 V AC.

ATTENTION :

Respecter le calibre des fusibles. Ne jamais remplacer par un fusible de calibre supérieur.

6. SCHÉMAS HYDRAULIQUES ET PARAMÉTRAGES

6.1. Symboles utilisés dans les schémas

Symbole Fonction Symbole Fonction
	Vanne d'isolement ouverte Vanne d'équilibrage
	Vanne 2 voies motorisée		Vanne 3 voies motorisée
	Pompe Sonde extérieure
	Sonde température

6.2. Liste des schémas

BRÛLEUR....32

1 allure....32
2 allures....34

modulant 3 points....36

modulant 0...10 Volts....38

CHAUDIÈRE SEULE 40

LRPK / LRP NT+, gestion de la protection départ avec action sur les consommateurs ....40

LRP / LRK / LR / LRR, gestion de la protection des retours avec action sur les consommateurs....43

LRP / LRK / LR / LRR, gestion de la protection des retours sans pilotage des consommateurs obligatoire ..... 46

CASCADE HOMOGÈNE 49

LRPK / LRP NT+, gestion de la protection départ avec action sur secondaires 49

LR / LRR / LRP / LRK, gestion de la protection des retours sur action pompe chaudière et gestion des secondaires....53

LR / LRR / LRP / LRK, gestion de la protection des retours via vanne 3 voies sans obligation d'action sur les consommateurs....57

CASCADE MIXTE....61

LRP NT+ avec LRP / LR, protection des retours par vanne 3 voies....61

DEMANDE DE CHALEUR....67

Gestion des secondaires....67

BRÛLEUR - 1 allure

A. SCHÉMA HYDRAULIQUE

B8 RVS63 B2 CHAUDIERE TRADITIONNELLE BRULEUR 1 ALLURE

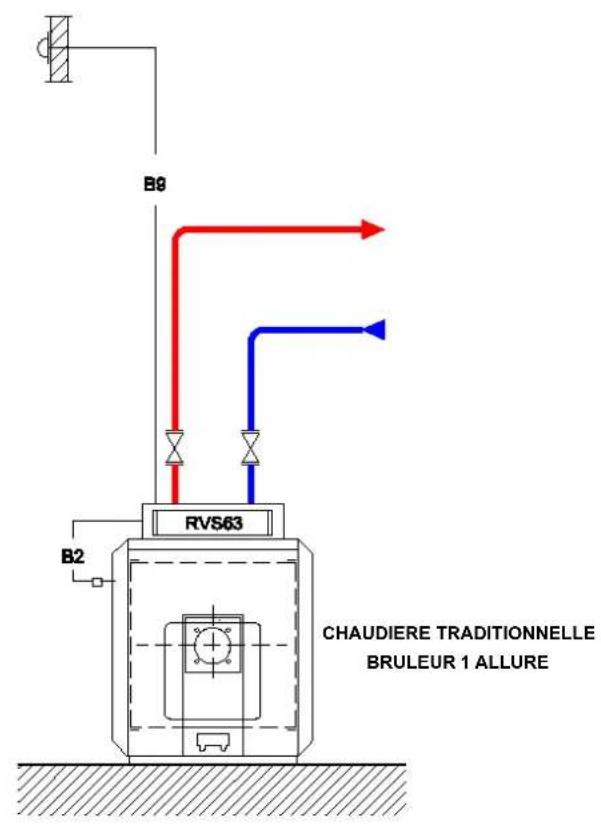

figure 30 - Schéma Brûleur 1 allure

B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N Câble brûleur 7 pôles 6 7 N Libération du fonctionnement du brûleur L N 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 31 - Raccordement électrique

BRÛLEUR - 1 allure

C. CONFIGURATION

Effectuer le raccordement électrique du brûleur.
Effectuer les réglages suivants :

- Menu Configuration

Régler le type de générateur

Régler la gestion des défauts

Type de générateur (5770) 1 allure

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

D. VALIDATION

- Menu Test des entrées/sorties

Contrôler les sorties

Retour à zéro des sorties

En option :

Contrôler les entrées

Test des relais (7700) 1ère allure du brûleur T2

Test des relais (7700) Pas de test

Panne de brûleur S3 (7870) ... 1ère allure du brûleur E1 (7881) ...

BRÛLEUR - 2 allures

A. SCHÉMA HYDRAULIQUE

B9 RVS63 B2 CHAUDIERE TRADITIONNELLE BRULEUR 2 ALLURES

figure 32 - Schéma Brûleur 2 allures

B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N Câble brûleur 4 pôles Câble brûleur 7 pôles 6 7 N Libération du fonctionnement du brûleur LN 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

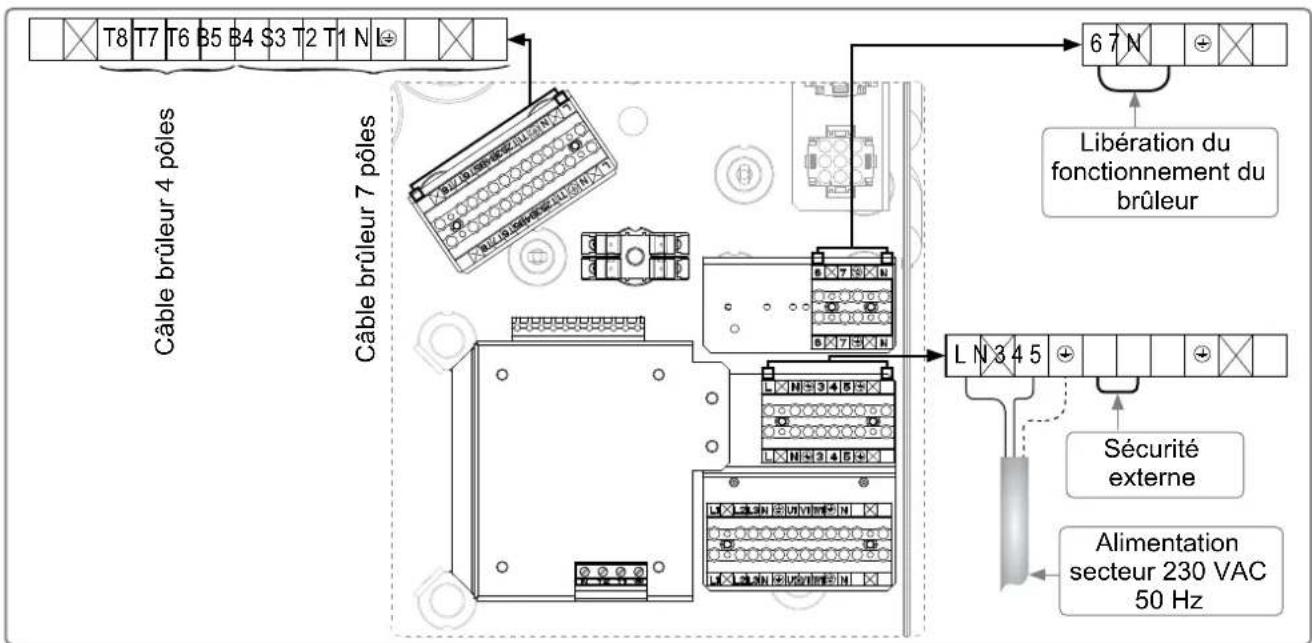

figure 33 - Raccordement électrique

BRÛLEUR - 2 allures

C. CONFIGURATION

Effectuer le raccordement électrique du brûleur.
Effectuer les réglages suivants :

- Menu Configuration

Régler le type de générateur

Régler la gestion des défauts

Type de générateur (5770) 2 allures

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

D. VALIDATION

- Menu Test des entrées/sorties

Contrôler les sorties

Retour à zéro des sorties

En option :

Contrôler les entrées

Test des relais (7700) 1ère allure du brûleur T2

Test des relais (7700) 1ère + 2ème allure du brûleur T2 / QX4

Test des relais (7700) Pas de test

Panne de brûleur S3 (7870) ... 1ère allure du brûleur E1 (7881) ... Entrée EX2 (7912) ...

BRÛLEUR - modulant 3 points

A. SCHÉMA HYDRAULIQUE

B9 RVS63 B2 CHAUDIERE TRADITIONNELLE BRULEUR MODULANT 3 POINTS

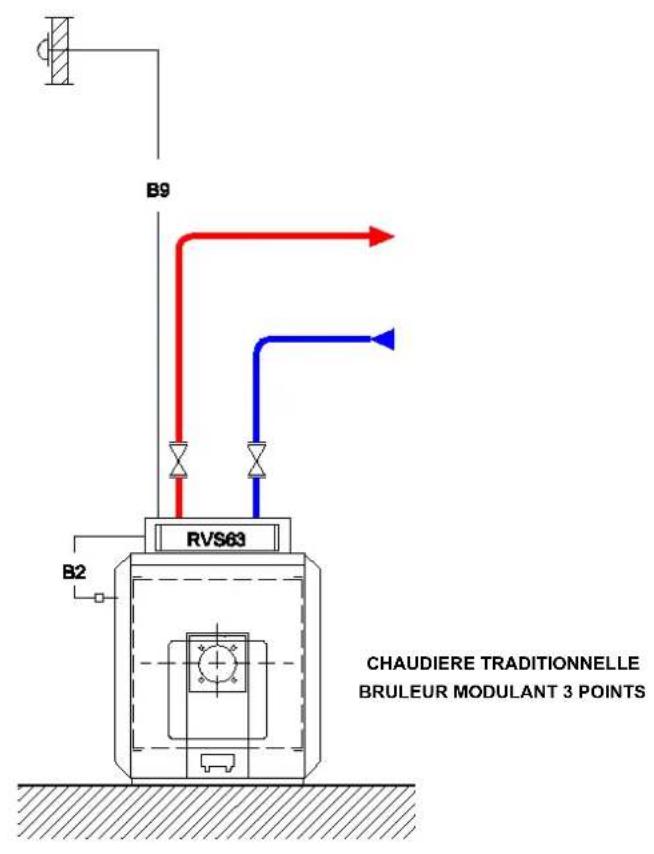

figure 34 - Schéma Brûleur modulant 3 points

B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N Câble brûleur 4 pôles Câble brûleur 7 pôles 6 7 N Libération du fonctionnement du brûleur L N 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 35 - Raccordement électrique

BRÛLEUR - modulant 3 points

C. CONFIGURATION

Effectuer le raccordement électrique du brûleur.
Effectuer les réglages suivants :

- Menu Configuration

Régler le type de générateur

Régler la gestion des défauts

N° Ligne Valeur

Type de générateur (5770) 3 points modulant

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

- Menu Chaudière

Adapter le temps de course du brûleur ⚠️ Niveau d'accès OEM △

Temps de course servom. volet (2232)

...

BRÛLEUR - modulant 0...10 Volts

A. SCHÉMA HYDRAULIQUE

B9 RVS63 B2 CHAUDIERE TRADITIONNELLE BRULEUR MODULANT 0/10V

figure 36 - Schéma Brûleur modulant 0...10 Volts

B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N Câble brûleur 7 pôles 6 7 N Libération du fonctionnement du brûleur LN 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 37 - Raccordement électrique

BRÛLEUR - modulant 0...10 Volts

figure 38 - Branchement du régulateur

C. CONFIGURATION

Effectuer le raccordement électrique du brûleur.
Effectuer les réglages suivants :

- Menu Configuration

Régler le type de générateur

Régler la gestion des défauts brûleur

N° Ligne Valeur Type de générateur (5770) UX modulant Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

D. VALIDATION

- Menu Test des entrées/sorties

Contrôler les sorties

Libérer le brûleur

Tester la sortie modulante

Réinitialiser sortie UX

Retour à zéro des sorties

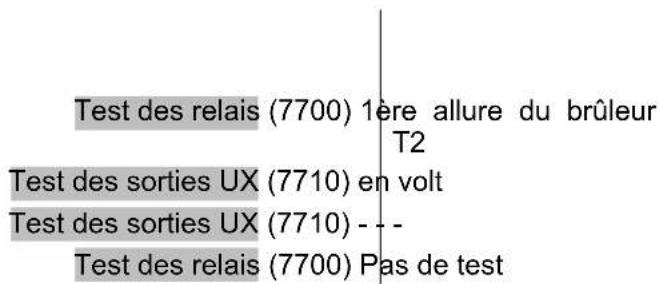

Test des relais (7700) 1ère allure du brûleur T2 Test des sorties UX (7710) en volt Test des sorties UX (7710) - - Test des relais (7700) Pas de test

CHAUDIÈRE SEULE -

LRPK / LRP NT+, gestion de la protection départ avec action sur les consommateurs

A. SCHÉMA HYDRAULIQUE

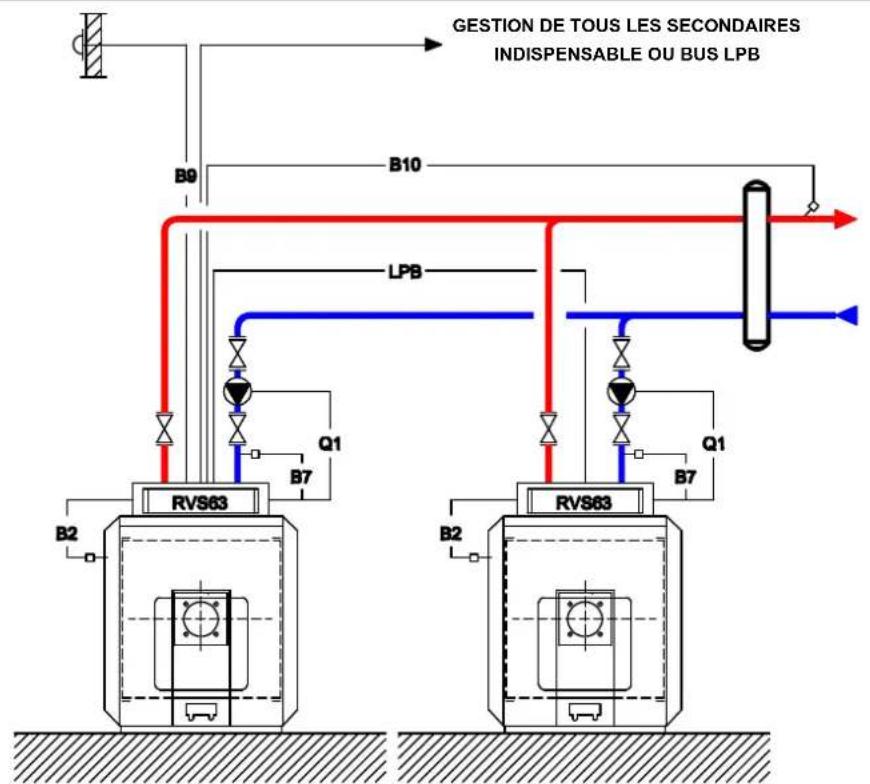

GESTION DE TOUS LES SECONDAIRES INDISPENSABLE OU BUS LPB B9 B7 RVS63 CHAUDIERE TRADITIONNELLE 1, 2 ALLURES OU MODULANT B2 ENTREE/SORTIE CONDENSEUR AVEC DEBIT MINI A RESPECTER

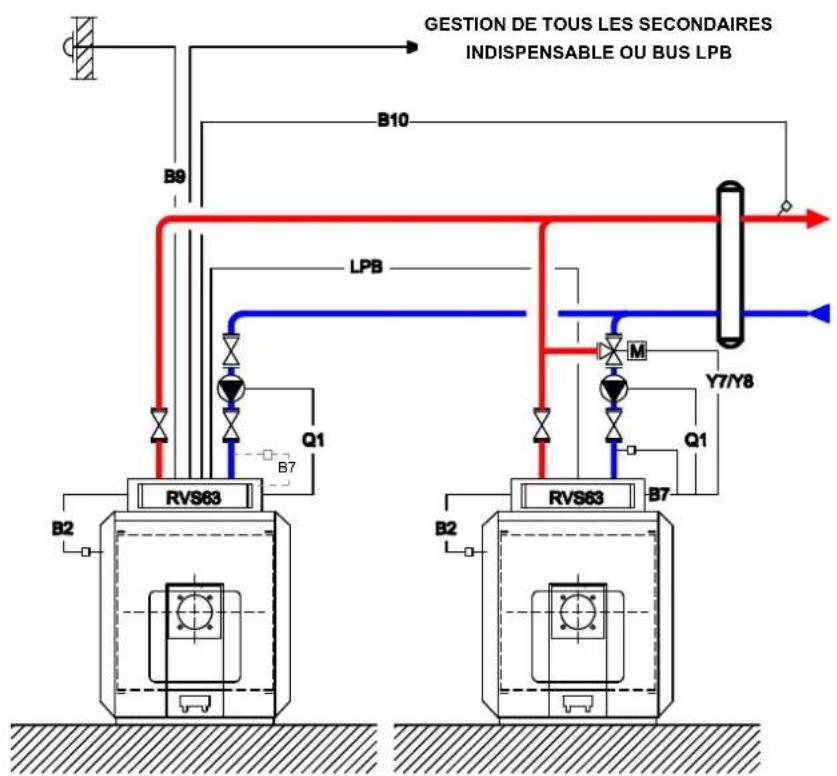

figure 39 - Schéma Chaudière seule - LRPK / LRP NT+

B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N Câble brûleur 4 pôles Câble brûleur 7 pôles En fonction du brûleur Libération du fonctionnement du brûleur L N 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

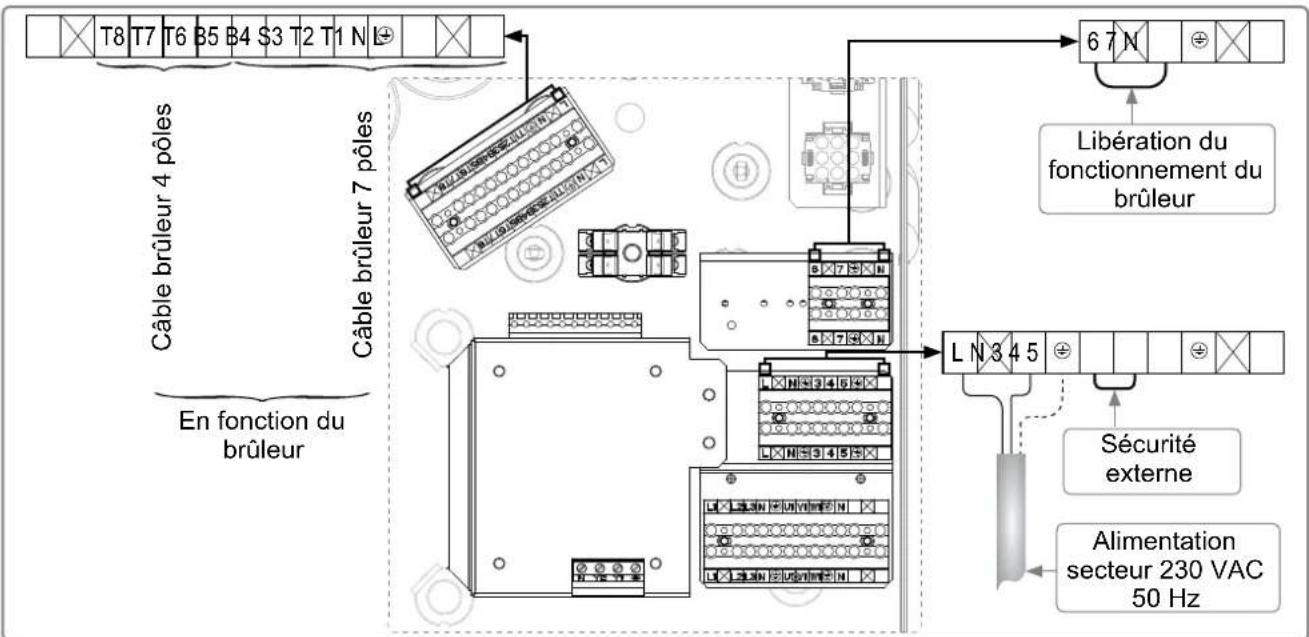

figure 40 - Raccordement électrique

CHAUDIÈRE SEULE - LRPK / LRP NT+

M UX M BX4 M BX3 M H3 M B12 M CL- BX2 M BX1 M MB B1 DB Contrôleur de débit (en option) Sonde extérieure B9 Sonde retour chaudière B7 (en option) Sonde chaudière B2

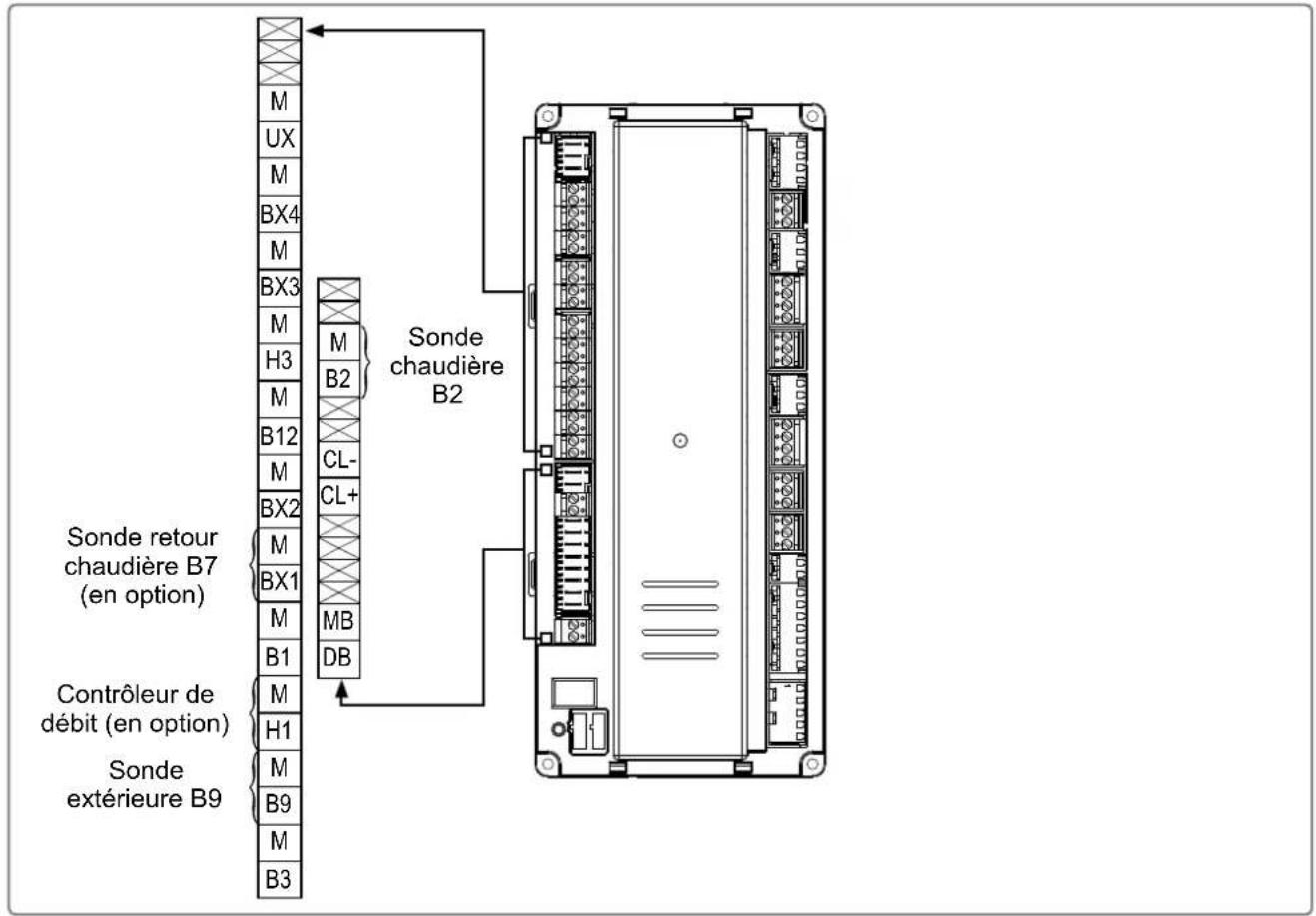

figure 41 - Branchement du régulateur

C. CONFIGURATION

Effectuer le montage et les raccordements électrique des sondes.
Effectuer la mise en route de la chaudière.
Régler la date et l'heure :

- Menu Heure et date

Régler l'heure

Régler la date

Régler l'année

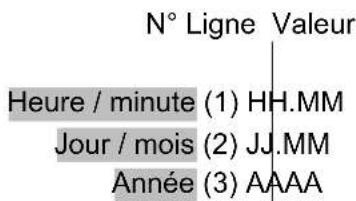

N° Ligne Valeur Heure / minute (1) HH.MM Jour / mois (2) JJ.MM Année (3) AAAA

Configurer le brûleur suivant son type (voir page 32, « Brûleur » et suivantes) et penser à activer la gestion des défauts.

- Menu Chaudière

Type de chaudière (5770) suivant chaudière

- Menu Configuration

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

CHAUDIÈRE SEULE - LRPK / LRP NT+

Effectuer les réglages de la chaudière :

- Menu Chaudière

Température départ mini de la chaudière

Température départ maxi de la chaudière Puissance nominale de la chaudière (Puissance maxi)

Puissance de base de la chaudière (Puissance mini)

Suppression du délestage pompe chaudière. △ Niveau d'accès OEM △

Consigne mini (2210) 50 °C (pour le fioul)

60 °C (pour le gaz)

Consigne maxi (2212) 85 °C

Puissance nominale (2330) en fonction de la

Puissance de base (2331) en fonction de la

Del. démar. pompe chaudière (2261)

arrêt

Effectuer la gestion des secondaires (voir page 32, « Brûleur ») : indispensable pour assurer la température départ mini.
Sur les LRPK avec option contrôleur de débit :

- Menu Configuration

Fonction entrée H1 (5950) Générateur bloqué

Si présente, définir la sonde retour :

- Menu Configuration

Entrée sonde BX1 (5931) Sonde retour B7

CHAUDIÈRE SEULE -

LRP / LRK / LR / LRR, gestion de la protection des retours avec action sur les consommateurs

A. SCHÉMA HYDRAULIQUE

GESTION DE TOUS LES SECONDAIRES INDISPENSABLE OU BUS LPB B9 Q1 B7 RVS63 CHAUDIERE TRADITIONNELLE 1, 2 ALLURES OU MODULANT B2 ENTREE/SORTIE CONDENSEUR AVEC DEBIT MINI A RESPECTER

figure 42 - Schéma Chaudière seule - LRP / LRK / LR / LRR, gestion de la protection des retours avec action sur les consommateurs

B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N L Câble brûleur 4 pôles Câble brûleur 7 pôles En fonction du brûleur N Y2 Y1 Pompe chaudièreQ1 6 7 N Libération du fonctionnement du brûleur LN3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

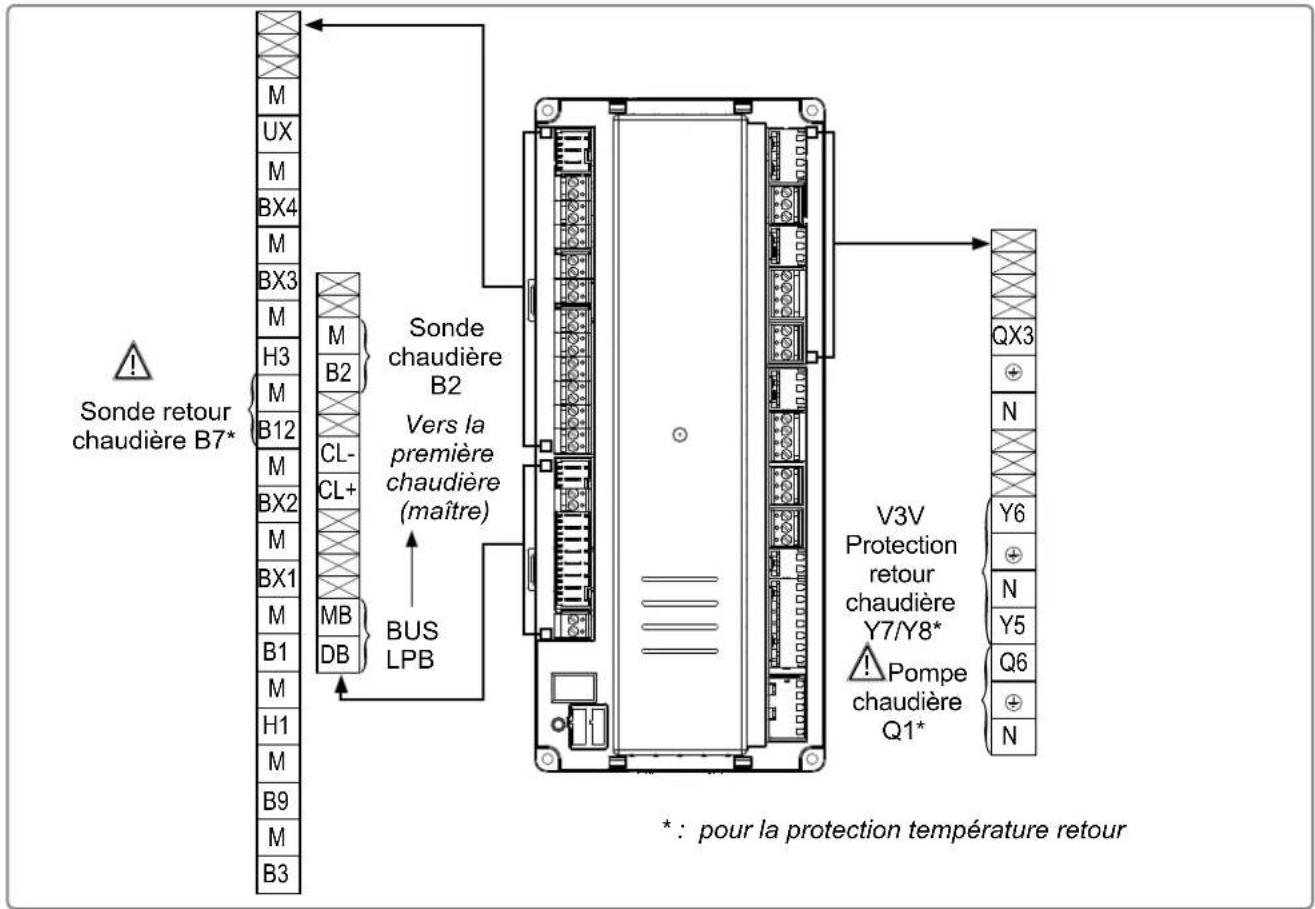

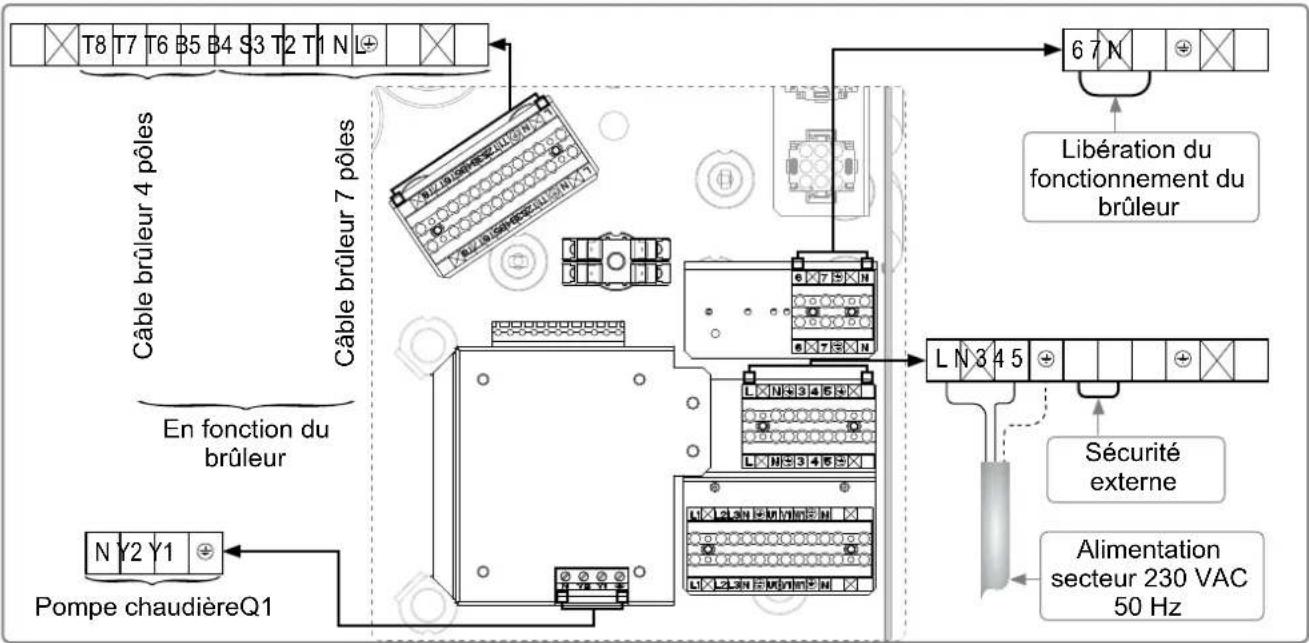

figure 43 - Raccordement électrique et branchement «pompe chaudière»

CHAUDIÈRE SEULE -

LRP / LRK / LR / LRR, gestion de la protection des retours avec action sur les consommateurs

M UX M BX4 M BX3 M H3 M B12 M BX2 M BX1 M B1 MB DB Contrôleur de débit (en option) M H1 B9 M B3 Sonde retour chaudière B7 Sonde chaudière B2

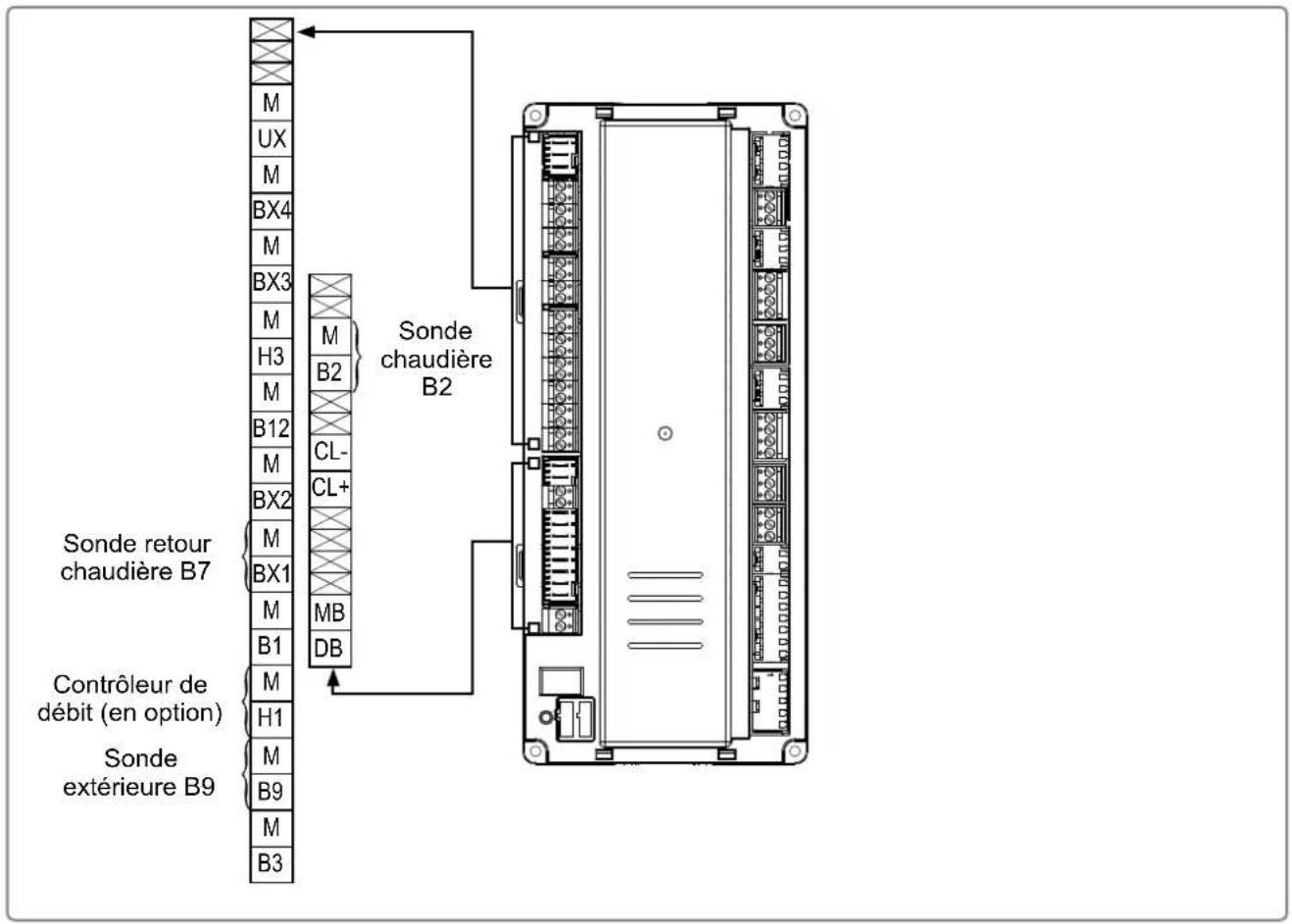

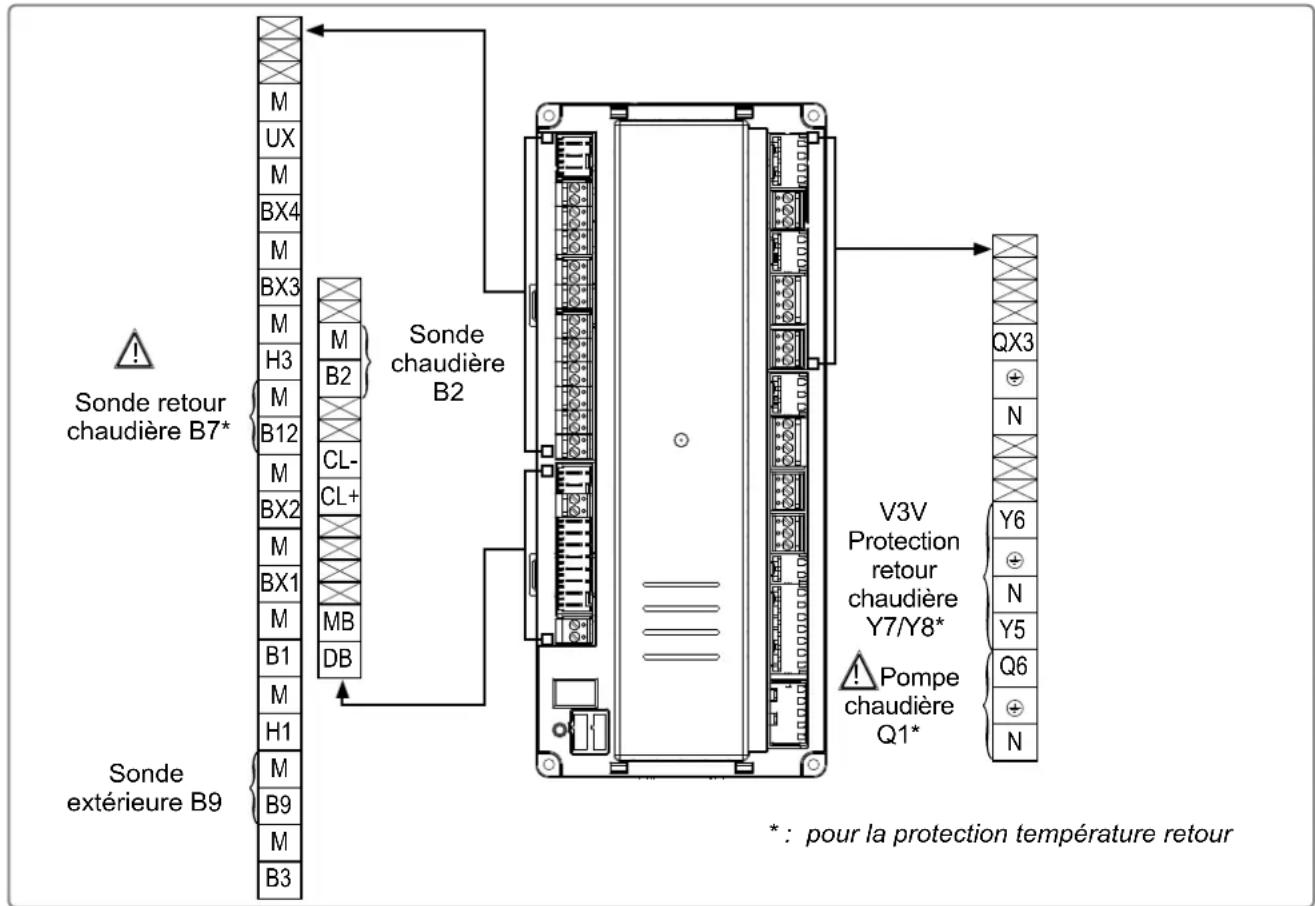

figure 44 - Branchement du régulateur

C. CONFIGURATION

Effectuer le montage et les raccordements électrique des sondes.
Effectuer la mise en route de la chaudière.
Régler la date et l'heure :

- Menu Heure et date

Régler l'heure

Régler la date

Régler l'année

N° Ligne Valeur Heure / minute (1) HH.MM Jour / mois (2) JJ.MM Année (3) AAAA

Configurer l'hydraulique au primaire :

- Menu Configuration

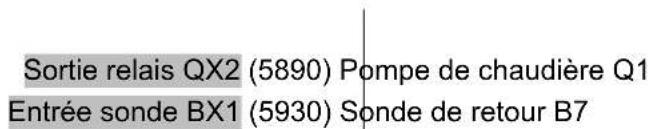

Sortie relais QX2 (5890) Pompe de chaudière Q1 Entrée sonde BX1 (5930) Sonde de retour B7

CHAUDIÈRE SEULE -

LRP / LRK / LR / LRR, gestion de la protection des retours avec action sur les consommateurs

page 3 / 3

Configurer le brûleur suivant son type (voir page 32, « Brûleur » et suivantes) et penser à activer la gestion des défauts.

- Menu Chaudière

Type de chaudière (5770) suivant chaudière

- Menu Configuration

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

Effectuer les réglages de la chaudière :

- Menu Chaudière

Température départ mini

Consigne mini (2210) 60 °C (pour le fioul)

Température départ maxi

Consigne maxi (2212) 85 °C

Protection des retours

Consigne retour minimum (2270) 50 °C (pour le fioul)

Puissance nominale (Puissance maxi)

Puissance nominale (2330) en fonction de la

Puissance de base (Puissance mini)

Puissance de base (2331) en fonction de la

Suppression du délestage pompe

Del. démar. pompe chaudière arrêt

chaudière. △ Niveau d'accès OEM △

(2261)

Effectuer la gestion des secondaires (voir page 67, « Gestion des secondaires ») : indispensable pour assurer la température départ mini.

Sur les LRK avec option contrôleur de débit :

- Menu Configuration

Fonction entrée Hx (5950 ou 5960) Générateur bloqué

CHAUDIÈRE SEULE -

LRP/LRK/LR/LRR, gestion de la protection des retours sans pilotage des consommateurs obligatoire

A. SCHÉMA HYDRAULIQUE

B9 Y7/Y8 Q1 B7 RVS63 CHAUDIERE TRADITIONNELLE 1, 2 ALLURES OU MODULANT B2 ENTREE/SORTIE CONDENSEUR AVEC DEBIT MINI A RESPECTER

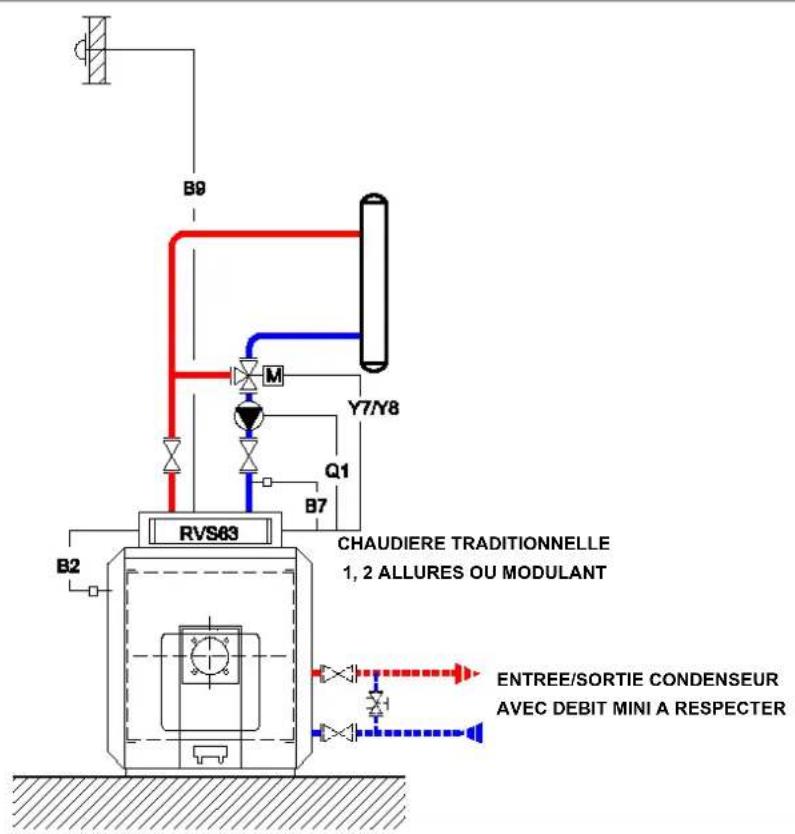

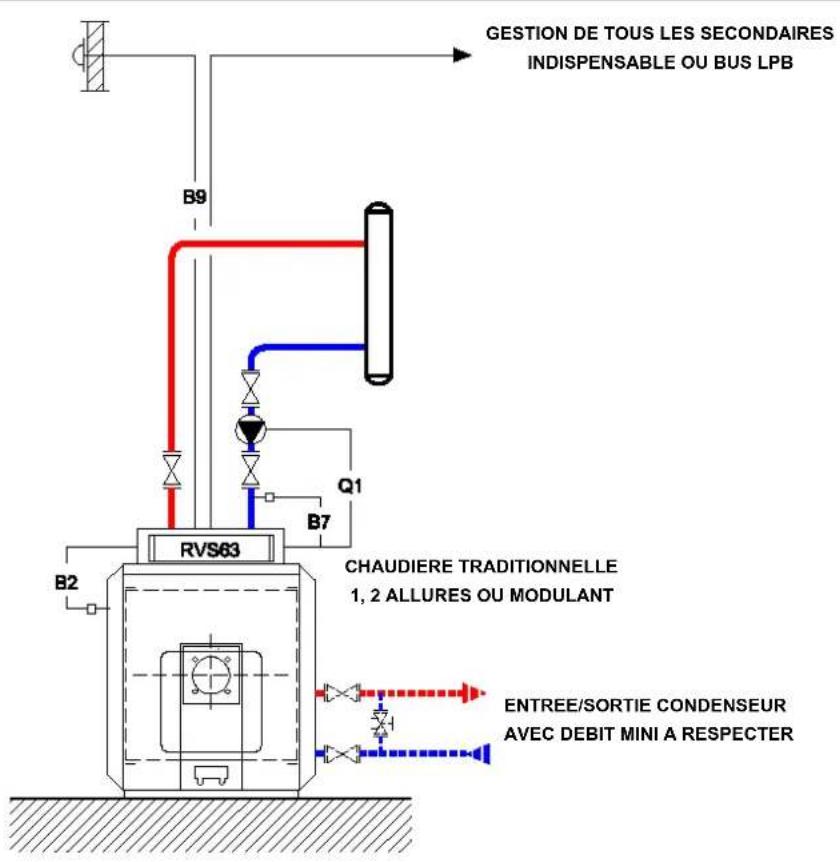

figure 45 - Schéma Chaudière seule - LRP / LRK / LR / LRR, gestion de la protection des retours avec action sur les consommateurs

B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N L Câble brûleur 4 pôles Câble brûleur 7 pôles En fonction du brûleur 6 7 N Libération du fonctionnement du brûleur LN 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 46 - Raccordement électrique

CHAUDIÈRE SEULE -

LRP/LRK/LR/LRR, gestion de la protection des retours sans pilotage des consommateurs obligatoire

M UX M BX4 M BX3 M H3 M B12 M BX2 M BX1 M B1 M H1 M B9 M B3 Sonde retour chaudière B7* Sonde extérieure B9 Sonde chaudière B2 V3V Protection retour chaudière Y7/Y8* Pompe chaudière Q1* *: pour la protection température retour

figure 47 - Branchement du régulateur

C. CONFIGURATION

Effectuer le montage et les raccordements électrique des sondes.
Effectuer la mise en route de la chaudière.
Régler la date et l'heure :

- Menu Heure et date

Régler l'heure

Régler la date

Régler l'année

N° Ligne Valeur Heure / minute (1) HH.MM Jour / mois (2) JJ.MM Année (3) AAAA

Configurer l'hydraulique au primaire :

- Menu Configuration

Définir la gestion de la vanne 3 voies de protection des retours (via RVS63) :

RVS63 Fonct groupe mélang 2 (6015) Régulateur Temp retour

CHAUDIÈRE SEULE -

LRP / LRK / LR / LRR, gestion de la protection des retours sans pilotage des consommateurs obligatoire

page 3 / 3

Configurer le brûleur suivant son type (voir page 32, « Brûleur » et suivantes) et penser à activer la gestion des défauts.

- Menu Chaudière

Type de chaudière (5770) suivant chaudière

- Menu Configuration

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

Effectuer les réglages de la chaudière :

- Menu Chaudière

Température départ mini

Consigne mini (2210) 60 °C (pour le fioul)

Température départ maxi

Consigne maxi (2212) 85 °C

Protection des retours

Consigne retour minimum (2270) 50 °C (pour le fioul)

Puissance nominale (puissance maxi)

Puissance nominale (2330) en fonction de la

Puissance de base (puissance mini)

Puissance de base (2331) en fonction de la

Suppression du délestage pompe

Del. démar. pompe chaudière arrêt

chaudière. △ Niveau d'accès OEM △

(2261)

Effectuer la gestion des secondaires si besoin (voir page 67, « Gestion des secondaires »).

Sur les LRK avec option contrôleur de débit :

- Menu Configuration

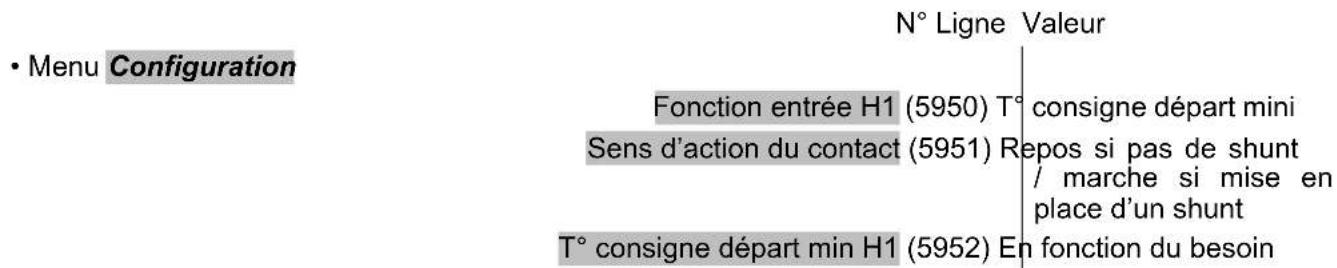

Fonction entrée Hx (5950 ou 5960) Générateur bloqué

CASCADE HOMOGÈNE - LRPK / LRP NT+, gestion de la protection départ avec action sur secondaires

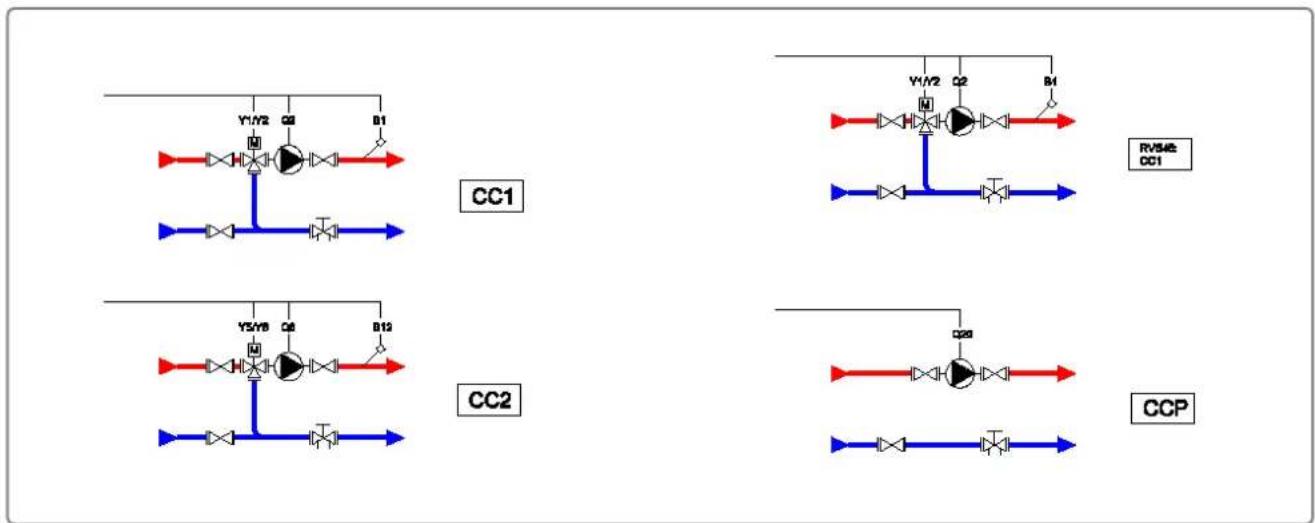

A. SCHÉMA HYDRAULIQUE

GESTION DE Tous Les Secondaires INDISPENSABLE OU BUS LPB B9 B10 LPB Q1 M RVS63 B7 B2 RVS63 Q1 M B2 B7

CHAUDIERE TRADITIONNELLE 1, 2 ALLURES OU MODULANT

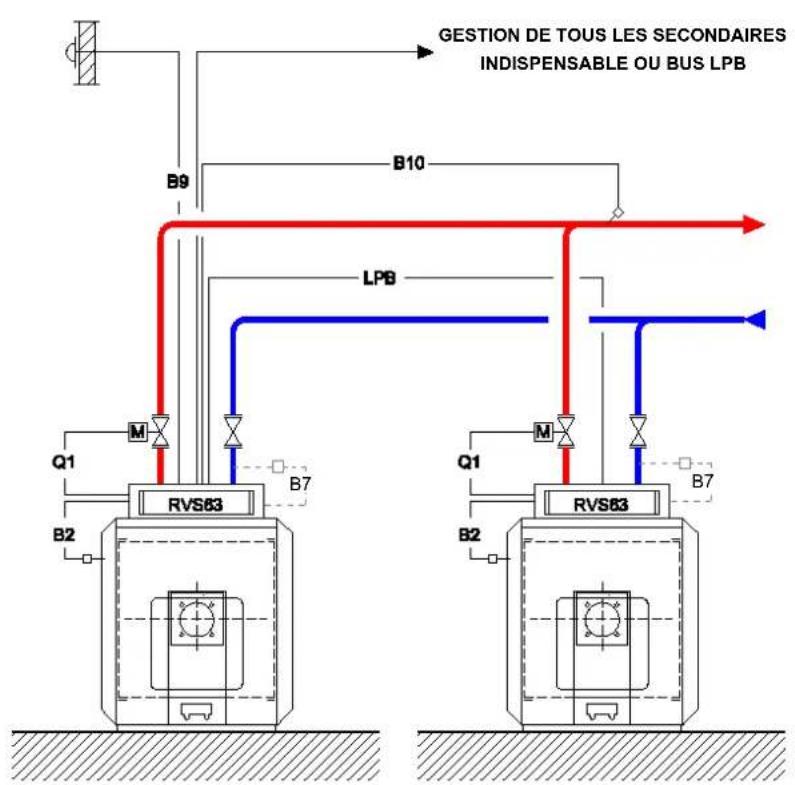

figure 48 - Schéma Cascade - LRPK / LRP NT+, gestion de la protection départ avec action sur secondaires

B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N L Câble brûleur 4 pôles Câble brûleur 7 pôles En fonction du brûleur Vanne d'isolementQ1 N Y2 Y1 6 7 N Libération du fonctionnement du brûleur L N 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 49 - Branchement identique pour les deux chaudières

CASCADE HOMOGÈNE -

LRPK / LRP NT+, gestion de la protection départ avec action sur secondaires

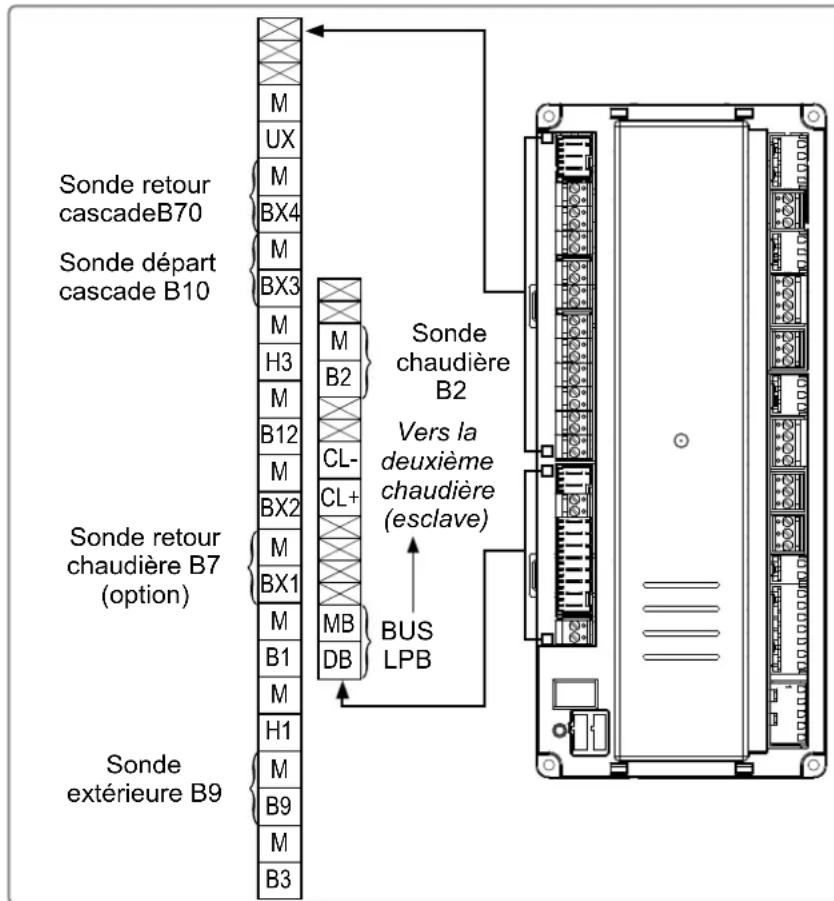

M UX M BX4 M BX3 M H3 B2 M B12 M CL- CL+ M BX2 M BX1 MB DB Sonde retour cascadeB70 Sonde départ cascade B10 Sonde retour chaudière B7 (option) Sonde extérieure B9 Sonde chaudière B2 Vers la deuxième chaudière (esclave) BUS LPB

figure 50 - Branchement du régulateur sur la première chaudière (maître)

M UX M BX4 M BX3 M H3 M B2 M B12 M CL- CL+ M BX2 M BX1 M MB DB Sonde retour chaudière B7 (option) Sonde chaudière B2 Vers la première chaudière (maître) BUS LPB

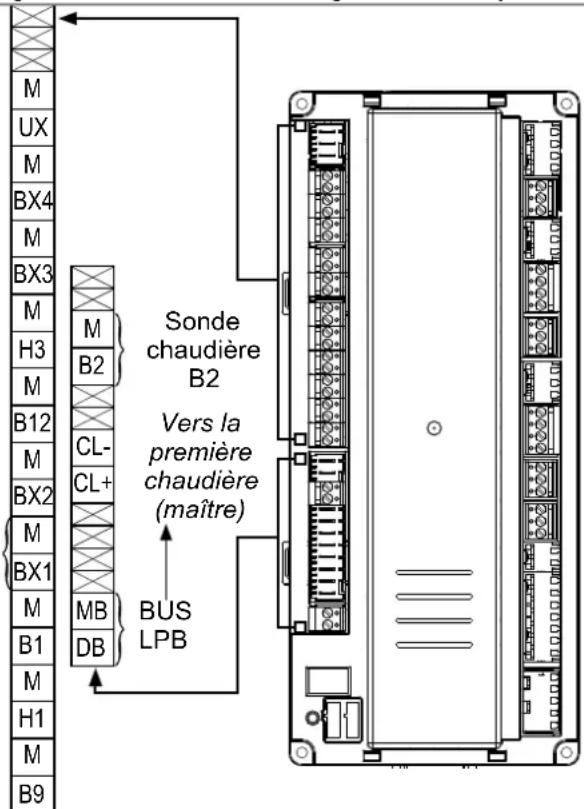

figure 51 - Branchement du régulateur sur la deuxième chaudière (esclave)

CASCADE HOMOGÈNE -

LRPK / LRP NT+, gestion de la protection départ avec action sur secondaires

C. CONFIGURATION

SUR CHAQUE CHAUDIERE

Effectuer le montage et les raccordements électrique des sondes.
Effectuer la mise en route de la chaudière.
Connector le bus LPB.
Régler la date et l'heure :

- Menu Heure et date

Régler l'heure

Régler la date

Régler l'année

N° Ligne Valeur Heure / minute (1) HH.MM Jour / mois (2) JJ.MM Année (3) AAAA

Configurer l'hydraulique au primaire :

- Menu Configuration

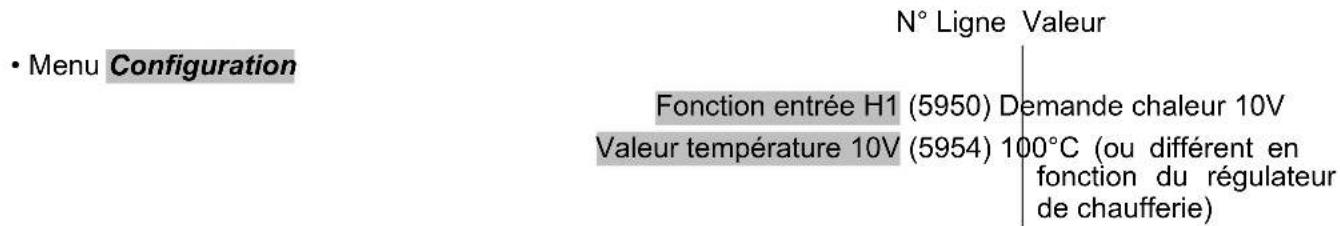

Sortie relais QX2 (5890) Pompe de chaudière Q1 Entrée sonde BX1 (5930) Sonde de retour B7

Configurer le brûleur suivant son type (voir page 32, « Brûleur » et suivantes) et penser à activer la gestion des défauts.

- Menu Chaudière

Type de chaudière (5770) suivant chaudière

- Menu Configuration

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

Effectuer les réglages de la chaudière :

- Menu Chaudière

Température départ mini

Température départ maxi

Puissance nominale (Puissance maxi)

Puissance de base (Puissance mini)

Suppression du délestage pompe chaudière.

Niveau d'accès OEM

Consigne mini (2210) 50 °C (pour le fioul)

Consigne maxi (2212) 85 °C

Puissance nominale (2330) en fonction de la

Puissance de base (2331) en fonction de la

Del. démar. pompe chaudière (2261)

arrêt

CASCADE HOMOGÈNE - LRPK / LRP NT+, gestion de la protection départ avec action sur secondaires

page 4 / 4

SUR LA CHAUDIERE MAÎTRE

Définir la sonde départ cascade et retour (option) :

- Menu Configuration

Entrée sonde BX3 (5930) Sonde départ commun B10

Entrée sonde BX4 (5930) Sonde retour cascade B70

Vérifier la bonne connexion des sondes :

- Menu Test des entrées/sorties

Température sonde BX3 (7822) en °C

Température sonde BX4 (7823) en °C

Configurer en tant que maître de la cascade :

- Menu Réseau LPB

Adresse appareil (6600) 1

Adresse segment (6601) 0

Fonctionnement horloge (6640) Maître

Configurer la cascade :

- Menu Cascade

Commutation auto séq.Gen. (3540) 500

Chaudière pilote (3544) générateur 1

Tempo ré-enclenchement (3532) 300

Tempo d'enclenchement (3533) 5

égie de conduite de cascade (3510) Enclenchement retardé / arrêt retardé

SUR LA CHAUDIERE ESCLAVE

Configurer en tant que esclave de la cascade :

- Menu Réseau LPB

Adresse appareil (6600) 2
Adresse segment (6601) 0
Fonctionnement horloge (6640) Esclave réajustement sans

Effectuer la gestion des secondaires (voir page 67, « Gestion des secondaires ») :

indispensable pour assurer la température départ mini.

CASCADE HOMOGÈNE -

LR/LRR/LRP/LRK, gestion de la protection des retours sur action pompe chaudière et gestion des secondaires

A. SCHÉMA HYDRAULIQUE

GESTION DE Tous les secondaires INDISPENSABLE OU BUS LPB B9 B10 LPB RVS63 Q1 B7 B2 RVS63 Q1 B7 B2

CHAUDIERE TRADITIONNELLE 1, 2 ALLURES OU MODULANT

figure 52 - Schéma Cascade - LR / LRR / LRP / LRK, gestion de la protection des retours sur action pompe chaudière et gestion des secondaires
B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N L Câble brûleur 4 pôles Câble brûleur 7 pôles En fonction du brûleur N Y2 Y1 Pompe chaudièreQ1 6 7 N Libération du fonctionnement du brûleur L N 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 53 - Branchement identique pour les deux chaudières

CASCADE HOMOGÈNE -

LR/LRR/LRP/LRK, gestion de la protection des retours sur action pompe chaudière et gestion des secondaires

Sonde départ cascade B10

Sonde retour chaudière B7

M UX M BX4 M BX3 M H3 B2 M B12 M CL- CL+ M BX2 M BX1 M B1 MB DB Sonde chaudière B2 Vers la deuxième chaudière (esclave) BUS LPB

figure 54 - Branchement du régulateur sur la première chaudière (maître)

Sonde retour chaudière B7

M UX M BX4 M BX3 M H3 M B12 M BX2 M BX1 M B1 M H1 M B9 MB DB M B2 CL- CL+ MB Sonde chaudière B2 Vers la première chaudière (maître) BUS LPB

figure 55 - Branchement du régulateur sur la deuxième chaudière (esclave)

CASCADE HOMOGÈNE - LR/LRR/LRP/LRK, gestion de la protection des retours sur action pompe chaudière et gestion des secondaires

page 3 / 4

C. CONFIGURATION

SUR CHAQUE CHAUDIERE

Effectuer le montage et les raccordements électrique des sondes.
Effectuer la mise en route de la chaudière.
Connector le bus LPB.
Régler la date et l'heure :

• Menu Heure et date		N° Ligne Valeur
Régler l'heure	Heure / minute (1) HH.MM
Régler la date	Jour / mois (2) JJ.MM
Régler l'année	Année (3) AAAA

Configurer l'hydraulique au primaire :

- Menu Configuration

Sortie relais QX2 (5890) Pompe de chaudière Q1

Entrée sonde BX1 (5930) Sonde de retour B7

Configurer le brûleur suivant son type (voir page 32, « Brûleur » et suivantes) et penser à activer la gestion des défauts.

- Menu Chaudière

Type de chaudière (5770) suivant chaudière

- Menu Configuration

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

Effectuer les réglages de la chaudière :

- Menu Chaudière

Température départ mini

Température départ maxi Protection des retours

Puissance nominale (Puissance maxi)

Puissance de base (Puissance mini)

Suppression du délestage pompe chaudière. △ Niveau d'accès OEM △

Consigne mini (2210) 60 °C (pour le fioul)70 °C (pour le gaz)

Consigne maxi (2212) 85 °C

Consigne retour minimum (2270) 50 °C (pour le fioul)60 °C (pour le gaz)

Puissance nominale (2330) en fonction de la chaudière / brûleur

Puissance de base (2331) en fonction de la chaudière / brûleur

Del. démar. pompe chaudière arrêt(2261)

CASCADE HOMOGÈNE -

LR/LRR/LRP/LRK, gestion de la protection des retours sur action pompe chaudière et gestion des secondaires

SUR LA CHAUDIERE MAÎTRE

Définir la sonde départ cascade :

- Menu Configuration N° Ligne Valeur Entrée sonde BX3 (5930) Sonde départ commun B10

Vérifier la bonne connexion des sondes :

- Menu Test des entrées/sorties Température sonde BX3 (7822) en °C

Configurer en tant que maître de la cascade :

- Menu Réseau LPB Adresse appareil (6600) 1 Adresse segment (6601) 0 Fonctionnement horloge (6640) Maître

Configurer la cascade :

- Menu Cascade Commutation auto séq.Gen. (3540) 500 Chaudière pilote (3544) générateur 1 Tempo ré-enclenchement (3532) 300 Tempo d'enclenchement (3533) 5 Niveau d'accès OEM △ Stratégie de conduite de cascade (3510) Enclenchement retardé / arrêt retardé

SUR LA CHAUDIERE ESCLAVE

Configurer en tant que esclave de la cascade :

- Menu Réseau LPB Adresse appareil (6600) 2 Adresse segment (6601) 0 Fonctionnement horloge (6640) Esclave sans réajustement

SUR LA CHAUDIERE MAÎTRE

Effectuer la gestion des secondaires (voir page 67, « Gestion des secondaires ») : indispensable pour assurer la température départ mini.

CASCADE HOMOGÈNE -

LR/LRR/LRP/LRK, gestion de la protection des retours via vanne 3 voies sans obligation d'action sur les consommateurs

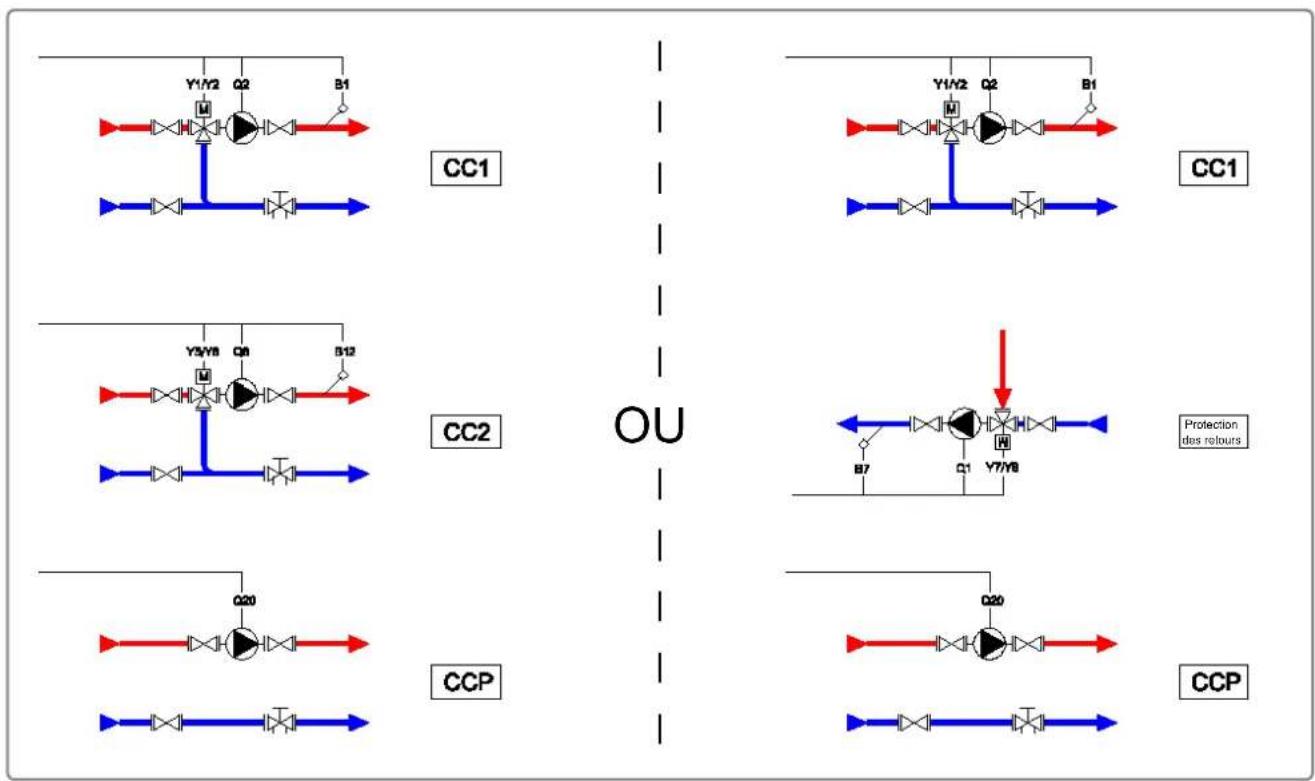

A. SCHÉMA HYDRAULIQUE

CHAUDIERE TRADITIONNELLE 1, 2 ALLURES OU MODULANT

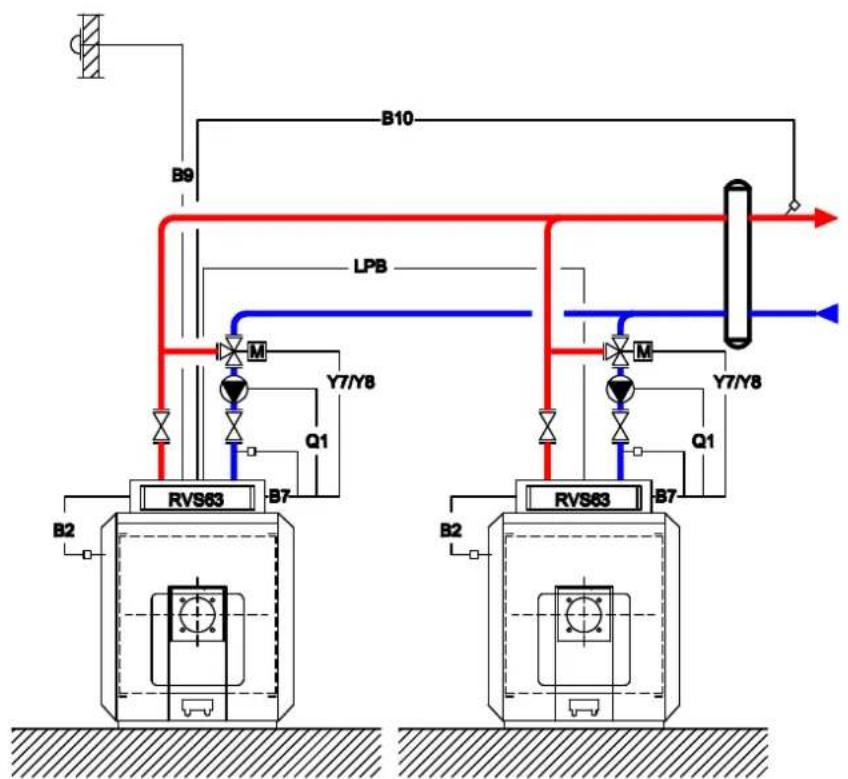

figure 56 - Schéma Cascade - LR / LRR / LRP / LRK, gestion de la protection des retours via V3V sans obligation d'action sur les consommateurs
B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 S3 T2 T1 N L Câble brûleur 4 pôles Câble brûleur 7 pôles En fonction du brûleur Libération du fonctionnement du brûleur L N 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 57 - Branchement identique pour les deux chaudières

CASCADE HOMOGÈNE -

LR/LRR/LRP/LRK, gestion de la protection des retours via vanne 3 voies sans obligation d'action sur les consommateurs

M UX M BX4 M BX3 M H3 M B12 M BX2 M BX1 M B1 M H1 M B9 M B3 Sonde départ cascade B10 Sonde retour chaudière B7* Sonde extérieure B9 Sonde chaudière B2 Vers la deuxième chaudière (esclave) BUS LPB V3V Protection retour chaudière Y7/Y8* Pompe chaudière Q1* *: pour la protection température retour

figure 58 - Branchement du régulateur sur la première chaudière (maître)

M UX M BX4 M BX3 M H3 M B12 M BX2 M BX1 M B1 M H1 M B9 M B3 M B2 CL- CL+ MB DB Sonde chaudière B2 Vers la première chaudière (maître) BUS LPB V3V Protection retour chaudière Y7/Y8* Pompe chaudière Q1* * : pour la protection température retour

figure 59 - Branchement du régulateur sur la deuxième chaudière (esclave)

CASCADE HOMOGÈNE -

LR/LRR/LRP/LRK, gestion de la protection des retours via vanne 3 voies sans obligation d'action sur les consommateurs

C. CONFIGURATION

SUR CHAQUE CHAUDIERE

Effectuer le montage et les raccordements électrique des sondes.
Effectuer la mise en route de la chaudière.
Connector le bus LPB.
Régler la date et l'heure :

• Menu Heure et date		N° Ligne Valeur
Régler l'heure	Heure / minute (1) HH.MM
Régler la date	Jour / mois (2) JJ.MM
Régler l'année	Année (3) AAAA

Configurer l'hydraulique au primaire.

Définir la gestion de la vanne 3 voies cascade de protection des retours (via RVS63) : si RVS63 Fonct groupe mélang 2 (6015) Régulateur Temp retour

Configurer le brûleur suivant son type (voir page 32, « Brûleur » et suivantes) et penser à activer la gestion des défauts.

- Menu Chaudière Type de chaudière (5770) suivant chaudière

- Menu Configuration Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

Effectuer les réglages de la chaudière :

• Menu Chaudière
Température départ mini	Consigne mini (2210) 60 °C (pour le fioul)	70 °C (pour le gaz)
Température départ maxi	Consigne maxi (2212) 85 °C
Protection des retours	Consigne retour minimum (2270) 50 °C (pour le fioul)	60 °C (pour le gaz)
Puissance nominale (Puissance maxi)	Puissance nominale (2330) en fonction de la chaudière / brûleur
Puissance de base (Puissance mini)	Puissance de base (2331) en fonction de la chaudière / brûleur
Suppression du délestage pompe chaudière. △ Niveau d'accès OEM △	Del. démar. pompe chaudière (2261)	arrêt
CASCADE HOMOGÈNE -	LR/LRR/LRP/LRK, gestion de la protection des retours via vanne 3 voies sans obligation d'action sur les consommateurs	page 4 / 4

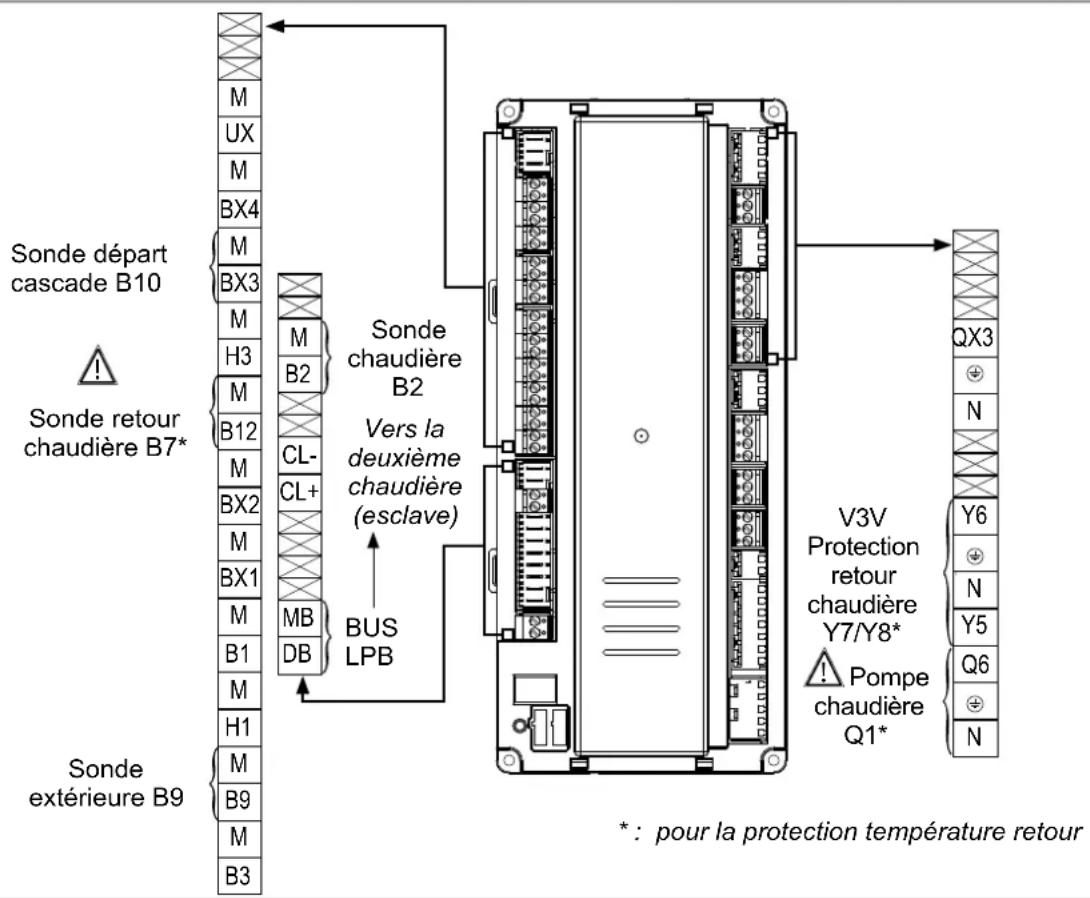

SUR LA CHAUDIERE MAÎTRE

Définir la sonde départ cascade :

- Menu Configuration

Entrée sonde BX3 (5930) Sonde départ commun B10

Vérifier la bonne connexion des sondes :

- Menu Test des entrées/sorties

Température sonde BX3 (7822) en °C

Configurer en tant que maître de la cascade :

- Menu Réseau LPB

Adresse appareil (6600) 1 Adresse segment (6601) 0 Fonctionnement horloge (6640) Maître

Configurer la cascade :

- Menu Cascade

Commutation auto séq.Gen. (3540) 500

Chaudière pilote (3544) générateur 1

Tempo ré-enclenchement (3532) 300

Tempo d'enclenchement (3533) 5

Niveau d'accès OEM

Stratégie de conduite de cascade (3510) Enclenchement retardé / arrêt retardé

SUR LA CHAUDIERE ESCLAVE

Configurer en tant que esclave de la cascade :

- Menu Réseau LPB

Adresse appareil (6600) 2 Adresse segment (6601) 0 Fonctionnement horloge (6640) Esclave sans réajustement

SUR LA CHAUDIERE MAÎTRE

Effectuer la gestion des secondaires si besoin (voir page 67, « Gestion des secondaires »).

CASCADE MIXTE - LRP NT+ avec LRP / LR, protection des retours par vanne 3 voies

A. SCHÉMA HYDRAULIQUE

CHAUDIERE TRADITIONNELLE 1, 2 ALLURES OU MODULANT
figure 60 - Schéma Cascade - LRP NT+ avec LRP / LR, protection des retours par vanne 3 voies

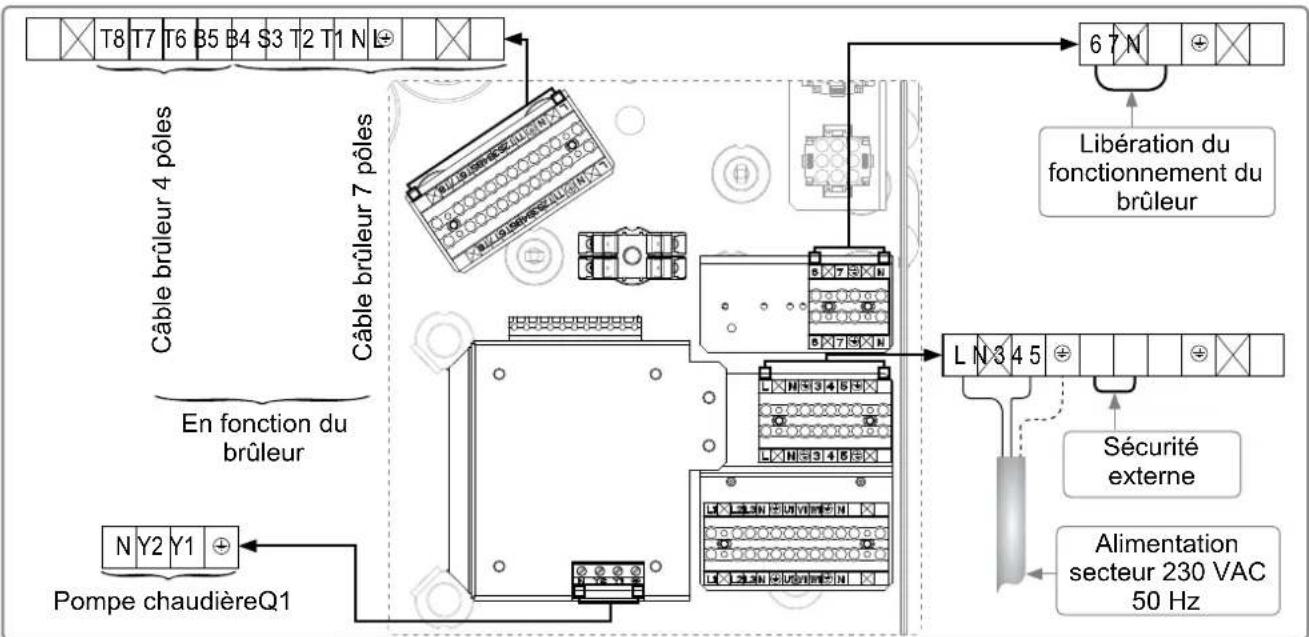

B. RACCORDEMENT ÉLECTRIQUE

T8 T7 T6 B5 B4 $3 T2 T1 N Câble brûleur 4 pôles Câble brûleur 7 pôles En fonction du brûleur N Y2 Y1 Pompe chaudièreQ1 Libération du fonctionnement du brûleur L N 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 61 - Branchement de la première chaudière (LRP NT+)

CASCADE MIXTE - LRP NT+ avec LRP / LR, protection des retours par vanne 3 voies

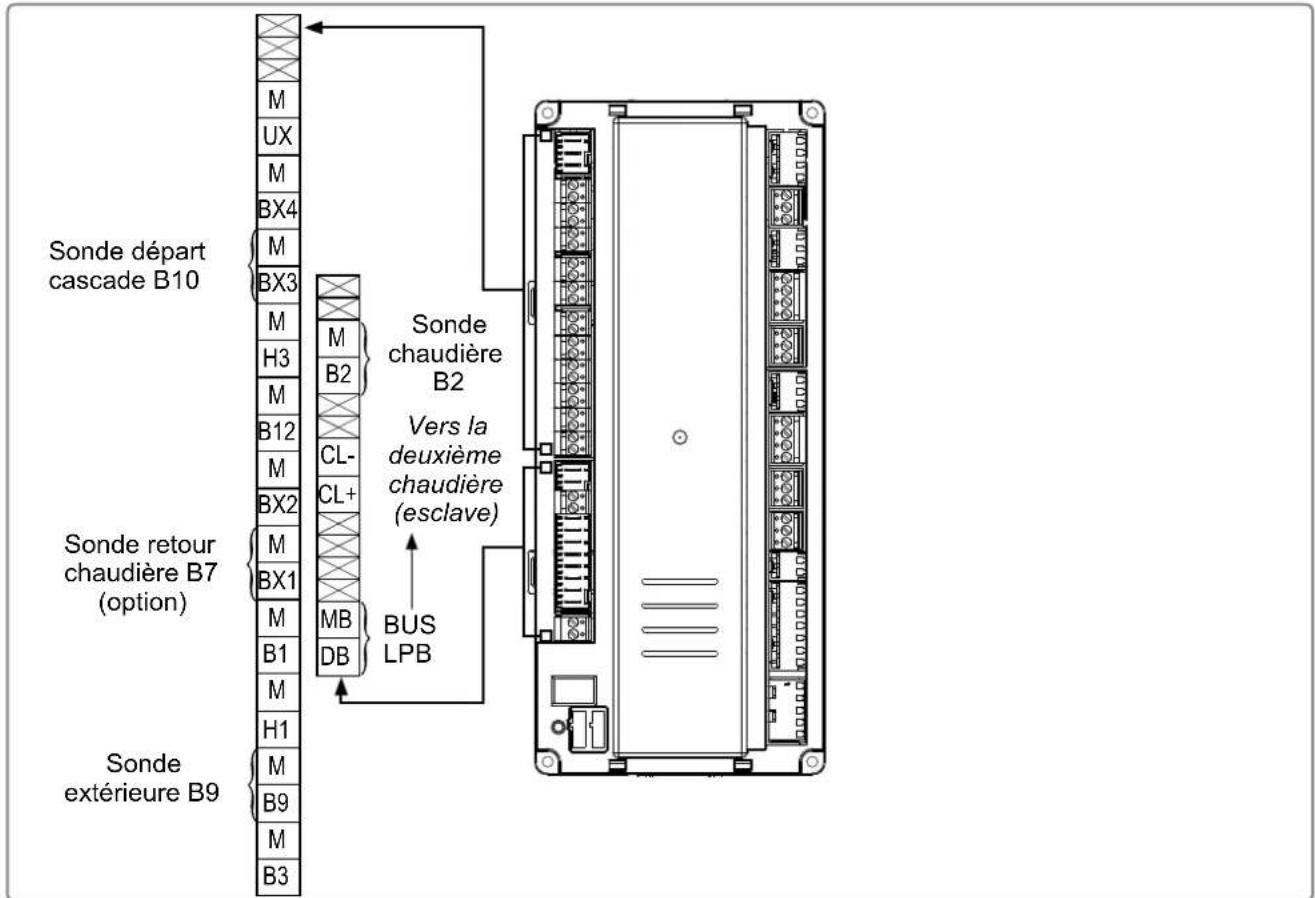

M UX M BX4 M BX3 M H3 M B2 B12 M CL- BX2 M BX1 MB B1 DB M H1 M B9 M B3 Sonde départ cascade B10 Sonde retour chaudière B7 (option) Sonde extérieure B9 Sonde chaudière B2 Vers la deuxième chaudière (esclave) BUS LPB

figure 62 - Branchement du régulateur sur la première chaudière (LRP NT+)

T8 T7 T6 B5 B4 S3 T2 T1 N Câble brûleur 4 pôles Câble brûleur 7 pôles En fonction du brûleur Libération du fonctionnement du brûleur L N 3 4 5 Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 63 - Branchement de la deuxième chaudière (LRP / LR)

CASCADE MIXTE - LRP NT+ avec LRP / LR, protection des retours par vanne 3 voies

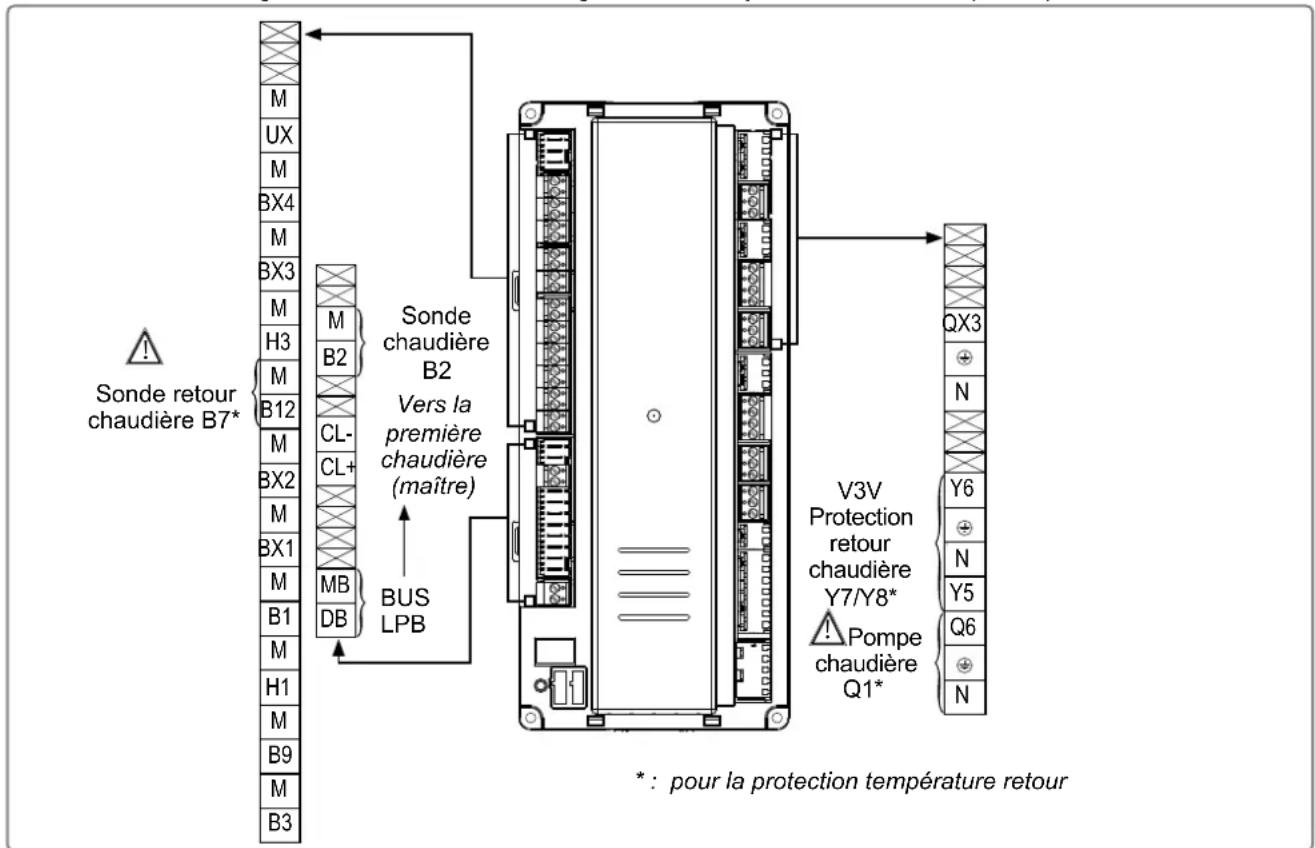

M UX M BX4 M BX3 M H3 M B12 M BX2 M BX1 M B1 M H1 M B9 M B3 M MB DB M B2 CL- CL+ M Sonde chaudière B2 Vers la première chaudière (maître) BUS LPB V3V Protection retour chaudière Y7/Y8* ! Pompe chaudière Q1* *: pour la protection température retour QX3 N Y6 N Y5 Q6 N

figure 64 - Branchement du régulateur sur la deuxième chaudière (LRP / LR)

C. CONFIGURATION

SUR LA CHAUDIERE LRP NT+ (chaudière maître)

Effectuer le montage et les raccordements électrique des sondes.
Effectuer la mise en route de la chaudière.
Régler la date et l'heure :

- Menu Heure et date

Régler l'heure

Régler la date

Régler l'année

N° Ligne Valeur Heure / minute (1) HH.MM Jour / mois (2) JJ.MM Année (3) AAAA

Configurer l'hydraulique au primaire :

- Menu Configuration

Sortie relais QX2 (5890) Pompe de chaudière Q1 Entrée sonde BX3 (5930) Sonde départ commun B10

CASCADE MIXTE - LRP NT+ avec LRP / LR, protection des retours par vanne 3 voies

page 4 / 6

Vérifier la bonne connexion des sondes :

- Menu Test des entrées/sorties

Température sonde BX3 (7822) en °C

Configurer le brûleur suivant son type (voir page 32, « Brûleur » et suivantes) et penser à activer la gestion des défauts.

- Menu Chaudière

Type de chaudière (5770) suivant chaudière

- Menu Configuration

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

Effectuer les réglages de la chaudière :

- Menu Chaudière

Température départ mini

Consigne mini (2210) 50 °C (pour le fioul)

Température départ maxi

60 °C (pour le gaz)

Puissance nominale (Puissance maxi)

Consigne maxi (2212) 85 °C

Puissance de base (Puissance mini)

Puissance nominale (2330) en fonction de la

Puissance de base (2331) en fonction de la

Suppression du délestage pompe chaudière.

Niveau d'accès OEM

Del. démar. pompe

chaudière (2261)

arrêt

Configurer en tant que maître de la cascade :

- Menu Réseau LPB

Adresse appareil (6600) 1

Adresse segment (6601) 0

Fonctionnement horloge (6640) Maître

Configurer la cascade :

- Menu Cascade

Commutation auto séq.Gen. (3540)

Chaudière pilote (3544) générateur 1

Tempo ré-enclenchement (3532) 300

Tempo d'enclenchement (3533) 5

△ Niveau d'accès OEM △

Stratégie de conduite de cascade (3510) Enclenchement retardé

/ arrêt retardé

CASCADE MIXTE - LRP NT+ avec LRP / LR, protection des retours par vanne 3 voies

SUR LA CHAUDIERE LRP / LR (chaudière de secours)

Effectuer le montage et les raccordements électrique des sondes.
Effectuer la mise en route de la chaudière.
Régler la date et l'heure :

- Menu Heure et date

Régler l'heure

Régler la date

Régler l'année

Configurer l'hydraulique au primaire.
- Menu Chaudière

Définir la gestion de la vanne 3 voies cascade de protection des retours (via RVS63) :

Fonct groupe mélang 2 (6015) Régulateur Temp retour

Configurer le brûleur suivant son type (voir page 32, « Brûleur » et suivantes) et penser à activer la gestion des défauts.

- Menu Chaudière

Type de chaudière (5770) suivant chaudière

- Menu Configuration

Fonction entrée EX2 (5982) Mess. erreur thermost sécurité

Effectuer les réglages de la chaudière :

- Menu Chaudière

Température départ mini

Consigne mini (2210) 60 °C (pour le fioul)

Température départ maxi

Consigne maxi (2212) 85 °C

Protection des retours

Consigne retour minimum (2270) 50 °C (pour le fioul)

Puissance nominale (Puissance maxi)

Puissance nominale (2330) en fonction de la

Puissance de base (Puissance mini)

Puissance de base (2331) en fonction de la

Suppression du délestage pompe chaudière. △ Niveau d'accès OEM △

Del. démar. pompe chaudière (2261)

arrêt

CASCADE MIXTE - LRP NT+ avec LRP / LR, protection des retours par vanne 3 voies

Configurer en tant que esclave de la cascade :

- Menu Réseau LPB

Adresse appareil (6600) 2 Adresse segment (6601) 0 Fonctionnement horloge (6640) Esclave sans réajustement

SUR LA CHAUDIERE LRP NT+

Effectuer la gestion des secondaires (voir page 67, « Gestion des secondaires ») : indispensable pour assurer la température départ mini.

DEMANDE DE CHALEUR - Gestion des secondaires

Les demandes de chaleur envoyées à la (ou les) chaudière(s) peuvent être de nature différentes. Elles peuvent provenir d'un ou plusieurs demandeurs parmi les suivants :

• Circuit de chauffage piloté par le contrôleur
• Circuit ECS piloté par le contrôleur
• Demande de consommateur non piloté par le contrôleur via un signal 0...10V
• Demande de température constante
• Demande de température externe via le bus LPB

A. SCHÉMA HYDRAULIQUE
        P["Protection des rebours"]
        Q["Protection des rebours"]
        R["Protection des rebours"]
        S["Protection des rebours"]
        T["Protection des rebours"]
        U["Protection des rebours"]
        V["Protection des rebours"]
        W["Protection des rebours"]
        X["Protection des rebours"]
        Y["Protection des rebours"]
        Z["Protection des rebours"]
        AA["Protection des rebours"]
        AB["Protection des rebours"]
        AC["Protection des rebours"]
        AD["Protection des rebours"]
        AE["Protection des rebours"]
        AF["Protection des rebours"]
        AG["Protection des rebours"]
        AH["Protection des rebours"]
        AI["Protection des rebours"]
        AJ["Protection des rebours"]
        AK["Protection des rebours"]
        AL["Protection des rebours"]
        AM["Protection des rebours"]
        AN["Protection des rebours"]
        AO["Protection des rebours"]
        AP["Protection des rebours"]
        AQ["Protection des rebours"]
        AR["Protection des rebours"]
        AS["Protection des rebours"]
        AT["Protection des rebours"]
        AU["Protection des rebours"]
        AV["Protection des rebours"]
        AW["Protection des rebours"]
        AX["Protection des rebours"]
        AY["Protection des rebours"]
        AZ["Protection des rebours"]
        BA["Protection des rebours"]
        BB["Protection des rebours"]
        BC["Protection des rebours"]
        BD["Protection des rebours"]
        BE["Protection des rebours"]
        BF["Protection des rebours"]
        BG["Protection des rebours"]
        BH["Protection des rebours"]
        BI["Protection des rebours"]
        BJ["Protection des rebours"]
        BK["Protection des rebours"]
        BL["Protection des rebours"]
        BM["Protection des rebours"]
        BN["Protection des rebours"]
        BO["Protection des rebours"]
        BP["Protection des rebours"]
        BQ["Protection des rebours"]
        BR["Protection des rebours"]
        BS["Protection des rebours"]
        BT["Protection des rebours"]
        BU["Protection des rebours"]
        BV["Protection des rebours"]
        BW["Protection des rebours"]
        BX["Protection des rebours"]
        BYX["Protection des rebours"]
        BZ["X/Y/YB"] --> BA["X/Y/YB"]

figure 65 - Schéma Demande de chaleur - RVS63
figure 66 - Schéma Demande de chaleur - RVS63 + options

DEMANDE DE CHALEUR - Gestion des secondaires

page 2 / 5

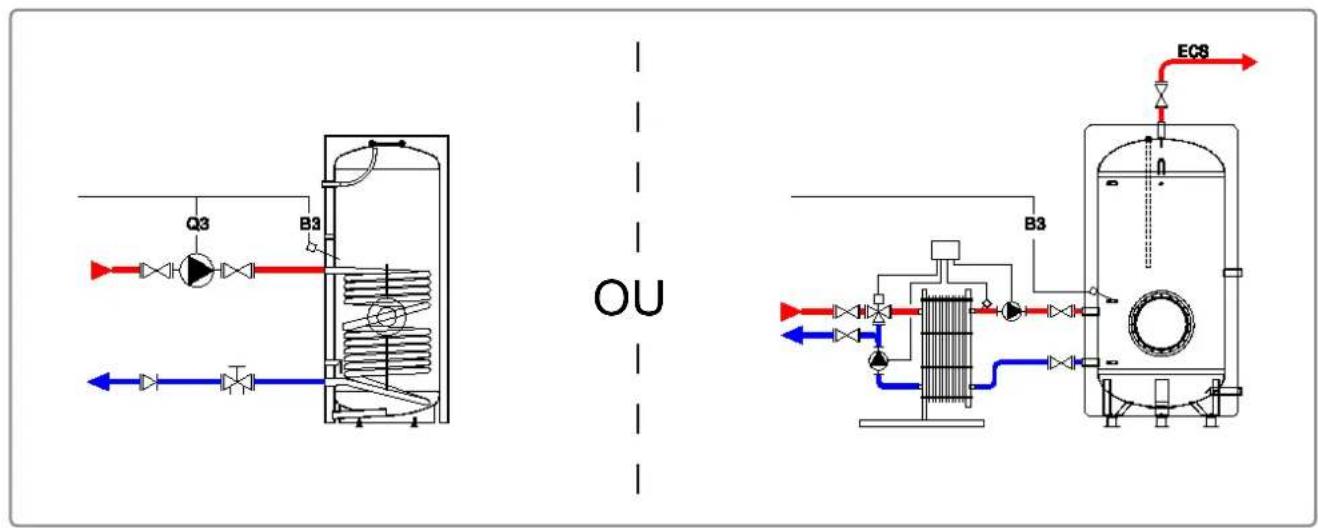

figure 67 - Schéma Demande de chaleur - Production ECS

B. RACCORDEMENT ÉLECTRIQUE

Circuit directQ20 N Y2 Y1 + 6 7 N Libération du fonctionnement du brûleur L N 3 4 5 + Sécurité externe Alimentation secteur 230 VAC 50 Hz

figure 68 - Raccordement électrique et branchement du circuit direct

DEMANDE DE CHALEUR - Gestion des secondaires

page 3 / 5

Sonde du groupe2 Demande départ constant ou consommateur externe via 0...10V Sonde extérieure B9 Sonde ECS B3 M UX M BX4 M BX3 M H3 M B12 M BX2 M BX1 M B1 M H1 M M B9 M B3 Sonde du groupe1 Report d'alarme K10 Groupe vanne mélangeuse + pompe n°1 Y2 N Y1 QX3 Q2 N Q3 Y6 N Y5 Q6 N Groupe vanne mélangeuse + pompe n°1 Circulateur ECS Q3

figure 69 - Branchement du régulateur

C. CONFIGURATION

Régulation des secondaires par un autre automate et envoie d'une consigne de température via un signal 0...10V

Paramétrer l'entrée H1:

• Menu Configuration N° Ligne Valeur Fonction entrée H1 (5950) Demande chaleur 10V Valeur température 10V (5954) 100°C (ou différent en fonction du régulateur de chaufferie)

Régulation des secondaires par un autre automate et envoie d'une consigne de température via le bus LPB

Connector le bus entre les 2 régulateurs:

DEMANDE DE CHALEUR - Gestion des secondaires

Température départ constante des générateurs ou talon bas

Paramétrer l'entrée H1:

• Menu Configuration N° Ligne Valeur Fonction entrée H1 (5950) T° consigne départ mini Sens d'action du contact (5951) Repos si pas de shunt / marche si mise en place d'un shunt T° consigne départ min H1 (5952) En fonction du besoin

ECS

La production d'ECS peut être résumée en 2 schémas hydrauliques :

avec pompe de charge Q3
sans pompe de charge mais avec un échangeur à plaque type RUBIS

Avec pompe de charge :

Connector la sonde ECS et la pompe de charge
Tester les connexions

Test des relais (7700) Pompe de charge ECS Q3

Penser à remettre le paramètre en mode «pas de test»

Tester la sonde
Temp ECS B3 (7750) Sonde ECS B3
Paramétrer l'ECS et les fonctions associées

- Menu ECS

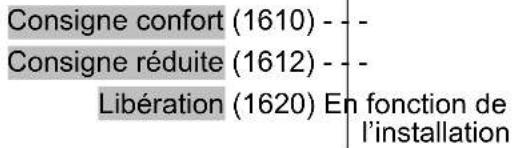

Consigne confort (1610) -- - Consigne réduite (1612) -- - Libération (1620) En fonction de l'installation

Régler la priorité de charge ECS.

Préférer une priorité glissante si cela est possible :

Priorité charge ECS (1630) glissante/vanne, absolue/pompe • Menu ballon ECS surélévation consigne dép. (5020) 16°C • Menu prog horaire4/ECS Préselection (560) - Phases encl/decl (561...566) - -

Basculer

le régime

ECS

DEMANDE DE CHALEUR - Gestion des secondaires

page 5 / 5

Paramétrer une fonction anti-légionelle:

	N° Ligne	Valeur
Fonction anti legionelle (1640)	-	-
Fonction legion periodique (1641)	-	-
Fonction legion jour semaine (1642)	-	-
Consigne anti legionelle (1645)	-	-
Durée fonct anti legionelle (1646)	-	-

Sans pompe de charge mais avec un échangeur à plaque type RUBIS :

Cela revient à la définition d'un talon bas sur la consigne de départ.

- Menu Configuration

Fonction entrée H1 (5950) T° consigne départ miniSens d'action du contact (5951) Repos si pas de shunt/ marche si mise en place d'un shuntT° consigne départ min H1 (5952) 65°C

- Menu ECS

Consigne confort (1610) -- Libération (1620) 24h/24

- Menu ballon ECS

surélévation consigne dép. (5020) 16°C

Basculer

le régime

ECS

7. LISTE DES PIÈCES DÉTACHÉES

Référence Désignation

76320 Interrupteur

76321 Thermomètre

76322 Thermostat de régulation (sans molette)

76323 Thermostat de sécurité

76324 Voyant

76130 Portes fusibles

71898 Fusibles

76325 Molette thermostat de régulation avec butée de réglage

72367 Afficheur AVS37 avec cache AVS92

76148 Nappe afficheur AVS37 - RVS63

72357 RVS63 sans connecteurs

76328 Platine de régulation NAVISTEM B2000

72359 RVS46

72358 Centrale d'ambiance QAA75

71122 Sonde d'applique QAD36

62864 Sonde à câble QAZ36

62860 Sonde extérieure QAC34

ATLANTIC BELGIUM SA

Avenue du Château Jaco, 1

1410 WATERLOO

Tel.: [phone]

Fax:[phone]

www.ygnis.be

SATC ATLANTIC GUILLOT

1 route de Fleurville

01190 PONT DE VAUX

Tél. : [phone]

Fax:[phone]

www.atlantic-guillot.fr

YGNIS ITALIA SPA

Via Lombardia, 56

21040 CASTRONNO (VA)

Fax : [phone]
