Type de produit	Chaudière de chauffage central
Marque	Ygnis
Modèle	Pyronox LRP NT Plus
Alimentation électrique	230 V / 50 Hz
Fonctions principales	Chauffage central, régulation électronique (PYROMATIC ou PYROTRONIC), gestion du brûleur
Entretien et nettoyage	Nettoyage régulier des tubes de fumée et vérification des turbulateurs
Sécurité	Plots antivibratiles sous la chaudière, ressorts à lames sur la porte
Pièces fournies	Panneau supérieur, jaquettes latérales, panneau arrière, façade, vis, turbulateurs, laine de fibre céramique, tableau de commande
Réparabilité	Pièces détachées disponibles
Informations générales	Montage et installation par un professionnel qualifié ; notice d'utilisation complète disponible
Type de brûleur	Brûleur compatible non fourni
Type de foyer	Foyer pressurisé
Poids approximatif	Environ 150 kg (estimation)
Dimensions (HxLxP) approximatives	Environ 1100 x 600 x 800 mm (estimation)
Garantie	Consultez votre revendeur

FOIRE AUX QUESTIONS - Pyronox LRP NT Plus Ygnis

Comment installer la chaudière Pyronox LRP NT Plus ?

L'installation doit être réalisée par un professionnel qualifié. Il faut d'abord positionner la chaudière, placer les plots antivibratiles sous l'appareil, puis monter la jaquette (panneaux supérieur, latéraux, arrière et façade) avant de raccorder la chaudière au conduit d'évacuation des fumées. Suivez scrupuleusement les instructions de la notice.

Quels sont les accessoires fournis avec la chaudière ?

La livraison comprend le panneau supérieur, les jaquettes latérales, le panneau arrière, la façade (option), un sachet de vis, des turbulateurs, de la laine de fibre céramique et le tableau de commande (placé dans le foyer).

Comment nettoyer les tubes de fumée ?

Les tubes de fumée de la troisième ligne sont équipés de turbulateurs qu'il faut retirer pour le nettoyage. Introduisez les turbulateurs jusqu'à la butée après nettoyage. Consultez la notice pour la procédure complète.

Que faire si la chaudière ne s'allume pas ?

Vérifiez l'alimentation électrique (230 V), que le brûleur est correctement raccordé et que les câbles sont bien fixés avec les presse-étoupes. Assurez-vous que le tableau de commande est correctement installé et que les fusibles ne sont pas grillés. Contactez un professionnel si le problème persiste.

Comment changer le sens d'ouverture de la porte ?

Desserrez légèrement le vissage de la porte, dévissez la goupille de porte du haut et du bas, puis vissez-les du côté opposé. Démontez le ressort à lames et montez-le sur le côté opposé en veillant à ce qu'il soit dirigé vers l'extérieur.

Quelle est la tension d'alimentation requise ?

La chaudière fonctionne sous une tension de 230 V (monophasé). Le raccordement électrique doit être effectué par un professionnel.

Comment monter la jaquette ?

Embôtez le panneau supérieur sur les axes, placez le tableau de commande, puis accrochez les panneaux latéraux et fixez-les en bas. Rabattez les languettes du panneau arrière et vissez-le. Enfin, accrochez la façade et poussez-la jusqu'aux aimants.

À quoi servent les plots antivibratiles ?

Les plots antivibratiles réduisent les vibrations et le bruit de la chaudière. Ils sont placés sous l'appareil, alignés avec le châssis de base. La chaudière s'abaisse de 2-3 mm une fois remplie d'eau.

Comment régler le thermostat ?

Le réglage du thermostat se fait via le tableau de commande (PYROMATIC ou PYROTRONIC). Retirez la face avant pour accéder aux bulbes des thermostats et thermomètre, qui se glissent dans les doigts de gant. Consultez la notice du tableau de commande pour les réglages précis.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en laissant votre adresse email.

MODE D'EMPLOI Pyronox LRP NT Plus Ygnis

Tous les tubes de fumée de la troisième ligne seront équipés de turbulateurs (tenir compte des indications sur l'autocollant sur la porte de chaudière). Introduire les turbulateurs jusqu'à la butée dans les tubes.

GB

Bouchage de l'ouverture de la porte lors du montage du brû-leur

Bien boucher avec de la laine de fibre céramique incluse dans l'ensemble de livraison l'espace entre le tube de brûleur et l'isolation de la porte avant de mettre en marche la chaudière.

GB

Attention: Monter la jaquette avant de raccorder la chaudière au conduit d'évacuation des fumées!

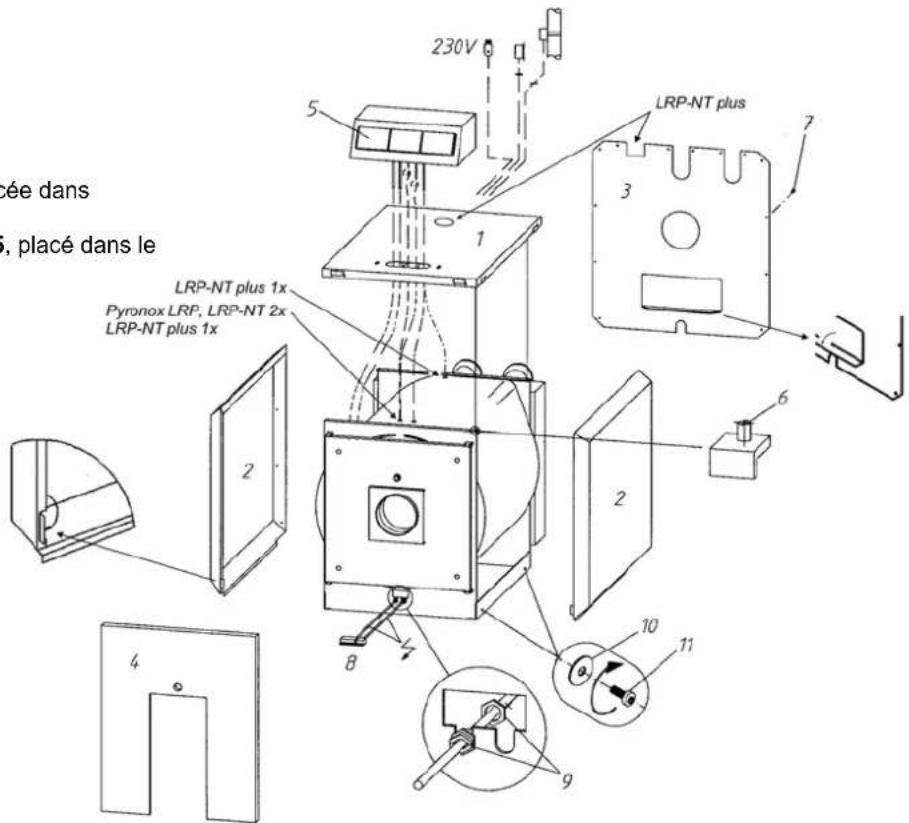

Fournitures:

Vérifier le contenu de l'emballage pour vous assurer qu'il est complet et intact.

• Panneau supérieur 1
• Jaquette latérale 2
• Sachet avec vis
• Panneau arrière 3
• Panneau avant 4 (option, placée dans un colis séparé)
• Colis tableau de commande 5, placé dans le foyer de la chaudière

230V 5 1 LRP-NT plus 7 3 LRP-NT plus 1x Pyronox LRP, LRP-NT 2x LRP-NT plus 1x 6 2 2 8 10 11 9 4

Instructions de montage

• Emboîter le panneau supérieur 1 sur les 4 axes 6 placés sur le corps de chaudière.
• Placer le tableau de commande de la chaudière 5 sur le panneau supérieur. Retirer la face avant du tableau (6 vis) et glisser les bulbes des thermostats et thermomètre, à travers l'ouverture du panneau supérieur, dans les doigts de gant.

Pour des informations détaillées sur le tableau de commande, veuillez consulter les documents PYROMATIC (Art. 408525) ou PYROTRONIC (Art. 408522).

• Passer les 2 câbles d'alimentation du brûleur 8 à travers l'ouverture puis les faire passer sur le côté gauche du corps de chaudière. Les introduire ensuite à travers l'ouverture centrale en partie basse avant. Maintenir les câbles en place à l'aide des presse-étoupes 9 à la longueur appropriée (selon le brûleur). Insérer le câble d'alimentation électrique restant dans la goulotte centrale du panneau supérieur pour le ramener vers l'arrière de la chaudière.
• Insérer le tableau de commande dans les 2 boulons du panneau supérieur. Remettre en place la face avant du tableau et la fixer avec les 6 vis.
• Rabattre de 90° les languettes des panneaux latéraux 2, servant de butées pour les aimants de la façade.
• Accrocher les panneaux latéraux 2 sur le panneau supérieur et les fixer au bas de la chaudière à l'aide des rondelles 10 et des vis 11.
• Rabattre de 90° la languette du panneau arrière 3 vers l'avant.
• Fixer le panneau arrière 3 à l'aide des vis à tôle fournies 7 sur les panneaux supérieur et latéraux.
  Accrocher la façade 4 sur la partie avant du panneau supérieur et la pousser vers le bas entre les tôles latérales jusqu'à la butée des aimants.

GB

Lorsque la chaudière est positionnée correctement, les plots antivibratiles sont placés sous elle. Pour ce faire, la chaudière est soulevée sur un côté de 5 cm environ à l'aide d'un levier. Puis, la moitié des plots antivibratiles est placée sous la chaudière, de sorte que la face avant des plots soit à fleur avec le châssis de base. Il faut s'assurer que les plots sont alignés avec la partie extérieure du châssis de base (A-A). La chaudière peut être alors abaissée avec précaution sur les plots. Sur le côté opposé, les autres plots sont placés selon le même schéma.

On peut ensuite commencer avec le montage des conduites côté connexion d'eau et côté fumées.

Attention! Une fois la chaudière remplie, elle s'abaisse de 2-3 mm.

GB

FR Modification du sens de rotation de la porte

1. Desserrer légèrement le vissage de la porte (1)
2. Dévisser la goupille de porte du haut (2) et la visser dans le côté opposé.
3. Dévisser la goupille de porte du bas (3) avec la rondelle et visser sur le côté opposé.
4. Dévisser complètement le vissage de porte (1), ouvrir la porte de chaudière.
5. Démonter le ressort à lames (4) et le monter sur le coté opposé (comme indiqué sur le schéma).
   Attention : le ressort à lames doit être dirigé vers l'extérieur !

GB
