MODE D'EMPLOI Corflex Ygnis
Réservoir d'eau primaire 500 à 5000 litres
Ygnis Industrie se réserve le droit de modifier les caractéristiques du matériel décrites dans ce manuel à tout moment et sans préavis.
Le réservoir d'eau primaire n'est pas un ballon d'eau chaude sanitaire. Il sert de réservoir de stockage d'eau chaude primaire chauffage entre une chaudière et un échangeur à plaques. Il est prévu pour fonctionner en circuit fermé uniquement.
WARNING
EN
ER Vn : Capacité nominale
Pv : Poids cuve
Qpr : constante de refroidissement des jaquettes M1 et M0 100mm (Wh/24h/L/°K)
EN Vn: Nominal capacity
Pv: Tank weight
Le passage dans un couloir est la largeur minimale utile pour déplacer le ballon sans rotation dans un bâtiment.
Les valeurs indiquées ne tiennent pas compte du type de moyen de manutention utilisé, ni du type de support sur lequel est posé le ballon.
L'encombrement de levage est la hauteur minimale nécessaire pour passer le ballon de la position horizontale à la position verticale.
Les valeurs indiquées ne tiennent pas compte du type de moyen de levage utilisé.
- Domaine d'application.... 10
- Descriptif des réservoirs d'eau primaire CORPRIMO 10
- Mise en place de l'appareil....11
- Raccordement hydraulique....11
- Mise en service....12
- Entretien....12
- Garantie 12
EN

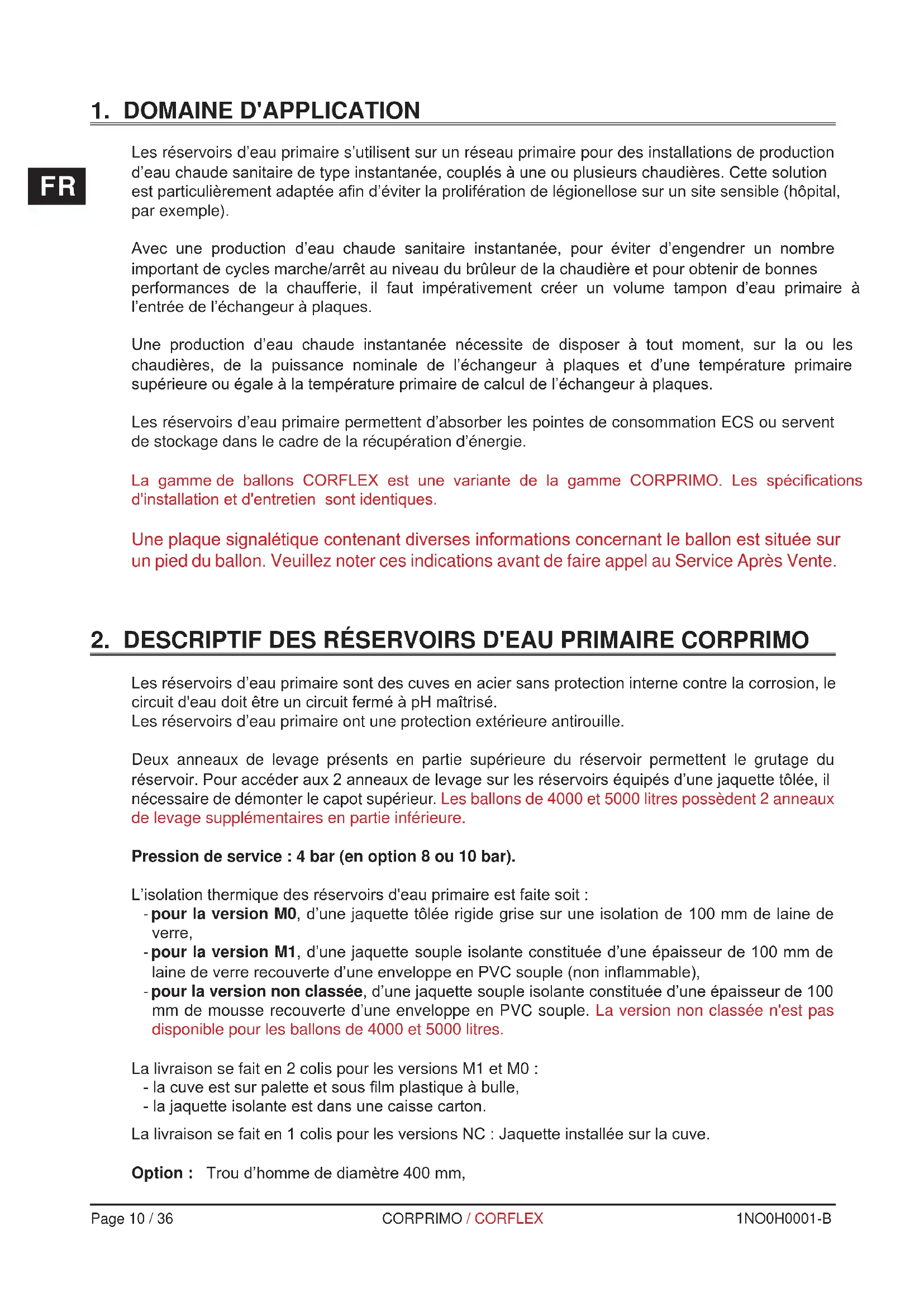

Les réservoirs d'eau primaire s'utilisent sur un réseau primaire pour des installations de production d'eau chaude sanitaire de type instantanée, couplés à une ou plusieurs chaudières. Cette solution est particulièrement adaptée afin d'éviter la prolifération de légionellose sur un site sensible (hôpital, par exemple).
Avec une production d'eau chaude sanitaire instantanée, pour éviter d'engendrer un nombre important de cycles marche/arrêt au niveau du brûleur de la chaudière et pour obtenir de bonnes performances de la chaufferie, il faut impérativement créer un volume tampon d'eau primaire à l'entrée de l'échangeur à plaques.
Une production d'eau chaude instantanée nécessite de disposer à tout moment, sur la ou les chaudières, de la puissance nominale de l'échangeur à plaques et d'une température primaire supérieure ou égale à la température primaire de calcul de l'échangeur à plaques.
Les réservoirs d'eau primaire permettent d'absorber les pointes de consommation ECS ou servent de stockage dans le cadre de la récupération d'énergie.
La gamme de ballons CORFLEX est une variante de la gamme CORPRIMO. Les spécifications d'installation et d'entretien sont identiques.
Une plaque signalétique contenant diverses informations concernant le ballon est située sur un pied du ballon. Veuillez noter ces indications avant de faire appel au Service Après Vente.
2. DESCRIPTIF DES RÉSERVOIRS D'EAU PRIMAIRE CORPRIMO
Les réservoirs d'eau primaire sont des cuves en acier sans protection interne contre la corrosion, le circuit d'eau doit être un circuit fermé à pH maîtrisé.
Les réservoirs d'eau primaire ont une protection extérieure antirouille.
Deux anneaux de levage présents en partie supérieure du réservoir permettent le grutage du réservoir. Pour accéder aux 2 anneaux de levage sur les réservoirs équipés d'une jaquette t ô lée, il nécessaire de démonter le capot supérieur. Les ballons de 4000 et 5000 litres possèdent 2 anneaux de levage supplémentaires en partie inférieure.
Pression de service : 4 bar (en option 8 ou 10 bar).
L'isolation thermique des réservoirs d'eau primaire est faite soit :
- pour la version M0, d'une jaquette tôlée rigide grise sur une isolation de 100 mm de laine de verre,
- pour la version M1, d'une jaquette souple isolante constituée d'une épaisseur de 100 mm de laine de verre recouverte d'une enveloppe en PVC souple (non inflammable),
- pour la version non classée, d'une jaquette souple isolante constituée d'une épaisseur de 100 mm de mousse recouverte d'une enveloppe en PVC souple. La version non classée n'est pas disponible pour les ballons de 4000 et 5000 litres.
La livraison se fait en 2 colis pour les versions M1 et M0 :
- la cuve est sur palette et sous film plastique à bulle,
- la jaquette isolante est dans une caisse carton.
La livraison se fait en 1 colis pour les versions NC : Jaquette installée sur la cuve.
Option : Trou d'homme de diamètre 400 mm,
3. MISE EN PLACE DE L'APPAREIL
La manutention à vide du réservoir peut se faire par transpalette grâce à sa palette d'emballage et par grutage grâce aux 2 anneaux de levage présents en partie supérieure du réservoir.
- Le positionner le plus près possible du producteur d'eau chaude primaire.
- S'assurer que l'élément support est correctement dimensionné pour supporter le poids du réservoir primaire plein d'eau.
- Installer un bac de rétention avec vidange sous le réservoir primaire lorsque celui-ci est positionné dans des combles ou au-dessus de locaux habités.
- Le piquage de vidange inférieur autorise une vidange totale des réservoirs.
- Les réservoirs d'eau primaire ne fonctionnent qu'en position verticale.
Afin de faciliter l'accès à la vidange, il est possible de monter 3 réhausses de 85 mm (livrées avec le réservoir).
FR
4. RACCORDEMENT HYDRAULIQUE
L'installation doit être effectuée en respectant les normes en vigueur.
Ne pas oublier de mettre un dégazeur ou un purgeur au point haut du réservoir d'eau primaire.
4.1. Qualité de l'eau
Les caractéristiques de l'eau utilisée, dès la mise en service, et pour la durée de vie de l'installation devront être conformes aux préconisations de la chaudière associée au ballon primaire.
- Eau du réseau
L'eau du réseau peut être à l'origine de phénomènes de corrosion liés :
• A l'acidité du milieu,
• A la présence d'oxygène,
- A l'hétérogénéité des métaux en présence.
Pour éviter ces phénomènes, l'eau du réseau devra être traitée afin de respecter les paramètres suivants :
- PH : de 8,2 à 9,5
- Réducteur d'oxygène : en excès.
Les produits chimiques employés doivent faire l'objet d'une mise en œuvre précise et rigoureuse. Nous conseillons de faire appel aux sociétés spécialisées sur les questions de traitement d'eau ; elles seront à même de proposer :
- Le traitement approprié en fonction des caractéristiques de l'installation,
- Un contrat de suivi et de garantie de résultat.
4.2. Rénovation de chaufferies
En cas de rénovation de chaufferies anciennes, avant la mise en place d'un nouvel élément dans l'installation, il est impératif de prévoir un rinçage complet de l'installation, de manière à éliminer les particules en suspension.
Cette opération peut s'avérer insuffisante, notamment sur des installations très anciennes équipées de planchers chauffants.
Un désembouage complet peut alors être nécessaire.
Tout comme le traitement de l'eau, cette opération doit être mise en œuvre par une société spécialisée, seule à même de définir, prescrire et mettre en œuvre les produits de traitement, en fonction d'une analyse préalable des paramètres du réseau et des risques de fuite encourus par le réseau de distribution.
Avant de procéder au raccordement hydraulique, il est indispensable de bien nettoyer les tuyauteries d'alimentation pour ne pas introduire dans la cuve des particules métalliques ou autres.
Le DTU Plomberie 60.1 additif 4 (NFP 40-201) doit être respecté.
Une pression de 1 bar à froid est recommandée. Vérifier à chaud que la pression à chaud ne dépasse pas 4 bar par défaut (ou 8 ou 10 bar selon l'option choisie).
4.3. Schéma hydraulique
Voir page 8.
5. MISE EN SERVICE
- S'assurer que tous les piquages sont raccordés et / ou bouchonnés (y compris la vidange au point bas).
- Remplir l'appareil
- Vérifier la pression d'eau au manomètre. Celle ci doit être de 1 bar au minimum à froid et de 4 bar par défaut (ou 8 ou 10 bar selon l'option choisie) au maximum à chaud.
- S'assurer que le réservoir primaire est bien purgé.
- Vérifier l'étanchéité des raccords du réservoir primaire.
- Les doigts de gant sont à monter avec de la pâte de contact thermique. Procéder ainsi à chaque montage.
Les doigts de gant trilobiques et thermomètre sont a serrer à la main et ne nécessitent pas d'étanchéïté.
6. ENTRETIEN
L'appareil que vous venez d'acquérir vous donnera satisfaction durant de nombreuses années en suivant ces quelques observations :
- Nettoyage des réservoirs: le raccordement de la vidange placé au point le plus bas de la cuve permet une vidange totale de celle-ci.
- Des chasses régulières permettent d'évacuer les boues accumulées.
- Si le ballon doit rester sans fonctionner en hiver dans un local où il y a un risque de gel, il faut impérativement maintenir l'eau à une température hors gel.
Pour toute intervention sur des composants en fibre minérales artificielles siliceuses (fibres céramiques, laine de verre, laine de roche), l'opérateur doit porter une tenue vestimentaire adaptée et un masque de protection respiratoire pour éviter tout risque spécifique à ces produits.
7. GARANTIE
L'appareil doit être installé par un professionnel qualifié conformément aux règles de l'Art, aux normes, règlements et DTU en vigueur et aux prescriptions de nos notices techniques, notamment dans le respect du DTU Plomberie 60-1 additif 4 (NFP 40-201).
Il sera utilisé normalement et entretenu régulièrement par un spécialiste.
Dans ces conditions, les matériels sont garantis par l'accord Intersyndical de 1969 entre l'UCH et les Constructeurs de matériel de chauffage ainsi que dans le respect des conditions des articles 1641 et suivants du Code Civil.
Les interventions au titre de la garantie ne sauraient en aucun cas donner lieu à des indemnités ou dommages-intérêts et ne peuvent avoir pour effet de prolonger celle-ci.
En cas de défaut de fabrication ou vice de matière (il appartient toujours à l'acheteur d'en faire la preuve) nettement établi et reconnu par le Groupe Atlantic, la responsabilité du Constructeur est limité à :
- Pièces amovibles de chaudronnerie : à la fourniture de la pièce reconnue défectueuse ainsi qu'au frais de transport, à l'exclusion des frais de main d'œuvre inhérents au démontage et remontage pour une durée de deux ans à compter de la date de mise en service ou, à défaut, de la date de facturation sans toutefois excéder la durée majorée de 6 mois à compter de la date de fabrication.
Durées de garantie :
Cuve : 5 ans (possibilité d'extension à 10 ans)
Parties amovibles : 2 ans
Les dispositions stipulées ci-dessus n'excluent pas le bénéfice de la garantie légale concernant les vices cachés, conformément aux dispositions de l'article 1641 et suivants du Code Civil.
Cette garantie est valable uniquement en France Métropolitaine et en Corse.
Le service après-vente des réservoirs d'eau primaire CORPRIMO est assuré pour la France par : S.A.T.C. GUILLOT
1 route de Fleurville
FR - 01190 Pont de Vaux
Tél. : 0 825 396 634
Fax : 03 85 51 59 30
MATERIELS INSTALLES HORS FRANCE METROPOLITAINE
Les opérations de service après-vente et entretien pour tous les matériels sont prises en charge par l'acheteur.
Le fabricant assure exclusivement la fourniture des pièces reconnues défectueuses, à l'exclusion des frais d'expédition.
