| Type de produit | Chaudière de chauffage central |
| Marque | Ygnis |
| Modèle | Pyronox LRK |
| Combustible | Gaz (naturel ou propane) ou fioul domestique |
| Puissance nominale | 25 kW (estimation) |
| Alimentation électrique | 230 V / 50 Hz |
| Dimensions (L x P x H) | 800 x 600 x 1000 mm (approx.) |
| Poids | 90 kg (approx.) |
| Rendement | Jusqu'à 98% avec condensation |
| Régulation | Tableau de commande Pyromatic ou Pyrotronic |
| Fonctions principales | Chauffage central, production d'eau chaude sanitaire (via ballon) |
| Échangeur | Acier avec turbulateurs pour améliorer l'échange thermique |
| Condensation | Oui, avec condensateur intégré |
| Entretien et nettoyage | Nettoyage annuel des tubes de fumée et turbulateurs ; vérification du joint du condensateur |
| Sécurité | Dispositifs de sécurité thermique, anti-surchauffe, contrôle de flamme |
| Installation | Sur plots antivibratiles, raccordement aux conduites d'eau et de fumée |
| Porte de chaudière | Réversible pour adaptation à la configuration |
| Pièces détachées | Disponibles auprès de Ygnis ou revendeurs agréés |
| Indice de réparabilité | 8,5 / 10 (estimation) |
FOIRE AUX QUESTIONS - Pyronox LRK Ygnis
Questions des utilisateurs sur Pyronox LRK Ygnis
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière de chauffage central au format PDF gratuitement ! Retrouvez votre notice Pyronox LRK - Ygnis et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Pyronox LRK de la marque Ygnis.
MODE D'EMPLOI Pyronox LRK Ygnis
Tous les tubes de fumée de la troisième ligne seront équipés de turbulateurs (tenir compte des indications sur l'autocollant sur la porte de chaudière). Introduire les turbateurs jusqu'à la butée dans les tubes.
GB
Bouchage de l'ouverture de la porte lors du montage du brû-leur
Bien boucher avec de la laine de fibre ceramique incluse dans l'ensemble de livraison l'espace entre le tube de brûleur et l'isolement de la porte avant de mettre en marche la chaudière.
GB
Pour des informations détaillées sur le tableau de commande, veuilles consulter les documents PYROMATIC (Art. 408525) ou PYROTRONIC (Art. 408522).
Montage sur couvercle de chaudière:
Poser le tableau de commande sur la coiffe, introduire les sondes dans les douilles immergees par l'ouverture de la coiffe.
- Enficher le tableau de commande dans le support correspondant (1).
- Bloquer le tableau de commande avec les deux vis à tôle inclues dans la livreaison (2).
Montage à la tôle latérale :
- Demonter la tôle latérale, la pousser un peu de côte et la poser à la chaudière.
- Introduire les sondes dans les douilles immerges par l'ouverture dans la tôle latérale et enficher le tableau de commande dans le support correspondant (1).
- Bloquer le tableau de commande avec les deux vis à tôle inclues dans la livreaison (2).
- Remonter la tôle latérale.
GB
Lorsque la chaudière est positionnée correctement, les plots antivibratiles sont placés sous elle. Pour ce faire, la chaudière est soulevée sur un cote de 5 cm environ à l'aide d'un levier. Puis, la moitié des plots antivibratiles est placée sous la chaudière, de sorte que la face avant des plots soit à fleur avec le chassin de base. Il faut s'assurer que les plots sont alignés avec la partie interieure du chassin de base (A-A). La chaudière peut être alors abaissee avec précaution sur les plots. Sur le cote opposé, les autres plots sont places selon le même schéma.
On peut ensuite commencer avec le montage des conduites cote connexion d'eau et cote fumées.
Attention! Une fois la chaudière replie, elle s'abaisse de 3-5 mm.
GB
links
à gauche
left
a sinistra
a la izquierda
linker
rechts
à droit
right
a destra
a la derecha
recht
DE

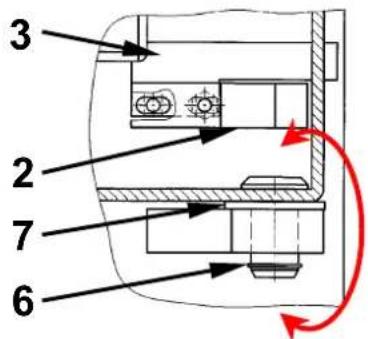

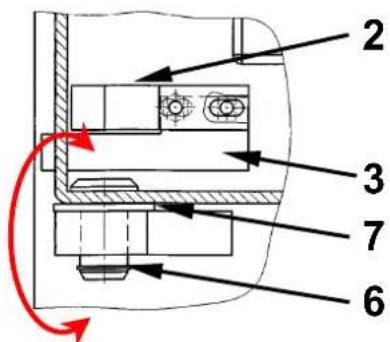

- Ouvrir la porte de chaudière (1), la faire pivoter de 90^ vers l'extérieur et la caler pour éviter toute chute.
- Enlever la bague de sécurité (6) de la goupille de porte (4) du haut et soulever légarement la goupille pour pouvoir la démonter plus facilement par la suite.
- Demonter la goupille de porte (4) du bas et la remonter par le bas sans bague de sécurité (6). Bloquer la goupille par le bas pour éviter qu'elle se détache.
- Remonter la porte de chaudière, la soulever légèrement et la visser.
- Enlever Maintenant les deux goupilles de porte et les rondelles (7) et les remonter de l'autre cote.
- Ouvrir la porte de chaudière (1), la faire pivoter de 90^ vers l'extérieur et la caler pour éviter toute chute.
- Bloquer la goupille du haut avec la bague de sécurité. Retirer la goupille du bas et la remonter comme à l'etat original de l'intérieur puis la bloquer avec la bague de sécurité.

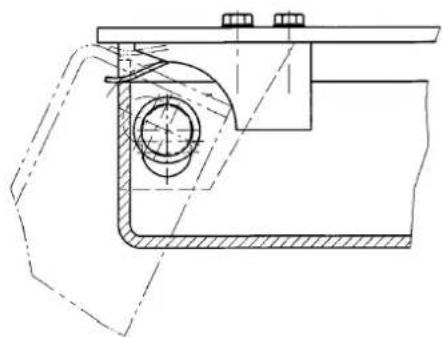

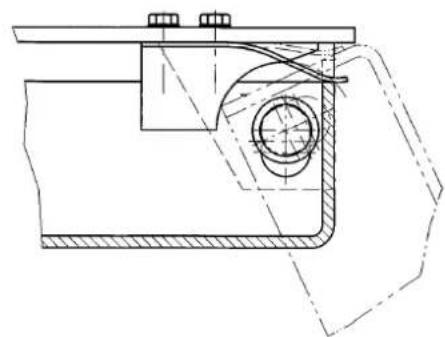

- Demonter la butée de porte (2) et les ressorts à lames (3) et les monter sur le côté opposé ( comme indiquéd s u r l e s c h é m Attention : le ressort et le coude de guidage de la butée doivent être dirigés vers l'extérieur.
- Vérifier le montage correct de la porte. Enlever alors le calage et referrer la porte.
GB
Monter le condensateur et le joint à la chaudière avec les vissages joints à la livraison (figure 1 + 2).
Attention : veiller absolument à ce que le joint silicone recouvre tout le bord inférieur du condensateur. Les deux types de joint (céramique et silicone) doivent être franc-bord et bien pressés les uns contre les autres. Aucune fente ne doit apparaitre !
Monter ensuite le cadre d'habillage comme indiqué sur le schéma (figure 3).
