MODE D'EMPLOI PolarMax 2118 THETFORD

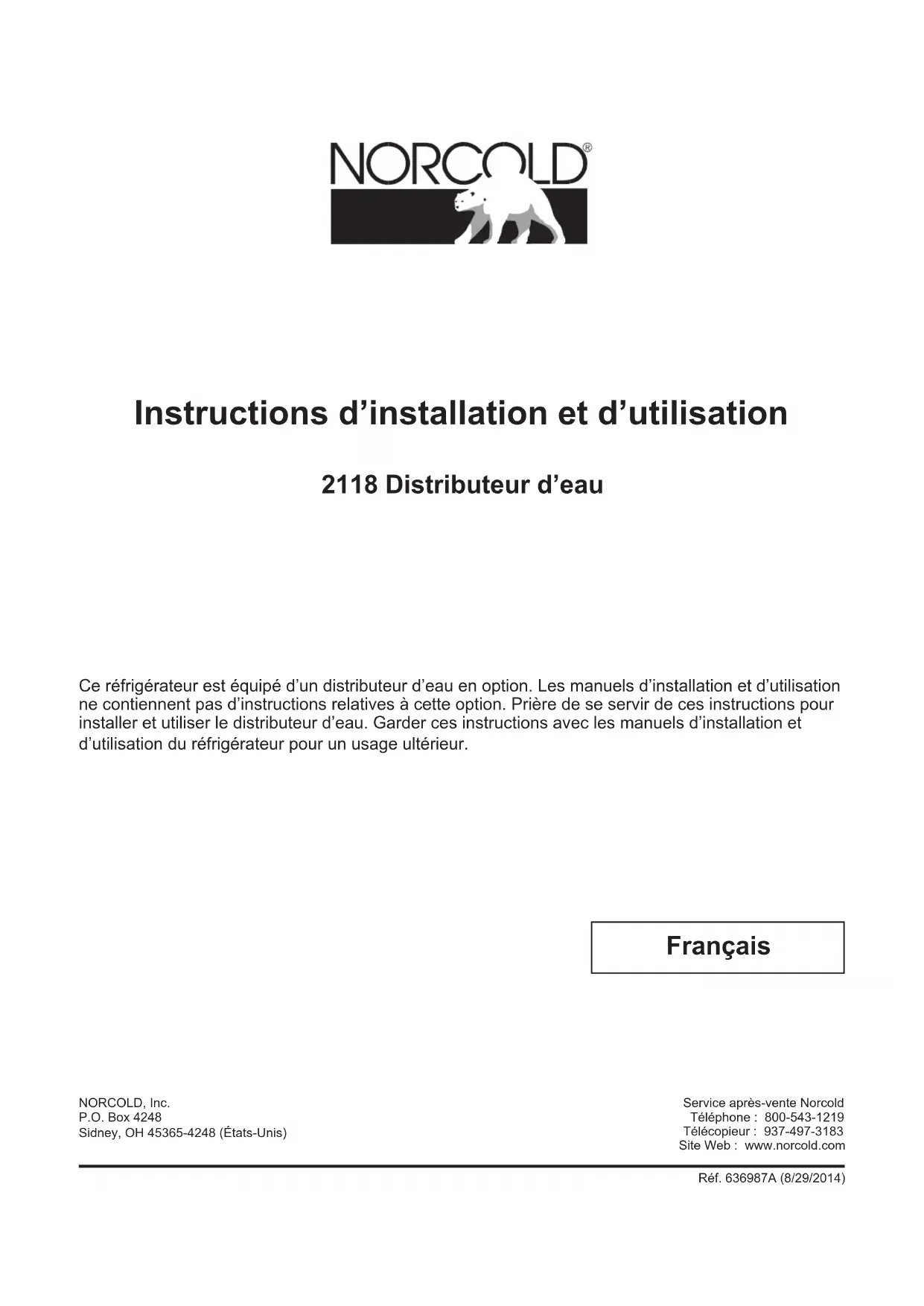

• ART02501NORCOLD, Inc. P.O. Box 4248 Sidney, OH 45365-4248 (États-Unis) Réf. 636987A (8/29/2014) Français Service après-vente Norcold Téléphone : 800-543-1219 Télécopieur : 937-497-3183 Site Web : www.norcold.com Instructions d’installation et d’utilisation 2118 Distributeur d’eau Ce réfrigérateur est équipé d’un distributeur d’eau en option. Les manuels d’installation et d’utilisation ne contiennent pas d’instructions relatives à cette option. Prière de se servir de ces instructions pour installer et utiliser le distributeur d’eau. Garder ces instructions avec les manuels d’installation et d’utilisation du réfrigérateur pour un usage ultérieur.Manuel d’installation et de l’utilisateur 2 Distributeur d’eau Le distributeur d’eau est monté dans les réfrigérateurs à l’usine comme équipement disponible en option. Si le réfrigérateur ne comporte pas de distributeur d’eau installé en usine, il ne sera pas possible d’en ajouter un au réfrigérateur plus tard. Le distributeur d’eau comprend un réservoir d’eau intégré dans bas du compartiment de denrées fraîches du réfrigérateur. Lorsque de l’eau est distribuée, le réservoir se remplit de nouveau automatiquement. L’eau se trouvant dans le réservoir est rafraîchie à la température régnant à l’intérieur du compartiment de denrées fraîches du réfrigérateur. La plupart des fabricants de véhicules installent un ltre à eau dans la plomberie pour enlever les odeurs, le goût, le chlore et les sédiments de l’eau. Si le véhicule n’est pas déjà doté d’un ltre à eau, Norcold recommande d’en installer un avant d’utiliser le distributeur d’eau. Consulter le concessionnaire. Le distributeur d’eau fonctionne uniquement à la demande dans des températures ambiantes aussi basses que 0 °F. Pour permettre un fonctionnement dans des températures situées entre 0 °F et 32 °F, le distributeur d’eau possède une chaufferette sur les électrorobinets d’eau et sur le tuyau d’eau entre les électrorobinets et le distributeur d’eau. Aux températures inférieures à 0 °F, entreposer le distributeur d’eau comme indiqué dans la section « Entreposage du distributeur d’eau » de ces instructions. La chaufferette du tuyau d’eau ne protège pas le tuyau d’arrivée d’eau allant du robinet d’arrêt d’eau du véhicule aux électrorobinets d’eau situés à l’arrière du réfrigérateur. Ne pas laisser la température à l’intérieur du compartiment de denrées fraîches du réfrigérateur descendre en dessous de 32 °F. À cette température, l’eau gèlera à l’intérieur du réservoir et endommagera celui-ci. Si le véhicule doit être arrêté par temps froid, entreposer le distributeur d’eau comme indiqué dans la section « Entreposage du distributeur d’eau » de ces instructions. Instructions d’utilisation Table des matières Instructions d’utilisation p. 2
• Distributeur d’eau p. 2
• Utilisation du distributeur d’eau p. 3
• Arrêt du distributeur d’eau p. 4
• Lampe d’éclairage direct p. 4
• Grille de vidange et cuvette d’égouttage p. 4
• Nettoyage et désinfection du distributeur d’eau p. 4
• Entreposage du distributeur d’eau p. 5
• Pièces de rechange p. 6
• Dépannage p. 7
• Instructions d’installation p. 8
• Installation des composants du distributeur d’eau (modèles à portes non métalliques) p. 8
• Installation des composants du distributeur d’eau (modèles à portes métalliques) p. 8
• Installation des panneaux décoratifs de porte (modèles à portes non métalliques) p. 9
• Raccordement du distributeur d’eau p. 9
• Branchement du tuyau d’arrivée d’eau ATTENTION !Manuel d’installation et de l’utilisateur 3 Le distributeur d’eau fonctionne sur un courant de : - 12 volts c.c. - Eau potable à une pression de 15 psi à 125 psi. Raccorder le distributeur d’eau uniquement à une source d’eau potable. Le système de distribution ne permet pas de rendre potable de l’eau non traitée. Le distributeur est conçu pour fonctionner avec de l’eau. Ne pas utiliser un autre type de boisson, quel qu’il soit. Le distributeur d’eau possède les caractéristiques pratiques suivantes : - une utilisation à l’aide d’une seule main. - une lampe d’éclairage direct qui s’allume lorsque le distributeur d’eau est en marche. - une grille de vidange et une cuvette d’égouttage amovibles pour un nettoyage facile. - une zone aide-mémoire sur les modèles à portes non métalliques qui permet de placer des notes, des aide-mémoire, etc. Utilisation du distributeur d’eau : Première utilisation : La première utilisation du distributeur d’eau permet de chasser l’air du système de distribution d’eau. p. 10

1. Enlever l’étiquette du distributeur d’eau.

Ne pas tirer sur le bras du distributeur. Si le bras est détaché accidentellement du distributeur d’eau, s’assurer que le ressort serpentin se trouve sur la tige ronde du distributeur d’eau et enfoncer le bras sur le distributeur d’eau jusqu’à ce qu’il se bloque en place d’un coup sec.

2. Ouvrir le robinet d’arrêt d’eau du véhicule.

3. Tenir un verre sous l’embout du distributeur.

4. Pousser et maintenir le bras du distributeur [189] vers l’intérieur

jusqu’à ce que l’eau coule en un jet régulier sans éclabousser (voir Art01817). Le premier remplissage du réservoir intégré et l’élimination de l’air du système peuvent prendre une minute. Il vaut mieux jeter sans les utiliser les quelques premiers verres d’eau sortant du distributeur. De nouveaux raccords de plomberie et/ou des impuretés dans le tuyau d’arrivée d’eau au moment de la première utilisation ou après l’hivérisation peuvent faire en sorte que les premiers verres d’eau soient décolorés ou aient un goût altéré.

5. Relâcher le bras du distributeur pour arrêter l’écoulement d’eau.

6. Enlever le verre de sous l’embout du distributeur.

Utilisation continue :

1. Laisser l’eau se rafraîchir dans le distributeur avant d’utiliser celui-

ci. - La durée de rafraîchissement peut varier selon la température de l’eau d’arrivée. - Un nouveau remplissage au complet du réservoir intégré prendra plus de temps.

AVIS AVISManuel d’installation et de l’utilisateur 4

2. S’assurer que l’air peut circuler librement à l’intérieur du réfrigérateur

autour du réservoir d’eau situé à bas du compartiment de denrées fraîches.

3. Tenir un verre sous l’embout du distributeur.

4. Pousser et maintenir le bras du distributeur [1] vers l’intérieur (voir

Art01791) pour démarrer l’écoulement d’eau.

5. Relâcher le bras du distributeur pour arrêter l’écoulement d’eau.

6. Enlever le verre de sous l’embout du distributeur.

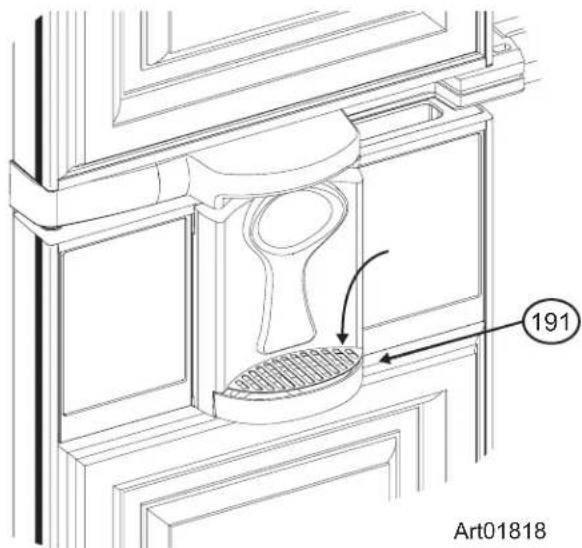

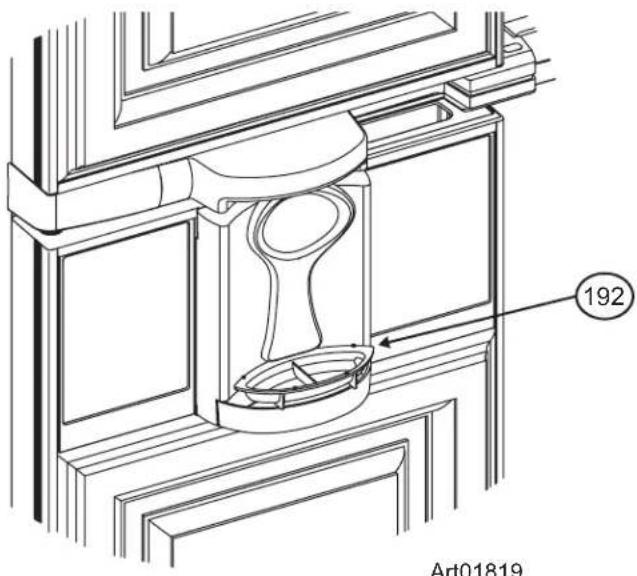

Arrêt du distributeur d’eau : Si le distributeur d’eau ne s’arrête pas quand le bras est relâché : - Appuyer sur le bouton ON / OFF pour éteindre le réfrigérateur. - Voir la section « Dépannage » de ces instructions pour trouver la cause du problème. Lampe d’éclairage direct : La lampe d’éclairage direct s’allume dès que le distributeur d’eau est en marche. Grille de vidange et cuvette d’égouttage : La grille de vidange et la cuvette d’égouttage sont situées sous le bras du distributeur d’eau. Pour enlever la grille de vidange [191], appuyer vers le bas sur le centre du bord arrière de celle-ci pour soulever son bord avant an de pouvoir le saisir (voir Art01818). Pour retirer la cuvette d’égouttage [192], saisir la poignée à l’intérieur de celle-ci et la soulever pour la sortir de la cupule (voir Art01819). Nettoyage et désinfection du distributeur d’eau : Pour nettoyer la grille de vidange et la cuvette d’égouttage : - Enlever la grille de vidange et la cuvette d’égouttage de la cupule. - Laver le distributeur d’eau, la grille de vidange et la cuvette d’égouttage avec un produit de nettoyage doux ou un mélange de détergent liquide pour vaisselle et d’eau chaude. - Rincer à l’eau propre. - Sécher avec un chiffon propre. Ne pas se servir de produits de nettoyage abrasifs, de produits chimiques ou de tampons à récurer car ils risquent d’endommager le ni des pièces. - Remettre la grille de vidange et la cuvette d’égouttage dans leurs positions d’origine. - Suivre les instructions du fabricant du véhicule de loisir pour désinfecter le système d’alimentation en eau potable du véhicule. Art01818

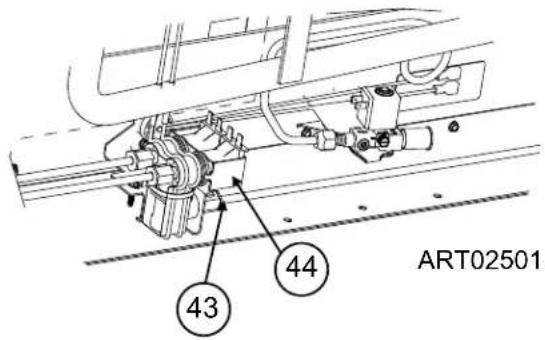

AVISManuel d’installation et de l’utilisateur 5 Pour préparer le distributeur d’eau pour son entreposage saisonnier (voir Art02501) : Ne pas utiliser le distributeur d’eau si la température ambiante est inférieure ou égale à 0 °F. Les électrorobinets d’eau et le tuyau d’arrivée d’eau risqueraient d’être endommagés.

1. Fermer le robinet d’arrivée d’eau du véhicule relié au réfrigérateur.

2. Retirer le tuyau d’arrivée d’eau [43] de l’électrorobinet d’eau [44].

3. Retirer le tuyau du distributeur d’eau de l’électrorobinet d’eau.

- Ne pas retirer les chaufferettes en aluminium autour de l’électrorobinet d’eau et du tuyau du distributeur d’eau. Vidanger le distributeur d’eau. Le non-respect de cette consigne peut endommager les composants du distributeur et provoquer des fuites.

4. Vidanger toute l’eau se trouvant dans le tuyau d’arrivée d’eau et le tuyau du distributeur d’eau.

Se munir d’un récipient sufsamment grand pour recueillir l’eau qui s’écoule du tuyau du distributeur d’eau. Le distributeur d’eau contient presque un litre d’eau. Entreposage du distributeur d’eau ATTENTION

AVIS 5. Placer les extrémités des tuyaux d’eau ainsi que l’électrorobinet d’eau individuellement dans un sac en plastique propre.

6. Fermer à l’aide de ruban adhésif chacun des sacs en plastique autour des tuyaux d’eau et de l’électrorobinet d’eau.

Pour utiliser le distributeur d’eau après son entreposage saisonnier :

1. Enlever le ruban adhésif et les sacs en plastique de l’extrémité des tuyaux d’eau et de l’électrorobinet d’eau.

2. Brancher le tuyau du distributeur d’eau dans l’électrorobinet d’eau.

3. Brancher le tuyau d’arrivée d’eau dans l’électrorobinet d’eau.

4. Ouvrir le robinet d’arrivée d’eau du véhicule relié au réfrigérateur.

5. Pousser et maintenir le bras du distributeur jusqu’à ce que l’eau coule en un jet régulier sans éclabousser.

Vous devriez jeter et n’utilisez pas les premiers plusieurs verres d’eau du distributeur d’eau. AVIS Pièces de rechange Les pièces de rechange peuvent être obtenues auprès du concessionnaire de véhicules de loisirs local ou d’un centre de service après-vente agréé Norcold.

ART02501Manuel d’installation et de l’utilisateur 6 Dépannage Problème L’eau est trop chaude. L’eau n’est pas distribuée. L’eau ne s’arrête pas de couler. L’écoulement d’eau est faible ou irrégulier. L’eau a une odeur ou un mauvais goût. La lampe d’éclairage direct ne s’allume pas. La lampe d’éclairage direct ne s’éteint pas. Solution Vérier : - Que cela fait au moins 4 heures que le réservoir du distributeur a été rempli. - Que le réfrigérateur a fonctionné pendant 8 heures avant de le remplir d’aliments. - Que le thermostat du réfrigérateur est réglé sur une température sufsamment froide. - Que le réfrigérateur refroidit correctement. - Consulter le concessionnaire ou un centre de service après-vente agréé Norcold. Vérier : - Que la pompe à eau ou la source d’alimentation en eau du véhicule est en marche et/ou complètement ouverte. - Que le robinet d’arrivée d’eau relié au distributeur est ouvert. - Que le ltre à eau du système d’alimentation en eau du véhicule n’est pas bouché. - Que le tuyau d’arrivée d’eau est raccordé aux électrorobinets d’eau. - Que l’électrorobinet d’eau est correctement branché à l’alimentation 12 V c.c. - Que le bras du distributeur se déplace librement. - Consulter le concessionnaire ou un centre de service après-vente agréé Norcold. Mettre le réfrigérateur sur “OFF” (Arrêt) au niveau de ses commandes. Éteindre la pompe à eau du véhicule ou débrancher la source d’alimentation en eau du distributeur. Remettre le réfrigérateur sur “ON” (Marche) au niveau de ses commandes. Vérier : - Que le bras du distributeur se déplace librement. - Que le petit bouton rond derrière le bras du distributeur s’enfonce et se relâche sans problème. - Que le robinet se ferme lorsqu’il est mis hors tension. - Consulter le concessionnaire ou un centre de service après-vente agréé Norcold. Vérier : - Que le ltre à eau du système d’alimentation en eau du véhicule n’est pas bouché. - Que les tuyaux d’eau derrière le réfrigérateur ne sont pas vrillés. - Que la pression de l’eau arrivant au véhicule n’est pas trop faible. - Que tous les robinets d’eau menant au distributeur sont complètement ouverts. - Qu’après l’hivérisation ou le remplacement du ltre à eau, tout l’air est chassé des tuyaux d’eau du véhicule. - Que des dépôts minéraux ne se sont pas accumulés à l’extrémité de l’embout du distributeur. Si c’est le cas, nettoyer avec un coton-tige ou un chiffon doux. - Consulter le concessionnaire ou un centre de service après-vente agréé Norcold. Vérier : - Si le ltre à eau du véhicule devrait être remplacé. - Si un ltre à eau devrait être installé sur le véhicule. - Si le système d’eau du véhicule devrait être aseptisé. - Que le réservoir du distributeur est purgé en extrayant quelques verres d’eau. - Consulter le concessionnaire ou un centre de service après-vente agréé Norcold. Vérier : - Que l’électrorobinet d’eau est correctement branché à l’alimentation 12 V c.c. - Consulter le concessionnaire ou un centre de service après-vente agréé Norcold. Vérier : - Que le bras du distributeur se déplace librement. - Consulter le concessionnaire ou un centre de service après-vente agréé Norcold. Art01713Manuel d’installation et de l’utilisateur 7 Instructions d’installation

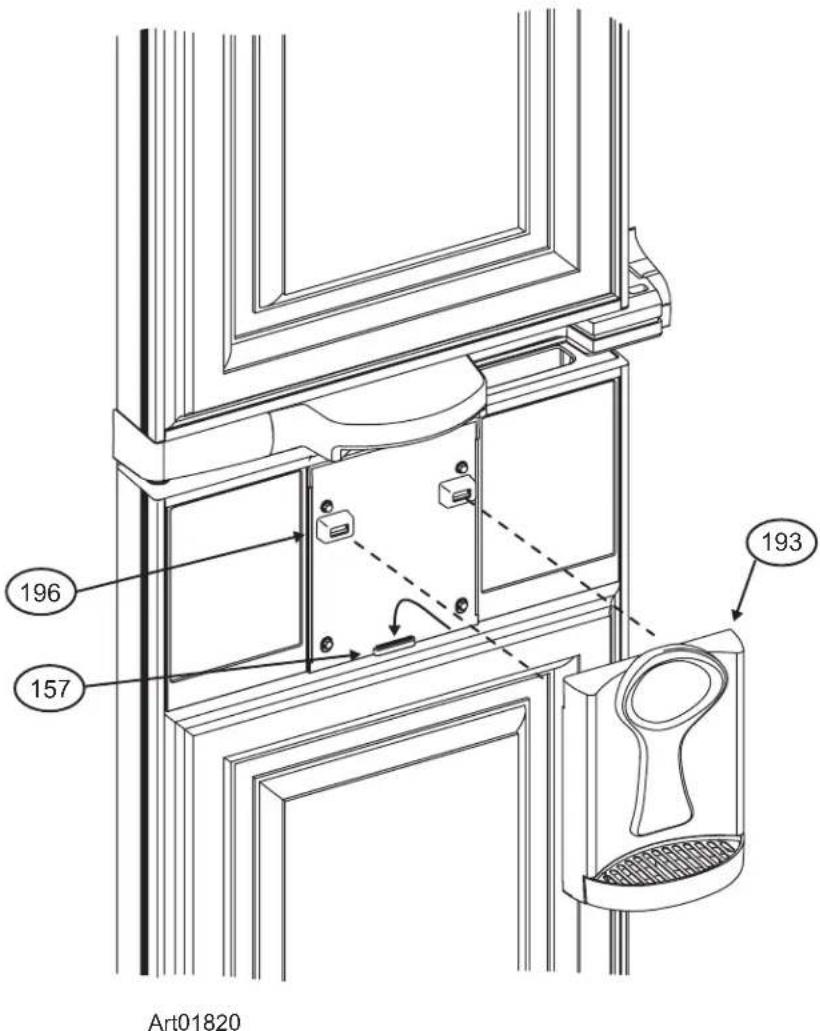

1. Installer le dosseret (voir Art01820) :

- Pousser le crochet au fond du dosseret [193] vers le bas dans la fente [157] du panneau du distributeur d’eau. - Aligner les deux (2) tiges de montage rectangu- laires à l’arrière du dosseret avec les deux (2) crans de xation [196] du panneau du distribu- teur d’eau. - En appuyant avec la même force des deux cô- tés, enclencher les deux tiges de montage dans les crans de xation en même temps. - Les tiges de montage doivent s’emboîter et se verrouiller dans les crans de xation en faisant entendre un « déclic ». Installation des composants du distributeur d’eau (modèles à portes non métalliques)

1. Installer le dosseret (voir Art01820) :

- Pousser le crochet au fond du dosseret [193] vers le bas dans la fente [157] du panneau du distributeur d’eau. - Aligner les deux (2) tiges de montage rectangu- laires à l’arrière du dosseret avec les deux (2) crans de xation [196] du panneau du distribu- teur d’eau. - En appuyant avec la même force des deux cô- tés, enclencher les deux tiges de montage dans les crans de xation en même temps. - Les tiges de montage doivent s’emboîter et se verrouiller dans les crans de xation en faisant entendre un « déclic ». Installation des composants du distributeur d’eau (modèles à portes métalliques)

Art01820Manuel d’installation et de l’utilisateur 8 Les portes sont conçues pour accepter des panneaux décoratifs. Les panneaux décoratifs doivent être d’une épaisseur maximum de 3/16 po. Installer les panneaux décoratifs de porte sur les portes du réfrigérateur, avant d’installer le réfrigérateur dans le véhicule.

1. Faire deux panneaux de porte supérieurs de 17 1/4 po de largeur et 23

1/8 po de hauteur : - Les panneaux en relief doivent être centrés sur chaque porte et leurs dimensions ne doivent pas dépasser 16 1/2 po de largeur et 22 3/8 po de hauteur.

2. Faire un panneau de porte inférieur droit de 17 1/4 po de largeur et 42

5/16 po de hauteur : - Les panneaux en relief doivent être centrés sur la porte inférieure droite et leurs dimensions ne doivent pas dépasser 16 1/2 po de largeur et 41 9/16 po de hauteur.

3. Faire un panneau de porte inférieur gauche de 17 1/4 po de largeur et 34

5/8 po de hauteur : - Les panneaux en relief doivent être centrés sur la porte inférieure gauche et leurs dimensions ne doivent pas dépasser 16 1/2 po de largeur et 33 7/8 po de hauteur.

4. Installer les panneaux décoratifs de porte :

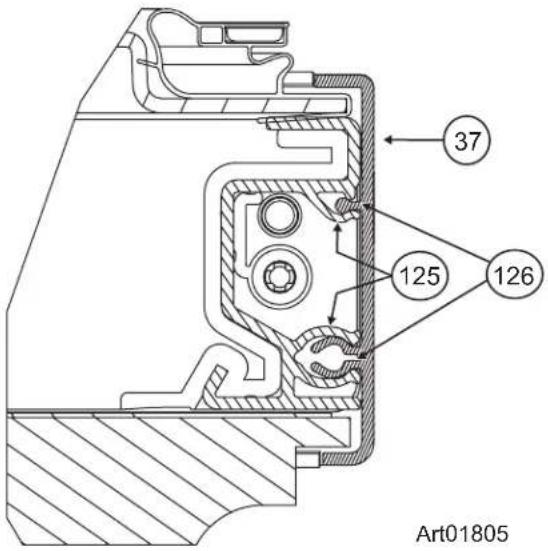

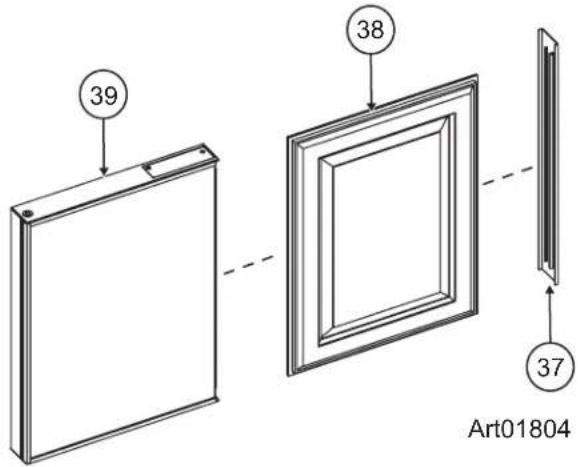

- Tirer sur le dispositif de retenue [37] du panneau pour le séparer de chaque porte [39] (voir Art01804). - Pousser un panneau décoratif de porte [38] dans les fentes de chaque porte. - S’assurer que chaque dispositif de retenue du panneau est positionné correctement et pousser l’attache incurvée [125] du dispositif de retenue du panneau [37] à l’intérieur de l’attache incurvée [126] de la porte (voir Art01805). - Vérier que le panneau décoratif de porte [38] de la porte inférieure gauche du réfrigérateur se trouve derrière le panneau du distributeur d’eau. Installation des panneaux décoratifs de porte (modèles à portes non métalliques)

Art01805 AVISManuel d’installation et de l’utilisateur 9 Raccordement du distributeur d’eau Le distributeur d’eau est monté dans le réfrigérateur à l’usine comme équipement disponible en option. Si le réfrigérateur ne comporte pas de distributeur d’eau installé en usine, il ne sera pas possible d’en ajouter un au réfrigérateur plus tard. L’installateur du réfrigérateur devra raccorder un tuyau d’arrivée d’eau froide à l’électrorobinet situé à l’arrière du réfrigérateur. Ce qui suit est nécessaire pour le raccordement du distributeur d’eau. - tube en cuivre de diam. ext. de 1/4 po pour le tuyau d’arrivée d’eau. OU BIEN - tube en plastique de diam. ext. de 1/4 po pour le tuyau d’arrivée d’eau. - robinet d’arrêt de 1/4 po dans le tuyau d’arrivée d’eau. Ceci doit être d’accès facile à travers la bouche de prise d’air inférieure. Branchement du tuyau d’arrivée d’eau : Installer un tuyau d’arrivée d’eau de diam. ext. de 1/4 po [43] allant du robinet d’arrêt d’eau du véhicule à l’électrorobinet [44] situé à l’arrière du réfrigérateur (voir Art02501) : Un écrou de compression en laiton [45], un manchon en laiton, un manchon en plastique [46] et une insertion en laiton [47] sont fournis et xés à l’arrière du réfrigérateur (voir Art01702). - Placer l’écrou de compression, puis le manchon sur le tuyau d’arrivée d’eau [43]. - Pour les tubes en cuivre, utiliser le manchon en laiton. - Pour les tubes en plastique, utiliser le manchon en plastique [46]. - Pour les tubes en plastique dont l’épaisseur des parois est de

0.040 po, utiliser également la pièce rapportée en laiton [47].

- Purger le tuyau d’arrivée d’eau jusqu’à ce que l’eau soit claire. - Placer le tuyau d’arrivée d’eau dans le raccord de compression des électrorobinets. - Serrer l’écrou de compression à la main (serrer fortement avec les doigts). - À l’aide de deux clés, serrer l’écrou de compression de 1 1/2 tour à 2 tours. - Ouvrir le robinet d’arrêt d’eau du véhicule. - Chercher les fuites au niveau des raccords. Art01702
