MODE D'EMPLOI AV100BS Monacor

Avant toute mise en service ...

Nous vous remercions d'avoir choisi un apparéil MONACOR et vous souhaionts beaucoup de prendre à l'utiliser. Cette notice a pour objectif de vous aider à mieux connaître les multiples facétés de l' apparéil et à vous éviter toute mauvaise manipulation.

La version française se trouve pages 12-14.

① 6 7 8

② 3 1 4

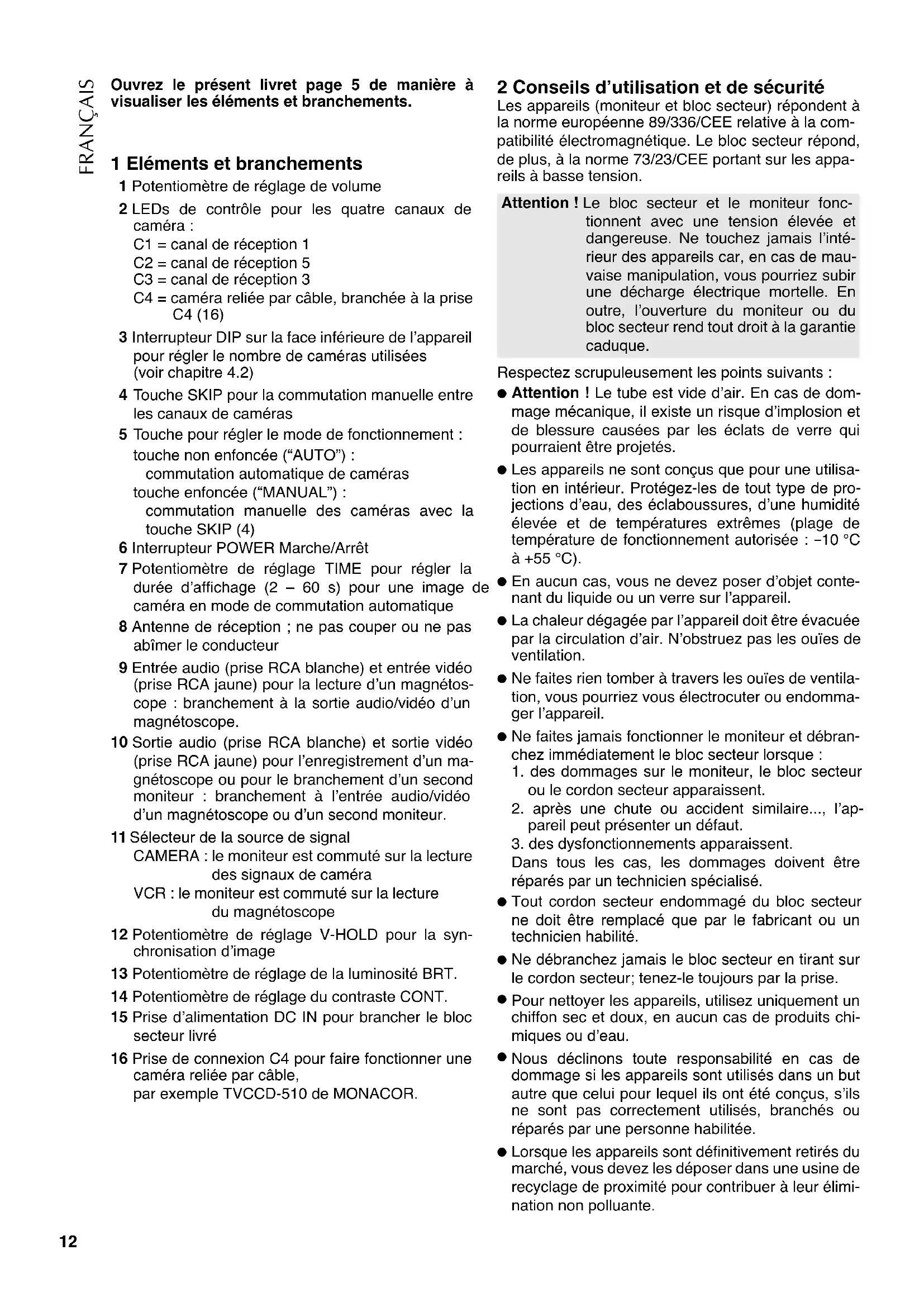

Ouvrez leprésent livre page 5 de manière à visualiser les éléments et branchements.

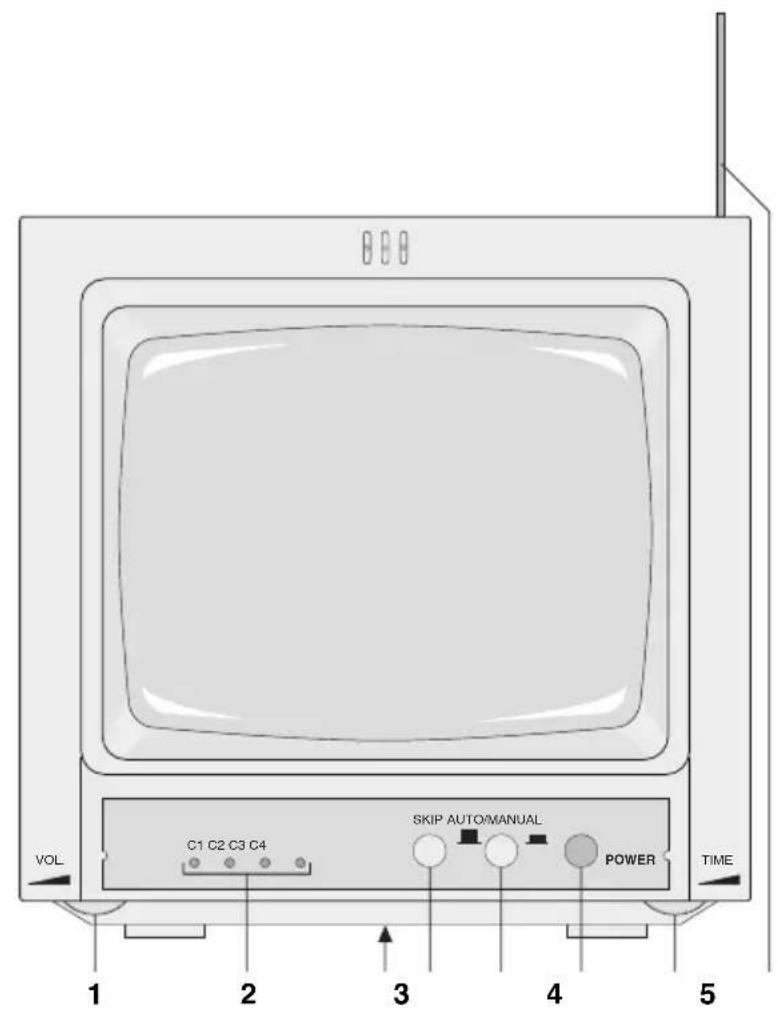

1 Éléments et branchements

1 Potentiomètre de réglage de volume
2 LEDs de contrôle pour les quatre canaux de camera :
C1 = canal de réception 1
C2 = canal de réception 5
C3 = canal de réception 3
C4 = camera reliée par cable, branchée à la prise C4 (16)
3 Interrupteur DIP sur la face inférieure de l'appareil pour régler le nombre de cameras utilisées (voir chapitre 4.2)
4 Touche SKIP pour la commutation manuelle entre les canaux de camères
5 Touche pour régler le mode de fonctionnement: touche non enforcée ("AUTO"): commutation automatique de caméras touche enforcée ("MANUAL"): commutation manuelle des caméras avec la touche SKIP (4)
6 Interrupteur POWER Marche/Arrêt
7 Potentiomètre de réglage TIME pour régler la durée d'affichage (2 - 60 s) pour une image de camera en mode de commutation automatique
8 Antenne de reception; ne pas couper ou ne pas abimer le conducteur
9 Entrée audio (prise RCA blanche) et entrée videoe (prise RCA jaune) pour la lecture d'un magnétoscope : branchement à la sortie audio/video d'un magnétoscope.
10 Sortie audio (prise RCA blanche) et sortie videoe (prise RCA jaune) pour l'enregistrement d'un magnétoscope ou pour le branchement d'un second moniteur : branchement à l'entrée audio/video d'un magnétoscope ou d'un second moniteur.
11 Selecteur de la source de signal
CAMERA:le moniteur est commute sur la lecture
des signaux deamera
VCR:le moniteur est commute sur la lecture
du magnétoscope
12 Potentiomètre de réglage V-HOLD pour la synchronisation d'image
13 Potentiomètre de réglage de la luminosité BRT.
14 Potentiomètre de réglage du contraste CONT.
15 Prise d'alimentation DC IN pour brancher le bloc secteur livre
16 Prise de connexion C4 pour faire fonctionner une camera reliée par cable, par exemple TVCCD-510 de MONACOR.

2 Conseils d'utilisation et de sécurité

Les apparêils (monitér et bloc secteur) répondent à la norme europeenne 89/336/CEE relative à la compatibilité electromagnétique. Le bloc secteur répond, de plus, à la norme 73/23/CEE portant sur les apparêls à basse tension.

Attention! Le bloc secteur et le moniteur fonctionnent avec une tension élevée et dangereuse. Ne touche jamais l'intérieur des apparciels car, en cas de mauvaise manipulation, vous pourriez subir une décharge électrique mortelle. En outre, l'ouverture du moniteur ou du bloc secteur rend tout droit à la garantie caduque.

Respectez scrupuleusement les points suivants :

• Ne faites jamais fonctionner le moniteur et débranchez immédiatement le bloc secteur lorsque :

• Attention! Le tube est vide d'air. En cas de dommage mécanique, il existe un risque d'implosion et de blessure causées par les éclats de verre qui pourrait être projétés.

• Les apparèils ne sont conçus que pour une utilisation en interieur. Protégez-les de tout type de projections d'eau, des éclaboussures, d'une humidité elevée et de températures extremes (plage de température de fonctionnement autorisée: -10 °C à +55 °C).
• Eneldom cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.
• La chaleur dégagée par l'appareil doit être evacuée par la circulation d'air. N'obstruez pas les ouïes de ventilation.

• Ne faites rien tomber à travers les ouïes de ventilation, vous pourriez vous électrocuter ou endomgar l'appareil.

• des dommages sur le moniteur, le bloc secteur ou le cordon secteur apparaisent.

• après une chute ou accident similaire..., l'appareil peut presenter un dernier.

• des dysfonctionnements apparaisent. Dans tous les cas, les dommages doivent etre réparés par un technicien spécialisé.

• Tout cordon secteur endommagé du bloc secteur ne doit être remplace que par le fabricant ou un technicien habilité.

• Ne débranche jamais le bloc secteur en tirant sur le cordon secteur; tenez-le toujours par la prise.
• Pour nettoyer les appareils, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommage si les apparêls sont utilisés dans un but autre que celui pour lequel ils ont été concus, s'ils ne sont pas correctement utilisés, branchés ou réparés par une personne habitée.
• Lorsque les apparèils sont définitivement rétérés du marché, vous doivent les déposer dans une Usine de recyclage de proximité pour contribuer à leur élimination non polluante.

3 Possibilities d'utilisation

Le moniter AV-100BS est utilisé, combiné à au plus trois caméras sans fil 2,4 GHz de la série "AV-.CCD" de MONACOR pour l'élaboration d'une installation de surveillance video sans fil. Il est possible d'utiliser quatre caméras au plus :

1 camera reliée par cable TVCCD-510
3 caméras sans fil, p. ex. AV-100CCD ou AV-121 CCD pour une utilisation en extérieur

Pour une portée de transmission plus importante, d'autres caméras sans fil avec une puissance d'émission de 25mW sont disponibles, p. ex.

AV-3010CCD pour l'intérieur

AV-3031CCD pour l'extérieur

Les modeles AV-3010CCD et AV-3031CCD n'ont pas d'autorisation en France et n'y sont pas distribués.

4 Fonctionnement

4.1 Placement des cameras et du moniteur

L'expérience montre que la réception est optimale pour un positionnement des apparciels à une hauteur de 1,5 m à 2 m au moins au-dessus du sol. Avant le montage définitif, il est conseilé d'effectuer un test car un déplacement des caméras sans fil et du moniteur de quelques centimétres uniquement peut modifier considérablement la qualité de transmission.

4.2 Prééglage du moniteur

Le monitreur est preréglé par le fabricant sur un fonctionnement avec quatre camères. Si vous utilisez moins de camères, il est possible de faire l'adaptation correspondante avec l'interrupteur DIP (3) 2 voies situé sur la face inférieure du monitreur. Ainsi, en mode de commutation automatique (chapitre 5), les canaux de camères non utilisées sont sautés.

canal 1,3,5 +camerareliee par cable

4.3 Branchement des appareils sur le moniteur

N'effectuez ou ne modifies les branchements que lorsque l'appareil est eteint.

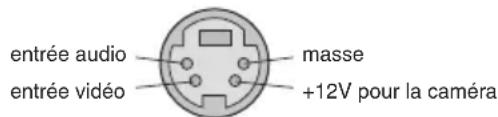

1) Si vous utilisez laamera reliée par cable TVCCD510, reliez-la à la prise C4 (16); si vous branchez une autreamera, respectez le branchement de la prise :

2) Il est possible de relier un magnétoscope pour un enregistrement ou une lecture ultérieure de l' image et du son :

Pour l'enregistrement, reliez la sortie video et audio OUT (10) du moniteur - blanc pour audio, jaune pour video - à l'entrée video et à l'entrée audio du magnétoscope.

Pour la lecture, reliez la sortie video et la sortie audio du magnétoscope à l'entrée video et audio IN (9) du moniteur - blanc pour audio, jaune pour video.

3) Il est possible de brancher pour une surveillance parallele, à la place d'un magnétoscope, un second moniter, à la sortie video et audio OUT; reliez la sortie video et audio OUT (10) à l'entrée video et audio du second moniter.
4) Reliez enfin le bloc secteur livre à la prise DC IN (15) et placez la fiche secteur dans une prise secteur 230V / 50Hz .

5 Utilisation

1) Allumez le moniteur avec l'interrupteur POWER (6). Une des LEDs de contrôle (2) brille. L'écran s'éclaire quelques instantes après.
2) Avec le sélecteur (11) sur la face arrière, Sélectionnez la source de signal :

CAMERA : le monieur affiche les images de caméras

VCR: lecture du magnétoscope

3) Si plusieurs caméras de surveillance fonctionnent, il est possible d'afficher les images des caméras les une s après les autres sur le moniteur (mode de commutation automatique). Dans ce cas, l'interrupteur AUTO/MANUAL (5) ne doit pas être enforcé (position AUTO). Avec le potentiamètre TIME (7), réglez la durée d'affichage d'une image entre 2 et 60 secondes.

Pour une sélection manuelle d'uneamera donnée, enforcez l'interrupteur AUTO/MANUAL et selectionnez laamera avec la touche SKIP (4). La LED correspondante (2) brille, servant de contrôle: C1 = canal 1

C2 = canal 5

C3 = canal 3

C4 = camera reliée par cable, branchée à la prise C4 (16)

4) Avec le potentiemetre de réglage de luminosite BRT. (13) et le potentiemetre de réglage de contraste CONT. (14) sur la face arrêté réglez une image optimale.
5) En cas de mouvement vertical de l'image (voir schéma à côte), réglez une image stable avec le potentiamètre de réglage V-HOLD (12).

6) Réglez le volume avec le réglage VOL (1); siaucun son n'est transmis, tournez le potentiemetre dans le sens des aiguilles d'une montre sur zéro.
7) ÀpRES le fonctionnement, éteignez le moniteur. Si l'installation de surveillance ne doit pas être utilisée pour une période prolongée, retirez la prise du bloc secteur du moniteur de la prise secteur. Sinon, le bloc secteur a une faible consommation, même si le moniteur est eteint.

6 Caracteristiques techniques

Fréquence de réception : . canal 1 2,4145 GHz (C1)

canal 3 2,4425 GHz (C3)

canal 5 2,4705 GHz (C2)

Bande de rattrapage

contrôle automatique

de fréquence: ...±3,5 MHz

Antenne: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tube: 12,7 cm (5"), noir et blanc

Résolution: 400 lignes

Vidéo

Niveau d'entrée: 1 Vcc (±0,1 Vcc) à 75 Ω

Largeur de bande : . . . 30 Hz - 5 MHz

Audio

Fréquence

porteuse audio: 6,5 MHz

Niveau d'entrée: .500 mV à 1 kΩ

Largeur de bande : . . . 15 Hz – 20 kHz

Alimentation: 17 V #A par bloc

secteur livre relié à

230 V/50 Hz

Température de fonc. : . . . - 10 °C à +55 °C

Dimensions

(sans antenne) : 160 x 160 x 210 mm

Poids: 1,5 kg

D'après les données du constructeur.

Tout droit de modification réservé.
