- Use only a damp cloth with neutral liquid detergent. - Do not use wet sponges or cloths, water jets, thinners, solvents, alco- hol or abrasive substances. pas en marche, presser la touche “B” pen- dant 5 secondes. Pour introduire de nou- veau cette fonction, avec la hotte toujours éteinte, presser la touche “D” pendant 5 se- condes. Saturation filtres : - après 80 heures de fonctionnement, la lettre “C” (version filtrante) apparaît sur l’écran. Cela signifie que le filtre au charbon doit être remplacé. - Après 40 heures de fonctionnement, la lettre “F” apparaît sur l’écran. Cela signifie que l’on doit laver les filtres anti- graisses. Pour resetter l’indication de la saturation des filtres procéder la façon suivante: quand la hotte est éteinte, presser la tou- che “E” pendant 5 secondes.

A - Ne pas cuisiner à la flamme sous la hotte. B - Si on utilise des friteuses il faut les contrôler constamment car l’huile surchauffée pourrait prendre feu. C - Avant d’effectuer toute opération de nettoyage débrancher l’appa- reil de la liaison électrique en en- levant la fiche ou en agissant sur l’interrupteur général. D - Si dans la pièce on utilise la hotte simultanément avec d’autres ap- pareils dans la pièce, qui émanent des fumées, non alimentés par l’énergie électrique, il faut effec- tuer l’aération du local. E - Eviter des foyers allumés sans être utilisés. F - Limiter l’utilisation de la hotte à celle pour laquelle elle a été con- çue: éliminer les odeurs de cuisine; ne pas s’en servir pour d’autres uti- lisations. G - Il est conseillé de faire fonctionner la hotte juste avant de procéder à toute opération de cuisson et de la laisser en fonction pendant au moins 15 minutes après la cuisson et en tous cas jusqu’à ce que l’odeur ait disparu.

- Utiliser seulement et exclusivement un chiffon humide et du détersif li- quide neutre. - Eviter les chiffons et les éponges mouillés, les jets d’eau, les diluants, les solvants, l’alcool et les substan- ces abrasives.AK 10

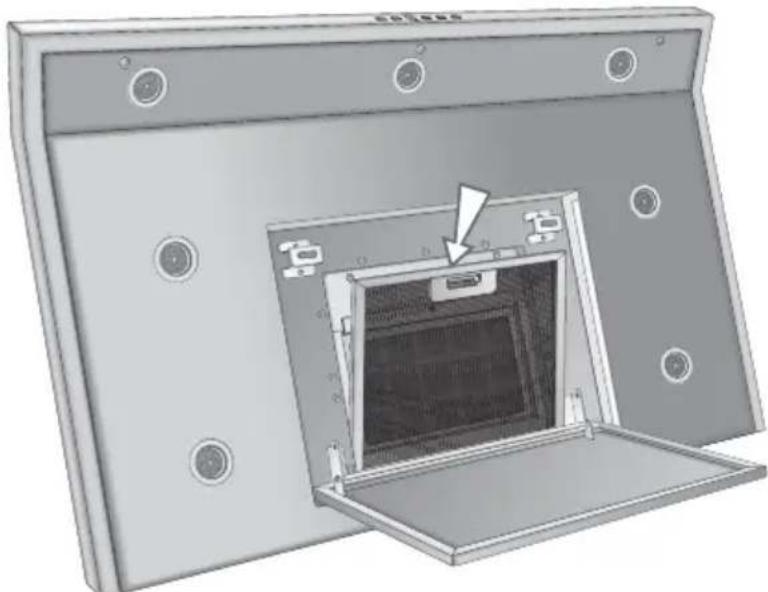

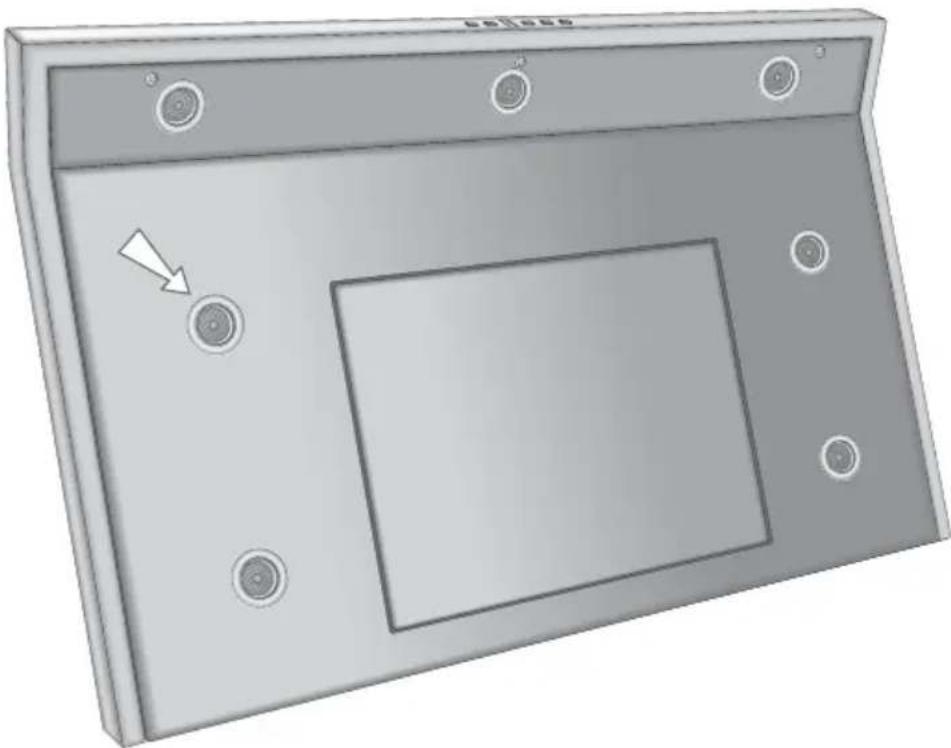

2.1 - CONSEILAvant d’effectuer n’importe quelleopération de manutention bran-cher l’appareil de la liaison électri-que en enlevant la prise ou en agis-sant sur l’interrupteur général.2.2 - FILTRE ANTIGRAISSE METALLIQUE- Il est nécessaire de laver le filtre aumoins une fois par mois avec del’eau chaude et du savon détergent.- Il peut aussi être lavé en lave-vais-selle.- Pour le démontage, ouvrir la porteen exerçant une pression sur lapartie antérieure centrale, opérerensuite avec la poignée (Fig.1).2.3 - FILTRE AU CHARBON ACTIF (Fig. 2)(seulement version filtrante) Vendu séparément - Le filtre monté ne peut être régé-néré et doit donc être remplacé aumoins tous les deux mois.- Pour cela il faut:- démonter le filtre anti-graisse mé-tallique.- Dévisser la vis d’arrêt filtre.- Dégager le filtre au charbon actif.AK 10

- Pour un éventuel remplacement des 7 lampes montées, il faut : - Tourner le groupe lumière dans le sens inverse aux aiguilles d’une montre; - Dégager le groupe lumière(Fig. 3) - Remonter une ampoule avec les mêmes caractéristiques car une ampoule de plus grande puis- sance pourrait gravement endom- mager l’installation électrique.AK 10

Cette hotte est prévue pour être ins- tallée sur le mur au-dessus du plan de cuisson. À cause de la complexités de l’ap- pareil, on conseille de le faire ins- taller par du personnel spécialisé, dans le respect de toutes les nor- mes en vigueur et en particulier celles qui concernent le décharge- ment de l’air à évacuer. Le fabri- quant décline toute responsabilité pour les dommages dus à une ins- tallation erronée ou non conforme aux règles de l’art.

A - Ne pas relier l’évacuation de l’ap- pareil aux conduits d’évacuation des fumées produites par une combus- tion alimentée par une énergie dif- férente de la combustion électrique. B - La distance minimum de sécurité entre la plaque de cuisson à gaz et la hotte est de 65 cm. C - Si dans la pièce on utilise la hotte simultanément avec d’autres appa- reils, qui émanent des fumées, non actionnés par l’énergie électrique, il faut prévoir une aération suffisante du local. On a une utilisation cor- recte et sans risques quand la dé- pression maximum du local ne dé- passe pas 4 Pa.

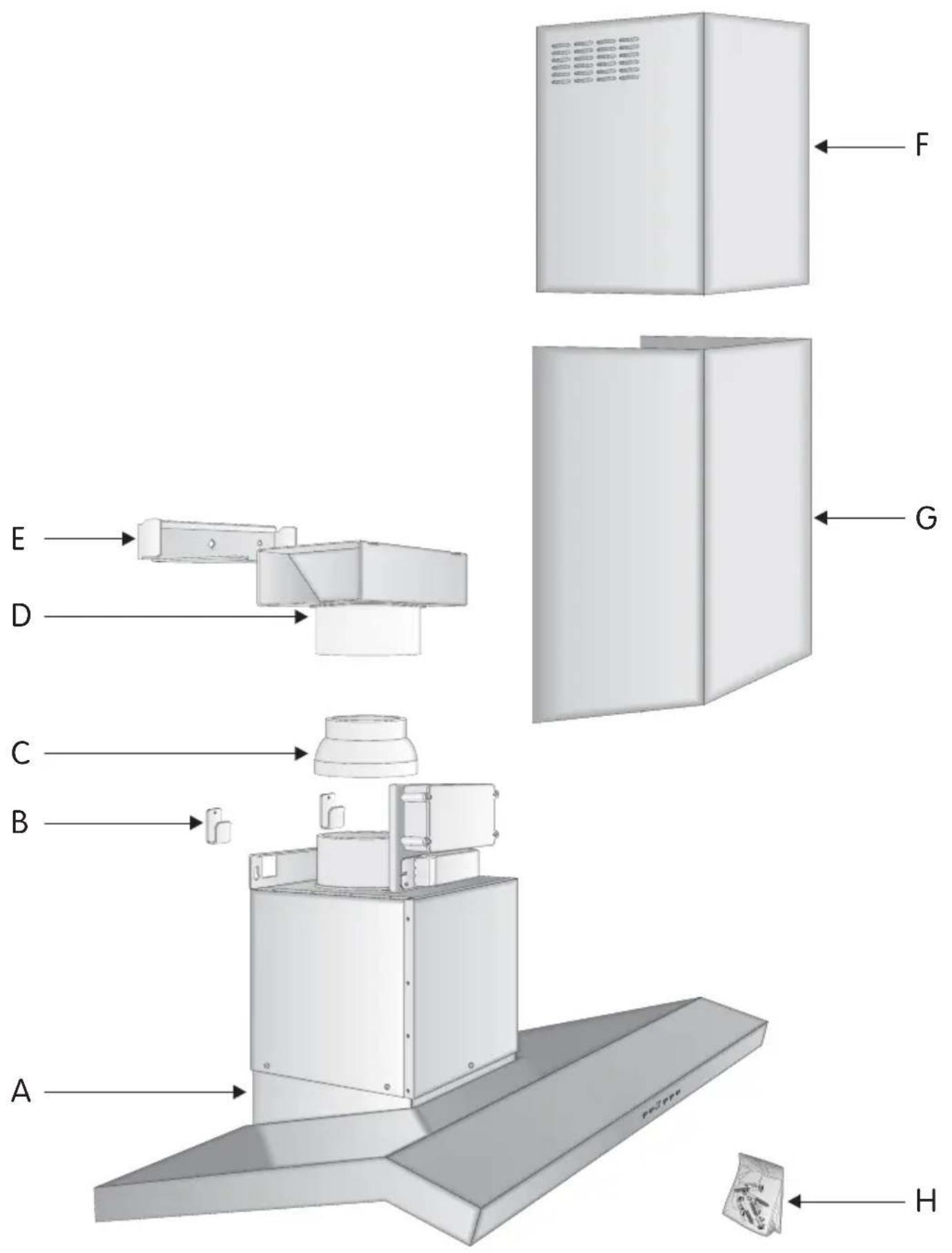

A - Corps de la hotte complet B - Accrochage hotte C - Raccordement de réduction diamè- tre 120/150 D - Déflecteur E - Bride d’ancrage cheminée supé- rieure F - Cheminée télescopique supérieure G - Cheminée télescopique inférieure H - Sachet de vis et accessoires

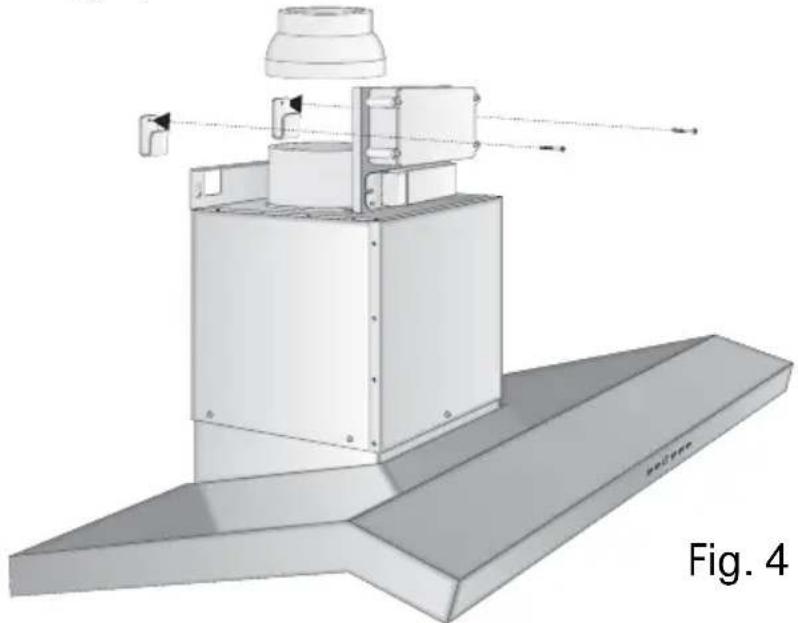

- Monter le raccord de réduction 120/ 150 si le tuyau d’évacuation air est de Ø125.(Fig.4) - Fixer les 2 crochets hotte à la paroi. (Fig. 4) - Suspendre solidement le corps de la hotte au mur, en tenant toujours compte que la distance entre le plan de cuisson et le dessous de la hotte ne doit pas être inférieure à 65 cm, en utilisant les deux vis en dotation M5 x 40 (Fig.5-6). - Mettre la hotte à niveau en opérant sur les vis (Fig. 4A)

B – MONTAGE TUYAU EVACUATION

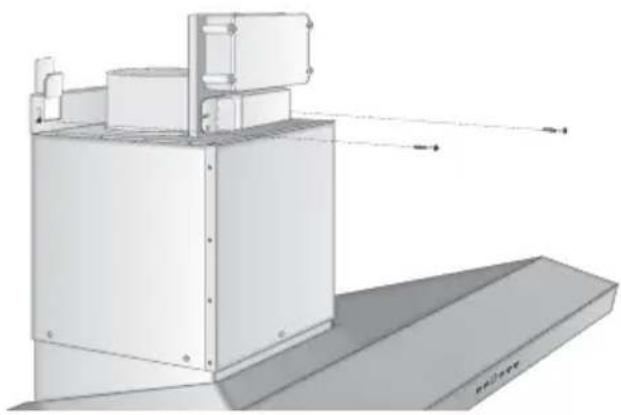

EXTERNE - Utiliser de préférence un tuyau de Ø150 ou Ø125, si possible, et l’arrê- ter avec un collier de serrage au raccord de réduction (Fig 7). - Relier le tuyau d’évacuation à la conduite externe et le fixer avec une bande serre-tuyau.

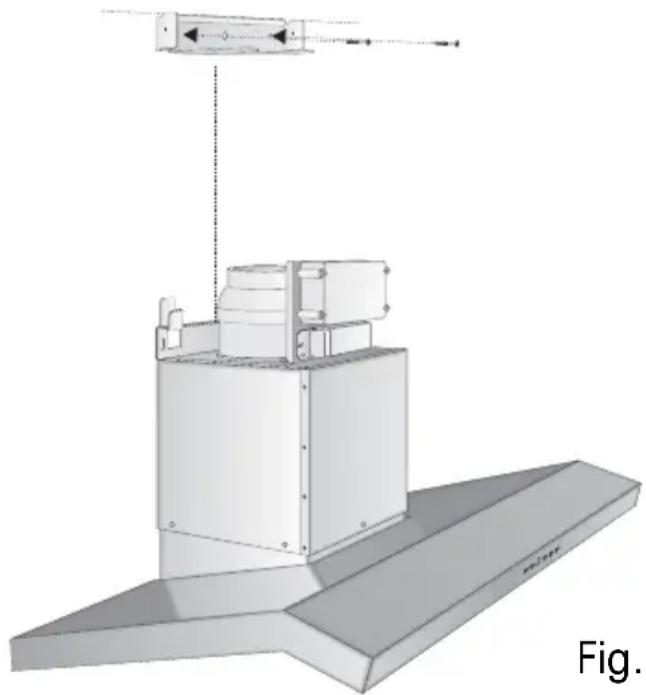

- Fixer l’étrier d’ancrage cheminée supérieure à paroi à la hauteur que l’on désire, en utilisant les deus vis fournies M5 x 40. (Fig.8)

D - POSITIONNEMENT DÉFLECTEUR

FILTRANT (Fig. 9) (Seulement pour version filtrante avec filtre au charbon) - Fixer le déflecteur filtrant à l’étrier de manière que les bords de l’étrier s’introduisent dans leur logement respectif(fentes) du déflecteur. - Relier le raccord de sortie air Ø 150 de la hotte au raccord Ø 150 du déflecteur au moyen d’un tuyau flexible Ø 150 et colliers de serrage appropriés. Fig. 8

SEAU: Vérifier que la tension de réseau corresponde à celle qui est deman- dée pour l’alimentation de la hotte comme indiqué sur la plaque située à l’intérieur de l’appareil. Sur le câble monter une fiche selon les règles, indiquée pour la charge à supporter ou, dans le cas de liaison directe avec le réseau, pla- cer, entre le réseau et l’appareil, un interrupteur bipolaire selon les rè- gles et avec une puissance adé- quate et une ouverture minimum entre les contacts de 3mm. Le câble de terre jaune/vert (s’il existe) ne doit pas pas être inter- rompu. F - CONTROLE FONCTIONNEL: Vérifier l’allumage du moteur dans les différentes vitesses et l’illumi- nation.

G - POSITIONNEMENT CHEMINEES

- Enfiler la cheminée télescopique à l’intérieur de la cheminée télesco- pique inférieure (Fig. 10) - Positionner la cheminée télescopi- que inférieure sur le corps de la hotte - Soulever la cheminée télescopique supérieure vers le haut, jusqu’à la hauteur souhaitée et la fixer à la bride en utilisant les deux vis en dotation M3,9 x 9,5 (Fig.11). Fig. 10AK 10
